初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据()的变化实现电流的调节。
A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中,当滑动变阻器的滑动端将滑动趋于右侧时,电路中通过滑动变阻器的电流将()。
A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是()。
A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括()。
A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗?A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源,电阻为10Ω的灯泡和滑动变阻器串联,当滑动变阻器的阻值为30Ω时,计算通过灯泡和滑动变阻器的总电流。
2. 在一个电路中,有一个6V的电压源,通过电阻为15Ω的滑动变阻器,当滑动变阻器的阻值为20Ω时,计算通过电路的电流大小。
3. 电路中有一个12V的电压源,电阻为30Ω的灯泡和滑动变阻器并联,当滑动变阻器的阻值为5Ω时,计算通过灯泡和滑动变阻器的总电流。
三、解答题1. 请简述滑动变阻器的原理及其作用。
2. 什么是滑动变阻器的阻值?它如何调节电流大小?四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。
在滑动变阻器中,通过滑动端与固定端之间的滑动来改变电阻的大小,从而实现对电流的调节。
滑动变阻器的作用主要体现在实际电路中。
它常用于电路中控制电流大小的装置,如灯光亮度的调节、音量大小的调节等。
通过调节滑动变阻器的阻值,可以改变电路中的总电阻,进而改变通过电路的电流大小。
2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小,用单位欧姆(Ω)来表示。
调节电流大小时,可以通过滑动变阻器的阻值来实现。
当滑动变阻器的阻值增大时,电路中的总电阻增大,则根据欧姆定律,电路中的电流将减小。

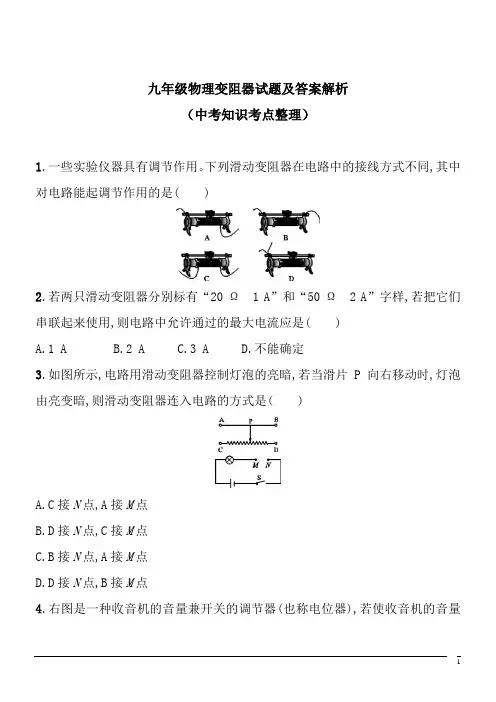

九年级物理变阻器试题及答案解析(中考知识考点整理)
![九年级物理变阻器试题及答案解析(中考知识考点整理)](https://img.taocdn.com/s3/m/600f0fa2915f804d2a16c15d.png)
九年级物理变阻器试题及答案解析(中考知识考点整理)1.一些实验仪器具有调节作用。
下列滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。
电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。
握力为零时,滑片处于a端。
L是一个电阻不变的指示灯,力量计由一个电流表改装而成。
使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。
有关此握力计下列的说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P 都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.(2018·北京中考)如图所示的电阻箱的示数是Ω。
8.如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。
这个实验说明铅笔芯是(选填“导体”或“绝缘体”),还能说明导体的电阻与有关。
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)
![人教版九年级物理全一册《16.4 变阻器》练习题(附答案)](https://img.taocdn.com/s3/m/a0b7b417842458fb770bf78a6529647d272834ed.png)
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.如图电路闭合开关后,滑动变阻器的滑片P向左移动,灯泡变亮。
下列接法符合要求的是()A.M接C,N接D B.M接B,N接BC.M接A,N接B D.M接A,N接D2.如图所示为某同学连接的电路,闭合开关,下列有关说法正确的是()A.滑动变阻器的滑片向左移动,可使小灯泡由暗逐渐变亮B.滑动变阻器的滑片向右移动,可使小灯泡由暗逐渐变亮C.无论怎样移动滑动变阻器的滑片,小灯泡的亮度不变D.将滑动变阻器与小灯泡并联,可使小灯泡由暗逐渐变亮3.变阻器的滑片P向右移动时,使变阻器连入电路部分的电阻增大的接法()A.B.C.D.4.如图所示电路图中。
闭合开关后,无论怎样移动滑动变阻器的滑片,灯L1、L2均发光,电流表有示数,但电压表无示数。
电路故障可能是()A.电流表短路B.电压表断路C.灯L1断路D.灯L2短路5.下列有关导体和绝缘体的理论及其应用正确的有()A.能够导电的物体叫做导体B.金属、大地、油都属于导体C.滑动变阻器是由电阻率较小的铜线绕制成的D.普通白炽灯泡的灯丝,在发光时的电阻比不发光时大6.小丽同学在利用滑动变阻器改变电路中的电流的实验中,有以下几种接法,当滑片P向左移动时,都能使接入电路的电阻减小的是()A.a和b B.c和d C.b和d D.a和c7.如图所示的电路中,电源电压保持不变,当滑动变阻器的滑片P向右移动时,则()A.电流表示数变大,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变小D.电流表示数变小,电压表示数变大8.如图所示,电源电压恒为4.5V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“20Ω1A“”,灯泡标有“2.5V1.25W“字样,不考虑灯丝电阻的变化。

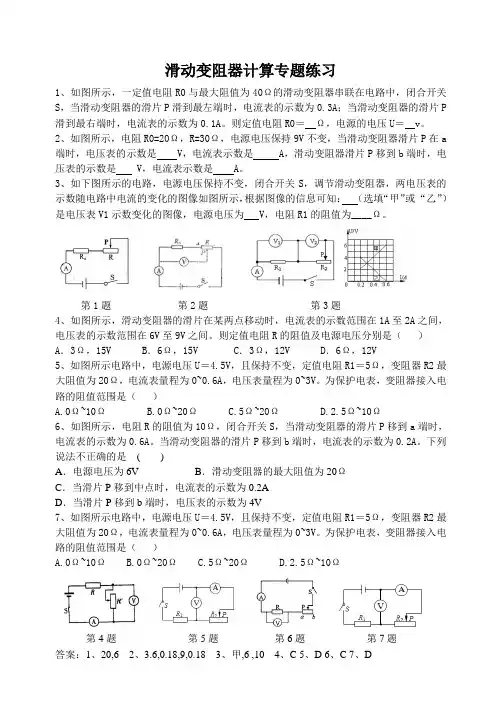

初中物理九上滑动变阻器计算专题练习含答案
![初中物理九上滑动变阻器计算专题练习含答案](https://img.taocdn.com/s3/m/d25aa108915f804d2b16c1bc.png)
滑动变阻器计算专题练习1、如图所示,一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中,闭合开关S,当滑动变阻器的滑片P滑到最左端时,电流表的示数为0.3A;当滑动变阻器的滑片P 滑到最右端时,电流表的示数为0.1A。
则定值电阻R0=Ω,电源的电压U= v。
2、如图所示,电阻R0=20Ω,R=30Ω,电源电压保持9V不变,当滑动变阻器滑片P在a 端时,电压表的示数是 V,电流表示数是 A,滑动变阻器滑片P移到b端时,电压表的示数是 V,电流表示数是 A。
3、如下图所示的电路,电源电压保持不变,闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流的变化的图像如图所示,根据图像的信息可知:(选填“甲”或“乙”)是电压表V1示数变化的图像,电源电压为 V,电阻R1的阻值为____Ω。
第1题第2题第3题4、如图所示,滑动变阻器的滑片在某两点移动时,电流表的示数范围在1A至2A之间,电压表的示数范围在6V至9V之间。
则定值电阻R的阻值及电源电压分别是()A.3Ω,15V B.6Ω,15V C.3Ω,12V D.6Ω,12V5、如图所示电路中,电源电压U=4.5V,且保持不变,定值电阻R1=5Ω,变阻器R2最大阻值为20Ω,电流表量程为0~0.6A,电压表量程为0~3V。
为保护电表,变阻器接入电路的阻值范围是()A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示,电阻R的阻值为10Ω,闭合开关S,当滑动变阻器的滑片P移到a端时,电流表的示数为0.6A。
当滑动变阻器的滑片P移到b端时,电流表的示数为0.2A。
下列说法不正确的是( )A.电源电压为6V B.滑动变阻器的最大阻值为20ΩC.当滑片P移到中点时,电流表的示数为0.2AD.当滑片P移到b端时,电压表的示数为4V7、如图所示电路中,电源电压U=4.5V,且保持不变,定值电阻R1=5Ω,变阻器R2最大阻值为20Ω,电流表量程为0~0.6A,电压表量程为0~3V。

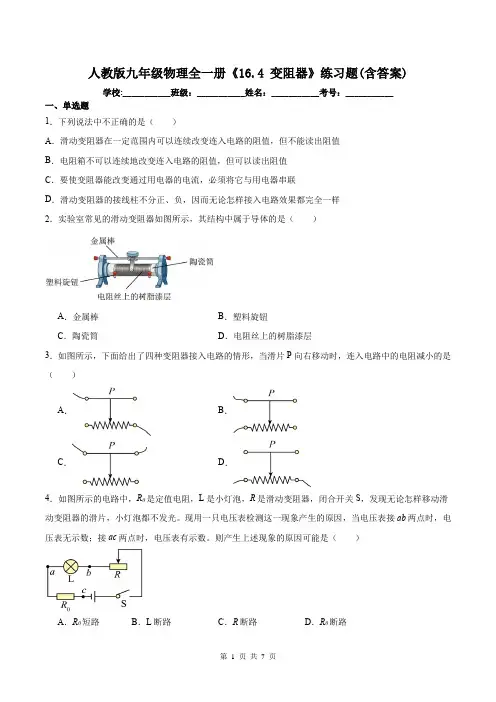

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)
![人教版九年级物理全一册《16.4 变阻器》练习题(含答案)](https://img.taocdn.com/s3/m/fc4a612426284b73f242336c1eb91a37f11132ed.png)
人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.下列说法中不正确的是()A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值C.要使变阻器能改变通过用电器的电流,必须将它与用电器串联D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样2.实验室常见的滑动变阻器如图所示,其结构中属于导体的是()A.金属棒B.塑料旋钮C.陶瓷筒D.电阻丝上的树脂漆层3.如图所示,下面给出了四种变阻器接入电路的情形,当滑片P向右移动时,连入电路中的电阻减小的是()A.B.C.D.4.如图所示的电路中,R0是定值电阻,L是小灯泡,R是滑动变阻器,闭合开关S,发现无论怎样移动滑动变阻器的滑片,小灯泡都不发光。
现用一只电压表检测这一现象产生的原因,当电压表接ab两点时,电压表无示数;接ac两点时,电压表有示数。
则产生上述现象的原因可能是()A.R0短路B.L断路C.R断路D.R0断路5.如图甲所示是常用的一种可调风速的小风扇,图乙为其用于调风速的机械电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。
下列有关说法正确的是()A.机械电位器应该与电风扇中的电动机并联B.机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C.若将a、b接入电路中,逆时针转动旋钮时,风扇风速加快D.若将b、c接入电路中,逆时针转动旋钮时,风扇风速加快6.将如图中的滑动变阻器连入电路中,要求开关S闭合后,滑片P向左移动时,电流表的示数变大,则应()A.N接C,M接D B.N接C,M接FC.N接D,M接F D.N接E,M接D7.在“练习使用滑动变阻器”的实验中,小明同学连接的实验电路如图所示。
(完整版)初中物理滑动变阻器练习题.doc
![(完整版)初中物理滑动变阻器练习题.doc](https://img.taocdn.com/s3/m/30fb9e5610661ed9ac51f333.png)
1、电阻用字母来表示;在国际单位制中电阻的基本单位是,符号是。
50KΩ= M Ω= Ω。
2、(1)电阻是导体本身的一种,它跟导体两端的电压和通过导体的电流(有关、无关)( 2)在相同的条件下,材料不同,导体的电阻也(相同、不同)在相同的条件下,导体越长,电阻就越;导体越短,电阻就越。
在相同的条件下,导体越粗,电阻就越;导体越细,电阻就越。
对于大多数的导体来说,温度越高,电阻就越。
3、(1)滑动变阻器的原理是。
( 2)滑动变阻器的符号是。
( 3 )滑动变阻器在电路中的作用主要有和。
( 4 )使用滑动变阻器时,连接方法是;在闭合开关前,先要将滑动变阻器。
( 5 )一滑动变阻器上标有“50Ω 2A ”的字样,它表示的意思是。
( 6 )如图所示的滑动变阻器,可以变阻的连接方法有;如果想让滑片 P 向右移动时,连入电路中的电阻增大,则能够采用的连接方法有。
4、小李家灯泡灯丝烧断了,他把开关断开后,把灯泡摇了一摇,灯丝就被重新接上了,但使用时发现灯比原来亮了许多,这是因为灯丝接上后。
5、按要求连接电路:能利用滑动变阻器来改变灯泡的亮度,且当滑片P 向右移动时灯会变亮,在图中画出电路的连接方法。
如果一个同学在连接好电路后,闭合开关,发现怎么样移动滑片 P,都不能改变灯的亮度,你觉得可能的原因是什么?6、小明同学想测量一个电路中灯的电流和电压,请把各元件连接起来。
并在右边方框中画出相应的电路图。
7、如右图中所示,要想把滑动变阻器连入电路中,并且当滑片P 向右移动时电灯变亮,应该接哪二个接线柱。
8、按照电路图连接实物图。
连接电路时要注意:闭合开关前要将滑动变阻器的滑片P移到端;电流表和电压表的示数如图所示,则通过灯泡的电流和灯泡两端的电压分别是:和。
9、如图 1 所示,若开关S、 S1闭合, S2断开,能发光的灯是,电压表所测的是两端的电压;若开关S、S2闭合, S1 断开,那么能发光的灯是,电压表所测的是的两端电压;10、如图 2 所示,若要使滑动变阻器的滑片P 向 A 端滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱和接在电路的 M、N 两端.11、如图 3 所示,开关闭合后,电压表V 1的示数为 7V ,电压表 V 2的示数为2.6V,则灯 L 1两端的电压为V.12、如图 4 所示,灯L 1与灯 L2串联,先用电压表测灯L 1两端电压,再测灯L 2两端电压时,只将电压表接 A 的一端改接C,这种接法(选填“正确”、“不正确”),理由是图 1图1图2图3图413、如图 5 两个电路中,电源电压相等,闭合开关S,当滑片P 都向右滑动时,灯泡L1和 L 2的亮度变化()A.L1、L2都变亮B.L1、L2都变暗C.L1变亮, L2变暗D.L1变暗, L2的亮度不变114、如图 6 所示,用电压表测灯泡两端的电压和用电流表测电流的电路,当开关闭合后,下列判断正确的是()A .灯泡不亮B .电流表不会烧坏C.电压表会烧坏 D .电流表和电压表都会烧坏15、如图 7 所示,当开关闭合后,发现小灯泡不亮,电流表无示数,用电压表测量发现U ab=0,U bc=6V ,U dc=0, 若电路中只有一处故障,则其故障原因可能是()A .小灯泡灯丝断了B .小灯泡被短路了C.开关接触不良,断路了D.电流表断路了16、如图 8,开关闭合,电压表、电流表均有示数,将滑动变阻器的滑片P 向左移动,则下列是说法正确的是()A .电流表、电压表示数都变大B.电流表、电压表示数都变小C.电流表示数变小,电压表示数变大D.电流表示数变大,电压表示数变小图5图6图7图817、图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻,上面分别标有“2A 10Ω”和“ 1A 5Ω”的字样,若将它们串联在电路中使用,则电路中允许通过的最大电流为():A. 1A; B .2A; C. 3A ; D.不能确定 .19、把甲、乙两段电阻线接在相同的电压下,甲线中的电流大于乙线中的电流,忽略温度的影响,下列判断中错误的是:A. 当它们材料、粗细都相同时,甲线长乙线短;B. 当它们材料、长度都相同时,甲线粗乙线细;C. 当它们长度、粗细都相同时,两线的材料一定不同;D. 甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为 R,现在要使它接入电路中后电阻大于R,可采取的措施有()A.减小这根导线两端的电压或者增大通过它的电流 B .将这根导线拉长后接入电路C.将这根导线对折后接入电路 D .用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中,对于连接实验电路的注意事项,不必要的一点: ()A.连入变阻器时,应使滑片位于变阻器值最大的位置;B .开关、电流表应接在靠近电源电流流出的一端;C.连接电路时,应先将开关断开 ; D.电流表应与灯泡串联,并使它的“+”接线柱,靠近电源的“+”极一端 .22、如图,要使滑动变阻器的滑片P 向右移动时,电阻变大,应选择的接线柱是()A. A、D B.B、C C .A、B D. C、D.23、将两只滑动变阻器按图所示的方法连接,如果把 a 、b 两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、 P2放在:()A. P1放在最右端, P2放在最右端 ; B.P1放在最左端,P2放在最左端 ;C. P1放在最右端, P2放在最左端 ; D.P1放在最左端,P2放在最右端 .24、作图:如图所示,有灯泡L1、L2,开关 S,电源,电压表、电流表,滑动变阻器和导线若干,要求:L1、 L2并联,开关控制整个电路,电流表测总电流,电压表测L1的电压,滑动变阻器改变通过L2的电流。
初三物理滑动变阻器习题
![初三物理滑动变阻器习题](https://img.taocdn.com/s3/m/8379d962ae45b307e87101f69e3143323968f504.png)
初三物理滑动变阻器习题一、选择题:1. 滑动变阻器的主要作用是____。
A. 调节电流大小B. 调节电压大小C. 调节电阻大小D. 调节电感大小2. 滑动变阻器的最常见形式是____。
A. 线圈B. 固定电阻C. 可变电容器D. 电位器3. 滑动变阻器的阻值通常由____。
A. 长度决定B. 直径决定C. 材料决定D. 电压决定4. 以下哪种说法是不正确的?A. 滑动变阻器可以调节电阻大小。
B. 滑动变阻器的滑片可以在固定电阻上滑动。
C. 滑动变阻器的滑片与接触点之间具有一定的电阻。
D. 滑动变阻器只能调节电流大小。
5. 一个滑动变阻器的阻值范围是____。
A. 0Ω-10ΩB. 10Ω-100ΩC. 100Ω-1000ΩD. 1000Ω-10000Ω二、解答题:1. 简述滑动变阻器的工作原理。
滑动变阻器是一种可以调节电阻大小的电子元件。
它由固定电阻和滑片两部分组成。
固定电阻通常由一条细而长的导线组成,而滑片则是与导线相接触并可以在导线上滑动的金属材料。
当滑片滑动到导线的不同位置时,其所接触到的导线长度就不同,从而导致整个电阻的值发生变化。
滑动变阻器的工作原理可以通过电阻公式R = ρ(L/A)来解释。
其中,R表示电阻,ρ表示电阻率,L表示滑片所接触到的导线长度,A表示导线的横截面积。
可以看出,滑动变阻器的电阻大小取决于滑片所接触的导线长度和导线的截面积。
当滑片滑动到导线的不同位置时,导线长度发生变化,从而电阻也随之改变。
2. 请描述一个使用滑动变阻器的实际应用场景。
一个使用滑动变阻器的实际应用场景是调光灯的调节电流和亮度。
在一个房间中,如果灯光太亮,可以通过调节滑动变阻器的滑片位置来增加电阻的大小,从而降低电流,减小灯光的亮度。
相反,如果灯光太暗,可以通过将滑片位置向下滑动,减小电阻的大小,增加电流的值,提高灯光的亮度。
滑动变阻器在调光灯中的应用具有以下优势:首先,滑动变阻器的调节范围广,可以根据需要调节电流大小,实现灯光亮度的调节;其次,滑动变阻器的调节过程简单,只需要通过滑动滑片就可以轻松实现亮度的调节;最后,滑动变阻器具有稳定性好的特点,可以长时间稳定地提供所需的电阻值。
人教版九年级物理(全一册)16.4变阻器同步练习题有答案
![人教版九年级物理(全一册)16.4变阻器同步练习题有答案](https://img.taocdn.com/s3/m/ed7a3ecb580216fc710afde8.png)
人教版九年级物理(全一册)16.4 变阻器同步练习题有答案16.4 变阻器一选择题1、对于滑动变阻器的结构,以下说法中正确的选项是()A.瓷筒能够用胶木筒取代B.接线柱应有两个,有四个接线柱的不可以起到变阻器的作用C.线圈能够用裸导线绕制,也能够用带绝缘漆皮的铜或铅线绕制D.滑动变阻器的滑片与线圈接触的地方,绝缘漆不用刮去,以保证线圈导线间的绝缘2、以下图的滑动变阻器的四种接法中,当滑片P 向右挪动时使电路的电阻变小的接法是()A.B.C.D.3、将两个滑动变阻器作如图 3 所示的连结后要使滑动变阻器的阻值最大,P1、P2 的地点分别在()、P2 都在最左端在最左端, P2 在最右端、P2 都在最右端在最右端, P2 在最左端.4、以下图的各样电路,同种元件的参数均相等,能利用滑动变阻器调理电灯从亮到熄灭的电路是〔〕5、以下图,两滑动变阻器的滑片P1、 P2 都向右滑动时,以下说法正确的选项是()A.L1 和 L2 都变暗B.L1 和 L2 都变亮C.L1 变暗, L2 变亮D. L1 变亮, L2 变暗6、以下图两电路中,当滑动变阻器滑片P 挪动时有可能造成电源破坏的是()A.P1 向右挪动B.P2 向右挪动C.P1 向左挪动 D. P2 向左挪动7、以下图,表示插塞式电阻箱,从图示地点开始,则()A.此刻使用的电阻是70ΩB.将第二个铜塞插上使用的为90ΩC.将所有铜塞插上使用电阻为100ΩD.将铜塞都拔出,总电阻为零8、高速公路收费站对过往的超载货车实行计重收费,某同学联合所学物理知识设计了以下图的计重秤原理图,以下说法正确的选项是()A.称重表相当于一个电压表B.电路中的 R1 是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大9、如图是汽车、摩托车油量表(实质上就是电流表)原理表示图,R′是定值电阻, R 是滑动变阻器,则()A.向油箱里加油时,电流表示数变大B.燃油耗费降落时,电流表示数变大C.燃油所有耗尽时,电流表将被烧坏D.油箱加油过满时,电流表将被烧坏10、以下用电器中,可能不需要用到变阻器的是()A.电视机B.收音机C.调光书写台灯D.手电筒二非选择题1、我们在考试时很多学科要用到 2B 铅笔填涂机读卡,电脑能够直接读取机读卡上的答案,是因为 2B 铅笔中的石墨是 ______(选填“导体”或“绝缘体” ),若使用了不合格的2B 铅笔,因为铅笔芯的导电性变____(选填“强”或“弱” ),这样可能使电脑没法辨别。
【九年级】初三上册物理变阻器训练题(有答案)
![【九年级】初三上册物理变阻器训练题(有答案)](https://img.taocdn.com/s3/m/9b7e38e4541810a6f524ccbff121dd36a32dc42e.png)
【九年级】初三上册物理变阻器训练题(有答案)来秋季2022(新入学教育版)物理(进入中学入学考试)第十六章第4节:变阻器我1.(12常德)小军同学想自制一个能调节灯泡亮暗的滑动变阻器。
在选择电阻部分的材料时,有长度相同的下列材料,你建议小军选择哪一种da、无绝缘护套的铜导线B.塑料绳c.细橡皮管d.木工铅笔的粗铅笔芯2.(12毕节)如图所示,这是李军设计的简易电子测高仪的原理图。
以下陈述是正确的a.身高表相当于一个电压表b、电路中的R0没有影响c.当被测者越高时,身高表示数越小d、受试者越高,高度指示器的数量越多3.(12湘西)下面是我们实验室中一些常用的实验器材,其中滑动变阻器是babcd4.(12临沂)如图所示,r是用镍铬合金线做成的变阻器,当导线夹向a端移动时,小灯泡的亮度将ba、不变B.变亮C.变暗D.无法确定5.(12泉州)如图所示是汽车油量表工作原理的示意图,图中油量表实质是一个电流表,当油量减少时aa、电路上的电阻增大,电流减小b.电路上电阻增大,电流增大c、电路上的电阻减小,电流减小d.电路上电阻减小,电流增大结合过去卡车收费表的原理,以下陈述是正确的,如图12所示a.称重表其实是一个电压表b、电路中的R1不起作用c.当车辆越重时,称重表的示数越小d、车辆越重,称重表的指示越大7.(12广安)如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。
电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄a与变阻器滑片固定在一起,同步运动,握力为零时,滑片处于a端。
l是一个电阻不变的指示灯,力量计由一个电流表改装而成。
使用时,先闭合开关s,再用手握住手柄,a柄向下运动压缩弹簧,握力就显示在力量计表盘上。
有关此握力计下列的说法中正确的是aa、握力越大,灯泡越亮,强度计的指示值越大b.改装成的力量计的零刻度线就是原电流表的零刻度线c、抓地力越大,电路的总电阻越大,总电流越小d.握力越大,弹簧的长度越长;握力越小,弹簧长度越短8.(11自贡)如图所示,它是一种自动测量油箱油量的装置。
初三物理变阻器试题
![初三物理变阻器试题](https://img.taocdn.com/s3/m/b464f845f121dd36a22d823f.png)
初三物理变阻器试题1.一个滑动变阻器上标有“50Ω,1.5A”字样,分别表示它的____________是50Ω和____________是1.5A,通常在使用前应将电阻调到____________。
【答案】最大阻值允许通过的最大电流最大阻值处【解析】试题分析: 一个滑动变阻器上标有“50Ω,1.5A”字样,分别表示它的最大阻值是50Ω和允许通过的最大电流是1.5A,通常在使用前应将电阻调到最大阻值处。
滑动变阻器使用时不能超过它的最大阻值,电流不能超过允许通过的最大电流。
考点:本试题考查的是滑动变阻器的使用。
点评:对于此类试题,学生应把握铭牌上标识的含义,即最大阻值和允许通过的最大电流。
滑动变阻器使用时不能超过它的最大阻值,电流不能超过允许通过的最大电流。
2.如图所示,电路中,M、N两个接线头,准备接入滑动变阻器.若把A、C分别接入M、N处时,滑片P向左移动,则灯的亮度______,电流表的示数将______;若把A、B分别接入M、N处时,滑片P向右移动,则灯的亮度______,电流表的示数将______.【答案】变亮增大不变不变【解析】试题分析: 电路中,M、N两个接线头,准备接入滑动变阻器.若把A、C分别接入M、N处时,滑片P向左移动,电阻线的电阻变小,则灯的亮度变亮,电流表的示数将变大;若把A、B分别接入M、N处时,滑动变阻器的最大电阻接入电路,滑片P向右移动,电阻不变。
则灯的亮度不变,电流表的示数将不变.考点:本试题考查的是滑动变阻器的原理。
滑动变阻器的原理是靠改变电阻线的长度改变电阻,从而逐渐改变电路中的电流。
点评:对于此类试题,学生应把握滑动变阻器的原理。
滑片移动时,电阻线的长度发生了改变,长度变长,电阻变大。
3.一个滑动变阻器的最大阻值不能满足调节范围的需要,他将两个相同的滑动变阻器串联使用,如图把a、b两接线柱接入某电路,要使这两只变阻器串联后的总电阻最大,滑动P1和P2所在的位置是______________________。
初中九年级物理变阻器练习题含答案.docx
![初中九年级物理变阻器练习题含答案.docx](https://img.taocdn.com/s3/m/23f2ae037c1cfad6185fa70a.png)
初中九年级物理变阻器练习题含答案学校: _________ 班级:__________ 姓名:__________ 考号:___________ 、选择题(本题共计10小题,每题3分,共计30分,)1.一个滑动变阻器铭牌上标有"5012, 24"的字样,它的含义是()A.电阻变化范围是0〜500 允许通过的最大电流是24B.电阻最小值是5012,允许通过的最大电流是24C.电阻最小值是500允许通过的最小电流是24D.电阻最大值是5012,允许通过的最小电流是242.下列用电器中,不需要变阻器的是()A.调温电熨斗B.无极调光台灯C.收音机的音量调节旋钮D.家用白炽灯3.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,应选择下列哪种接法()M NA.M接4, N接BB.M接C, N接DC.M接C, N接BD.M接4, N 接D4.滑动变阻器,是通过改变下列哪个因素来改变接入电路中电阻大小的()A.温度B.横截面积C.长度D.材料5.如图所示,甲为可调亮度台灯,乙为电位器的结构图,0与金属滑片相连,转动旋钮可调节灯泡亮度.下列分析正确的是()A.若只将a、c接入电路,转动旋钮灯泡亮度改变B.若只将b、c接入电路,转动旋钮灯泡亮度不变C.电位器调节灯泡亮度与滑动变阻器的原理相同D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度6. 如图所示是插入式电阻箱的结构示意图.若要使电阻箱4B 之间的阻值为812,下列 方法可行的是()7. 某精密电子仪器中为了便于调节电路中的电流,其调节部分使用了两个滑动变阻器, 如图所示。
已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成 的,其中局的总电阻是200/2, &的总电阻50000开始时两变阻器都处于最大阻值。
下面的几种方法中,能够既快又准确地使电流表指针指到要求位置的是()A. 先调节使电流表指针指到要求位置附近,再调节&B. 先调节/?2,使电流表指针指到要求位置附近,再调节&C. 同时调节局和&,使电流表指针指到要求位置D. 交替、反复调节局和&,使电流表指针指到要求位置8. 电源电压不变,利用滑动变阻器调节电灯的亮度,能使灯从亮到熄灭的正确电路() A. 插入1、2B. 插入2、3C. 插入4、5D.插入3、 5 12 3 4 5Q SQ 20 2Q 10 调节部分仪器的主体部分9.如图所示,当滑动变阻器滑片P向左滑动时,连入电路的电阻变大的是()A.P nC. D.10.下列说法中不正确的是()A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值C.要使变阻器能改变通过用电器的电流,必须将它与用电器串联D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样二、填空题(本题共计10小题,每题3分,共计30分,)11.图中电阻箱的电阻值是.12.如图所示为电学实验中使用的电阻箱,此时它接入闭合电路中的电阻值为13.________________________________________________ 滑动变阻器铭牌上标有"502 14"字样,50/2表示__________________________________ , L4表示_________ .14._____________________________________ 滑动变阻器是通过改变连在电路中的____________________________________________ 来改变电阻的,图中所示变阻器的铭牌上标有"500 34"其中"34"表示,若把它接到电路中M、N两点中,当滑片向左移时,灯变暗,则不能连接的接线柱是 _________ 接线柱(填字15. ___________________________________________ 滑动变阻器的原理是通过改变连入电路中的 ________________________________________ 来改变电阻的.为了使滑动 变阻器对电路起到保护作用,一般将它 ________ 联在电路中,并且通常在使用前将滑 片调到 _______ 的位置上.某滑动变阻器的铭牌上标有"14 5012"字样,它表示的物理 意义是 _______16. ______________________________ 如图所示,电阻箱的示数为 12.17. __________________________________________________________________ 如图所示是滑动变阻器的结构示意图.若将4、D 接入电路中,滑片P 向 _______________ 端移动时,接入电路中的电阻将减小,如果将 _________ 接入电路,也能达到改变电阻 £ 2P A ―AAAAMAAAA.— B1&如图所示电路,为定值电阻,电源电压不变,闭合开关S,将滑片P 从b 端移动到 a 端的过程中,电流表和电压表示数变化关系如图乙所示,则电源电压为 _____________ 卩, 滑动变阻器局的最大阻值为 ________ n ,电阻尺2的阻值为 ________ ⑦19.滑动变阻器是靠改变电阻线在电路中的 _________ 来改变电阻,从而改变电路中的大小的效果. 甲 乙电压和电流,一个滑动变阻器上标有"2.54, 5012"的字样,其中2.5A表示 _________n.三、解答题(本题共计15小题,每题10分,共计150分,)21.________________________________ (1)如图所示,电阻箱的示数为n.(2)在图中标出通电螺线管的N、S极.(3) _________________________________________ 图所示电能表的月末示数为kW-h.若该表月初示数572.6W-/1,此月消耗电能_______ kW • h22.如图是小明用滑动变阻器改变灯泡亮度的实验电路.请先找出此电路连接中的错误,用"X"作出标记并用笔划线代替导线纠正.23.如图所示,为某种调光型台灯中使用的电位器示意图,P为旋片,可随转动旋钮改变在碳膜(相当于一根电阻丝)上的位置,4、B分别连在碳膜两端.以笔画线代替导线将a 图连在b图所示电路中,要求:顺时针转动旋钮可使灯泡变亮.24.某研究性学习小组设计了一种测定风力的装置,其原理如图甲所示.迎风板与一轻质弹簧一端连接,穿在光滑的金属杆上,弹簧由绝缘材料制成,均匀金属杆的阻值随长度均匀变化,工作时迎风板总是正对风吹来的方向.电路中左端导线与金属杆M端相连,右端导线接在迎风板上N点并可随迎风板在金属杆上滑动,两端导线与金属杆均接触良好.已知电源电压恒为4.57,定值电阻R = 1.012.金属杆接入电路中的电阻与迎风板所承受风力F的关系如图乙所示.(1)若在电路中接入一电压表, 使电压表示数随风力的增大而增大,请在图甲中适当位置画出电压表;(2)无风时,求电压表的示数;(3)如果电压表的量程为0〜3卩,求该装置所能测量的最大风力.(1)只闭合£时,电流表示数为0.84,则电源电压为多大?(2)当区、S2、S3都闭合时,将滑片P移动到b端,电流表的示数为1.24,则滑动变阻器&的最大阻值是多少?(3)当Si、S2断开,S3闭合,滑片P移到滑动变阻器&的中点时,灯泡中的电流为多少?26.如图,用电流表、电压表测电流和电压,滑动变阻器改变灯泡的亮度,其电路图如下图所示.(i) __________________________________________________________ 若某时刻电流表和电压表的量程和读数如图所示,则电流表的示数为 _________________(2)若使用的滑动变阻器的铭牌上标有"20/2, __________ , "200表示的含义是 _________ .(3) 在连接电路之前,开关必须 ________ ,滑动变阻器的滑片P 必须置于 _________ 处.(4) 若要使灯泡的亮度变暗,滑片P 应向 _______ 滑动.(5) 根据电路图连接对应的实物图.27. 请在虚线框内画出滑动变阻器的结构示意图:要求画出4个接线柱、电阻丝、滑片. 1.54"字样,"1.54"表示的含义是 电压表的示数为 ________28.(1)画出图1所示拉力F的力臂2&(2)根据图2中光线通过透镜前后的方向,在图中的虚线框内画出适当的透镜.2&(3) ____________________________________________ 如图3所示,电阻箱的示数为Q.2&(4)__________________________________________________________ 图4是某同学测体温时的示数,其示数为_________________________________________ °C.图4 图329.如图所示的电路中滑动变阻器的用法我们称为分压电路,这样相对于滑动变阻器的普通用法的好处在哪里?U130.如图甲所示为电位器的示意图,P为滑片,现用它改变乙图中灯的亮度,要求P逆时针转动时灯变亮,请你将电位器接入乙电路中.31.同学们做"用滑动变阻器改变电流"的实验,如图所(1)开始实验后,甲同学发现无论怎样移动滑片,灯的亮度都不发生变化,且一直很暗.这时,他接入电路的接线柱是____________ ;乙同学发现无论怎样移动滑片,灯的亮度都不变,且一直很亮.这时,他接入电路的接线柱是 __________ ;丙同学缓慢向一个方向移动滑片,发现灯忽明忽暗,原因可能是 _________ .(2)用笔代替导线连接电路使其完整,要求:滑片向左移动时,灯的亮度变暗.32.滑动变阻器的原理是什么?在使用时应注意哪些问题?33.有人说,电阻箱不能连续改变接入电路的电阻,而滑动变阻器能够连续改变接入电路的电阻.你认为这种说法确切吗?为什么?34.如图为某种调光台灯中使用的电位器示意图,通过转动旋钮0P来改变滑片P在碳膜上的位置(碳膜相当于一根电阻丝),4、C分别边在碳膜两端,B与滑片P相连,要求: 顺时针转动旋钮可使灯泡亮度增加,请将a图与b图连成一个符合要求的调光台灯的电b35.把图中的滑动变阻器连入电路, 要求P向左移动时,灯厶变亮.四、实验探究题(本题共计5小题,每题15分,共计75分,)36.亲爱的同学,请你用所学的物理知识解决下列问题.(1)测量工具的主要规格是量程和分度值,它们是选择仪器的重要依据.小雨在手机中用"百度地图"截取了一段地图(如图所示),用刻度尺测得地图上两站间的直线距离为_________ cm.万达广场体育中心-miiiiH|iiii|iin 叫Ocm 1 2)(2)小雨在利用如图所示的电阻箱做学生实验,该电阻箱的阻值变化范围是 _________ .(3)__________________________ 温度计是根据液体的的性质制成的,如图所示的是一支水平放置的温度计,但这支温度计的两端没有画全,其示数为_________ °C.2010二vp(4)小明去某精密仪器店参观时,看到了如图所示的测量仪器•请仔细观察并回答:①这种测量仪器是用来测量物体________ (填写物理量名称)的;②这种测量仪器在使用时应放置在______ 桌面上;③小明用该仪器对一小纸条进行了测量,得到的测量结果是_______ ■37.•I'乙丙(1)____________________________________ 如图甲所示,这是一个电表的表盘,也许你没有见过,但根据已学过的知识可知, 该电表使用前也需要校零、观察并明确和;使用该表所测量的物理量是________ ,图中示数是_______ •(2)__________________________ 如图乙所示,这是一个 (选填"电流表""电压表")表盘,其读数为(3)____________________________________ 如图18丙所示,电阻箱的读数为3&学习使用滑动变阻器,连接了如图所示的电路.(1)______________________________________________________ 滑动变阻器的原理:可以通过改变接入电路中电阻线的 ___________________________ ,从而改变接入电路中______ 的大小.(2)_______________________________________ 滑动变阻器的电路符号.(3)_______________________________________________________________________________ 某滑动变阻器的铭牌上标有"2012 1.54",其中"200表示________________________________ .(4)_______________________________________ 闭合开关前,滑片P置于端(选填"4"或"B”),把滑片P向4端移动时,接入电路的电阻 ________ (选填"变大"或"变小”),灯泡的亮度_____ (选填"变亮" 或"变暗").39.下面是"练习使用滑动变阻器"的实验过程,请你将实验过程补充完整.下面是"练习使用滑动变阻器"的实验过程,请你将实验过程补充完整.(1)按照电路图甲将实物图乙补充完整.(2)_______________________________________ 闭合开关前应将滑片P滑至("4"或"B")端.实验中要使灯泡变亮应将滑片向_______ ("4"或"B")端滑动.实验过程中通过灯泡的电流 __________ (选填"大于" 或"小于"或"等于")通过滑动变阻器的电流.(3)某次实验中,连接电路后闭合开关,小灯泡发光且亮度很亮,滑动变阻器的滑片时灯泡亮度不变,产生这一现象的原因是 ________ .小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。
初中九年级(初三)物理滑动变阻器专项练习
![初中九年级(初三)物理滑动变阻器专项练习](https://img.taocdn.com/s3/m/115b64356c85ec3a87c2c5a6.png)
滑动变阻器专项练习
1.滑动变阻器的电阻变化判断
(1)如右图所示的电路中,闭合开关后,当滑片P向右移动时,滑动变阻器的电阻变___,电路中的电流变____,灯泡的亮度变_____。
(2)如右图所示的电路中,开关闭合后,当滑片向右移动时,滑动变阻器的电阻变___,电路中的电流变____,灯泡的亮度变_____。
(3)如右图所示的电路中,开关闭合后,当滑片向右移动时,滑动变阻器的电阻变___,电流表的示数变____,灯泡的亮度变_____。
(4)如右图所示的电路中,开关闭合后,当滑片向右移动时,滑动变阻器的电阻变___,电流表的示数变____,灯泡的亮度_____。
(5)某同学做实验时连接了如所示的电路,在连接电路时,开关要___,
闭合开关前,滑片P要滑到____端。
2.滑动变阻器的连接
(1)小明实验过程中,发现无论怎样移动滑片P,灯的亮度都不变,而且灯一直很暗,原因可能是___小华在实验过程中,发现无论怎样移动滑片P,灯的亮度都不变,而且灯一直很亮,原因可能是___(2)小红在实验时,要求滑动变阻器的滑片P向左移动时,电阻变小,应该选择的连接方式是()
(3)如图所示,要想使滑片P向右移动时,灯泡变亮,应该将__和__接线柱接入电路。
(4)按要求连接电路:L1与L2并联;S为总开关;滑动变阻器只改变灯L1的亮度。
(5)按要求连接电路:滑动变阻器改变灯泡的亮度,电流表测量灯泡的电流,电压表测量灯泡两端的电压。
人教版九年级物理第十六章电压与电阻——滑动变阻器练习及答案
![人教版九年级物理第十六章电压与电阻——滑动变阻器练习及答案](https://img.taocdn.com/s3/m/1fb358e6f18583d04864597e.png)
11.B[解析]当油面升高,浮标位置升高,在杠杆作用下,滑动变阻器连入电路的阻值变小,电路中的电流变大,电流表示数变大。油量表是由电流表改装而成,所以油量表指针偏转角度变大。
12.B[解析]如果L断路,则两个电表都无示数,故A不符合题意;如果L短路,则灯泡不亮,两电表均有示数,故B符合题意;如果R断路,则灯泡不发光,电流表无示数,只有电压表有示数,故C不符合题意;如果R短路,则电压表将无示数,故D不符合题意。
4.如图16-4-3所示是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,阻器控制小灯泡的亮度,设计了如图16-4-4所示的电路,其中正确的是()
图16-4-4
A.②③B.③④C.①③D.①②
知识点2变阻器的应用
6.电位器实质是(选填“电阻器”或“变阻器”)的一种。如图16-4-5所示,如果把它与灯泡串联起来,利用它改变灯泡的亮度,请仔细观察,要想使滑动触头顺时针转动,灯泡变亮,则应连入的两个接线柱是、。
图16-4-5
7.[2019·昆明官渡区二模]如图16-4-6所示,电阻箱的示数为Ω。
图16-4-6
8.如图16-4-7所示电路,当把电阻箱的铜塞全都插下时,电阻箱连入电路的阻值为Ω;当把铜塞全部拔出时,电阻箱连入电路的阻值为Ω,此时通过5Ω电阻的电流为0.5A,则通过电阻箱的电流为A。
图16-4-7
9.如图16-4-8所示的电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片向右滑动时,下列分析正确的是()
图16-4-8
A.灯泡变亮,电流表的示数变大
B.灯泡变暗,电流表的示数变小
C.灯泡亮度不变,电流表的示数变大
D.灯泡亮度不变,电流表的示数变小
10.将两只滑动变阻器按如图16-4-9所示的方法连接,如果把a、b两根导线接入电路中,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在()
九年级物理全册16.4变阻器习题含解析
![九年级物理全册16.4变阻器习题含解析](https://img.taocdn.com/s3/m/49e3e723b42acfc789eb172ded630b1c59ee9b19.png)
16。
4变阻器一、选择题1.在如图所示的电路中,用滑动变阻器控制灯的亮度,若要求滑片P向左端滑动时灯逐渐变亮,则下列连接正确的是()A.M接C,N接DB.M接A,N接BC.M接C,N接B D。
M接A,N接D【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮,即滑动变阻器接入电路中阻值逐渐变小,滑动变阻器的四个接线柱中,上端A、B两个接线柱可以任意选择一个,当把底部C接线柱接入电路时,CP段接入电路,滑片P向左滑动时CP段电阻丝的长度变小,电阻减小,电路中电流增大,灯泡变亮.所以,可以分别把AC或BC接线柱,分别与MN连接即可.2.如图所示为滑动变阻器的四种接线方法。
当滑片P向左移动时,电路中的电阻变大的接法是()A。
B。
C。
D.【答案】D【解析】要使P向左移动时,电路中的电阻变大,即接入电路的下面的电阻丝的长度变长.A、接线柱C、D接入电路,滑动变阻器接入电路的阻值为零,移动滑片,不能改变滑动变阻器接入电路的阻值.故A不符合题意。
B、接线柱A、D接入电路,当滑片P向左移动时,接入电路的电阻丝AP的长度变短,所以电路中的电阻变小.故B不符合题意.C、接线柱A、B接入电路,整个电阻丝全部接入电路,无论滑片P如何移动,滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值,不发生变化.故C不符合题意。
D、接线柱B、D接入电路,当滑片P向左移动时,接入电路的电阻丝PB的长度变长,所以电路中的电阻变大。
故D符合题意.3。
如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的方案是()A。
B。
C. D.【答案】A【解析】A、滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,可以改变电路中的电阻,进而改变电路中的电流,改变灯泡的亮度。
符合题意.B、灯泡被短路,灯泡不亮,滑动变阻器更不能调节灯泡的亮度。
不符合题意。
C、滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度。
2020年度初三物理第十四章 14.2 滑动变阻器
![2020年度初三物理第十四章 14.2 滑动变阻器](https://img.taocdn.com/s3/m/bf1cad2f767f5acfa1c7cd69.png)
14.2 滑动变阻器一.选择题1.如图所示,当滑片P向右移动时,滑动变阻器连入电路的电阻变小的是()A.B.C.D.2.在探究一个用电器中电流随电压变化关系时,小明连接好的电路如图所示,闭合开关,发现电流表、电压表均有示数,调节滑动电阻器,电流表、电压表示数都不变化,小明连接的电路有不妥之处,改正的方法是()A.将导线K的a端移至接线柱A B.将导线M的c端移至接线柱BC.将导线M的c端移至接线柱D D.将导线L的b端移至接线柱D3.如图是学生设计的模拟调光台灯电路.闭合开关灯泡发光后,无论如何移动回形针,发现灯泡亮度几乎不变,产生这一现象的原因可能是()A.灯泡被短路B.电源被断路C.灯泡灯丝的阻值太小D.金属丝的总阻值太小4.滑动变阻器的滑片P滑动时,接入电路的电阻发生变化的原因是()A.加在电阻丝两端的电压发生变化B.电阻丝横截面积发生变化C.连入电路的电阻丝长度发生变化D.通过变阻器的电流强度发生变化5.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,则下列接法正确的是()A.M接A,N接B B.M接C,N接DC.M接C,N接B D.M接A,N接D6.如图滑动变阻器,要在滑片右移时接入电路中的电阻变小,应连接哪两个接线柱()A.B,D B.A,B C.A,C D.B,C7.下面三个电学实验:a、探究电流与电压的关系;b、探究电流与电阻的关系;c、伏安法测电阻都要用到滑动变阻器,关于滑动变阻器,下列说法错误的是()A.三个实验中,它都起保护电路的作用B.三个实验中,它都起改变部分电路两端电压的作用C.三个实验中,它都起完成多次测量求平均值的作用D.三个实验闭合开关前,滑片都要调到最大阻值处8.如图所示,下列说法不正确的有()A.在测定值电阻的阻值实验中,改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B.在探究电流与电压的关系实验中,改变滑动变阻器的阻值是为了改变电阻两端的电压C.在探究电流与电阻的关系试验中,滑动变阻器的主要作用是为了保护电路D.将图中电阻R换成小灯泡,滑片P由b向a端缓慢移动,灯泡变亮,与比值变大二.填空题9.如图所示,电阻箱的示数是Ω.10.滑动变阻器是通过改变导体的来改变电阻,从而改变电路中的电流.某滑动变阻器上标有“100Ω 1A”的字样,其中100Ω表示,1A表示.11.如图所示为旋转式变阻器,是通过改变接入电路的电阻片的来改变其连入电路的电阻的大小.若图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是段(选填“AP”、“PB”或“AB”).若将该旋转式变阻器接入收音机中当作音量开关,当轴沿顺时针方向旋转时,收音机的音量将(选填“变大”、“变小”或“不变”).12.如图所示,若要使滑动变阻器的滑片P 向A端滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱和C接在电路的M、N两端.13.如图甲所示,闭合开关S前,滑动变阻器的滑片P应滑到端(选填“a”或“b”);闭合开关S,调节滑动变阻器,电流表的示数如乙图所示,通过灯L的电流为A.14.如图所示的电路中,当闭合开关后,把滑动变阻器滑片向右移动,这时滑动变阻器接入电路中的阻值将,灯泡的亮度将变.三.解答题15.如图为“用滑动变阻器改变电流”的实验.(1)在闭合开关前,滑片P应移动到最(填“左”或“右”)端.(2)滑片向A端滑动时,小灯泡(填“变亮”“变暗”或“不变”)(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是.16.电位器是电器设备中常用的电路元件,实物与结构示意图如图所示,在音响设备中电位器必须与扬声器(填“串”或“并”)联.已知流过扬声器线圈中的电流越大,音量越强,若要实现沿顺时针方向旋转调节旋纽时,提高音量,必须将和(填相应的字母)接入电路.17.在“用滑动变阻器改变电路电流”试验中,连接电路时,电键应处于状态;在图(a)所示电路中,闭合电键前,滑片应移到变阻器的端(选填“左”或“右”),试接触后发现电流表的表盘如图(b)所示,发生这一现象的原因是.经思考后,重新连接进行实验,闭合电键后,电流表的示数如图(b)所示,此时电路中电流为安.18.电阻箱也是一种变阻器.如图所示是两种常见的电阻箱:旋盘式电阻箱和插孔式电阻箱的示意图,则图甲中电阻箱的示数为Ω,图乙中电阻箱的示数为Ω.19.如图甲所示的是插入式电阻箱的结构示意图,它的最大阻值是Ω,图中A、B两个接线柱之间的电阻值是Ω;如图乙所示,当滑片向B端滑动时,接入电路的电阻(填“变大”、“变小”或“不变”),电流将(填“变大”、“变小”或“不变”).20.小明练习使用滑动变阻器“改变电路中的电流”和“控制电阻两端的电压”,提供的器材有:电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干.(1)小明连接的图甲电路中存在连线错误,只需改动一根导线,即可使连线正确.请在接错的导线上打“×”,并用笔画线代替导线画出正确的接法;(2)连接电路时,开关S应处在状态,滑动变阻器的滑片P应置于端;(3)正确连接电路后闭合开关,在移动滑动变阻器滑片时,两电表的示数突然都变为零,则电路故障可能为;A.滑动变阻器R短路B.滑片P接触不良C.灯泡L短路D.灯泡L断路(4)若想电流表的示数增大,则滑片P应向移动(“右”或“左”).参考答案与解析一.选择题1.(2016•新疆)如图所示,当滑片P向右移动时,滑动变阻器连入电路的电阻变小的是()A.B.C.D.【分析】首先明确此种接法中被利用的电阻,然后根据接入电路的电阻丝的长度确定电阻的变化.【解答】解:A、图中接A、C接线柱;故当滑片向右移动时,连入电路的电阻丝的长度变大,连入电路的电阻变大,故A不符合题意.B、图中接A、D接线柱;故当滑片向右移动时,连入电路的电阻丝的长度变大,连入电路的电阻变大,故B不符合题意.C、图中接A、B接线柱;故当滑片向右移动时,连入电路的电阻丝的长度不变,连入电路的电阻不变,故C不符合题意.D、图中接B、C接线柱;故当滑片向右移动时,连入电路的电阻丝的长度变小,连入电路的电阻变小,故D符合题意.故选D.【点评】本题考查了滑动变阻器的使用;能够正确的确定接入电路的电阻丝是哪一段,是解答本题的关键.2.(2016•凉山州)在探究一个用电器中电流随电压变化关系时,小明连接好的电路如图所示,闭合开关,发现电流表、电压表均有示数,调节滑动电阻器,电流表、电压表示数都不变化,小明连接的电路有不妥之处,改正的方法是()A.将导线K的a端移至接线柱A B.将导线M的c端移至接线柱BC.将导线M的c端移至接线柱D D.将导线L的b端移至接线柱D【分析】由电路图可知,滑动变阻器没有按一上一下的原则串联在电路中,而是全接到上方两个接线柱上;要测用电器中电流随电压变化关系时电压表应并联在用电器的两端,而电路图中电压表测电源的电压.【解答】解:A、将导线K的a端移至接线柱A时,滑动变阻器可以改变用电器两端的电压,但电压表测电源的电压示数不变,不能进行实验探究,故A不可行;B、将导线M的c端移至接线柱B时,电压表测用电器两端的电压,通过移动滑片可以改变用电器两端的电压,进行实验探究,故B可行;C、将导线M的c端移至接线柱D时,滑动变阻器被断路,不能改变用电器两端的电压,无法进行实验探究,故C不可行;D、将导线L的b端移至接线柱D时,滑动变阻器被断路,不能改变用电器两端的电压,无法进行实验探究,故D不可行.故选B.【点评】本题考查了滑动变阻器和电压表的使用,关键是知道改正后的电路滑动变阻器应可以改变用电器的电压、电压表测用电器两端的电压.3.如图是学生设计的模拟调光台灯电路.闭合开关灯泡发光后,无论如何移动回形针,发现灯泡亮度几乎不变,产生这一现象的原因可能是()A.灯泡被短路B.电源被断路C.灯泡灯丝的阻值太小D.金属丝的总阻值太小【分析】本题中的金属丝相当于一个滑动变阻器,它和灯泡串联分压,分析四个选项引起的电路变化选择正确答案.【解答】解:据题意可知,金属丝和小灯泡串联分压,在移动回形针的过程中,发现灯泡发光,但亮度几乎不变;AB、灯泡被短路、电源被断路,灯都不能发光,故AB不符合题意;C、灯泡和金属丝串联,若灯丝的阻值太小、分压太小,则灯不会发光,故C不符合题意;D、灯泡和金属丝串联,若金属丝的总阻值太小、分压太小,在移动回形针的过程中,灯两端的电压几乎不变,灯泡的实际功率几乎不变,灯泡的亮度几乎不变,故D符合题意.故选D.【点评】此题主要考查的是串联电路的分压特点、灯泡的亮度变化等问题,属于基础题目.4.滑动变阻器的滑片P滑动时,接入电路的电阻发生变化的原因是()A.加在电阻丝两端的电压发生变化B.电阻丝横截面积发生变化C.连入电路的电阻丝长度发生变化D.通过变阻器的电流强度发生变化【分析】根据滑动变阻器的工作原理进行判断:改变连人电路电阻丝的长度,改变连人电路的电阻,改变电路中的电流.【解答】解:滑动变阻器的滑片P滑动时,接入电路的电阻丝的长度发生变化,导致电路中电流变化,导致滑动变阻器两端电压都发生变化,接入电路的电阻发生变化的原因是电阻丝长度的变化,电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化.整个过程中电阻丝的横截面积都没有变化.故选C.【点评】本题要掌握滑动变阻器的工作原理、连人电路电阻变化的原因和变化的结果.5.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,则下列接法正确的是()A.M接A,N接B B.M接C,N接D C.M接C,N接B D.M接A,N接D 【分析】滑动变阻器在使用时,要一上一下连接,且其最终阻值的变化取决于下端接线柱接哪一个,据此,结合题干要求进行解答.【解答】解:滑动变阻器的滑片右移,灯泡变亮,功率变大,根据P=I2R,电路中电流变大.电源电压不变,电流变大,电阻变小,滑动变阻器接入电路的电阻丝变短.M应该接A或B,N接D.故选D.【点评】掌握滑动变阻器的原理、作用、接线柱的接法.并会根据实际功率判断灯泡的亮度.6.如图滑动变阻器,要在滑片右移时接入电路中的电阻变小,应连接哪两个接线柱()A.B,D B.A,B C.A,C D.B,C【分析】滑动变阻器的正确接法是“一上一下”.判断电阻的大小变化要根据下面的接线柱.【解答】解:滑片向右滑动,接入电路中的电阻变小.所以下面的接线柱一定要接D,上面的可以接A或B.故选A.【点评】此题考查了滑动变阻器的正确接法及电阻大小的判断.7.下面三个电学实验:a、探究电流与电压的关系;b、探究电流与电阻的关系;c、伏安法测电阻都要用到滑动变阻器,关于滑动变阻器,下列说法错误的是()A.三个实验中,它都起保护电路的作用B.三个实验中,它都起改变部分电路两端电压的作用C.三个实验中,它都起完成多次测量求平均值的作用D.三个实验闭合开关前,滑片都要调到最大阻值处【分析】(1)滑动变阻器的作用:①保护电路;②改变电路中的电流大小,改变部分电路两端的电压;(2)滑动变阻器在使用时,闭合开关前滑片都要调到最大阻值处.(3)在探究电流与电压的关系时,要保持电阻一定,研究电流与电压的关系;在研究电流与电阻关系时,要保持电阻两端电压一定,研究电阻对电流的影响;在伏安法测电阻实验中,多次测量取平均值可以减小测量误差,使测量结果更接近真实值;【解答】解:在探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻的实验中:(1)在闭合开关前,滑动变阻器的滑片都要调到最大阻值处,起到保护电路的作用;故AD 正确;(2)在实验过程中,调节滑动变阻器的滑片,可以改变部分电路两端的电压,起到分压的作用,故B正确;(3)伏安法测电阻实验滑动变阻器的作用是多次测量求平均值来减小误差,而其它两个实验不是,故C错误.故选:C.【点评】题目列举的三个实验是电学最重要的实验,有相似之处,但都存在本质的区别,注意找出异同,系统掌握.8.如图所示,下列说法不正确的有()A.在测定值电阻的阻值实验中,改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B.在探究电流与电压的关系实验中,改变滑动变阻器的阻值是为了改变电阻两端的电压C.在探究电流与电阻的关系试验中,滑动变阻器的主要作用是为了保护电路D.将图中电阻R换成小灯泡,滑片P由b向a端缓慢移动,灯泡变亮,与比值变大【分析】(1)据课本所学的电学实验中滑动变阻器的作用逐个分析即可判断;(2)小灯泡的电阻是变化的,即其受温度的影响,温度越高,电阻越大.【解答】解:A、在测定值电阻的阻值实验中,为了减小误差,即通过改变滑动变阻器的阻值目的多次测量电阻,最后得出电阻的平均值,故A正确;B、在探究电流与电压的关系实验中,改变滑动变阻器的阻值是为了改变电阻两端的电压,故B正确;C、在探究电流与电阻的关系试验中,滑动变阻器的主要作用是调节定值电阻两端的电压不变,故C错误;D、由于灯丝的电阻受温度的影响,故将图中电阻R换成小灯泡,滑片P由b向a端缓慢移动,变阻器的有效电阻变小,电路电流变大,灯泡变亮,同时灯泡温度变高,故其阻值变大,所以与比值变大,故D正确;故选C.【点评】此题考查变阻器在电学实验中的具体应用,是一道综合题.二.填空题9.如图所示,电阻箱的示数是2008Ω.【分析】用各指针所指的示数乘以下面的倍数,然后将所有的数值相加,即为该电阻箱的读数.【解答】解:图中电阻箱示数是:2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω.故答案为:2008.【点评】在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数.10.(2016•宝山区一模)滑动变阻器是通过改变导体的长度来改变电阻,从而改变电路中的电流.某滑动变阻器上标有“100Ω 1A”的字样,其中100Ω表示其最大阻值为100Ω,1A表示允许通过它的最大电流是1A.【分析】(1)变阻器的原理:改变连入电路的电阻线的长度,改变连入电路的电阻阻值,改变电路中的电流.(2)滑动变阻器标有“100Ω、1A”,标明最大电阻值和允许通过的最大电流.【解答】故答案为:(1)滑动变阻器是通过改变导体的长度来改变电阻,从而改变电路中的电流.(2)滑动变阻器上标有“100Ω 1A”的字样,其中100Ω表示其最大阻值为100,1A表示允许通过它的最大电流是1A.故答案为:长度;其最大阻值为100Ω;允许通过它的最大电流是1A.【点评】(1)掌握电阻大小的影响因素,根据影响因素能判断电阻大小变化.(2)掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等.11.如图所示为旋转式变阻器,是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小.若图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是PB段(选填“AP”、“PB”或“AB”).若将该旋转式变阻器接入收音机中当作音量开关,当轴沿顺时针方向旋转时,收音机的音量将变大(选填“变大”、“变小”或“不变”).【分析】变阻器是靠改变连入电路中的电阻丝长度来改变电阻的;接入电路中的电阻丝的长度越长,电阻越大.【解答】解:如图所示为旋转式变阻器,是通过改变接入电路的电阻片的长度来改变其连入电路的电阻的大小的;图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是PB段,当轴顺时针旋转时,它连入电路的电阻丝的长度变短,故它连入电路的电阻将变小,电流变大,故收音机的音量变大.故答案为:长度;PB;变大.【点评】解答本题的关键要明确滑动变阻器的原理以及旋钮型变阻器接入的为哪一部分,则由触片的移动可知接入电阻的变化.12.如图所示,若要使滑动变阻器的滑片P 向A端滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱A和C接在电路的M、N两端.【分析】(1)滑动变阻器的工作原理是靠改变接入电路电阻丝的长度,来改变电阻大小的;它的正确接法是“一上一下”.(2)滑动变阻器接入电路的阻值是由下方接线柱决定的:若滑片靠近下方接线柱,电阻减小;若远离下方接线柱,电阻变大.【解答】解:滑片P向A端滑动时,灯泡变亮,说明电路中电流变大,由I=可知,在电源电压不变时,电流变大,滑动变阻器接入电路的阻值变小,所以,滑动变阻器下面的接线柱A接线柱接在电路中,另外一个接线柱可以连接上面的C 或者D.故答案为:A.【点评】本题考查了滑动变阻器的原理和正确连接的方法,能根据滑动变阻器的原理按要求正确接入电路是解决本题的关键.13.如图甲所示,闭合开关S前,滑动变阻器的滑片P应滑到b端(选填“a”或“b”);闭合开关S,调节滑动变阻器,电流表的示数如乙图所示,通过灯L的电流为0.3A.【分析】(1)滑动变阻器在使用时,闭合开关前,滑片P要位于最大阻值处,使接入电路中的阻值最大;(2)首先确定电流表的量程和最小分度值,读出电流表的示数,即通过灯L的电流大小.【解答】解:闭合开关S前,滑动变阻器的滑片P应滑到b端,使接入电路中的电阻最大;电流表选择0~0.6A量程,分度值为0.02A,读数为0.3A,故通过灯L的电流为0.3A.故答案为:b;0.3.【点评】本题主要考查了滑动变阻器的使用方法和电流表的使用规则,理解相关的知识点,比较容易解答.14.如图所示的电路中,当闭合开关后,把滑动变阻器滑片向右移动,这时滑动变阻器接入电路中的阻值将变大,灯泡的亮度将变变暗.【分析】分析滑动变阻器接入电路中的部分,判断滑片移动时接入电路中电阻的变化,从而可得灯泡的亮度变化.【解答】解:由图知,变阻器的左半部分接入电路,滑片向右移动时,滑动变阻器接入电路中的阻值将变大,电路中的总电阻变大,由I=可知,电路中的电流变小,灯泡的实际功率变小,灯泡的亮度将变暗.故答案为:变大;变暗.【点评】本题主要考查了滑动变阻器的应用,最关键的要看下面接哪个接线柱,根据滑片与下面接线柱距离的变化判断出滑动变阻器阻值的变化.三.解答题15.如图为“用滑动变阻器改变电流”的实验.(1)在闭合开关前,滑片P应移动到最左(填“左”或“右”)端.(2)滑片向A端滑动时,小灯泡变暗(填“变亮”“变暗”或“不变”)(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器接入的是下面两个接线柱.【分析】(1)闭合开关前,滑片应该处于最大阻值处;(2)据接入电路的有效电阻的大小,结合欧姆定律分析即可判断;(3)据滑动变阻器的解法分析判断即可解决;【解答】解:(1)据课本可知,在闭合开关前,滑片处于最大阻值处,即滑片P移动到最左边;(2)据图可知,滑片左边的电阻丝接入电路,故若滑片向A端滑动时,接入电路的有效电阻变大,故据欧姆定律可知,此时电路的电流会变小,灯泡变暗;(3)灯泡很暗,说明此时电路中的电阻很大,同时移动滑片灯泡亮度不变,说明滑片不起作用,故能说明此变阻器最下面的两个接线柱接入电路;故答案为:(1)左;(2)变暗;(3)滑动变阻器接入的是下面两个接线柱;【点评】知道并理解滑动变阻器的使用是解决该题的关键.16.电位器是电器设备中常用的电路元件,实物与结构示意图如图所示,在音响设备中电位器必须与扬声器串(填“串”或“并”)联.已知流过扬声器线圈中的电流越大,音量越强,若要实现沿顺时针方向旋转调节旋纽时,提高音量,必须将A和B(填相应的字母)接入电路.【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度.当电路中电阻改变时,滑动变阻器应与被控制元件串联,根据欧姆定律可判断电路中电流的变化.【解答】解:收音机上用以调节音量的一种电位器,实质就是一个滑动变阻器,转动旋钮改变了接入电路的电阻,从而改变了电路中是电流,达到调节收音机音量的目的.所以电位器应与扬声器串联.顺时针方向旋转调节旋纽时,提高音量,即使扬声器电流变大,电阻变小,由图应A和B 接入电路.故答案为:串;A;B.【点评】本题主要考查滑动变阻器在实际生活中的应用的了解和掌握,关键是掌握滑动变阻器的原理和使用方法,是一道基础题.17.在“用滑动变阻器改变电路电流”试验中,连接电路时,电键应处于断开状态;在图(a)所示电路中,闭合电键前,滑片应移到变阻器的右端(选填“左”或“右”),试接触后发现电流表的表盘如图(b)所示,发生这一现象的原因是电流表正负接线柱接反了.经思考后,重新连接进行实验,闭合电键后,电流表的示数如图(b)所示,此时电路中电流为0.4安.【分析】为了保护电路,连接电路时,开关处于断开状态,滑动变阻器的滑片处于最大阻值处;使用电流表时,电流要从正接线柱流入,从负接线柱流出;读取电流表示数时,首先要明确电流表选择的量程和对应的分度值,读数时视线与指针所对刻线相垂直.【解答】解:连接电路时,电键处于断开状态,避免连接完最后一根导线,电路中就有电流,可能会损坏电路元件;滑动变阻器的滑片处于右端,连入电路的阻值最大,电流最小,对电路起到保护作用;由图知,电流表指针向左偏转,原因是正负接线柱接反了;由图知,电流表选择的是0~0.6A量程,对应的分度值是0.02A,示数为0.4A.故答案为:断开;右;电流表正负接线柱接反了;0.4.【点评】本题考查了用滑动变阻器改变电路电流实验,涉及的知识点较多,但都属于基础题.18.电阻箱也是一种变阻器.如图所示是两种常见的电阻箱:旋盘式电阻箱和插孔式电阻箱的示意图,则图甲中电阻箱的示数为427Ω,图乙中电阻箱的示数为100Ω.。
2019-2020届初三 滑动变阻器 专项练习(含答案解析)
![2019-2020届初三 滑动变阻器 专项练习(含答案解析)](https://img.taocdn.com/s3/m/fdc67a159b6648d7c1c74682.png)
滑动变阻器专项练习一、选择题1、如图9是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是()2、如图所示的电路中,AB为粗细均匀的长为L的电阻导体,以AB上各点对A点的电压U为纵坐标,各点离A 点的距离x为横坐标,则U随x变化的图线应为()A. B. C. D.3、下图所连电路中,开关闭合后小灯泡发光,要使其亮度变暗,则下()A.滑片P1向右移B.滑片P1向左移C.滑片P2向右移D.滑片P2向左移4、在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P 向右端滑动时灯逐渐变暗,则下列接法中正确的是()A.M 接C,N 接B B.M 接A,N 接B C.M 接C,N 接D D.M 接A,N5、如图(甲)为调光台灯,(乙)为一简单调光台灯的电路图,将电路图的M、N两点之间接入一个滑动变阻器,使得滑片P向左移动时,灯泡的亮度减小,则下列方法中正确的是 ( )A.A接M,B接N B.C接M,D接N C.A接M,D接N D.B接M,C接N6、如图所示的两个电路中,电源电压相等,闭合开关S,当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时,灯泡L1和L2的亮度的变化是( )A.L1、L2都变暗 B.L1、L2都变亮C.L1变亮,L2变暗 D.L1变亮,L2的亮度不变7、如图所示,两滑动变阻器的滑片P1,P2都向右滑动时,下列说法正确的是( )A.L1和L2都变暗 B.L1和L2都变亮C.L1变暗,L2变亮 D.L1变亮,L2变暗8、在如图所示的为滑动变阻器的结构和连入电路情况示意图,当滑片向右滑时,连入电路的电阻变小的为( )A. B. C. D.二、多项选择9、.如下图5所示,当滑动变阻器的滑片P向右滑动时接入电路中的电阻变小的是()10、小明同学为了探究串、并联电路中电流、电压的变化特点,他按照图9所示电路图连接实验电路。
实验过程中,保持电源两端电压不变,闭合开关S,将滑动变阻器的滑动触头从中点向右移动,由此引起三块电表示数的变化情况是()A.若表1为电压表,表2、表3为电流表,则表1示数不变,表2示数变大,表3示数变大;B.若表1为电压表,表2、表3为电流表,则表1示数不变,表2示数变小,表3示数不变;C.若表1为电流表,表2、表3为电压表,则表1、表2示数均不变,表3示数变小;D.若表1为电流表,表2、表3为电压表,则表1、表2示数均变小,表3示数不变.三、填空题11、(2013·湖州)如图为旋转式变阻器的结构图,a、b、c为变阻器的三个接线柱,d为旋钮触片.将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯泡变亮,则应连接接线柱________(填“a、b”“b、c”或“a、c”)和灯泡________联后接入电路中.12、如图所示,若要使滑动变阻器的滑片P向A端滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱__________和__________接在电路的M、N两端.13、如图所示收音机上调节音量的旋钮实际上是一个,它是通过改变导体的来改变电阻的.若将接线片B、C接入电路,则顺时针转动旋钮触片时,收音机的音量将变(“大”或“小”).14、如图是滑动变阻器的结构示意图.若将A、D接入电路中,滑片P向A端移动时,接入电路中的电阻减小;将和接入电路,也能达到改变电阻大小的效果.15、图2中M、N间接入如图1所示的滑动变阻器.当M与A、N与B相连接,滑片向右端移动,接入电路的电阻将__________ (选填“变大”、“变小”或“不变”),这是因为将滑动变阻器当成__________接在电路中.16、如图所示是滑动变阻器的结构示意图.若将A、D接入电路中,滑片P向__________端移动时,接入电路中的电阻将减小,如果将__________接入电路,也能达到改变电阻大小的效果.17、如图所示,电阻R和滑动变阻器组成并联电路,此电路__________ (填“有”或“没有”)发生短路的可能.18、如图所示是有四个接线柱的滑动变阻器,当AD端接入电路时,滑片P向右移动时,接入电路中的阻值将__________(选填“增大”、“减小”或“不变”);当AB端接入电路时,滑片P向左移动,接入电路中的阻值将__________.19、滑动变阻器是通过改变接入电路的电阻丝的____________来改变电阻的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于电阻(滑动变阻器)的练习
1、电阻用字母来表示;在国际单位制中电阻的基本单位是,符号是。
50KΩ= MΩ= Ω。
2、(1)电阻是导体本身的一种,它跟导体两端的电压和通过导体的电流(有关、无关)(2)影响导体电阻大小的因素有:。
(3)在相同的条件下,材料不同,导体的电阻也
(相同、不同)在相同的条件下,导体越长,电阻就越;导体越短,电阻就越。
在相同的条件下,导体越粗,电阻就越;导体越细,电阻就越。
对于大多数的导体来说,温度越高,电阻就越。
3、(1)滑动变阻器的原理是。
(2)滑动变阻器的示意图是;在电路图中的符号是。
(3)滑动变阻器在电路中的作用主要有
和。
(4)使用滑动变阻器时,连接方法是;在闭合开关前,先要将滑动变阻器。
(5)一滑动变阻器上标有“50Ω 2A”的字样,它表示的意思是。
(6)如图所示的滑动变阻器,可以
变阻的连接方法
有;如果想让滑片P向右移动时,连入电路中的电阻增大,则能够采用的连接方法
有。
4、小李家的灯泡的灯丝烧断了,他把开关断开后,把灯泡摇了一摇,灯丝就被重新接上了,但使用时发现灯比原来亮了许多,这是因为灯丝接上
后。
5、按要求连接电路:能利用滑动变阻器来改变灯泡的亮度,且当滑片P向右移动时灯会变亮,在图中画出电路的连接方法。
如果一个同学在连接好电路后,闭合开关,发现怎么样移动滑片P,都不能改变灯的亮度,你觉得可能的原因是什么?
6、小明同学想测量一个电路中灯的电流和电压,请把各元件连接起来。
并在右边方框中画出相应的电路图。
7、如右图中所示,要想把滑动变阻器
连入电路中,并且当滑片P向右移动
时电灯变亮,应该接哪二个接线
柱。
8、按照电路图连接实物图。
连接电路时要注意:
闭合开关前要将滑动变阻器的滑片P移到端;
电流表和电压表的示数如图所示,则通过灯泡的电流和灯泡两端的电压分别是:和。
9、如图1所示,若开关S、S1闭合,S2断开,能发光
的灯是,电压表所测的是两端的电压;若开关S、S2闭合,S1断开,那么能发光的灯是,电压表所测的是的两端电压;
10、如图2所示,若要使滑动变阻器的滑片P 向A端
滑动时,小灯泡变亮,那么应该将滑动变阻器的接线柱和接在电路的M、N两端.
11、如图3所示,开关闭合后,电压表V1的示数为7V,
电压表V2的示数为,则灯L1两端的电压为V.
12、如图4所示,灯L1与灯L2串联,先用电压表测灯L1两端电压,再测灯L2两端电压时,只将电压表接A的一端改接C,这种接法(选填“正确”、“不正确”),理由是
图1 图2 图3
图4
二、选择题
1、如图5两个电路中,电源电压相等,闭合开关S,
当滑片P都向右滑动时,灯泡L1和L2的亮度变化()
A.L1、L2都变亮B.L1、L2都变暗C.L1变亮,L2变暗D.L1变暗,L2的亮度不变
2、如图6所示,用电压表测灯泡两端的电压和用电流
表测电流的电路,当开关闭合后,下列判断正确的是()
A.灯泡不亮B.电流表不会烧坏C.电压表会烧坏D.电流表和电压表都会烧坏3、如图7所示,当开关闭合后,发现小灯泡不亮,电
流表无示数,用电压表测量发现U ab=0,U bc=6V,U dc=0,若电路中只有一处故障,则其故障原因可能是()
A.小灯泡灯丝断了B.小灯泡被短路了C.开关接触不良,断路了D.电流表断路了
4、如图8,开关闭合,电压表、电流表均有示数,将
滑动变阻器的滑片P向左移动,则下列是说法正确的是()
A.电流表、电压表示数都变大B.电流表、电压表示数都变小
C.电流表示数变小,电压表示数变大D.电流表示数变大,电压表示数变小
图5 图6 图7 图8
5、下列关于电阻的说法错误的是
()
A.导体的电阻都随温度的升高而增大B.当导体中的电流为零时,导体的电阻不为零C.架设输电线用铝线而不用铁线,是因为长度相同、横截面积相同的铝线比铁线电阻小
D.如果导体两端的电压为1V, 通过导体的电流为1A,则导体的电阻就是1Ω
6、图,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为:
7、图所示的各种电路,同种元件的参数均相等,能利
用滑动变阻器调节电灯从亮到熄灭的电路是:
8、有两只定值电阻,上面分别标有“2A 10Ω”和
“1A 5Ω”的字样,若将它们串联在电路中使用,
则电路中允许通过的最大电流为:
A.1A; B.2A;
C.3A ;
D.不能确定.
9、把甲、乙两段电阻线接在相同的电压下,甲线中的
电流大于乙线中的电流,忽略温度的影响,下列判断
中错误的是:
A.当它们材料、粗细都相同时,甲线长乙线短;
B.当它们材料、长度都相同时,甲线粗乙线细;
C.当它们长度、粗细都相同时,两线的材料一定不同;
D.甲、乙两电阻线的材料、长短、粗细不可能完全相
同.
10、一根铝导线的电阻为R,现在要使它接入电路中后电阻大于R,可采取的措施有()
A.减小这根导线两端的电压或者增大通过它的电流B.将这根导线拉长后接入电路
C.将这根导线对折后接入电路
D.用长短粗细都相同的铜导线代替铝导线接入电路11、在用滑动变阻器改变灯泡亮度的实验中,对于连接实验电路的注意事项,不必要的一点:
A.连入变阻器时,应使滑片位于变阻器
值最大的位置;
B.开关、电流表应接在靠近电源电流流
出的一端;
C.连接电路时,应先将开关断开;
D.电流表应与灯泡串联,并使它的“+”接线柱,靠近电源的“+”极一端.
12、如图,要使滑动变阻器的滑片P向右移动时,电阻变大,应选择的接线柱是()
A.A、D B.B、C C.A、
B D.C、D.
13、将两只滑动变阻器按图所示的方
法连接,如果把a 、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P 1、P2放在:()
A.P1放在最右端,P2放在最右端; B.P1放在最左端,P2放在最左端;
C.P1放在最右端,P2放在最左端; D.P1放在最左端,P2放在最右端.
14、如图所示,滑动变阻器有4个接线柱,使
用时只需接入其中2个,因此有几种接法,在
这些接法中,不能改变电阻大小并且可能损坏
仪器的接法是: ()
A.接A和D; B.接B和
C; C.接A和B; D.接C和D.
四、作图题
1、如图所示,有灯泡L1、L2,开关S,电源,电压表、电流表,滑动变阻器和导线若干,要求:L 1、L2并联,开关控制整个电路,电流表测总电流,电压表测L1的电压,滑动变阻器改变通过L2的电流。
请画出电路图并连接实物图。
2、如图所示,是小明探究怎样用滑动变阻器改变灯泡亮度设计的实验电路图,当开关S闭合,要使灯泡变亮,滑动变阻器的滑片P应向哪一端移动?
3、在图中,a、b、c是滑动变阻器的其中三个接线柱,请把滑动变阻器连入电路中的A、B两点间,使开关S闭合后,当滑动P向左滑时,灯泡亮度增大。
4、在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图6-30所示的电
路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
(1)如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样
(2)在图中画出小刚连接的那根导线.(用虚线表示)
5、小强学习了滑动变阻器
的使用方法后,想利用如图
所示的器材设计一个可以控制电铃声音大小的电路,请你协助他完成下列任务:
(1)连接好实物图;
(2)画好正确连接后的电路图;
(3)如果要使电铃的声音越来越响,针对你所设计的电路,
说明应该如何调节滑动变阻器
6、在温度一定的条件下,做探究“决定电阻大小的因
素”的实验,采用了控制变量的方法.下表是某次研究性学习小组的实验数据记录.根据实验数据的分析,回答下列问题:
A B C D E F
导体代
号
长度/m
横截面
积/mm2
材料锰铜钨镍铬
锰铜钨锰铜
丝
(1)选择B.E导体进行对比,是为了研究导体电阻大小与是否有关系;
(2)为了研究导体电阻与横截面积的关系,应选择的两根导体是D和(填导体的代号);
(3)比较表格中导体C.F对应的数据,可以得到的结论是.。
