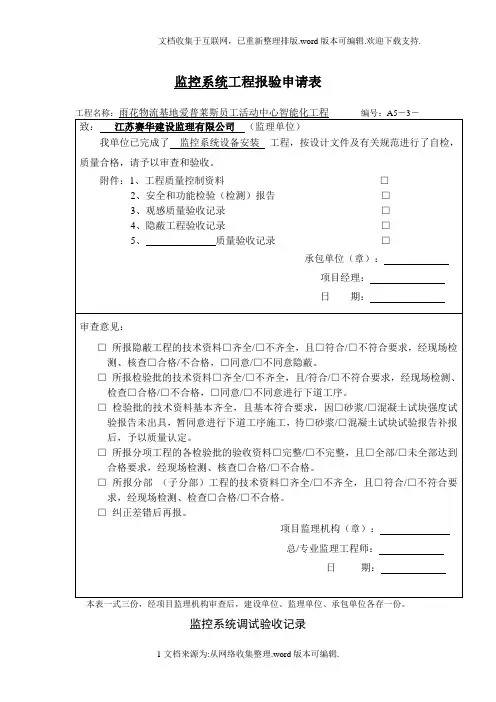

监控系统调试报告
4.主观评价栏内填写主观评价意见，分“符合要求”和“不符合要求”；不符合要求者注明主要问题。
监控系统调试验收记录工程名称雨花物流基地爱普莱斯员工活动中心智能化工程建设单位江苏赛华建设监理有限公司分项工程监控系统设备安装施工单位南京恒天伟智能技术有限公司调试结论通过工程部位小件库序号调试项目调试方法和基本要求调试结果合格基本合系统主要技术技能系统的主要功能和主要技术指标应符合国家或公共安全行业相关标准规范要求和合同中提出的要求设备配置系统设备的配置应符合正式设计方案要求主要技防产品设备的质量保证系统选用的技防产品应符合国家或公共安全行业有关标准和管理的规定备用供电备用电源在主电源断电时应能自动切换系统集成功能对具有集成功能的安全防范系统应按正式设计方案和相关标准进行检查误漏报警报警检查根据试运行报告复核误漏报警情况系统布撤防报警显示系统布撤防旁路和报警显示功能联动功能抽查其对应的灯光摄像机录像机等联动功能主要技术指标系统的技术指标满足gb50198194410系统结构与配置系统结构与配置同正式设计方案的符合度11图象质量监视器图象主观评价不低于级记录图象的回放质量至少能辨别人的面部特征12控制与操作图象切换云台转动是否平稳镜头的光圈变焦等功能是否正常避免遮光效果13字符标识摄像时间摄像机位置等图像的标识符显示是否稳定正常在检查结果栏按实际情况在相应空格内打左列打视为合格
□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。
□所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□未全部达到合格要求，经现场检测、核查□合格/□不合格。
保护装置校验报告
工程名称: XXXXXXXXXXXXXXX
G5柜
一、型号：HK200
制造厂：珠海浩科电力科技有限公司
出厂编号：/
出厂日期：2019年01月
二、保护校验（校验值）：电流比：150/5
1、过流I段：10A时间：0秒
2、过流III段：5A时间：0.5秒
3、过负荷：3A时间：6秒
三、装置定值校验：
0.95倍电流值保护不动作，1.05倍电流值保护动作测动作时间
名称
相别
过流I段
过流III段
过负荷
动作电流
(A)
动作时间
(S)
动作电流
(A)
动作时间
(S)
动作电流
(A)
动作时间
(S)
A相
10.06
0.011
5.03
0.506
3.07
6.001
B相
/
/
//Βιβλιοθήκη //C相10.11
0.021
4.02
0.502
3.02
6.004
四、整组模拟试验：
从电流互感器二次分别加入电流，断路器跳闸正确，装置显示正确。
五、试验结论：
装置校验合格，整组试验正确。
保护装置调试报告.doc
外观及接线检查回路绝缘检查 其他项目检査(正确打“V”，错误打“X”)模数变换系统检验逆变电源检查 装置上电检查开关量输入检查输出接点及信号检查保护名称端子排接线紧固检查 整组试验 保 护 调 试保护调试定值 _________ I(U)(F) T 95 % 定值作情况105%定值|动作时间 10A OS 不动作 可靠动作 0.01SII 段 4A 0.3S 不动作 可靠动作 0.31S流 III 段 2.5A 1S 不动作 可靠动作 1.02S过流加速段 5A 0.1S 不动作 可靠动作 0.11S 滑差闭锁 5HZ/S 正确 低压闭锁 75V低周定值48Hz 0.2S时间合 重合方式 不检正确间 充放电试验保护 状 态 测 试测试项目测量值 测试项目 测量值UX 1C 备注:IA 2S时间合 重合方式 不检 正确间 充放电试验保护 状 态 测 试测试项目测量值 测试项目 测量值UX外观及接线检查回路绝缘检查 其他项目检査(正确打“V”，错误打“X”)模数变换系统检验逆变电源检查 装置上电检查开关量输入检查输出接点及信号检查保护名称端子排接线紧固检查 整组试验 保 护 调 试保护调试定值 _________ I(U)(F) T 95 % 定值作情况105%定值|动作时间 10A OS 不动作 可靠动作 0.01SII 段 4A 0.3S 不动作 可靠动作 0.31S流 III 段 2.5A 1S 不动作 可靠动作 1.02S过流加速段 5A 0.1S 不动作 可靠动作 0.11S 滑差闭锁 5HZ/S 正确 低压闭锁 75V低周定值48Hz 0.2S 2SIA1C 备注:端子排接线紧固检查 装置上电检查 开关量输入检查 保护 调 试输出接点及信号检查试验項外观及接线检查回路绝缘检查其他项目检査（正确打“V”，错误打“X”）模拟量输入检査 模数变换系统检验逆变电源检查整组试验保护状态测试备注:端子排接线紧固检查 装置上电检查 开关量输入检查 保护 调 试输出接点及信号检查保护 状 态 测 试 试验項外观及接线检查 回路绝缘检查其他项目检査（正确打“V”，错误打“X”）模拟量输入检査 模数变换系统检验逆变电源检查整组试验备注:端子排接线紧固检查 装置上电检查 开关量输入检查 保护 调 试输出接点及信号检查保护 状 态 测 试 试验項外观及接线检查 回路绝缘检查其他项目检査（正确打“V”，错误打“X”）模拟量输入检査 模数变换系统检验逆变电源检查整组试验备注:10kV酒都剧场1#进线柜试验日期2010.12.23_试验中发现设备的缺陷无已处理缺陷待处理缺陷无无。
断路器保护装置调试报告
×××工程×××断路器保护装置校验报告××××公司20××年××月1.××断路器保护装置装置检验2.××断路器保护装置检查、定值校验2.4××断路器保护装置保护校验2.4.1启动元件校验1)变化量启动定值0.2A，零序变化量0.2A动作值：变化量启动0.202A，零序变化量0.203A。
2.4.2跟跳本开关1)单相跟跳定值大于0.06In动作值：0.061A，报文：A相跟跳动作、B相跟跳动作、C相跟跳动作。
2)两相跟跳定值大于0.06In（大于启动值）动作值：0.061A，报文：两相联跳三相动作、A相跟跳动作、B相跟跳动作。
3)三相跟跳定值大于0.06In动作值：0.061A，报文：三相跟跳动作。
2.4.3沟通三跳1)单相跟跳定值大于0.06In动作值：0.062A，报文：沟通三跳。
2)三相相跟跳定值大于0.06In动作值：0.061A，报文：沟通三跳。
2.4.4死区保护：1)定值：T=0.1S动作时间：0.133S，报文：死区保护动作、失灵动作灯亮。
2.4.5充电过流保护1)I段定值：I1=1A，××=0.3S动作值I1=1.001A，××=0.326S，报文：充电过流I段动作2)II段定值：I2=1A，T2=0.3S动作值I2=1.001A，T2=0.323S，报文：充电过流II段动作3)零序定值：I0=0.5A，T0=0.3S动作值I0=0.503A，T0=0.333S，报文：充电零序过流动作。
2.4.6三相不一致保护1)不带零序、负序电流的保护T=1.6S，报文：三相不一致保护动作。
2)定值I0=0.1A，I2=0.04，T=1.6S动作值：I0=0.104A，I2=0.04A，T=1.628S2.4.7失灵保护1)I=0.3A，I0= 0.04A，I2= 0.04A，T=1S动作值：I=0.303A，I0= 0.043A，I2= 0.042A，T=1.032S，报文：失灵保护动作，失灵跳本开关2.4.8自动重合闸1)单相重合闸：（1）跳闸位置启动重合闸：短接A、B、C三相跳闸位置接点，重合闸动作。
DSA-3131C型电容器保护装置调试报告#1
DSA-3131C型数字式电容器保护测控装置调试报告厂站名称: 35kV湾里变电站线路名称: 10kV #1电容器931保护测控型号: DSA-3131C监理工程师：技术负责:检验人员:检验日期: 2009年12月12日桂林漓昇电力建设有限责任公司2009年12月12日一、外观及接线检查(检验结果:正确的打“√”,否则打“×”)二、绝缘电阻耐压试验 (检验结果:正确的打“√”,否则打“×”)试验前的准备工作：（1）将保护装置的CPU插件拔出机箱，断开面板的连接电缆，其余插件全部插入。
（2）将通讯线与保护装置断开。
（3）保护测控屏上各压板置“ON”位置。
（4）断开保护装置与其他装置的有关连线。
（5）在保护测控屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸合闸回路端子、开关量输入回路端子及信号回路端子。
1．2．整个二次回路的绝缘电阻测试：在屏柜端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于10MΩ。
绝缘电阻测量值: 107 MΩ检验结果: √3．整个二次回路的耐压试验：每次进行该项试验时必须在第二条所规定的绝缘检验合格后才允许进行。
在保护测控屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开。
整个回路进进行对地施加工频电压1000V、历时1min 的耐压试验。
试验过程中应无击穿或闪络现象。
试验结束后，复测整个回路的绝缘电阻应无显著变化。
当现场试验设备有困难时，允许用2500V摇表测试绝缘电阻的方法代替。
检验结果: √三、通电初步检验(正确的打“√”,否则打“×”)1.保护装置的通电自检：保护装置通电后，先进行全面自检。
自检通过后，装置面板上的运行灯均点亮。
此时，液晶显示屏出现短时的全亮状态，表明液晶显示屏完好。
检验结果: √2 .检查键盘：在保护装置正常运行状态下，按“ENT”键，进入主菜单，然后按“ENT”键进入“单元定值整定”子菜单，再按“ESC”键。
二次调试报告..
卷内目录1、 1#主变差动保护试验报告····························2—72、 1#主变后备保护实验报告···························8—173、 1#主变测控保护试验报告··························18—224、 2#主变差动保护试验报告··························23—285、 2#主变后备保护实验报告··························29—386、 2#主变测控保护试验报告··························39—437、 35KV 一回线保护试验报告·························44—508、 35KV 二回线保护试验报告·························51—579、 35KV 母联保护实验报告···························58—6410、 35KV 电压互感器保护试验报告····················65—6811、公共测保护实验报告······························69—7312、 10KV 线路保护实验报告··························74—10313、 10KV 电容器保护试验报告·······················104—10914、10KV 厂用变保护实验报告························110—11615、直流系统实验报告·······························117—11816.向量试验报告 (119)1#主变差动保护试验报告型号： WGB—213/1厂家：许继电气盘柜： 1#主变保护测控屏日期：使用仪器： ONLLY AD431仪器判定日期：一、装置检查（一）通电前检查1、检查装置的型号，各样电量参数与订货一致。
电容器支路调试报告
Csc-211型数字式电容器支路线路保护装置检验报告1 装置铭牌参数3．绝缘及耐压试验3.1绝缘检查注：用1000V摇表测量。
如果不带二次回路，其阻值应大于10 MΩ。
如果带二次回路，其阻值应大于10 MΩ。
4工作电源检查4.1直流电源缓慢上升时的自启动性能检验。
直流电源从零缓慢升至80%额定电压值，此时逆变电源插件应正常工作，逆变电源指示灯都应亮,保护装置应没有误动作或误发信号的现象，（失电告警继电器触点返回）。
检查结果合格4.2拉合直流电源时的自启动性能。
直流电源调至80%额定电压，断开、合上(三次)检验直流电源开关，逆变电源插件应正常工作（失电告警继电器触点动作正确）。
检查结果合格4.3工作电源稳定性检测保护装置所有插件均插入，分别加80%、100%、110%的直流额定电压，电源监视指示灯、液晶显示器及保护装置均处于正常工作状态。
检查结果合格5初步通电检查5.1时钟的整定及校核进入“系统设置”菜单移动至时间整定，对时间进行整定，然后通过拉合直流电源开关，在失电一段时间的情况下（至少有五分钟）走时准确。
5.2定值整定：按定值要求整定正确，失电保护功能正常。
5.3软件版本的核查：6模数变换系统检查6.1零漂检验6.2各模拟量输入的幅值特性试验（注：I N =5A）7.电气特性试验7.2其它开关量检查：正确7.4闭锁24V检查告警：告警灯亮，做任何传动试验，无任何反应；告警解除后，再做传动试验，传动8．整定值试验8.1电流保护(定值:电流I段：9.5A 0.2S 电流II段：6A 0.3S 电流III段：2.4A 0.8S)10.反措实施情况检查11．保护交付运行前的检查12．试验结论与说明13 检验用仪器仪表总结工程二队附件一：湖南电网继电保护及安全自动装置常用反措等执行完成情况清理统计表110k凤凰山变电站35KV电容器支路开关检查责任人何龙。
变压器保护装置调试报告范文
变压器保护装置调试报告范文GSP-823型微机6KV变压器保护装置调试报告装置型号GSP-823型装置名称微机10（6）KV变压器保护装置安装位置低厂变保护柜试验日期2006．7．27外观状况良好环境温度28℃被保护设备名称#1工作变页次1/2检验项目1、装置的外部检查。
检查回路是否符合装置设计要求，检查外部接线是否正确。
检查结论：正确2、通电检查推上直流保险，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。
检查结果：正确3、定值整定按保护定值通知单整定各保护定值，并查看定值是否正确。
检查结果：正确4、保护精度校验分别在各通道加入５A电流，校验装置显示精度。
保护PIA=5.01APIC=5.00A测量MIA=5.01AMIC=5.00A零序PI0=5.00A5、保护功能校验5.1过流一段保护整定过流一段保护定值，软硬压板投入，低压闭锁元件投入。
按说明书进行整定，测量保护动作值及动作时间。
整定值：Izdj=5Atzd=0实测值：A相Idz=4.99Atdz=0.024C相Idz=5.00Atdz=0.0235.2高压侧过流二段保护整定过流二段保护压板投入，低压闭锁元件退出，按说明书进行整定，测量保护动作值及动作时间。
整定值：Izdj=5Atzdj=0.3实测值：A相Idz=5.00Atdz=0.301C相Idz=5.01Atdz=0.3005.3高压侧过负荷保护整定过负荷保护压板投入，过负荷保护投告警.按说明书进行整定，测量保护动作值及动作时间。
干式变压器调试报告1/20调试工地GSP-823型微机6KV变压器保护装置调试报告被保护设备名称#1工作变页次整定值：Izdj=5Atzdj=1实测值：A相Idz=5.01Atdz=1.01C相Idz=5.01Atdz=1.005.4低压侧零序过流保护整定零序过流保护压板投入。
测量保护动作电流及动作时间。
整定值：Izdj=1.3Atzdj=0.3实测值：Idz=1.31Atdz=0.3015.5开入量保护测试分别短接开入量接点，查看开入量保护动作是否正确。
SAC61电容器保护测控装置技术说明书_V2.30
SAC61电容器保护测控装置技术说明书－ 2011年5月－目录概述 (1)1.1IEC61850接口说明 (1)1.2智能变电站应用方案 (1)1.3性能特点 (2)1.4技术数据 (3)1.4.1额定参数 (3)1.4.2性能参数 (3)1.5硬件板卡 (5)1.5.1CPU板 (5)1.5.2电源板 (6)1.5.3出口板1 (6)1.5.4出口板2（选配） (6)1.5.5采样值接收板（选配） (6)1.5.6PTCT板 (6)1.5.7键盘显示板 (6)1.6符号说明 (7)SAC61-1电容器保护测控装置 (8)2.1测控功能 (8)2.1.1交流模拟量 (8)2.1.2开关量 (8)2.1.3遥控输出 (8)2.2保护功能 (9)2.2.1功能概述 (9)2.2.2保护模拟量 (9)2.2.3过流1段保护 (9)2.2.4过流2段、3段保护 (9)2.2.5过电压保护 (10)2.2.6低电压保护 (10)2.2.7差电压保护 (10)2.2.8零序过压（三组）保护 (11)2.2.9母线TV断线 (11)2.2.10控制回路断线 (12)2.3保护功能压板 (12)2.4保护定值表 (13)SAC61-2电容器保护测控装置 (20)2.5测控功能 (20)2.5.1交流模拟量 (20)2.5.2开关量 (20)2.5.3遥控输出 (20)2.6保护功能 (21)2.6.1功能概述 (21)2.6.2保护模拟量 (21)2.6.3过流1段保护 (21)2.6.4过流2段、3段保护 (21)2.6.5过电压保护 (21)2.6.6低电压保护 (22)2.6.7小电流接地选线功能 (22)2.6.8不平衡电压保护 (23)2.6.9不平衡电流保护 (23)2.6.10母线TV断线 (23)2.6.11控制回路断线 (24)2.7保护功能压板 (24)2.8保护定值表 (25)概述1.1 IEC61850接口说明装置可提供两路千兆和四路百兆以太网接口（光电可选），支持IEC61850站控层MMS 协议，支持IEC61850过程层的SMV-9-2协议和GOOSE 协议。
继电保护调试报告
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载继电保护调试报告地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录TOC \o "1-3" \t "" \h \z \u HYPERLINK \l "_Toc353877910" 第一章 VENUS 测试软件快速入门 PAGEREF _Toc353877910 \h 1 HYPERLINK \l "_Toc353877911" 1软件功能特点 PAGEREF_Toc353877911 \h 1HYPERLINK \l "_Toc353877912" 2 界面介绍 PAGEREF_Toc353877912 \h 1HYPERLINK \l "_Toc353877913" 3试验界面介绍 PAGEREF_Toc353877913 \h 1HYPERLINK \l "_Toc353877914" 4公共操作界面 PAGEREF_Toc353877914 \h 2HYPERLINK \l "_Toc353877915" 5开始进行试验 PAGEREF_Toc353877915 \h 3HYPERLINK \l "_Toc353877916" 6常规试验 PAGEREF_Toc353877916 \h 4HYPERLINK \l "_Toc353877917" 7试验步骤 PAGEREF_Toc353877917 \h 5HYPERLINK \l "_Toc353877918" 8 实验项目 PAGEREF_Toc353877918 \h 6HYPERLINK \l "_Toc353877919" 第二章微机保护装置调试报告PAGEREF _Toc353877919 \h 13HYPERLINK \l "_Toc353877920" （一）WBTJ-821微机备自投保护装置 PAGEREF _Toc353877920 \h 13HYPERLINK \l "_Toc353877921" 1.1 三段式复压闭锁电流保护PAGEREF _Toc353877921 \h 14HYPERLINK \l "_Toc353877922" 1.2 电流加速保护 PAGEREF_Toc353877922 \h 16HYPERLINK \l "_Toc353877923" 1.3零序电流保护 PAGEREF_Toc353877923 \h 17HYPERLINK \l "_Toc353877924" 1.4 零序加速保护 PAGEREF_Toc353877924 \h 18HYPERLINK \l "_Toc353877925" 1.5 过负荷保护 PAGEREF_Toc353877925 \h 19HYPERLINK \l "_Toc353877926" （二）WXHJ-803微机线路保护装置 PAGEREF _Toc353877926 \h 20HYPERLINK \l "_Toc353877927" 2.1 差动保护调试 PAGEREF_Toc353877927 \h 21HYPERLINK \l "_Toc353877928" 2.2 距离保护调试 PAGEREF_Toc353877928 \h 24HYPERLINK \l "_Toc353877929" 2.3零序电流(方向)保护调试PAGEREF _Toc353877929 \h 27HYPERLINK \l "_Toc353877930" 2.4 重合闸调试 PAGEREF_Toc353877930 \h 31HYPERLINK \l "_Toc353877931" （三）WHB-811变压器保护装置PAGEREF _Toc353877931 \h 35HYPERLINK \l "_Toc353877932" 3.1比率差动保护 PAGEREF_Toc353877932 \h 35HYPERLINK \l "_Toc353877933" 3.2 过负荷保护 PAGEREF_Toc353877933 \h 38HYPERLINK \l "_Toc353877934" 3.3 通风启动保护 PAGEREF_Toc353877934 \h 39HYPERLINK \l "_Toc353877935" 3.4 有载调压闭锁保护 PAGEREF _Toc353877935 \h 40HYPERLINK \l "_Toc353877936" 第三章实习总结 PAGEREF_Toc353877936 \h 41第一章 VENUS 测试软件快速入门1软件功能特点VENUS 测试软件是本公司经过多年的开发经验，全新开发的面向继电器的测试软件。
电容器南瑞城乡DSA-2131作业指导书第二部分(现场作业记录)
继电保护检验现场作业指导书：：工作地点： 工作任务： 定检性质： 工作负责人： 班组审核：签 发 人 ： 审 批 人：编 号：前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量。
根据南方电网公司生[2008]19号关于发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《10kV微机电容器保护DSA-2131检验作业指导书》，本指导书用于指导和规范贵州电网公司系统各单位继电保护人员编写10kV微机电容器保护DSA-2131检验现场作业工单，同时作为继电保护专业现场工作（作业）人员学习与培训资料。
《10kV微机电容器保护DSA-2131检验作业指导书》于2008年12月2日经公司标准化委员会审查批准。
本指导书由贵州电网公司生产技术部提出、归口解释。
本指导书主要编写单位：安顺供电局。
本指导书主要起草人：金正、周新、何必翔、张坤友、吴英帅、田康本指导书主要审核人：吴永华、陈建国、葛大维、袁发强、牛星、阮志荣本作业指导书自颁布之日起执行，执行中发现的问题，请及时向公司生产技术部反馈。
目次1、范围 (1)2、引用文件 (1)3、支持文件 .................................................错误！未定义书签。
4、技术术语 (1)5、安全及预控措施 (1)6、作业准备 (2)7、作业周期 (3)8、工期定额 (4)9、设备主要参数 (4)10、作业流程 (5)11、作业项目、工艺要求和质量标准 (6)12、作业中可能出现的主要异常现象及对策 (8)13、作业后的验收与交接 (8)附录新安装检验、全部检验和部分检验的项目 (9)1、范围本指导书适用贵州电网所属企业的继电保护人员对10kV电容器DSA-2131保护装置进行现场检验工作。
2、引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。
5保护装置调试
1.目的保护装置调试为保障公司电气保护装置调试过程的顺当进展，特制定本方法。
2.适用范围该规定适用于本公司在闸门监控屏、泵站LCU 屏、水厂自动监控屏等具有保护掌握功能的调试工作。
3.技术要求1）外观：机箱无外伤、划痕，反面接线端无损伤，螺钉完整，前面板平坦无伤痕，字迹清楚无污迹，按键手感好，拨动开关敏捷、定位准确。
2）开启 AC220V 工作电源，无特别现象，液晶显示正常，运行指示灯不停地闪耀。
3）保护功能应具备：☆限时电流速断保护；☆ 过电流保护；☆零序过流保护；☆ 零序过压保护；☆间隙零序过流保护；☆过负荷告警功能；☆ PT 断线告警功能。
4.预备工作1）标准继电保护测试仪一台。
2）数字万用表一块。
3）开入转接板二块及直流 24V 开关电源一块。
5.检验方法1）电流采集精度测试微机变压器保护测控装置采集电流量为变压器系统二次侧三相电流Ia、Ib、Ic、零序电流I0 以及间隙零序电流I0间隙。
标准继电保护测试仪(以下简称“继保” )与装置的具体接线位置参见保护说明书端子图。
装置分别设置保护电流采集端子和测量电流采集端子，依据检验报告，对装置的待测相施加不同的鼓励，记录此时电量的采集值，并计算出误差，测量电流采集要求误差不能超过±0.5%。
以下以测量电流采集端子A相电流为例，使用测量电流采集端子之前需要在装置保护掌握字中投入“测量CT”，测量方法如下：①继保选用“沟通电流/电压”档。
②将继保的 A 相、B 相、C 相和 N 相电流输出引线全部接入到装置测量 A实测 实测 额定 相、B 相、C 相和 N 相电流采集端子上，同时将继保 A 相、B 相、C 相和 N 相电压输出引线全部接入到装置 A 相、B 相、C 相和 N 相保护电压采集端子上。
③输入装置电流额定值 5A 、电压额定值57.7V ，记录此时装置实际测量电流、保护电压、功率和功率因素，依据公式差 I －I I测量误差。
额定算出各次相电流和电压 ④将继保的 A 相和 N 相电流输出引线接入到装置零序电流采集端子上，将B 相和 N 相电流输出引线接入到装置间隙零序电流采集端子上，同时将继保 A 相和 N 相电压输出引线接入到零序电压采集端子上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DSA-3131C型
数字式电容器保护测控装置
调试报告
厂站名称: 35kV湾里变电站
线路名称: 10kV #1电容器931
保护测控型号: DSA-3131C
监理工程师：
技术负责:
检验人员:
检验日期: 2009年12月12日
桂林漓昇电力建设有限责任公司
2009年12月12日
一、外观及接线检查(检验结果:正确的打“√”,否则打“×”)
二、绝缘电阻耐压试验 (检验结果:正确的打“√”,否则打“×”)
试验前的准备工作：
（1）将保护装置的CPU插件拔出机箱，断开面板的连接电缆，其余插件全部插入。
（2）将通讯线与保护装置断开。
（3）保护测控屏上各压板置“ON”位置。
（4）断开保护装置与其他装置的有关连线。
（5）在保护测控屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸合闸回路端子、开关量输入回路端子及信号回路端子。
1．
2．整个二次回路的绝缘电阻测试：
在屏柜端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于10MΩ。
绝缘电阻测量值: 107 MΩ
检验结果: √
3．整个二次回路的耐压试验：
每次进行该项试验时必须在第二条所规定的绝缘检验合格后才允许进行。
在保护测控屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开。
整个回路进进行对地施加工频电压1000V、历时1min 的耐压试验。
试验过程中应无击穿或闪络现象。
试验结束后，复测整个回路的绝缘电阻应无显著变化。
当现场试验设备有困难时，允许用2500V摇表测试绝缘电阻的方法代替。
检验结果: √
三、通电初步检验(正确的打“√”,否则打“×”)
1.保护装置的通电自检：
保护装置通电后，先进行全面自检。
自检通过后，装置面板上的运行灯均点亮。
此时，液晶显示屏出现短时的全亮状态，表明液晶显示屏完好。
检验结果: √
2 .检查键盘：
在保护装置正常运行状态下，按“ENT”键，进入主菜单，然后按“ENT”键进入“单元定值整定”子菜单，再按“ESC”键。
而后，分别操作“←”、“→”、“↓”、“↑”、“RST”、“RES”、“ESC”及“ENT”键，以检验这些按键的功能正确。
检验结果: √
3.软件版本和程序校验码的核查：
进入主菜单，按“ENT”键后，然后按“ENT”键进入“交直流量测量值”子菜单，再按“↑”键，液晶屏晶屏上立即依次显示装置校验码、版本号及装置型号的子菜单。
应核对程序校验码均正确。
另外,此时还应在液晶屏幕上复核软件版本号。
4.时钟的整定与校核：
（1）时钟的整定：
保护装置在“运行”状态下，按“ENT”键进入主菜单后，按“↓”至“单元定值整定”菜单，按“ENT”键后再按“↓”至“日期整定”进行年、月、日的整定；之后按“ESC”键，按“↓”至“整定时间”进行时、分、秒的时间的整定。
检验结果: √
四、交流模拟量检验(检验结果:正确的打“√”,否则打“×”)
1、检验零漂
在外部不输入任何模拟量的情况下，查看各通道的显示,测量量的零漂
检验结果: √
2、检验采样精度
输入测量的额定电压Ua,Ub,Uc都是57.75V，额定电流Ia=0.1A,Ib=0.2A,Ic=0.3A
检验结果: √
输入保护的额定电压Ua,Ub,Uc都是57.75V，额定电流Ia=0.1A,Ib=0.2A,Ic=0.3A
五、开关量输入回路检验(检验结果:正确的打“√”,否则打“×”)
将装置上电，操作键盘进入“交直流量测量值 开关量信息”菜单，用110V电源+端依次接通以下接点，查看开入是否正确。
检验结果: √
六、开关量输入回路检验(检验结果:正确的打“√”,否则打“×”)
对OUT进行开出传动试验,进入菜单：控制操作→遥控操作，短接开出功能相应的接
七、保护功能校验(检验结果:正确的打“√”,否则打“×”)
在做此项试验前应先检查保护装置与监控系统通讯正常，与GPS对时装置连接良好，远动主站与调度端通讯正常。
保护动作后，分别检查保护装置、后台机及调度端各保护动作信号、各开入量及时标是否正确。
将定值校验结果分别填入相应表中。
1、过流保护
校验过流保护在低于0.95倍定值时(m=0.95)应可靠不动作，保护动作应落于本段；在高于1.05倍定值时本段应可靠动作。
过流I、II段定值分别为2A、1A，时间为0、0.5秒。
当接入装置零序电流超过零序过流保护的整定定值，且故障时间大于零序过流保护的动作时间定值。
零序过流保护在0.95倍定值(m=0.95)时, 应可靠不动作；在1.05倍定值时应可靠动作。
零序过流保护定值为2A，时间为0.5秒。
当接入装置的不平衡电压或接成开口三角形式的零序电压超过零序过压保护的整定定值，且故障时间大于零序过压保护的动作时间定值。
零序过压保护在0.95倍定值(m=0.95)时, 应可靠不动作；在1.05倍定值时应可靠动作。
零序过压保护定值为5V，时间为0.5秒。
: √
4、过电压保护功能检验：
当任一线电压超过过电压保护定值，过电压保护启动。
加三相正常电压，过电压保护不动作；
升高电压使任一线电压超过整定值，并经整
5、欠电压保护功能检验：
当任一线电压低于欠电压保护定值，欠电压保护启动。
加三相正常电压，欠电压保护不动作；降低电压使任一线电压低于整定值，并经整
检验结果: √
6、TV断线告警功能校验：
加入三相正常电压，降低一相或两相使负序电压超过8V，装置延时4s发TV断线告警信号。
当负序电压低于7V时；TV断线返回。
再加入三相正常电压，降低电压使任一线
电压小于70V，并且任一相电流大于0.2A，装置延时4s发TV断线告警信号；当三相电压全部大于80V，或者三相电流全小于0.2A时，TV断线告警返回。
检验结果: √
八、整组试验
在做此项试验前应先检查保护装置与GPS对时装置连接良好，与监控系统通讯正常。
整组试验校验各保护逻辑及闭锁逻辑原理是否正确。
模拟故障，在装置看故障报告，在监控后台看有关开入量变位、保护信息、告警信息的内容是否正确，时标是否与保护装置一致，并检查开关动作情况及音响信号是否正确。
1）过流保护
2）零序过流保护
3）零序过压保护
九、定值与开关量状态的核查
将保护装置内系统定值、保护定值、开关量状态打印出来,其中定值报告应与现运行定值整定通知单一致；开关量状态与实际运行状态一致。
检验结果: √
十、投运前的检查
1. 检查端子排已按图纸接线
检验结果:√
2. 校核时钟
时间为:√
十一.结论
该装置可以投运。
