逆变器的两种电流型控制方式

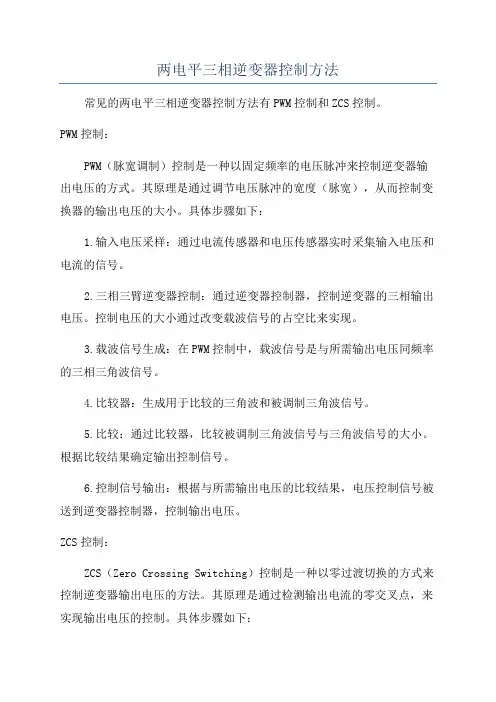

两电平三相逆变器控制方法
两电平三相逆变器控制方法常见的两电平三相逆变器控制方法有PWM控制和ZCS控制。
PWM控制：PWM（脉宽调制）控制是一种以固定频率的电压脉冲来控制逆变器输出电压的方式。
其原理是通过调节电压脉冲的宽度（脉宽），从而控制变换器的输出电压的大小。
具体步骤如下：1.输入电压采样：通过电流传感器和电压传感器实时采集输入电压和电流的信号。
2.三相三臂逆变器控制：通过逆变器控制器，控制逆变器的三相输出电压。
控制电压的大小通过改变载波信号的占空比来实现。
3.载波信号生成：在PWM控制中，载波信号是与所需输出电压同频率的三相三角波信号。
4.比较器：生成用于比较的三角波和被调制三角波信号。
5.比较：通过比较器，比较被调制三角波信号与三角波信号的大小。
根据比较结果确定输出控制信号。
6.控制信号输出：根据与所需输出电压的比较结果，电压控制信号被送到逆变器控制器，控制输出电压。
ZCS控制：ZCS（Zero Crossing Switching）控制是一种以零过渡切换的方式来控制逆变器输出电压的方法。
其原理是通过检测输出电流的零交叉点，来实现输出电压的控制。
具体步骤如下：1.输入电流采样：通过电流传感器实时采集输入电流信号。
2.逆变器控制：通过逆变器控制器，控制逆变器的输出电压。
控制电压的大小通过改变开关管的通断时间来实现。
3.输出电流检测：通过检测输出电流的过渡点，确定电流交叉点的时间。
4.输出电压控制：根据输出电流的过渡点时间，来确定开关管的通断时间。
通过调整通断时间，来控制输出电压的大小。
5.控制信号输出：根据输出电流的过渡点时间，逆变器控制器产生控制信号，控制开关管的通断。
这是两种常见的两电平三相逆变器控制方法。
无论是PWM控制还是ZCS控制，都能够实现对逆变器输出电压的精确控制，以满足不同应用的需求。
具体选择哪一种控制方法，取决于具体应用的要求和性能考虑。
6单相有源逆变的工作原理
6单相有源逆变的工作原理单相有源逆变器是将直流电能转换为交流电能的装置。
其工作原理是通过对输入的直流电源进行两级开关变换，使电源转换为高频交流电源，再通过滤波器将高频交流电源滤波成纯正弦波交流电。
单相有源逆变器主要由输入滤波电路、变换电路和输出滤波电路三部分组成。
1.输入滤波电路：输入滤波电路将直流电源输入电压进行滤波，消除直流电源输入电压中的杂散频率以及高次谐波，以保证逆变器的工作稳定性。
2.变换电路：变换电路是实现直流电能向交流电能转换的关键部件。
该电路包括变换器和逆变器两个部分。
变流器：变流器将直流电源的电能转换为高频交流电能。
变换器主要由三个部分组成：整流器、升压变换器和无级变压器。
首先，整流器将直流电源电能进行整流，转换为脉动电压。
然后，升压变换器将整流器输出的脉动电压转换为高频脉宽调制（PWM）电压。
最后，无级变压器将变换器输出的高频PWM电压转换为交流电。
逆变器：逆变器将高频交流电能转换为纯正弦波的交流电。
逆变器主要由电压型逆变器和电流型逆变器两种方式实现。
电压型逆变器通过交流电源的电压控制和调制，将高频交流电转换为所需输出电压的纯正弦波交流电。
电流型逆变器通过交流电源的电流控制和调制，将高频交流电转换为所需输出电流的纯正弦波交流电。
逆变器的关键部分是功率开关器件，通过对开关器件的控制和调制，实现高频交流电的转换。
3.输出滤波电路：输出滤波电路主要目的是对逆变器输出纯正弦波交流电进行滤波，消除高频脉宽调制的谐波干扰，以保证输出电压的平稳性和纯正性。
单相有源逆变器的控制方式有两种：电压控制和电流控制。
电压控制方式是通过对逆变电路的电压进行控制和调制，实现对输出电压的调节和稳定。
一般采用闭环控制，通过反馈电压信号，与参考信号进行比较，通过调整开关器件的通断状态，实现对输出电压的控制和调节。
电流控制方式是通过对逆变电路的电流进行控制和调制，实现对输出电流的调节和稳定。
一般采用开环控制，根据负载需求和逆变器性能特点，设定逆变器输出电流的参考值，通过调整开关器件的通断状态，实现对输出电流的控制和调节。
电压型逆变器电流型逆变器的区别
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电压型逆变器电流型逆变器的区别地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容论文摘要：在电机漏感上减小的情况下，可以相应地降低功率半导体器件的耐压要求，为了减小换流时间以提高逆变器的运行频率，也要求降低电动机的总漏感上。
下述问题涉及电流型逆变器内部结构，以串联二极管式电流型逆变器为讨论对象。
对异步电动机的从逆变器元件的选择对电机参数的要求。
串联二极管式电流型逆变器的品闸管和隔离二极管可以确定耐压值。
可以看到，在电机漏感上减小的情况下，可以相应地降低功率半导体器件的耐压要求。
另外，二极管换流阶段的持续时间可确定。
为了减小换流时间以提高逆变器的运行频率，也要求降低电动机的总漏感上。
因而，电流型逆变器要求异步电动机有尽可能小的漏感上。
这一点正好与电压型逆变器对异步电动机的要求相反。
在功率半导体器件耐压已知的情况下，应合理地选择电动机，以减小换流电容器的电容量。
从电动机运行的安全可靠性对电动机材料的要求，电动机在电流型逆变器供电的运行过程中，由干每次换流在电压波形中产生尖峰。
这个尖峰在数值上等于I,差加千正线电势波形之上。
因此，电动机在运行过程中实际承受的最高电压，于电动机额定线电压的峰值。
为了电动机安全地运行，应适当加强其绝缘。
由于电流矩形波对电动机供电在电动机内造成谐波损耗，逆变器在高于50赫的情况下运行时，电动机的损坏也有所增加。
为了不致因电机效率过低和温升过高造电动机过热而损坏，应适当降低电动机铜铁材料的电负荷。
在运行频率较高的情况下，应注意降低电动机的机械损耗和铁耗。
起动转矩和避免机振对电动机结构的要求。
电动机低频起动时，起动转矩的平均值和转矩的波动率。
两种典型控制方法在逆变器控制器中的比较
两种典型控制方法在逆变器控制器中的比较0 引言逆变器可以采用的控制方法种类繁多，不同的控制方法都有其独特的优点及适用场合[1][2]。
从控制环路的角度看，可以分为开环控制、单环控制、双环控制以及多环控制。
开环控制无论在静态特性或动态特性方面都无法满足UPS逆变器的要求。
为了获得逆变器输出电压良好的静态和动态特性，可以采用输出电压单环瞬时值反馈控制。
这种控制方法能够实时地调节输出电压的波形，比较好地抑制元器件的非线性特性和直流母线电压波动带来的影响，在一定程度上改善了逆变器的静态和动态特性。
但是由于这种控制方法只有单电压环控制，当负载发生比较大的动态变化时（如负载的电流突然变大），逆变器的输出电压会有比较大的畸变，而且动态调节比较慢。
由于这种系统是二阶振荡环节，负载越轻，动态调整时间越长，且轻载时闭环系统的根轨迹靠近虚轴，系统稳定性差。
为了进一步提高逆变器的控制特性，可以采用双环和多环控制，由于多环控制比较复杂，目前实际应用中采用很少。
双环控制由于控制性能良好，控制方便而得到了较多的应用。
本文针对输出电压和滤波电容电流反馈以及输出电压和滤波电感电流反馈的两种典型双环控制方法进行了对比分析。
1 两种反馈环路的逆变器控制模型图1是全桥逆变器的主电路图，Vd是直流电压源，S1～S4是4个IGBT开关管，L和C 是滤波电感和滤波电容，用于滤除逆变系统中的高次谐波。
rL和rC是滤波电感和滤波电容的等效串联阻抗。
ZL是负载，负载可以是纯阻性也可以是非线性等。
图1所示的逆变器主电路图由于开关器件的存在是个非线性系统。
但是，当器件的开关频率远远大于逆变器输出电压的基波频率时，可以用状态空间平均和线性化技术来分析。
按照图1所示，可以得到下面的逆变器模型的动态方程：（1）（2）v0=（3）iL=iC＋iZ（4）式中：iC，iL，iZ分别是电感、电容、负载的电流。
图1 全桥逆变器的主电路上面的动态方程显示了逆变器中各个量的相互关系。
逆变器反馈原理

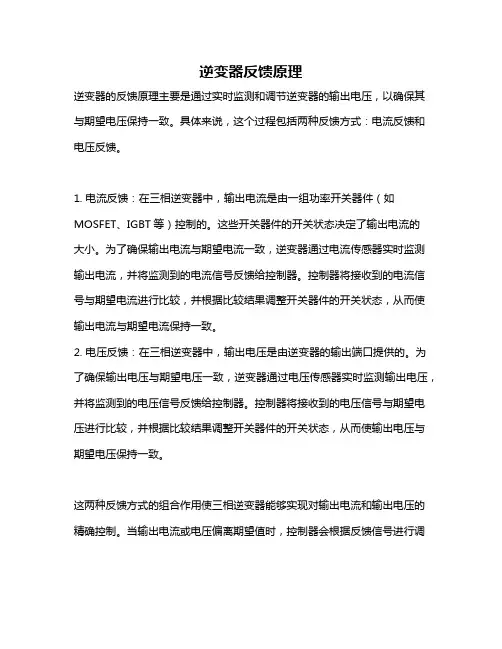

逆变器反馈原理
逆变器的反馈原理主要是通过实时监测和调节逆变器的输出电压，以确保其与期望电压保持一致。
具体来说，这个过程包括两种反馈方式：电流反馈和电压反馈。
1. 电流反馈：在三相逆变器中，输出电流是由一组功率开关器件（如MOSFET、IGBT等）控制的。
这些开关器件的开关状态决定了输出电流的
大小。
为了确保输出电流与期望电流一致，逆变器通过电流传感器实时监测输出电流，并将监测到的电流信号反馈给控制器。
控制器将接收到的电流信号与期望电流进行比较，并根据比较结果调整开关器件的开关状态，从而使输出电流与期望电流保持一致。
2. 电压反馈：在三相逆变器中，输出电压是由逆变器的输出端口提供的。
为了确保输出电压与期望电压一致，逆变器通过电压传感器实时监测输出电压，并将监测到的电压信号反馈给控制器。
控制器将接收到的电压信号与期望电压进行比较，并根据比较结果调整开关器件的开关状态，从而使输出电压与期望电压保持一致。
这两种反馈方式的组合作用使三相逆变器能够实现对输出电流和输出电压的精确控制。
当输出电流或电压偏离期望值时，控制器会根据反馈信号进行调
节，使输出电流和电压恢复到期望值。
这种回馈原理的作用是确保逆变器输出的交流电具有稳定的幅值和频率，以满足电力系统的要求。
以上信息仅供参考，如果您还有疑问，建议咨询专业人士。
光伏并网逆变器控制有哪几种方法

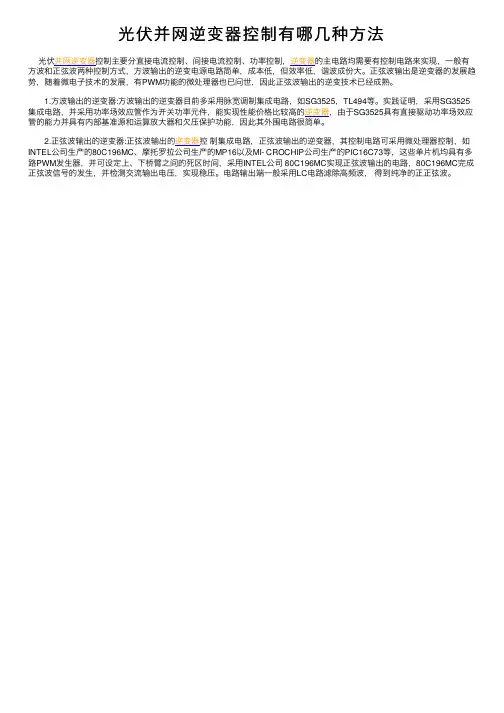

光伏并⽹逆变器控制有哪⼏种⽅法
光伏并⽹逆变器控制主要分直接电流控制、间接电流控制、功率控制，逆变器的主电路均需要有控制电路来实现，⼀般有⽅波和正弦波两种控制⽅式，⽅波输出的逆变电源电路简单，成本低，但效率低，谐波成份⼤。
正弦波输出是逆变器的发展趋势，随着微电⼦技术的发展，有PWM功能的微处理器也已问世，因此正弦波输出的逆变技术已经成熟。
1.⽅波输出的逆变器:⽅波输出的逆变器⽬前多采⽤脉宽调制集成电路，如SG3525，TL494等。
实践证明，采⽤SG3525集成电路，并采⽤功率场效应管作为开关功率元件，能实现性能价格⽐较⾼的逆变器，由于SG3525具有直接驱动功率场效应管的能⼒并具有内部基准源和运算放⼤器和⽋压保护功能，因此其外围电路很简单。
2.正弦波输出的逆变器:正弦波输出的逆变器控制集成电路，正弦波输出的逆变器，其控制电路可采⽤微处理器控制，如INTEL公司⽣产的80C196MC、摩托罗拉公司⽣产的MP16以及MI- CROCHIP公司⽣产的PIC16C73等，这些单⽚机均具有多路PWM发⽣器，并可设定上、下桥臂之间的死区时间，采⽤INTEL公司 80C196MC实现正弦波输出的电路，80C196MC完成正弦波信号的发⽣，并检测交流输出电压，实现稳压。
电路输出端⼀般采⽤LC电路滤除⾼频波，得到纯净的正正弦波。
电压型逆变器与电流型逆变电路的定义及特点
比较电压型逆变器和电流型逆变器的特点先两者都属于交-直-交变频器，由整流器和逆变器两部分组成。
由于负载一般都是感性的，它和电源之间必有无功功率传送，因此在中间的直流环节中，需要有缓冲无功功率的元件。
如果采用大电容器来缓冲无功功率，则构成电压源型变频器；如采用大电抗器来缓冲无功功率，则构成电流源型变频器。
电压型变频器和电流型变频器的区别仅在于中间直流环节滤波器的形式不同，但是这样一来，却造成两类变频器在性能上相当大的差异，主要表现列表比较如下：电压型变频器与电流型变频器的性能比较1、储能元件：电压型变频器——电容器；电流型——电抗器。
2、输出波形的特点：电压形电压波形为矩形波电流波形近似正弦波；电流型变频器则为电流波形为矩形波电压波形为近似正弦波3、回路构成上的特点，电压型有反馈二极管直流电源并联大容量电容（低阻抗电压源）；电流型无反馈二极管直流电源串联大电感（高阻抗电流源）电动机四象限运转容易。
4、特性上的特点，电压型为负载短路时产生过电流，开环电动机也可能稳定运转；电流型为负载短路时能抑制过电流，电动机运转不稳定需要反馈控制电流型逆变器采用自然换流的晶闸管作为功率开关，其直流侧电感比较昂贵，而且应用于双馈调速中，在过同步速时需要换流电路，在低转差频率的条件下性能也比较差；高压变频器的结构特征1.1电流型变频器变频器的直流环节采用了电感元件而得名，其优点是具有四象限运行能力，能很方便地实现电机的制动功能。
缺点是需要对逆变桥进行强迫换流，装置结构复杂，调整较为困难。
另外，由于电网侧采用可控硅移相整流，故输入电流谐波较大，容量大时对电网会有一定的影响。
1.2电压型变频器由于在变频器的直流环节采用了电容元件而得名，其特点是不能进行四象限运行，当负载电动机需要制动时，需要另行安装制动电路。
功率较大时，输出还需要增设正弦波滤波器。
1.3高低高变频器;采用升降压的办法，将低压或通用变频器应用在中、高压环境中而得名。
逆变器的两种电流型控制方式
逆变器的两种电流型控制方式摘要：研究分析了逆变器的两种双环瞬时反馈控制方式——电流型准PWM控制方式和三态DPM电流滞环跟踪控制方式，介绍其工作原理，分析比较其动态和静态性能，并给出具体实现电路及系统仿真结果。
电流型双环控制技术在DC/DC变换器中广泛应用，较单电压环控制可以获得更优良的动态和静态性能[3]。
其基本思路是以外环电压调节器的输出作为内环电流给定，检测电感(或开关)电流与之比较，再由比较器的输出控制功率开关，使电感和功率开关的峰值电流直接跟随电压调节器的输出而变化。
如此构成的电流、电压双闭环变换器系统瞬态性能好、稳态精度高，特别是具有内在的对功率开关电流的限流能力。
逆变器(DC/AC变换器)由于交流输出，其控制较DC/DC变换器复杂得多，早期采用开关点预置的开环控制方式[1]，近年来瞬时反馈控制方式被广泛研究，多种各具特色的实现方案被提出，其中三态DPM(离散脉冲调制)电流滞环跟踪控制方式性能优良，易于实现。
本文将电流型PWM控制方式成功用于逆变器控制，介绍其工作原理，与电流滞环跟踪控制方式比较动态和静态性能，并给出仿真结果。
1三态DPM电流滞环跟踪控制方式电流滞环跟踪控制方式有多种实现形式[1，2，4，5]，其中三态DPM电流滞环跟踪控制性能较好且易于实现[1]。
参照图1，它的基本工作原理是：检测滤波电感电流iL，产生电流反馈信号if。
if与给定电流ig相比较，根据两个电流瞬时值之差来决定单相逆变桥的4个开关在下一个开关周期中的导通情况：ig－if>h时（h见图1，为电流滞环宽度，可按参考文献[1]P64式5 2选取）S1、S4导通，UAB=＋E，＋1状态；ig－if－h时S2、S3导通，UAB="－"E，－1状态；|ig－if|h时S1、S3或S2、S4导通，UAB="0，"0状态。
两个D触发器使S1～S4的开关状态变化只能发生在周期性脉冲信号CLK(频率2f)的上升沿，也就是说开关点在时间轴上是离散的，且最高开关频率为f。
单相逆变器闭环控制原理
单相逆变器闭环控制原理
单相逆变器的闭环控制原理主要涉及到两个闭环控制：电压闭环控制和电感电流内环控制。
电压闭环控制是为了实现输出电压的恒定。
通过引入电压负反馈，系统能够根据实际输出电压与设定电压的差值进行调节，进而保持输出电压的稳定。
然而，引入电压闭环可能会使系统稳定性变差，因此需要在设计时进行权衡和优化。
电感电流内环控制是为了增强系统的稳定性和限制输出电流的大小。
通过引入电感电流负反馈，系统能够根据实际电感电流与设定电流的差值进行调节，从而限制逆变器的输出电流，防止逆变器过流。
这种控制方式能够快速响应负载电流波动，但电感电流不能突变，因此对负载电流扰动的抑制能力较弱。
在实际应用中，可以根据具体需求和系统特性选择合适的闭环控制方式，并进行相应的参数调整和优化。
同时，还需要注意闭环控制可能带来的问题，如稳定性、抗干扰能力和动态响应等，并在设计时采取相应的措施进行解决。
电力电子技术复习范围 (1)
一．1．电力电子技术通常可分为电力电子器件制造技术和变流技术两个分支。
2．在电流型逆变器中，输出电压波形为正弦波，输出电流波形为矩形波。
3．PWM逆变电路的控制方法有计算法和调制法两种。
其中调制法又可以分为异步调制和同步调制两种。
4．为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态，当器件的工作频率较高时，开关损耗会成为主要的损耗。
5．单相桥式全控整流电路，在交流电源一个周期里，输出电压脉动 3 次。
6．在PWM控制电路中，载波频率与调制信号频率之比称为载波比，当它为常数时的调制方式称为同步调制。
7．有源逆变指的是把直流能量转变成交流能量后送给电网的装置。
8．SPWM脉宽调制型变频电路的基本原理是：对逆变电路中开关器件的通断进行有规律的调制，使输出端得到一系列幅值相等脉冲列来等效正弦波。
9．具有自关断能力的电力半导体器件称为全控型器件。
10．晶闸管的伏安特性指的是阳极电压和阳极电流的关系。
11．改变频率的电路称为变频电路，变频电路可以分为交交变频电路和交直交变电路两种类型，前者又称为直接变频电路，后者又称为间接变频电路。
12．三相桥式全控整流电路中带大电感负载，控制角α的范围是 0°到90°。
13．直流斩波电路是一种变换电路。
14．在单相半控桥式带电感性负载电路中，在负载两端并联一个续流二极管的作用是防止失控现象产生。
15．三相全控桥式整流电路带电阻负载，当触发角α=0°时，输出的负载电压平均值为2.34U2 。
16.单相桥式全控整流电路电阻性负载的移相范围为________，三相桥式全控整流电路电阻性负载的移相范围为_____0°~120°_______.17．对于单相全波电路，当控制角0<α<90°时，电路工作在_____整流_______状态，当控制角90°<α<180°时，电路工作在_____逆变_______状态。
二电平和三电平逆变器svpwm调制方法-概述说明以及解释
二电平和三电平逆变器svpwm调制方法-概述说明以及解释1.引言1.1 概述概述部分应该对二电平和三电平逆变器svpwm调制方法进行简要介绍，说明其在逆变器领域中的重要性和应用。
可以按照以下方式编写该部分的内容：概述逆变器是一种将直流电能转换为交流电能的装置，广泛应用于电力电子领域。
在逆变器的调制方法中，svpwm是一种常用且有效的调制技术。
根据逆变器的拓扑结构的不同，svpwm调制方法可以分为二电平和三电平两种。
二电平逆变器svpwm调制方法通过对逆变器开关管的控制，使输出波形接近正弦波，并最大化功率输出。
其调制原理是将高频三角波与标准正弦波进行比较，通过控制开关管的导通时间实现输出波形的控制。
二电平逆变器svpwm调制方法具有简单、可靠的特点，在许多应用中得到广泛使用。
相比之下，三电平逆变器svpwm调制方法引入了一个额外的中点电压，可以提供更高的输出电压质量。
其调制原理是将标准正弦波与两个输出电压等级的三角波进行比较，通过控制开关管的导通时间和电平，实现输出波形的更精确控制。
三电平逆变器svpwm调制方法适用于高功率应用和对输出电压质量要求较高的场景。
本文将重点探讨二电平和三电平逆变器svpwm调制方法的调制原理和实现方式，比较其优缺点，并对其应用前景进行展望。
二电平和三电平逆变器svpwm调制方法的研究对提高逆变器效率、降低谐波失真以及满足不同应用需求具有重要意义。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的结构进行概括和简要说明。
可以按照以下方式编写:本文主要围绕着二电平逆变器SVPWM调制方法和三电平逆变器SVPWM调制方法展开讨论。
文章结构如下：第一部分为引言，包括概述、文章结构和目的。
在概述中，将会介绍逆变器的作用和重要性，以及SVPWM调制方法在逆变器中的应用背景。
文章结构将会简要列举本文的章节和主要内容。
目的部分将明确本文旨在比较二电平和三电平逆变器SVPWM调制方法的优劣以及探讨其应用前景。
逆变器 控制方法
逆变器控制方法逆变器控制方法是指对逆变器进行有效控制以实现所需的功率转换功能。
逆变器通常由开关管、滤波电感和电容等元件组成，主要用于将直流电转换为交流电。
目前常见的逆变器控制方法有PWM调制控制和谐波控制两种。
1. PWM调制控制方法：PWM调制是一种通过改变开关器件的工作周期和占空比来控制逆变器输出电压形状的方法。
PWM调制主要包括两种方式：单极性和双极性。
单极性PWM控制方法采用单个电压极性来控制逆变器输出。
具体实现方式是通过比较器比较参考信号和三角波信号，产生一个以参考信号为准的PWM信号。
然后将这个PWM信号作为控制信号提供给逆变器的开关管，从而控制开关管的导通与关闭。
这种方法简单易行，但在控制输出电压的谐波含量和质量方面存在一些问题。
双极性PWM控制方法是一种改进的PWM控制方法，它在单极性PWM的基础上引入了双极性载波信号。
双极性PWM方法具有更好的谐波抑制能力和较低的总谐波失真。
具体来说，通过比较参考信号和带有双极性载波信号的三角波信号，产生两个PWM信号，分别作为开关管的控制信号。
这种方法可以减少逆变器输出电压的谐波含量，提高电压质量。
2. 谐波控制方法：谐波控制方法主要通过加入谐波电流进行逆变器的控制，以实现对输出电压的控制和优化。
该方法是通过控制逆变器输出的电流波形，使得输出电压谐波含量达到一定目标值。
谐波控制方法主要有三种类型：电流控制型、电压控制型和混合控制型。
电流控制型谐波控制方法是通过控制逆变器的输出电流波形来实现对输出电压的控制。
实现方式有多种，比如加入谐波电流的方法，调整通路导致的不对称谐波的方法等。
电压控制型谐波控制方法则是通过控制逆变器的输出电压波形来实现对输出电压的控制。
实现方式主要有无源滤波器和主动滤波器两种。
无源滤波器主要是通过选择合适的电抗器和电容器的组合来实现对谐波信号的滤波和补偿。
主动滤波器则是通过添加逆变器和滤波器之间的控制回路来实现对谐波电压的补偿。
逆变器及其控制技术变频器及其控制技术
出
按拓扑结构分类
15 16
17 18
19
PWM(脉宽调制)变频器：采用PWM技 术来调节输出电压的波形和频率
SVPWM(正弦脉冲宽度调制)变频器： 采用SVPWM技术产生更精确的PWM波 形
变频器及其控制技术
变频器的应用
电机调速：通过改变电机的输入频率，实现对电机速度的精确控制 节能减排：在风机、泵类负载中，通过调节电机转速实现流量和压力的调节，达到节 能目的 自动化生产线：用于控制生产线的电机速度，实现生产线的自动化和柔性化 电梯和空调系统：用于控制电梯的速度和空调系统的温度 工业机器人：用于控制机器人的运动轨迹和速度 牵引传动：在地铁、铁路、轻轨等交通工具中，用于电机的牵引传动 化工和制药行业：用于控制化学反应速度和物料输送 船舶和航空领域：用于控制船舶和航空器的推进系统
-
目录
CONTENTS
1 逆变器及其控制技术 2 变频器及其控制技术
2
PART 1
第1部分
逆变器及其控制技术
逆变器及其控制技术
逆变器简介
逆变器是一种将直流电转换为交 流电的电力电子设备。它在许多 领域都有广泛的应用，如可再生 能源系统、UPS(不间断电源)、 汽车和船舶电力系统等。逆变器 的主要功能是将直流电转换为交 流电，以便为各种设备提供电源 或进行电网交互
逆变器的工作原理
逆变器及其控制技术
逆变器的工作原理主要基于半导体开关器 件，如晶体管、场效应管和绝缘栅双极晶 体管(IGBT)等。通过控制这些开关器件的 导通和关断，逆变器可以产生交流电
通常，逆变器采用PWM(脉宽调制)或SPWM( 正弦脉宽调制)等控制方式来调节输出电 压和频率。这些控制方式通过对脉冲宽度 进行调制，实现电压和频率的调节，从而 使逆变器能够输出所需的交流电
SPWM逆变原理及控制方法
确定a1的值，再令两个 不同的an=0 (n= 1, 3, 5 …)，就可建三个方 程，求得a1、a2和a3
O a 1
-U d
a2 a3
p
2p
wt
24
2.2 SPWM逆变及其控制方法
消去两种特定频率的谐波
在三相对称电路的线电压中，相电压所含的3次谐波相 互抵消。 可考虑消去5次和7次谐波，得如下联立方程：
给定 a1 ，解方程可得 a1 、 a2 和 a3 。a1变，a1、a2和a3也相 应改变。
25
2.2 SPWM逆变及其控制方法
一般在输出电压半周期内，器件通、断各k次，考 虑到PWM波四分之一周期对称，k个开关时刻可控， 除用一个自由度控制基波幅值外，可消去k-1个频 率的特定谐波
k的取值越大，开关时刻的计算越复杂
u O uUN'
Ud
2 -
urU
uc urV
urW
t
Ud
2
O
t
fr很低时，fc也很低，由调制带来的 fr很高时，fc会过高，使开关器件难
uVN' O uWN' O
29t
t
2.2 SPWM逆变及其控制方法
3）分段同步调制——
异步调制和同步调制的综合应用
把整个fr范围划分成若干个频段， 每个频段内保持N恒定，不同频段 的N不同 在 fr 高的频段采用较低的 N ，使载 波频率不致过高；在fr低的频段采 用较高的N，使载波频率不致过低
与计算法及调制法相比相同开关频率时输出电流中高次谐波含量多闭环控制是各种跟踪型pwm变流电路的共同特点4722spwm逆变及其控制方法滞环比较方式电压跟踪控制把指令电压u和输出电压u进行比较滤除偏差信号中的谐波滤波器的输出送入滞环比较器由比较器输出控制开关器件的通断从而实现电压跟踪控制4822spwm逆变及其控制方法滞环比较方式电压跟踪控制和电流跟踪控制电路相比只是把指令和反馈信号从电流变为电压u0时输出电压u为频率较高的矩形波相当于一个自励振荡电路u为交流信号时只要其频率远低于上述自励振荡频率从u中滤除由器件通断产生的高次谐波后所得的波形就几乎和相同从而实现电压跟踪控制4922spwm逆变及其控制方法基本原理不是把指令信号和三角波直接进行比较而是通过闭环来进行控制把指令电流iuiv和iw和实际输出电流iuiviw进行比较求出偏差通过放大器a放大后再去和三角波进行比较产生pwm波形放大器a通常具有比例积分特性或比例特性其系数直接影响电流跟踪特性特点开关频率固定等于载波频率高频滤波器设计方便为改善输出电压波形三角波载波常用三相三角波载波和滞环比较控制方式相比这种控制方式输出电流所含的谐波少三相三角波发生电路5022spwm逆变及其控制方法120cos120cossincos三相交流相电压可以由一个空间电压矢量或其两个分量代替假定一个新的电压空间矢量120sin120cos120cos120sin120cos120cos可以推导出新电压空间矢量与三相交流相电压之间的关系5122spwm逆变及其控制方法cnbncnbn矩阵表示新电压空间矢量与三相交流相电压之间的关系即为
