许继迅达电梯最新故障代码

合集下载

迅达扶梯故障代码

迅达扶梯故障代码

迅达930O M F3出错表E10 上端左侧梳齿板触点E11 上端左侧扶手带入口触点E12 上端裙板触点E13 下端控制接触器E14 下端急停E15 下端左侧梳齿板触点E16 下端左侧扶手带入口触点E17 涨紧链触点E18 马达超速-E19 驱动链断裂触点E1A 上端烟雾探测器E1b 扶手带在位触点E1c 马达欠速E1d 上端梯级防跳触点E1E 下端梳齿板加热E1F 下端裙板触点E20 手轮触点E21 紧急拉线开关E22 STOP开关1,上端E23 STOP开关2,上端E24 PTC热敏电阻,上端E25 接触器跌落检查E26 运行方向出错E27 STOP开关1,下端E28 下端梯级水平触点E29 STOP开关2,下端E2A 上端STOP开关E2b 扶手带延伸触点E3C 下端STOP开关E2d 变频器故障E2E 外控制柜STOP开关E2F 上端地面盖板触点E30 PES超速E31 PES欠速E32 左侧扶手带监控器E33 右侧扶手带监控器E34 工作制动器触点E35 安全制动器动作E36 上端梯级下沉触点E37 STOP开关1,外部控制屏E38 制动距离检测信号发生器E39上端梯级或踏板丢失E3A 上端梯级监控传感器故障E3b 下端梯级或踏板丢失E3C 下端梯级监控传感器故障E3d 上端控制接触器E3E PEM(PES1)超速E3F PEM(PES1)欠速E41 钥匙开关停止(软停车)E42 STOP开关2,外部控制屏E43 油位,驱动马达E44 参数丢失E45 SRE-A脱落检查出错E46 扶手驱动链触点E47 外部停车E48 上端右侧扶手带入口触点E49 下端右侧扶手带入口触点E4A 上端右侧梳齿板触点E4b 下端右侧梳齿板触点E4C 安全电路中断E4E 下端地面盖板触点E4F 停止运行EA0 PEM硬件复位EA1 PES硬件复位EA2 PES1硬件复位EA3 PES2硬件复位EA4 PES3硬件复位EA5 ALCD80硬件复位EA6 PEM总线重试复位EA7 PES总线重试复位EA8 PES1总线重试复位EA9 PES2总线重试复位EAA PES3总线重试复位EAb ALCD80总线重试复位EAC PEM缓冲器溢出复位EAd PES缓冲器溢出复位EAE PES1缓冲器溢出复位EAF PES2缓冲器溢出复位Eb0 PES3缓冲器溢出复位Eb1 ALCD80缓冲器溢出复位Eb2 PEM故障信息复位Eb3 PES故障信息复位Eb4 PES1故障信息复位Eb5 PES2故障信息复位Eb6 PES3故障信息复位Eb7 ALCD80故障信息复位Eb8 PEM-PEM复位Eb9 PES-PEM复位EbA PES1-PEM复位Ebb PES2-PEM复位EbC PES3-PEM复位Ebd ALCD80复位bE PEM超时复位EbF PES超时复位EC0 PES1超时复位EC1 PES2超时复位EC2 PES3超时复位EC3 ALCD80复位EC4 PEM-FCOM3复位EC5 PES-FCOM3复位EC6 PES1-FCOM3复位EC7 PES2-FCOM3复位EC8 PES3-FCOM3复位EC9 ALCD80-FCOM3复位ECA PEM-PES印板复位ECb 电压接通复位ECC 梳齿板触点2,下左ECd 梳齿板触点2,下右ECE 梳齿板触点2,上左ECF 梳齿板触点2,上右Ed1 下端烟雾探测器Ed2 中段裙板触点Ed3 相位故障Ed4 上端橡皮带触点Ed5 下端橡皮带触点Ed6 阻塞装置(机械锁定装置)Ed7 上端梳齿板加热Ed8 下端梯级上跳触点Ed9 制动衬监控器EdA 大楼内的急停开关Edb 水位监控EdC 接触器吸合检查EdE PTC热敏电阻,下部EdF 润滑故障停车EE0 底部系统特定错误EE1 顶部系统特定错误EE2-EE3-EE4-EE5-EE6-EE7-EE8-EE9-EEA-EEb-EEC-EEd-EEE-EEF-EEr 系统特定错误。

迅达_扶梯_9300_故障代码表

迅达_扶梯_9300_故障代码表

迅达_扶梯_9300_故障代码表迅达电扶梯( 9300, M-F3 ) 故障代码表位置注解代号故障代码参数电子板插参数参数內容上左梳齿板前后移动触点KKP-TL E 10 P1084 X2.24 (S) P760 0X0040上左扶手带入口触点KHLE-TL E 11 P1078 X2.26 (S) P761 0X0040上围裙板触点KSL-T E 12 P1089 X1.25 (S) P762 0X0040下控制接触器(不吸合) SKVB E 13 P1263 X2. 5 (M) P763 0X0040 紧急停车DH E 14 P1000-2 P764 0X0000下左梳齿板前后移动触点KKP-BL E 15 P1082 X2.24 (M) P765 0X0040下左扶手带入口触点KHLE-BL E 16 P1076 X2.26 (M) P766 0X0040梯级张力链延伸触点KKS-B E 17 P1086 X1.27 (M) P767 0X0044 马达超速15% INBMG E 18 P768 0X0044主驱动链断裂触点KAK-T E 19 P1068 X1.35 (S) P769 0X0045 上烟雾探测器KBFM-T E 1A P1070 X1.33 (S) P770 0X0040扶手带松脫触点KHLA E 1b P1097 IM P771 0X0040马达速度过慢INBMG E 1C P772 0X0044上梯级弹跳触点KUS-T E 1d P1090 X1.21 (S) P773 0X0040下梳齿板加热器RTHFK-B E 1E P1094 X1.32 (M) P774 0X0040 下围裙板触点KSL-B E 1F P1080 X1.25 (M) P775 0X0040飞轮触点KHR E 20 P776 0X0040紧急拉动停制KHRL E 21 P1113 IM (M) P777 0X0040上制停按鍵 1 JH1-T E 22 P1111 IM (M) P778 0X0040上梳齿板垂直移动触点KKPV-T E 23 P1112 IM (M) P779 0X0040上PTC热敏开关WTHM-T E 24 P1092 X1.36 (S) P780 0X0040接触器复位检查(不释放) SFE E 25 P1016 X2.29 (S) P781 0X0040 運行方向出錯INVK E 26 P782 0X0044下制停按鍵1 JH1-B E 27 P1109 IM (M) P783 0X0040下梯级下沉触点KKA-B E 28 X2.28 (M) P784 0X0040下梳齿板垂直移动触点KKPV-B E 29 P1110 IM (M) P785 0X0040上停止开关JH-T E 2A P1067 X2.31 (S) P786 0X0040扶手带拉長接點KHLL E 2b P1098 IM (M) P787 0X0040下停止开关JH-B E 2C P1066 X2.31 (M) P788 0X0040變頻器故障GFU E 2d P1064 X2.35 (S) P789 0X0040停止开关(外控制櫃) JH-A E 2E P1065 IM (M) P790 0X0040上梯蓋板触点KDMR-T E 2F P1073 X2.32 (S) P791 0X0040PES 超速15% INVK-T/B E 30 P792 0X0044PES 欠速INVK-T/B E 31 P793 0X0044左扶手带監控触点INHL-L E 32 P1129 X2.15 (M) P794 0X0040 右扶手带監控触点INHL-R E 33 P1130 X2.18 (M) P795 0X0040 制动器触点MGB (KB) E 34 P1011 X1.27 (S) P796 0X0040安全制动器触点MGBA E 35 P1012 X1.34 (S) P797 0X0040上梯级水平触点KKA-T E 36 P1081 X2.28 (S) P798 0X0040停止开关1 (外控制櫃) JH1-A E 37 P1107 IM (M) P799 0X0040 制动距離检测傳感器INBMG E 38 P800 0X0040 上缺失梯级或踏板INVK-T E 39 P801 0X0044上梯级監控傳感器故障INVK-T E 3A P802 0X0040下缺失梯级或踏板INVK-B E 3b P803 0X0044下梯级監控傳感器故障INVK-B E 3C P804 0X0040上控制接触器(不吸合) SKVT E 3d P1019 X2.23 (S) P805 0X0040 PEM (PES1) 超速15% INVK-T/B E 3E P806 0X0044PEM (PES1) 欠速INVK-T/B E 3F P807 0X0044PES 接触器释放检查SKV E 40 V4010或以上P808 0X0040鎖匙开关停止(軟停车) SOFT STOP E 41 P809 0X0000停止开关2 (外控制櫃) JH2-A E 42 P1108 IM (M) P810 0X0040 油量, 行车马达KOMH E 43 P1115 IM (M) P811 0X0040参数丟失EEPROM E 44 P812 0X0040SRE-A 复位检测故障SRE-A E 45 P813 0X0040扶手带傳动触点KHLK E 46 P1116 IM (M) P814 0X0040外置停機訊号STOP_BS E 47 P1104 IM (M) P815 0X0000上右扶手带入口触点KHLE-TR E 48 P1079 X2.27 (S) P816 0X0040下右扶手带入口触点KHLE-BR E 49 P1077 X2.27 (M) P817 0X0040上右梳齿板前后移动触点KKP-TR E 4A P1085 X2.25 (S) P818 0X0040下右梳齿板前后移动触点KKP-BR E 4b P1083 X2.30 (M) P819 0X0040安全回路中断RSK E 4C P1015 P820 0X0000DC 901 E 4d下梯蓋板触点KDMR-B E 4E P1072 X2.32 (M) P822 0X0040停止運行 E 4F P823 0X0000左扶手带監控触点(PES) INHL-L E 50 V4013或以上右扶手带監控触点(PES) INHL-R E 51 V4013或以上入口監察, 運行方向改變 E 52 V4013或以上Seismic 監察器SEIS E 53 V4013或以上梯道光电感應欄PHTK-B E 54 V4013或以上制动器电阻WFU E 55 V4013或以上玻璃裝修監察RKGL E 56 V4013或以上維修人員在場EOS E 57 V4014或以上PEM硬件复位(初始化) FOS E A0PES硬件复位(初始化) FOS E A1PES1硬件复位(初始化) FOS E A2PES2硬件复位(初始化) FOS E A3PES3硬件复位(初始化) FOS E A4ALCD 80 硬件复位FOS E A5PEM 匯流排(BUS) 重算重置FOS E A6PES 匯流排(BUS) 重算重置FOS E A7PES1 匯流排(BUS) 重算重置FOS E A8PES2 匯流排(BUS) 重算重置FOS E A9PES3 匯流排(BUS) 重算重置FOS E AAALCD 80 匯流排(BU 迅达电扶梯( 9300, M-F3 ) 故障代码表位置注解代号故障代码参数电子板插参数参数內容下梯级上跳触点KUS-B E d8 P1090 X1.21 (M) P960 0X0040刹车制动带監控KBB E d9 P1096 IM (M) P961 0X0040大樓停機开关訊号RHBS E dA P1099 IM (M) P962 0X0000水位監控KWS E db P1102 IM (M) P963 0X0040接触器吸持检查SK E dC P964 0X0040下PTC 电阻WTHM-B E dE P1103 IM (M) P966 0X0040潤滑系統故障停機KDZS E dF P967 0X0040下指定故障KSPEZ-B E E0 P1100 IM (M) P968 0X0040上指定故障KSPEZ-T E E1 P1101 IM (S) P969 0X0040指定故障1 KSPEZ-1 E E2 P1105 IM (M) P970 0X0040指定故障2 KSPEZ-2 E E3 P1106 IM (M) P971 0X0040PEM 过热 E E4 V4013或以上PES 过热 E E5 V4013或以上PES1 过热 E E6 V4013或以上梯级或踏板缺失PEM (PES1) INVK-B E E7 V4010或以上P975 0X0044指定故障SKUE 1 E E8 P976 0X0044指定故障SKUE 2 E E9 P977 0X0044制动距離过長IMBMG E EA P978 0X0045串連式的制停 E Eb P979 0X0040感應器缺損PEM (PES1) INVK-T E EC V4010或以上P9800X0040指定故障 E Ed P981 0X0040指定故障 E EE P982 0X0040指定故障 E EF P983 0X0040梯级或踏板缺失PES INVK-T E F0 V4010或以上感應器缺損PEM (PES1) INVK-B E F1 V4010或以上PES 系統检测 E F2 V4010或以上PEM (PES1) 系統检测 E F3 V4010或以上PES 系統检测 E F4 V4010或以上PEM (PES1) 系統检测 E F5 V4010或以上正常制动器释放检查RB E F6 V4013或以上補助制动器释放检查RGBA E F7 V4013或以上电器系統鎖定故障ANSI E Er S) 重算重置FOS E Ab。

许继迅达电梯SCH5600-故障[1]

许继迅达电梯SCH5600-故障[1]

安全回路错误1、安全回路断开现象1:安全回路某一开关断开,请检查安全回路的开关。

现象2:冲顶或墩底。

2、安全故障,安全接触器触点状态与线圈状态不一致:现象1:触点接触不良或输入的输入类型不正确。

现象2:高压口线圈状态输入损坏,线圈电压过高。

现象3:线圈电压过低(小于AC100V)。

现象4:线圈未加浪涌保护器,造成主板输入电容损坏。

ER03KMC状态不符错误1:控制系统输出主接触器(KMC)指令后,主接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:输入类型中X18有效逻辑输入错误。

ER04KMY状态不符错误1:控制系统输出运行接触器指令后,运行接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:电梯停止运行时,控制系统断开输出后,运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时,换向运行,使乘客本次运行无法到达目的层。

更换接触器即可解决该问题。

3:输入类型中X17有效逻辑输入错误。

ER05KMB状态不符错误1:控制系统输出开闸指令后,抱闸继电器无法闭合,或继电器触点接触不良,检查接线是否正确,检查继电器是否损坏。

2:输入类型中X19有效逻辑输入错误。

ER06SSUS(上强换1)在上限位动作时不动作1:上强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

ER07SSDS(下强换1)在下限位动作时不动作1:下强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

开门错误1:开门信号输出后未收到开门到位信号,门机信号断线、双稳态开关损坏等。

2:门机处于手动或开门错误,门锁没有打开。

ER09门机变频器故障检测到门机变频器故障(非检修状态)。

ER11编码器来的脉冲过少,或者方向错误1:控制系统给定速度后,变频器未按给定速度运转。

可能的原因:现象1:给定连接线接触不良(多段速度给定信号线);现象:2:设定的运转时间过长,多段给定时,有些型号的变频器有开闸延时运行时间设定,设定时间如大于2.5秒时易出现该保护;现象3:负载过重,变频器在重载条件下无法起动或起动过程太慢。

超详细迅达扶梯_(_9300,_M-F3_)故障代码表

超详细迅达扶梯_(_9300,_M-F3_)故障代码表

P948 P949 P950 P951 P953 P954 P955 P956 P957 P958 P959
0X0045 0X0045 0X0045 0X0045 0X0040 0X0040 0X0040 0X0040 0X0040 0X0040 0X0040
迅達電扶梯 ( 9300, M-F3 )故障代碼表
制動器電阻
玻璃裝修監察
維修人員在場
PEM硬件車位 (初始化) PES硬件車位 (初始化)
PES1硬件車位 (初始化)
PES2硬件車位 (初始化)
PES3硬件車位 (初始化)
ALCD 80硬件車位
PEM匯車排 (BUS)重算重置 PES匯車排 (BUS)重算重置
PES1匯車排 (BUS)重算重置
PES2匯車排 (BUS)重算重置
接觸器車位檢查 (車釋放)
運車方向出錯
下 制停按鍵 1 下 梯級下沉觸點 下 梳齒板垂直移動觸點 上 停止開關
扶手帶車長接點 下 停止開關
變頻器故障
停止開關 (外控制櫃) 上
梯蓋板觸點
PES超速 15% PES欠速
左 扶手帶監控觸點 右 扶手帶監控觸點
制動器觸點
安全制動器觸點 上 梯級水平觸點
停止開關 1 (外控制櫃) 制動距車檢測傳感器
声明:本资料来源于网络,请勿用 于商业用途,若涉版权问题请与24 小时内删除。
海量免费技术资料请加QQ群:414157718 (提供大量免费技术资料与技术交流,共
迅達電扶梯 ( 9300, M-F3 )故障代碼表 同提高技术水平,广告勿扰!!!)
位置
註解
上左 梳齒板前後移動觸點
上左 扶手帶入口觸點
上 圍裙板觸點

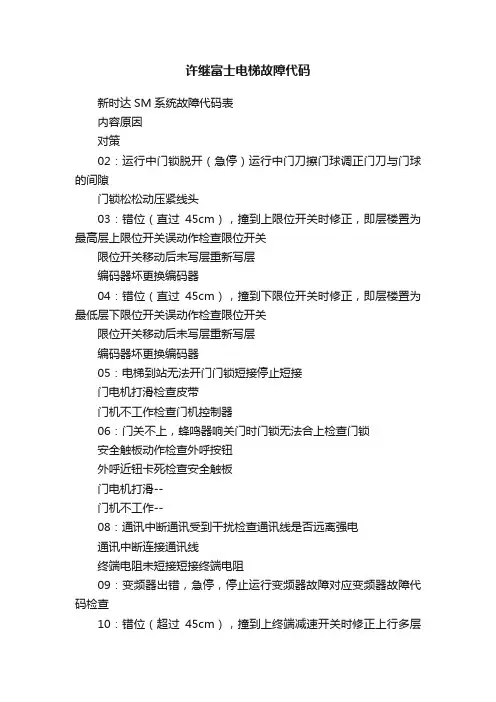

许继富士电梯故障代码

许继富士电梯故障代码

许继富士电梯故障代码新时达SM系统故障代码表内容原因对策02:运行中门锁脱开(急停)运行中门刀擦门球调正门刀与门球的间隙门锁松松动压紧线头03:错位(直过45cm),撞到上限位开关时修正,即层楼置为最高层上限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器04:错位(直过45cm),撞到下限位开关时修正,即层楼置为最低层下限位开关误动作检查限位开关限位开关移动后未写层重新写层编码器坏更换编码器05:电梯到站无法开门门锁短接停止短接门电机打滑检查皮带门机不工作检查门机控制器06:门关不上,蜂鸣器响关门时门锁无法合上检查门锁安全触板动作检查外呼按钮外呼近钮卡死检查安全触板门电机打滑--门机不工作--08:通讯中断通讯受到干扰检查通讯线是否远离强电通讯中断连接通讯线终端电阻未短接短接终端电阻09:变频器出错,急停,停止运行变频器故障对应变频器故障代码检查10:错位(超过45cm),撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器11:错位(超过45cm),撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关多层减速开关移动后未写层重新写层编码器坏更换编码器12:错位(超过45cm),撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器13:错位(超过45cm),撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关单层减速开关移动后未写层重新写层编码器坏更换编码器17:参数错误主控制器的设置参数超出本身的默认值修改到允许范围内18:写楼层时不符设定参数与实际楼层不对设定成一致平层插板偏离调整平层插板平层感应器受到干扰平层感应器接地,整理线路22:电梯反向溜车变频器未工作检查变频器严重超载调整超载开关编码器坏更换编码器23:电梯超速急停编码器打滑或损坏检查编码器连接或更换严重超载调整超载开关24:电梯失速急停机械上有卡死现象,如:安全钳动作,蜗轮蜗杆咬死,电机轴咬死检查安全钳,蜗轮、蜗杆、齿轮箱、电梯轴承抱闸未可靠张开检查抱闸张紧力编码器损坏检查编码器连线或更换31:电梯溜车急停抱闸弹簧过松检查抱闸状况,紧抱闸弹簧严重超载减轻轿厢重量,调整超载开关钢丝绳打滑更换绳轮或钢丝绳编码器损坏更换编码器32:安全回糨断开急停相序继电器工作不正常检查相序安全回路动作检查安全回路35:抱闸接触器保护,停止启动接触器坏,不能正常吸合更换接触器接触器卡死检查连接线X4输入信号断开--36:电机电源接触器保护,停止启动接触器坏,不能正常吸合更换接触器接触器卡死检查连线X15信号断开--37:门锁继电器保护,停止启动接触器损坏,不能正常吸合更换接触器接触器卡死检查接线输入信号X9与X3不一致--39:安全回路触点保护其中KAS的副常开点是进主板的检测信号,另外KAS的线圈电压也进主板检测,这两路的检测信号应该是一致动作的。

迅达电梯超详细故障代码中文版

迅达电梯超详细故障代码中文版
错误的KSE输入
Variodyn E:错误的参数设置(变频器)检查变频器参数值
检查KSE参数和磁铁位置。重新自学习。
检查KSE距离。
18
NoLowerKSE
在井道较低的KSE开关位置和当自学习时它的位置保存值之间有差别。
备注:如果轿厢手动移动,但没有位置值上传给行程控制,就会发生此事件。这样的话下次轿厢移动时就是一个错误的位置值。
主接触器的控制回路有错误
接触器错误
计时有问题
检查主接触器包括安全回路和从驱动器引出来的接线。
检查接触器和印板的接线
通过调整参数调节主接触器的时间监视参数SH_DELAY
35
FC_Timeout
当准备一个新行程时,行程控制要电机控制的状态,如果电机控制在一定时间内没有反馈,行程的准备就会被取消。
电机控制还没有准备好新的行程


33
RelvNewDest
当再平层时,一个新目的地被接收。备注:当轿厢载重改变时,就要再平层,绳索长度改变大约3mm以上。
轿厢在停止时变的很轻
检查是否频繁的再平层,如果是的,检查行程控制的井道参数,尤其是编码器参数,如果有任何参数改变了,要重新自学习。
无,一切正常。
34
SH_Timeout
在行程准备时,SH/SH1的辅助接触器不能闭合。行程准备被取消。
a.安全回路断开
a.检查安全回路
b.错误的参数值
b.如果这个错误发生在轿箱快接近目标楼层时,很可能是门的提前开门电路有问题,减小参数值
MAX_DOOR_ZONE
c.电缆线坏了
c.检查SH,SH1的辅助接触器的接线(RH,RH1)
8
SB_Fault
当轿箱移动或抱闸模块上有错误时,SB触点打开

迅达电梯超详细故障代码中文版

迅达电梯超详细故障代码中文版
a.无
a.打给热线报告这个问题,确认所有CADI所叙述的错误信息都是适用的
的问题
b.检查楼里的EMC来源。
检查24v电源的强电的电缆线是否分开。例如抱闸的电缆线。
确保PCB接地和主要的连接都按照说明接好
检查控制柜和变频器里所有的接地和连接
c.有缺陷的PCB板
c.更换PCB板
3
NoKSE_STDSTL
从位置编码器输入的错误值
错误的载重输入
速度值超过变频器的能力范围,变频器跟不上行程曲线。
检查电机和行程控制的参数
检查位置编码器
检查称重装置和载重参数。如果事件发生在行程一开始,也要检查上述参数。
检查速度和加速参数。
15
NoTargetLow
轿箱进入了较低的KSE区域,在行程控制中没有设置目标
错误的KSE信号


33
RelvNewDest
当再平层时,一个新目的地被接收。备注:当轿厢载重改变时,就要再平层,绳索长度改变大约3mm以上。
轿厢在停止时变的很轻
检查是否频繁的再平层,如果是的,检查行程控制的井道参数,尤其是编码器参数,如果有任何参数改变了,要重新自学习。
无,一切正常。
34
SH_Timeout
在行程准备时,SH/SH1的辅助接触器不能闭合。行程准备被取消。
13
OverSpeed
轿箱速度超过实际允许的速度(正常允许的范围是%)
错误的参数值
从位置编码器输入的错误值
错误的载重输入
检查电机和行程控制的参数
检查位置编码器
检查称重装置和载重参数
如果事件发生在行程一开始,也要检查上述参数。
14
UnderSpeed

迅达电梯故障代码表

迅达电梯故障代码表

迅达电梯故障代码表001 正常运行停止(Normalstop)说明:正常运行停止。

注:故障处理码缺省不存入CADI附加信息:无产生源识别:无可能故障原因:a) 无应采取措施:不需要002 MC(微处理机)异常(Exception MC)说明:微处理机异常,系统跳至异常运行并自行中断附加信息:无产生源识别:无可能故障原因:a) b)EMC 问题c)印板故障应采取的措施:a)无论何种情况,与EBI联系b)检查建筑物内的强电磁源(EMC),检查24V电源是否与强电电缆分开,譬如:抱闸的电源电缆。

c)更换印板003 停止时无KSE(NoKSE-STDSTL)说明:轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。

附加信息:无产生源识别:无可能的故障原因:a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施:a)检查KSE的安放位置与参数SHAFT-PARA,KSE-DISTANC和SHAFT-PARA,GAP-LENGTH是否相符。

b)检查磁铁极性,最下端的KSE为南极,挨着的LSR为北极,最上端的磁铁为南极。

c)检查KSE开关,检查KSE开关到PCB的连接004 非法移动(InvldMovement)说明:非正常运动。

在运行控制处于停车状态时,检测到了轿厢的运动。

如手动打开抱闸,运行控制在执行时较轿厢滑动,则运行控制记录这一事件。

VariodynE:不应出现CSW故障附加信息:无产生源识别:无可能的错误原因:a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施:a)检查机械抱闸,在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。

b)检查编码器005 停止时SH吸合(SH-on-STDSTL)说明:接触器SH和SH1在电梯静止时吸合附加信息:无产生源识别:无可能的错误原因:a) b)手动操纵SH SH1 应采取的措施:a)检查SH和SH1的辅助接点(RH与RH1是否正常)b)无006 停止时SB吸合(SB-on-STDSTL)说明:接触器SB在电梯静止时吸合附加信息:无产生源识别:无可能的错误原因:a)反馈连接不对b)手动操纵SB 应采取的措施:检查SB的辅助触点007 SH故障(SH-FAULT)说明:轿厢运行时SH 或SH1(或RH或RH1)的辅助触点断开附加信息:无产生源识别:无可能的错误原因:a)安全回路断开b) c) 应采取的措施:a)检查安全回路b)如此事件在靠近层站时发生,则很有可能由提前开门引起。

许继迅达电梯最新故障代码

许继迅达电梯最新故障代码

安全回路错误1、安全回路断开现象1:安全回路某一开关断开,请检查安全回路的开关。

现象2:冲顶或墩底。

2、安全故障,安全接触器触点状态与线圈状态不一致:现象1:触点接触不良或输入的输入类型不正确。

现象2:高压口线圈状态输入损坏,线圈电压过高。

现象3:线圈电压过低(小于AC100V)。

现象4:线圈未加浪涌保护器,造成主板输入电容损坏。

ER03KMC状态不符错误1:控制系统输出主接触器(KMC)指令后,主接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:输入类型中X18有效逻辑输入错误。

ER04KMY状态不符错误1:控制系统输出运行接触器指令后,运行接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:电梯停止运行时,控制系统断开输出后,运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时,换向运行,使乘客本次运行无法到达目的层。

更换接触器即可解决该问题。

3:输入类型中X17有效逻辑输入错误。

ER05KMB状态不符错误1:控制系统输出开闸指令后,抱闸继电器无法闭合,或继电器触点接触不良,检查接线是否正确,检查继电器是否损坏。

2:输入类型中X19有效逻辑输入错误。

ER06SSUS(上强换1)在上限位动作时不动作1:上强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

ER07SSDS(下强换1)在下限位动作时不动作1:下强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

开门错误1:开门信号输出后未收到开门到位信号,门机信号断线、双稳态开关损坏等。

2:门机处于手动或开门错误,门锁没有打开。

ER09门机变频器故障检测到门机变频器故障(非检修状态)。

ER11编码器来的脉冲过少,或者方向错误1:控制系统给定速度后,变频器未按给定速度运转。

可能的原因:现象1:给定连接线接触不良(多段速度给定信号线);现象:2:设定的运转时间过长,多段给定时,有些型号的变频器有开闸延时运行时间设定,设定时间如大于2.5秒时易出现该保护;现象3:负载过重,变频器在重载条件下无法起动或起动过程太慢。

迅达电梯详细故障代码

迅达电梯详细故障代码

迅达电梯详细故障代码一、急停故障1、急停按钮长Y/N/U短路故障E030:急停按钮箱Y引脚短路相应急停装置E031:急停按钮箱N引脚短路相应急停装置E032:急停按钮箱U引脚短路相应急停装置2、电梯自动重启后依然受到急停按钮箱控制E033:急停系统控制继电器未能释放E034:急停拨码开关状态未变4、急停按钮状态不正确E038:急停按钮状态不正确二、门锁故障1、东安或微机门锁故障E040:东安门锁安装不当E041:微机门锁安装不当2、门锁马达故障E042:门锁马达未开启E043:门锁马达开启过慢E044:门锁马达未正确关闭3、门锁检测到的实际位置异常E045:门锁检测到的实际位置与预设位置不一致4、触点短路故障E046:门检测触点有短路5、门锁电流异常E047:门锁电流下降三、运行控制故障1、运行控制继电器状态不正常E050:运行控制继电器未能吸合E051:运行控制继电器未能释放2、运行控制开关故障E052:运行控制拨码开关状态未变3、运行速度告警E053:速度过高告警;E054:速度低于预设值告警4、运行发生互锁故障E055:楼层之间存在互锁四、开/关门装置故障1、开/关门装置故障E060:开/关门装置开启不到位E061:开/关门装置关闭不到位E062:开/关门装置在未满足开门或关门条件前又发生反转,产生反转状态 2、开门检测传感器故障E063:开门检测传感器故障五、安全装置故障1、平层开关故障E070:电梯平层开关在未到达平层位置前发生反转3、下降安全装置故障E072:下降安全装置拨码开关状态未变5、上升末端开关故障E074:上升末端开关未开启7、安全装置有短路故障E076:安全装置有短路六、监控系统故障1、监控系统故障E098:无信号,监控不可用E099:监控系统故障,信号异常。

迅达电梯超详细故障代码中文版

迅达电梯超详细故障代码中文版
检查KSE参数和磁铁
如果发生这个事件,请通知Ebikon
16
NoTargetUp
轿箱进入了较高的KSE区域,在行程控制中没有设置目标
错误的KSE信号
检查KSE参数和磁铁
如果发生这个事件,请通知Ebikon
17
OverSpeedKSE
当轿箱进入高的或低的KSE位置(KSE-U/KSE-D)时,发现超速。
错误的KSE参数或者磁铁错误
检查KSE参数和井道里磁铁的位置。在磁铁被移动后要自学习。
检查位置编码器。
19
NoUpperKSE
在井道较高的KSE开关位置和当自学习时它的位置保存值之间有差别。备注:如果轿厢手动移动,但没有位置值上传给行程控制,就会发生此事件。这样的话下次轿厢移动时就是一个错误的位置值。
检查温度测量装置的接线。
检查电机的供电的连接和接地。
检查电机接线盒里的风扇是否短路。
检查电机控制的参数值是否正确。
检查电机的通风。
29
TripBlocked
控制器发个信号给行程控制阻止行程。

确定为什么控制器要阻止行程。
检查激活控制特征,火警或紧急供电控制
30
NewTripBlocked
控制器发个信号给行程控制阻止一个新行程的开始,但允许当前行程的结束。
13
OverSpeed
轿箱速度超过实际允许的速度(正常允许的范围是%)
错误的参数值
从位置编码器输入的错误值
错误的载重输入
检查电机和行程控制的参数
检查位置编码器
检查称重装置和载重参数
如果事件发生在行程一开始,也要检查上述参数。
14
UnderSpeed
轿箱速度低于实际允许速度(正常允许的范围是%)

许继迅达电梯SCH5600-故障[1]

许继迅达电梯SCH5600-故障[1]

安全回路错误1、安全回路断开现象1:安全回路某一开关断开,请检查安全回路的开关。

现象2:冲顶或墩底。

2、安全故障,安全接触器触点状态与线圈状态不一致:现象1:触点接触不良或输入的输入类型不正确。

现象2:高压口线圈状态输入损坏,线圈电压过高。

现象3:线圈电压过低(小于AC100V)。

现象4:线圈未加浪涌保护器,造成主板输入电容损坏。

ER03KMC状态不符错误1:控制系统输出主接触器(KMC)指令后,主接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:输入类型中X18有效逻辑输入错误。

ER04KMY状态不符错误1:控制系统输出运行接触器指令后,运行接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:电梯停止运行时,控制系统断开输出后,运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时,换向运行,使乘客本次运行无法到达目的层。

更换接触器即可解决该问题。

3:输入类型中X17有效逻辑输入错误。

ER05KMB状态不符错误1:控制系统输出开闸指令后,抱闸继电器无法闭合,或继电器触点接触不良,检查接线是否正确,检查继电器是否损坏。

2:输入类型中X19有效逻辑输入错误。

ER06SSUS(上强换1)在上限位动作时不动作1:上强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

ER07SSDS(下强换1)在下限位动作时不动作1:下强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

ER08开门错误1:开门信号输出后未收到开门到位信号,门机信号断线、双稳态开关损坏等。

2:门机处于手动或开门错误,门锁没有打开。

ER09门机变频器故障检测到门机变频器故障(非检修状态)。

ER11编码器来的脉冲过少,或者方向错误1:控制系统给定速度后,变频器未按给定速度运转。

可能的原因:现象1:给定连接线接触不良(多段速度给定信号线);现象:2:设定的运转时间过长,多段给定时,有些型号的变频器有开闸延时运行时间设定,设定时间如大于秒时易出现该保护;现象3:负载过重,变频器在重载条件下无法起动或起动过程太慢。

超详细迅达扶梯 ( 9300, M-F3 )故障代码表

超详细迅达扶梯 ( 9300, M-F3 )故障代码表

E 20
E 21 P1113
E 22 P1111
E 23 P1112
E 24 P1092
E 25 P1016
E 26
E 27 P1109
E 28
E 29 P1110
E 2A P1067
E 2b P1098
E 2C P1066
E 2d P1064
E 2E P1065
E 2F P1073
E 30
E 31
FOS
E A3
FOS
E A4
FOS
E A5
FOS
E A6
FOS
E A7
FOS
E A8
FOS
E A9
FOS
E AA
FOS
E Ab
電子板插
X2.23 (S)
IM (M) IM (M)
IM (M) IM (M) X2.27 (S) X2.27 (M) X2.25 (S) X2.30 (M)
X2.32 (M)
迅 達 電 扶 梯 ( 9300, M-F3 ) 故 障 代 碼 表
位置 上 上 下 下 上
上右 下右 上右 下右
下 左 右
註解 缺失梯級或踏板 梯級監控傳感器故障 缺失梯級或踏板 梯級監控傳感器故障 控制接觸器 (不吸合) PEM (PES1) 超速 15% PEM (PES1) 欠速 PES 接觸器釋放檢查 鎖匙開關停止 (軟停車) 停止開關 2 (外控制櫃) 油量, 行車馬達 參數丟失 SRE-A 復位檢測故障 扶手帶傳動觸點 外置停機訊號 扶手帶入口觸點 扶手帶入口觸點 梳齒板前後移動觸點 梳齒板前後移動觸點 安全回路中斷 DC 901 梯蓋板觸點 停止運行 扶手帶監控觸點 (PES) 扶手帶監控觸點 (PES) 入口監察, 運行方向改變 Seismic 監察器 梯道光電感應欄 制動器電阻 玻璃裝修監察 維修人員在場 PEM 硬件復位 (初始化) PES 硬件復位 (初始化) PES1 硬件復位 (初始化) PES2 硬件復位 (初始化) PES3 硬件復位 (初始化) ALCD 80 硬件復位 PEM 匯流排 (BUS) 重算重置 PES 匯流排 (BUS) 重算重置 PES1 匯流排 (BUS) 重算重置 PES2 匯流排 (BUS) 重算重置 PES3 匯流排 (BUS) 重算重置 ALCD 80 匯流排 (BUS) 重算重置

迅达扶梯故障代码演示教学

迅达扶梯故障代码演示教学

扶梯静止时LED显示LED3(红灯)闪安全回路断开,运行闭锁,DIL开关不在正常位置(厂家预置位置)LED2(黄灯)闪停车闭锁亮扶梯准备好运行LED1(绿灯)闪起动过渡阶段亮额定运行LED1和LED2 交替闪自动润滑信号运行状态和出错显示r 0 测试运行/检修运行r 0 安全回路开路r r 复位开关DRES1不在OFF位置d 0 准备好运行d 连续运行A 自动运行t t TUV速度模拟运行d 下行u 上行-星形运行/变频运行/主接触器吸合(直接启动)c 夜间停止服务功能有效L 润滑故障扶梯故障显示-- (PHKE)“偏差值”出错00 (JR-U,JR-T)钥匙开关没复位10*** (KKP-T,KPV-T)上部梳齿板触点11 (KHLE-T)上部扶手带入口触点12 (KSL)围裙板触点13 (SKVS)硬件监控HWD继电器出错14 (DH)急停车15*** (KKP-B,KKPV-T)下部梳齿触点16 (KHLE-B)下部扶手带入口触点17 (KKS-B,KUS)链条涨紧触点20* ROM检验出错21 (KBSA,KBSIA)安全制动器不在关位置23 (KBSP,KBS2A)安全制动器触点24 (WTHM)PTC热敏电阻25接触器释放检查26** (PHKE)运行方向出错27** (PHKE)位移值超过范围30** (PHKE)超速31* (PHKE)欠速32*** (INHL-L)左扶手带监控33*** (INHL-R)右扶手带监控34 (KB)工作制动器触点/相位故障35 (KBSA)安全制动器触点36(KKA-T,KKA-B,KBFM,KANK)梯级下沉,踏板监控37* (PHKE)移动运行38* (PFVKQ,INBMG)电机速度监控39** (PHANK-T)梯级或踏板缺少监控(上部)3A (PHANK-T)上部光电未对准3B** (PHANK-B)梯级或踏板缺少监控(下部)3C (PHANK-B)下部光电未对准40 复位41 钥匙停车42 丢失24V电源43 电流过大44 RAM检验出错45 SRE释放监控出错46* (S10)梯级运行方向未监控47 (PHKE)梯级监控光电有问题88 不明故障*取消出错联锁:复位(合上电源再断开)/S11合上再断开**取消出错联锁:分别操作DRES1按钮RAM显示(S4-S1)0111:制动距离0011:运行计时器1100:润滑/间歇时间0100:光栅检验0110:位移值0010:计算得位移值0000:特征值显示0101:自动运行特征值1010:脉冲数1101:测得的最小/最大位移极限值1011:ECO计数器0001:ECO参考速度1000:下部LS速度1001:上部LS速度1110:超速极限1111:欠速极限DIL开关的控制功能S1:ON 调出出错记录OFF 正常运行S2:ON 可变时间的显示OFF 存储可变时间/正常运行S3:ON 6人(带ECO经济节能运行)OFF 12人(带ECO)或不带ECO节能型运行S4:ON 钥匙开关脉冲编码OFF 不带钥匙开关脉冲编码的正常运行S5:ON 星-三角启动OFF 直接启动(连续运行)S6:ON 节能运行功能有效/变频器OFF 节能运行功能无效(使用变频器不能关闭)S7:ON 可以选择自动运行和连续运行OFF 只能用于连续运行S8:ON 有源安全制动器OFF 无源安全制动器/辅助制动器/无安全制动器S9:ON 速度监控有效OFF 速度监控无效S10:ON 运行方向监控有效OFF 运行方向监控无效S11:ON RAM显示OFF 运行状态显示S12:ON TUV测试(模拟速度测试运行)OFF 正常运行参考:0000 1011 01000010 0001 0100“T5”去掉可以去掉W A TCHDOG电感式接近开关,调整到5~6毫米。

许继电梯故障码

许继电梯故障码

ER2 安全回路错误ER3 KMC状态不符错误ER4 KMY状态不符错误ER5 KMB状态不符错误ER6 上限位动作而上强换1没有动作(上单强换错误)ER7 下限位动作而下强换1没有动作(下单强换错误)ER11 编码器来的脉冲过少,或者方向错误ER12 干扰脉冲来得多。

ER14 KMF状态不符错误ER15 上下强换开关同时动作ER16 KAD1状态不符错误ER17 KAD2状态不符错误ER18 BRAKE状态不符错误ER19 变频器故障错误ER20 速度低于设定速度的85%ER21 变频器没有运行信号ER22 AB相脉冲输入错误ER23 超过额定速度的115%ER24 减速后10s内没有停下来ER25 没有学习,井道数据错误,或者楼层数错误ER26 溜车超过100mER27 井道开关错误移位,或者脉冲计数错误ER28 楼层脉冲错误,脉冲计数错误ER29 门区信号或者楼层ER30 运行命令和反馈方向错误2ER31 快车运行时有检修开关输入ER33 运行距离超过楼层的间距,未找到上平层开关ER34 运行距离超过楼层的间距,未找到下平层开关EER35 运行时门联锁回路断开ER36 关门错误,(关6次不到位)ER37 轿厢通信错误ER38 后门开关门到位同时动作ER39 Y0与门联锁不一致.ER40 单次运行超过时间保护ER41 低速换速距离大于单层距离,无法运行ER43 门开到位开关和轿门连锁不协调!ER44 门关到位开关和门关到位同时动作ER45 厅门连锁和轿门连锁不一致ER46 上下限位开关同时动作ER47 启车后5秒钟没有离开门区ER48 上限位动作,向上不能启车(检修状态下不报)ER49 下限位动作,向下不能启车(检修状态下不报ER60 Ssuv 和脉冲减速没有及时减速下来ER61 Ssdv 和脉冲减速没有及时减速下来ER62 Ssuv Ssum 和脉冲减速没有及时减速下来MULT_V1 V2 ER63 Ssdv Ssdm 和脉冲减速没有及时减速下来MULT_V1 V2' ER71 由SSDS判断出楼层错误ER72 由SSUS判断出楼层错误ER73 由SSDM判断出楼层错误ER74 由SSUM判断出楼层错误. ER75 由SSDV判断出楼层错误ER76 由SSUV判断出楼层错误ER77 自动状态下错层5。

迅达电梯故障代码表

迅达电梯故障代码表

迅达电梯故障代码表001 正常运行停止(Normalstop)说明:正常运行停止。

注:故障处理码缺省不存入CADI附加信息:无产生源识别:无可能故障原因:a) 无应采取措施:不需要002 MC(微处理机)异常(Exception MC)说明:微处理机异常,系统跳至异常运行并自行中断附加信息:无产生源识别:无可能故障原因:a) b)EMC 问题c)印板故障应采取的措施:a)无论何种情况,与EBI联系b)检查建筑物内的强电磁源(EMC),检查24V电源是否与强电电缆分开,譬如:抱闸的电源电缆。

c)更换印板003 停止时无KSE(NoKSE-STDSTL)说明:轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。

附加信息:无产生源识别:无可能的故障原因:a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施:a)检查KSE 的安放位置与参数SHAFT-PARA,KSE-DISTANC和SHAFT-PARA,GAP-LENGTH是否相符。

b)检查磁铁极性,最下端的KSE为南极,挨着的LSR为北极,最上端的磁铁为南极。

c)检查KSE开关,检查KSE开关到PCB的连接004 非法移动(InvldMovement)说明:非正常运动。

在运行控制处于停车状态时,检测到了轿厢的运动。

如手动打开抱闸,运行控制在执行时较轿厢滑动,则运行控制记录这一事件。

VariodynE:不应出现CSW故障附加信息:无产生源识别:无可能的错误原因:a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施:a)检查机械抱闸,在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。

b)检查编码器005 停止时SH吸合(SH-on-STDSTL)说明:接触器SH和SH1在电梯静止时吸合附加信息:无产生源识别:无可能的错误原因:a) b)手动操纵SH SH1 应采取的措施:a)检查SH和SH1的辅助接点(RH与RH1是否正常)b)无006 停止时SB吸合(SB-on-STDSTL)说明:接触器SB在电梯静止时吸合附加信息:无产生源识别:无可能的错误原因:a)反馈连接不对b)手动操纵SB 应采取的措施:检查SB的辅助触点007 SH故障(SH-FAULT)说明:轿厢运行时SH或SH1(或RH或RH1)的辅助触点断开附加信息:无产生源识别:无可能的错误原因:a)安全回路断开b) c) 应采取的措施:a)检查安全回路b)如此事件在靠近层站时发生,则很有可能由提前开门引起。

迅达电梯 故障代码

迅达电梯 故障代码

8 附录B:故障代码图例:C1,C2,C3, --故障原因1,2,3A1,A2,A3, --解决行动1,2,30001 电梯致命故障电梯持续死机,无法操作。

注意,该故障代码经常跟随其他故障代码一起出现。

C1,多种原因A1,通过检查电梯故障表,找到先前的故障信息,以确定故障的关键原因。

0002 安全回路安全回路意外断开或没有按程序闭合。

C1,安全回路意外断开(例如,当电梯在运行中)A1,检查安全回路断开处的接触点。

检查SMIC上110V的保险丝。

C2,安全回路没有按预计闭合。

当所有厅轿门关闭后,安全回路应该随之闭合。

A2,检查门触点的安全回路。

检查参数(CF03 PA13)门关闭与安全回路闭合之间的延时时间。

0003 超载C1:轿厢超载A1:轿厢减磅C2:称重装置错误信号A2:检查称重装置和相关接线。

如果有信号但测量不准,重做称重校准。

0005 没有电源0008 保留/独立状态0012 无授权因没有SIM卡或使用非法的SIM卡,电梯停止运行。

C1:没有迅达公司的SIM卡,或使用了其他电梯的SIM卡A1:检查SIM卡是否插好,SIM卡是否与电梯原配。

检查SIM卡出错信息(#19xx)使用正确的SIM卡。

0017 版本号不吻合C1:SIM卡合法,但与SCIC EEPROM内部存储的COMM号不匹配。

SIM卡发错或SCIC是从其他电梯上拿来的。

A1:换上专为该台电梯定制(特别配置)的SIM卡。

每台电梯的SCIC与SIM卡是配套的并且是唯一的。

0018 SIM卡的数据不完整C1:虽然SIM卡可读,但数据已被破坏(错误的文件长度等)A1:换SIM卡。

0019 ‘看门狗’(监测软件)重起硬件或软件初始化,电梯送电等都会使‘看门狗’软件重起。

C1:主控软件的内部程序问题。

A1:更新主控软件的软件版本(请先与瑞士Locarno联系,取得R&D允许)0020 安全回路被短接安全回路无法安预计断开(例如,在开门时)C1:安全回路被短接(例如,轿门或厅门)A1:检查安全回路(例如,接头处)是否有短接线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

安全回路错误1、安全回路断开现象1:安全回路某一开关断开,请检查安全回路的开关。

现象2:冲顶或墩底。

2、安全故障,安全接触器触点状态与线圈状态不一致:现象1:触点接触不良或输入的输入类型不正确。

现象2:高压口线圈状态输入损坏,线圈电压过高。

现象3:线圈电压过低(小于AC100V)。

现象4:线圈未加浪涌保护器,造成主板输入电容损坏。

ER03KMC状态不符错误1:控制系统输出主接触器(KMC)指令后,主接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:输入类型中X18有效逻辑输入错误。

ER04KMY状态不符错误1:控制系统输出运行接触器指令后,运行接触器无法闭合,或接触器触点接触不良,检查接线是否正确,检查接触器是否损坏。

2:电梯停止运行时,控制系统断开输出后,运行接触器无法快速弹开。

出现该现象时会造成停车时轿厢内指令全部取消。

如反向有外呼时,换向运行,使乘客本次运行无法到达目的层。

更换接触器即可解决该问题。

3:输入类型中X17有效逻辑输入错误。

ER05KMB状态不符错误1:控制系统输出开闸指令后,抱闸继电器无法闭合,或继电器触点接触不良,检查接线是否正确,检查继电器是否损坏。

2:输入类型中X19有效逻辑输入错误。

ER06SSUS(上强换1)在上限位动作时不动作1:上强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

ER07SSDS(下强换1)在下限位动作时不动作1:下强换开关1安装位置错误或动作不可靠。

2:撞弓垂直度偏差较大。

开门错误1:开门信号输出后未收到开门到位信号,门机信号断线、双稳态开关损坏等。

2:门机处于手动或开门错误,门锁没有打开。

ER09门机变频器故障检测到门机变频器故障(非检修状态)。

ER11编码器来的脉冲过少,或者方向错误1:控制系统给定速度后,变频器未按给定速度运转。

可能的原因:现象1:给定连接线接触不良(多段速度给定信号线);现象:2:设定的运转时间过长,多段给定时,有些型号的变频器有开闸延时运行时间设定,设定时间如大于2.5秒时易出现该保护;现象3:负载过重,变频器在重载条件下无法起动或起动过程太慢。

2:编码器脉冲输入接线接触不良,脉冲不能正常输入主板。

3:变频器分频输出损坏,不能输入分频脉冲。

4:主板编码器输入口损坏,无法接收脉冲输入。

ER12脉冲干扰过多1:系统无接地或零地合一。

2:编码器屏蔽层未接地。

3:变频器分频卡损坏或输出受到干扰。

ER15上下强换开关同时动作1:强换开关损坏或弹簧脱落。

2:强换开关接线错误或主控系统输入类型设置错误。

ER16KAD1状态不符错误门联锁继电器线圈和触点不一致现象1:触点接触不良或输入的输入类型不正确。

现象2:高压口线圈状态输入损坏,线圈电压过高。

现象3:线圈电压过低(小于AC100V)。

现象4:线圈未加浪涌保护器,造成主板输入电容损坏。

ER17轿顶检修状态不符轿顶检修状态与设定的状态不符,检查C20的设定。

抱闸反馈状态不符错误输出开闸指令后抱闸接触器1秒内未反馈信号给主板,或系统输出抱闸指令后1秒内接触器触点未断开。

现象:1:起动时发生ER18故障,多是由于抱闸继电器触点接触不良引起。

故障时间到恢复后再次起动则无该保护。

如起动出现ER18保护过多,建议更换继电器。

现象2:停车时发生ER18故障,抱闸反馈接线错误;或是抱闸继电器不能快速弹起,出现该情况时,请更换抱闸继电器。

现象3:运行过程中发生ER18故障,多是抱闸维持电压过低,不能保持开闸状态引起,出现该情况时应调整维持电压。

ER19变频器故障错误1:变频器故障系统停车。

现象1:变频器故障,根据故障代码确定故障原因。

现象2:某些变频器由于上电时间过长,超过了系统的上电等待时间,系统报变频器故障,该情况可以不处理,变频器上电完成后系统将自动恢复。

现象3:如果变频器产生过流保护,而其保护前同一时间内有ER35或ER02等保护,一般都是由于前面的保护立即停车造成的,系统其他保护恢复后将自动恢复。

2:变频器历史故障信息查询路径:a):西威MONTOR/Alarm log。

b):CT#10.20~#10.29。

C):默纳克F9.14~F9.21。

ER20速度低于设定速度的85%1:电梯S字曲线中加(减)速度设置小于0.4。

2:主控系统中运行参数或特殊参数中多段速V1~V4设置与实际不符。

3:电梯超负荷运行,运行速度达不到额定梯速状态。

ER21变频器无运行信号主控系统未收到变频器运行信号反馈现象1:系统输出的方向使能信号变频器不能正常接收,检查方向使能连接线是否有虚接。

特别注意使能信号线中串接的门锁触点是否接触不良。

现象2:变频器进入设置状态,禁止运行。

现象3:变频器输出定义错误,未能正常输出运行信号。

现象4:变频器产生过压保护,请确认变频器的制动电阻是否能正常工作,制动电阻的配置是否合适,减速曲线是否过急。

现象5:门锁有抖动,造成变频器的使能信号断开。

现象6:变频器参数设置错误,变频器提前撤除运行信号输出。

高速输入口缺相,AB脉冲不全A、B相脉冲输入缺相或没有脉冲输入。

现象1:线路接触不良或接线错误,检查接线。

现象2:变频器分频卡输出缺相,检查分频卡是否损坏。

现象3:主控系统高速计数口损坏。

ER23超过额定速度的115%反馈速度超过额定速度的115%。

现象1:主控系统参数设置错误。

现象2:变频器分频卡损坏,输出脉冲过高。

现象3:系统受到干扰,检查接地。

ER24减速后10s内没有停下来干扰过大或者减速距离过大。

现象1:主控系统设置换速距离过大。

现象2:变频器减速曲线设置过于陡峭。

现象3:变频器多段速设置错误或爬行速度设置过低。

现象4:干扰过大造成电梯提前换速。

ER25井道没有学习、井道数据错误,或者楼层数错误现象1:主板未进行井道自学习,请进行井道自学习。

现象2:错层运行,并且运行计数的刻度超出自学习刻度。

现象3:编码器或PG卡输出损坏,造成输入脉冲不正常。

现象4:主板脉冲输入电路损坏,脉冲输入不正常,出现该情况时,电梯运行时的反馈速度异常,一般都是反馈的速度值比给定的大得多。

该情况只能对主板脉冲输入口进行维修。

ER26溜车超过100mm电梯运行过程中某一单层溜车超过100mm。

现象1:钢丝绳有油污,造成溜车。

现象2:绳槽磨损严重,造成溜车。

现象3:曳引机安装未按图纸施工,曳引机安装位置过低造成溜车。

现象4:抱闸闸皮磨损,抱闸力不足等。

ER27井道开关错误移位,或者脉冲计数错误现象1:编码器输入干扰过大,解决办法可以在编码输入线上加磁环,屏蔽线接好地,必须使用双绞屏蔽线。

现象2:编码器输入频率过高,请对输入主板的脉冲进行分频,使主板接收的脉冲频率小于30KHZ。

同时分频后能增强输入脉冲的抗干扰性。

现象3:井道的开关位置移动后未进行自学习,使控制系统的记录如各开关刻度值不一致(强换开关、门区插板的位置),请重新进行井道自学习。

现象4:门区开关动作抖动,请注意门区板插入门区感应器的深度,如深度不足,门区动作点将不对,造成计数误差。

如使用光电门区感应器,请注意不要让井道照明灯直射感应器。

现象5:某段钢丝绳打滑。

如ER27总出现在某层,请确定电梯在该层起动、停车或稳速运行时是否打滑。

如钢丝绳油污过重,请擦洗钢丝绳。

如钢丝绳或曳引轮磨损过大,请更换。

现象6:多段运行时,如运行曲线相应的换速距离过小,电梯停车时冲过目的层,会造成脉冲不能正常采集,造成ER27故障。

请加大运行曲线的换速距离,使电梯正常停车,该现象将消除。

现象7:电梯运行过程中,掉电或主板由于干扰复位(地线未连接好),系统重新上电复位后爬行至门区产生计数器错误。

请检查接地情况,另外要注意所使用的开关电源容量是否足够,如不足,请换容量大的开关电源。

ER28楼层脉冲和楼层不符错误现象1:编码器输入干扰过大,系统接地要规范。

现象2:编码器输入频率过高,请对输入主板的脉冲进行分频,使主板接收的脉冲频率小于30KHZ。

同时分频后能增强输入脉冲的抗干扰性。

现象3:钢丝绳打滑。

现象4:平层感应器间距较大,重载时有一感应器已离开门区,关门后自动找平层而引起故障。

ER29门区信号或者楼层错误(计数到楼层中间,而此时有门区信号)现象1:两个门区感应器中一个或两个粘连,造成运行过程中门区信号一直有效。

现象2:门区信号输入线与其他信号线短接。

现象3:电梯起动后,钢丝绳在门区原地打滑。

ER30运行命令和反馈方向错误现象1:如主控系统编码器输入A、B相反接时,会产生ER30保护,主控系统编码器输入A、B相对调即可。

现象2:编码器或分频卡输出缺相,如A或B相脉冲其中有一相无法正确输入,产生该现象时,只有往其中一个方向运行时产生ER30,而另一方向正常运行。

检查脉冲缺相的原因:1)先确定哪缺相,去掉A相,如主控系统有速度反馈,说明B相正常,A相不能正常输入。

反之,无速度反馈,则B相输入不正常。

2)检查PG卡分频输出该相是否正常。

3)检查主控系统高速输入口该相是否损坏。

现象3:电梯反向运行。

电梯的实际运行方向与给定方向相反。

变频器与电机之间缺相(一相或二相),造成变频器无力矩输出时向反方向滑车。

造成ER30保护,西威变频器在顶层滑车时还会造成冲顶现象。

快车运行时有检修开关输入电梯在快车运行时有检修开关信号输入。

ER32没有检测到提前开门安全板动作在有提前开门功能,提前开门过程未完成或检测到提前开门板错误。

ER33运行距离超过楼层的间距,未找到上平层开关1:上平层信号丢失,平层感应器接线断路或损坏;2:平层插板错误移位,更换平层感应器未做井道自学习;3:干扰较大井道自学习的数据与运行的数据差距较大,解决干扰后重新井道自学习。

ER34运行距离超过楼层的间距,未找到下平层开关1:下平层信号丢失,平层感应器接线断路或损坏;2:平层插板错误移位,更换平层感应器未做井道自学习;3:干扰较大井道自学习的数据与运行的数据差距较大,解决干扰后重新井道自学习。

ER35运行时门联锁回路断开1:运行过程中,门刀与门轮冲撞把门锁断开。

2:门锁回路电压过低不能使门锁继电器保持造成报ER35的故障。

3:故障发生在顶层,曳引机为同步,上限位安装过低,停车前压住上限位容易造成电梯冲上极限,出现该现象时,急停故障ER02前有ER35故障发生。

4:变频门机由于开关门的信号从控制柜直接引线从随行电缆下到轿顶。

如干扰过大时会在运行过程中,门机控制器错误接收到开门指令,误开门造成ER35故障,出现该情况时,可以在轿顶上安装开关门继电器,控制柜先在关门信号驱动轿顶开关门继电器,再由继电器的触点控制门机控制器开关门。

该方法能有效防止开关门信号干扰造成门机误动作。

ER36关门错误(关门6次不到位)非人为操作导致关门6次未能正常关住电梯门。

相关文档
最新文档
