电能表装接工作业指导

(3)核对所配电能表和附件是否和供电电压等级相等
(4)所配电能表和互感器是否和规定的计量装置接线图要求相符
(5)检查所领电能表、互感器等是否完好，联合接线盒螺丝、连片是否齐全等
(6)检查电能表检定标记和检定证书，校准证书是否有效，封铅和防止非授权人员改变结线，输入数据或操作的措施是否受到破坏
2
检定项目和程序
(6)贸易结算用高压电能计量装置应装设电压失压计时仪。末配置计量柜(箱)的，其互感器二次回路的所有接线端子、试验端子应能实施铅封；
(7)互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2·5mm2；
(2)核对互感器的极性与相位
(3)核算电流、电压二次回路的总负荷不应超过额定值，二次负荷电流在导线上产生的压降应符合有关规程规定；
接线的要求:
(1)电能计量装置的电流互感器宜采用分相接法。即对三相三线有功电能表，电流互感器二次绕组与电能表之间采用四线连接1对三相四线有功电能表，电流互感器二次绕组与电能表定间采用六线连接
装表接电作业指导书
基本条件
工作任务
工作条件
(1)环境温度:符合电能表的运行条件，相对湿度:不大于80%。
(2)安装的地点应清洁，空气中不含腐蚀性气体和霉菌
工作组成员及分工
（1）、作业人员不少于二人，工作负责人(监护人)一人，工作班成员一人及以上；
（2）、工作人员必须经电能表专业培训合格，持证上岗。
作业人员职责
(2)对被安装或拆换电能计量装置，应做到轻拿、轻放，防止撞击、损坏电能表和互感器；
(3)互感器二次侧应有可靠接地；

电能表拆装与维修--任务书-新

《感应式电能表的拆装与维修》技能竞赛任务书
一、操作任务
感应式电能表的拆装与维修
二、操作时间：30分钟
三、实操设备
单相电能表万用表兆欧表螺丝刀尖嘴钳刷子抹布
四、操作内容与步骤
1、外观检查
检查清扫外壳、端钮盒有无损伤
2、记录电能表铭牌
3、电能表的拆装
（1）剪开铅封、拆下电能表罩壳及端钮盒盖，观察端钮盒接线端子数量，检查端钮盒电流电压线路导通情况，画出电能表接线图。

（2）拆下计度器，观察计度器位数，说明计度范围。

（3）拆下电压、电流线圈螺丝，做两线圈对外壳的绝缘测试，之后拆下所有元件，观察并记录测量机构、补偿调整装置和辅助部件的组成。

4、电能表的一般维修
（1）表盖和底座的检修
（2）接线盒的检修
（3）电压、电流线圈的检修
（4）永久磁铁的检修
5、按与拆除顺序相反过程安装电能表。

旧电表拆除施工方案

旧电表拆除施工方案1. 背景介绍电表作为电力系统中的重要组成部分，用于测量电力的使用情况。

随着时间的推移，一些旧的电表需要被更换或拆除。

为了有效而安全地拆除旧电表，需要进行相应的施工方案。

2. 施工准备在拆除旧电表之前，必须进行充分的施工准备。

以下是所需的准备工作：•工具和设备：准备好所需的工具和设备，例如螺丝刀、钳子、绝缘手套、绝缘胶带、工作服等。

•安全措施：确保施工现场有足够的防护措施，包括安全围栏、安全标志和个人防护装备。

•断电操作：在进行拆除工作之前，务必切断电源，以防止电击事故的发生。

•工作许可：获取相关的工作许可和批准，确保在合法的情况下进行工作。

•施工计划：制定详细的施工计划，包括工作流程、时间安排、人员分配等。

3. 拆除步骤拆除旧电表的过程需要按照以下步骤进行：步骤一：断电和确认•断开电源：确保在进行任何拆除工作之前，切断电源，并确认电表已经失去供电。

•验证电流：使用多功能测试仪检查电流是否已完全断开。

步骤二：拆卸电表外壳•去除螺丝：使用螺丝刀或螺丝扳手去除固定旧电表外壳的螺丝。

•拆卸外壳：轻轻拆下电表外壳，小心不要损坏内部部件。

步骤三：拆除电表连接•松开电线：使用钳子或扳手松开电表上的连接螺丝，将电线从旧电表上解开。

•注意安全：在接触电线时，务必佩戴绝缘手套，以确保安全。

步骤四：移除旧电表•小心移除：小心地从墙上或电表盒中移除旧电表。

•检查电表：检查旧电表是否有任何损坏或磨损，必要时记录下来以备后续报告。

步骤五：安装临时电表•安装临时电表：根据需要，在旧电表位置安装临时电表，确保电力供应不会中断。

4. 安全注意事项在进行旧电表拆除工作时，必须遵循以下安全注意事项：•施工现场应设置明显的警示标志，并有专人进行监控和维护。

•严禁未经许可的人员进入施工区域。

•必须使用绝缘手套、绝缘胶带等个人防护装备。

•必须按照正确的工序和规范操作，避免损坏电线和其他设备。

•施工期间必须保持施工区域整洁，确保没有杂物或障碍物。

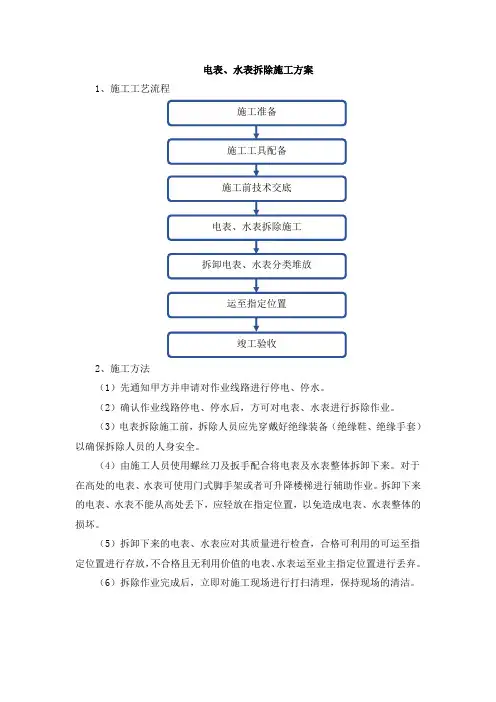

电表、水表拆除施工方案

电表、水表拆除施工方案
1、施工工艺流程
2、施工方法
（1）先通知甲方并申请对作业线路进行停电、停水。

（2）确认作业线路停电、停水后，方可对电表、水表进行拆除作业。

（3）电表拆除施工前，拆除人员应先穿戴好绝缘装备（绝缘鞋、绝缘手套）以确保拆除人员的人身安全。

（4）由施工人员使用螺丝刀及扳手配合将电表及水表整体拆卸下来。

对于在高处的电表、水表可使用门式脚手架或者可升降楼梯进行辅助作业。

拆卸下来的电表、水表不能从高处丢下，应轻放在指定位置，以免造成电表、水表整体的损坏。

（5）拆卸下来的电表、水表应对其质量进行检查，合格可利用的可运至指定位置进行存放，不合格且无利用价值的电表、水表运至业主指定位置进行丢弃。

（6）拆除作业完成后，立即对施工现场进行打扫清理，保持现场的清洁。

中国南方电网有限责任公司客户电能表及计量用互感器装拆作业指导书(出)讲课稿

精品文档精品文档客户电能表及计量用互感器装拆作业指导书精品文档目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (4)附录A XX 供电局高压用电客户电能计量装置装拆单 (15)附录B电能计量装置批量装拆记录 (18)附录C客户电能计量装置新装作业表单 (18)附录D客户电能计量装置增、减容（装拆）作业表单 (22)附录E客户电能表轮换（更换）作业表单 (25)客户电能表及计量用互感器装拆作业指导书1适用范围本作业指导书适用于南方电网公司客户电能表及计量用互感器装拆时的作业指导。

2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB 50171-2012）《多功能电能表通信协议》（DL/T645-2007）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013 ）3作业流程工作负责人说明：作业流程环节根据现场实际工作可选。

如新装计量装置，不涉及“现场拆除”工作环节，该环节可略过；客户销户拆除计量装置，不涉及“现场安装”工作环节，该环节可略过等。

4操作指引精品文档精品文档精品文档精品文档精品文档附录A XX 供电局高压用电客户电能计量装置装拆单XX 供电局高压用电客户电能计量装置装拆单登记日期: 年月日第号注意事项1.《供电营业规则》第七十二条规定：用电计量装置包含计费用电能表(有功、无功电能表及最大需量表)和电压、电流互感器及其二次连接线导线。

计费电能表及附件的购置、安装，移动、更换、校验、拆除、加封、启封及表计接线等，均由供电企业负责办理，客户应提供工作上的方便。

电能表拆装作业指导书

天津天保电力有限公司营销管理体系文件文件编号：Q/TBH DL050—2014-11702 文件名称: 电能表拆装作业指导书发布日期：版本号：2014天津天保电力有限公司发布第一章总则第一条为规范天津天保电力有限公司电能表拆装工作，特制定本作业指导书。

第二条本作业指导书适用于天津天保电力有限公司营销中心。

第二章工作内容及工作要求第三条电能表拆装作业是指本公司电力营销业务中电力增容、小用户增容、减容，复容、改压、迁址、分户、并户、移表等流程中涉及电能计量装置装拆的有关作业，以及电能计量装置轮换的有关电能表拆装的作业。

第四条电能表拆装作业主要涉及拆装作业的装置、辅材及工器具及其安装准备、现场安装、系统信息录入等。

第五条此工作由计量管理员负责发起。

第三章作业程序实用文档换表流程图实用文档拆表流程图实用文档装表流程图第六条装置、辅材及工器具及其安装准备（一）计量管理员联系用户和装拆表人员，确定安装地点、时间相关手续。

（二）根据工作要求，计量管理员领用相关电能表装置、辅材及工器具。

第七条现场安装、拆除作业（一）根据工作要求，计量管理员确认现场是否停电；需要停电的，待停电后方可作业。

（二）计量管理员抄录相关拆除前电表数据。

（三）根据《电能计量装置安装接线规则》（DL/T825-2002），计量管理员和装拆表人员实用文档进行相关拆装作业。

（四）计量管理员抄录相关安装后电表数据。

（五）计量管理员要求用户根据安装情况，核对抄表数据并确认签字。

（六）计量管理员返还领用工具。

第八条系统操作（一）根据工作需求，计量管理员开启相应系统流程。

（二）计量管理员录入相关数据并审核。

第四章作业方法第九条系统操作（一）登陆系统，点击装表接电/换表/拆表，选择按钮，点击“确定”，生成相应的工作流程。

实用文档（二）根据工作传票上抄录的数据进行录入，核对无误后，可转交系统审核员。

第五章附则第十条本指导书自颁布之日起执行。

第十一条本指导书由天津天保电力有限公司营销中心负责解释。

0.4kV装拆电能表标准化作业指导卡

6
材料
材料应充足、齐全、合格
7
安全措施
完成停电、验电、挂接地线等安全措施
8
工作许可手续
现场核对设备状态和安全措施后，许可人、工作负责人办理工作许可手续
9
班前会
工作负责人召集全体人员列队，进行如下工作：
（1）宣读工作票。
（2）交代危险点及控制措施。
（3）现场提问。作业人员清楚工作内容、工作流程、危险点、现场安全措施等内容后，在工作票和危险点控制卡上签名
14
清点人数
工作负责人清点人数，确认本班组工作人员全部由杆塔上撤下，拆除辅助安全措施后，命令所有工作人员撤离工作地点
15
工作终结
工作负责人向工作许可人报告工作终结，办理工作终结手续
16
拆除接地线
工作许可人（操作人）在监护人的监护下拆除工作地段所挂接地线，并核对拆除接地线组数与挂接地线组数一致
17
恢复送电
（3）停、送电按操作规程进行，明确操作人、监护人：停电、送电、登杆工作等必须根据命令进行。
（4）验电，并挂好接地线。
（5）接触电缆引线前必须充分放电。
（6）邻近带电线路作业应有专人监护。
（7）接地线拆除后，应即认为线路带电，不准任何人再登杆进行工作。
2
高处坠落
（1）高处作业前，检查脚扣、安全带是否牢固、可靠，检查梯子（防滑垫）是否完好。
确定停电时间，告知相关部门（客户）
3
确定作业方法
人工方法
其他方法
4
工作票指导卡
（1）结合现场勘察情况分析危险点，确定工作班成员并进行人员分工；填写、审核指导卡，并组织相关人员学习。
（2）填写、审核工作票，完成工作票签发程序
5

低压电能表安装作业指导书

Q/XXX X X X公司企业标准Q/XXX XXX－20XX-1XXX 低压电能表安装作业指导书2014-09-30发布2014-09-30实施目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)3.1 准备工作安排 (3)3.2 劳动组织及人员要求 (5)3.3 备品备件与材料 (6)3.4 工器具与仪器仪表 (7)3.5 技术资料 (8)3.6 作业前设备设施状态 (9)3.7 危险点分析与预防控制措施 (9)4 作业程序与质量要求 (11)4.1 开工 (11)4.2 工作项目和工艺标准 (12)4.3 竣工 (14)4.4 验收 (15)附录 A （规范性附录）流程图 (16)附录 B （规范性附录）报告样式 (18)前言本指导书依据XXX标准起草。

本指导书由鄂尔多斯电业局技术标准分委会提出并解释。

本指导书由生产技术处归口。

本指导书起草单位：东胜供电分局本指导书起草人：郝白玲、杜亦婷、李正阳、李世强本指导书审核人：王志勇本指导书批准人：乔玉良本指导书首次发布。

低压电能表安装作业指导书1 范围本指导书规定了鄂尔多斯电业局低压电能表安装作业活动中工作准备、人员组织、设备材料、工器具配置、技术资料图纸、环境控制要求、危险点分析与预控措施、作业步骤及质量要求等内容。

本指导书适用于鄂尔多斯电业局低压电能表安装作业活动。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

国家电网安质【2014】265号国家电网公司电力安全工作规程（配电部分）DL/T448-2000 电能计量装置技术管理规程DL/T 825—2002 能计量装置安装接线规则Q/NMDW-YX-005-2012 智能电能表技术规范Q/NMDW-YX-007-2012 电能计量装置通用设计规范供电营业规则3 术语和定义下列术语和定义适用于本文件。

电能表轮换作业指导书

电能表轮换作业指导书1适用范围本作业指导书适用于安装式电能表的轮换工作。

2依据DL/T 448-2000 电能计量装置技术管理规程国家电网公司电力安全工作规程（发电厂和变电所电气部分）（国家电网安监[2005]83号）国家电网公司电能计量装置现场检验作业指导书3安全工作要求3.1办理第二种工作票。

3.2至少有两人一起工作，其中一人进行监护。

3.3操作工具绝缘良好。

3.4测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。

3.5在接通和断开电流端子时，必须用仪表进行监控。

3.6电压互感器二次回路严禁短路，电流互感器二次回路严禁开路。

3.7现场检验应使用具有漏电及过流保护功能的电源插座。

4使用设备4.10.05级及以上三相电能表现场测试仪（以下简称测试仪）4.2数字万用表；4.3便携式计算机。

5环境条件环境温度：（0~35）℃相对湿度：≤85%；6操作程序6.1办理第二种工作票。

6.2一般检查6.2.1检查电能计量装置（包括计量柜、电能表、试验接线盒、失压仪及二次回路等）等的铅封情况，经在场人员确认完好无损后做好记录。

6.2.2检查电能表、失压仪等设备是否完好无损。

外观整洁无裂痕，标志清晰，螺丝、接线等接触良好。

6.3停电状态下，直接拆、装电能表。

6.4非停电状态下，按如下步骤进行6.4.1依据《电能表现场检验作业指导书》，进行待拆电能表现场检验。

6.4.2将测试仪设置为“待走字”状态。

6.4.3切断待拆电能表的工作电压，同时启动测试仪开始走字。

6.4.4在试验接线盒上，短接待拆电能表电流回路，观察并确定电能表电流应为零。

6.4.5用数字万用表测量待拆电能表各相电压值，确定电能表电压值为零（电能表带辅助电源供电的需将辅助电源空开断开）。

6.4.6拆除电能表。

6.4.7安装新电能表（电能表带辅助电源供电的需合上辅助电源空开）。

6.4.8恢复新装电能表的工作电压，抄读新装电能表底度。

6.4.9停止测试仪走字，抄读测试仪的走字电量值，并由有关各方工作人员签字确认。

电表更换施工方案

电表更换施工方案1. 引言本文档旨在说明电表更换的施工方案，包括施工前的准备、施工过程、施工后的检测等内容。

通过本方案的执行，能够安全、高效地完成电表更换工作。

2. 施工前的准备工作在进行电表更换施工前，需要进行以下准备工作：2.1 材料准备根据现场实际情况，准备好以下材料和工具： - 电表 - 电表箱 - 电线 - 电线接线端子 - 工具：扳手、螺丝刀、剥线钳等2.2 安全措施为保证施工过程的安全性，需要做好以下安全措施：- 确保工作区域没有电流，切断电源 - 佩戴防护手套、安全帽等个人防护装备 - 执行操作前进行必要的安全交底，并确保所有施工人员都理解并遵守安全规定2.3 施工方案确认与相关部门进行沟通，确保施工方案符合规范要求，并取得相关许可证明。

3. 施工过程根据实际的电表更换需求，参考以下步骤进行施工：3.1 断电切断电源，确保施工区域没有电流。

3.2 拆卸旧表使用相应工具，拆卸旧电表。

注意操作要轻柔，并避免损坏电表箱和相关线路。

3.3 检查线路拆卸旧表后，仔细检查相关线路是否完好，并清除可能存在的灰尘或杂物。

3.4 安装新表将新的电表装入电表箱，使用相应工具固定好。

3.5 连接线路根据电表安装要求，正确连接线路。

使用电线接线端子，确保连接牢固。

3.6 检测完成连接后，对线路进行检测。

确保连接正确、线路完好、无短路等问题。

3.7 封装电表箱将电表箱牢固封装。

确保电表箱密封好，以防止水、尘等灰尘进入影响电表正常运行。

3.8 还电确认施工完全无误后，通电，恢复供电。

4. 施工后的检测和验收完成施工后，进行以下检测和验收工作：4.1 功能检测用合适的仪器对电表进行功能检测。

确保电表正常工作，记录相关数据。

4.2 数据传输根据需要，将电表数据传输到相关系统中，以进行数据分析和管理。

4.3 验收经验重要人员进行电表更换工程的验收，确认施工质量符合要求，并填写相关验收记录。

5. 管理和维护为确保电表更换后的正常运行，需进行以下管理和维护工作：5.1 定期巡检定期巡检电表及电表线路，确保运行无误。

单相电能表安装作业指导书及作业卡(试行)

四川省水电集团屏山电力公司单相电能表安装作业指导书
1 适应范围
本作业指导书适用于单相电能表的安装、更换作业。

2 引用的标准和规程
下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

国家电网安监[2005]83 号《国家电网公司电力安全工作规程》（变电站和发电厂电气部分、电力线路部分））
DL/T448-2000 电能计量装置技术管理规程
DL/T825-2002 电能计量装置安装接线规则电力供应与使用条例（中华人民共和国国务院令第196 号1995 年4 月17 日）
供电营业规则（中华人民共和国电力工业部令第8 号1996 年10 月8 日）
3 安装前准备工作安排
3.1 准备工作安排
3.2 人员要求
3.3 主要仪器仪表和工具。

电能计量装置装拆作业指导书

电能计量装置装拆作业指导书
1范围
适用于本公司电力营销业务中电力增容、小用户增容、减容，复容、改压、迁址、分户、并户、移表、通用杂项（既有安装，又有拆除工作）流程中涉及电能计量装置装拆的有关作业，以及电能计量装置轮换的有关作业。

2职责
2.1装表接电班班长根据电力营销信息系统中的各类工作传票负责分配装拆表任务。

2.2装表接电员负责与客户联系，现场工作，现场客户确认，装拆表录入，机内传票传递。

2.3资产管理员负责领发表、接收退表、核对装拆工单与电表示数。

3质量要求
3.1按电力营销信息管理系统规定的考核时限完成电能计量装置装拆工作。

3.2电能计量装置装拆工艺符合专业规程要求，整齐美观、连接固定牢靠。

工作差错率为零、故障率为零。

3.3现场不发生安全事故。

4作业顺序。

中国南方电网有限责任公司客户电能表及计量用互感器装拆作业指导书(出)

1.1 1.2Q/CSG中国南方电网有限责任公司企业标准客户电能表及计量用互感器装拆作业指导书目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (4)附录A XX 供电局高压用电客户电能计量装置装拆单 (15)附录B电能计量装置批量装拆记录 (18)附录C客户电能计量装置新装作业表单 (18)附录D客户电能计量装置增、减容（装拆）作业表单 (22)附录E客户电能表轮换（更换）作业表单 (25)客户电能表及计量用互感器装拆作业指导书1适用范围本作业指导书适用于南方电网公司客户电能表及计量用互感器装拆时的作业指导。

如新装计量装置，不涉及“现场拆除”工作环节，该环节可略过；客户销户拆除计量装置，不涉及“现场安装”工作环节，该环节可略过等。

4操作指引第4页共30 页第5页共30 页第6页共30 页第7页共30 页第8页共30 页附录A XX 供电局高压用电客户电能计量装置装拆单XX 供电局高压用电客户电能计量装置装拆单登记日期: 年月日第号注意事项1.《供电营业规则》第七十二条规定：用电计量装置包含计费用电能表(有功、无功电能表及最大需量表)和电压、电流互感器及其二次连接线导线。

高压电能计量装置装拆及验收标准化作业指导书

高压电能计量装置装拆及验收标准化作业指导书
目录
• 作业前准备 • 高压电能计量装置安装 • 高压电能计量装置拆卸 • 验收流程及标准 • 常见问题分析与处理 • 安全注意事项及应急处理
01 作业前准备
工具材料准备
01
高压验电器、绝缘手套、绝缘靴、绝缘垫、绝缘拉杆等安全防护用具。
02
03
04
03
对于其他异常情况，应根据实际情况采取相应的应急处理措施。
04
后续改进建议
01 02 03 04
对事故原因进行深入分析，总结经验教训，制定针对性的改进措施。
加强员工安全培训和应急演练，提高员工的安全意识和应急处置能力。
定期对高压电能计量装置进行检查和维护，确保其安全可靠运行。
加强现场安全管理，完善安全制度和操作规程，确保各项安全措施得到有效执行。
验收结果处理
合格处理不合格处理
记录归档经验总结
对于符合验收标准的高压电能计量装置，应及时出具验收合格证明，并办理相关手续。
对于不符合验收标准的高压电能计量装置，应及时提出整改意见并要求限期整改，整改完成后重新进行验收。
对验收过程中的各项记录进行整理和归档，以便日后查阅和使用。
对验收过程中出现的问题进行总结和分析，提出改进措施和建议，以便提高后续工作的质量和效率。
记录。
处理拆卸问题
如在拆卸过程中发现问题，应及时处理并记录，以便后续解决。
保护拆卸部件
对拆卸下来的部件应采取相应的保护措施，防止其受到损坏或丢失。
整理拆卸资料
整理拆卸过程中的相关资料，如拆卸方案、接线图、部件清单等，以便后续查阅和使用。
拆卸质量检查
检查拆卸完整性

电能表安装作业指导书

5.
办理工作票。
由工作负责人办理工作票。
6.
做好换表前准备。
1.工作人员在施工前应通过电话、小区物业通知、上门等方式通知客户，与客户预约安装时间及地点等。工作人员应按工作性质按需领取安全工器具以及相应材料。
2.计量器具应放置在专用的运输箱内，防止在运输过程中因雨淋、颠簸、振动，而损坏设备。
7.
检查现场是否具备工作条件。
□10、活动扳手一把；□11、验电器(笔)；□12、手电筒；
□13、剥线钳；□14、钳形万用表；□15、计量封印及封印终端掌机；
□16、电流短接线；□17、相位伏安表；□18、电能表的设表器；
□19、二次回路导线一套。
△作业步骤及作业标准
序号
作业步骤
质量要求
危险点分析及预控措施
1.
配表。
1.负责人应及时查看，在规定的时限内处理营销系统工作传票。
7.在无法切断整套计量装置（含二次连线）电源时（如单相电能表），必须断开客户设备负荷开关，方可拆装。
8.工作人员应严格按照现场工作的有关规范和工艺要求规范作业，工作中电流互感器严禁开路，电压互感器严禁短路，在计量接线盒上，将电流互感器二次短路，并断开电能表的电压；方可将原电能表拆下，新的电能表装上，并在计量接线盒上将电流互感器二次电流和电压互感器二次电压恢复。
△工作人员准备好作业需要的工器具和相关资料。
△环境温度应在+10℃～+35℃之间，相对湿度不大于80%。
△验收工作时如遇雷雨天气不应进行室外电能表更换工作。
△主要工器具
□1、安全帽；□2、安全带；□3、绝缘鞋；
□4、绝缘手套；□5、登高工具；□6、接地线；
□7、警示标识；□8、各种规格螺丝刀一套；□9、尖嘴钳，斜口钳各一把；

变电站三相四线电表拆除新装施工方案

变电站三相四线电表拆除新装施工方案
根据您的描述，我可以提供一个一般性的电表拆除和新装施工方案，但请注意，具体的操作步骤和安全要求可能因为实际情况略有不同，建议您在实施之前咨询专业电力工程师或相关部门，并遵循相关的安全操作规程。

1. 准备工作：
a. 确保已经断开电源，关闭主干开关，并将相应的电路断开。

b. 进行现场勘测，了解变电站的具体布局和电表的位置。

c. 准备好所需的工具和安全装备，如手工工具、绝缘手套、绝缘眼镜等。

2. 拆除旧电表：
a. 在确认断电的情况下，使用绝缘手套和绝缘工具拧松电表螺钉，并将旧电表从电表箱中取出。

b. 检查电表箱内的线路是否有损坏或老化，如有需要，及时更换。

3. 新装施工：
a. 根据新电表的要求，将其正确连接到电表箱内。

确保所有接线牢固可靠，并正确接线。

b. 检查新电表的绝缘性能，确保没有漏电以及导线之间的正常绝缘。

c. 重新连接电源，确保各项指示灯和仪表显示正常。

d. 进行测试，检查新电表的测量准确性和数据传输是否正常。

4. 完工验收：
a. 确认新电表安装完毕后，进行全面的运行检查，确保电表运行正常。

b. 根据安全操作要求，整理好工作现场，清除工具、杂物等。

c. 编制并存档相关的安全记录和工程实施报告。

最后，再次建议您在操作过程中关注安全，遵循电力工程标准和相关法律法规，如有需要，寻求专业人士的指导和帮助。

拆装电表协议书

拆装电表协议书鉴于甲方为乙方提供电力服务，乙方需安装电表以计量用电情况，现双方就电表的拆装事宜达成如下协议：一、电表拆装范围1. 甲方负责为乙方安装指定型号的电表，电表的安装位置、型号、规格等应符合国家相关标准和乙方的实际用电需求。

2. 乙方如需更换或拆装电表，应提前向甲方提出书面申请，并说明更换或拆装的原因及具体要求。

二、拆装电表程序1. 乙方提出拆装申请后，甲方应在接到申请后的五个工作日内给予答复，并安排专业人员进行现场勘查。

2. 甲方根据勘查结果，制定拆装电表的具体方案，并与乙方协商确定拆装时间。

3. 拆装电表过程中，甲方应确保操作安全，避免对乙方的用电设施造成损害。

4. 拆装完成后，甲方应向乙方提供新的电表读数，并与乙方确认。

三、费用承担1. 电表的安装费用由乙方承担，具体费用按照甲方的标准执行。

2. 因乙方原因造成的电表拆装，所产生的费用由乙方承担。

3. 因甲方原因或电表本身质量问题导致的拆装，相关费用由甲方承担。

四、电表的维护与校验1. 甲方负责电表的日常维护和定期校验，确保电表的计量准确。

2. 乙方有权要求甲方对电表进行校验，甲方应在接到要求后的五个工作日内完成校验。

五、违约责任1. 甲方未按协议约定时间完成电表拆装的，每逾期一日，应向乙方支付违约金，违约金为拆装费用的千分之五。

2. 乙方未按协议约定支付拆装费用的，每逾期一日，应向甲方支付违约金，违约金为未支付费用的千分之五。

六、争议解决本协议在履行过程中如发生争议，双方应友好协商解决；协商不成的，可向甲方所在地人民法院提起诉讼。

七、其他1. 本协议自双方签字盖章之日起生效，有效期至电表拆装完成之日止。

2. 本协议一式两份，甲乙双方各执一份，具有同等法律效力。

甲方代表（签字）：_________________ 日期：____年__月__日乙方代表（签字）：_________________ 日期：____年__月__日。

电能表带电作业指导书

电能表带电装拆标准化作业指导书
三、本指导书引用标准
1、《国家电网公司电力安全规程》(电力线路部分)（配电部分）
2、供电企业《标准化作业指导书范本》（配电部分)
3、《供电企业项目作业指导书》（电能计量与电侧仪表)
四、电能表带电装拆标准化作业准备阶段
4.1指定工作负责人（监护人)和工作班成员,明确职责；
4.2检查作业人员身体精神状况和劳保用品使用情况
4。

3装表接电安全生产工器具配置标准施工工具和安全工器具
（1-7项为每次作业必带工具,8-12项为备带工具)
手用绝缘安装工具箱（2-4项和下表内1-9项的工具，有防护的排列放置.箱底
4.4正确的接线图（见附件）
4.5危险点分析及安全控制措施
五、作业阶段
5.1工作内容、步骤及工艺标准
六、终结阶段
附图。

1
附图.2
高供低计总表计量3×4 有功、无功组合标准表接线
附图.3
高供高计总表计量3×3 有功、无功组合表标准接线。

高压电能计量装置装拆及验收标准化作业指导书

（6）工作班成员精神状态是否良好，变动是否合适。
（7）交代作业任务及作业范围，掌控作业进度，完成作业任务。
（8）监督工作过程，保障作业质量。
四、作业前准备
专责 2 监护
人
（1）明确被监护人员和监护范围。（2）作业前对被监护人员交代安全措施，告知危险点和安全注意事项。
（3）监督被监护人遵守安规和现场安全措施，及时纠正不安全行为。
使用不合格登高用按规定对各类登高用工器具进行定期试验和检查，确保使用
安全工器具
合格的工器具。
高
空
坠落
绝缘梯使用不当
（1）使用前检查绝缘梯的外观，以及编号、检验合格标识，确认符合安全要求。（2）登高使用绝缘梯时应设置专人监护。
（3）梯子应有防滑右，梯子不得绑接使用，人字梯应有限制开
（4）工作时设专人监护，使用绝缘工具，站在干燥的绝缘物上进行。
雷电伤害室外高空天线处工作应注意天气，雷雨天禁止作业。
四、作业前准备
4.6 危险点分析及预防控制措施
带手套使用电动转
机械伤害
动工具，可能引起机械伤害使用不合格工器具
高空抛物
加强监督与检查，使用电动转动工具不得使用手套。
按规定对各类工器具进行定期试验和检查，确保使用合格的工器具。高处作业上下传递物品，不得投掷，必须使用工具袋并通过绳索传递，防止从高空坠落发生事故。
作规程（变电部分）
6 国家电网营销〔2011〕237号关于印发《营销业扩报装
工作全过程人身事故十二条措施（试行）》、《营销业扩
报装工作全过程安全危险点辨识与预控手册（试行）》的
通知
3
上述文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

电能计量实验一单相电能表拆装与维护

感应式电能表的拆装与一般维修一、实验目的（1）了解单相电能表的结构（2）学习单相电能表的拆装方法。

（3）学习单相电能表的一般维修方法。

二、实验原理与说明感应式电能表由测量机构、补偿调整装置和辅助部件三大部分组成。

1、测量机构测量机构是电能表实现电能测量的核心又由五部分组成：即驱动元件、转动元件、制动元件、轴承、计度器。

（1）驱动元件的作用：接受被测电路的电流和电压，建立交变磁通，与其在圆盘内产生的感应电流相互作用，进而产生驱动力矩，使圆盘转动。

驱动元件固定在基架上，由电压驱动元件和电流驱动元件组成。

（2）转动元件的作用：在驱动元件建立的交变磁场的作用下，在圆盘上产生驱动力矩使圆盘连续转动并把转动的圈数传递给计度器。

（3）制动元件的作用：产生与驱动力矩方向相反的制动力矩，以便使圆盘的转动速度与被测电路的功率成正比。

制动元件由永久磁铁及其调整装置组成。

（4）轴承的作用：上轴承主要对转动元件起定位和导向作用。

下轴承用来支撑转动元件。

（5）计度器的作用：是电能表的指示部分，它可以累积圆盘的转数以显示被测电量的多少。

2、补偿、调整装置补偿、调整装置是改善电能表的使用特性和满足准确度要求不可缺少的重要组成部分，单相电能表装有满载调整装置、轻载调整装置、相位角调整装置、防潜调整装置。

3、辅助部件辅助部件包括：外壳、基架、端钮盒和铭牌（1）外壳：表壳、表底组成电能表的外壳。

为了防止潮气和灰尘进入表内，要求外壳有良好的密封性能，（2）基架：要求各种元件本身和元件与元件之间的相对位置安装必须精确、牢固，所以要求基架有足够的机械强度和精密的加工工艺。

（3）端钮盒：电能表的电流、电压回路都是通过端钮盒外部电路连接的，端钮盖上印有电能表的接线原理图。

端钮盖上的螺丝留有封表用的孔洞，可以防止用户私自开启端钮盒影响电能表的正确计量和危及人身安全。

（4）铭牌：电能表的铭牌上通常标注了：名称、型号、准确度等级、电能计算单位、标定电流和额定最大电流、额定电压、电能表常数、频率、制造厂名称或商标、工厂制造年份和厂内编号、电能表产品生产许可证的标记和编号、计度器显示数的整数位与小数位的窗口应有不同的颜色。
