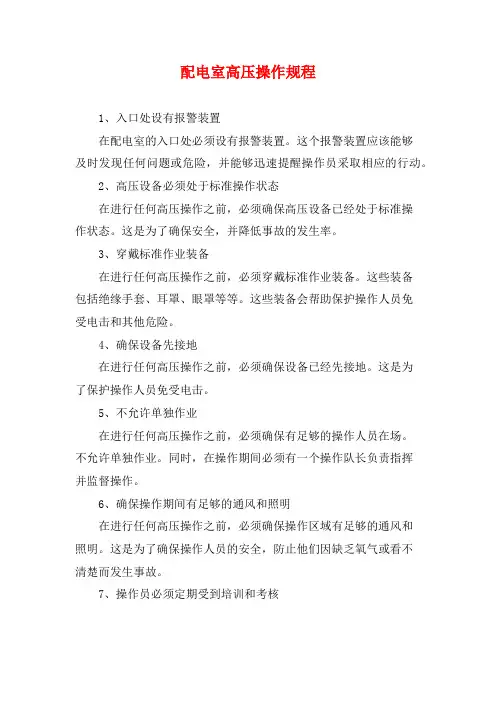

一、一般规定

1、必须经培训考试合格，方可持证上岗，无证不得上岗。

2、严格执行《电业安全规程》、《煤矿机电设备检修质量标准》及《煤矿机电设备完好标准》的有关规定和标准，掌握触电急救的方法，并具有电气防、灭火的知识。

3、熟悉本配电系统的供电情况及负荷分配情况。

4、会看原理图及实际接线图。

5、熟悉设备的构造、原理、性能、应会维护，会操作，会保养，会排除一般性故障。

6、电工进行维护时不得少于2人，其中一人监护，严禁单人作业、单人处理故障。

所有值班人员必须熟悉选煤厂6KV配电室的高压

配置：

601（G1）柜、610（G11）柜为6000V1#、2#电源进线柜；

602（G2）柜----------供电气楼筛分车间变压器；

603（G3）柜----------供块厂房变压器；

604、607（G5、G8）柜---------PT互感器柜；

605、606（G6、G7）柜---------联络柜；

608（G9）柜----------供装车皮带高压电机启动柜；

609（G10）柜---------供块仓下变压器；

611（G12）柜---------供末厂房变压器。（共11块柜，G4柜移自主井供101皮带。）

7、所有电气管理人员都应熟悉选煤厂6KV室的供电方式：

电源来自亚美大宁矿井35KV变电站6KV室。

1#回路：由35KV变电所的606#柜，引至厂6KV配电室601#（G1）柜。

2#回路：由35KV变电所的616#柜，引至厂6KV配

电室的610#（G11）柜。

8、所有电气管理人员都应熟悉运行方式：

高压正常运行时为双电源、分段运行，同时投入601和610柜，采用热备。

当任一回路电源故障时，可切除故障进线柜，操作母联柜，进行全厂供电。

9、在检修停送601、610任一进线柜时，由选煤厂提出，经地面部电气主管申请，到矿机电部办理工作票后，方可进行停送电工作。

二、操作前的准备

1、操作高压时，必须执行倒闸操作票制度。

2、操作前必须戴好绝缘手套、绝缘靴，准备等电位级的验电器和接地棒，并认真检查，确认完好后方可使用。

三、操作

1、正常送电

A：一段母线送电：

a) 首先确定605、606母联柜均未合上。

b) 将601（1#电源进线柜）进行全面检查，在无隐患、无问题的的情况下，观察断路器处于分闸指示位置时，摇入开关小车，到位后，合上控制电源开关，储能、旋转合闸旋钮，使真空断路器合闸。此时断路器指示牌处于“合”的状态，绿灯灭，红灯亮，I段母线得电。

c) 送上604PT柜，观察线、相电压等参数值是否正常。

d) 送上电气楼变压器（602）柜。

e) 送上块厂房变压器（603）柜。

B 二段母线送电：

a) 将610（2#电源进线柜）进行全面检查，在无隐患、无问题的的情况下，观察断路器处于分闸指示位置，摇入开关小车，到位后，合上控制电源开关，储能、旋转合闸旋钮，使真空断路器合闸。此时断路器指示牌处于“合”的状态，绿灯灭，红灯亮，Ⅱ段母线得电。

b) 送上607PT柜，观察线、相电压等参数值是否

正常。

c) 送上块仓下变压器（608）柜。

d) 送上末厂房变压器（611）柜。

2、单电源、母线联络供电：

高压联络开关分合闸：选煤厂高压配电柜采用两路两段独立供电方式。联络开关处于分断状态。当一段高压电源因故停电时，联络开关可摇入至送电位置，实现联络供电。如果故障排除后，恢复送电，联络开关则要先分断。操作程序：

a) 首先确定另一回路电源侧和负荷侧刀闸都必须拉开（真空断路器）摇出。

b) 摇入母线联络606小车。

c) 送上605母联断路器。储能、合闸，两段母线联通。

d) 依次送上供各用电变压器的断路器。

3、出现设备的事故性跳闸的，首先必须查明事故的原因，处理完确认无误后，方可送电。

4、任一设备需检修时，见到工作票后，方可停电。

见到工作票返回时，方可送电。严禁电话、预约停送电。

注：停电的操作顺序：先停该柜的真空断路器，后拉负荷侧刀闸，最后拉电源侧刀闸。

1、出现因供电而引起的事故，在有可能事故扩大的情况下，可先停电，后向厂集控、主管领导报告。

2、操作高压时应注意

a) 高压操作时，必须两人，一人操作，一人监护。

b) 禁止带负荷拉或合刀闸。

c) 操作刀闸时应果断迅速。

7、操作高压时应做好如下记录：

a) 所有操作人员在接到审批后的工作票时，应首先填写倒闸操作票，按照倒闸操作票填写的顺序，一人操作，一人监护的程序工作。

b) 更换高压控制柜控制电源（220V）的一次侧熔断器时，必须至矿35KV变电所办理停电手续，待停电后进行。

c) 操作完毕应做好记录。
