程控数字交换技术原理教学设计一、教学目标本次教学的目标是：通过讲解程控数字交换技术原理，让学生了解数字交换技术的基本原理、基本概念、实现方法和应用，掌握数字交换系统中各种交换设备及其作用、接线方法及其原理等相关基础知识，为学生以后深入学习和研究通信技术打下基础。
二、教学内容和方法1. 教学内容1.数字交换技术的基本概念和原理2.数字交换系统中各种交换设备及其作用、接线方法及其原理3.常见数字交换网络类型及其原理2. 教学方法1.讲授法2.实验法3.讨论法三、教学过程1. 导入本次教学的主题是“程控数字交换技术原理”，首先我将通过介绍一张图片的方式来引导学生了解数字交换的基本概念。
数字交换示意图数字交换示意图此图是数字交换系统的示意图，数字交换技术通过解决电话通信过程中需要占用电话线路等问题，实现了电话通信的自动化，并且可以实现电话信令、数据传输和图像传输等多种功能。
接下来我们将逐项讲解数字交换技术的基本原理、基本概念、实现方法和应用。
2. 数字交换技术的基本概念和原理数字交换技术是指通过数字信号代替模拟信号进行通信的一种技术。
在数字交换系统中，将每一话机呼叫产生的电平脉冲转换成二进制代码，进而再通过计算机控制进行下一步的处理。
数字交换系统由许多部件组成，包括接收端、转接机、存储器、控制器和发送端。
这些组件共同构成了一个完整的数字交换系统，使得通信过程自动化，可以实现多种通信功能。
3. 数字交换系统中各种交换设备及其作用、接线方法及其原理数字交换系统中主要有以下几种交换设备：1.集中控制器：接收和寄存呼叫信息及相应话机的地址，从而对话路进行建立、断开和转移等操作；2.交换网络：通过交换器之间的连接，使完成呼叫的各路终端之间联系起来；3.转接机：完成多话机转多话机通话的任务，实现交换器之间的互联。
在数字交换中，需要对外接口线路进行配置；在数字交换系统的设计中，提供了通用接口和私有接口两种接口。
私有接口的接线方法有自制柜式接口与标准化接口两种。
【精品】程控交换课程设计“tsst”时分数字交换网设计
现代交换原理课程设计题目“TSST”时分数字交换网设计学院电子信息工程学院专业通信工程学生姓名学号年级2009级指导教师职称副教授二〇一二年六月设计报告成绩（按照优、良、中、及格、不及格评定）指导教师评语：指导教师（签名）年月日说明：指导教师评分后，设计报告交院实验室保存。
“TSST”时分数字交换网设计摘要：程控数字交换是控制系统依靠事先存储的程序和数据引导微分处理机对各种信令进行处理，对交换网络和接口进行必要的控制。
单一的S接线器不能单独构成数字交换网络，而T接线器可以单独构成，但是T接线器容量受到限制，因此本设计采用四级接线器，按照一定的拓扑结构形成无阻塞型数字交换网。
采用接线线器构成的数字交换网络是时代发展的需要，利用时间接线器和空间接线器的不同组合以得到一定容量要求，在交换器件允许的情况下尽量提高PCM的复用度。
关键词：TSST；S接线器；T接线器；数字交换网目录第1章绪论.................................................. 错误!未指定书签。
1.1设计背景............................................. 错误!未指定书签。
1.2设计参数及内容....................................... 错误!未指定书签。
第2章时分数字交换网........................................ 错误!未指定书签。
第3章数字交换的基本概念及原理.............................. 错误!未指定书签。
3.1数字交换网的基本概念................................. 错误!未指定书签。
3.2时间（T）接线器...................................... 错误!未指定书签。
3.2.1T接线器的基本组成.............................. 错误!未指定书签。
程控数字交换技术第二版课程设计

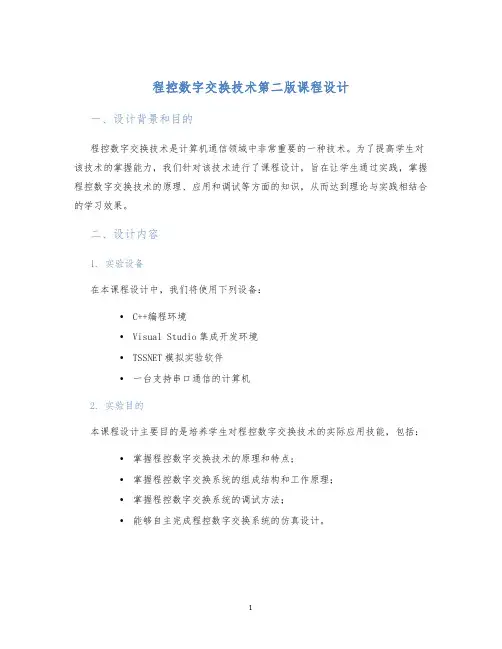

程控数字交换技术第二版课程设计一、设计背景和目的程控数字交换技术是计算机通信领域中非常重要的一种技术。
为了提高学生对该技术的掌握能力，我们针对该技术进行了课程设计，旨在让学生通过实践，掌握程控数字交换技术的原理、应用和调试等方面的知识，从而达到理论与实践相结合的学习效果。
二、设计内容1. 实验设备在本课程设计中，我们将使用下列设备：•C++编程环境•Visual Studio集成开发环境•TSSNET模拟实验软件•一台支持串口通信的计算机2. 实验目的本课程设计主要目的是培养学生对程控数字交换技术的实际应用技能，包括：•掌握程控数字交换技术的原理和特点；•掌握程控数字交换系统的组成结构和工作原理；•掌握程控数字交换系统的调试方法；•能够自主完成程控数字交换系统的仿真设计。
3. 实验步骤步骤1：系统框图设计熟悉程序的设计与实现，并利用C++编程语言编写基本的通信控制程序，实现模拟数字交换机的基本接口控制程序。
步骤2：信令编码对信令进行编码，制定各类信令的编码规则，实现接口之间互联并进行双向的通信。
同时，还要实现呼叫进程和拆除进程的控制。
步骤3：通话控制在向通道发送空闲消息过程中，关键之处在于程序如何检测闲置状态，这涉及到通道状态的检测和通道状态的改变方法。
步骤4：虚拟信令编码程序还需要编写监控程序，完成对已建立的连接的监控和控制，保证通信正常进行。
4. 实验效果通过以上实验步骤的完成，我们可以得到高质量的程控数字交换机仿真系统。
学生可以通过该仿真系统进行虚拟通信实验，模拟真实情况下的呼叫和通话过程，达到真正意义上的实践效果。
通过参与该课程设计，学生可以更加深入地了解程控数字交换技术，对于提高计算机通信领域的应用能力和素质方面有着深远的影响。
三、设计总结本课程设计是针对程控数字交换技术的，通过这个实践项目，我们可以更加深入地了解程控数字交换技术的原理、应用和调试等方面的知识。
同时，该实践项目还可以锻炼学生的编程能力和实际应用能力，为学生进一步发展计算机通信领域的职业生涯奠定了坚实的基础。
程控交换课程设计分解
程控交换课程设计分解我校XX校区用户交换机配置计划----《程控数字交换与交换网》课程设计姓名XXX学号 XXXXXXXX学院XXXXX学院专业班级20XX级XX工程X班XXXXX榆中校区用户交换机配置计划专业：XXXXXX 姓名：XXX 指导老师：XXX摘要本文主要论述了我校榆中校区用户交换机配置方案的具体设计。
在明确我们需要实现目标和考虑的问题之后，通过大致估算的办法确定校区的用户数量，并对需求和现状进行分析。
文中只要介绍了对交换机的配置，交换机的系统结构、用户容量和系统容量、编号计划、中继线配置和控制部分的配置。
关键词程控交换，用户交换机，配置，榆中校区ABSTRACTThe article discusses the Yuzhong campus of my school specific design of the user switches to configure the program. Clear we need to achieve the objectives and considerations, a rough estimate approach to determine the number of users of the campus, and demand and to analyze the situation. The paper describes the configuration of the switch, switch the system architecture, user capacity and system capacity, the numbering plan, the trunk configuration and control part of the configuration.Key Words:Program controlled exchange, Switching equipment, configure, Yuzhong Campus1绪论为了实现用户间通话的接续，早前的电话交换是有专门的接线员机负责接线，工作非常繁琐、枯燥。
程控交换机设计方案
2.严格按照设计方案进行设备选型和采购；
3.完成系统安装、调试和验收，确保系统正常运行；
4.对操作和维护人员开展培训，提高运维能力；
5.定期对系统进行评估和优化，确保满足通信需求。
七、风险与应对措施
1.技术风险：充分评估技术可行性，选择成熟可靠的技术和设备；
3.扩展性：预留充足的接口和资源，便于未来升级和扩展；
4.易管理性：提供便捷的操作和维护手段，降低运维成本；
5.合规性：遵循我国法律法规及行业标准。
三、设计方案
1.系统架构
本方案采用分层设计，分为以下四个层次：
（1）接入层：负责电话用户的接入；
（2）交换层：实现呼叫控制、路由选择等功能；
（3）控制层：负责系统管理和维护；
3.控制模块
（1）采用分布式控制结构，提高系统可靠性和扩展性；
（2）实现呼叫控制、路由选择、计费等功能；
（3）支持多级权限管理，确保系统安全。
4.接口模块
（1）提供模拟用户线接口、数字中继接口、ISDN接口等；
（2）支持多种信令协议，如中国1号信令、中国7号信令等；
（3）实现与其他交换机、运营商网络的互联互通。
（4）接口层：提供与其他网络和设备的连接接口。
2.接入层
（1）支持多种接入方式，如模拟用户线、数字用户线、光纤等；
（2）提供足够的接入端口，满足不同规模用户的接入需求；
（3）具备接入设备的检测和故障处理功能。
3.交换层
（1）采用时分交换技术，实现高效、稳定的呼叫处理；
（2）支持多种呼叫业务，如普通呼叫、会议呼叫、紧急呼叫等；
6.定期对系统进行升级和扩展。
六、风险与应对措施
程控数字交换技术原理教学设计

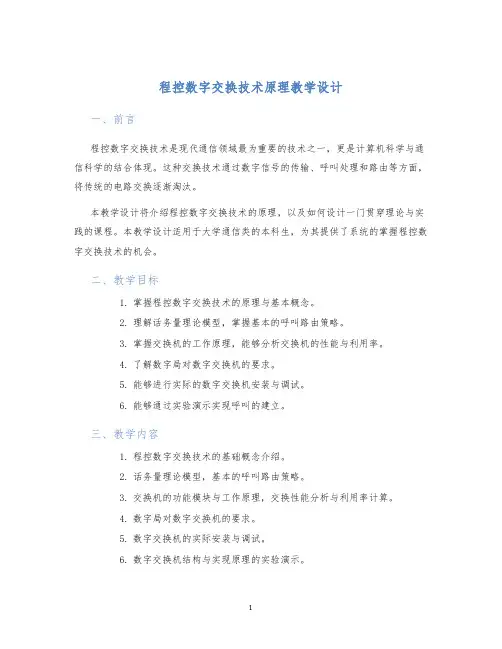

程控数字交换技术原理教学设计一、前言程控数字交换技术是现代通信领域最为重要的技术之一，更是计算机科学与通信科学的结合体现。
这种交换技术通过数字信号的传输、呼叫处理和路由等方面，将传统的电路交换逐渐淘汰。
本教学设计将介绍程控数字交换技术的原理，以及如何设计一门贯穿理论与实践的课程。
本教学设计适用于大学通信类的本科生，为其提供了系统的掌握程控数字交换技术的机会。
二、教学目标1.掌握程控数字交换技术的原理与基本概念。
2.理解话务量理论模型，掌握基本的呼叫路由策略。
3.掌握交换机的工作原理，能够分析交换机的性能与利用率。
4.了解数字局对数字交换机的要求。
5.能够进行实际的数字交换机安装与调试。
6.能够通过实验演示实现呼叫的建立。
三、教学内容1.程控数字交换技术的基础概念介绍。
2.话务量理论模型，基本的呼叫路由策略。
3.交换机的功能模块与工作原理，交换性能分析与利用率计算。
4.数字局对数字交换机的要求。
5.数字交换机的实际安装与调试。
6.数字交换机结构与实现原理的实验演示。
四、教学方法1. 理论教学理论教学主要通过课堂讲解和PPT演示进行。
由于程控数字交换技术具有一定的抽象性，因此教师需要采用生动易懂的语言和形象直观的图表来解释和演示，帮助学生理解和掌握知识点。
2. 实验教学实验教学是计算机科学和通信科学的重要教学方法。
在本课程中，实验教学将重点涉及到数字交换机的结构与实现原理的实验演示。
教师应该根据学生的实验资历设计一系列具有挑战性的实验，并且注重培养学生的解决实际问题的能力。
五、教材选择本教学设计建议使用以下教材：1.《通信原理》（第3版）/ 刘宋，人民邮电出版社 / 2014年2月2.《数字交换技术基础》（第2版）/ 徐江祥，吴长青 / 电子工业出版社 / 2014年3月此外，教师可以根据学生的具体情况，自由选择其他具有先进性、系统性、实用性的教材。
六、考核方式考核方式主要采用闭卷笔试和实验操作两种方式。
用户电路设计程控互换课程设计说明书
程控互换原理课程设计说明书程控交换机的用户电路的设计起止日期：2021年12月09日至2021年12月15日学生姓名朱榛塬班级通信093班学号025成绩指导教师(签字)运算机与通信学院2021年12 月15 日图一 用户线接口功能框图模拟用户线接口电路的功能可以归纳为BORSCHT 七种功能，具体含义是： （1）馈电（B-Battery feeling ）向用户话机送直流电流。
通常要求馈电电压为—48伏或—24伏，环路电流不小于18m A.（2）过压保护（O —Overvoltage protection ）防止过压过流冲击和损坏电路、设备。
（3）振铃控制（R —Ringing Control ）向用户话机馈送铃流，通常为25Hz/90Vrms 正弦波。
（4）监视（S-Supervision ）监视用户线的状态，检测话机摘机、挂机与拨号脉冲等信号以送往控制网络和交换网络。
（5）编解码与滤波（C-CODEC/Filter ）在数字交换中,它完成模拟话音与数字码间的转换。
通常采用PCM 编码器（Coder ）与解码器(Decoder)来完成,，统称为CODEC 。
相应的防混叠与平滑低通滤波器占有话路（300Hz-3400Hz ）带宽，编码速率为64kb/s 。
（6）混合（H —Hyhird ）完成二线与四线的转换功能，即实现模拟二线双向信振铃继电器铃流发生器馈电电源模拟 用户线过压保护电路测试开关馈电电路混合电路编码器解码器低通平衡网络 低通发送码流接收码流(编码信号)b测试总线振铃控制信号用户线状态信号·馈电功耗在正常工作时仅为1W，静态时约为50mW·正常工作环阻值～5KΩ（3）MY88622 外形尺寸图（4）引脚说明:引脚号名称说明1 TF 内部连接,外部不用2 LPGND 环路地及系统相对于Vbat 的地,通常与GNDA 连接3 VR 话音接受端(输入),使4 线模拟信号传入SLIC4 LED 环路状态LED 显示,低电平有效5 VEE 负电源端(-5V)6 GNDA 模拟地(0V)7 NC 外部悬空8 Vx 话音发送端(输出),使4 线模拟信号传出SLIC9 TIP 连接电话线T 端10 RING 连接电话线R 端11 RF 铃流回路端,与铃流继电器连接12 VCC 正电源端(+5V)现在采用u=255。
申瓯程控交换机教案
申瓯程控交换机教案第一节，程控交换机的基本概念。
1.1 什么是程控交换机。
程控交换机是一种通过计算机程序控制的电话交换机，它能够实现电话呼叫的自动接通和连接。
相比于手动交换机，程控交换机具有更高的效率和更多的功能。
1.2 程控交换机的工作原理。
程控交换机的工作原理是通过计算机程序来控制电话线路的连接和断开，从而实现电话呼叫的接通和连接。
它包括了硬件和软件两个部分，硬件部分包括电话线路、交换机设备等，软件部分则包括了控制程序和管理程序等。
1.3 程控交换机的优点。
相比于手动交换机，程控交换机具有更高的效率、更多的功能和更低的成本。
它能够实现电话呼叫的自动接通和连接，大大提高了通信的效率。
第二节，申瓯程控交换机的特点。
2.1 申瓯程控交换机的产品特点。
申瓯程控交换机是一种先进的通信设备，具有高性能、高可靠性和高扩展性的特点。
它能够满足不同规模的通信需求，适用于各种不同的通信环境。
2.2 申瓯程控交换机的技术特点。
申瓯程控交换机采用了先进的数字通信技术，具有高清晰度、低延迟和高稳定性的特点。
它能够实现多种通信业务，包括语音通信、数据通信和图像通信等。
2.3 申瓯程控交换机的应用特点。
申瓯程控交换机广泛应用于各种通信场景，包括固定电话网络、移动通信网络和互联网通信网络等。
它能够满足不同用户的通信需求，为他们提供高质量的通信服务。
第三节，申瓯程控交换机的教学内容。
3.1 程控交换机的基本原理。
通过介绍程控交换机的基本原理，让学生了解程控交换机的工作原理和优点。
3.2 程控交换机的技术特点。
通过介绍程控交换机的技术特点，让学生了解程控交换机的先进技术和应用特点。
3.3 程控交换机的实际应用。
通过介绍程控交换机在不同通信场景中的应用，让学生了解程控交换机的实际应用和发展趋势。
第四节，申瓯程控交换机的教学方法。
4.1 理论教学。
通过讲解程控交换机的基本原理和技术特点，让学生了解程控交换机的工作原理和优点。
4.2 实践教学。
程控交换机课程设计(DOC)
电子工程系课程设计报告题目：程控交换机年级：专业：电子信息工程技术学号：学生姓名：指导教师：日期：目录摘要 (II)1 设计目的 (1)2 设计要求 (1)3 设计内容 (2)3.1 Interne语音通信系统概述 (2)3.2分组交换的特点 (2)3.3 IP电话基本结构 (3)3.4 IP电话网络组件 (5)3.5 IP电话的基本通信过程 (7)3.6 IP电话的业务流程 (8)3.7 基于局域网的PC TO PC的可视IP电话的开发 (11)摘要网络技术与多媒体技术的发展，促进了通信技术综合化、数字化、智能化、个人化的发展，使得在单一网络平台上实现语音、数据、图像等多种业务成为可能。
综合网络技术与多媒体技术的IP电话技术正是在这一背景下产生的，并得到了迅速的发展，成为语音通信领域中的一个强有力的竞争者。
IP电话除了具有采用分组交换技术，提高线路利用率，降低通信费用等优点外，可以实现多种业务的增值，并与多媒体技术相融合，使其在通信领域中处于有利的地位，具有广阔发展前景的根本原因。
虽然IP电话的语音质量还不是很完善，但是IP电话技术的发展方向却受到了通信业界的高度重视，许多国际标准化组织正积极制订各种相关的标准，其着眼点不仅在于IP电话本身，更重要的是在于未来IP多媒体多点通信和IP电话的各种增值业务的应用。
在这样的背景之下，本课题结合了IP电话的关键技术设计实现了一个局域网环境下的PC到PC的可视IP电话软件，并对IP电话技术进行了系统的研究与探讨。
其目的是掌握IP网络电话的工作原理，以及IP网络电话实现中一些关键技术的处理方法;同时，对该软件进行扩展可以实现视频会议系统、Web电话以及语音信箱等业务。
本文首先探讨了IP电话的相关协议、标准、关键技术及其工作原理，然后对本文所设计实现的可视IP电话软件进行了系统分析、系统设计、系统实现。
其中系统实现主要包括语音的录制、播放、编解码、压缩、实时传输协议等的实现。
小型程控交换机课程设计
目录摘要 (2)Abstract (3)第一章小型程控交换机的整体设计 (4)1.1 程控交换机的简介 (4)1.2 系统的总体结构设计 (4)1.3 各模块的功能分析 (4)1.3.1用户接口电路 (4)1.3.2语音处理单元 (5)1.3.3交换网络和中心控制单元 (5)第二章核心模块——交换网络的介绍 (7)2.1交换网络的一般结构和工作原理 (7)2.1.1时间交换单元 (7)2.1.2空间交换单元 (9)第三章基于MT8980的交换网络的具体设计与实现 (11)3.1交换芯片——MT8980 (11)3.1.1 MT8980的管脚说明 (11)3.1.2 MT8980的功能说明 (12)3.2控制单元——AT89S51 (13)3.2.1 AT89S51的管脚说明 (13)3.3 MT8980与AT89S51的连接 (14)3.4 基于MT8089的交换网络实现原理 (15)总结 (16)参考文献 (17)致谢 (18)附录 MT8980与AT89S51的连线图 (19)摘要程控交换机采用了数字通信、微电子、计算机等技术，能提供多种电信业务，适应通信网向数字化、综合化、智能化和个人化方向发展的要求，是当前通信网特别是电话网中应用的交换系统的主体。
而专用交换机很多时候造价太高或功能太强大造成浪费，解决这问题的途径就是小型程控交换机。
其成本低、易改造、线路利用率高，在综合业务数字网中有很大的开发潜力。
本文首先介绍了小型程控交换机的整体结构和简单的工作过程，然后重点对交换网络的设计和实现进行了阐述，即MT8980交换芯片的工作原理和AT89S51单片机对该交换芯片的控制过程，并给出了相应的芯片引脚连线图。
关键词：程控交换；交换网络；MT8980；AT89S51AbstractPBX using digital communications, microelectronics and computer technology, can provide a variety of telecommunications services to meet the communication network to digital, integrated, intelligent direction and personal requirements of the current communications network, especially the application of the telephone network the main body of the exchange system. The PBX functionality is often too expensive or too strong wasteful way to solve this problem is a small program-controlled switches. Its low cost, easy to transform, line utilization is high, the Integrated Services Digital Network has great development potential. This paper introduces the overall structure of small program-controlled switches and simple the work process, and then focuses on the exchange of network design and implementation was explained, the MT8980 chip exchange principle and AT89S51 microcontroller chip, the control process of the exchange, and gives the corresponding chip pin connection diagram.Keywords: program-controlled exchange; switched networks; MT8980; AT89S51第一章小型程控交换机的整体设计1.1 程控交换机的简介通信网是由用户终端设备、传输设备和交换设备组成。
程控交换课程设计
目录引言 (I)设计目的及要求 (II)第一章交换原理 (3)1.1交换机构成 (3)1.2交换机的控制方式 (5)1.3信令系统 (6)第二章单板原理 (7)2.1MP介绍 (7)2.2通信板（COMM）介绍 (8)2.3 DSNI板介绍 (9)2.4 多路数字中继接口板(MDTI)介绍 (9)2.5 FBI板介绍 (9)2.6 环境监控板（PEPD）介绍 (10)2.7 ODT板介绍 (10)第三章数据配置 (11)3.1系统配置 (11)3.2用户配置和号码分析 (15)3.3商务群配置 (19)第四章设计总结 (22)致谢 (23)参考文献 (24)第一章交换原理1.1交换机构成程控交换机的主要任务是实现用户间通话的接续,由两大部分组成：话路设备和控制设备。
话路设备主要包括各种接口电路(如用户线接口和中继线接口电路等)和交换 (或接续)网络；控制设备在纵横制交换机中主要包括标志器与记发器，而在程控交换机中，控制设备则为电子计算机，包括中央处理器(CPU),存储器和输入 /输出设备。
程控交换机实质上是采用计算机进行存储程序控制的交换机。
它将各种控制功能，方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。
1.1.1 交换网络交换网络的基本功能是根据用户的呼叫要求，通过控制部分的接续命令，建立主叫与被叫用户间的连接通路。
在纵横制交换机中它采用各种机电式接线器 (如纵横接线器，编码接线器，笛簧接线器等),在程控交换机中目前主要采用由电子开关阵列构成的空分交换网络，和由存储器等电路构成的时分接续网络。
1.1.2 用户电路用户电路的作用是实现各种用户线与交换之间的连接，通常又称为用户线接口电路(SLIC,Subscriber Line Interface Circuit)。
根据交换机制式和应用环境的不同，用户电路也有多种类型，对于程控数字交换机来说，目前主要有与模拟话机连接的模拟用户线电路 (ALC)及与数字话机，数据终端(或终端适配器)连接的数字用户线电路(DLC)。
程控交换系统课程设计
程控交换系统课程设计一、课程目标知识目标：1. 理解程控交换系统的基本概念、工作原理及系统架构；2. 掌握程控交换系统中常用的交换技术、信令系统和故障处理方法；3. 了解我国通信网络的发展历程，认识程控交换系统在现代通信网络中的地位和作用。
技能目标：1. 能够运用所学知识分析程控交换系统的运行过程，并进行简单的系统设计和故障排查；2. 培养学生运用技术文献、手册等进行资料查询和问题解决的能力；3. 提高学生的团队协作能力和实践操作技能，能够完成程控交换系统的搭建和调试。
情感态度价值观目标：1. 培养学生对通信工程领域的兴趣和热情，激发学生探索新技术的欲望；2. 培养学生严谨、务实的科学态度，提高学生对工程实践的责任心和使命感；3. 引导学生关注我国通信事业的发展，增强学生的民族自豪感和使命感。
课程性质：本课程为通信工程专业高年级的专业课程，具有较强的理论性和实践性，旨在帮助学生掌握程控交换系统的基本知识、技能和实际应用。
学生特点：学生已具备一定的通信基础知识和实践能力，具有较强的求知欲和自主学习能力。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，强调知识的应用和能力的培养。
通过课程学习，使学生能够达到上述课程目标，为将来的工作和发展奠定坚实基础。
二、教学内容1. 程控交换系统概述- 了解程控交换系统的起源、发展历程及未来趋势；- 掌握程控交换系统的基本概念、功能及分类。
2. 程控交换系统的基本原理与架构- 学习程控交换系统的工作原理、系统架构及关键技术；- 分析交换网络、控制设备、话路设备等组成部分的作用和相互关系。
3. 常用交换技术- 研究空分交换、时分交换、分组交换等常用交换技术；- 掌握各种交换技术的优缺点及适用场景。
4. 信令系统- 介绍信令系统的概念、功能、分类及工作原理；- 掌握我国常用的信令系统及标准。
5. 程控交换系统的故障处理与维护- 学习程控交换系统常见故障的分析与处理方法；- 了解系统维护的基本知识，提高系统运行稳定性。
程控交换课程设计
程控交换课程设计一、教学目标本节课的教学目标是让学生掌握程控交换的基本原理和应用，了解程控交换系统的工作流程和功能，培养学生对通信技术的兴趣和好奇心。
具体来说，知识目标包括：1.了解程控交换的定义和发展历程。
2.掌握程控交换系统的基本组成和工作原理。
3.了解程控交换在现代通信中的作用和应用。
技能目标包括：1.能够分析并解释程控交换系统的工作流程。
2.能够运用所学知识，对简单的程控交换系统进行设计和调试。
情感态度价值观目标包括：1.培养学生对通信技术的兴趣和好奇心，激发学生学习通信技术的热情。
2.培养学生团队合作意识和动手实践能力，提高学生解决实际问题的能力。
二、教学内容本节课的教学内容主要包括程控交换的定义和发展历程、程控交换系统的基本组成和工作原理、程控交换在现代通信中的应用。
具体来说，教学大纲如下：1.程控交换的定义和发展历程：介绍程控交换的概念，讲解程控交换的发展历程，让学生了解程控交换在通信技术中的重要地位。
2.程控交换系统的基本组成和工作原理：讲解程控交换系统的主要组成部分，如交换机、传输线路、信令系统等，并阐述各部分之间的关系和作用。
3.程控交换在现代通信中的应用：介绍程控交换在现代通信中的应用场景，如电话通信、数据通信等，并分析其优势和不足。
三、教学方法为了达到本节课的教学目标，将采用以下教学方法：1.讲授法：通过讲解程控交换的基本原理和应用，使学生掌握相关知识。
2.案例分析法：通过分析具体的程控交换应用案例，让学生更好地理解程控交换在实际通信中的应用。
3.实验法：学生进行程控交换系统实验，让学生动手实践，提高学生的实际操作能力。
四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用《通信原理》等相关教材，为学生提供理论知识的学习。
2.参考书：提供《程控交换技术》等参考书籍，丰富学生的知识储备。
3.多媒体资料：制作PPT等多媒体教学资料，生动形象地展示程控交换的相关内容。
zxj10程控交换机课程设计报告【管理资料】
第一章课程设计目的和要求课程设计目的程控交换机是通信网中设备之一，它对管辖的电话用户及不同的电信局间互联互通起到至关重要的作用，实现用户数据的管理，业务的分配等方面数据的操作和配置，同时是两交换局之间数据配合和交互数据控制部分，是网络中数据比较集中的设备，通过对程控交换机的整个调试过程，了解现网中数据调测和交换机应该配置相应的硬件和数据的整体流程等。
培养学生在交换和软交换工程方面的实际应用技能，帮助即将毕业的大四学生逐渐进入角色，树立就业信心。
课程设计要求程控交换机配置部分要求用指定的ZXJ10数字程控交换机进行建局数据配置，要求交换机内部电话能干互相拨打，同时要求学员调测交换机和传输设备间的关联，理清思路，实现局间对接测试，要求电话能通过交换机进入传输设备，在传输设备上传送后，再次回到交换机，模拟真正通信网中设备的互联和对接，实现一般通信网的工程实训。
1、配置程控交换机硬件：按交换机实际结构实现交换机物理配置2、电话号码资源规划每组同学的的电话号码必须为为8位，本局电话开头的号码66+组号，出局到传输设备上的号码为8位，具体号码自己定义。
3、配置硬件时机架电缆资源规划：用户单元的电缆：HW10和 HW11;数字中继单元：HW6和HW23，对应于1架5框3槽位DTI板；模拟信令单元：HW123，对应于1架5框24槽位ASIG板；4、配置硬件时相应的通信端口资源规划：各个功能单元的资源规划为缺省配置，交换机会自动分配合适的通信端口，为各个功能单元服务。
综合布线部分要求（1）进行布线规划设计，并列出材料表，用VISO软件画出布线设计图。
（2）进行布线实施，写出实施过程，并附上施工照片。
（3）进行完工测试，写出测试结论，并附上测试照片。
预备知识1、程控交换基本知识（交换原理，交换机基本操作等）；2、ZXJ10数字程控交换机的硬件组成情况；3、SDH基本知识（主要熟悉各种网络拓扑结构，特别是自愈环的特点）；4、光传输设备硬件组成情况；第二章设计方案论证ZXJ10交换机的背景ZXJ10程控数字交换机为中兴通讯自主开发研制的大型综合性业务平台，其各项技术性能和指标完全符合ITU-T、ETSI和新国标《邮电部电话交换设备总技术规范书》（YDN 065－1997）等多项技术规范标准的要求，完全满足当今网络大容量、少局所、高集成、多功能需求。
程控交换机设计方案
程控交换机设计方案班级:13 电信学号：2013914115 姓名：邓志成----------- 目- 录---摘要第一章绪论1.1设计目的1.2程控交换系统的介绍1.3程控交换系统的整体设计方案第二章程控交换硬件系统2.1话路系统及其实现2.2控制系统及其实现2.3时分交换电路第三章程控交换软件系统3.1软件系统实现流程3.2程序的部分代码第四章方案设计总结摘要自从20世纪60年代中期出现模拟程控交换机及70 年代初期推出数字程控交换机以来, 程控交换技术迅速发展。
同时, 由于人们对信息处理的需求迅速增长, 除电话业务外, 各种非电话业务如传真、用户电报、电子邮件、可视图文及数据通信等迅速兴起, 因此除了电话网外, 还存在其他的专用网络。
当用户需要使用不同的通信业务时,必须按照业务类型分别向电信部门申请, 引入不同的专用用户线和中断, 使用不同的规程和方式, 这给用户和管理部门都带来了不便。
再者, 建设专用网必然存在投资大、线路利用率低、重复建设等弊病。
解决这些问题的就是用一个单一的网络综合业务数字网ISDN 来提供各种不同类型的业务。
小型字程控交换机以其成本低、易改造、线路利用率高等优势, 使其在综合业务数字网中有很大的开发潜力。
关键字：程控交换机通信时分复用第一章绪论1.1设计目的程控交换课程设计旨在提高我们在通信领域内的理论认识和实践动手能力，培养我们综合运用理论知识解决实际问题的能力。
巩固和加深对控制理论基本知识的理解和对仪表的认识，培养创新能力，经过搜集资料，初步方案设计，系统组建，撰写设计报告的过程，得到一次科学研究工作的初步训练，提高科研综合素质。
为后续课程的学习、毕业设计乃至毕业后的工作打下一个良好的基础1.2程控交换系统的介绍自从20世纪60年代中期出现模拟程控交换机及70 年代初期推出数字程控交换机以来, 程控交换技术迅速发展。
同时, 由于人们对信息处理的需求迅速增长, 除电话业务外, 各种非电话业务如传真、用户电报、电子邮件、可视图文及数据通信等迅速兴起, 因此除了电话网外, 还存在其他的专用网络。
程控交换机课程设计
电子工程系课程设计报告题目__________ 程控交换机_______________ 年级：______________________________专业：________ 电子信息工程技术__________ 学号：__________________________学生姓名：__________________指导教师：____________日期：______________目录摘要 (II)1设计目的 (1)2 设计要求I13 设计内容I2 3.1 In terne语音通信系统概述 (2)3.2分组交换的特点I23.3 IP电话基本结构 (3)3.4 IP电话网络组件 (5)3.5 IP电话的基本通信过程 (7)3.6 IP电话的业务流程 (8)3.7基于局域网的PC TO PC的可视IP电话的开发 (11)摘要网络技术与多媒体技术的发展，促进了通信技术综合化、数字化、智能化、个人化的发展，使得在单一网络平台上实现语音、数据、图像等多种业务成为可能。
综合网络技术与多媒体技术的IP 电话技术正是在这一背景下产生的，并得到了迅速的发展，成为语音通信领域中的一个强有力的竞争者。
IP 电话除了具有采用分组交换技术，提高线路利用率，降低通信费用等优点外，可以实现多种业务的增值，并与多媒体技术相融合，使其在通信领域中处于有利的地位，具有广阔发展前景的根本原因。
虽然IP 电话的语音质量还不是很完善，但是IP 电话技术的发展方向却受到了通信业界的高度重视，许多国际标准化组织正积极制订各种相关的标准，其着眼点不仅在于IP 电话本身，更重要的是在于未来IP 多媒体多点通信和IP 电话的各种增值业务的应用。
在这样的背景之下，本课题结合了IP 电话的关键技术设计实现了一个局域网环境下的PC到PC的可视IP电话软件，并对IP电话技术进行了系统的研究与探讨。
其目的是掌握IP 网络电话的工作原理，以及IP 网络电话实现中一些关键技术的处理方法; 同时，对该软件进行扩展可以实现视频会议系统、Web电话以及语音信箱等业务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子工程系
课程设计报告
题目：程控交换机机房勘测
年级：2014级
专业：电子信息工程技术
学号： 01
学生姓名：
指导教师：
日期： 2016.11.21—2016.12.18
目录
1.前言 (2)
2.任务描述 (2)
2.1机房设备布局原则 (3)
2.2机房电缆布置原则 (4)
2.3机房平面设计图与走线图的注意事项 (5)
4.实现过程 (6)
5.结果 (6)
前言
设计工作中，做任何事情都要有依有据——各种标准、规范、上一级部门的文件、设备厂家的资料等等，机房勘察是整个工程的前期阶段，对整个工程施工的质量、进度和以后的维护工作有十分重要的作用与意义，“良好的开始等于成功的一半”，所以说机房勘察质量的好坏和准确与否将直接影响到以后机房的使用和布局。
2.、任务描述
1. 根据机房空间大小和用户终局容量，进行交换机房平面布局规划，确定本次工程所配置的设备的具体安装摆放位置。
并对将来扩容发展位置进行规划。
2. 根据设备安装位置，确定机房电缆走线路由、走线方式，明确每类电缆的安装连接方式，确定电缆走线所经过的走线梯、走线孔洞、配线架的具体位置；
3. 根据合同配置情况和设备的安装方案，确定各类工程安装材料的规格、型号、
接头、长度和数量及其它安装成套件的规格和数量；
4. 根据勘测结果完成各类勘测文档、图纸的制作。
2.1机房设备布局原则
1. 机房布置方案要结合设备结构特点，既考虑本期工程，同时要考虑将扩容的位置。
2. 机房布置要考虑机柜安装与固定的可操作性，要方便电缆走线。
3. 首先要确定机房的主走道，主走道的宽度不少于1.0米。
4. 机柜靠主走道侧列对齐，当需增加一排机柜时，尽可能从主走道侧开始摆起。
切记一排机柜不要从两边向中间摆或从另一侧向主走道侧摆。
5. 机房的行间距尽可能保持一致，行间距一般不少于0.8米。
对于我司目前发货的B型拼装机柜（特别是128模中心局），行间距也不能太大（受行间走线槽制约，行间距应在650mm～950mm之间）。
6. 机柜摆放应尽可能少破坏防静电地板。
当为了保持行间距需破坏较多地板时，需与局方协商，由局方负责人二者选一。
7. 电源分配柜应尽可能设在一排机柜的第一列。
8. 重要设备如AM/CM、BAM、重要中继的TSM架要离值班室或控制室近一些，以便维护人员进出维护及观察。
9. 维护终端、告警箱一般要设在控制室。
10. 同一期同类机柜在不影响以后扩容的前提下，尽可能摆放在一排。
当一排摆放不下时，可考虑将同一用户模块的机柜提出，另起一排。
无需扩容或扩容对位置无明显要求的机柜（如：OLT机柜）应设于靠主走道侧（不一定是第一架）。
11. 同一模块的机柜应尽可能位于同一排。
同一机房有多个模块时，管理模块可居中考虑。
条件允许的情况下，接上级局的中继模块尽可能与管理模块就近同排摆放。
12. 一般情况下，新上机柜正面需与原有机柜正面保持一致。
对于新建机房，条件允许的情况下，机柜正面需面向控制室。
13. 机柜的安装位置应具有唯一性，在标注一排机柜的位置时，严禁一排机柜的左右（上下）侧距不同的参照物同时出现标注。
14. 在不影响行间距的情况下，机柜的正面需与地板的边缝对齐。
15. 新上机柜与不同厚度机柜同排摆放时，机柜需考虑前对齐。
16. 对于下走线方式，要注意地板下面是否有障碍物，是否影响施工。
17. 对于上走线方式，要考虑上走线架的加固方案，墙等承载的可利用性，如空芯砖墙、玻璃窗上无法加固等因素。
2.2机房电缆布置原则
1. 确定走线路由并注明电缆名称；
2. 重视并利用用户原有走线路由；
3. 相同电缆最好合束布放、捆绑；
4. 有条件情况下，电缆不要交叉布放；
5. 电源电缆与中继电缆、用户电缆要分开布放；
6. 交流电缆路由尽量避开直流电缆和用户电缆路由；
7. 重要电缆要采用保护套管或保护槽进行保护，并单独路由布放。
如各种光尾纤、告警电缆、网线、各种终端电缆，以及容易受到磨损的电缆保护。
8. 电缆走线路由要离开暖气及其管道1米以上。
LANSWITCH的安装位置必须在机房平面图中注明。
当LANSWITCH是220V交流供电时，要求220V电源插座与LANSwitch 之间的距离小于1米。
为了施工和维护的方便，可建议发货时采用直流-48V的LANSWITCH。
9. 注意各种电缆走线孔洞、走线槽、走线架所能承载电缆尺寸要考虑到终局容量的需求。
10. 电缆的长度测量要考虑一定富裕量，一般每一个转弯处要按0.5米考虑。
11. 各种电缆要考虑到捆绑的可操作性。
12. 各种电缆的路由不能阻碍机房通风（有防静电地板的下送风通道）。
2.3 机房平面设计图与走线图的注意事项
1. 绘制一张机房平面图，一律采用俯视图，绘图比例采用1:50或1:100、特殊情况采用1:200，用A3或A4图纸绘制。
2. 机柜的安装位置应合理，具体位置应在与用户充分协商的基础上确定。
注意机柜的正面、背面与墙面或其他机列的距离不小于1m，侧面与墙面或其他机列的距离不
小于0.8m，并应根据局方的扩容规化留有扩容余地。
3. 确定机柜（柜）的安装位置时，要充分考虑设备对环境的要求。
如母局对环境的要求较高，机房应有空调等设施。
墙、柱子、门、玻璃隔墙、机柜正面、走线孔洞、走线架、爬线梯等的表示最好采用下文推荐的《机房平面图例》中的图例。
4. 机房平面图和电缆走向图应分做两张图纸，除非这两张图均比较简单明了，可以合为一张图纸。
当机房采用上走线时，在俯视图中走线架往往遮住机柜，为把机房情况表达得更为清晰，最好把机柜布置图与走线图分开绘制。
若机房采用下走线，可将机房平面布置图和走线图合为一个图。
5. 对于中心局，机房平面图和电缆走向图一般应分做两张图纸。
6. 图中应提供足够的信息量，以准确指导现场施工，具体内容包括以下方面：
（1）机柜在机房中的安装位置；
（2）机柜定位的基准点，用”△”指示；
（3）用”▲”符号标明机柜的正面；
（4）告警箱及维护终端的位置；
（5）与机房相关的建筑物的轴位号，以明确机房在整个建筑物中的位置；
（6）预留的机柜扩容安装位置（用细虚线表示）；
（7）电源分配柜、分线盒的安装位置；
（8）机房内空调设备、门的位置；
（9）机房内用于走线的各种孔洞的位置；
（10）各种电缆（用户电缆、中继电缆、终端电缆、电源电缆等）的走线位置，电缆上、下走线架，爬线梯，进出孔洞的位置；
（11）传输室、MDF室、电力室内与本期工程有关的设备的位置；
（12）走线架的位置及高度、宽度；其他由我方提供或安装的设备的位置。
（13）机柜的行列编号、机柜的名称。
（14）各种尺寸，如机柜的定位尺寸，柱间距离，层高，地板高，机房长宽，进线孔洞尺寸，走线架的定位尺寸，机柜的行列间距，扩容预留空间的尺寸、告警箱、终端安装位置等，须标注齐全
3、实现过程
1.认真阅读理解程控交换机机房勘测设计知识。
2.对机房的长、宽、高、门、窗、柱子等进行实际测量，并记下其实际尺寸。
3.在机房草图中标注机房的指北方向，机房长、宽、高（梁下净高），门、窗、立柱和主梁等的位置和尺寸；其他障碍物位置、尺寸。
4.根据机房空间大小和用户终局容量，进行交换机房平面布局规划，确定本次工程所配置的设备的具体安装摆放位置。
并对将来扩容发展位置进行规划。
5.根据以上数据小组讨论并在草稿纸上设计机房平面布置方案、插座开关、电缆走线方案草稿图。
6.根据设计好的方案图草稿图利用 autoCAD软件画出机房平面设计方案图、插座开关及电缆走线图并对它们进行标注。
4、结果。
