屋面钢管悬挑脚手架施工方案
小区工程屋面挑檐钢管三角支撑架方案
小区工程屋面挑檐钢管三角支撑架方案方案：小区工程屋面挑檐采用Φ48钢管三角支撑架作为支撑体系。
为避免斜撑角度太大，斜撑设置在16层、17层。
17层设置垂直支撑。
每榀三角形悬挑架纵向间距1.2m，上口垂直支撑横向间距0.8m。
在17层设置一排斜撑杆，起到卸荷作用，减轻16层斜撑系统荷载，以增大整体支撑系统的稳定性。
工程概况：本工程位于***，地下一层，地上17层，由13幢17层高层住宅及6幢3层住宅组成。
总建筑面积为平方米，总工期为720天。
建筑物高度为49.95m，抗震设防类别为丙类，抗震等级为四级。
本工程采用Φ48钢管三角支撑架作为屋面挑檐的支撑体系。
技术要求：在14层、15层楼梁板混凝土浇筑时，必须沿建筑四周结构梁预埋Φ48钢管。
内脚手架的纵横扫地杆及大横杆与悬挑架水平杆相连，所有水平杆均采用旋转扣件连接。
搭设必须严格按照方案要求进行，钢管间距、角度必须符合设计计算要求。
遇边柱墙时，设置钢管抱箍，与悬挑架连接。
在16层和17层楼面标高处，外架满铺脚手板和钢管悬挑平台满铺脚手片。
悬挑架外侧立面满挂密目网，水平向张挂水平兜网。
混凝土浇筑时需要注意以下事项：1）浇筑屋面梁板混凝土时应先里后外进行；2）混凝土卸料时，不要堆放在挑檐处，应在框架边梁的内侧卸料，然后采用人工铲料到挑檐处，避免荷载集中，分布不均匀；3）操作人员不得集中作业在悬挑部位，尽量减少人员在悬挑部位作业；4）混凝土浇筑过程中需有专人看护支撑体系，时刻关注支撑体系的变化情况。
悬挑架的受力计算需要建立计算模型。
假设为一次超静定结构，根据钢管三角支撑架的受力情况，建立计算模型。
按照钢管脚手架安全技术规范及建筑结构荷载规范，施工荷载按2kN/m²计算，先计算P1、P2，再依据力法及图乘法求得其他杆件受力，最后根据计算的内力进行水平杆及斜支撑杆的受弯、受压验算。
在荷载设计方面，需要考虑面板模板及其支架自重标准值G、新浇筑混凝土自重标准值G、钢筋自重标准值G、施工人员及设备荷载标准值Q、振捣混凝土时产生的荷载标准值、基本风压ω、风荷载标准值ω、当计算支架立柱及其他支承结构构件时的标准值Q1、风压高度变化系数μz和风荷载体型系数μs。
钢管悬挑外脚手架施工方案
钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。
2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。
3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。
具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。
2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。
3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。
4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。
通过扣件进行固定和连接。
5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。
6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。
7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。
安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。
2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。
3.在施工现场设置专人负责脚手架的安全管理和维护。
4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。
5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。
6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。
总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。
在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。
屋面女儿墙悬挑外脚手架施工方案
一、二、工程概况*****************工程，总建筑面积24938平米，地下建筑面积5450平米，地下一层，埋深6.7m，地上三层，局部四层,高20.8m，地下为钢筋混凝土结构，地上为钢结构。
三、脚手架的基本情况为确保施工安全、结合结构形式、切实做好文明施工，本工程外脚手架采用上拉式工字钢悬挑式外脚手架，在每层铺竹片板，四周满挂绿色密目网，从而起到既安全又减少灰尘外扬和美化施工环境的作用。
脚手架必须分段挂牌验收合格后方可使用。
（一）脚手架的主要配件及材料选用：1、工字钢悬挑式钢管脚手架的主要构件有：工字钢、立柱、纵向水平杆、横向水平杆、扣件、横向支撑、脚手板及脚手片、钢丝绳。
2、材料选用直径48mm壁厚3.5mm的钢管、16#工字钢、Φ14钢丝绳[公称抗拉强度137KN/㎝2]、毛竹片。
（二）基本要求：用扣件式钢管搭设脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，主要是施工层的大模板重量，因此脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种荷载作用下不发生失稳、倒塌，并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。
（三）受荷情况：采用工字钢，Φ48×3.5钢管、钢丝绳、扣件等组成的悬挑脚手架，悬挑梁、钢丝绳、立杆、大横杆和小横杆是主要受力杆件，连墙件是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还承受风荷载，扣件是脚手架组成整体的连接件和传力件。
三、悬挑架的搭设1、搭设的顺序及设计说明（1）预埋悬挑梁锚固钢筋→设置悬挑梁→立杆→内大横杆→小横杆→栅杆→铺脚手片→搭设防护栏杆→竖立挡杆→拉结点设置→挂安全网→档脚板。
（2）悬挑梁采用[16a普通热轧槽钢，外挑0.8m，挑梁端部施焊φ25钢筋，钢筋长度为200㎜。
（3）在槽钢挑梁伸入建筑物内2000㎜处及1000㎜处分别在室内现浇梁上预埋φ16锚杆。
屋面钢管悬挑脚手架施工方案
屋面钢管悬挑脚手架施工方案一、项目概述本项目为屋面钢管悬挑脚手架的施工方案，目的是为了支撑屋面的施工和维护工作。
该方案的特点是使用钢管悬挑的方法进行支撑，具有安全可靠、方便快捷等优点。
二、施工准备1.工具材料准备：钢管、脚手架连接件、脚手架杆等。
2.施工人员准备：具备相关施工经验和技能的人员。
3.现场准备：检查屋面结构，清理作业区域。
三、施工步骤1.根据屋面结构，确定悬挑脚手架的位置和悬挑长度。
在屋面准备好基础支撑点，安装固定托板或底座。
2.符合安全要求的情况下，将钢管连接件和脚手架连接件组装好，确保连接牢固。
3.按照设计要求，进行脚手架的搭设。
首先安装主线或横梁，然后安装立杆和斜杆，最后安装脚手板。
4.在悬挑部位，采用双侧支承的方法进行支撑。
保证支撑点的连接可靠，安装固定支架，然后安装横梁和立杆。
5.完成悬挑脚手架的搭设后，检查所有连接点和支撑点是否安全可靠。
6.进行悬挑脚手架的调整和加固。
根据实际情况，调整脚手架的高度和水平度，加固连接点和支撑点。
7.进行必要的防护措施。
设置临时栏杆和安全网，避免人员和物品从脚手架上坠落。
8.施工完成后，拆除悬挑脚手架。
按照相反的步骤，逐步拆除脚手架，并妥善存放。
四、安全措施1.施工前，对现场进行安全检查，清理杂物和障碍物，确保施工区域干净整洁。
2.严格按照悬挑脚手架的设计要求进行施工，保证脚手架的稳定可靠。
3.施工过程中，每一步都要进行检查，确保连接点和支撑点的牢固性。
4.施工人员必须佩戴合格的安全帽、安全带等防护用品，严禁在脚手架上飞越、滑行或跳跃。
5.当遇有恶劣天气（如大风、暴雨、雷电等）时，及时停止施工，采取保护措施，确保人员的安全。
6.在施工现场设置明显的警示标志，避免他人误入施工区域。
五、施工后的管理和维护1.完工后，对悬挑脚手架进行检查和清理，确保脚手架的安全性。
2.定期进行脚手架的检测和维护，及时修复和更换损坏的部件。
3.管理人员要对施工人员进行安全培训和交底，提高他们的安全意识和技能水平。

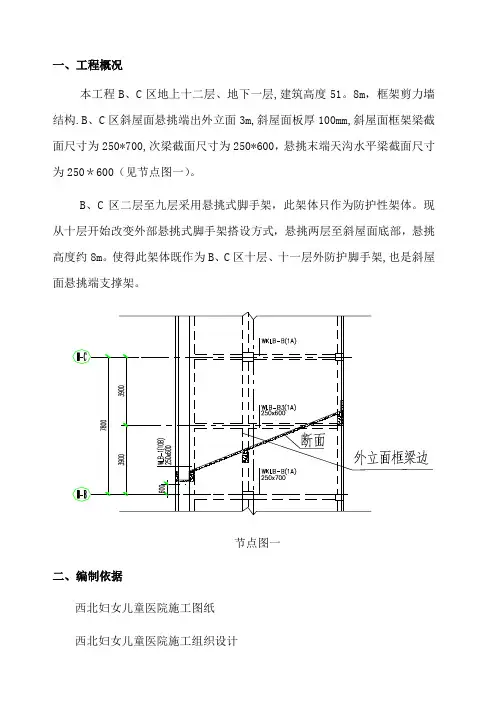

斜屋面悬挑式脚手架施工方案(改)
一、工程概况本工程B、C区地上十二层、地下一层,建筑高度51。
8m，框架剪力墙结构.B、C区斜屋面悬挑端出外立面3m,斜屋面板厚100mm,斜屋面框架梁截面尺寸为250*700,次梁截面尺寸为250*600，悬挑末端天沟水平梁截面尺寸为250＊600（见节点图一）。
B、C区二层至九层采用悬挑式脚手架，此架体只作为防护性架体。
现从十层开始改变外部悬挑式脚手架搭设方式，悬挑两层至斜屋面底部，悬挑高度约8m。
使得此架体既作为B、C区十层、十一层外防护脚手架,也是斜屋面悬挑端支撑架。
节点图一二、编制依据西北妇女儿童医院施工图纸西北妇女儿童医院施工组织设计《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011《建筑施工安全检查标准》 JGJ59—2011《建筑施工高处作业安全技术规范》 JGJ80—91《品茗施工安全设施计算软件》 2012版三、施工准备㈠、材料准备1、采用Ф48钢管,根据使用位置的不同选择相应尺寸的立杆.所有脚手架钢管必须采用已喷涂黄色油漆的钢管。
2、剪刀撑搭设采用已涂刷黑、黄色钢管,踢脚板采用15mm厚200mm高多层板制作，并涂刷黑、黄油漆。
3、悬挑部为16#“工"字钢,长度为4。
5m,个别部位为5m。
卸荷钢丝绳为Ф16。
㈡、机具准备小孔㈢、劳动力准备管理人员4名，经过培训合格的持有上岗证的施工作业人员70名，油漆工10名。
所有施工人员在施工前经过该工程的脚手架搭设施工方案技术交底，掌握搭设技术要求.四、施工工艺㈠、悬挑部件安装1、B区、C区十层结构施工时,结构层砼浇筑前在悬挑架体搭设部位根据悬挑部安装位置采用Ф20和Ф14钢筋埋设锚固点，锚固点钢筋采用一级钢筋，加工尺寸见详图一.每个悬挑部埋设三个锚固点，后部两处锚固点采用Ф20钢筋，前端采用Ф14钢筋埋设锚固点。
锚固点间距见详图二。
悬挑部件位于剪力墙部位时采用留洞方式进行处理,留洞尺寸为150*200mm.详图一详图二2、在十层结构砼凝固后开始安装“工字钢”，安装前给“工字钢”架体搭设立杆部位焊接Ф16以上100mm长钢筋限位，防止架体立杆产生位移。
高层屋面钢结构悬挑脚手架施工方案
脚手架专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社;《钢结构设计规范》GB50017—2003 中国建筑工业出版社;《建筑结构荷载规范》GB50009—2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《混凝土结构设计规范》GB50010—2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。
第二节工程概况温州市瓯海天益眼睛配件厂追加厂房;工程建设地点:温州市瓯海经济开发区；主体为框架结构、屋面为钢结构；建筑高度:20.1m；标准层层高：3.6m。
原已建四层，现工程属增加工程，加一层，增加建筑面积为：1246.67㎡.本工程由瓯海天益眼睛配件厂投资建设，四川远建建筑工程设计有限公司设计，浙江大成工程项目管理有限公司监理,展宇建设有限公司施工。
第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求,故在选择方案时，应充分考虑以下几点：1、架体的结构设计,力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便,便于检查验收;5、综合以上几点，脚手架的搭设,还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：普通型钢悬挑脚手架。
第四节脚手架材料选择普通型钢悬挑脚手架l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3.2mm,钢材强度等级Q235—A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
悬挑脚手架施工方案
悬挑脚手架施工方案第一篇：悬挑脚手架施工方案（一）主体结构施工方案1、脚手架工程方案概述根据本工程结构形式与特点，外墙脚手一至四层搭设扣件式钢管着地脚手架，五层以上每隔六层搭设悬挑脚手。
2、脚手架材料1)符合国标的483.5脚手钢管及配套扣件，立杆、大横杆长度采用4-6m，小横杆长度采用1.30m。
2)a3[16槽钢及16mm钢丝绳。
3)竹笆横向密编，纵片不得小于五道，每道用双片；横片一正一反，在四周用两根竹片相对夹紧，并打眼用铁丝扎牢，竹片宽不小于30mm。
(二)、悬挑脚手架方案设计1、脚手架基本数据1)扣件式立杆双排钢管脚手架：架体构构造尺寸：横距为1000mm，步距为1800mm，基本纵距为1500mm，结合本立杆所在平面的纵向尺寸，进行调整确定。
2)外墙脚手一至四层搭设扣件式钢管着地脚手，五层以上采用槽钢悬挑脚手架，每六层一挑，每一挑为一个悬挑单元。
2、脚手架悬挑原理及构造要求1）基本结构分两部分，一是主要受力的悬挑槽钢支架；二是以悬挑槽钢支撑的钢管扣件双排脚手架，由立杆、小横杆、大横杆、剪刀撑、搁栅、竹笆、护栏等组成，同一般双排脚手架。
悬挑槽钢支承受自重及上部传来的脚手架架体恒载和施工活动荷载、部分风荷载等，并将其传到建筑物上。
2）槽钢挑梁是本架子的主要受力构件，在五层楼面上根据脚手架平面布置图预埋安装槽钢支撑结构的预埋件及在相应位置进行预留孔。
3）槽钢挑梁与其上的双排脚手架的立杆一一对应，上部双排脚手架的搭设同一般双排脚手架。
4）外架每次搭设的最大高度为11步架，结构上翻时每满11步架（即挑满七层）后开始搭设上一单元的悬挑结构，且上下两单元的脚手架必须断开，待随施工进度搭完三步架（或四步架）经检查无误后，可拆除下一单元的架子，拆除时必须从上到下，不得上下同时进行。
5）在槽钢挑出端焊接25钢筋，长度为100mm，作为双排脚手架的底座。
6）脚手架每四列设一剪刀撑（夹角45-60之间），剪刀撑接头处对接钢管长度不小于1.0m，并用两只扣件紧固。
