8-3 调频信号的产生与解调

合集下载

调制解调原理详细介绍

−1000
1
1000
解：已知： Sa(ωCt) ⇔ 已知：
设： f1(t) = f (t)cos1000t
π G2ωC (ω) ωC 1 1 ∴ Sa(2t) ⇔ G4 (ω) = F( jω) π 2
−1001
− 999
0
999
1001
ω
F ( jω) = 1 {F[ j(ω +1000)] + F[ j(ω −1000)] 1 2 = 1 [G4 (ω +1000) + G4 (ω −1000)] 4
解调
已调信号y 已调信号y (t)= f (t)cosω0t )cosω
g(t)
g(t) = y(t) ⋅ s(t) = f (t) ⋅ s2 (t) = f (t) cos2 ω0t = 1 [ f (t) + f (t) cos2ω0t] 2
2
−ωc 0 ωc
y(t)
s (t) = cosω0t
上式中，对于全部t，A选择得足够大，有，其频谱选择得足够大，上式中，对于全部t 为 Y( jω) = Aπ[δ (ω + ω0 ) + δ (ω − ω0 )] + 1 {F[ j(ω +ω0 )] + F[ j(ω −ω0 )]} 2 由上式可见，由上式可见，除了由于载波分量而在处形成两个冲激函数之外，这个频谱与抑制载波的AM的频谱相激函数之外，这个频谱与抑制载波的AM的频谱相同。
AM信号解调的特点 AM信号解调的特点
此信号的频谱通过理想低通滤波器，其截止频此信号的频谱通过理想低通滤波器，幅值为2 率 ωC ≥ B，幅值为2，就可取出 F( jω)，把高频分量滤除，分量滤除，从而恢复原信号 f (t) 。由图可见，由图可见，接收端与发送端的载波信号是同频率同相位的。率同相位的。它要求调制器与解调器的载波信号准确同步。号准确同步。下图是发射载波AM的解调方案的解调方案。下图是发射载波AM的解调方案。

(高频电子线路)第七章频率调制与解调

02
频率调制
定义与原理
定义
频率调制是一种使载波信号的频率随调制信号线性变化的过程。
原理
通过改变振荡器的反馈电容或电感，使其等效谐振频率随调制信号变化，从而得到调频信号。
调频信号的特性
线性关系
调频信号的频率与调制信号成线性关系，即f(t)=f0+m(t)，其中f(t)是瞬时频率， f0是载波频率，m(t)是调制信号。
介绍了多种调频解调的方法，包括相干解调和非相干解调，并比较了它们
的优缺点和应用场景。
调频信号的特性分析
详细分析了调频信号的频率、幅度和相位特性，以及这些特性如何影响信号的传播和接收。
频率调制与解调的应用
讨论了频率调制与解调在通信、雷达、电子战等领域的应用，并给出了具体的应用实例。
未来研究方向与挑战
带宽增加
调频指数
调频指数是调频信号的最大瞬时频率与载波频率之差与调制信号幅度之比的绝对值，表示调频信号的频率变化范围。
调频信号的带宽随着调制信号的增加而增加，因此具有较好的抗干扰性能。
调频电路实现
01
02
03
直接调频电路
通过改变振荡器元件的物理参数实现调频，具有电路简单、调频范围较窄的优点。
调频系统集成化与小型化研究
随着电子技术的进步，未来的研究将更加注重调频系统的集成化和小型化。这涉及到系统架构的设计、电路的优化以及新型材料的应用等多个方面。
调频技术的跨领域应用探索
除了传统的通信和雷达领域，频率调制与解调技术还有望在物联网、无人驾驶、生物医疗等领域发挥重要作用。未来的研究将探索这些新的应用场景，并寻求技术与具体领域的结合点。

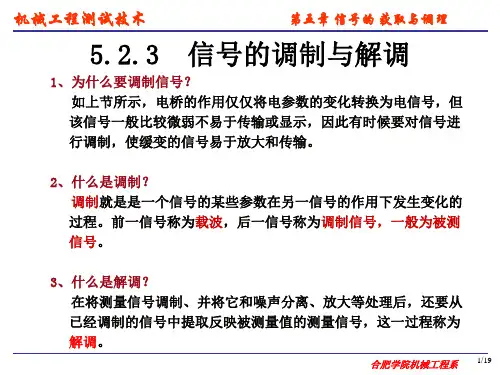

信号的调制与解调

us=(Uc+mx)coswct
合肥学院机械工程系
5/19
机械工程测试技术
x O Uc O
第五章信号的获取与调理
a)调制信号 t
t
b)载波信号
Us
O
t
c)双边带调幅信号
Us=(Uc+mx)coswct
合肥学院机械工程系
6/19
机械工程测试技术
第五章信号的获取与调理
调幅电路通常用乘法器（包括电桥）或是将电参数直接调制。
合肥学院机械工程系
19/19
第五章信号的获取与调理
合肥学院机械工程系
15/19
机械工程测试技术
第五章信号的获取与调理
信号的调频与解调一、调频原理与方法（一）什么是调频？写出调频信号的数学表达式，
画出其波形。调频就是用调制信号x去控制高频载波信号的频率。常用的是线性调频，即让调频信号的频率按调制信号x的线性函数变化。调频信号us的一般表达式可写为： us=Umcos(wc+mx)t
合肥学院机械工程系
11/19
机械工程测试技术
第五章信号的获取与调理
相敏检波器的工作原理
• 上图就是一个典型的二极管相敏检波电路。变压器A的输入信号为调幅波xm，B的输入信号为载波z，uf为输出。 • 在设计上要求B的二次边输出远大于A的二次边输出。
合肥学院机械工程系
12/19
机械工程测试技术
调幅波的解调主要有同步解调、整流检波和相敏检波三种方法。
合肥学院机械工程系
10/19
机械工程测试技术
第五章信号的获取与调理
相敏检波是最常用的方法，不仅能鉴别信号的幅值，还能鉴别信号的相位。

信号调制的基本原理

信号调制的基本原理
信号调制是一种将信息从原始信号转换为适合传输的形式的技术。

它的基本原理可以概括为以下几个步骤：
1. 信息编码：将要传输的信息转换为二进制数字序列，例如 ASCII 码或 Unicode 码。

2. 调制信号生成：使用二进制数字序列生成一个调制信号，该信号可以是模拟信号或数字信号。

3. 信号传输：将调制信号通过传输介质（如电缆、无线电波或光纤）发送到接收端。

4. 信号解调：在接收端，使用解调技术将调制信号转换回原始信息。

在调制过程中，调制信号的特性（如频率、相位或幅度）会根据二进制数字序列的变化而改变。

这种变化可以用来表示信息的不同状态，例如 0 和 1。

在解调过程中，接收端会使用相应的解调技术来识别这些状态，并将其转换回原始信息。

调制技术的选择取决于许多因素，例如传输介质的特性、所需的传输速率、误码率要求等。

常见的调制技术包括幅度调制（AM）、频率调制（FM）、相位调制（PM）和数字调制（例如 QPSK、16-QAM 等）。

总之，信号调制是一种将信息从原始信号转换为适合传输的形式的技术，它涉及信息编码、调制信号生成、信号传输和信号解调等步骤。

调制技术的选择取决于传输介质的特性和所需的传输速率等因素。

调频解调实验

频率调制解调实验李祖明 131180016一、实验目的1．熟悉电子元器件和高频电子线路实验系统； 2．掌握用变容二极管调频振荡器实现FM 的方法； 3．理解静态调制特性、动态调制特性概念和测试方法。

4．了解调频波产生和解调的全过程以及整机调试方法，建立起调频系统的初步概念； 5．了解斜率鉴频与相位鉴频器的工作原理；6．熟悉初、次级回路电容、耦合电容对于电容耦合回路相位鉴频器工作的影响。

二．实验内容1．用示波器观察调频器输出波形，考察各种因素对于调频器输出波形的影响； 2．变容二极管调频器静态调制特性测量； 3．变容二极管调频器动态调制特性测量。

4．调频-鉴频过程观察：用示波器观测调频器输入、输出波形，鉴频器输入、输出波形； 5．观察初级回路电容、次级回路电容、耦合电容变化对FM 波解调的影响。

三．实验原理频率调制工作原理: (1)调频及其数学表达式设调制信号为()cos m c u t U t ωΩΩ=Ω，载波信号为()cos c m c u t U t ω=。

调频时，载波高频振荡的瞬时频率随调制信号()u t Ω呈线性变化，其比例系数为f K ，即()()()c f c t K u t t ωωωωΩ=+=+∆，式中，c ω是载波角频率，也是调频信号的中心角频率。

()t ω∆是由调制信号()u t Ω所引起的角频率偏移，称频偏或频移。

()t ω∆与()u t Ω成正比，()()f t K u t ωΩ∆=。

()t ω∆的最大值称为最大频偏，用ω∆表示：max max ()()f t K u t ωωΩ∆=∆=单音频调制时，对于调频信号，它的()t ω为()cos cos c f m c t K U t t ωωωωΩ=+Ω=+∆Ω由此就得到调频信号的数学表达式，即有()cos (cos )cos(sin )m c m c u t U t dt U t t ωωωϕωϕ∆⎡⎤=+∆Ω+=+Ω+⎣⎦Ω⎰假定初相角0ϕ=，则得()cos(sin )m c u t U t t ωω∆=+ΩΩ式中，ω∆Ω叫调频波的调制指数，以符号f m 表示，即 f m ω∆=Ω它是最大频偏ω∆与调制信号角频率Ω之比。

频率调制与解调

连续波雷达
通过连续发射载波信号并调制频率，实现目标的测距和定位。
雷达测距与定位的优点
高精度、远距离、实时性强。
05 频率调制与解调的优缺点
优点
抗干扰能力强
频率调制技术通过改变信号的频率来传输信息，能够有效抵抗各种干扰，如噪声和多径干扰，从而提高信号的传输质量和可靠性。
频带利用率高
频率调制技术可以在有限的频带内传输更多的信息，提高了频谱利用率。
卫星通信
1 2
卫星电视信号传输
通过将视频和音频信号调制到高频载波上，实现卫星电视信号的传输。
卫星电话通信
利用频率调制技术，实现远距离的语音通信。
3
卫星导航定位
通过频率调制技术，实现高精度的定位和导航服务。
雷达测距与定位
脉冲雷达
利用频率调制技术，发射脉冲信号并接收反射回来的信号，通过测量信号往返时间来计算目标距离。
动态频谱管理
利用智能化的动态频谱管理技术，实现频谱资源的灵活分配和高效利用。
新技术的应用与展望
人工智能与机器学习
利用人工智能和机器学习技术对调频信号进行智能分析和优化，提高信号处理效率和可靠性。
物联网与5G通信
结合物联网和5G通信技术，实现大规模、高密度、低延迟的调频信号传输和处理。
软件定义无线电
01
03
调频信号的解调方法有多种，包括相干解调、非相干解调等。相干解调需要使用到载波信号的相位信息，
而非相干解调则不需要。
04
频率调制的基本原理是将输入信号控制载波的频率变化，从而实现信息的传输。解调则是通过检测载波的频率变化来还原出原始信息。
对实际应用的指导意义
01
02
03

频率调制与解调实验报告

频率调制与解调实验报告1．熟悉LM566单片集成电路的组成和应用。

2．掌握用LM566单片集成电路实现频率调制的原理和方法。

3．了解调频方波、调频三角波的基本概念。

4．掌握用LM565单片集成电路实现频率解调的原理，并熟悉其方法。

5．了解正弦波调制的调频方波的解调方法。

6．了解方波调制的调频方波的解调方法。

二、实验准备1．做本实验时应具备的知识点：• LM566单片集成压控振荡器• LM566组成的频率调制器工作原理• LM565单片集成锁相环• LM565组成的频率解调器工作原理2．做本实验时所用到的仪器：•万用表•双踪示波器• AS1637函数信号发生器•低频函数发生器（用作调制信号源）•实验板5（集成电路组成的频率调制器单元）三、实验内容1．定时元件RT 、CT对LM566集成电路调频器工作的影响。

2．输入调制信号为直流时的调频方波、调频三角波观测。

3．输入调制信号为正弦波时的调频方波、调频三角波观测4．输入调制信号为方波时的调频方波、调频三角波观测。

5．无输入信号时（自激振荡产生）的输出方波观测。

6．正弦波调制的调频方波的解调。

7．方波调制的调频方波的解调。

四、实验步骤1．实验准备⑴在箱体右下方插上实验板5。

接通实验箱上电源开关，此时箱体上±12V、±5V电源指示灯点亮。

⑵把实验板5上集成电路组成的频率调制器单元右上方的电源开关（K5）拨到ON位置，就接通了 5V电源（相应指示灯亮），即可开始实验。

2．观察RT 、CT对频率的影响（RT= R3+Wl、CT=C1）⑴实验准备① K4置ON位置，从而C1连接到566的管脚⑦上；②开关K3接通，K1、K2断开，从而W2和C2连接到566的管脚⑤上；③调W2使V5=3.5V（用万用表监测开关K3下面的测试点）；④将OUT1端接至AS1637函数信号发生器的INPUT COUNTER来测频率。

⑵改变W1并观察输出方波信号频率，记录当W1为最小、最大（相应地RT为最小、最大）时的输出频率，并与理论计算值进行比较，给定：R3=3kΩ，W1=1kΩ，C1=2200pF。

调频解调电路工作原理

调频解调电路工作原理
调频解调电路工作原理：
调频解调电路是一种用于将调频信号还原为原来的频率信号的电路。

其工作原理基于调频信号的特点，即频率会随着信号中的信息内容而变化。

调频信号可以表示为：fm(t) = Ac * cos(2π * (fc + kf * m(t)) * t)，其中fm(t)为调频信号，Ac为载波幅度，fc为载波频率，kf为
调制系数，m(t)为调制信号。

调频解调电路主要包括两个部分：解调器和滤波器。

解调器的作用是提取调频信号中的调制信号，一般采用频率鉴频器或相干解调器来完成。

频率鉴频器通过与载波频率同步，将调频信号的频率变化转换为振幅变化，然后通过一个包络检波器来提取调制信号。

相干解调器则通过与载波信号相干检波的方式，将调频信号还原为基带信号。

滤波器的作用是去除解调过程中产生的干扰，保留所需的调制信号。

解调过程中可能会引入一些高频噪声或者其他信号，需要使用滤波器将它们滤除，只保留所需的调制信号。

通过解调器和滤波器的协同工作，调频解调电路可以将调频信号还原为原来的频率信号，从而实现对调频信号的解调。

调频收音机的工作原理

调频收音机的工作原理
调频收音机是一种常见的电子设备，其工作原理主要涉及到以下几个方面：
一、调频信号的产生
调频信号是指由电台发射的调制信号，也就是广播信号。

其产生的过程是将音频信号通过调制器以一定的频率变化（即调制）后，与高频载波信号混合起来形成调制信号，然后经过天线发射出去。

二、接收机主要组成部分
1. 天线：用于接收电磁波，将电磁信号转化为电信号。

2. 预放器：用于增强接收到的微弱信号，提高信号的信噪比。

3. 中频放大器：将高频信号转化为中频信号，同时对信号进行放大。

4. 检波器：用于检测和分离调制信号和载波信号，将其转化为音频信号。

5. 音频放大器：用于对音频信号进行放大，使其可以驱动扬声器发出
声音。

三、接收机工作流程
1. 天线接收调频信号，将其转化为微弱的电信号，经过预放器增强后送入中频放大器。

2. 中频放大器将信号转化为中频信号，同时对信号进行放大。

3. 中频信号经过解调过程，将调制信号和高频信号分离，得到原始音频信号。

4. 原始音频信号经过音频放大器进行放大，驱动喇叭发出声音，完成广播接收。

四、调频收音机的优点
1. 模拟调频信号具有高保真度，音质优良，可同时传输音乐和语言等多种信息，获得了广泛的应用。

2. 调频收音机使用方便，无需接受设备和复杂的电线连接。

3. 收音机信号稳定，不易受到干扰和突发信号的干扰。

4. 收音机具有局限性较小的传播范围，可以实现地域性的广播覆盖。

第7章频率调制与解调

2024/8/8
16
间接调频中的调相方法： (1) 矢量合成法：针对窄带调相。
uPM (t) Uc cos(ct mp cost)
Uc cosct cos(mp cost) Uc sinct sin(mp cost) 当m p π/12时：uPM (t) U c cosct U cmp cost sin ct
本章的重点是调频和鉴频。
2024/8/8
1
1、调频信号的时域分析
调制信号： u U cost；载波信号：uc Uc cosct；瞬时频率： (t) c (t) c k fU cost c m cost
k f :比例常数 (调制灵敏度 ); m k fU : 峰值角频偏。
调频信号瞬时相位： (t )
变容二极管调频器：用调制信号去控制振荡器的变容二极管的结电容，是最常用的调频方法，本章要重点讲这种调频电路。
电抗管调频：用电子管、晶体管或场效应管作为振荡器的等效可控电抗，在调制信号控制下实现调频，目前这种调频方法已很少使用。
(2) 间接法：对调制信号先积分，再调相可以实现调频。
间接法的关键是如何调相，调相方法包括：矢量合成法、可变移相法和可变延时法。
J
2 n
(mf
)
n
Uc2 2RL
Pc ,
J
2 n
(mf
)
1
n
说明：调频波的平均功率和未调载波的平均功率相等。因此调
频器可以理解为功率分配器，它的功能是将载波功率分配给每
个边频分量，而分配的原则与调频指数mf有关。
4、调频波和调相波的比较
调制信号：u U cost 载波信号：uc Uc cosct
Δfm＝75kHz，Fmax=15kHz，Bs=180kHz>>2Fmax=30kHz。适用频段：由于FM信号的带宽较宽，因此FM只用于超短波和频率更高的波段。

第六章习题

一、选择题（易）1 调频信号的频偏量与。

（）A ．调制信号的频率有关B ．调制信号的振幅有关C ．调制信号的相位有关答案：B（中）2 调相信号的最大相移量与。

（）A ．调制信号的频率有关B ．调制信号的振幅成正比C ．调制信号的相位有关答案：B（中）3 调频信号必须工作在。

（）A ．中波波段B ．短波波段C ．超短波波段答案：C（易）4 调频信号解调是。

（）A ．用检波器B ．先检波后鉴频C ．先鉴频后检波答案：C（中）5 对分频器描述正确的是。

（）A ．分频器是振荡器的一种，为了实现分频，工作状态应当是非常不稳定的B ．分频器是振荡器的一种，为了实现分频，工作状态应当是非常稳定的C ．都不对答案：C（中）6 下面的说法是正确的。

（）A ．PM 波的相位随u Ω而变，但频率不变化B ．FM 波的相位随u Ω而变，但频率不变化C ．PM 波与FM 波的频率都变化，但变化规律不相同答案：C（易）7 调频波的灵敏度为。

（）A ．ωΩ B ．U ωΩC ．ω 答案：B（中）8 若载波c cm c =cos u U t ω，调制信号=cos u U t ΩΩΩ，则FM 波的最大ω = 。

（）A ．f m ΩB ．f k U ΩC ．f k U ΩΩ 答案：A（中）9 若载波c cm c =cos u U t ω，调制信号=cos u U t ΩΩΩ，则FM 波的表达式为。

（）A ．()cos(sin )FM cm c f u t U t m t ω=+ΩB ．()cos(-sin )FM cm c f u t U t m t ω=ΩC ．()cos(-cos )FM cm c f u t U t m t ω=Ω 答案：C（中）10 若载波c cm c =cos u U t ω，调制信号=cos u U t ΩΩΩ，则PM 波的表达式为。

（）A ．()cos(sin )PM cm c P u t U t m t ω=+ΩB ．p ()cos(-sin )PM cm c u t U t m t ω=ΩC ．p ()cos(-cos )PM cm c u t U t m t ω=Ω 答案：A（中）11 若调频发射机和调幅发射机采用同一型号的功放管，则调频机的实际输出功率比调幅机的实际输出功率。

通信原理实验13 模拟调制解调实验(FM)

实验十三模拟调制解调实验（FM）实验内容1.模拟调制(FM)实验2.模拟解调(FM)实验一、实验目的1.掌握变容二极管调频电路的工作原理及调频调制特性及其测量方法。

2.熟悉相位鉴频器的基本工作原理。

3.了解鉴频特性曲线（S曲线）的正确调整方法。

二、实验电路工作原理(一)模拟调制实验1.变容二极管工作原理调频即为载波的瞬时频率受调制信号的控制。

其频率的变化量与调制信号成线性关系。

常用变容二极管实现调频。

变容二极管调频电路如图8-1所示。

从J2处加入调制信号，使变容二极管的瞬时反向偏置电压在静态反向偏置电压的基础上按调制信号的规律变化，从而使振荡频率也随调制电压的规律变化，此时从J1处输出为调频波（FM）。

C15为变容二级管的高频通路，L1为音频信号提供低频通路，L1和C23又可阻止高频振荡进入调制信号源。

图8-1 变容二极管调频f因为LCf π21=，所以电容小时，振荡频率高，而电容大时，振荡频率低。

从图（a ）中可以看到，由于C-u 曲线的非线性，虽然调制电压是一个简谐波，但电容随时间的变化是非简谐波形，但是由于LCf π21=，f 和C 的关系也是非线性。

不难看出，C-u 和f-C的非线性关系起着抵消作用，即得到f-u 的关系趋于线性（见图（c ））。

2. 变容二极管调频器获得线性调制的条件设回路电感为L ，回路的电容是变容二极管的电容C （暂时不考虑杂散电容及其它与变容二极管相串联或并联电容的影响），则振荡频率为LCf π21=。

为了获得线性调制，频率振荡应该与调制电压成线性关系，用数学表示为Au f =，式中A 是一个常数。

由以上二式可得LCAu π21=，将上式两边平方并移项可得2222)2(1-==Bu u LA C π，这即是变容二极管调频器获得线性调制的条件。

这就是说，当电容C 与电压u 的平方成反比时，振荡频率就与调制电压成正比。

3. 调频灵敏度调频灵敏度f S 定义为每单位调制电压所产生的频偏。

调频工作原理

调频工作原理
调频（Frequency Modulation，简称FM）是一种调制方式，通
过改变载波信号的频率，来传输音频或其他信息。

调频工作原理是基于改变载波频率的信号特性。

在调频通信中，音频信号被称为基带信号，而调制后的信号则是载波信号和基带信号的组合。

调频的关键是将基带信号的频率变化转化为载波信号的频率变化。

调频的过程分为两个步骤：调制和解调。

调制是将基带信号的频率变化转换为载波信号的频率变化。

在调制过程中，基带信号经过一个称为调制器的电路，与载波信号进行组合。

基带信号的不同频率对应着不同的载波频率，这样就完成了调制过程。

解调是将调制后的信号还原为原始的基带信号。

解调器是用于解调信号的电路。

在解调过程中，通过检测载波信号的频率变化，将其转换为基带信号的频率变化。

调频具有抗干扰能力强、信噪比高等优点，因此在广播、电视、无线通信等领域被广泛应用。

调频的工作原理就是利用调制器将基带信号的频率变化转换为载波信号的频率变化，并通过解调器将调制后的信号还原为原始的基带信号。

这样通过调频技术，可以更好地传输音频和其他信息，提供更清晰、稳定的通信质量。

1、调频波的调制与解调
