Fanuc数控车床G代码及M指令

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码”和“一般”代码“形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

2. 举例①绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.G02/G03 圆弧插补 (G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟 (CW) 凹圆G03 –逆时钟 (CCW) 凸圆X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量 (半径值)R –圆弧范围 (最大180 度)。

2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;G30 第二原点返回 (G30)坐标系能够用第二原点功能来设置。

数控车床G指令和M代码详细解释

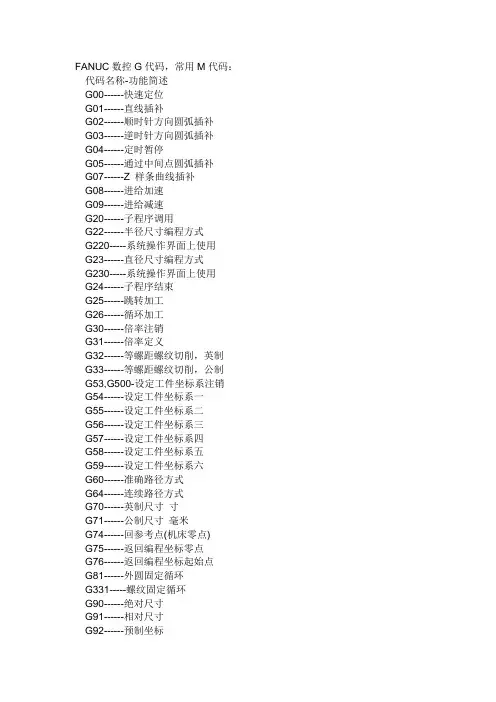

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

Fanuc数控车床G代码及M指令(同名5342)

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G9001 (内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612 恒线速度控制G97 恒线速度控制取消G98 10 固定循环返回起始点2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

数控车床G指令和M代码详细解释

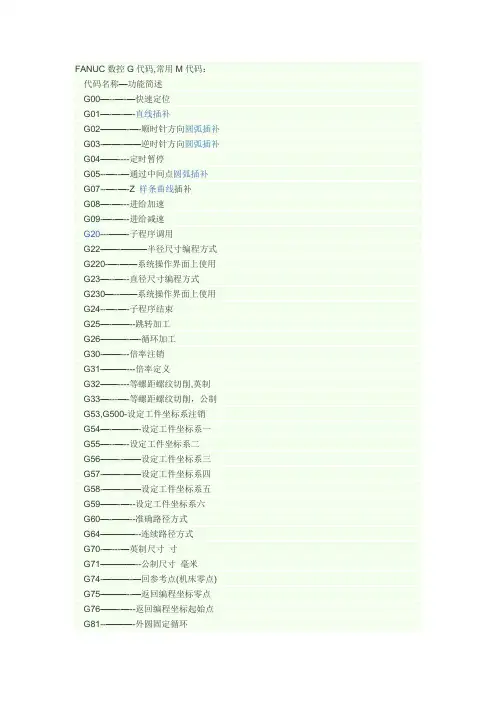

FANUC数控G代码,常用M代码：代码名称—功能简述G00—--—-—快速定位G01—-—-—-直线插补G02———-—-顺时针方向圆弧插补G03-——-——逆时针方向圆弧插补G04——----定时暂停G05--—--—通过中间点圆弧插补G07--—-—-Z 样条曲线插补G08—-—---进给加速G09-—-—--进给减速G20---——-子程序调用G22——-———半径尺寸编程方式G220-—-——系统操作界面上使用G23—--—--直径尺寸编程方式G230—--——系统操作界面上使用G24--—-—-子程序结束G25—-——--跳转加工G26———-—-循环加工G30-——---倍率注销G31———---倍率定义G32——----等螺距螺纹切削,英制G33—---—-等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54—-———-设定工件坐标系一G55—--—--设定工件坐标系二G56——--——设定工件坐标系三G57-——-——设定工件坐标系四G58-——-——设定工件坐标系五G59——-—--设定工件坐标系六G60—-——--准确路径方式G64————--连续路径方式G70-—---—英制尺寸寸G71————--公制尺寸毫米G74-———-—回参考点(机床零点) G75———--—返回编程坐标零点G76——-—--返回编程坐标起始点G81--———-外圆固定循环G331-—-—-螺纹固定循环G90—--———绝对尺寸G91—————-相对尺寸G92—-——-—预制坐标G94--—---进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U）__Z（W）__说明：（1）该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2）所有编程轴同时以参数所定义的速度移动,当某轴走完编程值便停止，而其他轴继续运动，（3）不运动的坐标无须编程.（4)G00可以写成G0例:G00 X75 Z200G0 U—25 W-100先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。

FANUC数控G代码,常用M代码

FANUC数控G代码,常用M代码FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

数控车床G指令和M代码详细解释

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

数控车床G指令和M代码

数控车床G指令和M代码详细解释FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

Fanuc数控车床G代码及M指令

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同G7000精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G9001(内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612恒线速度控制G97 恒线速度控制取消G98 10 固定循环返回起始点G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

数控车床G指令和M代码详细解释

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

数控车床G指令和M代码详细解释

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

Fanuc数控车床G代码及M指令

Fanuc数控车床G代码及M指令之阳早格格创做一、G 代码下令1、代码组及其含意“模态代码” 战“普遍” 代码“形式代码” 的功能正在它被真止后会继承保护，而“普遍代码” 只是正在支到该下令时起效率.定义移动的代码常常是“模态代码”，像曲线、圆弧战循环代码.反之，像本面返回代码便喊“普遍代码”.每一个代码皆归属其各自的代码组.正G97 恒线速度统制与消G98 10 牢固循环返回起初面2、代码阐明:G00 定位1. 圆法G00 X_ Z_那个下令把刀具从目前位子移动到下令指定的位子 (正在千万于坐标办法下)，大概者移动到某个距离处 (正在删量坐标办法下). 2. 非曲线切削形式的定位咱们的定义是：采与独力的赶快移动速率去决断每一个轴的位子.刀具路径没有是曲线，根据到达的程序，呆板轴依次停止正在下令指定的位子.3. 曲线定位刀具路径类似曲线切削(G01) 那样，以最短的时间（没有超出每一个轴赶快移动速率）定位于央供的位子.4. 举例N10 G0 X100 Z65G01 曲线插补1. 圆法G01 X(U)_ Z(W)_ F_ ;曲线插补以曲线办法战下令给定的移动速率从目前位子移动到下令位子.X, Z: 央供移动到的位子的千万于坐标值.U,W: 央供移动到的位子的删量坐标值. 2. 举例①千万于坐标步调 G01 X50. Z75. F0.2 ;X100.; ②删量坐标步调G01 U0.0 W-75. F0.2 ;U50.G02/G03 圆弧插补 (G02, G03)1. 圆法G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03)X(U)__Z(W)__R__F__ ;G02 –顺时钟 (CW) 凸圆G03 –顺时钟 (CCW) 凸圆X, Z –正在坐标系里的末面U, W –起面与末面之间的距离I, K –从起面到核心面的矢量 (半径值)R –圆弧范畴 (最大180度). 2. 举例①千万于坐标系步调G02 X100.Z90. I50. K0. F0.2大概G02 X100. Z90. R50. F02;②删量坐标系步调G02U20. W-30. I50. K0. F0.2;大概G02 U20. W-30. R50. F0.2;G30 第两本面返回(G30)坐标系不妨用第两本面功能去树坐.1. 用参数 (a, b) 树坐刀具起面的坐标值.面“a” 战“b” 是机床本面与起刀面之间的距离.2. 正在编程时用 G30 下令代替 G50 树坐坐标系.3. 正在真止了第一本面返回之后，没有管刀具本质位子正在何处，遇到那个下令时刀具便移到第两本面.4. 调换刀具也是正在第两本面举止的.G32 切螺纹 (G32) 1. 圆法G32 X(U)__Z(W)__F__ ;G32 X(U)__Z(W)__E__ ;F –螺纹导程树坐E –螺距 (毫米)正在体例切螺纹步调时应当戴主轴转速RPM 匀称统制的功能(G97)，而且要思量螺纹部分的某些个性.正在螺纹切削办法下移动速率统制战主轴速率统制功能将被忽略.而且正在支进脆持按钮起效率时，其移动进程正在完毕一个切削循环后便停止了.2. 举例G00 X29.4; (1循环切削)G32 Z-23. F0.2;G00 X32; Z4.; X29.;(2循环切削)G32 Z-23. F0.2;G00 X32.; Z4.G40/G41/G42 刀具曲径偏偏置功能(G40/G41/G42)1. 圆法G41 X_ Z_;G42 X_ Z_;正在刀具刃是尖利时，切削进程依照步调指定的形状真止没有会爆收问题.没有过，真正在的刀具刃是由圆弧形成的 (刀尖半径) 便像上图所示，正在圆弧插补战攻螺纹的情况下刀尖半径会戴去缺面.2. 偏偏置功能下令切削位子刀具路径G40与消刀具按步调路径的移动G41左侧刀具从步调路径左侧移动G42左侧刀具从步调路径左侧移动补偿的准则与决于刀尖圆弧核心的动背，它经常与切削表面法背里的半径矢量没有沉合.果此，补偿的基准面是刀尖核心.常常，刀具少度战刀尖半径的补偿是按一个假念的刀刃为基准，果此为丈量戴去一些艰易.把那个准则用于刀具补偿，应当分别以 X 战 Z 的基准面去丈量刀具少度刀尖半径 R，以及用于假念刀尖半径补偿所需的刀尖形式数 (0-9).那些真质应当事先输进刀具偏偏置文献.“刀尖半径偏偏置” 应当用 G00 大概者 G01功能去下达下令大概与消.没有管那个下令是没有是戴圆弧插补，刀没有会透彻移动，引导它渐渐偏偏离所真止的路径.果此，刀尖半径偏偏置的下令应当正在切削进程开用之前完毕；而且不妨预防从工件中部起刀戴去的过切局里.反之，要正在切削进程之后用移动下令去真止偏偏置的与消过G54-G59 工件坐标系采用(G54-G59) 1. 圆法G54 X_ Z_;2. 功能通过使用 G54 – G59 下令，去将机床坐标系的一个任性面 (工件本面偏偏移值) 给予 1221 – 1226 的参数，并树坐工件坐标系（1-6）.该参数与 G 代码要相对于应如下：工件坐标系1 (G54) ---工件本面返回偏偏移值---参数 1221工件坐标系2 (G55) ---工件本面返回偏偏移值---参数 1222工件坐标系 3 (G56) ---工件本面返回偏偏移值---参数 1223工件坐标系 4 (G57) ---工件本面返回偏偏移值---参数 1224工件坐标系 5 (G58) ---工件本面返回偏偏移值---参数 1225工件坐标系 6 (G59) ---工件本面返回偏偏移值---参数 1226正在交通电源战完毕了本面返回后，系统自动采用工件坐标系 1 (G54) .正在有“模态”下令对于那些坐标干出改变之前，它们将脆持其灵验性.除了那些树坐步调中，系统中另有一参数可坐刻变动G54~G59 的参数.工件中部的本面偏偏置值不妨用 1220 号参数去传播.G70 细加工循环(G70)1. 圆法G70 P(ns) Q(nf)ns:细加工形状步调的第一个段号.nf:细加工形状步调的末尾一个段号2. 功能用G71、G72大概G73细车削后，G70细车削.G71 中园细车牢固循环(G71)1. 圆法G71U(△d)R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………….F__从序号ns至nf的步调段,指定A及B间的移动指令..S__.T__N(nf)……△d:切削深度(半径指定)没有指定正背标记.切削目标依照AA’的目标决断，正在另一个值指定前没有会改变.FANUC系统参数（NO.0717）指定.e:退刀路程本指定是状态指定，正在另一个值指定前没有会改变.FANUC系统参数（NO.0718）指定.ns:细加工形状步调的第一个段号.nf:细加工形状步调的末尾一个段号.△u：X目标细加工预留量的距离及目标.（曲径/半径）△w: Z目标细加工预留量的距离及目标.2. 功能如果正在下图用步调决断A至A’至B的细加工形状,用△d(切削深度)车掉指定的地区,留细加工预留量△u/2及△w.G72 端里车削牢固循环(G72)1. 圆法G72W（△d）R(e)G72P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)△t,e,ns,nf, △u, △w，f,s及t的含意与G71相共.2. 功能如下图所示，除了是仄止于X轴中，本循环与G71相共.G73 成型加工复式循环(G73)1. 圆法G73U(△i)W(△k)R(d)G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………………沿A A’ B的步调段号N(nf)………△i:X轴目标退刀距离(半径指定), FANUC系统参数（NO.0719）指定.△k: Z轴目标退刀距离(半径指定), FANUC系统参数（NO.0720）指定.d:分隔次数那个值与细加工沉复次数相共，FANUC系统参数（NO.0719）指定.ns: 细加工形状步调的第一个段号.nf:细加工形状步调的末尾一个段号.△u：X目标细加工预留量的距离及目标.（曲径/半径）△w: Z目标细加工预留量的距离及目标.2. 功能本功能用于沉复切削一个渐渐变更的牢固形式,用本循环,可灵验的切削一个用细加工段制大概铸制等办法已经加工成型的工件.G74 端里啄式钻孔循环(G74)1. 圆法G74 R(e);G74 X(u) Z(w) P(△i) Q(△k) R(△d) F(f)e:退却量本指定是状态指定，正在另一个值指定前没有会改变.FANUC系统参数（NO.0722）指定.x:B面的X坐标u:从a至b删量z:c面的Z坐标w:从A至C删量△i:X目标的移动量△k:Z目标的移动量△d:正在切削底部的刀具退刀量.△d的标记一定是（+）.然而是，如果X（U）及△I简略，可用所要的正背标记指定刀具退刀量.f:进给率： 2. 功能如下图所示正在本循环可处理断削，如果简略X（U）及P，截止只正在Z轴支配，用于钻孔.。

Fanuc数控车床G代码及M指令68204

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同G代码组别解释G0001 快速定位 (快速移动)G01 直线切削G02 顺时针切圆弧 (CW，顺时钟) G03 逆时针切圆弧 (CCW，逆时钟)G0400 暂停 (Dwell)G09 停于精确的位置G2006 英制输入G21 公制输入G2204 内部行程限位有效G23 内部行程限位无效G2700 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 01 切螺纹G4007 取消刀尖半径偏置G41 刀尖半径偏置 (左侧) G42 刀尖半径偏置 (右侧)G5000 修改工件坐标；设置主轴最大的 RPMG52 设置局部坐标系G53 选择机床坐标系G7000精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G9001(内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612恒线速度控制G97 恒线速度控制取消G98 10 固定循环返回起始点2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

数控车床G指令和M代码详细解释

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

Fanuc数控车床G代码及M指令14208

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同G代码组别解释G0001 快速定位 (快速移动)G01 直线切削G02 顺时针切圆弧 (CW，顺时钟) G03 逆时针切圆弧 (CCW，逆时钟)G0400 暂停 (Dwell)G09 停于精确的位置G2006 英制输入G21 公制输入G2204 内部行程限位有效G23 内部行程限位无效G2700 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 01 切螺纹G4007 取消刀尖半径偏置G41 刀尖半径偏置 (左侧) G42 刀尖半径偏置 (右侧)G5000 修改工件坐标；设置主轴最大的 RPMG52 设置局部坐标系G53 选择机床坐标系G7000 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G9001 (内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612 恒线速度控制G97 恒线速度控制取消G98 10 固定循环返回起始点2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

数控车床G指令和M代码详细解释

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------G02------顺时针方向G03------逆时针方向G04------定时暂停G05------通过中间点G07------Z 插补G08------进给加速G09------进给减速------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

(4)G00可以写成G0例：G00 X75 Z200G0 U-25 W-100先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。

数控车床G指令和M代码详细解释

FANUC数控G代码，常用M代码：代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停G05------通过中间点圆弧插补 G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用 G23------直径尺寸编程方式G230-----系统操作界面上使用 G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制 G33------等螺距螺纹切削，公制 G53,G500-设定工件坐标系注销 G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点) G75------返回编程坐标零点G76------返回编程坐标起始点 G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

移动过程中不得对工件进行加工。

(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他轴继续运动，(3)不运动的坐标无须编程。

Fanuc数控车床G代码及M指令

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同G7000精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G9001(内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612恒线速度控制G97 恒线速度控制取消G98 10 固定循环返回起始点2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

1. 用参数 (a, b) 设置刀具起点的坐标值。

点“a” 和“b” 是机床原点与起刀点之间的距离。

2. 在编程时用 G30 命令代替 G50 设置坐标系。

3. 在执行了第一原点返回之后，不论刀具实际位置在那里，碰到这个命令时刀具便移到第二原点。

4. 更换刀具也是在第二原点进行的。

G32 切螺纹 (G32)1. 格式G32 X(U)__Z(W)__F__ ;G32 X(U)__Z(W)__E__ ;F –螺纹导程设置E –螺距 (毫米)在编制切螺纹程序时应当带主轴转速RPM 均匀控制的功能 (G97)，并且要考虑螺纹部分的某些特性。

在螺纹切削方式下移动速率控制和主轴速率控制功能将被忽略。

而且在送进保持按钮起作用时，其移动进程在完成一个切削循环后就停止了。

2. 举例G00 X29.4; (1循环切削)G32 Z-23. F0.2;G00 X32;Z4.;X29.;(2循环切削)G32 Z-23. F0.2;G00 X32.;Z4.G40/G41/G42 刀具直径偏置功能 (G40/G41/G42)1. 格式G41 X_ Z_;G42 X_ Z_;在刀具刃是尖利时，切削进程按照程序指定的形状执行不会发生问题。

不过，真实的刀具刃是由圆弧构成的 (刀尖半径) 就像上图所示，在圆弧插补和攻螺纹的情况下刀尖半径会带来误差。

2. 偏置功能命令切削位置刀具路径G40取消刀具按程序路径的移动G41右侧刀具从程序路径左侧移动G42左侧刀具从程序路径右侧移动补偿的原则取决于刀尖圆弧中心的动向，它总是与切削表面法向里的半径矢量不重合。

因此，补偿的基准点是刀尖中心。

通常，刀具长度和刀尖半径的补偿是按一个假想的刀刃为基准，因此为测量带来一些困难。

把这个原则用于刀具补偿，应当分别以 X 和 Z 的基准点来测量刀具长度刀尖半径 R，以及用于假想刀尖半径补偿所需的刀尖形式数 (0-9)。

这些内容应当事前输入刀具偏置文件。

“刀尖半径偏置” 应当用 G00 或者 G01功能来下达命令或取消。

不论这个命令是不是带圆弧插补，刀不会正确移动，导致它逐渐偏离所执行的路径。

因此，刀尖半径偏置的命令应当在切削进程启动之前完成；并且能够防止从工件外部起刀带来的过切现象。

反之，要在切削进程之后用移动命令来执行偏置的取消过G54-G59 工件坐标系选择(G54-G59)1. 格式G54 X_ Z_;2. 功能通过使用 G54 –G59 命令，来将机床坐标系的一个任意点 (工件原点偏移值) 赋予 1221 – 1226 的参数，并设置工件坐标系（1-6）。

该参数与 G 代码要相对应如下：工件坐标系 1 (G54) ---工件原点返回偏移值---参数 1221工件坐标系 2 (G55) ---工件原点返回偏移值---参数 1222工件坐标系 3 (G56) ---工件原点返回偏移值---参数 1223工件坐标系 4 (G57) ---工件原点返回偏移值---参数 1224工件坐标系 5 (G58) ---工件原点返回偏移值---参数 1225工件坐标系 6 (G59) ---工件原点返回偏移值---参数 1226在接通电源和完成了原点返回后，系统自动选择工件坐标系 1 (G54) 。

在有“模态”命令对这些坐标做出改变之前，它们将保持其有效性。

除了这些设置步骤外，系统中还有一参数可立刻变更G54~G59 的参数。

工件外部的原点偏置值能够用 1220 号参数来传递。

G70 精加工循环(G70)1. 格式G70 P(ns) Q(nf)ns:精加工形状程序的第一个段号。

nf:精加工形状程序的最后一个段号2. 功能用G71、G72或G73粗车削后，G70精车削。

G71 外园粗车固定循环(G71)1. 格式G71U(△d)R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………….F__从序号ns至nf的程序段,指定A及B间的移动指令。

.S__.T__N(nf)……△d:切削深度(半径指定)不指定正负符号。

切削方向依照AA’的方向决定，在另一个值指定前不会改变。

FANUC系统参数（NO.0717）指定。

e:退刀行程本指定是状态指定，在另一个值指定前不会改变。

FANUC系统参数（NO.0718）指定。

ns:精加工形状程序的第一个段号。

nf:精加工形状程序的最后一个段号。

△u：X方向精加工预留量的距离及方向。

（直径/半径）△w: Z方向精加工预留量的距离及方向。

2. 功能如果在下图用程序决定A至A’至B的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2及△w。

G72 端面车削固定循环(G72)1. 格式G72W（△d）R(e)G72P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)△t,e,ns,nf, △u, △w，f,s及t的含义与G71相同。

2. 功能如下图所示，除了是平行于X轴外，本循环与G71相同。

G73 成型加工复式循环(G73)1. 格式G73U(△i)W(△k)R(d)G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………………沿A A’ B的程序段号N(nf)………△i:X轴方向退刀距离(半径指定), FANUC系统参数（NO.0719）指定。

△k: Z轴方向退刀距离(半径指定), FANUC系统参数（NO.0720）指定。

d:分割次数这个值与粗加工重复次数相同，FANUC系统参数（NO.0719）指定。

ns: 精加工形状程序的第一个段号。

nf:精加工形状程序的最后一个段号。

△u：X方向精加工预留量的距离及方向。

（直径/半径）△w: Z方向精加工预留量的距离及方向。

2. 功能本功能用于重复切削一个逐渐变换的固定形式,用本循环,可有效的切削一个用粗加工段造或铸造等方式已经加工成型的工件。

G74 端面啄式钻孔循环(G74)1. 格式G74 R(e);G74 X(u) Z(w) P(△i) Q(△k) R(△d) F(f)e:后退量本指定是状态指定，在另一个值指定前不会改变。

FANUC系统参数（NO.0722）指定。

x:B点的X坐标u:从a至b增量z:c点的Z坐标w:从A至C增量△i:X方向的移动量△k:Z方向的移动量△d:在切削底部的刀具退刀量。

△d的符号一定是（+）。

但是，如果X（U）及△I省略，可用所要的正负符号指定刀具退刀量。

f:进给率：2. 功能如下图所示在本循环可处理断削，如果省略X（U）及P，结果只在Z轴操作，用于钻孔。

G75 外经/内径啄式钻孔循环(G75)1. 格式G75 R(e);G75 X(u) Z(w) P(△i) Q(△k) R(△d) F(f)2. 功能以下指令操作如下图所示，除X用Z代替外与G74相同，在本循环可处理断削，可在X轴割槽及X轴啄式钻孔。

G76 螺纹切削循环(G76)1. 格式G76 P(m)(r)(a) Q(△dmin) R(d)G76 X(u) Z(w) R(i) P(k) Q(△d) F(f)m:精加工重复次数（1至99）本指定是状态指定，在另一个值指定前不会改变。

FANUC系统参数（NO.0723）指定。

r:到角量本指定是状态指定，在另一个值指定前不会改变。

FANUC系统参数（NO.0109）指定。

a:刀尖角度：可选择80度、60度、55度、30度、29度、0度，用2位数指定。

本指定是状态指定，在另一个值指定前不会改变。

FANUC系统参数（NO.0724）指定。

如：P（02/m、12/r、60/a）△dmin:最小切削深度本指定是状态指定，在另一个值指定前不会改变。

FANUC系统参数（NO.0726）指定。

i:螺纹部分的半径差如果i=0,可作一般直线螺纹切削。

k:螺纹高度这个值在X轴方向用半径值指定。

△d:第一次的切削深度（半径值）l：螺纹导程（与G32）2. 功能螺纹切削循环G90 内外直径的切削循环(G90)1. 格式直线切削循环:G90 X(U)___Z(W)___F___ ;按开关进入单一程序块方式，操作完成如图所示 1→2→3→4 路径的循环操作。
