控制工程基础2010试题A卷标准答案

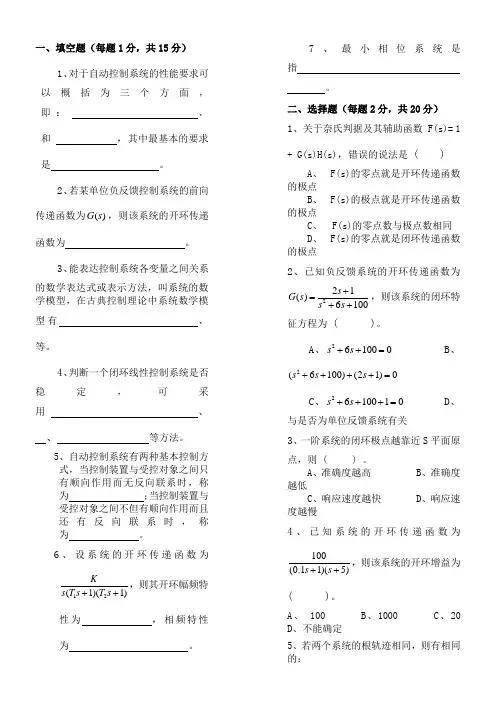

《控制工程基础》试卷及详细答案
一、填空题（每题1分，共15分）1、对于自动控制系统的性能要求可以概括为三个方面，即： 、 和 ，其中最基本的要求是 。
2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为 。
3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有 、 等。
4、判断一个闭环线性控制系统是否稳定，可采用、、 等方法。
5、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 。
6、设系统的开环传递函数为12(1)(1)Ks T s T s ++，则其开环幅频特性为 ，相频特性为 。
7、最小相位系统是指。
二、选择题（每题2分，共20分） 1、关于奈氏判据及其辅助函数 F(s)= 1+ G(s)H(s)，错误的说法是 ( ) A 、 F(s)的零点就是开环传递函数的极点B 、 F(s)的极点就是开环传递函数的极点C 、 F(s)的零点数与极点数相同D 、 F(s)的零点就是闭环传递函数的极点2、已知负反馈系统的开环传递函数为221()6100s G s s s +=++，则该系统的闭环特征方程为 ( )。
A 、261000s s ++= B 、2(6100)(21)0s s s ++++=C 、2610010s s +++=D 、与是否为单位反馈系统有关3、一阶系统的闭环极点越靠近S 平面原点，则 ( ) 。
A 、准确度越高B 、准确度越低C 、响应速度越快D 、响应速度越慢4、已知系统的开环传递函数为100(0.11)(5)s s ++，则该系统的开环增益为( )。
A 、 100B 、1000C 、20D 、不能确定5、若两个系统的根轨迹相同，则有相同的：A 、闭环零点和极点B 、开环零点C 、闭环极点D 、阶跃响应6、下列串联校正装置的传递函数中，能在1c ω=处提供最大相位超前角的是( )。
《控制工程基础》题集
《控制工程基础》题集一、选择题（每题5分，共50分）1.在控制系统中，被控对象是指：A. 控制器B. 被控制的设备或过程C. 执行器D. 传感器2.下列哪一项不是开环控制系统的特点？A. 结构简单B. 成本低C. 精度低D. 抗干扰能力强3.PID控制器中的“I”代表：A. 比例B. 积分C. 微分D. 增益4.下列哪种控制系统属于线性定常系统？A. 系统参数随时间变化的系统B. 系统输出与输入成正比的系统C. 系统输出与输入的平方成正比的系统D. 系统参数随温度变化的系统5.在阶跃响应中，上升时间是指：A. 输出从0上升到稳态值的时间B. 输出从10%上升到90%稳态值所需的时间C. 输出从5%上升到95%稳态值所需的时间D. 输出达到稳态值的时间6.下列哪种方法常用于控制系统的稳定性分析？A. 时域分析法B. 频域分析法C. 代数法D. A和B都是7.在频率响应中，相位裕度是指：A. 系统增益裕度对应的相位角B. 系统相位角为-180°时的增益裕度C. 系统开环频率响应相角曲线穿越-180°线时的增益与实际增益之差D. 系统闭环频率响应相角曲线穿越-180°线时的增益8.下列哪种控制策略常用于高精度位置控制？A. PID控制B. 前馈控制C. 反馈控制D. 最优控制9.在控制系统的设计中，鲁棒性是指：A. 系统对参数变化的敏感性B. 系统对外部干扰的抵抗能力C. 系统的稳定性D. 系统的快速性10.下列哪项不是现代控制理论的特点？A. 基于状态空间描述B. 主要研究单变量系统C. 适用于非线性系统D. 适用于时变系统二、填空题（每题5分，共50分）1.控制系统的基本组成包括控制器、和。
2.在PID控制中，比例作用主要用于提高系统的______，积分作用主要用于消除系统的______，微分作用主要用于改善系统的______。
3.线性系统的传递函数一般形式为G(s) = ______ / ______。

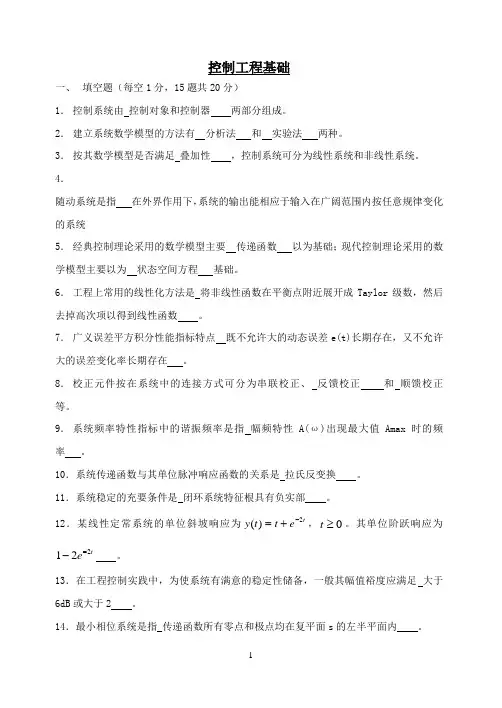

控制工程基础2010试题A卷.答案
控制工程基础一、 填空题（每空1分，15题共20分）1． 控制系统由 控制对象和控制器 两部分组成。
2． 建立系统数学模型的方法有 分析法 和 实验法 两种。
3． 按其数学模型是否满足 叠加性 ，控制系统可分为线性系统和非线性系统。
4．随动系统是指 在外界作用下，系统的输出能相应于输入在广阔范围内按任意规律变化的系统5． 经典控制理论采用的数学模型主要 传递函数 以为基础；现代控制理论采用的数学模型主要以为 状态空间方程 基础。
6． 工程上常用的线性化方法是 将非线性函数在平衡点附近展开成Taylor 级数，然后去掉高次项以得到线性函数 。
7． 广义误差平方积分性能指标特点 既不允许大的动态误差e(t)长期存在，又不允许大的误差变化率长期存在 。
8． 校正元件按在系统中的连接方式可分为串联校正、 反馈校正 和 顺馈校正 等。
9． 系统频率特性指标中的谐振频率是指 幅频特性A(ω)出现最大值Amax 时的频率 。
10．系统传递函数与其单位脉冲响应函数的关系是 拉氏反变换 。
11．系统稳定的充要条件是 闭环系统特征根具有负实部 。
12．某线性定常系统的单位斜坡响应为t e t t y 2)(-+=，0≥t 。
其单位阶跃响应为 t e 221=- 。
13．在工程控制实践中，为使系统有满意的稳定性储备，一般其幅值裕度应满足 大于6dB 或大于2 。
14．最小相位系统是指 传递函数所有零点和极点均在复平面s 的左半平面内 。
15．已知系统开环传递函数为)1(9)(+=s s s G K ，则系统的固有频率、阻尼比以及单位斜坡输入所引起的稳态误差分别为 3 、 61 、 1 。
二、单项选择题（每题2分，10题共20分）1．下面关于微分环节的控制作用描述中正确的是： ( D )(A)使相位滞后 (B)减小系统的阻尼 (C)抗高频干扰 (D)使相位超前2．稳态误差除了与系统的型别、传递函数有关外，还与下述哪一项有关？ ( D )(A) 阶次 (B) 振荡频率 (C) 阻尼比 (D) 输入信号类型3．二阶振荡系统幅值衰减的快慢取决于： ( C )(A) d ω (B)n ξω (C) 特征根实部绝对值 (D) 特征根虚部的分布情况4．系统输出的拉氏变换完全取决于： ( B )(A)系统的传递函数的极点位置 (B)系统的初始状态、输入及其传递函数(C)系统的传递函数 (D)系统的固有特性5．相位滞后校正环节相当于： ( A )（A ）低通滤波器 （B ）高通滤波器 （C ）带通滤波器 （D ） 带阻滤波器6．下图为一阶系统单位脉冲响应曲线，则下列说明正确的是： ( B )(A) 系统的输出为0,2)(2≥=-t e t t ω (B) 系统的输出为0,)(≥=-t e t t ω(C) 系统传递函数为)12(1)(+=s s G (D) 系统单位脉冲响应调整时间为2s7. PI 控制类似于： （ C ）(A) 增益调整 (B) 相位超前校正 (C) 相位滞后校正 (D) 相位滞后-超前校正8．某单位反馈系统的闭环传递函数为)2(1)(+=s s G ，则输入t t r 2sin 2)(=时稳态输出的幅值为: （ D ）（A ）2 （B ）2/2 （C ）2 （D ）19．已知下列系统的开环传递函数为)1)(1)(1)(1()1)(1()(432165++++++=s T s T s T s T s s T s T K s G (所有参数均大于0)，则下图中所给幅相曲线中正确的是： （ A ）10．用Nyquist 稳定判据判断上面第9小题所给开环系统所对应的闭环系统的稳定性，所得结论正确的是： （ D ）(A)0=P ，1=Z ；不稳定 (B)0=P ，2=Z ；不稳定(C)0=P ，1=Z ；稳定 (D) 0=P ，0=Z ；稳定三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用范围。
控制工程基础试题及参考答案A
---班控制工程基础试卷一、判断题(10分)1、系统的误差是以系统的输入端为基准来定义的，而系统的偏差是以系统的输出端为基准来定义的。
（）2、系统的时间响应按振动性质分为自由响应和零输入响应。
( )3、最大超调量Mp即与阻尼比有关，又与无阻尼固有频率有关。
( )4、对于单位反馈系统，稳态偏差等于稳态误差。
( )5、谐振带越宽，反应速度越快。
( )一、填空题（10分）1、对控制系统的基本要求有：___________，___________，____________。
2、凡是能用____________描述的系统就是线性系统，线性系统的一个最重要特性就是它满足_____________。
3、一阶系统在理想的单位脉冲函数在作用下，其响应函数为_____________4、系统的误差是由___________和____________两部分组成的。
5、最大超调量和振荡次数反应了系统的____________________。
6、系统稳定的充要条件是__________________________________。
三、简答题（15分）1什么是时间响应？时间响应由哪两部分组成？？2什么是频率特性？3什么是相位裕度？什么幅值裕度？四、计算题（计65分）1已知系统的动力学方程式如下（10分）()t y ..+3()()()()t r dt t y t y t y 446.=++⎰ 求出它的传递函数Y(s)/R(s)。
2求出图1所示系统的传递函数X o （s ）/ X i （s ）。
(10分)3由试图所示()t f 施加一个3N 的阶跃力，求出质量m ，阻尼系数c ，弹簧进度系数k 。
(15分) 4已知系统的特征方程()10532234++++=s s s s s B =0，判断系统的稳定性。
（15分）5、已知开环频率特性10()()(1)(12)(13)G j H j j j j ωωωωω=+++，分析系统的稳定性。
2010自考 机械工程控制基础模拟及答案
一、单项选择题(本大题共 15 小题,每小题 2 分,共 30 分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在 单项选择题( 小题, 在每小题列出的四个备选项中只有一个是符合题目要求的, 题后的括号内。
错选、多选或未选均无分。
题后的括号内。
错选、多选或未选均无分。
1.(2 分) o o o o 2.当输入函数为 r(t)=1，下面系统中存在稳态误差的是 （） (2 分)A：0 型系统B：Ⅰ型系统C：Ⅱ型系统D：Ⅲ型系统 3.(2 分) 4.(2 分) 5.(2 分) 6.(2 分)17.(2 分) 8.(2 分) 9.(2 分) 10.(2 分) 11.(2 分)212.(2 分) 13.(2 分) 14.(2 分) 15.(2 分)小题, 请在每小题的空格中填上正确答案 错填、不填均无分。
小题的空格中填上正确答案, 二、填空题(本大题共 10 小题,每小题 1 分,共 10 分)请在每小题的空格中填上正确答案,错填、不填均无分。
填空题( 1. 2.方块图的简化过程中要遵守各反馈回路的传递函数保持。
(1 分) 的概念更多地用于一般高阶系统的动态响应分析之中。
(1 分)33. 4. 5. 6.主导极点对系统响应起作用，其他极点的影响在近似分析中则可忽略不计。
(1 分) 系统辨识是指输入输出已知，求出系统的，即建立系统的数学模型。
(1 分) Ⅱ型系统的对数幅频特性低频渐近线斜率为。
(1 分) (1 分)7. 8. 9. 10.传递函数的量纲是根据来决定的。
(1 分) 所谓主导极点是指在系统的所有闭环极点中，距离最近且周围没有闭环零点的极点，而所有其他极点都远离 在频域中，系统的决定了系统对数幅频曲线低频段的斜率，即静态误差系数描述了系统的低频性能。
(1 分) 单位脉冲传递函数的拉氏变换为。
(1 分) 什么叫校正（或补偿）？ (5 分) 简述串联超前校正环节的作用。
《控制工程基础》参考复习题及答案
《控制工程基础》参考复习题及习题解答第一部分 单项选择题1.闭环控制系统的主反馈取自【 D 】A.给定输入端B.干扰输入端C.控制器输出端D.系统输出端2.不同属性的物理系统可以有形式相同的【 A 】A.数学模型B.被控对象C.被控参量D.结构参数3.闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的误差信号为【 A 】A.X i (s )－H (s)X 0(s )B.X i (s )－X 0(s )C.X or (s )－X 0(s )D.X or (s )－H (s )X 0(s )3-1闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的偏差信号为【 A 】A.X i (s )－H (s)X 0(s )B.X i (s )－X 0(s )C.X or (s )－X 0(s )D.X or (s )－H (s )X 0(s )4.微分环节使系统【 A 】A.输出提前B.输出滞后C.输出大于输入D.输出小于输入5.当输入量发生突变时，惯性环节的输出量不能突变，只能按【 B 】A.正弦曲线变化B.指数曲线变化C.斜坡曲线变化D.加速度曲线变化6.PID 调节器的微分部分可以【 A 】A.提高系统的快速响应性B.提高系统的稳态性C.降低系统的快速响应性D.降低系统的稳态性6－1.PID 调节器的微分部分可以【 A 】A.提高系统的稳定性B.提高系统的稳态性C.降低系统的稳定性D.降低系统的稳态性7.闭环系统前向传递函数是【 C 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.输出信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与输出信号的拉氏变换之比8.一阶系统的时间常数为T ，其脉冲响应为【 C 】 A.T t e --1 B.T t Te T t -+- C.T t e T-1 D.T t Te T -+ 8－1.一阶系统的时间常数为T ，其单位阶跃响应为【 C 】 A.T t e --1 B.T t Te T t -+- C.T t e T-1 D.T t Te T -+ 8－2.一阶系统的时间常数为T ，其单位斜坡响应为【 C 】 A.T t e --1 B.T t Te T t -+- C.T t e T-1 D.T t Te T -+ 8－3.一阶系统的时间常数为T ，其单位阶跃响应的稳态误差为【C 】A.0B.TC.1TD.T t Te T -+ 8－4.一阶系统的时间常数为T ，其单位斜坡响应的稳态误差为【 C 】A.0B.TC.1TD.T t Te T -+ 9.过阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线10.干扰作用下，偏离原来平衡状态的稳定系统在干扰作用消失后【 】A.将发散离开原来的平衡状态B.将衰减收敛回原来的平衡状态C.将在原平衡状态处等幅振荡D.将在偏离平衡状态处永远振荡11.单位脉冲函数的拉普拉斯变换是【 】 A.1/s B.1 C. 21s D.1+1/s12.线性控制系统的频率响应是系统对输入【 】A.阶跃信号的稳态响应B.脉冲信号的稳态响应C.斜坡信号的稳态响应D.正弦信号的稳态响应13.积分环节的输出比输入滞后【 】A.090-B.090C.0180-D.018014.奈魁斯特围线中所包围系统开环传递函数)(s G 的极点数为3个，系统闭环传递函数的极点数为2个，则映射到)(s G 复平面上的奈魁斯特曲线将【 】A.逆时针围绕点（0，j0）1圈B.顺时针围绕点（0，j0）1圈C.逆时针围绕点（－1，j0）1圈D.顺时针围绕点（－1，j0）1圈15.最小相位系统稳定的条件是【 】A.γ＞0和g L ＜0B.γ＜0和g K ＞1C.γ＞0和)(g L ω＜0D.γ＜0和)(g L ω＞016.若惯性环节的时间常数为T ，则将使系统的相位【 】A.滞后1tan ()T ω-B.滞后1tan ω--C.超前1tan ()T ω-D.超前1tan ω-- 17.控制系统的误差是【 】A.期望输出与实际输出之差B.给定输入与实际输出之差C.瞬态输出与稳态输出之差D.扰动输入与实际输出之差18.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的零点就是系统闭环零点B.)(s F 的零点就是系统开环极点C.)(s F 的极点就是系统开环极点D.)(s F 的极点就是系统闭环极点19.要使自动调速系统实现无静差，则在扰动量作用点的前向通路中应含有【 】A.微分环节B.积分环节C.惯性环节D.比例环节20.积分器的作用是直到输入信号消失为止，其输出量将【 】A.直线上升B.垂直上升C.指数线上升D.保持水平线不变21.自动控制系统的控制调节过程是以偏差消除【 】A.偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程22.系统输入输出关系为i o o o x x x x cos =++，则该系统为【 】 A.线性系统 B.非线性系统 C.线性时变系统 D.线性定常系统23.线性定常二阶系统的输出量与输入量之间的关系是【 】A.振荡衰减关系B.比例线性关系C.指数上升关系D.等幅振荡关系24. 微分环节可改善系统的稳定性并能【 】A.增加其固有频率B.减小其固有频率C.增加其阻尼D.减小其阻尼25.用终值定理可求得)8)(5(4)(++=s s s s F 的原函数f (s )的稳态值为【 】 A.∞ B ．4 C.0.1 D.026.可以用叠加原理的系统是【 】A.开环控制系统B.闭环控制系统C.离散控制系统D.线性控制系统27.惯性环节含有贮能元件数为【 】A.2B.1C.0D.不确定28.一阶系统的单位阶跃响应在t ＝0处的斜率越大，系统的【 】A.响应速度越快B.响应速度越慢C.响应速度不变D.响应速度趋于零29.临界阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线30.欠阻尼二阶系统的输出信号振幅的衰减速度取决于【 】A.n ξωB.ξωC.g ξωD.c ξω31.单位加速度信号的拉氏变换为【 】 A.1 B. s 1 C. 21s D. 31s32.线性系统的输入信号为t t x i ωsin )(=，则其输出信号响应频率为【 】A.ωB.n ωC.ωjD.n j ω33.微分环节的输出比输入超前【 】A.090-B.090C.0180-D.018034.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的极点就是系统开环零点B.)(s F 的零点就是系统开环极点C.)(s F 的零点就是系统闭环极点D.)(s F 的极点就是系统闭环极点35.系统开环传递函数为)11.0()14.0()(2++=s s s K s G 不用计算或作图，凭思考就能判断该闭环系统的稳定状况是【】A.稳定B.不稳定C.稳定边界D.取决于K 的大小36.为了保证系统有足够的稳定裕量，在设计自动控制系统时应使穿越频率附近)(ωL 的斜率为【 】A.－40 dB/decB.－20 dB/decC.＋40 dB/decD.＋20 dB/dec37.线性定常系统的偏差信号就是误差信号的条件为【 】A.反馈传递函数H(s)＝1B.反馈信号B(s)＝1C.开环传递函数G(s) H(s)＝1D.前向传递函数G(s)＝138.降低系统的增益将使系统的【 】A.稳定性变差B.稳态精度变差C.超调量增大D.稳态精度变好39.含有扰动顺馈补偿的复合控制系统可以显著减小【 】A.超调量B.开环增益C.扰动误差D.累计误差40.PID 调节器的微分部分可以【 】A.改善系统的稳定性B.调节系统的增益C.消除系统的稳态误差D.减小系统的阻尼比41.一般情况下开环控制系统是【 】A.不稳定系统B.稳定系统C.时域系统D.频域系统42.求线性定常系统的传递函数条件是【 】A.稳定条件B.稳态条件C.零初始条件D.瞬态条件43.单位负反馈系统的开环传递函数为G(s)，则其闭环系统的前向传递函数与【 】A.反馈传递函数相同B.闭环传递函数相同C.开环传递函数相同D.误差传递函数相同44.微分环节是高通滤波器，将使系统【 】A.增大干扰误差B.减小干扰误差C.增大阶跃输入误差D.减小阶跃输入误差45.控制框图的等效变换原则是变换前后的【 】A.输入量和反馈量保持不变B.输出量和反馈量保持不变C.输入量和干扰量保持不变D.输入量和输出量保持不变46.对于一个确定的系统，它的输入输出传递函数是【 】A.唯一的B.不唯一的C.决定于输入信号的形式D.决定于具体的分析方法47.衡量惯性环节惯性大小的参数是【 】A.固有频率B.阻尼比C.时间常数D.增益系数48.三个一阶系统的时间常数关系为T2＜T1＜T3，则【 】A.T2系统响应快于T3系统B.T1系统响应快于T2系统C.T2系统响应慢于T1系统D.三个系统响应速度相等49.闭环控制系统的时域性能指标是【 】A.相位裕量B.输入信号频率C.最大超调量D.系统带宽50.输入阶跃信号稳定的系统在输入脉冲信号时【 】A ．将变成不稳定系统 B.其稳定性变好 C.其稳定性不变 D.其稳定性变差51.二阶欠阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线52.单位斜坡信号的拉氏变换为【 】 A.1 B.s 1 C.21s D.31s53.线性控制系统【 】A.一定是稳定系统B.是满足叠加原理的系统C.是稳态误差为零的系统D.是不满足叠加原理的系统54.延迟环节Ts e s G -=)(的幅频特性为【 】A.)(ωA ＝1B.)(ωA ＝0C.)(ωA ＜1D.)(ωA ＞155.闭环系统稳定的充分必要条件是其开环极坐标曲线逆时针围绕点（－1，j0）的圈数等于落在S 平面右半平面的【】 A.闭环极点数 B.闭环零点数 C.开环极点数 D.开环零点数56.频率响应是系统对不同频率正弦输入信号的【 】A.脉冲响应B.阶跃响应C.瞬态响应D.稳态响应57.传递函数的零点和极点均在复平面的左侧的系统为【 】A.非最小相位系统B.最小相位系统C.无差系统D.有差系统58.零型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s→ 59.降低系统的增益将使系统的【 】A.稳定性变差B.快速性变差C.超调量增大D.稳态精度变好60.把系统从一个稳态过渡到新的稳态的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差61.闭环控制系统除具有开环控制系统所有的环节外，还必须有【 】A.给定环节B.比较环节C.放大环节D.执行环节62.同一系统由于研究目的的不同，可有不同的【 】A.稳定性B.传递函数C.谐波函数D.脉冲函数63.以同等精度元件组成的开环系统和闭环系统其精度比较为【 】A.开环高B.闭环高C.相差不多D.一样高64.积分环节的积分时间常数为T ，其脉冲响应为【 】A.1B.1/TC.TD.1＋1/T65.串联环节的对数频率特性为各串联环节的对数频率特性的【 】A.叠加B.相乘C.相除D.相减66.非线性系统的最主要特性是【 】A.能应用叠加原理B.不能应用叠加原理C.能线性化D.不能线性化67.理想微分环节的输出量正比于【 】A.反馈量的微分B.输入量的微分C.反馈量D.输入量68.若二阶系统的阻尼比和固有频率分别为ξ和n ω，则其共轭复数极点的实部为【 】A.n ξωB.n ξω-C.d ξω-D.d ξω69.控制系统的时域稳态响应是时间【 】A.等于零的初值B.趋于零的终值C.变化的过程值D.趋于无穷大时的终值70.一阶系统的时间常数T 越小，系统跟踪斜坡信号的【 】A.稳定性越好B.稳定性越差C.稳态性越好D.稳态性越差71.二阶临界阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线72.线性系统的输入信号为t A t x i ωsin )(=，则其稳态输出响应相位【 】A.等于输入信号相位B.一般为输入信号频率ω的函数C.大于输入信号相位D.小于输入信号相位73.延迟环节Ts es G -=)(的相频特性为【 】 A.T ωωϕ1tan )(--= B.T ωωϕ1tan )(-=C. T ωωϕ=)(D. T ωωϕ-=)(74.Ⅱ型系统的开环传递函数在虚轴上从右侧环绕其极点的无穷小圆弧线所对应的开环极坐标曲线是半径为无穷大，且按顺时针方向旋转【 】A.π2的圆弧线B.πv 的圆弧线C.－π2的圆弧线D.π的圆弧线75.闭环系统稳定的充要条件是系统开环对数幅频特性过零时，对应的相频特性【 】A. 180)(-<c ωϕB. 180)(->c ωϕC. 180)(>c ωϕ 180)(<c ωϕ76.对于二阶系统，加大增益将使系统的【 】A.稳态性变差B.稳定性变差C.瞬态性变差D.快速性变差77.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 78.控制系统含有的积分个数多，开环放大倍数大，则系统的【 】A.稳态性能愈好B.动态性能愈好C.稳定性愈好D.稳态性能愈差79.控制系统的稳态误差主要取决于系统中的【 】A.微分和比例环节B.惯性和比例环节C.比例和积分环节D.比例和延时环节80.比例积分微分(PID)校正对应【 】A.相位不变 B ．相位超前校正 C ．相位滞后校正 D ．相位滞后超前校正81.闭环控制系统必须通过【 】A.输入量前馈参与控制B.干扰量前馈参与控制C.输出量反馈到输入端参与控制D.输出量局部反馈参与控制82.不同属性的物理系统可以有形式相同的【 】A.传递函数B.反函数C.正弦函数D.余弦函数83.输出信号对控制作用有影响的系统为【 】A.开环系统B.闭环系统C.局部反馈系统D.稳定系统84.比例环节能立即地响应【 】A.输出量的变化B.输入量的变化C.误差量的变化D.反馈量的变化85.满足叠加原理的系统是【 】A.定常系统B.非定常系统C.线性系统D.非线性系统86.弹簧-质量-阻尼系统的阻尼力与两相对运动构件的【 】A.相对位移成正比B.相对速度成正比C.相对加速度成正比D.相对作用力成正比87.当系统极点落在复平面S 的虚轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比小于1大于0D.阻尼比小于088.控制系统的最大超调量【 】A.只与阻尼比有关B.只与固有频率有关C.与阻尼比和固有频率都有关D.与阻尼比和固有频率都无关89.过阻尼的二阶系统与临界阻尼的二阶系统比较，其响应速度【 】A.过阻尼的小于临界阻尼的B.过阻尼的大于临界阻尼的C.过阻尼的等于临界阻尼的D.过阻尼的反比于临界阻尼的90.二阶过阻尼系统的阶跃响应为【 】A.单调衰减曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线91.一阶系统在时间为T 时刻的单位阶跃响应为【 】A. 1B. 0.98C. 0.95D. 0.63292.线性系统的输出信号完全能复现输入信号时，其幅频特性【 】A.)(ωA ≥1B.)(ωA ＜1C. 0＜)(ωA ＜1D.)(ωA ≤093.Ⅱ型系统是定义于包含有两个积分环节的【 】A.开环传递函数的系统B.闭环传递函数的系统C.偏差传递函数的系统D.扰动传递函数的系统94.系统的幅值穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率94－1.系统的幅值穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率95.系统的穿越频率越大，则其【 】A.响应越快B.响应越慢C.稳定性越好D.稳定性越差96. 最小相位系统传递函数的【 】A.零点和极点均在复平面的右侧B.零点在复平面的右侧而极点在左侧C.零点在复平面的左侧而极点在右侧D.零点和极点均在复平面的左侧97.Ⅰ型系统能够跟踪斜坡信号，但存在稳态误差，其稳态误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数98.把系统扰动作用后又重新平衡的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差99.0型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 100.PID 调节器的比例部分主要调节系统的【 】A.增益B.固有频率C.阻尼比D.相频特性101.随动系统要求系统的输出信号能跟随【 】A.反馈信号的变化B.干扰信号的变化C.输入信号的变化D.模拟信号的变化102.传递函数的量纲是【 】A.取决于输入与反馈信号的量纲B.取决于输出与输入信号的量纲C.取决于干扰与给定输入信号的量纲D.取决于系统的零点和极点配置103.对于抗干扰能力强系统有【 】A.开环系统B.闭环系统C.线性系统D.非线性系统104.积分调节器的输出量取决于【 】A.干扰量对时间的积累过程B.输入量对时间的积累过程C.反馈量对时间的积累过程D.误差量对时间的积累过程105.理想微分环节的传递函数为【 】 A.Ts+11 B.s 1 C.s D.1+Ts 105.一阶微分环节的传递函数为【 】A.Ts +11B.s 1C.sD.1+Ts106.实际系统传递函数的分母阶次【 】A.小于分子阶次B.等于分子阶次C.大于等于分子阶次D.大于或小于分子阶次107.当系统极点落在复平面S 的负实轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于或等于1D.阻尼比小于0108.欠阻尼二阶系统的输出信号的衰减振荡角频率为【 】A.无阻尼固有频率B.有阻尼固有频率C.幅值穿越频率D.相位穿越频率109.反映系统动态精度的指标是【 】A.超调量B.调整时间C.上升时间D.振荡次数110.典型二阶系统在欠阻尼时的阶跃响应为【 】A.等幅振荡曲线B.衰减振荡曲线C.发散振幅曲线D.单调上升曲线111.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.05时，其调整时间为【】 A.T B.2T C.3T D.4T112.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ113.实际的物理系统)(s G 的极点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点114.系统的相位穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率114－1.系统的相位穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率115.比例微分环节（时间常数为T ）使系统的相位【 】A.滞后1tan T ω-B.滞后1tan ω-C.超前1tan T ω-D.超前1tan ω-116.系统开环频率特性的相位裕量愈大，则系统的稳定性愈好，且【 】A.上升时间愈短B.振荡次数愈多C.最大超调量愈小D.最大超调量愈大117.Ⅱ型系统跟踪阶跃信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数118.PID 调节器的积分部分消除系统的【 】A.瞬态误差B.干扰误差C.累计误差D.稳态误差119.Ⅰ型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 120.比例微分校正将使系统的【 】A.抗干扰能力下降B.抗干扰能力增加C.稳态精度增加D.稳态精度减小120－1.比例微分校正将使系统的【 】A.稳定性变好B.稳态性变好C.抗干扰能力增强D.阻尼比减小121.若反馈信号与原系统输入信号的方向相反则为【 】A.局部反馈B.主反馈C.正反馈D.负反馈122.实际物理系统微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.结构参数组成B.输入参数组成C.干扰参数组成D.输出参数组成123.对于一般控制系统来说【 】A.开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡124.积分环节输出量随时间的增长而不断地增加，增长斜率为【 】A.TB.1/TC.1+1/TD.1/T 2125.传递函数只与系统【 】A.自身内部结构参数有关B.输入信号有关C.输出信号有关D.干扰信号有关126.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比127.当系统极点落在复平面S 的Ⅱ或Ⅲ象限内时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于0而小于1D.阻尼比小于0128.欠阻尼二阶系统是【 】A ．稳定系统 B. 不稳定系统 C.非最小相位系统 D.Ⅱ型系统129.二阶无阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线130.二阶系统总是【 】A.开环系统B.闭环系统C.稳定系统D.非线性系统131.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.02时，其调整时间为【 】A.TB.2TC.3TD.4T132.积分环节Ts s G 1)(=的幅值穿越频率为【 】 A.T 1 B.－T 1 C. 20T 1lg D. －20T 1lg132－1.微分环节()G s Ts =的幅值穿越频率为【 】 A.T 1B.－T 1C. 20T 1lgD. －20T 1lg132－2.积分环节21()G s Ts =的幅值穿越频率为【 】 A.T 1 B.－T 1133.实际的物理系统)(s G 的零点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点134.判定系统稳定性的穿越概念就是开环极坐标曲线穿过实轴上【 】A.（－∞，0）的区间B.（－∞，0］的区间C.（－∞，－1）的区间D.（－∞，－1］的区间135.控制系统抗扰动的稳态精度是随其前向通道中【 】A.微分个数增加，开环增益增大而愈高B.微分个数减少，开环增益减小而愈高C.积分个数增加，开环增益增大而愈高D.积分个数减少，开环增益减小而愈高136.若系统无开环右极点且其开环极座标曲线只穿越实轴上区间（－1，＋∞），则该闭环系统一定【】 A.稳定 B.临界稳定 C. 不稳定 D.不一定稳定137.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ138.控制系统的跟随误差与前向通道【 】A.积分个数和开环增益有关B.微分个数和开环增益有关C.积分个数和阻尼比有关D.微分个数和阻尼比有关139.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s→ 140.Ⅱ型系统跟踪斜坡信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C. ∞D.时间常数141.实际物理系统的微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.特征参数组成B.输入参数组成C.干扰参数组成D.输出参数组成142.输出量对系统的控制作用没有影响的控制系统是【 】A.开环控制系统B.闭环控制系统C.反馈控制系统D.非线性控制系统143.传递函数代表了系统的固有特性，只与系统本身的【 】A. 实际输入量B.实际输出量C.期望输出量D.内部结构，参数144.惯性环节不能立即复现【 】A.反馈信号B.输入信号C.输出信号D.偏差信号145.系统开环传递函数为)(s G ，则单位反馈的闭环传递函数为【 】 A.)(1)(s G s G + B.)()(1)()(s H s G s H s G + C.)()(1)(s H s G s G + D.)()(1)(s H s G s H + 146.线性定常系统输出响应的等幅振荡频率为n ω，则系统存在的极点有【 】A.n j ω±1B.n j ω±C.n j ω±-1D.1-147.开环控制系统的传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比147－1.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比148.欠阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.等幅振荡曲线D.等幅衰减曲线149.一阶系统是【 】A.最小相位系统B.非最小相位系统C.Ⅱ型系统D.不稳定系统150.单位阶跃函数的拉普拉斯变换是【 】 A.1/s B.1 C.21s D.1+1/s151.一阶系统的响应曲线开始时刻的斜率为【 】A.TB.TC.T 1D.T1 152.惯性环节11)(+=Ts s G 的转折频率越大其【 】 A.输出响应越慢 B.输出响应越快C.输出响应精度越高D.输出响应精度越低153.对于零型系统的开环频率特性曲线在复平面上【 】A.始于虚轴上某点，终于坐标原点B.始于实轴上某点，终于实轴上另一点C.始于坐标原点，终于虚轴上某点D.始于虚轴上某点，终于虚轴上另一点153-1．对于Ⅰ型系统的开环频率特性曲线在复平面上【 】A.始于(0)180G j =∞∠-的点，终于坐标原点B.始于(0)90G j =∞∠-的点，终于坐标原点C.始于(0)180G j =∞∠-的点，终于实轴上任意点D.始于(0)90G j =∞∠-的点，终于虚轴上任意点154.相位裕量是当系统的开环幅频特性等于1时，相应的相频特性离【 】A.负实轴的距离B.正实轴的距离C.负虚轴的距离D.正虚轴的距离155.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳定性变好C.稳态误差增加D.稳定性变差155－1.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳态误差减小C.稳态误差增加D.稳定性变好156.惯性环节使系统的输出【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后156－1.惯性环节使系统的输出随输入信号频率增加而其【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后157.无差系统是指【 】A.干扰误差为零的系统B.稳态误差为零的系统C.动态误差为零的系统D.累计误差为零的系统158.Ⅱ型系统跟踪加速度信号的稳态误差为【 】A.0B.常数C.∞D.时间常数159.控制系统的稳态误差组成是【 】A.跟随误差和扰动误差B.跟随误差和瞬态误差C.输入误差和静态误差D.扰动误差和累计误差160.Ⅰ型系统的速度静差系数等于【 】A.0B.开环放大系数C.∞D.时间常数161.线性定常系统输入信号导数的时间响应等于该输入信号时间响应的【 】A. 傅氏变换B.拉氏变换C.积分D.导数162.线性定常系统输入信号积分的时间响应等于该输入信号时间响应的【 】A.傅氏变换B.拉氏变换C.积分D.导数第一部分 单项选择题1.D2.A3.A4.A5.B6.A7.C8.C9.B 10.B 11.B 12.D 13.B 14.C 15.C 16.A 17.A 18.C19.B 20.A 21.A 22.B 23.B 24.C 25.C 26.D 27.B 28.A 29.B 30.A 31.D 32.A 33.B 34.C 35.A 36.B37.A 38.B 39.C 40.A 41.B 42.C 43.C 44.A 45.D 46.A 47.C 48.A 49.C 50.C 51.C 52.C 53.B54.A 55.C 56.D 57.B 58.C 59.B 60.B 61.B 62.B 63.B 64.B 65.A 66.B 67.B 68.B 69.D 70.C71.A 72.B 73.D 74.A 75.B 76.B 77.A 78.A 79.C 80.D 81.C 82.A 83.B 84.B 85.C 86.B 87.A88.A 89.A 90.D 91.D 92.A 93.A 94.B 95.A 96.D 97.B 98.B 99.B 100.A 101.C 102.B 103.B 104.B 105.C 106.C 107.C 108.B 109.A 110.B 111.C 112.A 113.D 114.A 115.C 116.C 117.C 118.D 119.C 120.A 121.D 122.A 123.A 124.B 125.A 126.C 127.C 128.A 129.B 130.C 131.D 132.A 133.A 134.D 135.C 136.A 137.A 138.A 139.A 140.C 141.A 142.A 143.D 144.B 145.A 146.B 147.A 148.B 149.A 150.A 151.C 152.B 153.B 154.A 155.D 156.D 157.B 158.B 159.A 160.B第二部分 填空题1.积分环节的特点是它的输出量为输入量对 时间 的积累。
控制工程基础考卷带答案复习资料
控制工程基础及应用考试试卷（A 卷）一、填空（每空1分，共30分）1、所谓自动控制，就是在没有人 的情况下，采用控制装置使 的某些物理量在一定精度范围内按照 变化。
2、实现恒温控制有两种方法： 和 。
3、人工控制的过程就是 、 、 ，以纠正偏差的过程。
简单地讲就是“ ”的过程。
4、工业上用的控制系统，根据有无反馈作用可分为两类： 和 。
5、按系统信号类型分，系统可分为： 和 。
6、对控制系统的基本要求一般可归结为 、 、 三个方面。
7、系统各环节之间一般有三种基本连接方式： 、 和 连接。
8、任一系统的时间响应都由 和 组成。
9、在时域分析中，采用的典型实验信号有 、 、 、 等，其中 使用最为广泛。
10、对时域函数进行拉氏变换：)(1t = 、t = 、ate -= 、sin t ω= 。
二、判断题（正确的 √ 画，错误的×画）（每空2分，共20分）（ ）1、控制理论发展的第一阶段为“现代控制理论”。
（ ）2、开环控制系统一般不存在稳定性问题。
（ ）3、对框图进行简化时，变换前与变换后回路中的传递函数的乘积必须保持不变。
（ ）4、系统按参数是否为常数分为时变系统和常数系统。
（ ）5、稳态误差指的是系统误差信号的稳态分量。
（ ）6、一阶系统的典型形式是惯性环节。
（ ）7、线性系统的稳定性是系统自身的固有特性，它与系统的输入信号无关。
（ ）8、机械系统的微分方程可用牛顿第一定律推导。
（ ）9、系统的稳态误差可分为给定稳态误差和扰动稳态误差。
（ ）10、绘制根轨迹的基本规则一：根轨迹的各条分支是连续的，而且对称于实轴。
三、简答题（ 15分）1、画出典型的闭环控制系统框图。
（8分）2、拉氏变换的运算法则有哪些？（7分）四、计算题（35分）1、单位脉冲函数)(t δ的拉氏变换（过程）。
（7分）2、求651)(2+++=s s s s F 的拉氏反变换。
(8分)3、已知系统的特征方程为0126322345=+++++s s s s s ，判别系统是否稳定，并求不稳定根的数目。
控制工程基础考卷带答案复习资料
专业课原理概述部分一、选择题（每题1分，共5分）1. 控制系统的基本目的是？A. 提高系统精度B. 增强系统稳定性C. 改善系统性能D. 所有上述A. 稳定性B. 静态误差C. 响应时间D. 系统效率3. PID控制器中的P代表？A. 积分B. 比例C. 微分D. 偏差4. 开环控制系统与闭环控制系统的区别在于？A. 开环控制系统有反馈B. 闭环控制系统无输入C. 开环控制系统无反馈D. 闭环控制系统无输出A. 系统类型B. 开环增益C. 输入信号类型D. 控制器类型二、判断题（每题1分，共5分）1. 控制系统可以完全消除外部扰动的影响。
（×）2. 增加开环增益会提高系统的稳态精度。
（√）3. 所有控制系统都需要反馈才能正常工作。
（×）4.PID控制器适用于所有类型的控制系统。
（×）5. 控制系统的动态性能只与系统的时间常数有关。
（×）三、填空题（每题1分，共5分）1. 控制系统的基本组成部分包括控制器、执行机构、______和被控对象。
2. 控制系统的性能指标主要包括稳定性、快速性和______。
3.PID控制器由比例、积分和______三个部分组成。
4. 闭环控制系统的特点是输出信号对输入信号进行______。
5. 控制系统的数学模型通常包括______模型、传递函数模型和状态空间模型。
四、简答题（每题2分，共10分）1. 简述控制系统的基本原理。
2. 解释开环控制系统和闭环控制系统的区别。
3. 什么是PID控制器？它有什么作用？4. 简述控制系统的稳定性定义及其重要性。
5. 控制系统设计的基本步骤有哪些？五、应用题（每题2分，共10分）1. 设计一个简单的温度控制系统，并说明其工作原理。
2. 如何通过增加积分环节来减小系统的稳态误差？3. 给出一个应用PID控制器的实际案例，并解释其参数调整的意义。
4. 分析一个闭环控制系统中的反馈对系统性能的影响。
控制工程基础(自测题A)
31.已知某控制系统的特征方程为 ，其在虚轴右侧的极点有多少个？（5分）
32.已知系统在单位阶跃作用下，零初始条件时的输出为 ，试求该系统的闭环传递函数。（5分）
33.某单位反馈系统的开环传递函数为 ，试绘制其奈奎斯特轨迹，并判断闭环系统的稳定性。（5分）
34.控制系统的开环传递函数为 ，试绘制其Bode图，在Bode图上标出相位裕量和增益裕量（标明正、负，但不需求值）。（7分）
D
D
B
A
C
B
C
二、多项选择题（每小题2分，共10分）
11
12
13
14
15
A C
B D
B E
A C E
C D
三、名词解释（每小题2分，共10分）
16.控制器与控制对象之间既有顺向作用又有反向联系的控制过程（2分）。
17.使传递函数的分母多项式值为0的s的值（2分）。
18.控制系统阶跃响应的最大值与稳态值之差除以稳态值，反映了系统响应振荡的剧烈程度（2分）。
34．系统开环传递函数可规范化为
（1分）
可见，系统开环由5个典型环节构成：比例环节K=250、积分环节、转折频率为ω1=0.4Hz的惯性环节、转折频率为ω2=2Hz的微分环节和转折频率为ω3=4Hz的振荡环节。（1分）
20lgK=48，系统开环Bode图如下：
（注意：图形部分给分标准如下：
对数幅频特性图中，各段渐进线斜率标注正确，给1分；渐进线斜率标注正确，给1分；
32.
（1分）
而 （1分）
根据传递函数的定义有：
（3分）
33．系统开环频率特性可表示为
（1分）
当ω=0时，|G(jω)|→+/－∞,相位角为－180°；
控制工程基础试卷及答案
课程名称: 自动控制理论 （A/B 卷 闭卷）一、填空题（每空 1 分，共15分）1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。
2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。
3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。
4、典型二阶系统极点分布如图1所示，则无阻尼自然频率=n ω ，阻尼比=ξ ，该系统的特征方程为 ，该系统的单位阶跃响应曲线为 。
5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 。
6、根轨迹起始于 ，终止于 。
7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为 。
8、PI 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。
二、选择题（每题 2 分，共20分）1、采用负反馈形式连接后，则 ( )A 、一定能使闭环系统稳定；B 、系统动态性能一定会提高；C 、一定能使干扰引起的误差逐渐减小，最后完全消除；D 、需要调整系统的结构参数，才能改善系统性能。
2、下列哪种措施对提高系统的稳定性没有效果 ( )。
A 、增加开环极点；B 、在积分环节外加单位负反馈；C 、增加开环零点；D 、引入串联超前校正装置。
3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( )A 、稳定；B 、单位阶跃响应曲线为单调指数上升；C 、临界稳定；D 、右半平面闭环极点数2=Z 。
4、系统在2)(t t r =作用下的稳态误差∞=ss e ，说明 ( )A 、 型别2<v ；B 、系统不稳定；C 、 输入幅值过大；D 、闭环传递函数中有一个积分环节。
《控制工程基础》试卷及详细答案
桂林电子科技大学试卷2013－2014 学年第二学期课程名称《控制工程基础》（A卷.闭卷）适用年级或专业）考试时间120 分钟班级学号姓名一、填空题（每题1分，共15分）1、对自动控制系统的基本要求可以概括为三个方面，即：、快速性和。
2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为。
含有测速发电机的电动机速度控制系统，属于。
3、控制系统的称为传递函数。
一阶系统传函标准形式是，二阶系统传函标准形式是。
4、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为()G s，则G(s)为（用G1(s)与G2(s)表示）。
5、奈奎斯特稳定判据中，Z = P - R ，其中P是指，Z是指，R指。
6、若某系统的单位脉冲响应为0.20.5()105t tg t e e--=+，则该系统的传递函数G(s)为。
7、设系统的开环传递函数为2(1)(1)K ss Tsτ++，则其开环幅频特性为，相频特性为。
二、选择题（每题2分，共20分）1、关于传递函数，错误的说法是 ( )A.传递函数只适用于线性定常系统；B.传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响；C.传递函数一般是为复变量s的真分式；D.闭环传递函数的极点决定了系统的稳定性。
2、采用负反馈形式连接后，则 ( )A、一定能使闭环系统稳定；B、系统动态性能一定会提高；C、一定能使干扰引起的误差逐渐减小，最后完全消除；D、需要调整系统的结构参数，才能改善系统性能。
3、已知系统的开环传递函数为50(21)(5)s s++，则该系统的开环增益为( )。
A、50B、25C、10D、54、下列哪种措施对提高系统的稳定性没有效果 ( )。
A 、增加开环极点；B 、在积分环节外加单位负反馈；C 、增加开环零点；D 、引入串联超前校正装置。
《控制工程基础》参考复习试题和答案
《控制工程基础》参考复习题及习题解答第一部分 单项选择题1.闭环控制系统的主反馈取自【 】A.给定输入端B.干扰输入端C.控制器输出端D.系统输出端2.不同属性的物理系统可以有形式相同的【 】A.数学模型B.被控对象C.被控参量D.结构参数3.闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的误差信号为【 】A.X i (s )－H (s)X 0(s )B.X i (s )－X 0(s )C.X or (s )－X 0(s )D.X or (s )－H (s )X 0(s )3-1闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的偏差信号为【】A.X i (s )－H (s)X 0(s )B.X i (s )－X 0(s )C.X or (s )－X 0(s )D.X or (s )－H (s )X 0(s )4.微分环节使系统【 】A.输出提前B.输出滞后C.输出大于输入D.输出小于输入5.当输入量发生突变时，惯性环节的输出量不能突变，只能按【 】A.正弦曲线变化B.指数曲线变化C.斜坡曲线变化D.加速度曲线变化6.PID 调节器的微分部分可以【 】A.提高系统的快速响应性B.提高系统的稳态性C.降低系统的快速响应性D.降低系统的稳态性6－1.PID 调节器的微分部分可以【 】A.提高系统的稳定性B.提高系统的稳态性C.降低系统的稳定性D.降低系统的稳态性7.闭环系统前向传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.输出信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与输出信号的拉氏变换之比8.一阶系统的时间常数为T ，其脉冲响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.T t Te T -+8－1.一阶系统的时间常数为T ，其单位阶跃响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.T t Te T -+8－2.一阶系统的时间常数为T ，其单位斜坡响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.Tt Te T -+8－3.一阶系统的时间常数为T ，其单位阶跃响应的稳态误差为【 】A.0B.TC.1T D.T t Te T -+8－4.一阶系统的时间常数为T ，其单位斜坡响应的稳态误差为【 】A.0B.TC.1TD.Tt Te T -+9.过阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线10.干扰作用下，偏离原来平衡状态的稳定系统在干扰作用消失后【 】A.将发散离开原来的平衡状态B.将衰减收敛回原来的平衡状态C.将在原平衡状态处等幅振荡D.将在偏离平衡状态处永远振荡11.单位脉冲函数的拉普拉斯变换是【 】 A.1/s B.1 C.21s D.1+1/s12.线性控制系统的频率响应是系统对输入【 】A.阶跃信号的稳态响应B.脉冲信号的稳态响应C.斜坡信号的稳态响应D.正弦信号的稳态响应13.积分环节的输出比输入滞后【 】A.090-B.090C.0180-D.018014.奈魁斯特围线中所包围系统开环传递函数)(s G 的极点数为3个，系统闭环传递函数的极点数为2个，则映射到)(s G 复平面上的奈魁斯特曲线将【 】A.逆时针围绕点（0，j0）1圈B.顺时针围绕点（0，j0）1圈C.逆时针围绕点（－1，j0）1圈D.顺时针围绕点（－1，j0）1圈15.最小相位系统稳定的条件是【 】A.γ＞0和g L ＜0B.γ＜0和g K ＞1C.γ＞0和)(g L ω＜0D.γ＜0和)(g L ω＞016.若惯性环节的时间常数为T ，则将使系统的相位【 】A.滞后1tan ()T ω-B.滞后1tan ω--C.超前1tan ()T ω-D.超前1tan ω-- 17.控制系统的误差是【 】A.期望输出与实际输出之差B.给定输入与实际输出之差C.瞬态输出与稳态输出之差D.扰动输入与实际输出之差18.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的零点就是系统闭环零点B.)(s F 的零点就是系统开环极点C.)(s F 的极点就是系统开环极点D.)(s F 的极点就是系统闭环极点19.要使自动调速系统实现无静差，则在扰动量作用点的前向通路中应含有【 】A.微分环节B.积分环节C.惯性环节D.比例环节20.积分器的作用是直到输入信号消失为止，其输出量将【 】A.直线上升B.垂直上升C.指数线上升D.保持水平线不变21.自动控制系统的控制调节过程是以偏差消除【 】A.偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程22.系统输入输出关系为i o o o x x x x cos =++，则该系统为【 】 A.线性系统 B.非线性系统 C.线性时变系统 D.线性定常系统23.线性定常二阶系统的输出量与输入量之间的关系是【 】A.振荡衰减关系B.比例线性关系C.指数上升关系D.等幅振荡关系24. 微分环节可改善系统的稳定性并能【 】A.增加其固有频率B.减小其固有频率C.增加其阻尼D.减小其阻尼25.用终值定理可求得)8)(5(4)(++=s s s s F 的原函数f (s )的稳态值为【 】A.∞ B ．4 C.0.1 D.026.可以用叠加原理的系统是【 】A.开环控制系统B.闭环控制系统C.离散控制系统D.线性控制系统27.惯性环节含有贮能元件数为【 】A.2B.1C.0D.不确定28.一阶系统的单位阶跃响应在t ＝0处的斜率越大，系统的【 】A.响应速度越快B.响应速度越慢C.响应速度不变D.响应速度趋于零29.临界阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线30.欠阻尼二阶系统的输出信号振幅的衰减速度取决于【 】A.n ξωB.ξωC.g ξωD.c ξω31.单位加速度信号的拉氏变换为【 】 A.1 B.s 1 C.21s D.31s32.线性系统的输入信号为t t x i ωsin )(=，则其输出信号响应频率为【 】A.ωB.n ωC.ωjD.n j ω33.微分环节的输出比输入超前【 】A.090-B.090C.0180-D.018034.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的极点就是系统开环零点B.)(s F 的零点就是系统开环极点C.)(s F 的零点就是系统闭环极点D.)(s F 的极点就是系统闭环极点35.系统开环传递函数为)11.0()14.0()(2++=s s s K s G 不用计算或作图，凭思考就能判断该闭环系统的稳定状况是【】A.稳定B.不稳定C.稳定边界D.取决于K 的大小36.为了保证系统有足够的稳定裕量，在设计自动控制系统时应使穿越频率附近)(ωL 的斜率为【 】A.－40 dB/decB.－20 dB/decC.＋40 dB/decD.＋20 dB/dec37.线性定常系统的偏差信号就是误差信号的条件为【 】A.反馈传递函数H(s)＝1B.反馈信号B(s)＝1C.开环传递函数G(s) H(s)＝1D.前向传递函数G(s)＝138.降低系统的增益将使系统的【 】A.稳定性变差B.稳态精度变差C.超调量增大D.稳态精度变好39.含有扰动顺馈补偿的复合控制系统可以显著减小【 】A.超调量B.开环增益C.扰动误差D.累计误差40.PID 调节器的微分部分可以【 】A.改善系统的稳定性B.调节系统的增益C.消除系统的稳态误差D.减小系统的阻尼比41.一般情况下开环控制系统是【 】A.不稳定系统B.稳定系统C.时域系统D.频域系统42.求线性定常系统的传递函数条件是【 】A.稳定条件B.稳态条件C.零初始条件D.瞬态条件43.单位负反馈系统的开环传递函数为G(s)，则其闭环系统的前向传递函数与【 】A.反馈传递函数相同B.闭环传递函数相同C.开环传递函数相同D.误差传递函数相同44.微分环节是高通滤波器，将使系统【 】A.增大干扰误差B.减小干扰误差C.增大阶跃输入误差D.减小阶跃输入误差45.控制框图的等效变换原则是变换前后的【 】A.输入量和反馈量保持不变B.输出量和反馈量保持不变C.输入量和干扰量保持不变D.输入量和输出量保持不变46.对于一个确定的系统，它的输入输出传递函数是【 】A.唯一的B.不唯一的C.决定于输入信号的形式D.决定于具体的分析方法47.衡量惯性环节惯性大小的参数是【 】A.固有频率B.阻尼比C.时间常数D.增益系数48.三个一阶系统的时间常数关系为T2＜T1＜T3，则【 】A.T2系统响应快于T3系统B.T1系统响应快于T2系统C.T2系统响应慢于T1系统D.三个系统响应速度相等49.闭环控制系统的时域性能指标是【 】A.相位裕量B.输入信号频率C.最大超调量D.系统带宽50.输入阶跃信号稳定的系统在输入脉冲信号时【 】A ．将变成不稳定系统 B.其稳定性变好 C.其稳定性不变 D.其稳定性变差51.二阶欠阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线52.单位斜坡信号的拉氏变换为【 】 A.1 B.s 1 C.21s D.31s53.线性控制系统【 】A.一定是稳定系统B.是满足叠加原理的系统C.是稳态误差为零的系统D.是不满足叠加原理的系统54.延迟环节Ts e s G -=)(的幅频特性为【 】A.)(ωA ＝1B.)(ωA ＝0C.)(ωA ＜1D.)(ωA ＞155.闭环系统稳定的充分必要条件是其开环极坐标曲线逆时针围绕点（－1，j0）的圈数等于落在S 平面右半平面的【】A.闭环极点数B.闭环零点数C.开环极点数D.开环零点数56.频率响应是系统对不同频率正弦输入信号的【 】A.脉冲响应B.阶跃响应C.瞬态响应D.稳态响应57.传递函数的零点和极点均在复平面的左侧的系统为【 】A.非最小相位系统B.最小相位系统C.无差系统D.有差系统58.零型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s → 59.降低系统的增益将使系统的【 】A.稳定性变差B.快速性变差C.超调量增大D.稳态精度变好60.把系统从一个稳态过渡到新的稳态的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差61.闭环控制系统除具有开环控制系统所有的环节外，还必须有【 】A.给定环节B.比较环节C.放大环节D.执行环节62.同一系统由于研究目的的不同，可有不同的【 】A.稳定性B.传递函数C.谐波函数D.脉冲函数63.以同等精度元件组成的开环系统和闭环系统其精度比较为【 】A.开环高B.闭环高C.相差不多D.一样高64.积分环节的积分时间常数为T ，其脉冲响应为【 】A.1B.1/TC.TD.1＋1/T65.串联环节的对数频率特性为各串联环节的对数频率特性的【 】A.叠加B.相乘C.相除D.相减66.非线性系统的最主要特性是【 】A.能应用叠加原理B.不能应用叠加原理C.能线性化D.不能线性化67.理想微分环节的输出量正比于【 】A.反馈量的微分B.输入量的微分C.反馈量D.输入量68.若二阶系统的阻尼比和固有频率分别为ξ和n ω，则其共轭复数极点的实部为【 】A.n ξωB.n ξω-C.d ξω-D.d ξω69.控制系统的时域稳态响应是时间【 】A.等于零的初值B.趋于零的终值C.变化的过程值D.趋于无穷大时的终值70.一阶系统的时间常数T 越小，系统跟踪斜坡信号的【 】A.稳定性越好B.稳定性越差C.稳态性越好D.稳态性越差71.二阶临界阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线72.线性系统的输入信号为t A t x i ωsin )(=，则其稳态输出响应相位【 】A.等于输入信号相位B.一般为输入信号频率ω的函数C.大于输入信号相位D.小于输入信号相位73.延迟环节Ts es G -=)(的相频特性为【 】 A.T ωωϕ1tan )(--= B.T ωωϕ1tan )(-=C.T ωωϕ=)(D.T ωωϕ-=)(74.Ⅱ型系统的开环传递函数在虚轴上从右侧环绕其极点的无穷小圆弧线所对应的开环极坐标曲线是半径为无穷大，且按顺时针方向旋转【 】A.π2的圆弧线B.πv 的圆弧线C.－π2的圆弧线D.π的圆弧线75.闭环系统稳定的充要条件是系统开环对数幅频特性过零时，对应的相频特性【 】A. 180)(-<c ωϕB. 180)(->c ωϕC. 180)(>c ωϕ 180)(<c ωϕ76.对于二阶系统，加大增益将使系统的【 】A.稳态性变差B.稳定性变差C.瞬态性变差D.快速性变差77.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s → 78.控制系统含有的积分个数多，开环放大倍数大，则系统的【 】A.稳态性能愈好B.动态性能愈好C.稳定性愈好D.稳态性能愈差79.控制系统的稳态误差主要取决于系统中的【 】A.微分和比例环节B.惯性和比例环节C.比例和积分环节D.比例和延时环节80.比例积分微分(PID)校正对应【 】A.相位不变 B ．相位超前校正 C ．相位滞后校正 D ．相位滞后超前校正81.闭环控制系统必须通过【 】A.输入量前馈参与控制B.干扰量前馈参与控制C.输出量反馈到输入端参与控制D.输出量局部反馈参与控制82.不同属性的物理系统可以有形式相同的【 】A.传递函数B.反函数C.正弦函数D.余弦函数83.输出信号对控制作用有影响的系统为【 】A.开环系统B.闭环系统C.局部反馈系统D.稳定系统84.比例环节能立即地响应【 】A.输出量的变化B.输入量的变化C.误差量的变化D.反馈量的变化85.满足叠加原理的系统是【 】A.定常系统B.非定常系统C.线性系统D.非线性系统86.弹簧-质量-阻尼系统的阻尼力与两相对运动构件的【 】A.相对位移成正比B.相对速度成正比C.相对加速度成正比D.相对作用力成正比87.当系统极点落在复平面S 的虚轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比小于1大于0D.阻尼比小于088.控制系统的最大超调量【 】A.只与阻尼比有关B.只与固有频率有关C.与阻尼比和固有频率都有关D.与阻尼比和固有频率都无关89.过阻尼的二阶系统与临界阻尼的二阶系统比较，其响应速度【 】A.过阻尼的小于临界阻尼的B.过阻尼的大于临界阻尼的C.过阻尼的等于临界阻尼的D.过阻尼的反比于临界阻尼的90.二阶过阻尼系统的阶跃响应为【 】A.单调衰减曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线91.一阶系统在时间为T 时刻的单位阶跃响应为【 】A. 1B. 0.98C. 0.95D. 0.63292.线性系统的输出信号完全能复现输入信号时，其幅频特性【 】A.)(ωA ≥1B.)(ωA ＜1C.0＜)(ωA ＜1D.)(ωA ≤093.Ⅱ型系统是定义于包含有两个积分环节的【 】A.开环传递函数的系统B.闭环传递函数的系统C.偏差传递函数的系统D.扰动传递函数的系统94.系统的幅值穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率94－1.系统的幅值穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率95.系统的穿越频率越大，则其【 】A.响应越快B.响应越慢C.稳定性越好D.稳定性越差96. 最小相位系统传递函数的【 】A.零点和极点均在复平面的右侧B.零点在复平面的右侧而极点在左侧C.零点在复平面的左侧而极点在右侧D.零点和极点均在复平面的左侧97.Ⅰ型系统能够跟踪斜坡信号，但存在稳态误差，其稳态误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数98.把系统扰动作用后又重新平衡的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差99.0型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s →100.PID 调节器的比例部分主要调节系统的【 】A.增益B.固有频率C.阻尼比D.相频特性101.随动系统要求系统的输出信号能跟随【 】A.反馈信号的变化B.干扰信号的变化C.输入信号的变化D.模拟信号的变化102.传递函数的量纲是【 】A.取决于输入与反馈信号的量纲B.取决于输出与输入信号的量纲C.取决于干扰与给定输入信号的量纲D.取决于系统的零点和极点配置103.对于抗干扰能力强系统有【 】A.开环系统B.闭环系统C.线性系统D.非线性系统104.积分调节器的输出量取决于【 】A.干扰量对时间的积累过程B.输入量对时间的积累过程C.反馈量对时间的积累过程D.误差量对时间的积累过程105.理想微分环节的传递函数为【 】 A.Ts +11 B.s 1C.sD.1+Ts105.一阶微分环节的传递函数为【 】 A.Ts +11 B.s 1C.sD.1+Ts106.实际系统传递函数的分母阶次【 】A.小于分子阶次B.等于分子阶次C.大于等于分子阶次D.大于或小于分子阶次107.当系统极点落在复平面S 的负实轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于或等于1D.阻尼比小于0108.欠阻尼二阶系统的输出信号的衰减振荡角频率为【 】A.无阻尼固有频率B.有阻尼固有频率C.幅值穿越频率D.相位穿越频率109.反映系统动态精度的指标是【 】A.超调量B.调整时间C.上升时间D.振荡次数110.典型二阶系统在欠阻尼时的阶跃响应为【 】A.等幅振荡曲线B.衰减振荡曲线C.发散振幅曲线D.单调上升曲线111.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.05时，其调整时间为【】A.TB.2TC.3TD.4T112.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ113.实际的物理系统)(s G 的极点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点114.系统的相位穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率114－1.系统的相位穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率115.比例微分环节（时间常数为T ）使系统的相位【 】A.滞后1tan T ω-B.滞后1tan ω-C.超前1tan T ω-D.超前1tan ω-116.系统开环频率特性的相位裕量愈大，则系统的稳定性愈好，且【 】A.上升时间愈短B.振荡次数愈多C.最大超调量愈小D.最大超调量愈大117.Ⅱ型系统跟踪阶跃信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数118.PID 调节器的积分部分消除系统的【 】A.瞬态误差B.干扰误差C.累计误差D.稳态误差119.Ⅰ型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s →120.比例微分校正将使系统的【 】A.抗干扰能力下降B.抗干扰能力增加C.稳态精度增加D.稳态精度减小120－1.比例微分校正将使系统的【 】A.稳定性变好B.稳态性变好C.抗干扰能力增强D.阻尼比减小121.若反馈信号与原系统输入信号的方向相反则为【 】A.局部反馈B.主反馈C.正反馈D.负反馈122.实际物理系统微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.结构参数组成B.输入参数组成C.干扰参数组成D.输出参数组成123.对于一般控制系统来说【 】A.开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡124.积分环节输出量随时间的增长而不断地增加，增长斜率为【 】A.TB.1/TC.1+1/TD.1/T 2125.传递函数只与系统【 】A.自身内部结构参数有关B.输入信号有关C.输出信号有关D.干扰信号有关126.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比127.当系统极点落在复平面S 的Ⅱ或Ⅲ象限内时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于0而小于1D.阻尼比小于0128.欠阻尼二阶系统是【 】A ．稳定系统 B. 不稳定系统 C.非最小相位系统 D.Ⅱ型系统129.二阶无阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线130.二阶系统总是【 】A.开环系统B.闭环系统C.稳定系统D.非线性系统131.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.02时，其调整时间为【】A.TB.2TC.3TD.4T132.积分环节Ts s G 1)(=的幅值穿越频率为【 】 A.T 1B.－T 1C.20T 1lg D.－20T 1lg132－1.微分环节()G s Ts =的幅值穿越频率为【 】 A.T 1B.－T 1C.20T 1lg D.－20T 1lg132－2.积分环节21()G s Ts =的幅值穿越频率为【 】 A.T 1 B.－T 1133.实际的物理系统)(s G 的零点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点134.判定系统稳定性的穿越概念就是开环极坐标曲线穿过实轴上【 】A.（－∞，0）的区间B.（－∞，0］的区间C.（－∞，－1）的区间D.（－∞，－1］的区间135.控制系统抗扰动的稳态精度是随其前向通道中【 】A.微分个数增加，开环增益增大而愈高B.微分个数减少，开环增益减小而愈高C.积分个数增加，开环增益增大而愈高D.积分个数减少，开环增益减小而愈高136.若系统无开环右极点且其开环极座标曲线只穿越实轴上区间（－1，＋∞），则该闭环系统一定【】A.稳定B.临界稳定C. 不稳定D.不一定稳定137.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ138.控制系统的跟随误差与前向通道【 】A.积分个数和开环增益有关B.微分个数和开环增益有关C.积分个数和阻尼比有关D.微分个数和阻尼比有关139.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s →140.Ⅱ型系统跟踪斜坡信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C. ∞D.时间常数141.实际物理系统的微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.特征参数组成B.输入参数组成C.干扰参数组成D.输出参数组成142.输出量对系统的控制作用没有影响的控制系统是【 】A.开环控制系统B.闭环控制系统C.反馈控制系统D.非线性控制系统143.传递函数代表了系统的固有特性，只与系统本身的【 】A. 实际输入量B.实际输出量C.期望输出量D.内部结构，参数144.惯性环节不能立即复现【 】A.反馈信号B.输入信号C.输出信号D.偏差信号145.系统开环传递函数为)(s G ，则单位反馈的闭环传递函数为【 】 A.)(1)(s G s G + B.)()(1)()(s H s G s H s G + C.)()(1)(s H s G s G+ D.)()(1)(s H s G s H +146.线性定常系统输出响应的等幅振荡频率为n ω，则系统存在的极点有【 】A.n j ω±1B.n j ω±C.n j ω±-1D.1-147.开环控制系统的传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比147－1.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比148.欠阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.等幅振荡曲线D.等幅衰减曲线 149.一阶系统是【 】A.最小相位系统B.非最小相位系统C.Ⅱ型系统D.不稳定系统 150.单位阶跃函数的拉普拉斯变换是【 】 A.1/s B.1 C.21s D.1+1/s151.一阶系统的响应曲线开始时刻的斜率为【 】A.TB.TC.T 1D.T1 152.惯性环节11)(+=Ts s G 的转折频率越大其【 】 A.输出响应越慢 B.输出响应越快C.输出响应精度越高D.输出响应精度越低153.对于零型系统的开环频率特性曲线在复平面上【 】A.始于虚轴上某点，终于坐标原点B.始于实轴上某点，终于实轴上另一点C.始于坐标原点，终于虚轴上某点D.始于虚轴上某点，终于虚轴上另一点 153-1．对于Ⅰ型系统的开环频率特性曲线在复平面上【 】A.始于(0)180G j =∞∠-的点，终于坐标原点B.始于(0)90G j =∞∠-的点，终于坐标原点C.始于(0)180G j =∞∠-的点，终于实轴上任意点D.始于(0)90G j =∞∠-的点，终于虚轴上任意点154.相位裕量是当系统的开环幅频特性等于1时，相应的相频特性离【 】A.负实轴的距离B.正实轴的距离C.负虚轴的距离D.正虚轴的距离 155.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳定性变好C.稳态误差增加D.稳定性变差 155－1.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳态误差减小C.稳态误差增加D.稳定性变好 156.惯性环节使系统的输出【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后156－1.惯性环节使系统的输出随输入信号频率增加而其【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后 157.无差系统是指【 】A.干扰误差为零的系统B.稳态误差为零的系统C.动态误差为零的系统D.累计误差为零的系统158.Ⅱ型系统跟踪加速度信号的稳态误差为【 】A.0B.常数C.∞D.时间常数159.控制系统的稳态误差组成是【 】A.跟随误差和扰动误差B.跟随误差和瞬态误差C.输入误差和静态误差D.扰动误差和累计误差160.Ⅰ型系统的速度静差系数等于【 】A.0B.开环放大系数C.∞D.时间常数161.线性定常系统输入信号导数的时间响应等于该输入信号时间响应的【 】A. 傅氏变换B.拉氏变换C.积分D.导数162.线性定常系统输入信号积分的时间响应等于该输入信号时间响应的【 】A.傅氏变换B.拉氏变换C.积分D.导数第一部分 单项选择题1.D2.A3.A4.A5.B6.A7.C8.C9.B 10.B 11.B 12.D 13.B 14.C 15.C 16.A 17.A 18.C 19.B20.A 21.A 22.B 23.B 24.C 25.C 26.D 27.B 28.A 29.B 30.A 31.D 32.A 33.B 34.C 35.A 36.B 37.A38.B 39.C 40.A 41.B 42.C 43.C 44.A 45.D 46.A 47.C 48.A 49.C 50.C 51.C 52.C 53.B 54.A 55.C56.D 57.B 58.C 59.B 60.B 61.B 62.B 63.B 64.B 65.A 66.B 67.B 68.B 69.D 70.C 71.A 72.B73.D 74.A 75.B 76.B 77.A 78.A 79.C 80.D 81.C 82.A 83.B 84.B 85.C 86.B 87.A 88.A 89.A90.D 91.D 92.A 93.A 94.B 95.A 96.D 97.B 98.B 99.B 100.A 101.C 102.B 103.B 104.B 105.C 106.C 107.C 108.B 109.A 110.B 111.C 112.A 113.D 114.A 115.C 116.C 117.C 118.D 119.C 120.A 121.D 122.A 123.A 124.B 125.A 126.C 127.C 128.A 129.B 130.C 131.D 132.A 133.A 134.D 135.C 136.A 137.A 138.A 139.A 140.C 141.A 142.A 143.D 144.B 145.A 146.B 147.A 148.B 149.A 150.A 151.C 152.B 153.B 154.A 155.D 156.D 157.B 158.B 159.A 160.B第二部分 填空题1.积分环节的特点是它的输出量为输入量对的积累。
控制工程基础考卷带答案复习资料
专业课原理概述部分一、选择题（每题1分，共5分）A. 稳定性B. 快速性C. 准确性D. 经济性答案：DA. 结构简单B. 抗干扰能力强C. 精度低D. 无反馈环节答案：B3. PID控制器中，P代表什么含义？A. 比例B. 积分C. 微分D. 比例积分答案：AA. 齐次性B. 叠加性C. 时变性D. 线性答案：CA. 静态误差B. 动态误差C. 超调量D. 响应时间答案：B二、判断题（每题1分，共5分）1. 控制系统的目的是使输出量精确跟踪输入量。
（答案：√）2. 开环控制系统一定比闭环控制系统精度高。
（答案：×）3. 比例控制器可以减小系统的稳态误差。
（答案：√）4. 控制系统的稳定性与系统参数无关。
（答案：×）5. 微分控制器可以提高系统的快速性。
（答案：√）三、填空题（每题1分，共5分）1. 控制系统的基本组成部分包括控制器、执行器、传感器和______。
（答案：被控对象）2. 控制系统的性能指标包括静态性能指标和______性能指标。
（答案：动态）3.PID控制器由比例、积分和______三个部分组成。
（答案：微分）4. 控制系统的数学模型主要包括______模型、传递函数模型和状态空间模型。
（答案：微分方程）5. 控制系统的稳定性分析主要包括______判据和根轨迹法。
（答案：劳斯）四、简答题（每题2分，共10分）1. 简述开环控制系统和闭环控制系统的区别。
答案：开环控制系统无反馈环节，闭环控制系统有反馈环节；开环控制系统精度低，闭环控制系统精度高；开环控制系统简单，闭环控制系统复杂。
2. 什么是控制系统的稳态误差？如何减小稳态误差？答案：稳态误差是指系统在稳态时，输出量与输入量之间的差值。
减小稳态误差的方法有：增大比例系数、引入积分环节、增大开环增益等。
3. 简述PID控制器的作用。
答案：PID控制器可以调整比例、积分、微分三个参数，实现对系统的精确控制，提高系统的稳定性、快速性和准确性。
控制工程基础考卷带答案复习资料
控制工程基础考卷带答案复习资料控制工程基础及应用考试试卷（A 卷）一、填空（每空1分，共30分）1、所谓自动控制，就是在没有人的情况下，采用控制装置使的某些物理量在一定精度范围内按照变化。
2、实现恒温控制有两种方法：和。
3、人工控制的过程就是、、，以纠正偏差的过程。
简单地讲就是“ ”的过程。
4、工业上用的控制系统，根据有无反馈作用可分为两类：和。
5、按系统信号类型分，系统可分为：和。
6、对控制系统的基本要求一般可归结为、、三个方面。
7、系统各环节之间一般有三种基本连接方式：、和连接。
8、任一系统的时间响应都由和组成。
9、在时域分析中，采用的典型实验信号有、、、等，其中使用最为广泛。
10、对时域函数进行拉氏变换：)(1t = 、t = 、ate -= 、sin t ω= 。
二、判断题（正确的√ 画，错误的×画）（每空2分，共20分）（）1、控制理论发展的第一阶段为“现代控制理论”。
（）2、开环控制系统一般不存在稳定性问题。
（）3、对框图进行简化时，变换前与变换后回路中的传递函数的乘积必须保持不变。
（）4、系统按参数是否为常数分为时变系统和常数系统。
（）5、稳态误差指的是系统误差信号的稳态分量。
（）6、一阶系统的典型形式是惯性环节。
（）7、线性系统的稳定性是系统自身的固有特性，它与系统的输入信号无关。
（）8、机械系统的微分方程可用牛顿第一定律推导。
（）9、系统的稳态误差可分为给定稳态误差和扰动稳态误差。
（）10、绘制根轨迹的基本规则一：根轨迹的各条分支是连续的，而且对称于实轴。
三、简答题（ 15分）1、画出典型的闭环控制系统框图。
（8分）2、拉氏变换的运算法则有哪些？（7分）四、计算题（35分）1、单位脉冲函数)(t δ的拉氏变换（过程）。
（7分）2、求651)(2+++=s s s s F 的拉氏反变换。
(8分)3、已知系统的特征方程为0126322345=+++++s s s s s ，判别系统是否稳定，并求不稳定根的数目。
《控制工程基础》参考复习题与答案
《控制工程基础》参考复习题及习题解答第一部分单项选择题1.闭环控制系统的主反馈取自【D】A. 给定输入端B.干扰输入端C.控制器输出端D.系统输出端2.不同属性的物理系统可以有形式相同的【 A 】A. 数学模型B.被控对象C.被控参量D.结构参数3.闭环控制系统的开环传递函数为G(s)H(s) ，其中 H(s) 是反馈传递函数，则系统的误差信号为【A】A. X ( s) －H(s) X ( s)B.X ( s)－ X ( s)C.X ( s)－ X ( s)D. X ( s) －H( s) X ( s)i0i0or0or03-1闭环控制系统的开环传递函数为0(G(s)H(s)，其中 H(s) 是反馈传递函数，则系统的偏差信号为【A】A.i (s ) － (s)0(s) B.i () －s) C.or (s)－0(s) D.or ()－()0(s)X H X X s X X X X s H s X4.微分环节使系统【A】A. 输出提前B.输出滞后C.输出大于输入D.输出小于输入5.当输入量发生突变时，惯性环节的输出量不能突变，只能按【B】A. 正弦曲线变化B.指数曲线变化C.斜坡曲线变化D. 加速度曲线变化6.PID 调节器的微分部分可以【A】A. 提高系统的快速响应性B.提高系统的稳态性C. 降低系统的快速响应性D.降低系统的稳态性6－ 1.PID 调节器的微分部分可以【A】A. 提高系统的稳定性B.提高系统的稳态性C. 降低系统的稳定性D.降低系统的稳态性7. 闭环系统前向传递函数是【C】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.输出信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与输出信号的拉氏变换之比8. 一阶系统的时间常数为T，其脉冲响应为【C】A. 1e t t T Te t 1tT TeT B.T C.e T D.T8－ 1. 一阶系统的时间常数为T，其单位阶跃响应为【C】A. 1e tB.t T TetC. 1 e tD.T Te T T TT8－ 2. 一阶系统的时间常数为T，其单位斜坡响应为【C】t T t TA. 1tB.t TtC. 1 e t Te t e T Te T TD.T TT8－ 3. 一阶系统的时间常数为T，其单位阶跃响应的稳态误差为【C】A.0B.TC.1D.T Tet T T8－ 4. 一阶系统的时间常数为T，其单位斜坡响应的稳态误差为【C】T1T Te tA.0B.C.D.TT9. 过阻尼二阶系统的单位阶跃稳态响应为【】A. 零B.常数C.单调上升曲线D.等幅衰减曲线10.干扰作用下，偏离原来平衡状态的稳定系统在干扰作用消失后【】A. 将发散离开原来的平衡状态B.将衰减收敛回原来的平衡状态C. 将在原平衡状态处等幅振荡D.将在偏离平衡状态处永远振荡11.单位脉冲函数的拉普拉斯变换是【】A.1/sB.1C. 1 s2D.1+1/s12.线性控制系统的频率响应是系统对输入【】A. 阶跃信号的稳态响应B.脉冲信号的稳态响应C. 斜坡信号的稳态响应D.正弦信号的稳态响应13.积分环节的输出比输入滞后【】A. 900B.90 0C.1800D.180014.奈魁斯特围线中所包围系统开环传递函数G ( s) 的极点数为 3 个，系统闭环传递函数的极点数为 2 个，则映射到G (s)复平面上的奈魁斯特曲线将【】A. 逆时针围绕点（ 0， j0 ） 1 圈B.顺时针围绕点（0， j0 ） 1 圈C. 逆时针围绕点（－1，j0 ） 1 圈D.顺时针围绕点（－1， j0）1 圈15.最小相位系统稳定的条件是【】A. ＞0 和L g＜ 0B.＜ 0 和K g＞ 1C. ＞0和L(g ) ＜0D.＜0和L(g ) ＞016.若惯性环节的时间常数为T，则将使系统的相位【】A. 滞后tan1( T )B.滞后tan 1C.超前 tan 1 (T )D.超前tan 117.控制系统的误差是【】A. 期望输出与实际输出之差B.给定输入与实际输出之差C. 瞬态输出与稳态输出之差D.扰动输入与实际输出之差18.若闭环系统的特征式与开环传递函数的关系为 F ( s)1G (s)H (s) ，则【】A. F (s)的零点就是系统闭环零点B. F ( s) 的零点就是系统开环极点C. F (s)的极点就是系统开环极点D. F ( s) 的极点就是系统闭环极点19.要使自动调速系统实现无静差，则在扰动量作用点的前向通路中应含有【】A. 微分环节B.积分环节C.惯性环节D.比例环节20.积分器的作用是直到输入信号消失为止，其输出量将【】A. 直线上升B.垂直上升C.指数线上升D.保持水平线不变21.自动控制系统的控制调节过程是以偏差消除【】A. 偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程22.系统输入输出关系为x o x o x o cos x i，则该系统为【】A. 线性系统B.非线性系统C.线性时变系统D.线性定常系统23.线性定常二阶系统的输出量与输入量之间的关系是【】A. 振荡衰减关系B.比例线性关系C.指数上升关系D.等幅振荡关系24.微分环节可改善系统的稳定性并能【】A. 增加其固有频率B. 减小其固有频率C.增加其阻尼D. 减小其阻尼25.用终值定理可求得 F (s)4的原函数 f ( s)的稳态值为【】s( s5)(s8)A. ∞B． 4 C.0.1 D.026.可以用叠加原理的系统是【】A.开环控制系统B.闭环控制系统C.离散控制系统D.线性控制系统27.惯性环节含有贮能元件数为【】A.2B.1C.0D.不确定28.一阶系统的单位阶跃响应在t ＝ 0 处的斜率越大，系统的【】A. 响应速度越快B.响应速度越慢C. 响应速度不变D. 响应速度趋于零29.临界阻尼二阶系统的单位阶跃稳态响应为【】A. 零B.常数C.单调上升曲线D.等幅衰减曲线30.欠阻尼二阶系统的输出信号振幅的衰减速度取决于【】A.nB.C.gD.c31.单位加速度信号的拉氏变换为【】A.1B.1C.1D.1 s s2s332.线性系统的输入信号为 x i (t )sin t ，则其输出信号响应频率为【】A. B.n C.j D.j n33.微分环节的输出比输入超前【】A.90 0B.90 0C.1800D.180034.若闭环系统的特征式与开环传递函数的关系为 F ( s)1G (s)H (s) ，则【】A. F (s)的极点就是系统开环零点B. F ( s) 的零点就是系统开环极点C. F (s)的零点就是系统闭环极点D. F ( s) 的极点就是系统闭环极点35.系统开环传递函数为K (0.4s1)不用计算或作图，凭思考就能判断该闭环系统的稳定状况是【】G(s)s2 (0.1s 1)A.稳定B.不稳定C.稳定边界D.取决于 K 的大小36.为了保证系统有足够的稳定裕量，在设计自动控制系统时应使穿越频率附近L( ) 的斜率为【】A. － 40 dB/decB.－ 20 dB/decC.＋ 40 dB/decD.＋ 20 dB/dec37.线性定常系统的偏差信号就是误差信号的条件为【】A. 反馈传递函数H(s) ＝1B.反馈信号 B(s) ＝ 1C. 开环传递函数 G(s) H(s)＝ 1D.前向传递函数G(s) ＝ 138.降低系统的增益将使系统的【】A. 稳定性变差B.稳态精度变差C.超调量增大D.稳态精度变好39.含有扰动顺馈补偿的复合控制系统可以显著减小【】A. 超调量B.开环增益C.扰动误差D.累计误差40.PID 调节器的微分部分可以【】A. 改善系统的稳定性B.调节系统的增益C. 消除系统的稳态误差D.减小系统的阻尼比41.一般情况下开环控制系统是【】A. 不稳定系统B.稳定系统C.时域系统D.频域系统42. 求线性定常系统的传递函数条件是【】A. 稳定条件B.稳态条件C.零初始条件D.瞬态条件43. 单位负反馈系统的开环传递函数为G(s) ，则其闭环系统的前向传递函数与【】A. 反馈传递函数相同B.闭环传递函数相同C. 开环传递函数相同D.误差传递函数相同44. 微分环节是高通滤波器，将使系统【】A. 增大干扰误差B.减小干扰误差C.增大阶跃输入误差D. 减小阶跃输入误差45. 控制框图的等效变换原则是变换前后的【】A. 输入量和反馈量保持不变B.输出量和反馈量保持不变C. 输入量和干扰量保持不变D.输入量和输出量保持不变46. 对于一个确定的系统，它的输入输出传递函数是【】A. 唯一的B.不唯一的C. 决定于输入信号的形式D.决定于具体的分析方法47. 衡量惯性环节惯性大小的参数是【】A. 固有频率B.阻尼比C.时间常数D.增益系数48.三个一阶系统的时间常数关系为T2＜ T1＜ T3，则【】A.T2 系统响应快于T3 系统B.T1系统响应快于 T2 系统C.T2 系统响应慢于T1 系统D.三个系统响应速度相等49.闭环控制系统的时域性能指标是【】A. 相位裕量B.输入信号频率C.最大超调量D.系统带宽50.输入阶跃信号稳定的系统在输入脉冲信号时【】A．将变成不稳定系统 B.其稳定性变好 C.其稳定性不变 D. 其稳定性变差51.二阶欠阻尼系统的阶跃响应为【】A. 单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线52.单位斜坡信号的拉氏变换为【】A.1B.1C.1D.1 s s2s353.线性控制系统【】A. 一定是稳定系统B.是满足叠加原理的系统C. 是稳态误差为零的系统D.是不满足叠加原理的系统54.延迟环节 G (s) e Ts的幅频特性为【】A. A( )＝1B.A()＝0C.A( )＜1D.A() ＞155.闭环系统稳定的充分必要条件是其开环极坐标曲线逆时针围绕点（－ 1，j0 ）的圈数等于落在S平面右半平面的【】A. 闭环极点数B.闭环零点数C.开环极点数D.开环零点数56.频率响应是系统对不同频率正弦输入信号的【】A. 脉冲响应B.阶跃响应C.瞬态响应D.稳态响应57.传递函数的零点和极点均在复平面的左侧的系统为【】A. 非最小相位系统B.最小相位系统C.无差系统D.有差系统58.零型系统跟踪阶跃信号的稳态误差为【】lim()()A.0B.∞C.常数D.s059.降低系统的增益将使系统的【】A. 稳定性变差B.快速性变差C.超调量增大D.稳态精度变好60.把系统从一个稳态过渡到新的稳态的偏差称为系统的【】A. 静态误差B.稳态误差C.动态误差D.累计误差61.闭环控制系统除具有开环控制系统所有的环节外，还必须有【】A. 给定环节B. 比较环节C. 放大环节D.执行环节 62. 同一系统由于研究目的的不同，可有不同的【】A. 稳定性B. 传递函数C.谐波函数D.脉冲函数63. 以同等精度元件组成的开环系统和闭环系统其精度比较为【】A. 开环高B.闭环高 C.相差不多 D. 一样高64. 积分环节的积分时间常数为T ，其脉冲响应为【】A.1B.1/TC.TD.1＋ 1/T65. 串联环节的对数频率特性为各串联环节的对数频率特性的【】A. 叠加B.相乘C.相除 D.相减66. 非线性系统的最主要特性是【】A. 能应用叠加原理B. 不能应用叠加原理C. 能线性化D. 不能线性化67. 理想微分环节的输出量正比于【】A. 反馈量的微分B.输入量的微分C.反馈量 D. 输入量68. 若二阶系统的阻尼比和固有频率分别为和n，则其共轭复数极点的实部为【 】A.nB.nC.d D.d69. 控制系统的时域稳态响应是时间【】A. 等于零的初值B. 趋于零的终值C. 变化的过程值D. 趋于无穷大时的终值 70. 一阶系统的时间常数T 越小，系统跟踪斜坡信号的【】A. 稳定性越好B. 稳定性越差C.稳态性越好 D.稳态性越差71. 二阶临界阻尼系统的阶跃响应为【】A. 单调上升曲线B.等幅振荡曲线 C. 衰减振荡曲线 D. 指数上升曲线72. 线性系统的输入信号为x i (t )Asin t ，则其稳态输出响应相位【】A. 等于输入信号相位B. 一般为输入信号频率 的函数C. 大于输入信号相位D.小于输入信号相位73. 延迟环节 G (s) eTs的相频特性为【】A. ( ) tan 1TB.( ) tan 1 TC.( )TD.( )T74. Ⅱ型系统的开环传递函数在虚轴上从右侧环绕其极点的无穷小圆弧线所对应的开环极坐标曲线是半径为无穷大， 且按顺时针方向旋转【】A. 2的圆弧线B.v 的圆弧线C. －2 的圆弧线D. 的圆弧线75. 闭环系统稳定的充要条件是系统开环对数幅频特性过零时，对应的相频特性【 】A.( c ) 180 B. ( c )180 C. ( c)180( c ) 18076. 对于二阶系统，加大增益将使系统的【】A. 稳态性变差B.稳定性变差C.瞬态性变差D.快速性变差77. Ⅰ型系统跟踪阶跃信号的稳态误差为【】lim G ( ) ( )A.0B.∞C.常数D.s78. 控制系统含有的积分个数多，开环放大倍数大，则系统的【】 A. 稳态性能愈好B. 动态性能愈好C.稳定性愈好 D.稳态性能愈差79. 控制系统的稳态误差主要取决于系统中的【】A. 微分和比例环节B. 惯性和比例环节C. 比例和积分环节D. 比例和延时环节80. 比例积分微分 (PID) 校正对应【】A. 相位不变 B ．相位超前校正 C ．相位滞后校正 D ．相位滞后超前校正81.闭环控制系统必须通过【】A. 输入量前馈参与控制B.干扰量前馈参与控制C. 输出量反馈到输入端参与控制D.输出量局部反馈参与控制82.不同属性的物理系统可以有形式相同的【】A. 传递函数B.反函数C.正弦函数D.余弦函数83.输出信号对控制作用有影响的系统为【】A. 开环系统B.闭环系统C.局部反馈系统D.稳定系统84.比例环节能立即地响应【】A. 输出量的变化B.输入量的变化C.误差量的变化D.反馈量的变化85.满足叠加原理的系统是【】A. 定常系统B.非定常系统C.线性系统D.非线性系统86.弹簧 - 质量 - 阻尼系统的阻尼力与两相对运动构件的【】A. 相对位移成正比B.相对速度成正比C. 相对加速度成正比D.相对作用力成正比87.当系统极点落在复平面S 的虚轴上时，其系统【】A. 阻尼比为 0B.阻尼比大于0C.阻尼比小于 1 大于 0D. 阻尼比小于 088.控制系统的最大超调量【】A. 只与阻尼比有关B.只与固有频率有关C. 与阻尼比和固有频率都有关D.与阻尼比和固有频率都无关89.过阻尼的二阶系统与临界阻尼的二阶系统比较，其响应速度【】A. 过阻尼的小于临界阻尼的B.过阻尼的大于临界阻尼的C. 过阻尼的等于临界阻尼的D.过阻尼的反比于临界阻尼的90.二阶过阻尼系统的阶跃响应为【】A. 单调衰减曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线91.一阶系统在时间为T 时刻的单位阶跃响应为【】A. 1B. 0.98C. 0.95D. 0.63292.线性系统的输出信号完全能复现输入信号时，其幅频特性【】A. A() ≥1B.A() ＜1C. 0＜ A( )＜1D.A( )≤093.Ⅱ型系统是定义于包含有两个积分环节的【】A. 开环传递函数的系统B.闭环传递函数的系统C. 偏差传递函数的系统D.扰动传递函数的系统94.系统的幅值穿越频率是开环极坐标曲线与【】A. 负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode图上－ 180°相位线相交处频率94－ 1. 系统的幅值穿越频率是对数频率特性曲线与【】A. 负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode图上－ 180°相位线相交处频率95.系统的穿越频率越大，则其【】A. 响应越快B.响应越慢C.稳定性越好D.稳定性越差96.最小相位系统传递函数的【】A. 零点和极点均在复平面的右侧B.零点在复平面的右侧而极点在左侧C. 零点在复平面的左侧而极点在右侧D.零点和极点均在复平面的左侧97.Ⅰ型系统能够跟踪斜坡信号，但存在稳态误差，其稳态误差系数等于【】A.0B.开环放大系数C.∞D.时间常数98.把系统扰动作用后又重新平衡的偏差称为系统的【】A. 静态误差B.稳态误差C.动态误差D.累计误差99.0 型系统跟踪斜坡信号的稳态误差为【】lim G( )()A.0B.∞C.常数D.s0100.PID调节器的比例部分主要调节系统的【】A. 增益B.固有频率C.阻尼比D.相频特性101.随动系统要求系统的输出信号能跟随【】A.反馈信号的变化B.干扰信号的变化C. 输入信号的变化D. 模拟信号的变化102.传递函数的量纲是【】A. 取决于输入与反馈信号的量纲B.取决于输出与输入信号的量纲C. 取决于干扰与给定输入信号的量纲D.取决于系统的零点和极点配置103.对于抗干扰能力强系统有【】A.开环系统B.闭环系统C.线性系统D.非线性系统104.积分调节器的输出量取决于【】A. 干扰量对时间的积累过程B.输入量对时间的积累过程C. 反馈量对时间的积累过程D.误差量对时间的积累过程105.理想微分环节的传递函数为【】A.1B.1C.sD.1+Ts 1Ts s105.一阶微分环节的传递函数为【】A.1B.1C.sD.1+Ts 1Ts s106.实际系统传递函数的分母阶次【】A. 小于分子阶次B.等于分子阶次C. 大于等于分子阶次D.大于或小于分子阶次107.当系统极点落在复平面S 的负实轴上时，其系统【】A.阻尼比为 0B.阻尼比大于 0C.阻尼比大于或等于1D. 阻尼比小于 0108.欠阻尼二阶系统的输出信号的衰减振荡角频率为【】A.无阻尼固有频率B.有阻尼固有频率C.幅值穿越频率D.相位穿越频率109.反映系统动态精度的指标是【】A.超调量B.调整时间C.上升时间D.振荡次数110.典型二阶系统在欠阻尼时的阶跃响应为【】A. 等幅振荡曲线B.衰减振荡曲线C.发散振幅曲线D. 单调上升曲线111.一阶系统时间常数为T，在单位阶跃响应误差范围要求为±0.05时，其调整时间为【】A.TB.2TC.3TD.4T112.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【】A.() 00B.()1800C.()90 0D.()900113.实际的物理系统G (s) 的极点映射到G (s) 复平面上为【】A.坐标原点B.极点C.零点D.无穷远点114.系统的相位穿越频率是开环极坐标曲线与【】A. 负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode图上－ 180°相位线相交处频率114－ 1. 系统的相位穿越频率是对数频率特性曲线与【】A. 负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode图上－ 180°相位线相交处频率115.比例微分环节（时间常数为T）使系统的相位【】A.滞后 tan 1TB.滞后 tan 1C. 超前tan1TD. 超前tan1116.系统开环频率特性的相位裕量愈大，则系统的稳定性愈好，且【】A. 上升时间愈短B.振荡次数愈多C.最大超调量愈小D.最大超调量愈大117. Ⅱ型系统跟踪阶跃信号的稳态误差为零，其静态位置误差系数等于【】A.0B.开环放大系数C.∞D.时间常数118.PID 调节器的积分部分消除系统的【】A. 瞬态误差B.干扰误差C.累计误差D.稳态误差119. Ⅰ型系统跟踪斜坡信号的稳态误差为【】lim()( )A.0B.∞C.常数D.s0120.比例微分校正将使系统的【】A. 抗干扰能力下降B.抗干扰能力增加C.稳态精度增加D.稳态精度减小120－ 1. 比例微分校正将使系统的【】A. 稳定性变好B. 稳态性变好C.抗干扰能力增强D.阻尼比减小121.若反馈信号与原系统输入信号的方向相反则为【】A. 局部反馈B.主反馈C.正反馈D.负反馈122.实际物理系统微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【】A. 结构参数组成B.输入参数组成C.干扰参数组成D.输出参数组成123.对于一般控制系统来说【】A. 开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡124.积分环节输出量随时间的增长而不断地增加，增长斜率为【】A.TB.1/TC.1+1/TD.1/T2125.传递函数只与系统【】A. 自身内部结构参数有关B.输入信号有关C. 输出信号有关D. 干扰信号有关126.闭环控制系统的开环传递函数是【】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比127. 当系统极点落在复平面S 的Ⅱ或Ⅲ象限内时，其系统【】A. 阻尼比为0B.阻尼比大于0C.阻尼比大于0 而小于 1D.阻尼比小于0128. 欠阻尼二阶系统是【】A．稳定系统 B.不稳定系统 C.非最小相位系统 D.Ⅱ型系统129. 二阶无阻尼系统的阶跃响应为【】A. 单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线130. 二阶系统总是【】A. 开环系统B.闭环系统C.稳定系统D.非线性系统131. 一阶系统时间常数为T，在单位阶跃响应误差范围要求为±0.02 时，其调整时间为【】A.TB.2TC.3TD.4T132. 积分环节1的幅值穿越频率为【】G (s)TsA.1B.－1C. 20lg1D.－ 20lg1T T T T 132－ 1. 微分环节G ( s)Ts 的幅值穿越频率为【】A. 1B.－1C. 20lg1D.－ 20 lg1 T T T T132－ 2. 积分环节G ( s)1的幅值穿越频率为【】Ts2A. 1B.－1C.1D.－1 T T T T133. 实际的物理系统 G (s) 的零点映射到 G (s) 复平面上为【 】A. 坐标原点B.极点C. 零点D. 无穷远点134. 判定系统稳定性的穿越概念就是开环极坐标曲线穿过实轴上【】A. （－∞， 0）的区间B. （－∞， 0］的区间C. （－∞，－ 1）的区间D.（－∞，－ 1］的区间135. 控制系统抗扰动的稳态精度是随其前向通道中【】A. 微分个数增加，开环增益增大而愈高B. 微分个数减少，开环增益减小而愈高C. 积分个数增加，开环增益增大而愈高D. 积分个数减少，开环增益减小而愈高136. 若系统无开环右极点且其开环极座标曲线只穿越实轴上区间（－1，＋∞），则该闭环系统一定【】A. 稳定B.临界稳定C.不稳定 D.不一定稳定137. 比例环节的输出能不滞后地立即响应输入信号，其相频特性为【】A.() 00B.( )1800C. ()90 0 D.( ) 900138. 控制系统的跟随误差与前向通道【】A. 积分个数和开环增益有关B. 微分个数和开环增益有关C. 积分个数和阻尼比有关D.微分个数和阻尼比有关139. Ⅰ型系统跟踪阶跃信号的稳态误差为【】A.0B. ∞C. 常数D.lim ( )( ) s G s H s140. Ⅱ型系统跟踪斜坡信号的稳态误差为零，其静态位置误差系数等于【】A.0B.开环放大系数 C.∞ D. 时间常数141. 实际物理系统的微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【】A. 特征参数组成B. 输入参数组成C.干扰参数组成D. 输出参数组成 142. 输出量对系统的控制作用没有影响的控制系统是【】A. 开环控制系统B. 闭环控制系统C. 反馈控制系统D. 非线性控制系统 143. 传递函数代表了系统的固有特性，只与系统本身的【】A. 实际输入量B.实际输出量C.期望输出量D.内部结构，参数144. 惯性环节不能立即复现【】A. 反馈信号B.输入信号C.输出信号 D. 偏差信号145. 系统开环传递函数为G( s) ，则单位反馈的闭环传递函数为【】A.G ( s) B.G ( s) H (s) C.G ( s)D.H ( s)1G (s)1 G (s)H (s)1 G (s)H ( s)1G (s)H ( s)146. 线性定常系统输出响应的等幅振荡频率为 n ，则系统存在的极点有【】A. 1j nB.j nC.1j nD.1147. 开环控制系统的传递函数是【】A. 输出信号的拉氏变换与输入信号的拉氏变换之比B. 输入信号的拉氏变换与输出信号的拉氏变换之比C. 反馈信号的拉氏变换与误差信号的拉氏变换之比D. 误差信号的拉氏变换与反馈信号的拉氏变换之比147－ 1. 闭环控制系统的开环传递函数是【 】A. 输出信号的拉氏变换与输入信号的拉氏变换之比B. 输入信号的拉氏变换与输出信号的拉氏变换之比C. 反馈信号的拉氏变换与误差信号的拉氏变换之比D. 误差信号的拉氏变换与反馈信号的拉氏变换之比148.欠阻尼二阶系统的单位阶跃稳态响应为【】A. 零B.常数C.等幅振荡曲线D.等幅衰减曲线149.一阶系统是【】A. 最小相位系统B.非最小相位系统C. Ⅱ型系统D.不稳定系统150.单位阶跃函数的拉普拉斯变换是【】A.1/sB.1C. 1 s2D.1+1/s151.一阶系统的响应曲线开始时刻的斜率为【】A. TB.TC.1D.1 T T152. 惯性环节G (s)1的转折频率越大其【】Ts1A. 输出响应越慢B.输出响应越快C. 输出响应精度越高D.输出响应精度越低153. 对于零型系统的开环频率特性曲线在复平面上【】A. 始于虚轴上某点，终于坐标原点B.始于实轴上某点，终于实轴上另一点C. 始于坐标原点，终于虚轴上某点D.始于虚轴上某点，终于虚轴上另一点153-1 ．对于Ⅰ型系统的开环频率特性曲线在复平面上【】A. 始于G ( j 0)180o的点，终于坐标原点B. 始于G ( j 0)90o的点，终于坐标原点C. 始于G ( j 0)180o的点，终于实轴上任意点D. 始于G ( j 0)90o的点，终于虚轴上任意点154.相位裕量是当系统的开环幅频特性等于 1 时，相应的相频特性离【】A. 负实轴的距离B.正实轴的距离C.负虚轴的距离D.正虚轴的距离155.对于二阶系统，加大增益将使系统的【】A. 动态响应变慢B.稳定性变好C.稳态误差增加D.稳定性变差155－ 1. 对于二阶系统，加大增益将使系统的【】A. 动态响应变慢B.稳态误差减小C.稳态误差增加D.稳定性变好156.惯性环节使系统的输出【】A. 幅值增大B.幅值减小C.相位超前D.相位滞后156－ 1. 惯性环节使系统的输出随输入信号频率增加而其【】A. 幅值增大B.幅值减小C.相位超前D.相位滞后157.无差系统是指【】A. 干扰误差为零的系统B.稳态误差为零的系统C. 动态误差为零的系统D.累计误差为零的系统158.Ⅱ型系统跟踪加速度信号的稳态误差为【】A.0B.常数C.∞D.时间常数159.控制系统的稳态误差组成是【】A. 跟随误差和扰动误差B.跟随误差和瞬态误差C. 输入误差和静态误差D.扰动误差和累计误差160.Ⅰ型系统的速度静差系数等于【】A.0B.开环放大系数C.∞D.时间常数161.线性定常系统输入信号导数的时间响应等于该输入信号时间响应的【】A.傅氏变换 B.拉氏变换 C.积分 D.导数162. 线性定常系统输入信号积分的时间响应等于该输入信号时间响应的【】A. 傅氏变换B. 拉氏变换C. 积分D. 导数第一部分单项选择题1.D2.A3.A4.A5.B6.A7.C8.C9.B 10.B 11.B 12.D 13.B 14.C 15.C 16.A 17.A 18.C19.B 20.A21.A 22.B 23.B 24.C 25.C 26.D 27.B 28.A 29.B 30.A 31.D 32.A 33.B 34.C 35.A 36.B37.A 38.B 39.C 40.A 41.B 42.C 43.C 44.A 45.D 46.A 47.C 48.A 49.C 50.C 51.C 52.C53.B 54.A 55.C 56.D 57.B58.C 59.B 60.B61.B 62.B 63.B 64.B65.A 66.B 67.B 68.B69.D 70.C71.A 72.B 73.D 74.A 75.B 76.B 77.A 78.A 79.C 80.D81.C 82.A 83.B 84.B 85.C 86.B 87.A88.A 89.A 90.D 91.D 92.A 93.A 94.B 95.A 96.D 97.B 98.B 99.B 100.A101.C 102.B 103.B104.B 105.C 106.C 107.C 108.B 109.A 110.B 111.C 112.A 113.D 114.A 115.C 116.C 117.C118.D 119.C 120.A 121.D 122.A 123.A 124.B 125.A 126.C 127.C 128.A 129.B 130.C 131.D 132.A 133.A 134.D 135.C 136.A 137.A 138.A 139.A 140.C141.A142.A 143.D 144.B 145.A 146.B 147.A148.B 149.A150.A151.C 152.B153.B154.A 155.D156.D157.B 158.B159.A160.B第二部分填空题1. 积分环节的特点是它的输出量为输入量对 时间的积累。
2010年监理工程师三控真题及答案资料
2010年建设工程质量、投资、进度控制试卷一、单项选择题(共80题，每题l分。
每题的备选项中，只有l个最符合题意)1.下列关于建设工程质量特性的表述中，正确的是（）。
A.评价方法的特殊性B.终检的局限性C.与环境的协调性D.隐蔽性【答案】：C【解析】：只有C属于建设工程质量特性七方面内容之一。
B选项为质量的特点2.下列工程建设各环节中，决定工程质量的关键环节是（）。
A.工程设计B.项目决策C.工程施工D.工程竣工验收【答案】：A【解析】：工程设计质量是决定工程质量关键环节。
3.下列质量事故中，属于建设单位责任的是（）。
A.商品混凝土未经检验造成的质量事故B.总包和分包职责不明造成的质量事故 .C.施工中使用了禁止使用的材料造成的质量事故D.地下管线资料不准造成的质量事故【答案】：D【解析】：地下管线资料是属于建设单位责任范围。
4.监理工程师考查勘察、设计单位管理水平的重点是该单位的管理水平是否与其（）相符合。
A.组织机构B.管理体制C.资质等级D.业务能力【答案】：C【解析】：对勘察、设计单位管理水平，重点考察是否达到了与其资质等级相应要求水平。
5.勘察项目负责人主持编写的勘察工作方案，应由该单位（）审批、签字。
A.法定代表人B.技术负责人C.专业负责人D.主管部门负责人【答案】：B【解析】：勘察工作方案应由项目负责人主持编写，由勘察单位技术负责人审批、签字加盖公章。
6.监理工程师应审查不同阶段工程勘察报告的内容和深度是否满足（）和设计工作的要求。
A.项目招标B.施工组织C.勘察任务书D.勘察进度计划【答案】：C【解析】：监理工程师应对工程勘察报告内容和深度进行检查，看其是否满足勘察任务书和相应设计阶段要求。
7.施工质量控制的系统过程可按不同的控制需要划分。
需要根据工程实体质量形成的规律进行控制时，则可按（）划分系统过程。
A.物质形态的转化阶段B.质量形成的时间C.施工对象的层次D.质量控制的程序【答案】：B【解析】：按工程实体质量形成过程的时间阶段划分。
控制工程基础 试卷 A卷+答案
学年度第一学期期末考试《控制工程基础》（八）卷专业班级姓名学号一、单选题（每题的备选答案中只有一个♦佳答案，每题2分，共30分）1.一阶系统的单位阶跃响应的动态过程为：（）A.振荡衰减，最后趋于终值B.按指数规律趋于终值C.直线上升D.直线下降2.采样系统稳定的充分必要条件是（）A,系统的闭环极点PK都分布在Z平面的单位圆圆周上B.系统的闭环极点PK都分布在Z平面的圆内部C.系统的闭环极点PK部分布在Z平面的圆外部D.系统的闭环极点PK都分布在Z平面的实轴上3.3变化时G（j3）的红向量端点轨迹曲线称为（）。
A,幅频特性曲线B,极强标图C.对数坐标图 D.相频特性曲线4.Bode图的横坐标当频率ω每变化（〉倍，其间隔距离为1个单位长度,表示Ig3?的值改变量为1。
A.2B.20C.1D.105.系统闭环特征方程为D（三）=s'3+2s^2+3s+6≈0,则系统（）Λ.稳定 B.单位阶跃响应曲线为单调指数上升C.临界桎定D.右半平面闭环极点数为26.闭环发数极点与负实轴的夹角B反映了系统的（）。
A.峰值时间B.超调量C.上升时间D.调节时间7.当系统中存在更数开环零点时，需要计算根轨迹的（）.A.终止角B.分离角C.会合角D.起始角8.从控制理论的发展来看可以分成三个阶段，其中第•阶段是（）：A.现代控制理论B.经典控制理论C.大数据理论S智能控制理论9.根轨迹是系统所有（）的轨迹曲线。
A.闭环零点B,闭环极点C.开环零点开环极点10.从自动控制的观点看，家用空调机的温度传感器是以下哪个器件（）R.输入元件B∙反馈元件C.执行元件 D.比较元件11.下列哪一种系统为开环控制系统（）A.家用电冰箱温度控制系统B.家用电热水器恒温控制系统C.国内现有的无人操作交通红绿灯自动控制系统D.家用空调机温度控制系统12.奈奎斯特判据中的Z指的是系统的（）.Λ.开环右极点个数 B.闭环右零点个数C.开环右写点个数D.闭环右极点个数13.对计算采样系统的稳态误差非常仃用的Z变换基本定理是（〉A.线性定理B.初值定理C.第数位移定理D.终值定理14.系统频率特性和传递函数的关系为（）A.频率特性与传递函数没有关系B.二者完全是•样的C.传递函数的及变量S用j3代替后，就是相应的频率特性D.频率特性可以用图形表示，传递函数则不能15.在如卜指标中，哪个不能用来评价控制系统的时域性能？（）A.调整时间B.稳态位置误差C.最大超调量D.带宽二、多选题（每题的备选答案中有多个最佳答案，每题5分，共50分）16.已知系统的传递函数为，则极点分别为（）A.0B.-1.C.-0.5D.-217.按照输入信号的特征，可以将控制系统分为（）两种\随动系统 B.连续系统C.线性系统 D.恒值系统18.卜列关于负反馈的描述中，正确的是：（）Λ.负反馈能有利于生产设备或工艺过程的稳定运行B.闭环控制系统是含负反馈组成的控制系统C.开环控制系统不存:在负反馈，但存在正反馈D,负反馈系统利用偏差进行输出状态的调节25C.积分环节A.惯性环节B.振荡环节 D.微分环节 E.比例环节三、判断题（对的选*A*,错的选*B*,每题2分，共20分）26.控制的实质可以描述为通过控制装置或者称为控制器，使被控对象或者过程自动的按照预定的规律运行或者变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20120712铁道学院2010-2011学年第1学期2008级本科班期末考试试卷（A ）课程名称：控制工程基础 任课教师：希太、明军 考试时间：120分钟学 号： 姓 名： 班 级： 考试性质（学生填写）：正常考试（ ）缓考（ ）补考（ ）重修（ ）提前修读( )注：将所有答案写在后面的答题纸上，最后一页为草稿纸。
一、 填空题（每空1分，15题共20分） 1． 控制系统由 两部分组成。
2． 建立系统数学模型的方法有 和 两种。
3． 按其数学模型是否满足 ，控制系统可分为线性系统和非线性系统。
4． 随动系统是指 。
5． 经典控制理论采用的数学模型主要 以为基础；现代控制理论采用的数学模型主要以为 基础。
6． 工程上常用的线性化方法是 。
7． 广义误差平方积分性能指标特点 。
8． 校正元件按在系统中的连接方式可分为串联校正、 和 等。
9． 系统频率特性指标中的谐振频率是指 。
10．系统传递函数与其单位脉冲响应函数的关系是 。
11．系统稳定的充要条件是 。
12．某线性定常系统的单位斜坡响应为tet t y 2)(-+=，0≥t 。
其单位阶跃响应为 。
13．在工程控制实践中，为使系统有满意的稳定性储备，一般其幅值裕度应满足 。
14．最小相位系统是指 。
15．已知系统开环传递函数为)1(9)(+=s s s G K ，则系统的固有频率、阻尼比以及单位斜坡输入所引起的稳态误差分别为 、 、 。
二、单项选择题（每题2分，10题共20分）1．下面关于微分环节的控制作用描述中正确的是： ( ) (A)使相位滞后 (B)减小系统的阻尼 (C)抗高频干扰 (D)使相位超前 2．稳态误差除了与系统的型别、传递函数有关外，还与下述哪一项有关？ ( ) (A) 阶次 (B) 振荡频率 (C) 阻尼比 (D) 输入信号类型3．二阶振荡系统幅值衰减的快慢取决于： ( ) (A) d ω (B)n ξω (C) 特征根实部绝对值 (D) 特征根虚部的分布情况 4．系统输出的拉氏变换完全取决于： ( ) (A)系统的传递函数的极点位置 (B)系统的初始状态、输入及其传递函数 (C)系统的传递函数 (D)系统的固有特性5．相位滞后校正环节相当于： ( ) （A ）低通滤波器 （B ）高通滤波器 （C ）带通滤波器 （D ） 带阻滤波器 6．下图为一阶系统单位脉冲响应曲线，则下列说明正确的是： ( )(A) 系统的输出为0,2)(2≥=-t et tω (B) 系统的输出为0,)(≥=-t e t t ω(C) 系统传递函数为)12(1)(+=s s G (D) 系统单位脉冲响应调整时间为2s 7. PI 控制类似于： （ ） (A) 增益调整 (B) 相位超前校正 (C) 相位滞后校正 (D) 相位滞后-超前校正 8．某单位反馈系统的闭环传递函数为)2(1)(+=s s G ，则输入t t r 2sin 2)(=时稳态输出的幅值为: （ ）（A ）2（B ）2/2 （C ）2 （D ）1 9．已知下列系统的开环传递函数为)1)(1)(1)(1()1)(1()(432165++++++=s T s T s T s T s s T s T K s G (所有参数均大于0)，则下图中所给幅相曲线中正确的是： （ ）10．用Nyquist 稳定判据判断上面第9小题所给开环系统所对应的闭环系统的稳定性，所得结论正确的是： （ ） (A)0=P ，1=Z ；不稳定 (B)0=P ，2=Z ；不稳定 (C)0=P ，1=Z ；稳定 (D) 0=P ，0=Z ；稳定三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用围。
2、相位超前校正与相位滞后校正在应用方面有何不同？ 四、计算题（4题共30分）1．（4分）系统传递函数方框图如下所示，求其传递函数，要求写出结果即可。
2．（6分）已知单位反馈系统开环传函为)15.0(20)(+=s s s G 。
利用matlab 分别绘制开环系统N 氏图、bode 图、稳定性图，给出稳定性表示值，并利用单位脉冲响应进行稳定)(1s G)(s R)(s C)(2s G)(3s G)(4s G )(1s H)(2s H)(3s H)(5s G性验证。
3．（10分）控制系统如图所示，输入信号为221)(1)(t t t t r ++=，0≥t 。
试分析系统稳定性及误差。
4．（10分）已知最小相位系统开环对数幅频特性曲线如下图所示。
⑴试给出系统开环传递函数)(s G ，并计算其相位裕量。
⑵若上图为校正后的系统对数幅频特性曲线图，而原有系统的开环传递函数为20)1.01(100)(s s s G +=，求串联校正装置的传递函数)(s G c 。
五、平时成绩（包括平时作业、期中测验、考勤和实践环节，共20分）。
铁道学院2010-2011学年第1学期 2008级本科班期末考试试卷（A ）标准答案课程名称：控制工程基础 任课教师：希太 考试时间：120分钟 班 级：机械0801,1-6一、填空题（每空1分，15题共20分） 1.控制对象和控制器 2．分析法、实验法 3.叠加性4.在外界作用下，系统的输出能相应于输入在广阔围按任意规律变化的系统5. 传递函数、状态空间方程6．将非线性函数在平衡点附近展开成Taylor 级数，然后去掉高次项以得到线性函数 7．既不允许大的动态误差e(t)长期存在，又不允许大的误差变化率长期存在 8．反馈校正、顺馈校正9．幅频特性A(ω)出现最大值Amax 时的频率 10．拉氏反变换11．闭环系统特征根具有负实部 12．te221=-13．大于6dB 或大于214．传递函数所有零点和极点均在复平面s 的左半平面 15．3；61；91二、单项选择题（每题2分，10题共20分）(D) (D)（C ）(B)（A ） (B) (C) (D)（A ）(D ） 三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用围。
答: 系统开环对数频率特性曲线可分为低频段、中频段和高频段：低频段通常指幅频特性曲线在第一个转折频率以前的区段（11T <ω），其特性由积分环节和开环增益决定，反映了系统的稳态精度；中频段通常指幅频特性曲线在系统转折频率附近的区段（C C ωωω101.0<<），反映了系统的平稳性和快速性；高频段通常指幅频特性曲线在中频段以后的区段（C ωω10>），反映了系统的抗干扰能力。
三频段分析法适用围：单位负反馈的最小相位系统且其闭环稳定。
2、相位超前校正与相位滞后校正在应用方面有何不同？答：相位超前校正常用于系统稳态特性已经满足，响应速度较快，但动态指标如相角裕量过小，超调量过大，调节时间过长的情况。
特点：特点：增大了相位裕度，加大了带宽，从而提高了系统的响应速度，动态过程得到了显著改善，但由于系统的增益和型次不变，稳态精度提高较少。
相位滞后校正利用滞后网络的高频衰减特性，使系统校正后截止频率下降，从而获得足够的相角裕度。
特点：可以加大低频段和增益，而对高频段影响不大。
对于高精度，而快速性要求不高的系统常采用滞后校正，如恒温控制等。
(为了满足严格的稳态性能要求，在采用无源校正网络时，超前校正要求一定的附加增益，而滞后校正一般不需要附加增益；对于同一系统，采用超前校正系统的带宽大于采用滞后校正时的带宽。
当输入端电平噪声较高时，一般不宜选用超前网络补偿。
) 四、计算题（4题共30分） 1．（4分）)()()()()()()()()()()()(1)()()()()()(15432134323254321s H s G s G s G s G s G s H s G s G s H s G s G s G s G s G s G s G s G +++=2．（6分）只要符合要求即可。
参考答案如下： clear,s1=zpk([],[0,-2],40); sb1=feedback(s1,1) figure(1)subplot(2,2,1);nyquist(s1),grid subplot(2,2,2);bode(s1),grid subplot(2,2,3);margin(s1),grid subplot(2,2,4); impulse (sb1),grid [Gm,Pm,Wcg,Wcp]=margin(s1)3．（10分）解：⑴系统的闭环特征方程：01123=+++m m m K K s K K s s T τ （2分）由劳斯判据可得系统稳定条件： m T ，1K ，m K ，τ均大于零且m T >τ。
（3分）⑵稳态误差分析系统的开环传递函数为 )1()1()(21++=s T s s K K s G m m K τ，为II 型系统，对加速度输入有差。
（2分）对输入信号221)(1)(t t t t r ++=，0≥t ，由叠加原理可得统在上述信号作用下的稳态误差为： mss K K e 11=。
（3分）增大PD 控制器的增益K 1，可以减小对于加速度信号的跟踪误差。
4．（10分）①12221(1)(1)4()1(1)(1)100K K s K T s W s s T s s s ++==++。
（2分） 120lg 40lg |40k ωω=-=，所以100K =。
2100(0.251)()(0.011)K s W s s s +=+ 。
（2分） 法一---近拟计算:21004()1251cc cc A ωωωω⋅==⇒=⋅ （2分）0110009.662501.0tan 2525.0tan 180180)25(180=⨯-⨯+-=+=--ϕγ（2分） (法二---较准确计算: 由图知当100=ω时有：dB A 05.15241lg201)10001.0(1001)10025.0(100lg20)100(222-==+⨯⨯+⨯=68.174005.151lg 100lg lg 100lg =⇒=--c c ωω)05.15-011022.6768.1701.0tan 68.1725.0tan )68.17(180=⨯-⨯=+=--ϕγ)②2100(10.1)s W s+前＝,2100(0.251)(0.011)s W s s ++后＝,得: 0.251(0.011)(0.11)s W s s +++c ＝2分）五、平时成绩（包括平时作业、期中测验、考勤和实践环节，共20分）。
