电动机的技术性能要求4.7.1 技术性能要求4.7.1.1 电动机的设计应符合本技术规范书和被驱动设备制造厂商提出的特定使用要求。

电动机的额定电压等级采用6kV。

当运行在设计条件下时,电动机的额定容量应大于主机组VWO工况凝结水泵轴功率的15%,且应考虑电动机应有1.1的运行系数。

由于工程厂址位于高海拔地区,因此投标方应根据海拔高度校正电动机额定容量,确保电动机能够在高海拔地区连续满载运行。

当电动机在额定的功率,电压频率时,电动机功率因数的保证值在0.8以上;效率的保证值在92%以上。

4.7.1.2 电动机应为异步电动机。

电动机应能在电源电压变化为额定电压的±10%内,或频率变化为额定频率的±5%内,或电压和频率同时改变,但变化之和的绝对值在10%内时连续满载运行。

4.7.1.3 电动机应为可变频启动和直接启动,能按被驱动设备的转速—转矩曲线所示的载荷进行成功的起动。

当电源电压降低到额定电压的65%时,电动机应能实现自动起动。

4.7.1.4 电动机的起动电流,应达到与满足其应用要求的良好性能与经济设计一致的最低电流值。

除非得到招标方的书面认可,否则,在额定电压条件下,电动机的最大起动电流不得超过其额定电流的6倍。

在额定电压下,电动机起动过程中最低转矩的保证值应不低于0.5倍堵转转矩的保证值。

4.7.1.5 在规定的起动电压的极限值范围之内,电动机转子允许起动时间不得低于其加速时间。

4.7.1.6 电动机在冷态下连续起动应不少于2次,每次的起动循环周期不大于5分钟;热态起动应不少于1 次。

如果起动时间不超过2~3秒,电动机应能够多次起动。

此时定子导体温度不应超过120℃(电阻法或埋置检温计(ETD)法,具体选用哪种办法应严格按照GB755《旋转电机的定额与性能》相关标准执行)。

投标方应提供电动机起动电流和起动时间保证值。

4.7.1.7 在额定功率下运行时,电动机应能承受从正常工作电源快速或慢速切换到另一个电源时施加在电动机上的扭矩引起的应力和过电压对绝缘的损害。

电动机各项制造工艺及技术要求

电动机各项制造工艺及技术要求

电动机的各项主要制造工艺的技术要求一、电动机零部件的机械加工1.1电动机零部件的机械加工必须达到三点要求:a.尺寸的准确度,即零部件的公差与配合。

b.形状和位置的准确度,即零部件的形位公差。

c.表面粗糙度。

d.安装尺寸应符合相关产品标准对安装尺寸公差的要求。

1.2 机座加工技术要求a.各加工部位尺寸公差和粗糙度应符合图纸规定。

b.各加工面的形位公差应符合图纸规定。

其中两端止口与内圆的同轴度,两端面对止口轴心线的跳度是机座加工关键。

内圆与铁心配合应有适当紧度,以确保电动机运行过程定子铁心无松动、串动。

此外,底脚平面应与轴心线平行。

c.底脚孔对机座中心线的距离应左右对称,且符合规定公差。

1.3端盖加工技术要求:以下5 项是关键尺寸,应符合图纸规定。

a.轴承室的尺寸公差、圆柱度与粗糙度。

b.止口的尺寸公差、圆柱度与粗糙度。

c.轴承室与止口的同轴度。

d.端面对止口轴心线的跳度。

e.止口端面至轴承室的深度。

端盖壁厚一般不应小于5mm,端盖止口应倒角,加工余量在3mm 以上。

1.4转轴、转子加工技术要求a.各加工部位尺寸公差和粗糙度应符合图纸规定。

b.各加工面的形位公差应符合图纸规定。

c.转轴的铁心档直径、轴承档直径和粗糙度,转子铁心外径尺寸和粗糙度,两端轴承档间距,铁心外圆与转轴同轴度等均是加工关键。

转轴与铁心、风叶配合应有适当紧度,以确保电动机运转过程转子铁心、风叶无松动、串动。

此外,轴伸与键槽尺寸公差等应符合相关产品标准对安装尺寸公差的要求。

二、铁心制造2. 1 铁心冲片技术要求a.冲片应达到图纸规定的尺寸公差。

b.冲片表面应光滑,厚薄均匀。

定子、转子冲片毛刺≤0.05mm。

c.冲片内圆或中心孔与外圆的同轴度:内外圆一次冲Φ0.04 ~ 0.06mm ,内外圆两次冲适当放宽。

d.冲片槽齿分布不均匀度,即最大与最小齿宽之差为级。

e.槽中心线应通过圆心,不应有明显的歪斜。

f .冲片表面绝缘层应薄而均匀,且有足够的介电、耐油、防潮性能。

电动机技术规范标准[详]

电动机技术规范标准[详]

电动机技术规范标准[详]引言本文档旨在概述电动机技术规范的标准要求,提供电动机使用者和制造商所需的相关信息。

1. 适用范围本标准适用于各类电动机的设计、制造、安装和使用过程中的技术要求和规范。

2. 术语和定义本章节定义了与电动机相关的术语及其定义,以确保使用者和制造商之间的清晰沟通。

3. 技术要求本章节详细描述了电动机的技术要求,包括但不限于功率、效率、噪音、振动等方面的要求。

3.1 功率要求根据不同应用场景和功率需求,电动机的额定功率应符合相应的标准要求。

3.2 效率要求电动机的效率是衡量其能源利用效率的指标,根据不同类型的电动机,有相应的效率要求。

3.3 噪音和振动要求电动机在工作过程中产生的噪音和振动应符合相关标准,以确保工作环境的安静和稳定。

4. 测试方法本章节描述了针对电动机技术要求的测试方法和标准,以确保电动机的质量和性能能够被准确评估。

4.1 功率测试方法电动机的功率测试应按照标准方法进行,以确保测试结果的准确性和可比性。

4.2 效率测试方法电动机的效率测试应采用标准装置和测试程序,以确保测试数据的可靠性和准确性。

4.3 噪音和振动测试方法电动机的噪音和振动测试应按照相关标准进行,以确保测试结果的真实可信。

5. 标志和标识本章节详细描述了电动机标志和标识的要求,包括外包装标签、产品标牌等方面的要求。

结论本文档旨在对电动机技术规范的标准要求进行概述,供电动机使用者和制造商参考和遵守。

使用本文档,合理设计、制造、安装和使用电动机,将有助于提高电动机的质量和性能。

以上是《电动机技术规范标准[详]》的内容概述,具体的技术细节和标准要求需要根据实际情况的需要进行补充和详细阐述。

三相异步电动机基本系列技术条件

三相异步电动机基本系列技术条件

三相异步电动机基本系列技术条件三相异步电动机基本系列技术条件,这听起来是不是特高大上、特唬人的玩意儿?就好像是武林高手才懂的绝世秘籍一样。

其实啊,就把它当成是电动机的一套“行为准则”。

你看这电动机,就像一个超级听话但又有点小脾气的小怪兽。

那基本系列技术条件呢,就是驯服这个小怪兽的法宝。

比如说,电动机的功率就像是小怪兽的力气大小,技术条件里规定得明明白白,多大的“怪兽”得使多大的劲儿,可不能乱了套。

要是功率不按规定来,那就好比让一个小蚂蚁去扛大象,根本不现实嘛。

再说说电动机的转速,这转速就像小怪兽的跑步速度。

技术条件就像是给这个速度设定了一个范围,不能太快像火箭发射一样脱离控制,也不能太慢像蜗牛爬一样耽误事儿。

就像你开车,速度得在规定的范围内,不然不是被交警叔叔开罚单,就是在路上堵到天荒地老。

还有那效率,这就好比小怪兽干活的效率。

技术条件要求电动机的效率要尽可能高,就像我们请工人干活,肯定希望他又快又好地把活儿干完,而不是磨磨蹭蹭还干不好。

如果电动机效率低,就像一个偷懒的工人,拿着工钱还不好好干活,这可不行。

电动机的绝缘性能呢,就像是小怪兽的防护服。

技术条件规定了这个防护服得有多结实,要是绝缘性能不好,那就像小怪兽穿着破破烂烂的衣服在电的世界里裸奔,随时可能被电得“屁滚尿流”,这多危险啊。

至于电动机的启动性能,就像是小怪兽起床的状态。

有的小怪兽能一下子就精神抖擞地起来干活(启动性能好),有的则是哼哼唧唧半天起不来(启动性能差)。

技术条件就是要让这些小怪兽都能比较顺利地起床开始工作,总不能让我们一直等着它慢慢悠悠地启动吧,那得多着急啊。

三相异步电动机基本系列技术条件虽然看起来复杂,但只要我们把电动机当成这些有趣的小怪兽,按照技术条件这个“驯兽手册”来操作,就能让电动机好好地为我们工作啦。

就像我们把生活中的各种规则当成游戏规则一样,只要遵守规则,就能玩得开心又顺利,电动机也是这个道理,是不是突然觉得这事儿也挺好玩的呢?。

380电动机技术要求

380电动机技术要求

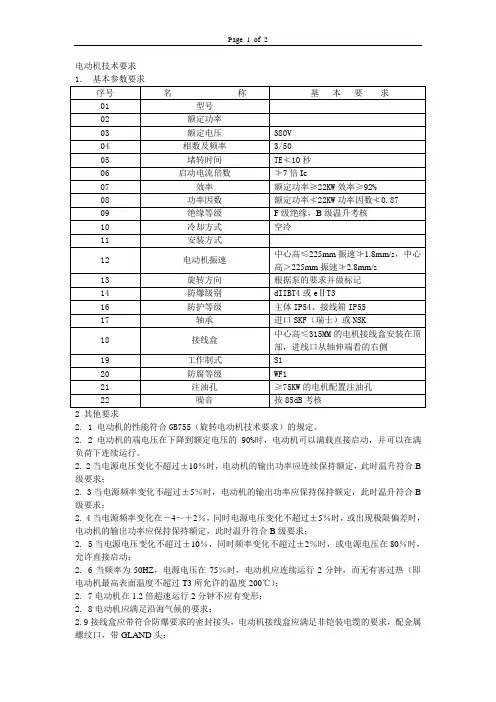

Page 1 of 2电动机技术要求2. 1 电动机的性能符合GB755(旋转电动机技术要求)的规定。

2. 2 电动机的端电压在下降到额定电压的90%时,电动机可以满载直接启动,并可以在满负荷下连续运行。

2. 2当电源电压变化不超过±10%时,电动机的输出功率应连续保持额定,此时温升符合B 级要求;2. 3当电源频率变化不超过±5%时,电动机的输出功率应保持保持额定,此时温升符合B 级要求;2. 4当电源频率变化在-4~+2%,同时电源电压变化不超过±5%时,或出现极限偏差时,电动机的输出功率应保持保持额定,此时温升符合B级要求;2. 5当电源电压变化不超过±10%,同时频率变化不超过±2%时,或电源电压在80%时,允许直接启动;2. 6当频率为50HZ,电源电压在75%时,电动机应连续运行2分钟,而无有害过热(即电动机最高表面温度不超过T3所允许的温度200℃);2. 7电动机在1.2倍超速运行2分钟不应有变形;2. 8电动机应满足沿海气候的要求;2.9接线盒应带符合防爆要求的密封接头,电动机接线盒应满足非铠装电缆的要求,配金属螺纹口,带GLAND头;2.10 电动机允许满载全压直接启动,正常启动允许冷态连续启动2次,热态连续启动1次;3 检查和试验3.1 试验电动机生产厂按照国家标准和福佳·大化石油化工有限公司的要求对电机进行试验,试验不少于以下内容:1)定子线圈电阻测试2)空载和堵转特性试验3)满载性能试验4)绝缘电阻和交流耐压试验5)温升试验6)转子动平衡试验7)振动试验8)噪声试验4. 制造标准设备制造及安装符合(不限于)如下标准:GB/2326-2000 电能质量电压波动和闪变GB/755-2000 旋转电机基本技术要求GB/50060-92 3~110kV高压配电装置设计规范SH/T3131-2002石油化工电气设备抗震设计规范SH/T3072-1995石油化工企业电气图图形和文字符号SH/3038-2000石油化工企业生产装置电力设计技术规范GB/50055-93通用用电设备配电设计规范DL-T620—1997交流电气装置的过电压保护和绝缘配合5.厂家:南阳防爆电机或佳木斯防爆电机。
