拼版折手示意图
印刷折手拼版
1、正反版
将一幅双面印刷的稿子，正面拼在一张大版上，反面拼在另一张大版上，印 刷时，先印刷正面版，再印刷反面版。由此，印刷过程中需要两套PS版。
透过正面 看背面的 效果
封二
封面
封三
封底
封三
封底
封二
封面
第一张版（正面）
第二张版（背面）
更多媒体课件请咨询 zhaodh1971@
更多媒体课件请咨询 zhaodh1971@
电脑拼大版 多媒体课件请访问我的网盘（网址如下：）
/share/link?shareid=379273&uk=3792968303
拼大版时应注意的问题
1. 确定印刷开幅 影响印品印刷开幅的因素不仅有印刷设备、印品的成品尺寸，还有印品的印量、纸张、色 彩等因素，在具体情况下应全面考虑、灵活应变。 （1）印品成品尺寸因素：成品尺寸大小确定后，应通过计算，在能最合理利用纸张的情 况下，决定印刷幅面的开本大小。 （2）印刷设备因素：一般情况下，印品印刷幅面的大小是根据印刷机的状况来决定的， 如用全开、对开印刷机印刷即可拼成对开版，用四开印刷机印刷即拼成四开版。 （3）印量因素：通常大印量的印品，应尽可能拼成对开版以提高印刷工效。 （4）印刷用纸因素：许多画册、书籍在印刷时，封面用纸与内芯用纸不同，可根据具体 情况将封面连拼成四开版、三开版或对开版，以保证印刷效率和质量。 （5）色彩因素：通常在印刷用纸统一的情况下，应尽量将色彩相近的页面拼在一起，若 色彩较重或为大面积平网时，则应尽量拼成四开版印刷，以避免印刷时出现印品易粘脏、发花、 颜色不均匀等质量问题。 （6）印后工艺因素：在充分了解印品对印后覆膜、卡壳、UV上光等工艺的具体要求后， 拼版开幅应尽量满足这些印后工艺的要求。
折手教程
印前联合教程折手一.知识准备什么是折手？影响折手的因素有哪些？折手的方式方法？1、 折手： 拼版版式是通过折叠样张的方式得到的，折叠样纸的过程称为做折手。
2、 影响折手的因素： 通常拼大版前需要根据具体印件的成品开本大小、印刷幅面尺寸、印刷色彩、印刷用纸、装订方式，以及覆膜、卡壳、裁切等印后工艺的要求，做出相应的折手。
这里介绍一下常用的两种装订方式：骑马钉和胶钉骑马钉：动作如跨上马背，常见的杂志类，都采用此种装订，一般有一个、 两个或者多个。
一般装订在48P以下。
胶钉：通过黏合剂将书贴或者书页粘合在一起，胶钉的书适合于平装，常用 于画册装订，过厚的书不宜采用无线胶钉，多次翻折容易脱胶。
3. 折手的方式方法：<a>.垂直交叉折：又称转折。
将纸平放对折，然后顺时针方向转过一个直角后再对折，依次转折即可得到三折手和四折手(注意，折页时折数最多不能超过4折)。
这是最常用的折页方法，其特点是书帖折页、粘套页、配页、订锁等加工方便，折数与页数、版数存在一定规律，易于掌握，也便于折刀式折页机折叠作业。
<b>.平行折：又称滚折，适用于零散单页、畸开、套开等页张，做折手时要根据产品的成品尺寸等确定印刷幅面。
又分为双对折、卷筒折、翻身折。
双对折；将纸平放对折后再平行对折1次。
卷筒折：又称包心折。
第一折的页码夹在中间，再折第二折或第三折，最多不超过三折。
<c>.翻身折：又称扇折或手风琴折。
第一折折好后，向相反方向折第二折，依次来回折，使前折缝与后折缝呈平行状。
<d>.混合折：同一书帖折页时，既采用平行折，又采用垂直交叉折。
这种折法多用于6页、9页、双联折等书帖，适合于栅栏式折页机折叠作业。
三折6页书帖的折法：将纸放平，按卷筒折的方法折两折，然后按顺时针方向转90°再对折。
<e>.双联折法：上下页连结成一帖，即有两组相同的页码称为双联。
双联装订可使装订作业达到事半功倍的效率。
印刷折手拼版 QI自由拼版篇
进行贴标参数的设置。
在如图位置给一个2 0页的大版文件添加贴 标。
进行贴标参数的设置。
初 始 位 置 设 为 （ 218.5,30 ）
进行贴标参数的设置。
初 始 位 置 设 为 （ 218.5,30 ）
进行贴标参数的设置。
初始位置设为（218.5,30）
此时已添加 一项自动序
列命令。
再次点击增加动作命令。
进行贴标参数的设置。
注意贴标只添加在 版面正面，因而目 标页面的页数均为 奇数。（1,3,5,7,9, 11,13,15,17,19）
进行贴标参数的设置。
此时又添加 一项自动序
列命令。
注意贴标只添加在 版面正面，因而目 标页面的页数均为 奇数。（1,3,5,7,9, 11,13,15,17,19）
当然，在拼版时我们要优先考虑使用折手拼版的方式，毕竟 这种方式比自由拼版更加快捷、准确。但使用自由拼版可以让我 们进行一些诸如添加版面折标、包装盒拼版这样比较复杂的工作。
贴标的作用为避免在配页时出错，而在每一书帖中第一页与 最后一页之间所加的矩形标记。允许对骑订作业及平订（套印） 添加帖标。对于骑订作业，帖标位于书眉处，而对于平订套印则 是外面一帖在书脊上，里面一帖在书眉处。书帖印在每个书帖最 外面的中缝外，按顺序从高到低。配页后折标在毛本书芯的书脊 处呈梯形排列。如出现重叠、空缺或地位不准，便表示有配页重 帖、缺帖或错帖等错误。如下图：
同专业拼版软件不同，贴标可以在建立折手模板时就可以设 定。QI建立的折手模板并不能包含贴标，它必须在拼版后期进行 单独添加。而如果使用手动去添加每页的贴标，则将会大大降低 工作效率。考虑到QI的自动化命令，可以使用QI的自动序列来进 行贴标的添加工作。
Quite Imposing Plus 2.9折手拼版详细教程
第一步设定出血(如果PDF文件尺寸大于成品加出血时，请使用Pitstop修剪面页工具裁剪，一定要成品尺寸加+3MM出血尺寸，比如成品尺寸210x285，那要裁成216x291）
1.2如果是毫米的话，就省略1.1设定面页出血尺寸,设定好之后点应用好
之后点关闭。
注意：这里的单位，
目前是厘米，要想改
成毫米，请看第三步
完成之后点确定第二步：页面排序
创建新的PDF文件，原始
PDF文件保留
假如16K拼对开，正反面是一手，
正好16P，就设定成16
页码必须要用空格隔开
设定好之后可以按预览，看折手示意图，如下图所示
2.1：页面排序
列与行，每一手的P
数
2.2：设定完成之后点确定
第三步：折手
3.1
创建折手，设定好之后选“下一步”
创建新的PDF文件，原始PDF文件保留
去除空白，保留面页内容
按实际面页大小
3.2画红线几个选项
这个是成品之外的尺寸，因为有出血3MM 加角线3MM，故为6MM
此处可以更自己喜欢的样式完成后点确定
点确定之后如
3.3所示
A E
C
D
B
接下来设定这些
参数，设定后点
确定
3.3些时又回到如下对话框，点“下一步”
完成了，存盘就行了
在此设定列行，比如对开
的是4x2,就是4列2行。

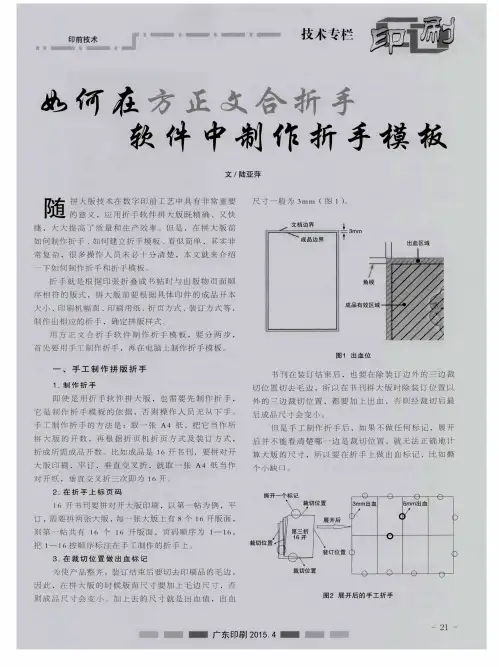

如何在方正文合折手软件中制作折手模板
１ ． 制 作 折 手
即 使 是 用 折 手 软 件 拼 大 版 ，也 需 要 先 制 作 折 手 ，
它 是 制 作 折 手 模 板 的 依 据 ，否 则 操 作 人 员 无 从 下 手 。
外 的 三 边 裁 切 位 置 ，都 要 加 上 出 血 ，否 则 经 裁 切 后 最
后成 品尺寸会 变小 。
６ ｍｍ出血
，
（
Ｖ
（
把 １ — １ ６按 顺 ｒ 事标 注 在 手 Ｔ 制 作 的 折 手 上 。
３ ． 在 裁 切 位 置 做 出 血 标 记
裁 切 位 置
）
（
ｎ
为 使 产 品 整 齐 ，装 订 结 束 后 要 切 去 印 刷 品 的 毛 边 ，
因 此 ，在 拼 大 版 的 时 候 版 面 尺 寸 要 加 上 毛 边 尺 寸 ，否
宽 度 ：２ １ ０×４ ＋３ ＋３ ＋６ ＋ ２ ０ ＋２ ０ ：８ ９ ２ １ １ １ ｎ ｌ
高 度 ＝２ ８ ５× ２ ＋ ３ ＋３ ＋６ ＋２ ０ ＋２ ０ ＝６ ２ ２ １ １ １ １ １ １
以 图 ３大 １ ６开 为 例 ，成 品尺 寸 ２ １ Ｏ ｍｍ Ｘ ２ ８ ５ １ １ １ ｎ ｌ ，
一
２ ２一
－ 一 ０＿ 一
广 东 印刷 ２ ０ １ ５ ． ４— ■■ ０ ０ ｕ
Ｅ Ⅱ 前 技 术
溉 粒 蠲 翱融 糍 麓 捌 爵 肆 嘲 嘲 喇 氆 麓 翰
ｒ＊ 一
盛 髓 姻船 蹰
ｍ — — 一 技术专栏
图５ 模 板设 置完成 后的折 手界面
我 们 的任 务 是 ， 根据手 １ 一 制作 的折手 ， 修改 出血值 ， 调 整 小 页 方 向 ，标 上 页 码 。还 是 以 上面 １ ６开 拼 对 开 大 版 为 例 ，第 一 帖 页 码 顺 序 为 １ —１ ６，就 制 作 出 如 图 ６
印刷折手拼版 QI折手篇
印后装订对拼版折手的影响因素主要有以下三种情况。 1.纸张的影响。纸张直接影响装订折页的方式，一般折叠次 数最多为4次，书帖厚度最多为16张。 ①当开本为64开时，要设计成8开折页拼版，以减小折页误 差；也可以设计成双联本，这样才可以4开折页。
②当开本为32开时，60g以下纸张可设计为对开折页。纸张 为61~80g时，应设计为4开折页拼版（或对开双联拼）。8０g及 以上纸张最多设计为4开折页。双联本装订的时候，可以按对开折 页拼版。
③当开本为16开，纸张为80g及以下时，可设计为对开折页。 纸张为8０g以上时，应该为4开折页。铜版纸157g及以下可以对 开折页，15７g以上时应该为4开折页，250g及以上时为8开折页。
④各种异型开本大多需滚折。
折页的方式可分为垂直交叉折页、平行折页、混合折页、 特殊折页等。
垂直交叉折页法是应用最为普遍的折页方法，主要用于书 刊的内页。
图1所示，因为套帖后折手齐边的折缝在天头，习惯上叫做天规矩。
图2所示，因为套帖后折手齐边的折缝在地脚，习惯上叫做地规矩。
折手做好后就要进行拼版，首先要知道页面在版面上是如何 摆放的，各个页面间的间距是多少。展开每个折手后，会看到页 面在版面上的安排示意，因为一般图书出血为３mm，这样根据 单双页面所在位置可以确定它的订口与切口，从而可以确定页面 之间的间距（这里的页间距是指页面成品尺寸之间的距离）。
做出相应的折手，并在折手处标注必要的内容，然后依据折手确定拼版样式。
影响印品印刷开幅的因素不仅有印刷设备、印品的成品尺寸， 还有印品的印量、纸张、色彩等因素。
1.印品成品尺寸因素。成品尺寸大小确定后，应通过计算，在 能最合理利用纸张的情况下，决定印刷幅面的开本大小。
同时要注意以下三个方面： ① 印刷机能印刷的最大面积（最小面积）和最大的用纸面积； ② 所用全张纸张尺寸； ③ 小页面之间的间距。
Quite Imposing Plus3.0拼版教程 QI拼版步骤篇
使用规则进行页面排序（建立模板）的一般步骤：
1.参照《折手与拼版》一书，根据拼版要求找到折手模板样式，当然也 可以自己动手做折手；
2.通过页面排序助理建立折手模板（包括模板中小页的行数与列数，逻 辑页码的总数）；
PDF生成后，还需要对该文件 按装订顺序进行排序页面（PDF合 并），保证其内文的完整性，从而 有利于后期一次性完成拼版。
在Acrobat中“工具”菜单选择“印刷制作”项目中的“PDF优化器”
通过使用Acrobat中的 “插入页面”或“替换页 面”命令来进行页面调整； 或者使用左边的缩略页面 直接进行页面拖拽；
当然也可以使用QI的插入页面来进行页面的增加。
还可使用QI的“页面工具”命令来进行页 面的复制、移动、删除、旋转等操作。
定义PDF出血就是为了防止裁切后纸边留有白边影响美观，因而需要图片 内容超出裁切线几毫米（一般为3毫米）以确保裁切后不留白边。
定义出血在拼版前非常重要。 1.在QI的拼版中，其中的“折手
2.通过页面排序对话框直接输入“每组”中的页数； 3.在规则数值框中输入“一组”页码，并设置相应小页的方向（可以倒 立或旋转90度）； 4.在页面排序对话框中确定装订的方式； 5.预视拼版版面中各个印张上页码的摆放位置； 6.执行页面排序；
规则本身就是一系列页码数字，这些页码数字构成第 一组，例如，当组的数值为16时，在规则数值框中的页码 个数应为16,当然，在这组页码中的最大页码不能大于16， 也不能小于16。它必须含有1-16中的所有页码。组就是 模板或规则中最大的逻辑页码。
印前制作拼大版与做折手的正确方法
书籍版式设计常识(2011年03月18日星期五 20:54作者：耳朵来源：视客论坛)书籍的定义:在一定媒体上经雕刻、抄写或印刷或光映的图文著作物。
书籍的构成:封面／护封／腰封／护页／扉页／前勒口／后勒口当护封与封面合二为一，称简精装。
有些书有环扉页（或环衬），环扉之后，有一个护页，护页有时候不印东西或只染一个底色，护页之后是扉页，有些书还有书函（或叫书套）。
书籍设计的定义:指开本、字体、版面、插图、封面、护封以及纸张、印刷、装订和材料事先的艺术设计。
从原稿到成书的整体设计，也被称为装帧设计。
装帧的英文：book design或book binding design实际上它是：视觉艺术Communication visual／印刷艺术Typegraphy／平面设计Graphic design／编辑设计Editorial design／工业设计Industry design／桌面排版Desk Top publishing 的综合艺术。
书籍设计中设计的任务:1.形式与内容统一。
2.考虑读者年龄、职业、文化程度。
3.艺术＋技术。
书籍设计中设计的范围1.开本大小及形态的选择。
2.外观、封面、护封、书脊、勒口、封套、腰封、顶头布、书签、书签布、书顶、书口的一系列设计。
3.版式编排（包括：字体、字号、字间距、行距、分栏、标题、正文、注释、书眉和页码设计4.零页的设计（包括：扉页、环衬、版权页）。
5.插图的绘制。
6.印刷工艺的选择和应用。
7.材料的选择和应用。
书籍版式设计的基本常识一.版式设计的目的：方便读者，给读者美的享受二.版式设计的定义：版面的编排设计。
在一定的开本上，把书籍原稿的体裁、结构、层次、插图等方面作艺术而又合理的处理。
三.现在常用的一些版式规格：a) 诗集：通常用比较狭长的小开本。
b) 理论书籍：大32开比较常用。
c) 儿童读物：接近方形的开度。
d) 小字典：42开以下的尺寸，106/173mm。
印刷拼版初级教程
拼版：版式一般分为底面板、自翻版。
底面板：单面印刷或是一套版印刷一面；自翻版：双面印刷共用一套版，翻纸不换版。
自翻版又分为左右自翻版和上下自翻版两种，弄清两种自翻版首先要清楚胶印机纸张走向，见下图：由此图可见，不管胶印机的规格为多大，都会以纸的长边为进纸方向。
按图上看，左右自翻版就是顺走纸方向左右翻转纸张，上下自翻版就是顺走纸方向上下自翻纸张。
例如：16K、正常8K印刷品在拼四开、对开版时，永远是左右自翻版（见下图）；而长条8K在拼四开版时是上下自翻版，拼对开是左右自翻版（见下图）。
一般胶印机的叨口为1厘米，所以左右翻能保证印刷成品按正常大小走，而上下自翻版因为需占用两边共2厘米叨口，所以成品规格要小一些，这是在设计制作时必需要注意的。
例如一个16K印刷品，它的成品要求为210×285cm，加出穴后为216×291 cm，拼成4K 版为432×582 cm，而4K纸的最大开料尺寸为444×595 cm，从而看出拼成左右4K版后再加上1厘米出穴没有超出纸张尺寸，可以正常印刷。
而一个长条8K印刷品，如果它的成品要求为210×570 cm，加出穴后为216×576 cm，拼成上下自翻4K版为432×576 cm，如果再加上两边叨口共2厘米，以超出4K纸的最大开料尺寸为444×595 cm，所以不能印刷，这就要求我们在设计制作时要同客户讲清楚后，通过缩小成品尺寸和出穴位才能达到印刷要求；如果拼对开版就没有这种情况发生。
如果是多页数的画册，在拼版时就要做折手。
做折手要注意以下情况：1、封皮用纸与内文用纸是否一样，并且封皮有无特殊要求，如复膜、烫金银、压痕、凹凸等。
如果有特殊要求，则封面单独拼版。
2、做内文折手时如果成品小（如32开或更小）要考虑到折手折纸的方向及如何装订。
3、如纸张开度特殊，可多做几种折手进行比较，看哪种更合适。
方正文合3.0
拼版
狭义的说，拼版是指 对不同大小的页面按 用户的要求排列在一 起。 广义的说，拼版也包 含了折手。
PS1
PS2
PS3
手工拼版、折手流程
排版 小页出片 手工拼版或折手
印刷
手工擦黑边
晒版
缺点：套准不易，生产效率低，工人劳动强度大，
不适用于CTP。
软件拼版、折手流程
排版 软件拼版或折手 直接制版 印刷
，拼版时间大约需要12-14小时/人，大约在每周四晚 或周五早上接到北京青年报社的送来的PS文件，所以 最快也得在周五晚上拼完版，然后付之印刷。
现状：只需10分钟左右即可完成折手工作，然后可
以发排印刷，大约节约了12-14个小时/人，可利用该 人力创造更多的价值。
三、方正文合3.0的主要功能
1、灵活的交互拼版功能 2、自动的折手功能
中，这样在以后的工作时只需先选择已定义的模板文
件再选中需进行折手处理的排版文件即可，极大地方 便了使用。
四、方正文合适用用户
文合3.0标准版、标准升级版：有折手、交互拼
版功能。可用于出版社、杂志社、印刷厂、输 出中心、办公文印等。升级版用于文合老用户。
文合3.0学习版：没有裁切页面、识别版心功能，
裁切标记：
折叠标记：
对位标记：
支持折手拆页输出
针对国内常见的“四开照排机，对开印刷机”的 情况，可自动将折手后生成的大版内容一分为二，在 小幅面照排机中输出，通过胶片中的特殊标记可方便 地在拼版时再将其合二为一，以便充分利用印刷机的 输出幅面。
折手模板功能
为便于用户使用，软件提供有模板功能。在实际 使用过程中可以预先将各种折手方式定义在模板文件
方正文合
专业拼版
7-拼版及折手
反面
第四节 零散页拼大版
零散页（如广告、书籍中封面、插页等） 在印刷品中占有较重的份量，它们往往也要依 印刷幅面、印刷纸张的大小、印刷方式、落版 位置拼贴成一张符合印刷要求的印刷版面来印 刷。在实际操作中，常把这一工作称之为拼大 版。例如，一张需要正反印刷幅面为16开的印 品，可拼成如下图所示正反印刷的双面版。
例
26 39 38 27
28 37 40 25
第四帖正 32 33 36 29
咬口
第四帖反 30 35 34 31
咬口
2 15 14 3
4 13 16 1
第一帖正 8 9 12 5 咬口
第一帖反 6 11 10 7 咬口
18 32 30 19
20 29 32 17
第二帖正
第二帖反
24 25 28 21
1
2
3
4
第一帖正
第一帖反
8 57 60 5
6 59 58 7
咬口
咬口
10 55 54 11
12 53 56 9
套
第二帖正
第二帖反
帖
16 49 52 13
咬口
14 51 50 15
式
咬口
拼
18 47 46 19
20 45 48 17
第三帖正
第三帖反
版
24 41 44 21
22 43 42 23
示
咬口
咬口
在设计折页方式时，应考虑出版物的开本尺 寸、页数、印刷装订设备等要素。通常书刊中 图文的位置与顺序是根据折页过程中，纸张转 动的情况和折缝的位置而定的。
折页是通过手工操作和机械操作来完成。 目前书刊印刷厂对全张和对开的多数采用机折， 对开以下的有采用机折，也有采用手折。手折 一般使用在不满8页的书贴折页上。
拼版工艺知识
拼版工艺知识工艺，拼版，知识折页的方法一、折页的方法及应用折页是指将印刷好的书刊及单页印刷品按照页码的顺序折叠成一定规格幅面的工作过程。
在开始进行出版物工艺设计时，首先要确定出版物的折页方式.在设计折页方式时，应考虑出版物的开本尺寸、页数、印刷装订设备等。
通常书刊中图文的位置与顺序是根据折页过程中，纸张转动的情况和折缝的位置而定。
目前折页的方式可分为如附图1所示的平行折页，垂直折页，混合折页，特殊折页等。
平行折页法和特殊折页法（包括包心折页法、扇形折页法等）多用于折叠长条形的印刷品的设计，如广告、说明书、地图、书贴中的表和插图等。
垂直折页法是应用最为普遍的折页方法，主要用于书刊的内页的设计.而混合折页法又称综合折页法,即在同一书帖中，既有平行折页，又有垂直折页。
混合折页法适用于3折6页或3折9页等形式的书贴.二、拼版的方法及应用拼版是指将要印刷的页面按其折页方式按页码顺序排列在一起，其大小由印刷幅面及印刷纸张的大小来定。
拼版可分为：零件的拼版和书刊的拼版两种。
1、零件的拼版零散件在印刷品中占有较重的份量，例如，一张需要正反印刷幅面为16K的印品,可拼成如附图2所示正反印刷的双面版，为了节省印版也可拼成如附图3所示，在印刷时不需调换叼口边的单面自翻身版.若是16开本的杂志封面,在拼版时可按照下列方式拼成自翻身版,其排版方式如附图4所示。
若是四折，则可按其纸张的不同拼成不同的版式。
例如如附图5所示的尺寸为100×185×4折的扇形折叠小册子，在使用787×1092（mm)纸张，采用四开幅面进行印刷时,其排版方式则采用如附图6所示的滚翻版.该种方式在印刷翻身时，因需要调换叼口，故在印刷高精度的印刷品时，对印刷设备和纸张的有较高要求.2、书刊的拼版书刊（杂志、画册、图集等）在印刷前的拼版作业时,必须首先了解所需拼版书刊的开本、页码数目、装订方式(骑马订、铁丝平订、锁线装或胶订）、印刷色数(单色、双色或四色）、使用纸张的厚薄和折页形式（手工折页或机器折页)等工艺要素，才能确定其拼版的方法。
CTP岗位操作指引拼版工艺ppt课件
4
CTP拼版工艺及注意事项
10. 联本间距及拉位要求：
① 骑马订联本间距为10mm（成品到成品）。 ② 胶装联本间距为12mm （成品到成品） 。 ③ 成品宽度不够90 mm要拉飘位，高度小于148 mm要做联本，胶装书封面展开
尺寸至少要210 mm，骑马订封面展开尺寸至少要170 mm。牙口反版尾的纸 度含出血最少上下两边各需留12 mm咬纸位。 ④ 骑马订最小边至少拉到76mm，最大边至少90mm ；胶装书最小边至少拉到 80mm，最大边至少90mm （包括出血位）！ ⑤ 注意内文联本间距与封面要保持一致。
6
CTP拼版工艺及注意事项
11. 正反刀的判断：
② 24P正常折、32P正常折的P1位置在里面的为正刀，反之为反刀折页。
24P正常折P1位置在里面为正刀
32P正常折P1位置在里面为正刀
③ 16P、12P正常风琴折的骑马订排飘底（不需考虑它的正反刀，因为根据它 的折页方式齐左边或齐右边都没有影响，但一定要做成飘底。）
2. 12p骑马订:只有两种折法——包心折和正常风琴折，不可出现长条风琴折
（因其会散页,长条风琴折是指风琴折后再平行对折）。通气胶装由于需 要在折页时下通气刀，故只能做12P正常风琴折。
3. 所有书飘口留位最少为5mm。极限可做4mm。（不包含出血位）
4. 针对APPLE（苹果）骑马订的125X125mm的单联为16P排3只的产品，要排成 正常风琴折。
图1-3
13
CTP拼版步骤
图1-4
图1-5
14
CTP拼版步骤
6.选择自动添加页码工具按折手方式 设置页码，如右图所示。
注意骑订书通常都是排飘底，也可排飘面， 但同一本书排法要统一。
印刷常用拼版方式之折页方法学习资料
胶装分为：精装、锁线胶装、无线胶装、磨脊胶装。
➢精装书：封面需要裱纸，啤，最终排帖胶内页成型。 ➢锁线胶装：在每一帖内页的书脊上锁一条线，最终排帖胶封面成型。 ➢无线胶装：只需要安顺序排帖，胶封面成型。 ➢磨脊胶装：需要在内页的书脊上磨烂1～2MM的书脊，用意是胶装封 面的时候胶水能渗透书脊，巩固内页不易脱落。
➢拉规线分为：挨身规（左）和对面规（右），常用的是对面规， 挨身规多用于需要裱纸或反面啤的包装类印刷品。
附图
拉规线
咬口 正面
➢十字线:为了方便后工序的折页,在拼版的时候我们会在相应的位置添加十字,不
同的折页方法添加在不同的位置.
折线十字
套位十字
套位十字
咬口
折页方式
折页方法有很多种，根据不同的装订方式而定，因其他的折法在实际 生产中容易产生不良效果故都不被采用，最为常用的有以下三种。
➢套版印刷也就是正反面印刷，需要两套PS版，印完一面后，反纸更 换另一套PS版印另一面。套版印刷纸张只需一个咬口。
2
14 15
3
4
13 16
1
8
9 12
5
6
10 11
7
咬口
咬口
正面
反面
➢自反版印刷：只需要一套PS版，印刷品的正反面拼在同一张PS版 上的左（正）右（反）两边，一面印好后，把纸张横向（左右）翻 转印另一面，此时不需要再更换印刷机上的PS版和各种参数。自反 版印刷纸张只需一个咬口。
➢ 平衡折页 ➢ 垂直折页 ➢ 风琴折页
➢平衡折页法，多用于折叠长条形的印刷品，如广告、说明书、地图、 横开书本等。折横开书本常见的为8P折，多用于自反咬口拼版。
附图
平衡折
➢垂直折页法。每折完一折将书页转90°，再折第二折，使相邻两 折的折缝相互垂直的折页方法。垂直折页法是应用最普遍的折叠方 法，主要用于书刊内页折页，其特点是书帖的折叠、配页、装订等 工序的加工都比较方便。16P、32P常用此折法！
崭新印通拼版折手技巧
崭新印通拼版折手技巧（二）
昨天遇到一个问题，4P文件做联二折手，同时2P和3P是个跨页文件，试了几次想到一个办法解决联二+跨页问题，不知道是否是最佳的解决方案。
想要的最终结果，如图：
新建折手，装订方式选“自订页码”，其他参数如图：
点“确定”，如下图：
点“大版属性”，设置自订页码和小版方向，如图：
在“来源视窗”中置入影像文件，如图：
右击2P和3P的跨页影像，选择“小版重复页次设定”，设定重复次数4次
取消自动拖放功能，手动放置小版影像，如图：
在大版右上角2P放置的图像位置右击，选择“小版位置”
弹出窗口，如图：
选择下图的位置，确定
在大版左下角，2P的位置，右击选择“小版位置”，确定
再次置入2P和3P跨页文件，选择下图的位置，确定
同理更改大版左下角3P的位置即可得到需要的结果。
如何用方正文合进行折手和拼版处理s
方正文合是北大方正1999年5月最新推出的折手拼版软件，现在的最新版本是1.1。
方正文合有两大功能：折手和拼版。
对于多页的出版物，在印刷生产中需要将各在产按对庆位置以特定方式拼成大版，以便印刷后经过折叠，可按预选设计的页序进行装订。
方正文合的折手功能就是即为实现上述要求而设计的。
而拼版则是把一正经小页面按照一定的方向和缩放比例，拼成单页的版物，折手一般应用在书刊和杂志的印刷中，拼版一般应用在宣传广告和报纸的印刷中。
使用方正文合能极大限度地解决以前由人工实现折手和人工拼版而造成的对位不准、生产效率低、劳动强度大、重复度高等弊病。
尤其是随着计算机直接制版（CTP）技术的迅速发展，再以传统的软片拼贴方式来实现折手和拼版，而必须使用自动折手软件和拼版软件。
下丰举例说明如何中使用方正文合进行折手和拼版处理。
一、进行折手操作假设现在有一个64页的飞腾文件作成的杂志要进行折手输出，这个杂志的成品尺寸是180MM*260MM，骑马钉，现在从头开始操作。
1、建立模板模板参数设置如图1，在大版中有两行两列，其中页边距是给标记留的位置，可以根据加的标记来高置此参数。
如果不加任何标记，可以把所有的页边距都设置为0。
2、设置页码及边空根据拼大版的经验，一般折口的宽度都设置为0，而每页的切口值设置为3。
由于中间的水平切包括上下两页的切口值，所以设置为6，见图2。
3、设置标记首先点工具条中的M键，由页面编辑方式变为标记方式，这样就可以加标记了。
用户可以选择多种标记，如：对位标记、裁切标记、折叠标记、还可以加颜色条、注释条等。
4、全部设置好后存盘在建立作业时需要使用此模板。
5、建立作业按图3设置参数，其中的纸张克数或厚度是用来计算爬移量的，马铃薯张越厚爬移量就越大。
出血控制可以控制出血的值，一般选出血至折边，也就是出血量最多能到逝边。
如果折边距版心是0，那么出血值也是0，如果折边距版心的值是3毫米，那么最大出血值就是3毫米。
出血控制也可以由用户来指定。
preps拼版详细教程
Preps拼版折手基础应用图文详解时间：2011-07-21 作者：来源：刘思佳Preps是商业印刷业理想的imposition拼大版工具，它提供了建立工作流程所需的灵活性，满足您独特的要求。
Preps 可以将组合的PostScript, PDF, EPS, DCS, TIFF拼成大版，无需手工作业。
拼完的大版能输出到任何和PostScript兼容的设备中，象照排机、CTP设备、按需打印的打印机、数字打印机、大幅面拼版打样机或激光打印机。
本例将向朋友们介绍Preps拼版折手的一些基础知识，主要学习运用preps新建模板、拼版以及如何调用模板，希望能给朋友们带来帮助~~我查看了下以前的老贴，发现其中有讲到拼版的说法，但是，那种不是很完整，我就发个拼版折手的教程上来，我发的这个拼版折手，也许很多人都不知道，但是在印刷厂，输出公司，是很常见的。
这个软件的名字是PREPS。
适合用于PS和PDF后缀文件。
希望这个在这个版区能有所帮助。
1.新建模版EPREPS中任何拼版作业都要有相应模版，这里以大16开(285*210)为例印张信息中的宽和高需要计算.这里以285*210mm成品胶订为例,宽:10(大版边空)+[2(铣背)+210+3(出血)]*4+10(大版边空)=880;高:10+(3+285+3)*2+10=602从印张边缘到打孔中心距离:我这里给200,这样那个讨厌的圆圈就不在印版中了.开始编排折手:选"模版"___"创建拼版"有些软件生成的PDF(PS)中包含有成品尺寸和出血信息,PREPS可以读取这些信息,如ID的PDF.所以这里的成品尺寸这直接填写285*210接下来,先用白纸按你的折页方式折出一个折手,手工编上页码.然后选取编码工具编排页码顺序咬口在下方)对照你手工编的折手,在PREPS台版(印张)上的相应位置点一下,这时编码工具会自动变成下一位置的页码,继续点下去就行了.如果想更改,双击编码工具就可更改了.反面自动编页码,不用再设.接下来切换到"选择工具",设置边空选中订口边空线(P1和P16之间),右键调出对话框如下图所示.按要求更改.这里给胶订铣背量2mm(有时纸张不够大,也可给1mm,也可0mm,骑马订时为0mm).按同样方法设置好其它边空(切口\天头/地脚),然后选取菜单栏上的"模版"___"更改拼版"设置让拼版版心在印张中居中.同样,反面不用设置.接下来,添加各种标记这里我先添加角线和套准标记用选取工具拉个框全选页面,然后从菜单"模版"___"拼版小页调整"__"添加裁切标记"如果在"编辑"___"参数设置"里把"打印出血范围内的裁切切标记"勾选,就可以输出双角线了.当然,从"模版"__"添加智能标记"____"裁切标记"更加方便了.但是做自翻版折手时最好用前面的方法加角线,因为用前面的方法可以单个选中\编辑角线.加对准标记.从"模版"__"添加智能标记"____"自定义标记".设置如下:用同样的方法设置右边的对准标记.添加色标:用CD做一个色标,同时存为EPS和PDF格式.放到标记\模版文件夹下.提示:标记\模版文件夹最好放在工作盘上,免得重装系统时忘记备份如果在PREPS没有运行时在入自定义标记,运行PREPS后就会有该标记;如果在PREPS运行时在入自定义标记,则要从菜单"设置"___"添加自定义标记"读入以上也可以用菜单"模版"___"添加模版标记"来添加,但定位就不方便了.添加灰阶梯尺从菜单"模版"___"添加模版标记"来添加再选中四个梯尺,用"多重粘贴"的方式拷贝一份放大版的左边(刚才做的是右边).添加印刷测控条从"模版"__"添加智能标记"____"印刷测控条".设置如下图当然也可以用自己做的测控条)以下为常用文本标记变量变量解释$jobname 文件名$jobata and $jobtime 最后存储日期时间$data and $time 作业打印日期时间$localelongdate 用操作系统中选择的国际标准时间格式$sig and $web 当前帖和印刷机数量$side 当前帖正背$color 颜色$comment 用户在Print dialog box 中所键入信息$customer 在Job Information对话框中定义的用户ID或名字$jobid 在Job Information 对话框中定义的作业ID$job_title 在Job Information 对话框中定义的Job Title(variable) 在Job Notes 内用户定义的变量注释只支持英文加书贴折标(常用正规折手用智能标记很方便,但一些特殊的如多章节模版\双纸路\COME GO等,要用"添加模版标记"来添加)下面就开始拼版作业。
