微型张力或压缩高精度称重传感器
(整理)称重传感器
称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。
用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。
[1]在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。
传统概念上，负荷传感器是称重传感器、测力传感器的统称，用单项参数评价它的计量特性。
旧国标将应用对象和使用环境条件完全不同的“称重”和“测力”两种传感器合二为一来考虑，对试验和评价方法未给予区分。
旧国标共有21项指标，均在常温下进行试验；并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的最大误差，来确定称重传感器准确度等级，分别用0.02、0.03、0.05......1.0表示。
衡器上使用的一种力传感器。
它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。
考虑到不同使用地点的重力加速度和空气浮力对转换的影响，称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。
在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带(图1)联系起来，以便选用对应于某一准确度衡器的称重传感器。
国际法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70％，称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。
这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度。
[2]称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类，以电阻应变式使用最广。
光电式传感器包括光栅式和码盘式两种。
光栅式传感器利用光栅形成的莫尔条纹把角位移转换成光电信号（图2）。
光栅有两块，一为固定光栅，另一为装在表盘轴上的移动光栅。

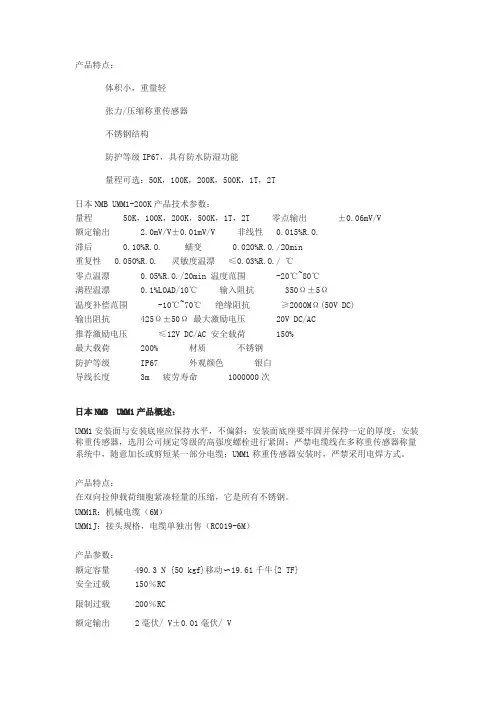

日本NMB传感器 UMM1-200K
产品特点：体积小，重量轻张力/压缩称重传感器不锈钢结构防护等级IP67，具有防水防湿功能量程可选：50K，100K，200K，500K，1T，2T日本NMB UMM1-200K产品技术参数：量程 50K，100K，200K，500K，1T，2T 零点输出±0.06mV/V额定输出 2.0mV/V±0.01mV/V 非线性 0.015%R.O.滞后 0.10%R.O. 蠕变 0.020%R.O./20min重复性 0.050%R.O. 灵敏度温漂≤0.03%R.O./ ℃零点温漂 0.05%R.O./20min 温度范围 -20℃~80℃满程温漂 0.1%LOAD/10℃输入阻抗 350Ω±5Ω温度补偿范围 -10℃~70℃绝缘阻抗≥2000MΩ(50V DC)输出阻抗 425Ω±50Ω最大激励电压 20V DC/AC推荐激励电压≤12V DC/AC 安全载荷 150%最大载荷 200% 材质不锈钢防护等级 IP67 外观颜色银白导线长度 3m 疲劳寿命 1000000次日本NMB UMM1产品概述：UMM1安装面与安装底座应保持水平，不偏斜；安装面底座要牢固并保持一定的厚度；安装称重传感器，选用公司规定等级的高强度螺栓进行紧固；严禁电缆线在多称重传感器称量系统中，随意加长或剪短某一部分电缆；UMM1称重传感器安装时，严禁采用电焊方式。
产品特点：在双向拉伸载荷细胞紧凑轻量的压缩，它是所有不锈钢。
UMM1R：机械电缆（6M）UMM1J：接头规格，电缆单独出售（RC019-6M）产品参数：额定容量490.3 N {50 kgf}移动〜19.61千牛{2 TF}安全过载150％RC限制过载200％RC额定输出2毫伏/ V±0.01毫伏/ V非线性度0.15％RO滞后0.1％RO重复性 0.05％RO推荐激励电压≤12 V最大外加电压18 V余额为零±0.06毫伏/ V输入电阻425Ω±50Ω输出电阻350Ω±5Ω绝缘电阻 2 000MΩ以上（DC50 V）（主体之间的桥梁和）温度补偿范围-10℃〜70℃允许温度范围-20℃〜80℃温度的影响为零0.05％RO/10℃输出温度影响0.1％LOAD/10℃电缆φ6.3，4芯屏蔽3米，直接压接端子，Y形尖（UMM1R-50K〜2T：机器人电缆（6M）与）防护等级IP67应变体材料不锈钢疲劳寿命额定容量的1 000 000次。
称重传感器原理
称重传感器原理
称重传感器是一种用来测量物体重量的传感器。
它通常通过测量物体对传感器产生的压力或力来计算物体的重量。
常用的称重传感器原理有以下几种：
1.电阻式称重传感器(Resistance-type weight sensor)：这种传感器
通过测量物体压缩传感器产生的电阻变化来测量物体的重量。
2.电容式称重传感器(Capacitance-type weight sensor)：这种传感
器通过测量物体压缩传感器产生的电容变化来测量物体的重量。
3.压力式称重传感器(Pressure-type weight sensor)：这种传感器
通过测量物体对传感器产生的压力来测量物体的重量。
常见的
压力式称重传感器有压力传感器和压力开关。
4.电位式称重传感器(Potentiometric weight sensor)：这种传感器
通过测量物体压缩传感器产生的电位变化来测量物体的重量。
5.光学式称重传感器(Optical weight sensor)：这种传感器通过测
量物体对传感器产生的光学变化来测量物体
6.磁性称重传感器(Magnetic weight sensor) : 这种传感器通过测
量物体对传感器产生的磁场变化来测量物体的重量。
7.传感器网络(Sensor Network) : 利用多个传感器的数据融合来
测量物体的重量。
这些只是称重传感器的常用原理，在不断发展的技术领域中，还有更多其他的称重传感器原理。
称重传感器的基本知识
称重传感器的基本知识1，什麽是称重传感器？称重传感器是用来将重量信号或压力信号转换成电量信号的转换装置。
2，称重传感器的测量原理是什麽？称重传感器采用金属电阻应变片组成测量桥路，利用金属电阻丝在张力作用下伸长变细，电阻增加的原理，即金属电阻随所受应变而变化的效应而制成的（应变，就是尺寸的变化）。
3，称重传感器的构造原理？金属电阻具有阻碍电流流动的性质，即具有电阻（Ω），其阻值依金属的种类而异。
同一种金属丝，一般来讲，越是细长，其电阻值就越大。
当金属电阻丝受外力作用而伸缩时，其电阻值就会在某一范围内增减。
因此，将金属丝（或膜）紧贴在被测物体上，而且这种丝或膜又很细或很薄，粘贴又十分完善，那麽，当被测物体受外力而伸缩时，金属电阻丝（膜）也会按比例伸缩，其阻值也会相应变化。
称重传感器就是将金属电阻应变片粘贴在金属称重梁上进行测量重量信号的。
4，称重传感器的外形构造与测重形式？称重传感器的外形构造随被测对象的不同，其外形构造也会不同。
A，比较常见的称重传感器的外形构造：圆柱形（杯柱形）；S形；长方形等。
B，测重形式：压缩式；伸张式。
圆柱形（杯柱形）一般均为压缩式测重形式。
S形，长方形均为压缩式，伸张式两用测重形式。
C，内部金属称重梁形式：一般分为单孔或双孔形式。
D，鹤林公司使用的称重传感器的外形构造与测重形式：圆柱形——称重仓（压缩式），原料粉煤灰秤（压缩式）。
S形——皮带秤（压缩式），包装机袋重秤（伸张式）。
长方形——汽车衡（压缩式），轨道衡（压缩式），煤粉天平秤（伸张式），固体流量计（压缩式）。
5，称重传感器的电路组成？称重传感器进行测量时，我们需要知道的是应变片受应变时的电阻变化。
通常总是采用应变片组成桥式电路（惠斯登电桥），将应变片引起的电阻变化转换成电压变化来进行测量的。
设：电桥的输入激励电压为Ei, ①则电桥的输出电压△E0为：R1 R2△E0=Ei×[(R1R3-R2R4)/(R1+R2)(R3+R4)]输入激励电压③输出电压令电桥的初始条件为R1=R2=R3=R4，④则△E0=0。
SCAIME称重传感器
SCAIME称重传感器法国SCAIME主要分为:显示器，传感器、扭力计、引伸计、力传感器、位置传感器﹑压力或物位传感器。
法国SCAIME公司生产传感器，SCAIME传感器接线盒，SCAIME称重传感器，SCAIME张力传感器，SCAIME放大器，SCAIME编码器，SCAIME扭矩传感器系列产品。
用于化工，食品加工，冶金，航空，医疗，包装行业。
法国SCAIME轴销传感器从20千克至100吨法国SCAIME单点式从200克至1500千克﹐高达6000d分度法国SCAIME压力传感器从5吨到200吨﹐高达5000d分度法国SCAIME弯曲梁-剪切梁从5千克到5000千克﹐高达6000d分度法国SCAIME拉力/压力传感器从20千克到6000千克﹐高达2500d分度1、应变片称重传感器：Epsimetal mV 额定量程：±500μm/m精度等级：±0.5%材质防护：合金钢，IP54内部阻抗：输入1000Ω使用温度：-40°C ~ +85°C特殊应用：螺栓或胶水直接固定2、应变片称重传感器：Epsimetal V 额定量程：±500μm/m精度等级：±0.5%材质防护：合金钢，IP54内部阻抗：输入1000Ω使用温度：-40°C ~ +85C特殊应用：螺栓或胶水直接固定法国SCAIME主要型号：传感器：ATM-6B-10V-1-2ACB-05-CON传感器接线盒：ALCJB-1，ALCJB-3，ALCJB-6称重传感器：AG20C3SH5EF张力传感器：SB30*2000 C3CH5e放大器：CMJ-CEB BOITER 0-10V编码器：F60×50 C3 5E，IPA50扭矩传感器：DR2-5NM称重显示器：IPE100 PLBOX、IPC50 PLBO、XIPC50 SSBOX、IPE50 Panel、IPE50 DIN、IPE50 XLR。
张力传感器

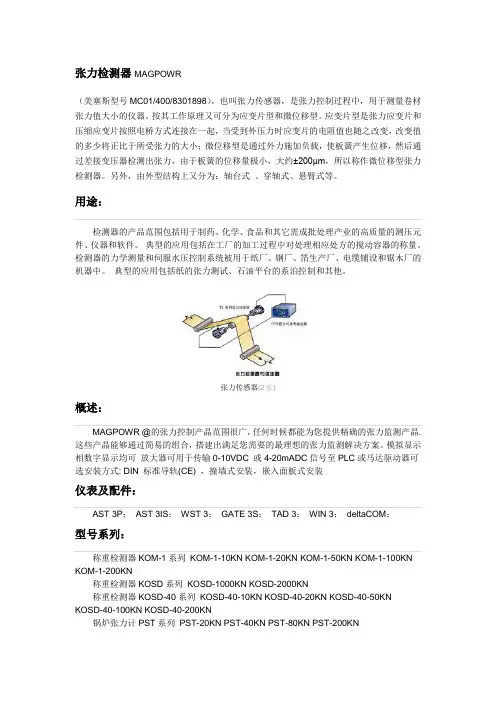

张力检测器MAGPOWR（美塞斯型号MC01/400/8301898），也叫张力传感器，是张力控制过程中，用于测量卷材张力值大小的仪器。
按其工作原理又可分为应变片型和微位移型。
应变片型是张力应变片和压缩应变片按照电桥方式连接在一起，当受到外压力时应变片的电阻值也随之改变，改变值的多少将正比于所受张力的大小；微位移型是通过外力施加负载，使板簧产生位移，然后通过差接变压器检测出张力，由于板簧的位移量极小，大约±200μm，所以称作微位移型张力检测器。
另外，由外型结构上又分为：轴台式、穿轴式、悬臂式等。
用途：检测器的产品范围包括用于制药、化学、食品和其它需成批处理产业的高质量的测压元件、仪器和软件。
典型的应用包括在工厂的加工过程中对处理相应处方的搅动容器的称量。
检测器的力学测量和伺服水压控制系统被用于纸厂、钢厂、箔生产厂、电缆铺设和锯木厂的机器中。
典型的应用包括纸的张力测试、石油平台的系泊控制和其他。
张力传感器(2张)概述：MAGPOWR @的张力控制产晶范围很广，任何时候都能为您提供精确的张力监测产晶.这些产晶能够通过简易的组合，搭建出满足您需要的最理想的张力监测解决方案。
模拟显示相数字显示均可放大器可用于传输0-10VDC 或4-20mADC信号至PLC或马达驱动器可选安装方式: DIN 标准导轨(CE) ，撞墙式安装，嵌入面板式安装仪表及配件：AST 3P；AST 3IS；WST 3；GATE 3S；TAD 3；WIN 3；deltaCOM；型号系列：称重检测器KOM-1系列KOM-1-10KN KOM-1-20KN KOM-1-50KN KOM-1-100KN KOM-1-200KN称重检测器KOSD系列KOSD-1000KN KOSD-2000KN称重检测器KOSD-40系列KOSD-40-10KN KOSD-40-20KN KOSD-40-50KNKOSD-40-100KN KOSD-40-200KN锅炉张力计PST系列PST-20KN PST-40KN PST-80KN PST-200KN钢丝绳张力检测器RTT系列10～36mm纸带张力测量模块FMU系列纸带张力测量模块HTK系列纸带张力检测器KIP-1系列KIP-1-10KN KIP-1-20KN双轴纸带张力检测器HTU系列HTU-2Klb HTU-6Klb HTU-10Klb HTU-20KlbHTU-9KN HTU-27KN HTU-45KN HTU-89KN 检测器AST 31S系列DIN导轨检测器AST 3P系列DIN导轨张力传感器系统的工作原理：配料系统采用24位高精度A/D转换器。
称重传感器的七种类型及常见作用途
称重传感器的七种类型及常见作用途
称重传感器是一种常见的电子设备，可用于测量重量或力度。
常见的七种类型及常见作用途如下：
1. 压阻力式称重传感器：通常用于轻载荷测量，例如厨房秤等。
2. 应变式称重传感器：常用于工业自动化控制系统，例如工业生产线上的称重设备。
3. 电容式称重传感器：通常用于高精度测量，例如实验室仪器。
4. 磁电式称重传感器：通常用于测量较大的力度，例如车辆称重。
5. 振荡式称重传感器：通常适用于测量流体和粉末等流动物料的重量。
6. 拉力式称重传感器：适用于对物体施加拉力并测量其重量。
7. 摩擦式称重传感器：常用于较小重量的测量，例如计价器。
LCGD LCMGD系列微型、低轮廓称重传感器产品说明书
P-CCGLCGD/LCMGD 系列微型、低轮廓款称重传感器为压力称重传感器，它拥有出色的长期稳定性。
全不锈钢结构确保了在严酷工业环境中的可靠性。
这些传感器设计为在光滑平整的表面上安装，负载按键是其基本设计中不可缺少的一部分。
规格激励: 10 Vdc输出: 标称2 mV/V5测量点校准:0%, 50% 100%, 50%, 0%线性度: ±0.25% FSO滞后现象: ±0.20% FSO重复性: ±0.10% FSO零点平衡: ±2% FSO工作温度范围: -54 ～ 121°C (-65 ～ 250°F)补偿温度范围: 16 ～ 71°C (60 ～ 160°F)热效应:量程: 读数的±0.018%/°C 零点: ±0.009% FSO/°C 安全过载: 容量的150%极限过载: 容量的300%电桥电阻: 最小值350 Ω偏转: 0.076 mm (0.003")压力 0-25 lb ~ 0-50,000 lb 0-100 N ~ 0-200,000 NLCGD-100图片为实际尺寸。
U 5测量点NIST 可溯源校准U 不锈钢U 高精度U 低轮廓U 小型微型工业级压力称重传感器 （标准型号和公制型号）LCGD-2KLCGD/LCMGD 系列结构: 不锈钢电气连接: 1.5 m (5')屏蔽电缆保护等级: IP65LCMGD-100图片为实际尺寸。
LCMGD-2K 15,000 20,000 30,000 100 200 500 1000 公制。
变频器和传感器在卷绕张力精确控制中的应用
变频器和传感器在卷绕张力精确控制中的应用作者：康松振来源：《中国机械》2013年第07期摘要：半成品或成品如纱和卷布等在纺织生产过程中，被分批放置在浆纱机上浆，卷染机将纱和卷布绕在收放辊上。
这些设备在卷绕过程中都有恒张力控制这样一个共同的问题，直径最小的到直径最大卷绕中纱线和织物张力要求保持不变。
利用变频器的中心卷绕功能可以较好的解决卷绕恒定张力的控制问题。
随着变频技术的问世，人们考虑把频率控制技术应用到中心卷绕上，交流电机可以发挥自己的优势：内部结构简单，坚固耐用，经济可靠。
经过几年的实践证明，变频调速技术可以满足国内外的中心卷绕技术，包括在整经机，浆纱机，卷染机和其他设备已广泛应用。
关键词：中心卷绕卷绕张力变频器控制卷径计算称重传感器前言：卷绕过程中接触面的摩擦力不是固定的，当电机转速恒定时滚筒的线速度不可能完全相同，尤其是主动卷辊表面光滑或操作初期，由于滚筒的摩擦较小，驱动时产生相对较小的滑动，张力不易控制，所以会有滚筒轴芯线圈不实，随着滚筒直径的增加，同时重量也开始增加，滚筒和驱动滚筒间产生了更大的摩擦，卷绕张力增加，如果速度调节不合适，由于表面的不规则性将挤压卷芯，造成卷材挤出或端面不齐整。
要让卷绕装置获得均匀的卷绕张力，要经常对滚筒增加配重，用以调节气动或液压式滚筒轴上施加垂直向下的力，以保证表面摩擦辊缠绕过程中，张力稳定的要求，使材料的密度、硬度和缠绕效果达到最好。
1.卷绕方式和卷径纺织机械专用变频器卷绕张力的控制主要是张力闭环控制和间接张力控制两种。
张力闭环控制方案应用于精度要求较高的张力控制，张力传感器检测缠绕张力，转换器反馈信号，通过交流伺服驱动和变频器构成一个闭环张力控制系统。
间接张力控制方案没有张力传感器，通过专用交流伺服驱动器，根据所需转矩间接地控制纱线或织物的表面张力。
该方案具有低成本、易于掌握张力的控制精度。
由于表面摩擦决定卷材的绕效果，卷筒和驱动辊必须有足够的摩擦力，驱动辊需要注意橡胶或草皮的保养更新。
张力传感器工作原理
张力传感器工作原理张力传感器，作为一种测量和张力控制的仪器，广泛应用于各种工业领域，如纸张、纺织、塑料等行业。
本文将详细介绍张力传感器的工作原理，以及其在不同领域的检测方法。
一、张力传感器的组成结构张力传感器主要由以下部分组成：1.传感器本体：传感器本体通常由特殊的刚性材料制成，用于承受和张力作用。
2.线圈：线圈包括初级线圈和次级线圈。
初级线圈负责励磁，次级线圈负责感应。
3.接线盒：接线盒用于连接传感器本体和信号放大器，以便对传感器信号进行处理。
4.信号放大器：信号放大器用于放大传感器产生的微小信号，以便更准确地测量张力值。
二、张力传感器的测量原理张力传感器的工作原理主要基于电磁感应原理。
当水平张力作用在传感器上时，次级线圈会产生相应的感应电压。
感应电压的大小与张力成正比，从而可以测量出张力的大小。
具体测量过程如下：1.初级线圈通电励磁：通过给初级线圈通电，产生磁场。
2. 张力作用：当有张力作用在传感器上时，传感器会发生形变，次级线圈与初级线圈之间的磁场发生变化。
3.产生感应电压：次级线圈根据磁场变化产生感应电压。
4.信号放大处理：将感应电压经过信号放大器放大，得到与张力成正比的输出信号。
5.输出信号处理：通过后续的信号处理和算法，计算出实际张力值。
三、张力传感器的检测方法张力传感器的检测方法主要包括直接控制和间接控制两种。
1.直接控制：直接控制是通过张力传感器测量实际张力值，然后与设定值进行比较，根据差值调整电机的转速。
直接控制适用于需要实时调整张力控制的场合。
2.间接控制：间接控制是通过测量电机的转速，然后计算出张力值。
将计算得到的总张力与设定值进行比较，根据差值调整电机的转速。
间接控制适用于对实时性要求不高的场合。
四、张力传感器的应用领域张力传感器在众多领域都有广泛的应用，如：1.纸张行业：在纸机的生产线上，用于控制纸张的张力，以确保纸张质量和生产效率。
2.纺织行业：在纺织设备上，用于检测纱线或布料的张力，以保证纺织品的质量和产量。
西门子公司SIWAREX FTA全集成称重控制系统
（） 称重模 块直 接接 收称重 传感 器信 号 ３
这 一 方 案 的 主要 特 点 是 称 重 模 块 直 接 接 收称
ｌ
Ｅ １２Ｄ称重模块 、珠海长陆公司 Ｐ Ｘ ＳＬ ＷＣ的称重模
块 、 黄 石 科 威 自控 公 司 Ｃ ２ ～ ４ ２ — Ａ 的 １ ０ １ Ｍ１Ｒ ｌ Ｄ
重 传感 器 信 号 ， 由于 称 重模 块 考 虑 了各 种 称 重 仪 表 检 测 元 件 的要 求 ，所 以 与 上 面 两 种 方 式 相 比 ， 连 接 更 简 洁 、需 要 的 设 备 更 少 ，而 且 可 以 通 过 Ｐ Ｃ称 重模 块 的专 用 称 重 软 件 完 成 称 重仪 表要 求 Ｌ
ｉ 传感器接入 Ｐ Ｃ的方式大致有以下几种 （ Ｌ 如图 １ 所
； 示： ）
（）保 留与称重传 感器相 配用 的重量 变送 器或 １
（ 如汽车衡） 。
匝ห้องสมุดไป่ตู้巫
（） １
；
Ｉ 淫 — １ 回 卜 回
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．
一臣 匝
一
－Ｊ
（） ２
臣亘
Ｌ ． ．． ． ．． ．． —． ．． ．． Ｉ ．． ． ．． ．． ．． ．． ．． — ．
曩 释
舞
｜Ｉ ｌ
● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
・ ・ ＊ 。 － ・ 。
● ● ｉ 臻糍鬻
● 女 ￥ ０ ：＃ ● ： ： Ｐ ｏ ｕ ｔ ｎ ｒ ｄ ｃｎ ● ■ ● ： ：・ ●● ÷ ｒ ｄ ｃ Ｉ ｔｏ ｕ ｉｇ ＃ ● ： ● ０ ● ０ ： ÷ ￥ ● ● ． ● ： ●●
称重传感器的七种类型及常见作用途
称重传感器的七种类型及常见作用途
1. 拉力传感器：用于测量物体受到的拉力或张力，常见于吊秤、吊索等应用中。
2. 压力传感器：用于测量物体受到的压力，常见于汽车轮胎压力监测、工业流程控制等应用中。
3. 扭矩传感器：用于测量物体受到的扭矩，常见于机械转动部件的力矩测量、电动工具力矩控制等应用中。
4. 声音传感器：用于测量环境中的声音强度或频率，常见于声音监测、语音识别等应用中。
5. 温度传感器：用于测量物体或环境的温度，常见于温度控制、气象监测等应用中。
6. 湿度传感器：用于测量环境中的湿度水分含量，常见于空气调节、农业测量等应用中。
7. 加速度传感器：用于测量物体的加速度或振动，常见于运动追踪、车辆碰撞检测等应用中。
这些传感器的常见作用途可根据具体应用而有所不同，但总体上可以归纳为以下几种：
- 运动监测和控制：例如汽车安全系统中的碰撞检测、运动追踪设备中的姿势检测等。
- 环境监测和控制：例如温度、湿度传感器在空调系统中的温湿度控制、气象监测中的天气数据采集等。
- 力量和负荷测量：例如拉力传感器在吊索、吊秤等应用中的重量测
量、扭矩传感器在机械设备中的力矩测量等。
- 声音和振动检测：例如声音传感器在音频设备中的声音检测、振动传感器在结构安全检测中的振动测量等。
- 流体压力和液位控制：例如压力传感器在液压系统中的压力控制、液位传感器在液体容器中的液位检测等。
- 生物医学应用：例如体温传感器在医疗设备中的体温监测、心率传感器在健康追踪设备中的心率测量等。
张力传感器
220
10.5
4
265
33
80
168
220
10.5
4
东 莞 市 搏 信 机 电 设 备 有 限 公 司 电话：+86-769-8524 6775 传真：+86-769-8524 6795 网址： E-mail: sales@
穿轴式张力传感器
CK
安装示意图
额定荷重的计算
红点方向代表张力合力方向 a = 卷材绕线角度 β= 张力合力与竖直方向的夹角 FT = 张力合力大小 T = 卷材张力 P = 辊重
这种卷材包角方式，张力检 测器检测方向并不承受辊重 和轴承重量，适合卷材张力 较小的应用场合使用。
这种卷材包角方式，由于 辊重及轴承重量而使检测 器产生的输出信号必须电 路调零。
125
18
47.5
98
95
6.5
4
175
23
65
123
135
8.5
4
175
23
65
123
135
8.5Biblioteka 417523
65
123
135
8.5
4
225
23
75
148
175
10.5
4
225
23
75
148
175
10.5
4
265
33
80
168
220
10.5
4
265
33
80
168
220
10.5
4
265
33
80
168
A
CK.100.25.12
美国OMEGA高精度小型压缩称重传感器
z
对接连接器 PT06F10-6S
配件 型号
F
I
说明
PT06F10-6S 用于LC411/LCM411系列称重传感器的对接连接器 CA-6PC24-3-015 用于LC411/LCM411系列称重传感器的带扭锁式连接器电缆组件
F-36
接线代码 针 连接 A + 输出 PTIH-10-6P B – 输出 或等同 – 输入 C&E D&F + 输入
绿 PTIH-10-6P白 黑 或等同 红
绿 白 黑 红
51 (2.00)
球半径
H1ቤተ መጻሕፍቲ ባይዱ
51 (2.00)
25 (1.0)
H
28.6 (1.125) 仅用于LC411/LCM411 （双）的2号连接器
球半径
LC411-20K，连接器型， 图片为实际尺寸。
球半径
H1
H1
球半径
25 (1.0)
H1
25 (1.0)
H
H
25 (1.0)
H
外形尺寸：mm (inch)
D
0.254 D (0.010) 接线代码 接线器 + 输出 – 输出 – 输入 + 输入
0.254 (0.010) 接线代码 接线器 + 输出 – 输出 – 输入 + 输入
51 (2.00)
K
G
I
6.4 (0.25) 6.4 (0.25) 28.6 (1.125) 6.4 (0.25) 仅用于LC411/LCM411 （双）的2号连接器 9.4 (0.37) 13 (0.50) 16 (0.63) 19 (0.75) 6.4 (0.25)
56 (2.188) 6-40 UNF-2 69 (2.719) 10-32 UNF-2 105 3个安装孔均匀地分布在直径为 UNF-2 (4.125) 5⁄16-24 “G”、“I”螺纹 x “K” 厚度的圆周上 底视图 124 (4.875) 7⁄16-20 UNF-2 164 (6.438) 5⁄8-18 UNF-2 191 (7.500) 3⁄4-16 UNF-2 216 (8.500) 7⁄8-14 UNF-2 56 (2.188) M4 x 0.7
英泰张力传感器工作原理
英泰张力传感器工作原理
弹簧张力传感器是一种广泛应用于力学测量领域的传感器，其工作原理基于弹簧的拉伸或压缩变形与受力成正比的特性。
弹簧张力传感器通常由一个弹簧和一个传感器元件组成。
当外力作用于弹簧上时，弹簧会产生拉伸或压缩变形。
通过传感器元件可以测量到弹簧的变形量，并将其转化为相应的电信号输出。
传统的弹簧张力传感器通常采用电阻应变片作为传感器元件。
电阻应变片是一种金属薄片，其材料具有良好的电阻性能，并且在受力变形时电阻值也会发生相应的变化。
电阻应变片通常被粘贴或装配在弹簧上，当弹簧发生拉伸或压缩变形时，电阻应变片会随之变形，从而导致其电阻值发生变化。
通过测量电阻值的变化，可以确定外力的大小。
现代的弹簧张力传感器也可以采用其他类型的传感器元件，如压电传感器、电容传感器等，以实现更高的精度和可靠性。
这些传感器元件也同样可以根据弹簧的变形量输出相应的电信号。
总之，弹簧张力传感器的工作原理是通过测量弹簧的变形量来获取受力大小的信息，并将其转化为电信号输出。
这种传感器在许多应用领域中都有广泛的应用，如工业自动化、航空航天、医疗仪器等。
应变式张力传感器
应变式张力传感器，从字面上拆开了解，应变式是其工作原理，张力传感器是其产品类型，是属于称重传感器系列产品中的一个重要类型子产品。
高精度旁压式张力传感器是一种可靠性高、互换性好的压力传感器，使用方便，适用于钢丝绳张力的测量与控制，其工作原理也是应变式。
旁压式张力传感器为双孔剪切梁结构，安装使用方便、操作简单、维修容易，专用于测量钢丝绳的张力。
钢丝绳通过U型螺栓固定在传感器上，党钢丝绳受拉力时，力通过导向轮作用于传感器上。
它的、主要适用于起重、水利、煤矿等行业的超载控制和过程显示。
以下是它相关性能数据的展示：
根据市场上的需求，针对钢丝绳拉力的不同，目前旁压式张力传感器可以分为以下几种类型：
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除
大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
STC-500kg称重传感器
STC-500kg传感器_美国Celtron STC-500kg称重传感器广州洋奕内部资料STC-500kg称重传感器Celtron STC-500kg称重传感器特点与应用：STC-500kg称重传感器不锈钢制品STC-500kg防潮胶密封量程：25~40KlbSTC-500kg传感器综合精度：0.02%celtorn STC-500kg防护等级：IP65NTEP III 5000SIIIL10000STC/STR/HTC S型称重传感器(load cells)S型称重传感器Celtron STC S型称重传感器量程：25-5000KG，250-40Klb 合金钢设计,不锈钢可选双向（张力/压缩）Celtron STC-500kg传感器合理化输出NTEP Class III 5000S, lllL10000 认证250lb-20Klb可选功能:调频批准可以使用美国Celtron STC-500kg S型称重传感器应用:机电转换表, 筒仓/漏斗/罐称重,起重机秤,叉车秤,计量/灌装,拉伸/拉力测量美国Celtron STC称重传感器所有型号：STC-5kg STC-10kg STC-25kg STC-50kg STC-75kg STC-100kg STC-250kg STC-500kg STC-750kg STC-1t STC-1.5t STC-2t STC-2.5t STC-5t STC-7.5t STC-10t STC-20tSTC-50kgSS STC-75kgSS STC-100kgSS STC-250kgSS STC-500kgSS STC-750kgSS STC-1t SSSTC-1.5Tss STC-2tSS STC-2.5tSS STC-5tSS STC-7.5tSS STC-10TssSTC-50lb STC-100lb STC-150lb .STC-200lb STC-300lb STC-500lb STC-750lb STC-1Klb STC-1.5Klb STC-2Klb STC-2.5Klb STC-3Klb STC-5Klb STC-7.5Klb STC-10Klb STC-15Klb STC-30Klb STC-40KlbSTC-50kgXS STC-75kgXS STC-100kgXS STC-250kgXS STC-500kgXS STC-750kgXS3。
张力计选型的标准
张力计选型的标准在工程领域中，张力计是一种重要的测试工具，可用于测量两端受力物体的张力大小。
张力计通常由称重传感器和信号处理器组成。
正确选型张力计对于工程设计和质量控制至关重要。
本文将介绍张力计选型的标准。
1. 测量范围测量范围是选择张力计的第一要素，也是最重要的因素之一。
因此，在选择张力计时，首要考虑要测量的张力范围。
张力计的测量范围应大于预期张力范围。
2. 精度张力计的精度是选择张力计的另一个关键因素。
精度可通过满量程误差和线性误差来描述。
满量程误差是指张力值达到满量程时，测量值与实际值之间的误差。
线性误差是指在制造过程中，由于误差而引起的任何线性偏差。
精度要求高的测量应选择具有高精度的张力计。
3. 尺寸和形状张力计的尺寸和形状需要适应测试应用的物体形状。
因此，在选择张力计时，应根据要测试的物体形状选择不同形状和尺寸的张力计。
4. 环境条件适应不同环境的张力计对于某些应用至关重要。
在选择张力计时，需要考虑环境因素，如温度、湿度和腐蚀性。
需要选择具有适当环境保护功能的张力计，并且必须根据不同的环境条件选择不同的安装位置和安装方式。
5. 额定负载和安全系数在选择张力计时，需要考虑工作条件下的额定负载。
额定负载是张力计在安全工作条件下能承受的最大负载。
在选择张力计时，需要选择具有适当额定负载的张力计，并根据应用需要确定安全系数。
安全系数是指张力计承受额定负载的能力与实际应用中允许的最大负载之间的比率。
一般来说，安全系数应大于1.5。
6. 可靠性张力计在实际应用中具有不同的寿命和可靠性。
在选择张力计时，需要根据不同的应用场景选择具有高可靠性的产品，以确保长期的可靠测量。
7. 成本成本是选择张力计时需要考虑的其他重要因素。
成本应该在满足其他选择标准的前提下进行合理比较。
结论在选择张力计时，需要首先考虑测量范围和精度。
然后根据被测物体的形状和尺寸，与特定工作环境的条件相结合，选择具有安全系数和高可靠性的张力计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C H C 规格
激励：
≤10 lb/50 N ：5 Vdc ≥25 lb/100 N ：10 Vdc
输出：
2.2 lb/10 N ：1.5 mV/V （标称）
≥5 lb/20 N ：2 mV/V （标称）精度（综合线性度和滞后性）：
≤100 lb/500 N ：±0.15% FSO ≥250 lb/1000 N ：±0.20% FSO
重复性：
≤2.2 lb ：± 0.15% FSO ≥5 lb/10 N ：0.20% FSO
5测量点校准（在张力方面）：
0%、50%、100%、50%、0%零点平衡：±2% FSO
工作温度范围： -54 ~ 121°C (-65 ~ 250°F)
补偿温度范围： 16 ~ 71°C (60 ~ 160°F)
热效应：
跨距：±0.009% FSO/°C 零点：±0.009% FSO/°C
安全过载：容量的150%
极限过载：容量的300%
电桥电阻：最小350 Ω
结构：不锈钢
电气连接：1.5 m (5')
4芯屏蔽电缆
≤10 lb/50 N ：附有温度补偿板的不锈
钢多层PTFE 保护等级：IP65张力／压缩
2.2 lb 至
1000 lb 10至5000 N
DPiS 仪表仅适合单向测量。
订购示例：LCFD-1KG ，容量为1000克的称重传感器，配套杆端，REC-006F 。
LCFD-500，容量为500 lb 的称重传感器，配套杆端，REC-014F 。
LCMFD-20N ，容量为20 N 的称重传感器，配套杆端，MREC-M5F 。
LCFD-100，图片为实际尺寸。
微型张力或压缩高精度称重传感器标准及公制型号
F-39LCFD ／LCMFD 微型称重传感器外形
小巧却能提供高度精确的读数，专为
精密工业应用而设计。
该产品采用全
不锈钢，可测量张力及压缩负载，并
提供用于负载附件的外螺纹螺柱。
其
独有的内部设计可提供超卓的长期稳
定性，并减少轻微离轴负载的影响。
LCFD ／LCMFD 系列。
