气动测量原理
气动测量仪工作原理
气动测量仪工作原理一、引言气动测量仪是一种广泛应用于工业领域的测量仪器，其主要作用是测量气体的压力、流量、温度等参数。
气动测量仪具有精度高、响应速度快等优点，因此在许多行业中得到了广泛应用。
本文将详细介绍气动测量仪的工作原理。
二、气动测量仪的基本结构气动测量仪由以下几个部分组成：1. 传感器：传感器是气动测量仪最重要的部分，它能够将被测物理量转换为电信号或机械位移信号。
2. 放大器：放大器是对传感器输出信号进行放大和处理的设备，其主要作用是将微弱的传感器信号放大到适合于后续处理的级别。
3. 显示装置：显示装置是将处理后的信号转换为人们能够看懂的形式，并显示出来。
4. 控制装置：控制装置根据显示装置所显示出来的结果，对被控对象进行控制。
三、气动测量仪的工作原理1. 压力传感器压力传感器是一种将被测压力转换为电信号的传感器。
其工作原理基于普通弹簧测力计的原理，即当受力物体发生变形时，所受到的弹性回复力也会随之变化。
压力传感器的基本结构如下图所示：其中，弹簧与被测介质相连，当被测介质中的压力发生变化时，弹簧也会产生一定程度的形变。
这种形变会导致电阻片上出现微小的形变位移，从而改变电阻值。
因此，通过测量电阻值的变化就可以得到被测介质中的压力大小。
2. 流量传感器流量传感器是一种将被测流体流量转换为电信号或机械位移信号的传感器。
其工作原理主要有以下几种：（1）旋转式流量计旋转式流量计是利用液体或气体对叶轮产生作用力使叶轮旋转，并通过旋转角度和时间来计算出流量大小。
其基本结构如下图所示：其中，液体或气体从入口进入，并对叶轮产生作用力使其旋转。
随着流速增加，叶轮的旋转速度也会增加，从而产生一个脉冲信号。
通过测量脉冲信号的数量和频率，就可以得到流量大小。
（2）差压式流量计差压式流量计是利用被测介质在管道中流动时产生的压力差来计算出流量大小。
其基本结构如下图所示：其中，管道中夹有一个孔板，当被测介质从孔板中通过时，会产生一个静压和动压差。
气动测量原理
气动测量原理气动测量是一种广泛应用于流体力学研究和工程实践中的测量技术，主要用于测量气体的流速、流量和压力等参数。
它在航空航天、汽车工程、能源系统等领域发挥着重要的作用。
本文将介绍气动测量的基本原理以及常用的气动测量方法。
一、气动测量的基本原理气动测量基于流体静力学和流体动力学的基本原理进行测量。
在静力学中，理想气体状态方程和大气气压分布规律是气动测量的基础。
而在动力学中，流体的速度场和静压场则成为气动测量的主要对象。
1.理想气体状态方程理想气体状态方程描述了理想气体的压力、体积和温度之间的关系，即PV = nRT。
P表示气体的压力，V表示气体的体积，n表示气体的摩尔数，R表示气体常数，T表示气体的温度。
理想气体状态方程在气动测量过程中常用于计算气体的密度、速度和流量等参数。
2.大气气压分布规律大气气压分布规律是描述大气压力随高度变化的数学表达式。
根据大气气压分布规律，我们可以了解到大气压力与高度之间的关系，从而对气体的压力进行测量和计算。
3.流体的速度场和静压场当气体在某一流动系统中运动时，其速度和压力均随位置和时间而变化，形成了气体的速度场和静压场。
在气动测量过程中，通过测量气体的速度场和静压场的分布，可以获得气体的流速、流量和压力等参数。
二、常用的气动测量方法气动测量方法主要包括静压测量、动压测量和速度测量等。
1.静压测量静压测量是指在气体静力平衡的状态下测量气体的静压。
常用的静压测量方法包括气体静压传感器和壳面方法。
气体静压传感器是通过测量气体的静压，进而计算气体的流速和流量等参数。
壳面方法是通过测量壳面表面上的静压，来了解气体在流动中的压力分布情况。
2.动压测量动压测量是指在气体流动过程中测量气体的动压。
常用的动压测量方法包括差压传感器和雷诺数测量方法。
差压传感器是通过测量气体在流动过程中产生的动压差，进而计算气体的流速和流量等参数。
雷诺数测量方法是通过测量气体流动过程中的雷诺数大小，来了解气体的流动状态。
气动量仪的原理和应用
气动量仪的原理和应用1. 什么是气动量仪？气动量仪是一种用于测量流体动力学参数的设备，主要用于测量气体的流量、压力和温度等参数。
它基于气体的动力学原理和气体流动的特性进行设计和制造。
2. 气动量仪的工作原理气动量仪的工作原理基于流体动力学和气体流动的基本原理。
它主要通过测量气体对传感器的影响来得到所需的参数值。
2.1 流体动力学原理气动量仪的工作原理首先基于流体动力学的原理。
流体动力学研究流体在各种条件下的运动和力学特性。
在气动量仪中，利用了流体动力学的基本方程来建立模型，用于计算流体的压力、流量和温度等参数。
2.2 气体流动特性气体流动特性是气动量仪设计的基础。
气体在流动过程中具有的物理性质，如速度、密度、压力等，对于气动量仪的测量结果有着重要的影响。
气动量仪通过对气体流动特性的分析和测量，从而得到准确的参数值。
3. 气动量仪的应用领域气动量仪在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 工业自动化在工业生产过程中，气动量仪被广泛应用于流体控制和测量。
它可以用于监测和控制流体的流量、压力和温度，从而实现自动化控制和优化生产过程。
3.2 环境监测气动量仪可用于环境监测领域，如测量空气质量、气体排放和大气污染等。
通过测量气体的流量、压力和温度等参数，可以及时监测环境中的污染物浓度，帮助保护环境和人体健康。
3.3 航空航天在航空航天领域，气动量仪被广泛应用于飞行器的气动性能测试和控制领域。
它可以测量飞行器周围气流的流速、压力和温度等参数，为飞行器的设计和改进提供重要的数据支持。
3.4 科学研究在科学研究领域，气动量仪可以被用于流体力学实验和气体动力学模拟。
研究人员可以通过测量气体流量、压力和温度等参数，来研究气体的流动规律和相应的物理性质。
4. 气动量仪的优势和不足4.1 优势•高精度：气动量仪可以实现对气体参数的高精度测量，可以满足多种应用需求。
•可靠性高：气动量仪采用先进的传感技术和设计，具有良好的稳定性和可靠性。
气动量仪测头
气动量仪测头简介气动量仪是一种用于测量液体或气体流量的仪器，可广泛应用于化工、石油、医药、冶金、能源等行业。
而气动量仪测头则是气动量仪的核心部件之一，用于对流体进行流量测量。
工作原理气动量仪测头采用了兰肯式风管，即将一段管子附加到流动物体的前端，使流体从管子进入气动量仪测头，根据流体进入时的压强差来测量流量。
其工作原理如下：当流体进入头部时，会遇到一系列的孔和障碍物，从而造成一定的压差。
这些压差可以被感应到并测量。
根据传感器感应到的压差，可以通过一系列的计算，得到流体的流量。
特点气动量仪测头具有以下特点：1.精度高：气动量仪测头可以精确地测量气体或液体的流量，误差在2%以内。
2.适用范围广：气动量仪测头可用于测量各种压力、流量范围的气体或液体。
3.反应速度快：气动量仪测头的反应速度较快，几十毫秒内即可测量流量变化。
4.耐用性强：气动量仪测头基本不需要维护和更换，使用寿命长。
5.安装适用性好：气动量仪测头可以安装在各种不同的管道和工艺系统中，安装简单方便。
应用气动量仪测头广泛应用于以下领域：1.化工行业：用于化学反应过程中的流体控制。
2.石化行业：用于精炼和储运管道中的流体控制。
3.医药行业：用于制药过程中的流量控制。
4.电力行业：用于涡轮和水轮发电机的流量控制。
5.汽车行业：用于发动机进气道控制和汽车空调控制。
总结气动量仪测头是气动量仪的核心部件之一，具有精度高、适用范围广、反应速度快、耐用性强和安装适用性好等特点。
它广泛应用于化工、石油、医药、电力、汽车等行业中，对流体进行流量测量。
气动量仪测量原理
气动量仪测量原理
气动量仪的工作原理
一、气动量仪的构成
1、控制面板：控制面板是控制测量结果及数据收集的主要部件。
它一般包括
一个显示屏和三个按钮：即上下调节按钮，模式按钮和记录按钮。
2、气动活塞：气动活塞是测量空气流量的关键部件，它由以下三个部分组成：低压室、高压室和测量室。
其中，低压室起着改变气流方向的作用，高压室将活
塞拉伸，测量室用于衡量气流速度。
3、模拟处理器：模拟处理器是一种电路，负责将气动活塞的变动变成有用的
电信号，这些电信号用来显示流速单位和各种数据。
4、仪器接口系统：仪器接口系统是指仪器内部所需要的接口技术。
它可以将
模拟处理器所生成的数据发送出去，以便查看、打印或存储。
二、气动量仪的原理
当气体连接到活塞上时，低压室和高压室之间会结成通道，使活塞从高压室室中拉伸出来，拉伸的程度由气体的流量决定。
然后模拟处理器会将活塞的变化变
成有用的电信号，此电信号会根据气流的流量大小变换而变化。
最后仪器接口系统会将电信号发送到显示屏，从而显示流量及其他相关数据。
总之，气动量仪的原理是通过调整气体流量和动态变化的活塞，产生有用的电信号，测量气体的流量。
将电信号发送到控制面板的显示屏上，实现气动量仪测量的目的。

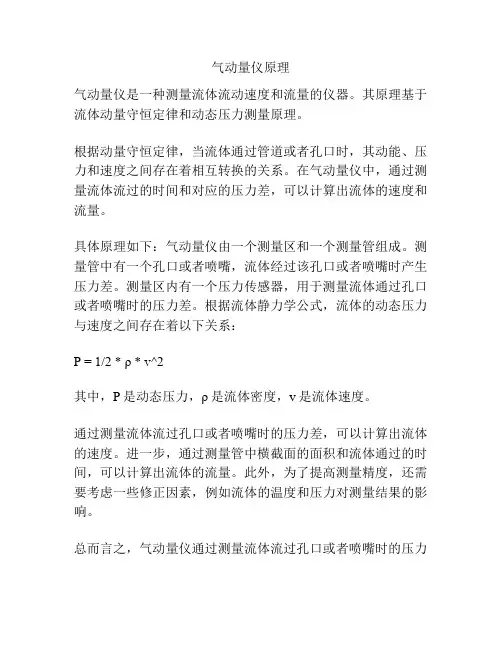

气动量仪原理
气动量仪原理
气动量仪是一种测量流体流动速度和流量的仪器。
其原理基于流体动量守恒定律和动态压力测量原理。
根据动量守恒定律，当流体通过管道或者孔口时，其动能、压力和速度之间存在着相互转换的关系。
在气动量仪中，通过测量流体流过的时间和对应的压力差，可以计算出流体的速度和流量。
具体原理如下：气动量仪由一个测量区和一个测量管组成。
测量管中有一个孔口或者喷嘴，流体经过该孔口或者喷嘴时产生压力差。
测量区内有一个压力传感器，用于测量流体通过孔口或者喷嘴时的压力差。
根据流体静力学公式，流体的动态压力与速度之间存在着以下关系：
P = 1/2 * ρ * v^2
其中，P是动态压力，ρ是流体密度，v是流体速度。
通过测量流体流过孔口或者喷嘴时的压力差，可以计算出流体的速度。
进一步，通过测量管中横截面的面积和流体通过的时间，可以计算出流体的流量。
此外，为了提高测量精度，还需要考虑一些修正因素，例如流体的温度和压力对测量结果的影响。
总而言之，气动量仪通过测量流体流过孔口或者喷嘴时的压力
差，结合流体静力学公式，可以计算出流体的速度和流量。
这种原理简单而直观，因此在工业生产和科学研究中广泛应用。
气动量仪测量原理
气动量仪测量原理
气动量仪是一种用来测量和控制各种气体介质流量的设备。
它是通过测量气体在某一段时间内从机械流量传感器阀门开室空间的容积变化，来计算得出一定时间内的流速，从而获得总的流量信息的。
气动量仪也可以采用传统的液体流量测量技术，如旋转式流量计、涡街流量计等，设备的检测原理是将流体的流量，通过特定的流量传感器，流的方式转换成模拟电信号，然后传输给实际的气动量仪，从而获得液体的流量数据。
气动量仪的另一种测量原理是用于测量温度和压力的流动传感器方式。
主要原理是使用温度和压力传感器，在某一时刻对流体温度和压力进行测量，从而计算流体的瞬时流速和总流量，更准确地评价和控制气体流体的流速和流量。
因此，气动量仪是一种把流量测量和控制融合在一起的先进仪器，利用传统的液体流量测量技术和温度和压力传感器技术，实现对各种气体介质流量的测量和控制，为诸多行业提供可靠的流量控制设备。
就气动量仪测量原理来说，它主要是运用了传统的液体流量测量技术和温度和压力传感器技术，它通过一定的测量传感器，把流体的容积变化，从而计算出得瞬时的流速，进而获得液体的流量信息，可以更准确的控制气体流体的流速和流量，并实现对各种气体介质的流量的测量和控制，为诸多行业提供准确的流量控制设备。
此外，该仪器还可以根据传感器的信号进行一次调节，以调节当时的流体流量，从而更好地提供操作性能。
气动量仪原理
气动量仪原理
气动量仪是一种用于测量流体动量的仪器，它可以通过测量流体在管道中的压力变化来计算流体的动量。
气动量仪的工作原理主要基于流体动力学和压力传感技术，下面将详细介绍气动量仪的原理。
首先，气动量仪利用差压原理来测量流体的动量。
当流体通过管道时，会产生一定的动量，这种动量会导致管道内部产生一定的压力变化。
气动量仪通过在管道中设置差压传感器来测量这种压力变化，然后根据压力变化的大小来计算流体的动量。
差压传感器可以将压力变化转化为电信号，然后通过处理电信号来得到流体的动量信息。
其次，气动量仪利用流体动力学原理来计算流体的动量。
流体动力学是研究流体运动规律的科学，它可以描述流体在管道中的运动状态和动量变化。
气动量仪通过测量流体在管道中的速度和密度等参数，然后利用流体动力学原理来计算流体的动量。
通过测量流体的速度和密度，气动量仪可以准确地计算出流体的动量，从而实现对流体动量的精确测量。
最后，气动量仪利用压力传感技术来实现对流体动量的测量。
压力传感技术是一种能够将压力变化转化为电信号的技术，它可以实现对流体压力变化的高精度测量。
气动量仪通过在管道中设置压力传感器来实现对流体压力变化的测量，然后利用压力传感技术将压力变化转化为电信号，最终得到流体的动量信息。
压力传感技术的高精度和稳定性保证了气动量仪对流体动量的准确测量。
综上所述，气动量仪的原理主要包括利用差压原理、流体动力学原理和压力传感技术来实现对流体动量的测量。
通过这些原理的综合作用，气动量仪可以实现对流体动量的精确测量，为工业生产和科学研究提供了重要的技术支持。
气动量仪原理详细版.ppt
2020/5/19
• 动量仪的各种实际应用
1）内径和外径 气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。两喷嘴气动 测头—具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动环 规则主要用于测量外径。
2020/5/19
• 动量仪的各种实际应用
2）平均值 多喷跟均匀分布在一个截面上的测量工具，可以为使用者完成平均值的测 量。 这种测量工具主要用于薄壁元件或特殊圆表面元件，喷嘴数目将取决于测 量工具的大小，可以是4个、6个或更多。
过的高等级量块来检定。
单标定规
双标定规
单标定规系统 只用一个单标定规来标定量仪放大器或显示装置，用于指示工件 名义尺寸或公差值的零位。 双标定规系统 工件公差的最大和最小尺寸可以分别由两个标定规来标定。
对于单标定规系统，对超出工件公差带范围外的测量，单标定规系统则没有相应 的标定规进行比对。操作者必须依赖显示装置的直线性，可以将实际尺寸间在差 异准确无误地转换成正确定的读数。但是如果选用单标定系统的话，一旦显示装 置的直线性有偏差，则将产生不正确的测量值。这种情况特别容易出现在接近公 差带边缘的工件加工中。
当一障碍物从远至近靠近喷嘴孔时，喷出的空气流量 就会因之而逐渐减少，同时背压值升高，喷嘴孔被完全 挡住后，流量将为零，背压值将同调压阀的出口压力值 相等
当流量增大或减小时，可以准确测量喷嘴 孔与障碍物之间的间隙的变化，也就是测头 到被测零件表面的间隙的变化；同样，背压 增大表明了测头喷嘴与工件间间隙值减小。
• 动量仪的各种实际应用
7）平面度 固定工装上的气动喷嘴用于测平面度。工件在喷嘴上移动，这样 就能方便快速的测出精确的平面度。
2020/5/19
• 动量仪的各种实际应用
气动量仪(精)
气动量仪测量原理是比较测量法。其测量方法是将长度 信号转化为气流信号，通过有刻度的玻璃管内的浮标示 值，称为浮标式气动测量仪；或通过气电转换器将气信 号转换为电信号由发光管组成的光柱示值，称为电子柱 式气动测量仪。气动量仪是一种可多台拼装的量仪，它 与不同的气动测头搭配，可以实现多种参数的测量。气 动量仪由于其本身具备很多优点，所以在机械制造行业 得到了广泛的应用。 其优点如下：
采用高亮液晶显示屏直接显示检测结果 ,可以同时显示 绝对值和相对值。红、绿、橙三色光柱可直观显示被测尺 寸在其公差带内的偏离情况。具有测量数据存储和查询功 能、数据打印输出功能。配有RS232接口，可与上位机通讯。 与计算机软件连接后可对测量结果进行SPC分析。
具 点：
体
以
下
特
1、自动校正倍率，省去了人工反复繁琐的校正过程。
2、高亮液晶屏不限制显示视角，不限制使用场合光强度，适合各种生产环境。
3、中文菜单界面，直观、方便、快捷。 4、测量时，通过绿色、橙色、红色指示出被测尺寸的“合格”、“报警”、“超差”状 态。 5、在光柱指示测量结果的同时，液晶显示器直接显示被测尺寸的实际测量值，以及被测 尺寸相对于公称尺寸的变化量（尺寸实际偏差）。 6、适用于从Ф0.5至Ф2.0各种规格气测头，可替代各种倍率的浮标式气动量仪。 7、采用了多种抗干扰和稳定化技术，提高了测量稳定性和可靠性
Biblioteka 气动量仪、主动量仪、电感量仪找 --上海同济高科技发展有限公司测控事业 部
5、由于非接触测量，测量头可以减少磨损，延长使用期限。气动量仪 主体和测量头之间采用软管连接，可实现远距离测量。
气动量仪简介
气动量仪简介原理及优势：气动量仪的测量原理是比较测量法。
其测量方法是将长度信号转化为气流信号，通过有刻度的玻璃管内的浮标示值，称为浮标式气动测量仪；或通过气电转换器将气信号转换为电信号由发光管组成的光柱示值，称为电子柱式气动测量仪。
气动量仪是一种可多台拼装的量仪，它与不同的气动测头搭配，可以实现多种参数的测量。
气动量仪由于其本身具备很多优点，所以在机械制造行业得到了广泛的应用。
其优点如下：1、测量项目多，如长度、形状和位置误差等，特别对某些用机械量具和量仪难以解决的测量，例如：测深孔内径、小孔内径、窄槽宽度等，用气动测量比较容易实现。
2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械磨擦，所以没有回程误差。
3、操作方法简单，读数容易，能够进行连续测量，很容易看出各尺寸是否合格。
4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，同时避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。
5、由于非接触测量，测量头可以减少磨损，延长使用期限。
气动量仪主体和测量头之间采用软管连接，可实现远距离测量。
6、结构简单，工作可靠，调整、使用和维修都十分方便。
可测量项目：内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性。
测量精确度：由气动量仪的工作原理，其测量精度受到供气压力的影响，在要求的气压变化范围内，其示值影响控制在2‰（浮标式）和2%（电子柱式），其示值极限误差及稳定性均在2.5%以内，测量响应时间为1.5s ，其他具体参数如下表：仪器要求：标准空气源、清净干燥空气源大于0.45～0.69MPa以上。
实现精密测量凸轮轴是发动机上重要的运动部件，其各项性能要求很高，因此必须经过严格的检测。
气动量仪是以空气作介质，利用空气流动时的特性进行几何测量的仪器。
它将尺寸等几何量的变化转换成流量压力等变化量，并在指示器上进行指示和读数，在我厂凸轮轴的检测过程得到广泛应用。
气动量仪测量原理
气动量仪测量原理气动量仪是一种用于测量气体流量的仪器，它通过测量气体在管道中的压力差来确定流量大小。
气动量仪的测量原理主要包括差压原理、浮子原理和热丝原理。
差压原理是气动量仪最常用的测量原理之一。
当气体流过管道时，会产生压力差，差压传感器可以测量管道两端的压力差，并通过流量计算公式来确定流量大小。
这种测量原理适用于各种气体，且精度高、稳定性好。
浮子原理是另一种常见的气动量仪测量原理。
它利用浮子在气体流动中所受的浮力来确定流量大小。
当气体流过管道时，浮子会受到气流的作用而上下浮动，通过浮子上的刻度可以直观地读出流量大小。
这种测量原理简单直观，适用于小流量的气体测量。
热丝原理是利用热丝传感器来测量气体流动速度的原理。
当气体流过热丝时，会带走热量，使热丝的温度发生变化，通过测量热丝的温度变化来确定流量大小。
这种测量原理适用于各种气体，尤其适用于小流量、低压差的气体测量。
除了以上几种常见的测量原理外，气动量仪还可以采用超声波、涡街等原理来进行流量测量。
不同的测量原理适用于不同的气体、流量范围和工况要求，选择合适的测量原理对于保证测量精度和稳定性至关重要。
在使用气动量仪进行测量时，需要注意以下几点，首先，要保证气体流动的稳定性，避免气流的波动对测量结果的影响；其次，要定期对气动量仪进行校准和维护，确保其测量精度和稳定性；最后，要选择合适的安装位置和安装方式，避免管道局部流动不均匀或受到外界干扰，影响测量结果的准确性。
总之，气动量仪是一种常用的气体流量测量仪器，其测量原理多样，应根据实际需求选择合适的测量原理和仪器型号。
在使用过程中，要注意保持气体流动的稳定性，定期进行校准和维护，以确保测量结果的准确性和可靠性。
气动量仪
气动量仪一、气动量仪的原理气动测量是通过空气流量和压力来测量工件尺寸大小的技术，空气的流量与尺寸间隙的大小具有一定的比例关系。
实现气动精密测量，需要感应被测工件尺寸变化，通常称之为测量头，也就是气动测量中的气测校。
气测校感应的气体流量或压力变化的信号交由量仪本体来处理并显示给用户。
气动测量是一种相对测量，是以上下标准件为基准来实现精密测量。
上下标准件的尺寸我们称为绝对尺寸，感应器计算获得的尺寸称为相对尺寸，绝对尺寸是测量结果保证的关键要素。
而在气动测量中的测量装置我们称之为气测校，包括气测头与上下标准键。
气测头实现尺寸测量的感应功能，上下标准件则提供了测量的基准。
二、气动量仪的种类气动量仪是一种长度测量工具，原理是比较测量法。
其测量方法是将长度信号转化为气体流量或压力信号，通过玻璃管浮标或电子柱光柱的形式显示。
这两种显示形式分别称为浮标式气动量仪和电子柱式气电量仪。
气动量仪与不同的气动测头搭配，可以实现多种参数的测量。
为满足工业4.0时代对智能化精密测量设备的要求，气电量仪在信号处理、信息分析方面有突出优势。
1.浮标式气动量仪将长度信号转化为气流信号，通过有刻度的玻璃管内的浮标示值，称为浮标式气动测量仪。
实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化使得浮标在玻璃管内的位置相应的变化，于是刻度尺上的变化量就可以直接读出被测尺寸的变化。
此时测得的结果为相对值，这也是配合公差中最重要的参数。
量仪的测量原理是通过孔为d的喷嘴端面与被测表面的间隙的空气流量Q与圆柱侧面积πds成函数关系：Q=f(πdS)。
当喷嘴孔径d固定不变时，流量Q只与间隙S成函数关系：Q=f(S)流量法气动量仪的原理图间隙S的变化意味着被测量尺寸的变化，如左图所示，当被测量尺寸H减少时，间隙S增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测尺寸。
气动量仪测量内孔的使用方法
气动量仪测量内孔的使用方法随着现代工业的发展，越来越多的零件需要进行精度测量。
内孔是其中的一种常见形状，其精度的测量对于产品的质量和性能至关重要。
气动量仪是一种常用的测量工具，本文将介绍气动量仪测量内孔的使用方法。
一、气动量仪的原理气动量仪是一种基于气体流动原理的测量工具。
当气体从高压区域流动到低压区域时，会产生压差。
气动量仪利用这种压差来测量被测量体的尺寸。
其主要由测量头、转换器、数字显示器等组成。
二、气动量仪测量内孔的准备工作1、选择合适的气动量仪根据被测内孔的尺寸和精度要求，选择合适的气动量仪。
一般来说，内孔直径越小，所需的气动量仪精度就越高。
2、准备被测内孔和测量头被测内孔应该干净、光滑，无毛刺和凸起。
测量头应该与被测内孔匹配，且表面应该干净、光滑。
3、校准气动量仪在使用气动量仪前，应该先进行校准，以确保测量结果的准确性。
校准方法可以参考气动量仪的使用说明书。
三、气动量仪测量内孔的步骤1、将测量头放入被测内孔中将测量头轻轻放入被测内孔中，确保测量头与内孔壁面接触紧密。
2、调整气动量仪调整气动量仪，使其适应被测内孔的尺寸和形状。
调整的方法可以参考气动量仪的使用说明书。
3、读取测量结果当气动量仪稳定后，可以读取测量结果。
一般来说，气动量仪会自动将测量结果显示在数字显示器上。
4、重复测量为了确保测量结果的准确性，可以进行多次测量，取平均值作为最终的测量结果。
四、注意事项1、在使用气动量仪前，应该先进行校准，以确保测量结果的准确性。
2、被测内孔应该干净、光滑，无毛刺和凸起。
3、测量头应该与被测内孔匹配，且表面应该干净、光滑。
4、在测量过程中，应该保持测量头与被测内孔壁面的接触紧密。
5、为了确保测量结果的准确性，可以进行多次测量，取平均值作为最终的测量结果。
总之，气动量仪是一种常用的测量工具，其测量精度高、操作简单、测量速度快。
在测量内孔时，应该选择合适的气动量仪，准备被测内孔和测量头，进行校准，调整气动量仪，读取测量结果，并重复测量，以确保测量结果的准确性。
气动压力传感器的测量原理
气动压力传感器的测量原理气动压力传感器的测量原理是基于气压的力学性质。
气动压力传感器是一种将气体压力转化为电信号输出的传感器，主要应用于气体压力的测量和控制。
气动压力传感器的测量原理是利用气体压强对薄膜或弹簧的变形产生的力进行测量。
具体来说，气动压力传感器通常由一个薄膜和一个传感器一起组成。
当气体压强作用于薄膜表面时，薄膜会产生弯曲变形。
这种变形会导致薄膜上出现应力和应变，进而产生对薄膜的力。
传感器会通过测量这个力来计算出气体的压力。
薄膜的材质通常选择具有较高的机械强度和一定的柔韧性的材料，例如硅、不锈钢等。
薄膜的形状可以是方形、圆形等。
压力传感器的选择取决于不同应用场景的需求，例如需求高精度度的测量和低成本的制造。
在薄膜上的应力或应变可以通过不同的方式进行测量。
常见的方法包括电阻应变计、压阻敏感器和电容式传感器。
其中，电阻应变计是最常见的测量方法。
电阻应变计通过固定在薄膜表面的一条金属电阻片来测量薄膜表面的变形。
当薄膜弯曲变形时，电阻片会发生拉伸或压缩，进而改变其电阻值。
通过测量电阻值的变化，可以计算出薄膜上的应力和应变，从而得到气体的压力。
另一种常用的气动压力传感器测量原理是压阻敏感器。
压阻敏感器是利用硅电阻片的阻值与受力部分的电阻成正比的原理，在薄膜上固定有一个或多个硅电阻片。
当气体压力作用于薄膜时，薄膜上的硅电阻片也会随之发生变形，从而改变其阻值。
通过测量电阻值的变化，可以得到气体的压力。
除了电阻应变计和压阻敏感器，还有其他一些测量原理被应用于气动压力传感器。
例如，电容式传感器利用气体压力引起电容值的变化来测量气体压力。
当气体压力作用于薄膜时，薄膜会发生微小的形变，从而改变电极之间的距离，进而改变电容值。
通过测量电容值的变化，可以计算出气体的压力。
总的来说，气动压力传感器的测量原理是利用气体压强对薄膜或弹簧的变形产生的力进行测量。
不同的传感器选择不同的测量方法，如电阻应变计、压阻敏感器和电容式传感器等。
气动测量原理
气动测量原理
气动测量原理是指基于气流力学原理的一种测量方法。
它通过测量气体流体的动态压差、静态压差或速度差等参数，来获得所需的气体流体参数。
这种测量方法广泛应用于工程领域，例如空气动力学研究、风洞试验、流体力学实验等。
气动测量原理的关键是利用气流与物体之间的相互作用，来实现测量目的。
通常，气动测量原理可以分为以下几种方法：
1. 动态压差法：通过测量气体流动过程中动态压差的变化，来计算气体的流速或流量。
这种方法通常用于测量气体流体的高速流动。
2. 静态压差法：通过测量气体流动过程中静态压差的变化，来计算气体的压力或密度等参数。
这种方法通常用于测量气体流体的低速流动。
3. 速度差法：通过测量气体流动过程中速度差的变化，来计算气体的速度或动能等参数。
这种方法通常用于测量气体流体的速度分布。
除了上述方法外，还有一些基于气动测量原理的其他方法，例如旋转翼测量法、噪声测量法等。
这些方法都是基于气流力学原理，通过对气体流动的相关参数进行测量，来获取所需的气体流动参数。
总之，气动测量原理是基于气流力学原理的一种测量方法。
它
通过测量气体流动过程中的动态压差、静态压差或速度差等参数，来获得所需的气体流动参数。
这些方法在各个领域都有广泛应用，为工程研究和实验提供了重要的测量手段。
气动探针测量原理
气动探针测量原理气动探针是一种广泛应用于气体流动测量领域的传感器，其测量原理主要基于质量守恒和动量守恒定律，可以实现对气体流动的速度、压力、温度等物理量的测量。
下面就气动探针测量原理做一个详细介绍。
一、气动探针的工作原理：气动探针的工作原理是基于流体力学基本原理和传感器技术相结合而成的。
不同类型的气动探针，其原理会有所不同，下面以一个经典的翼型气动探针为例，介绍其工作原理。
翼型气动探针由多个在空气流动中位置不同的压力传感器组成。
当气流穿过翼型气动探针时，受到速度、压力变化等影响，导致各个传感器的压力值不同。
通过计算这些不同的压力值之间的差值，可以推算出气流的速度、方向、压力等信息。
二、气动探针的参数测量：在气动探针测量中，经常涉及到的物理量包括：1. 静压差(Ps)：气流在气动探针前休止，产生的压力差3. 动压差(Pd)：动能压力与静压差之差4. 马赫数(M)：气流的速度与声速的比值5. 雷诺数(Re)：气体流动的临界值6. 前缘压力系数(Cp)：气动探针前缘的压力与总压差之比气动探针广泛应用于空气动力学、汽车航空、船舶工程和环境检测等方面。
下面简要介绍其应用：1. 空气动力学研究：气动探针可以帮助研究者定量分析飞行器、导弹、汽车等高速运动物体的气动特性，了解流场区域的气动特性，从而制定相应的优化方案。
2. 汽车航空工程：气动探针可用于自行车、飞机、汽车等运动物体的风洞实验，在汽车航空工程中用于对车身外形进行优化。
3. 环境检测：向空气流动方向安装气动探针，就可得到现场气体的流速、压力、温度等参数。
这在空气质量检测、空气流动监控、污染检测和建筑通风方面非常有用。
优点：1. 测量范围广：气动探针能够测量多种气体参数，包括风速、压力、温度等。
2. 精度高：气动探针采用了精度高的传感器，因此可以得到高精度的数据。
3. 维护简单：气动探针由多个传感器组成，只要其中一个出现故障，就可以更换或修理。
1. 对流场干扰：气动探针的安装会引起流场的干扰，接收到的数据与真实数据略有误差。
气动量仪测量内孔的使用方法
气动量仪测量内孔的使用方法气动量仪是一种用于测量内孔的工具，它可以帮助我们精确地测量内孔的直径、深度和形状等参数。
在工业生产和科研实验中，气动量仪是一种非常重要的测量工具，它可以大大提高工作效率和测量精度。
下面，我将详细介绍气动量仪测量内孔的使用方法。
一、气动量仪的基本原理气动量仪是一种基于气体流量测量原理的测量工具。
它通过将气体送入被测内孔，然后测量气体流量来计算内孔的直径、深度和形状等参数。
气动量仪主要由流量计、压力传感器、控制器和显示器等部分组成。
当气体通过被测内孔时，流量计会测量气体的流量，并将数据传输给控制器。
控制器会根据气体流量和压力传感器的数据计算出内孔的直径、深度和形状等参数，并在显示器上显示出来。
二、气动量仪的使用方法1. 准备工作在使用气动量仪之前，需要做好一些准备工作。
首先，要检查气动量仪的各个部件是否完好无损，如流量计、压力传感器、控制器和显示器等。
其次，要选择合适的测量头和气源，根据被测内孔的大小和形状选择相应的测量头，并连接好气源。
最后，要对气动量仪进行校准，确保测量结果的准确性。
2. 测量内孔直径测量内孔直径是气动量仪的基本功能之一。
在测量内孔直径之前，要先将测量头插入被测内孔中，确保测量头与内孔壁之间没有空隙。
然后，打开气源，让气体通过测量头进入内孔。
当气体流量稳定时，读取显示器上的测量值，即为被测内孔的直径。
3. 测量内孔深度测量内孔深度也是气动量仪的基本功能之一。
在测量内孔深度之前，要先将测量头插入被测内孔中，确保测量头与内孔底部之间没有空隙。
然后，打开气源，让气体通过测量头进入内孔。
当气体流量稳定时，读取显示器上的测量值，即为被测内孔的深度。
4. 测量内孔形状气动量仪还可以测量内孔的形状，包括圆形、椭圆形、方形、矩形等。
在测量内孔形状之前，需要选择相应的测量头，并将测量头插入被测内孔中。
然后，打开气源，让气体通过测量头进入内孔。
当气体流量稳定时，读取显示器上的测量值，并通过计算得出内孔的形状参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动量仪由来、测量原理及其应用气动测量技术就是通过空气流量和压力来测量工件尺寸的技术。
为了实现精密测量，气动量仪利用了这样一个物理原理：流量和压力都与间隙的大小成比例关系，同时压力和流量相互之间成反比例关系。
调压后的空气流通过调节阀——针阀、或镶有红宝石阻尼孔的调节阀等，——然后到达喷嘴处，如果喷嘴孔是对着大气时，最大流量通过喷嘴孔，此时在调节阀同喷嘴之间存在一个最小压力，我们称之为“背压”。
当我们使一障碍物从远至近靠近喷嘴孔时，喷出的空气流量就会因之而逐渐减少，同时背压值升高，喷嘴孔被完全挡住后，流量将为零，背压值将同调压阀的出口压力值相等。
在这个例子里，空气流量从最大变到最小，背压则与之相反，从最小到最大。
这个变化过程可以从流量—间隙、压力—间隙的曲线图中看出，除了压力和流量的初始和饱和阶段，这两条线段的其它部分都是直线，正是这种线形关系，奠定了气动量仪的测量基础。
这就是说，当流量增大或减小时，我们可以准确测量喷嘴孔与障碍物之间的间隙的变化，也就是测头到被测零件表面的间隙的变化，同样的，背压增大表明了测头喷嘴与工件间间隙值。
气动量仪发展简史从第一台气动量仪诞生到现在已经有六十多年。
世界历史上的第一台气动量仪，是第二次世界大战后，由法国的汽化器公司为了测量他们的汽化器喷射口而制造的，它是一台背压型气动量仪。
这种气动量仪由一个简单空气调节系统与一个灌满水带有刻度的管子（指示器）联接组成。
当时的设计采用了那个时代最简单的调压阀，前一个调节阀将空气流的压力调节到一个适当的值，然后空气流经过一个三通的“T”型管，“T”型管的竖直部分开口并且被浸在水中，多余的空气就通过这个通道变成气泡回到大气中。
第二个调节阀用于零位调节，而通过其后与水箱底部相通的压力示管的水面高度，操作人员就可以读出气动测头与第二个调节阀之间的背压变化，测量出工件表面到测头喷嘴之间的距离。
测量时，气动塞规被插入到化油器喷嘴孔中。
如果化油器喷嘴孔越大，用于置换的空气就越多，刻度管中的水被部分的置换。
当背压反映刻度管中水平位置时，气动塞规气孔与工件之间的间距也就被指示出来。
这样，该公司就建立了一套标准的背压读数，并通过筛选“合格的”零部件、记录其精确的背压读数，使之与化油器喷嘴孔的尺寸相符。
一旦此标准成立，一套相应的背压测量法将会作用于另外的生产部件上以此判断其是否在合理的公差范围内。
然后通过与原始背压标准的比较，判定出化油器喷嘴孔的合格与否。
1943年，一批于二战期间从纳粹集中营中逃出来的流亡中的法国工程师们为这个简单的背压系统申请了专利，用表盘读数，并将它与重新开发的空气调节系统结合使用，消除了之前以水为介质的测量方法中的蒸发影响。
就这样，气动量仪—在流亡中—诞生了。
今天的气动量仪主要有四种系统：背压泄流系统、背压系统、差分系统、和流量系统。
每一种系统有其独特的性能特点，运用于合适的环境中，将能实现准确、高效的测量，还能对测量工具的磨损等变化进行补偿。
另外，气电放大、数据收集/处理等技术将气动量仪的测量分辨率提高到了百万分之一英寸的水平，同时还实现了测量数据同打印机、计算机等设备的传输，使得测量数据的统计分析和处理成为可能。
标定规：单vs 双标定规系统尽管相关气动测量系统且不只是气动系统方式的使用越来越多，我们仍有必要讨论一下用“单标定规”还是“双标定规”的区别。
对于任何形式的气动量仪来说，工程师或操作者所选择的标定规是十分关键的，将影响其整个气动测量系统的精确度。
简而言之，标定规就是标定一套气动测量系统或任何相关测量系统的物理标准。
为确保其精度，标定规的实际尺寸通常由超高精密的比较仪，用鉴定过的高等级量块来检定。
单标定规系统既只用一个单标定规来标定量仪放大器或显示器，用于指示工件名义尺寸或公差值的零位。
对于双标定规系统，工件公差的最大和最小尺寸可以分别由两个标定规来标定。
但是对于单标定规系统，对超出工件公差带范围外的测量，单标定规系统则没有相应的标定规进行比对。
这样，操作者必须依赖显示器的直线性，显示器可以将实际尺寸间在差异准确无误地转换成正确定的读数。
但是如果选用单标定系统的话，一旦显示器的直线性有偏差，则将产生不正确的测量值。
这种情况特别容易出现在接近公差带边缘的工件加工中。
如果显示器不能将背压值转换成准确读数的话，再好的气动测量系统也不能准确显示出工件尺寸。
因此一套好的气动测量系统在于是否拥有双标定规系统。
气动测量系统的分类背压泄流式系统这种系统的“泄流”特性，赋予了它的使用的多样性。
不同的气动测量系统都可以使用背压泄流系统，正是因为这种系统具有了极高的测量准确性及灵活性，许多量仪公司都将背压泄流法作为其综合气动测量系统的重点。
背压泄流系统也有一个固定的调压阀，用于控制空气流的压力处于线性范围内的最大值，但这个系统的独特性在于相对于输出支路，它还有一条可调节的泄流支路，正是这条泄流上的调节阀使得使用者可以根据所使用的气动测头进行系统调节。
系统的放大倍率由调压阀与气动量仪测头之间的一个节流阀调节，而泄流支路上的节流阀则将多余的气体释放到大气中以调节零位。
两个标定规——终规和止规，则用于标定系统、定义公差范围以便于准确显示工件的偏差。
除了能兼容其他多种气动工具的多样性外，背压泄流系统相对另外的三种系统，使用时具有更高的空气压力值，允许较大的喷嘴压降，所以这种系统使用的测头寿命长而且清洁度较高，且不会影响测量精度。
气压越大，其自身的清洁能力就越强，就不可能有屑片或碎片阻碍到气动测头的测量。
另外，背压泄流系统能广泛地应用于多种气动测量系统的放大调节器，且能适用于几乎0.093英寸~0.02英寸间（ф0.5mm～ф2.36mm）任何尺寸的喷嘴。
这对于用小喷嘴来测量微窄环面而言是非常有利的。
在背压泄流系统基础上，爱德蒙得公司增加了偏差比较反馈，这个反馈降低了系统对昂贵的调压阀的精度要求，降低了成本，进口压力被分为两路，一路是原来的背压泄流部分，另一路则被送到一片差分传感器片上，而背压泄流部分的信号也被送给差分传感器片，通过传感器的差分比较调节，就保证了压力恒定。
背压系统将背压泄流系统的泄流支路去掉，余下的主件就构成了背压系统，它同背压泄流系统一样，需要使用校对规进行标定校准，但它不具备背压泄流系统广泛的适用性，它只能使用某些特定的调节放大器和测头进行小范围测量。
因此，这套测量系统在使用中就会有诸多限制。
差分系统这个系统可以被称为“平衡”系统，空气流被分成两条支路分别经过两个节流阀，一条是泄流支路，气流通过一个泄流阀后通入大气，这条支路上的压力同测量支路上的压力相平衡。
这两条支路的差分是通过差分压力表传递的。
差分系统的零位调节是针对每个测头，都有专用的零位校对规，操作简单方便。
值得注意的是，差分系统的调节放大器也只能预先调定在零位上，当测头发生磨损或被损坏，都会导致测量系统失去准确性，在这个问题上，差分系统就不同于用校对规进行标定的双校对规系统。
对于差分背压系统而言，不同的放大倍率需要使用不同的测头，因为单校对规放大系统的放大倍率是固定的，磨损和损坏后测头都必须从新加工。
这种系统的另一个不足在于，一个放大器只适于一个公差范围，如果需要测量不同的公差范围，就必须使用不同的放大器。
流量系统正如之前讨论的简单的流量回路，空气流量的变化可以从浮子流量计上读出来，流量系统也是双校对规标定的系统，零位和放大倍率的调节范围由浮子流量计型号和尺寸决定，而不是只通过节流阀调节。
同样的，与背压泄流系统类似，流量系统通过工件在公差范围内的偏离来反映其精确度，因而通过更改流量计和刻度使用浮子流量计，必须要有较大的流量来推动浮子，因而流量系统所使用的测头喷嘴孔尺寸都较大，测量时必须更靠近被测工件，这样测头的寿命相对较短，所以流量系统只适于测量尺寸较大的工件。
它还有一个特点，就是即使系统的管路很长，也不会影响测量的结果，用它来测量枪管或油钻内的长孔因而非常理想。
在批量较大的生产中流量系统同样适用，这时气动量仪的作用时间必须保持在最小值，在这个时间内气压使得气动量仪放大器能作出准确读数。
为什么要用气动量仪？气动量仪是一种非接触式的精密尺寸比较测量仪器，它能为用户提供优化的工作流程，减少检修时间，提高生产效率。
它可以理想的测量0.005英寸内的偏差，当测量小公差时，气动量仪的测量分辨率可达到0.000002英寸(0.05μm)。
此外，由于是非接触式测量，这种设备可以测量各种低硬度、高光洁度、薄壁或者其他特殊材料的零件。
气动量仪最大的优点就是易于使用，即使是一个毫无经验的操作者，也可以使用气动量仪进行准确的测量。
操作过程就如同把尺子放到工件上然后读数一样简单，快速而准确。
通过一组多管放大器，可以同时读出多个参数值，方便快捷。
对于其它测量设备很难测量或即使可以测量但费用昂贵的形位尺寸关系，例如垂直度，通过气动量仪也可以轻易的实现测量。
经济实用也是气动量仪的一个重要的特点，只要购买了基础的测量系统，配合以相关的价格低廉的辅助测量工具，就可实现各种测量应用。
气动量仪能有效的测量各种常见的尺寸，尤其适合于测量形位关系和配合公差。
大多数气动量仪在测量时所使用的压缩空气能够清除被测工件上残留的研磨颗粒或冷却剂，所以使用气动量仪可以在一定程度上减少零件的清洁工序。
由于气动量仪本身没有可动的部件，基本上对污垢免疫。
综合以上优点，气动测量已经并将持续成为快速有效的计量方法。
第二部分：气动量仪的应用在第一部分，我们已经讲述了气动测量的历史、基本原理以及现今的各种应用方式。
这一部分我们将着重讨论一下气动测量系统的基本组成以及它们的组合应用，包括在工业环境中最常见的气动量仪的使用情况。
不管是流量或背压，一套综合的气动测量系统包括：气压阀、放大器、气动测头、标定规、连接器及其他附件。
下面让我们具体了解一下每个组件的功能及其应用。
气动量仪的组成所有的气动量仪都有一个精密的气压阀，为放大器提供压力值在10psi~44psi 的稳定气压。
除了气压阀，气动量仪用多种工具传递工件表面的气流或气压值。
这些工具可以是塞规、环规或其他形状，都是根据被测工件的具体尺寸而配制的。
根据喷嘴凹进的距离所制定的气动测头既保证了气动测量系统的气压对间隙的基本要求，又使得喷嘴不易受到磨损。
气动测头上的排风槽则保证了气流顺利通过被测工件的表面，而不对测量的准确度产生影响。
每个气动测头都在合适的位置设计了喷嘴孔。
例如要测直径的两个喷嘴：喷嘴的设计必须能保证平衡的状态，无论使用者水平高低，都能测量出准确的尺寸值以及保证测量数据的重复性。
如果测头正在测量一个有偏心的孔的工件，远离被测工件表面的那个喷嘴的流量增加补偿了靠近被测工件表面的那个喷嘴流量的减小，则气动量仪系统的流量和背压作为一个综合的参数值保持恒定。
