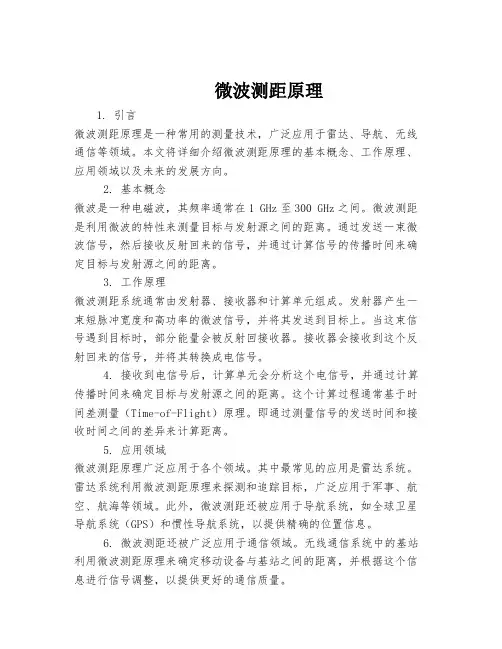

微波测距原理1. 引言微波测距原理是一种常用的测量技术,广泛应用于雷达、导航、无线通信等领域。

本文将详细介绍微波测距原理的基本概念、工作原理、应用领域以及未来的发展方向。

2. 基本概念微波是一种电磁波,其频率通常在1 GHz至300 GHz之间。

微波测距是利用微波的特性来测量目标与发射源之间的距离。

通过发送一束微波信号,然后接收反射回来的信号,并通过计算信号的传播时间来确定目标与发射源之间的距离。

3. 工作原理微波测距系统通常由发射器、接收器和计算单元组成。

发射器产生一束短脉冲宽度和高功率的微波信号,并将其发送到目标上。

当这束信号遇到目标时,部分能量会被反射回接收器。

接收器会接收到这个反射回来的信号,并将其转换成电信号。

4. 接收到电信号后,计算单元会分析这个电信号,并通过计算传播时间来确定目标与发射源之间的距离。

这个计算过程通常基于时间差测量(Time-of-Flight)原理。

即通过测量信号的发送时间和接收时间之间的差异来计算距离。

5. 应用领域微波测距原理广泛应用于各个领域。

其中最常见的应用是雷达系统。

雷达系统利用微波测距原理来探测和追踪目标,广泛应用于军事、航空、航海等领域。

此外,微波测距还被应用于导航系统,如全球卫星导航系统(GPS)和惯性导航系统,以提供精确的位置信息。

6. 微波测距还被广泛应用于通信领域。

无线通信系统中的基站利用微波测距原理来确定移动设备与基站之间的距离,并根据这个信息进行信号调整,以提供更好的通信质量。

7. 微波测距还在工业自动化中得到了广泛应用。

例如,在自动化生产线上,通过使用微波传感器来检测物体与传感器之间的距离,并根据这个信息来控制生产过程。

8. 未来发展方向随着科技的不断进步,微波测距技术也在不断发展。

未来的发展方向之一是提高测量精度。

通过改进微波信号的发射和接收技术,可以提高测量精度,使其在更多领域得到应用。

9. 另一个未来的发展方向是增加测量范围。

目前微波测距系统的测量范围受到一些限制,例如信号衰减和多路径干扰。

微波检测技术

微波检测技术

•精品课件

•精品课件

为了保证发射的微波有很强的方向性,必须使用特殊结 构的发射天线。常有的发射天线有喇叭形天线、抛物面天 线、介质天线等。
• 常见的微波天线
(a) 扇形喇叭天线 (b) 圆锥形喇叭天线 (b)(c) 旋转抛物面天线 (d) 抛物柱面天线
3. 微波在检测技术中的应用
(1) 利用微波的定向辐射特性进行测量 据此原理可以制成开关式物位计
到的功率的大小来反映物位的高度。在发射功率及两天线的距离S为定值、其它 有关参数不变的情况下,接收功率与天线距物位的距离d有关。测出接收功率即 可求知距离d,从而能测得物位。
由于微波在传播途径上有衰减和干扰反射(因泡沫、 蒸汽粉尘、冷凝、贮罐内部构件反射等), 故测量的关键 是要能接收到反射回波,并识别出有效回波。接收的回波 能量Pk可用简化的雷达方程表示如下:
由于水的吸收损耗远较其它电介质大,所以,当微波功 率通过物料时,其衰减量的大小将主要取决于物料中水分含 量的多少,这就是衰减法微波测湿的原理。
2、微波测湿技术的应用
利用微波测量湿度或水分的方式基本上有三种类型,即 空间波式、波导式和反射式。
煤中含水量的测量
•衰减法微波测湿原理方框图
•微波测量煤的含水量示意图
式中 Pτ—— 天线辐射功率; C ——经验系数,由系统决定; Gi—— 目标表面介电特性及面积决定的反射增益;
Gt、Gk —— 天线的发射和接收增益(效率);
r —— 天线与目标间距离。
2. 微波系统的分类
测距的微波系统通常分为两类:脉冲雷达和调频连续 波雷达(FMCW)
脉冲雷达 脉冲雷达技术用于较短距离的测量及物位测量。微波脉 冲来回传播时间t由下式决定:

微波测量技术实验报告

微波测量技术实验报告

一、实验目的1. 理解微波测量技术的基本原理和实验方法;2. 掌握微波测量仪器的操作技能;3. 学会使用微波测量技术对微波元件的参数进行测试;4. 分析实验数据,得出实验结论。

二、实验原理微波测量技术是研究微波频率范围内的电磁场特性及其与微波元件相互作用的技术。

实验中,我们主要使用矢量网络分析仪(VNA)进行微波参数的测量。

矢量网络分析仪是一种高性能的微波测量仪器,能够测量微波元件的散射参数(S参数)、阻抗、导纳等参数。

其基本原理是:通过测量微波信号在两个端口之间的相互作用,得到微波元件的散射参数,进而分析出微波元件的特性。

三、实验仪器与设备1. 矢量网络分析仪(VNA)2. 微波元件(如微带传输线、微波谐振器等)3. 测试平台(如测试夹具、测试架等)4. 连接电缆四、实验步骤1. 连接测试平台,将微波元件放置在测试平台上;2. 连接VNA与测试平台,进行系统校准;3. 设置VNA的测量参数,如频率范围、扫描步进等;4. 启动VNA,进行微波参数测量;5. 记录实验数据;6. 分析实验数据,得出实验结论。

五、实验数据与分析1. 实验数据(1)微波谐振器的Q值测量:通过扫频功率传输法,测量微波谐振器的Q值,得到谐振频率、品质因数等参数;(2)微波定向耦合器的特性参数测量:通过测量输入至主线的功率与副线中正方向传输的功率之比,得到耦合度;通过测量副线中正方向传输的功率与反方向传输的功率之比,得到方向性;(3)微波功率分配器的传输特性测量:通过测量输入至主线的功率与输出至副线的功率之比,得到传输损耗。

2. 实验数据分析(1)根据微波谐振器的Q值测量结果,分析谐振器的频率选择性和能量损耗程度;(2)根据微波定向耦合器的特性参数测量结果,分析耦合器的性能指标,如耦合度、方向性等;(3)根据微波功率分配器的传输特性测量结果,分析功率分配器的传输损耗。

六、实验结论1. 通过实验,掌握了微波测量技术的基本原理和实验方法;2. 熟练掌握了矢量网络分析仪的操作技能;3. 通过实验数据,分析了微波元件的特性,为微波电路设计和优化提供了依据。

微波测温的原理及应用

微波测温的原理及应用

微波测温的原理及应用引言微波测温是一种非接触式温度测量方法,通过利用物体对微波的吸收和反射来确定其表面温度。

本文将介绍微波测温的原理及其应用。

原理微波测温利用物体对微波的吸收特性来测量其表面温度。

当微波照射到物体上时,部分微波被吸收而另一部分被反射。

被吸收的微波会产生热量,温度高低与被测物体的表面温度相关。

通过测量被吸收微波的功率变化,可以确定物体的温度。

应用微波测温技术已广泛应用于各个领域,包括但不限于以下几个方面:工业领域•物体表面温度监测:可以用于实时监测工业设备的温度,以避免过热导致损坏或事故发生。

•物料温度测量:可用于连续监测物料的温度,保证生产过程的稳定性和产品质量。

•反应温度控制:可以实时控制化学反应的温度,提高反应效率和产品质量。

医疗领域•体温测量:可以用于测量人体表面的温度,快速获取体温信息。

特别适合于大规模人群体温筛查,如公共场所、机场、车站等。

•热图像诊断:通过测量人体表面的温度分布,可以快速发现患者身体部位的异常温度,辅助医生进行诊断。

环境监测•土壤温度测量:可以用于农业领域,监测土壤温度,保证农作物的生长环境。

•水温测量:可以用于河流、湖泊等水体温度的监测,对于水资源管理和生态保护具有重要意义。

优势与不足微波测温技术相较于传统接触式测温方法具有一定的优势,包括: - 非接触式测量:无需与物体接触,可以远距离测量温度,提高了安全性和便捷性。

- 快速测量:可以在短时间内获取温度信息,适用于大规模温度监测。

- 宽温度范围:微波测温技术适用于测量较高温度的物体,范围广泛。

然而,微波测温技术也存在一些不足之处: - 测量精度受限:受到环境因素的影响,如湿度、污垢等,测量精度可能会受到一定程度的影响。

- 几何限制:由于微波测温技术对物体形状和表面特性有一定要求,因此对于特殊形状或表面粗糙的物体,可能无法准确测量。

结论微波测温技术作为一种非接触式温度测量方法,已经在工业、医疗和环境监测等方面得到了广泛应用。

微波基本参数的测量

微波基本参数的测量

微波基本参数的测量引言一 实验目的1 熟悉和掌握微波测试系统中各种常用设备的结构原理及使用方法;2 掌握微波系统中频率、驻波比、功率等基本参数的测量方法;3 按要求测出测量线中的驻波分布;二 实验原理微波系统中最基本的参数有频率、驻波比、功率等。

要对这些参数进行测量,首先要了解电磁波在规则波导内传播的特点,各种常用元器件及仪器的结构原理和使用方法,其次是要掌握一些微波测量的基本技术。

(1) 导行波的概念:由传输线所引导的,能沿一定方向传播的电磁波称为“导行波”。

导行波的电场E 或磁 场H 都是x 、y 、z 三个方向的函数。

导行波可分成以下三种类型: (A) 横电磁波(TEM 波):TEM 波的特征是:电场E 和磁场H 均无纵向分量,亦即:0=Z E ,0=Z H 。

电场E 和磁场H ,都是纯横向的。

TEM 波沿传输方向的分量为零。

所以,这种波是无法在波导中传播的。

(B) 横电波(TE 波):TE 波即是横电波或称为“磁波”(H 波),其特征是0=Z E ,而0≠Z H 。

亦即:电场E 是纯横向的,而磁场H 则具有纵向分量。

(C) 横磁波(TM 波):TM 波即是横磁波或称为“电波”(E 波),其特征是0=Z H ,而0≠Z E 。

亦即:磁场H 是纯横向的,而电场E 则具有纵向分量。

TE 波和TM 波均为“色散波”。

矩形波导中,既能传输mm TE 波,又能传输mm TM 波(其中m 代表电场或磁场在x 方向半周变化的次数,n 代表电场或磁场在y 方向半周变化的次数)。

(2) 色散波的特点:由于TE 波及TM 波与TEM 波的性质不同。

色散波就有其自身的特点: (a) 临界波长cλ :矩形波导中传播的色散波,都有一定的“临界波长”。

只有当自由空间的波长λ小于临界波长λc 时,电磁波才能在矩形波导中得到传播。

mm TE 波或mm TM 波的临界波长公式为:22)()(2bn a m c +=λ (1)(b)波导波长gλ和相速V 、群速Vc :色散波在波导中的波长用gλ表示。

微波技术实验报告

微波技术实验报告

微波技术实验报告 Prepared on 22 November 2020微波技术实验指导书目录实验一微波测量仪器认识及功率测量实验目的(1)熟悉基本微波测量仪器;(2)了解各种常用微波元器件;(3)学会功率的测量。

实验内容一、基本微波测量仪器微波测量技术是通信系统测试的重要分支,也是射频工程中必备的测试技术。

它主要包括微波信号特性测量和微波网络参数测量。

微波信号特性参量主要包括:微波信号的频率与波长、电平与功率、波形与频谱等。

微波网络参数包括反射参量(如反射系数、驻波比)和传输参量(如[S]参数)。

测量的方法有:点频测量、扫频测量和时域测量三大类。

所谓点频测量是信号只能工作在单一频点逐一进行测量;扫频测量是在较宽的频带内测得被测量的频响特性,如加上自动网络分析仪,则可实现微波参数的自动测量与分析;时域测量是利用超高速脉冲发生器、采样示波器、时域自动网络分析仪等在时域进行测量,从而得到瞬态电磁特性。

图1-1 是典型的微波测量系统。

它由微波信号源、隔离器或衰减器、定向耦合器、波长/频率计、测量线、终端负载、选频放大器及小功率计等组成。

图 1-1 微波测量系统二、常用微波元器件简介微波元器件的种类很多,下面主要介绍实验室里常见的几种元器件:(1)检波器(2)E-T接头(3)H-T接头(4)双T接头(5)波导弯曲(6)波导开关(7)可变短路器(8)匹配负载(9)吸收式衰减器(10)定向耦合器(11)隔离器三、功率测量在终端处接上微波小功率计探头,调整衰减器,观察微波功率计指示并作相应记录。

微波元器件的认识螺钉调配器E-T分支与匹配双T波导扭转匹配负载波导扭转实验总结:在实验中我们认识了各种的微波元器件,让我们更好的理解课本上的知识,更是为了以后的实验做了准备。

实验二测量线的调整与晶体检波器校准实验目的(1)学会微波测量线的调整;(2)学会校准晶体检波器特性的方法;(3)学会测量微波波导波长和信号源频率。

物理实验技术中的微波测量与应用方法

物理实验技术中的微波测量与应用方法

物理实验技术中的微波测量与应用方法微波技术在物理实验中具有广泛的应用,涉及到微波的测量与应用方法。

本文将介绍微波测量与应用方法在物理实验技术中的主要内容。

一、微波测量方法1. 反射法反射法是常用的微波测量方法之一。

通过测量微波信号经过被测物体反射后的特性参数,如相位、幅度等,来对物体进行测量。

该方法适用于材料的电磁参数、形状等特性的测量。

反射法的原理简单、操作方便,广泛应用于材料、器件等领域。

2. 透射法透射法是微波测量方法的另一种重要方式。

通过测量微波信号经过被测物体透射后的特性参数,来对物体进行测量。

透射法适用于介质的介电常数、磁导率等参数的测量。

透射法的优点在于能够对样品的整体性能进行全面测量,但操作相对复杂,需要专业的设备。

3. 散射法散射法是微波测量方法中的一种重要方式。

通过测量微波信号在被测物体表面或内部散射后的特性参数,来对物体进行测量。

散射法适用于颗粒物的粒径分布、晶体的磁性等参数的测量。

该方法需要具备良好的散射实验设计和信号处理能力。

二、微波测量与应用方法1. 微波生命探测技术微波生命探测技术是一种非接触、非侵入式的生物测量方法。

通过测量微波信号与生物体的相互作用,可以获取到生物体的性质、状态等信息。

这种技术广泛应用于生命科学研究、医学诊断等领域,如肿瘤检测、生命体征监测等。

2. 微波无损检测技术微波无损检测技术是一种应用于材料检测的方法。

通过测量微波信号与材料的电磁特性相互作用,可以对材料的质量、损伤、含水率等参数进行检测。

这种技术广泛应用于建筑材料、食品安全、工业生产中的质量检测等方面。

3. 微波雷达技术微波雷达技术是一种基于微波信号的探测和测距技术。

通过发射微波信号,并接收其反射信号,可以对目标物体进行探测和测距。

微波雷达技术被广泛应用于航天、交通运输、环境监测等领域,如船舶导航、天气预报、地质探测等。

4. 微波通信技术微波通信技术是一种基于微波信号的通信方式。

通过将信息信号转换为微波信号,并通过空间传输或卫星传输的方式传递信号,实现通信目的。

微波检测主要方法

微波检测主要方法

微波检测主要方法微波检测是通过发送和接收微波信号来实现对目标物体进行侦测和测量的一种技术。

微波检测主要方法有以下几种:1.脉冲雷达:脉冲雷达是微波检测的一种基本方法。

它通过发射短脉冲信号并接收其反射信号来测量目标物体的距离和速度。

利用脉冲回波的延迟时间,可以计算出目标物体与雷达的距离。

2.连续波雷达:连续波雷达是一种基于连续发射和接收微波信号的检测方法。

它通过测量微波信号的频率变化来判断目标物体的运动状态。

连续波雷达通常用于测量目标物体的速度和方向。

3.合成孔径雷达(SAR):合成孔径雷达是一种利用合成孔径技术进行微波成像的方法。

它通过在航空器或卫星上安装雷达发射器和接收器,并通过对多个雷达图像进行叠加处理来生成高分辨率的地面图像。

合成孔径雷达可以在任何天气条件下对地表进行成像,具有较高的分辨率和遥感能力。

4.相位多普勒雷达:相位多普勒雷达是一种通过测量目标物体散射的微波信号的相位和频率变化来获取目标物体的运动信息的方法。

相位多普勒雷达广泛应用于飞机、船舶和汽车等运动目标的速度、方向和加速度测量。

5.红外线微波结合检测:红外线和微波两者结合使用可以提高目标物体的检测能力。

红外线用于检测目标物体的热能辐射,而微波则用于测量目标物体的位置和速度。

这种方法可以在不同环境条件下实现对目标物体的准确和可靠的检测。

6.反向散射雷达:反向散射雷达是一种利用由目标物体散射的微波信号进行距离测量和目标识别的方法。

它广泛应用于航天、航空、军事等领域,用于目标检测、导航和目标识别。

除了以上方法,还有其他一些微波检测方法,如相控阵雷达、干涉雷达、散射雷达等。

这些方法都在不同的领域和应用中发挥着重要的作用。

总结起来,微波检测主要方法包括脉冲雷达、连续波雷达、合成孔径雷达、相位多普勒雷达、红外线微波结合检测和反向散射雷达等。

每种方法都有其特点和适用范围,可以根据具体需求选择合适的方法进行微波检测。

实验5微波的传输特性和基本参数测量

实验5微波的传输特性和基本参数测量

实验五微波的传输特性和基本测量0 前言在微波测量技术中,微波测量的主要内容是频率、驻波比、功率等基本参数。

在微波工程设计中,多数情况下由于边界条件的复杂性,理论分析往往只能获得近似解,最终要通过微波测量来解决,因此,掌握微波测量技术对今后实际科研工作是非常有用的。

1 实验目的(1)初步了解微波测量系统,了解微波器件的使用和特性。

(2)了解微波测量技术,微波的传输特性。

(3)熟悉测量微波的基本参数:频率、驻波比。

(4)了解微波波导波长以及自由空间波长之间的关系。

2 原理2.1 频率的测定由于波长与频率满足关系λ=c/f,因此波长的测量和频率的测量是等效的。

在分米波和厘米波波段,频率的测量常采用谐振腔式波长计,而谐振腔波长计又可分两种:即是传输型谐振腔波长计和吸收型谐振腔波长计。

传输型谐振腔有两个耦合元件,一个将能量从微波系统输入谐振腔,另一个将能量从谐振腔输出到指示器。

当谐振腔调谐于待测频率时,能量传输最大,指示器的读数也最大。

吸收式波长计的谐振腔只有一个输入端与能量传输线路衔接,调谐是从能量传输线路接收端指示器读数的降低看出。

本实验所用的是吸收式波长计:如图(5—1)所示。

此波长计由传输波导与圆柱形谐振腔构成。

连接处利用长方形孔作磁耦合,螺旋测微计(读数结构)在旋转时与腔内活塞同步。

利用波长表可以测量微波信号源的频率。

当构成波长计的空腔与传输的电磁波失谐时,它既不吸收微波功率,也基本不影响电磁波的传输。

这种当谐振腔内活塞移动到一定位置,腔的体积正好使腔谐振于待测信号的频率,就有一部分电磁波耦合到腔内并损耗在腔壁上,从而使通过波导的信号减弱,即旋转波长表的测微头,当波长表与被测频率谐振时,将出现吸收峰。

反映在检波指示器上是一跌落点,此时读出波长表测微头的读数,再从波长表频率对照表上查出对应的频率。

如图(5—2)为不同谐振腔波长计的谐振曲线。

图5—1 吸收式波长计图5—2 谐振腔波长计谐振曲线(a)为传输型谐振腔波长计谐振曲线 (b)为吸收型谐振腔波长计谐振曲线2.2 波导波长以及驻波比的测量:关于驻波比,定义为波导中驻波极大值点与驻波极小值点的电场之比。

微波检测技术

微波检测技术

3. 微波物位计的应用
调频连续波雷达 一个波幅恒定的线性锯齿波或三角波调频的微波信号从 天线发射,并从目标上反射回来,调频的上升时间必须足够 长,以便在调制结束前反射信号能返回到接收器。在用于物 位测量的雷达中,调频产生在8~24GHz之间。被反射的微 波信号在延时时间t后被接收,并和频率已变化的发射信号 混 合。两者的差频被分离出来,假设物料表面是静止的,则混 频器输出信号的频率正比于延时时间t,因而可据此计算天 线 到反射面的距离。用数字信号处理使之对同一变化方向上的 突然相位变化不敏感,这样就能用中频(IF)信号来计算过 零(零交叉)的数字。用快速傅立叶变换(FFT)来计算IF 信号,它需要测量IF频谱,然后确定到反射目标的物位距 离,并消除干扰反射。
常见的微波天线
(a) 扇形喇叭天线 (b) 圆锥形喇叭天线 (c) 旋转抛物面天线 (d) 抛物柱面天线
3.
微波在检测技术中的应用
利用微波的定向辐射特性进行测量 据此原理可以制成开关式物位计 利用微波的反射特性进行测量 可以制成液位计、测厚仪和微波雷达等。 利用物质对微波的选择性吸收特性进行测量 可以测量纸张、粮食、木材、糖果等固体物料的含水量。
(2) 反射式物位计
反射式物位计是利用回声测距的原理工作的。其原理如图所示。发射天线 向被测目标发射微波,被测目标反射的微波被接收天线接收。由于天线与待测 界 面的距离不同(因物位变化),接收天线接受到的微波功率也不一样,可由接 收 到的功率的大小来反映物位的高度。在发射功率及两天线的距离S为定值、其它 有关参数不变的情况下,接收功率与天线距物位的距离d有关。测出接收功率即 可求知距离d,从而能测得物位。
由于微波在传播途径上有衰减和干扰反射(因泡沫、 蒸汽粉尘、冷凝、贮罐内部构件反射等), 故测量的关键 是要能接收到反射回波,并识别出有效回波。接收的回波 能量Pk可用简化的雷达方程表示如下:

微波测量MicrowaveMeasurement

微波测量MicrowaveMeasurement

A 20lg s21
21 ArgS21
2 微波信号特性参数 功率、频率、波形、频谱、噪声等
《微波测量》
微波测量参数可以总结为射频铁三角:
振荡器、压控振荡器、频率合 成器,分频器、变频器、倍频
器,混频器,滤波器等
阻抗测量仪 网络分析仪
测量线
频率
频率
标量 / 矢量 网络分析仪
测量线
频率计数器/功率计 频谱分析仪 测量线
(4)微波计量工作,保证微波量值的统一性和法制性。
《微波测量》
二、微波测量参数分类
1 微波网络特性参数:
(1)标量网络参数
s11 s22
1
1
11
1 1
s11
22
1
1
s22 s22
RL
(2)阻抗、反射系数与复网络参数测量
z 1
1
(3)传输参数测量
s11 s22 s21 s12
阻抗变换
阻抗匹配 、天线等
频率、阻抗和功率三角关系
衰减器、功分器、 耦合器、放大器、 开关等
《微波测量》
三、微波特性参数的本质
能量传输是微波技术领域的本质 单位:dB dBm dBc dBc/10KHz/1Hz
四、课程框架 理论基础
测量线技术
《微波测量》
1 微波归一化传输线理论 2 功率方程式与匹配问题 3 测量线系统和晶体定标 4 负载驻波比测量 5 源与检波器驻波比测量 6 单口与双口网络参数测量 7 测量线误差分析
《微波测量》
2. 微波测量的任务
(1)利用当前已有的微波技术条件组成合乎要求的测量装 置和仪器。
(2)利用当前已有的微波理论与技术,研究符合实际的测 量方法(包括研究新的测量仪器与先进的测量方 法),而新的、日趋完善的测量方法又推动微波理 论与技术的发展。

微波测距方案的设计与实现

微波测距方案的设计与实现

微波测距方案的设计与实现一、背景微波测距是一种利用微波信号进行距离测量的技术。

它通常通过发射微波信号并接收并处理返回的反射信号来确定目标的距离。

微波测距被广泛应用于工业测量、军事、科学研究和导航等领域。

本文将介绍微波测距方案的设计和实现。

二、设计与实现1. 系统架构微波测距系统主要由微波信号源、天线、接收器和信号处理器四个组件组成。

微波信号源产生微波信号,并将其传输到方向天线。

方向天线将信号发射到目标,接收到反射信号并将其传输到接收器。

接收器将反射信号转换为数字信号,并将其传输到信号处理器进行处理和分析。

最终,信号处理器将目标的距离显示在LCD屏幕上或者通过通讯接口输出到其他设备上。

2. 硬件设计微波测距系统的硬件设计需要注意以下几个方面:(1)天线的选择:天线的类型/频率和指向性直接影响到系统的性能和灵敏度。

使用宽带天线可以覆盖更多的频段,但是指向性较差;使用定向天线可以提高系统的灵敏度,但是需要准确对准目标。

(2)接收器的设计:合适的接收器能够提高系统的信噪比(SNR)和灵敏度。

在设计接收器时,需要选择合适的放大器和滤波器以满足系统的需求。

(3)信号处理器的设计:信号处理器的设计是整个系统中最复杂和关键的一步。

信号处理器需要根据接收器输出的数字信号提取出反射信号中包含的目标距离信息,并将其转换为目标距离值。

3. 软件设计微波测距系统的软件设计需要注意以下几个方面:(1)数据采集和处理:需要建立合适的数据采集和处理流程,以快速而准确地从数字信号中提取目标的距离信息。

(2)信号处理算法:信号处理算法的选取将决定系统的精度和准确性。

主要包括FFT算法、自相关函数算法等。

(3)界面设计:系统需要一个直观简洁的界面,以方便用户的使用和操作。

常见的界面包括LCD屏幕、计算机界面等。

三、应用案例微波测距系统广泛应用于制造业和机器人领域。

例如,在半导体工厂中,微波测距系统可以用来测量芯片间距、晶圆直径和材料厚度等参数。

微波测量(1)

微波测量(1)
(10)
微波测量与天线测量
对于连续的等幅微波信号,功率一般是指其时间 平均值;而对于由矩形脉冲调制的脉冲波,其脉冲 功率定义为脉冲持续时间内的平均功率,而且平均 功率定义为整个脉冲周期内的功率平均值。大多数 的功率测量方法只能直接测量平均功率。 在矩形脉冲调制的情况下有: Pi=P/(τ •fr) 式中,Pi是脉冲功率,P是可以测得的平均功率, τ 是脉冲持续时间,fr是脉冲调制的重复频率。
功率。
(12)
微波测量与天线测量
功率计按其校准方式可分三类: 1、绝对功率计:它可以直接给出微波功率 的绝对值,无需另行校准。 2、相对功率计:它本身只能给出微波功率 的相对值,需要利用绝对功率计进行校准。 3、功率指示器:它只是指示功率的相对值, 一般不进行校准。
(13)
微波测量与天线测量
一、大功率测量 大功率的微波信号一般采用热量计式大功率计 来测量其功率。 t2
(4)
微波测量与天线测量
1、通过式接法
信 号 源 (f待测)
I0
检 流 计
去耦 L 衰减 器 频率计 (f0可调)
可调 衰减 器
检 波 器
(a)频率计通过式接法示意图
I0
L0
L
(b)调谐指示曲线
(5)
微波测量与天线测量
2、吸收式接法
可调 衰减 器 可调 衰减 器 I0 检 流 计
信 号 源 (f待测)
配信号源相连,这时功率计的读数就是P0,将测得的P0 和P1代入式A=10•lg(P0/P1)(dB),即可算出衰减量。
功率计法的测量误差主要取决于系统失配误差和功
率计的测量误差。
(27)
微波测量与天线测量
(二)驻波法
匹配 信号源 待 测 元 件 测量线

窄脉冲高功率微波外场功率测量方法

窄脉冲高功率微波外场功率测量方法

窄脉冲高功率微波外场功率测量方法窄脉冲高功率微波外场功率测量方法是研究微波技术领域中的重要问题之一。

随着微波技术的不断发展,窄脉冲高功率微波的应用越来越广泛,因此对微波外场功率的测量要求也越来越高。

本文将介绍窄脉冲高功率微波外场功率测量方法的原理、技术和应用。

一、窄脉冲高功率微波外场功率测量方法的原理窄脉冲高功率微波外场功率测量方法通常采用磁通测量法、电感测量法和电容测量法等。

其中,磁通测量法和电容测量法是最常用的方法。

1. 磁通测量法磁通测量法是利用高斯磁通量和电磁波的相互作用,测量电磁波在空间中的传播路径和磁通量的变化。

在窄脉冲高功率微波外场功率测量中,高斯磁通量和电磁波的相互作用会导致电磁波在空间中的传播路径发生弯曲,从而改变电磁波的功率和频率。

因此,通过测量电磁波在空间中的传播路径和磁通量的变化,可以计算出窄脉冲高功率微波外场功率的大小。

2. 电容测量法电容测量法是利用电磁波在空间中的传输对电容值的影响,测量电磁波在空间中的电容变化。

在窄脉冲高功率微波外场功率测量中,电磁波的传输会导致周围的电容值发生变化,从而改变周围的电磁场。

因此,通过测量周围的电容值的变化,可以计算出窄脉冲高功率微波外场功率的大小。

二、窄脉冲高功率微波外场功率测量技术的应用领域1. 无线通信系统窄脉冲高功率微波外场功率测量技术在无线通信系统中发挥着重要的作用。

它可以用来测量无线通信系统的功率、频率和信道参数,从而提高无线通信系统的性能。

2. 雷达系统窄脉冲高功率微波外场功率测量技术在雷达系统中也发挥着重要的作用。

它可以用来测量雷达系统的功率、频率和方向参数,从而提高雷达系统的性能。

3. 电磁场仿真窄脉冲高功率微波外场功率测量技术在电磁场仿真中也有着广泛的应用。

它可以用来测量不同条件下的电磁场参数,从而为电磁场仿真提供参考。

三、总结窄脉冲高功率微波外场功率测量方法是研究微波技术领域中的重要问题之一。

它可以用来测量微波在空间中的功率和频率,从而提高微波技术的性能。

微波测速原理

微波测速原理

微波测速原理微波测速是一种利用微波信号来测量目标速度的技术。

它广泛应用于雷达、无人机、汽车驾驶辅助系统等领域。

微波测速原理是基于多普勒效应,通过测量目标反射的微波信号频率变化来计算目标的速度。

本文将介绍微波测速的原理及其应用。

微波测速利用的是多普勒效应。

当发射器向目标发射微波信号时,如果目标静止不动,接收器接收到的信号频率与发射频率相同;但如果目标在运动,接收到的信号频率将发生变化。

这是因为目标运动会导致接收到的信号的波长发生压缩或拉伸,从而改变信号的频率。

根据多普勒效应的原理,可以通过测量信号频率的变化来计算目标的速度。

微波测速的原理可以通过以下公式来描述,速度v等于频率变化Δf与发射频率f0的比值再乘以光速c,即v=Δf/f0 × c。

因此,通过测量信号频率的变化,可以计算出目标的速度。

微波测速技术在实际应用中有着广泛的用途。

在雷达领域,微波测速被用于测量飞机、船只等目标的速度,以实现目标的监测和导航。

在汽车驾驶辅助系统中,微波测速可以用于测量车辆与前方车辆的相对速度,从而实现自动跟车和自动紧急制动等功能。

此外,微波测速还可以应用于无人机、航天器等领域,实现对目标速度的高精度测量。

除了在大型设备上的应用,微波测速技术也可以用于生活中的一些小型设备中。

比如,微波测速传感器可以用于测量人体的运动速度,实现智能家居中的人体检测和跟踪功能。

在医疗领域,微波测速技术还可以应用于医疗影像设备中,用于测量心脏和血液流速等生理参数。

总的来说,微波测速技术利用微波信号的多普勒效应来实现对目标速度的测量。

它在军事、民用、医疗等领域都有着广泛的应用前景。

随着科技的不断进步,微波测速技术将会变得更加精准和多样化,为人类的生活带来更多便利和安全保障。

微波法的原理

微波法的原理

微波法的原理
微波法是一种利用微波辐射进行探测和测量的技术。

其原理基于微波辐射在物体表面和内部的反射、穿透特性以及与物体相互作用的电磁波吸收能力。

在微波法中,会用到特定频率的微波辐射源,该微波辐射源会向待测物体表面发射微波辐射。

当微波辐射照射到物体表面时,一部分微波会被物体表面反射,而另一部分则会被物体吸收。

反射回来的微波会被接收器捕获,并进行信号处理。

在物体内部,微波辐射的传播方式会因物体的性质而有所不同。

如果物体是吸波性能良好的材料,如水、金属等,微波辐射会被吸收,并转化为热量。

而如果物体是有一定透明度的材料,如塑料、玻璃等,微波辐射则会穿透到物体的内部并继续传播。

利用微波辐射与物体的反射、穿透以及吸收特性,可以对物体的形状、材料特性进行测量和分析。

通过测量反射的微波信号的时间延迟、频率变化以及强度的变化等参数,可以获得物体的尺寸、密度、介电常数等信息。

微波法具有非接触、快速、无损伤等特点,因此在工业领域、材料科学、生物医学等领域得到广泛应用。

例如,在材料缺陷检测中,微波法可以检测到材料内部的裂纹、空洞等缺陷,并判断其位置和程度。

在肿瘤治疗中,微波法可以通过测量肿瘤组织与正常组织的介电性差异,辅助医生进行疾病诊断和治疗方案制定。

综上所述,微波法利用微波辐射与物体的相互作用特性,实现对物体形状和材料特性的测量和分析。

其原理是基于微波辐射的反射、穿透、吸收等现象,通过测量微波信号的变化,获得物体的相关信息。

微波基本参数的测量—原理

微波基本参数的测量—原理

微波基本参数的测量一、实验目的1、了解各种微波器件;2、了解微波工作状态及传输特性;3、了解微波传输线场型特性;4、熟悉驻波、衰减、波长(频率)和功率的测量;5、学会测量微波介质材料的介电常数和损耗角正切值。

二、实验原理微波系统中最基本的参数有频率、驻波比、功率等。

要对这些参数进行测量,首先要了解电磁波在规则波导内传播的特点,各种常用元器件及仪器的结构原理和使用方法,其次是要掌握一些微波测量的基本技术。

1、导行波的概念:由传输线所引导的,能沿一定方向传播的电磁波称为“导行波”。

导行波的电场E 或磁场H 都是x 、y 、z 三个方向的函数。

导行波可分成以下三种类型: (A) 横电磁波(TEM 波):TEM 波的特征是:电场E 和磁场H 均无纵向分量,亦即: 0=Z E ,0=Z H 。

电场E 和磁场H ,都是纯横向的。

TEM 波沿传输方向的分量为零。

所以,这种波是无法在波导中传播的。

(B) 横电波(TE 波):TE 波即是横电波或称为“磁波”(H 波),其特征是0=Z E ,而0≠Z H 。

亦即:电场E 是纯横向的,而磁场H 则具有纵向分量。

(C) 横磁波(TM 波):TM 波即是横磁波或称为“电波”(E 波),其特征是0=Z H ,而0≠Z E 。

亦即:磁场H 是纯横向的,而电场E 则具有纵向分量。

TE 波和TM 波均为“色散波”。

矩形波导中,既能传输mm TE 波,又能传输mm TM 波(其中m 代表电场或磁场在x 方向半周变化的次数,n 代表电场或磁场在y 方向半周变化的次数)。

2、波导管:波导管是引导微波电磁波能量沿一定方向传播的微波传输系统,有同轴线波导管和微带等,波导的功率容量大,损耗小。

常见的波导管有矩形波导和圆波导,本实验用矩形波导。

矩形波导的宽边定为x 方向,内尺寸用a 表示。

窄边定为y 方向,内尺寸用b 表示。

10TE 波以圆频率ω自波导管开口沿着z 方向传播。

在忽略损耗,且管内充满均匀介质(空气)下,波导管内电磁场的各分量可由麦克斯韦方程组以及边界条件得到:()sin()j t z o y x E je ωβωμππα-=-, ()sin()j t z o x xH j e ωβμαππα-=()cos()j t z z x H eωβπα-=, x y z E E E ==,2g πβλ=其中,位相常数g λ=c fλ=。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7 6 1 2 3 4谐振腔
永久磁场
(三)微波电子自旋共振实验
实验目的 1.研究了解电子自旋共振现象; 2.测量DPPH中的朗得g因子; 3.了解和掌握微波元件在实验中的应用; 4.测定波导波长
四、常用微波元件
(一)微波信号源:电子管源、固态源
电子管源:反射式速调管、行波管、磁控管
近代物理实验专题讲座 2003.8
2. TE10 波(主波)的电磁场结构
0 a x j ( t z ) sin( )e Ey j a
Ex Ez 0
x j ( t z ) H x j sin( )e a x j ( t z ) H z cos( )e a
TD-SCDMA
带宽:1.6MHz 频段:1880MHz---2400MHz CDMA2000 带宽:1.25MHz 频段:1920MHz---2150MHz WCDMA 带宽:5MHz 频段:1940MHz---2145MHz
二、微波基本特点
微波与无线电波相比,它的波长小得多, 相应的频率也高得多。这种数量的变化引起 了电磁波性质的变化,使得微波具有一系列 不同于普通无线电波的特点。现将微波与无 线电波的主要不同点简述如下:
铁磁共振(FMR)观察的对象是铁磁介质 中的未偶电子。由磁学知识可知,物质的铁 磁性主要来源于原子或离子在未满壳层中存 在的非成对电子自旋磁矩。由于电子自旋磁 矩之间存在着强耦合作用,使铁磁介质中存 在着许多自发磁化的小区域,这样的小区域 称为磁畴。
微波铁磁共振实验装置
微波铁磁共振实验装置
信号源
微波测量技术
山东师范大学物理实验中心
一、微波基础知识
按照国际电工委员会(IEC)的定义,微波 (Microwaves)是:
“波长足够短,以致在发射和接收中能实际 应用波导和谐振腔技术的电磁波”
微波是指:波长为1m至0.1mm,频率在 300MHz-3000GHz之间的电磁波或无线电波。
106 电波 103 100 10-3 10-6 10-9 10-12 X射线
λ(m)
广播 电视 微波 红外可见光 紫外
无 线 电 波 光 波
波长处于光波和无线电波之间
近代物理实验专题讲座 2003.8
微波频段的划分: 分米波, 厘米波,毫米波和亚毫米波
常用波段代号
波段代号 频率范围 (GHz) 标称波长 (cm) L S C X 8-12 3 Ku K W
1-2 2-4
矩形波导管示意图
E y H E b E n H
H x a
z
电磁波在波导中的传播
近代物理实验专题讲座 2003.8
1.导行波的概念 由波导传输线所引导的,能沿一定方向 传播的电磁波称为“导行波”。导行波的电场E 或磁场H都是x、y、z三个方向的函数。导行 波可分成以下三种类型:
横电磁波(TEM波) 横电波(TE波) 横磁波(TM波)
近代物理实验专题讲座 2003.8
TEM波传输线
平行双线 波导传输线
同轴线
带状线
微带线
矩形波导 表面波传输线
圆形波导
脊形波导
椭圆波导
介质波导
镜像线
单线波导
波导管——是由金属空心管所形成的无内导体的一种传输 线,具有损耗小、功率容量大等优点。有圆柱形波导管和矩 形波导管。在实际应用中,波导截面的尺寸也不是任意的。 3cm矩形波导管尺寸 a=22.86mm b=10.16mm 其主模频率范围: 8.20—12.50GHz 截止频率: 6.557GHz
4. 分析方法的独特性 由于微波波长较短,频率高。微波的传输 系统,微波元器件以及它们的工作原理和分 析方法都与直流、低频电路系统,低频元器 件以及它们的工作原理和分析方法截然不同。
在低频电路(直流): 工作波长已远远超出实际电路的几何尺寸 (例如:对应于50Hz的电磁波其波长值为 6000KM)。我们可以认为有关物理量在传输 系统中是均匀分布的。因此,我们只需考虑 各物理量随时间的变化,而不考虑其空间分 布。 在低频电路基本参数:电压、电流和频 率;其他参数,如波长、功率、阻抗、品质 因数等均可由这三个今本参数导出。
近代物理实验专题讲座 2003.8
在讨论 Hz 分布时,必须注意到,在 z=0的截面上, H沿x方向是呈余弦变化, 即 x j ( t z )
近代物理实验专题讲座 2003.8
在高频电路(微波): 工作波长与微波器件的几何尺寸十分接 近,电路是一种分布参数电路,电压、电流 不仅失去了原有的意义,且根本无法直接测 量,所以不能在作为基本参数。为此,微波 系统的研究方法必须从三维空间场的理论着 手,才能认识和讨论有关问题。 在高频领域,测量基本参数:频率(或波 长)、驻波比(或反射系数)、功率;其他 参数如阻抗、衰减系数、品质因数等原则上 可以由三个基本参数导出。
低频 电 路
高频 电 场 麦克斯韦方程组 分布参数
基尔霍夫定律
集总参数
低频电路系统 物理量:电压、电阻、电流、电容、电感 传输线:各种形式的导体电路系统 分析方法:集总参数、电路、基尔霍夫定律 微波系统 物理量:功率、驻波比、阻抗、模式 传输线:波导管、同轴线、微带线、大气等 分析方法:分布参数、电场、麦克斯韦方程组
22 10
4-8
5
1218
2
1827
1.25
80100
0.3
•C~K 为早期的微波通信频段,80’s 后较少 •W(3mm) 实际上是卫星通信的主流频段 广播电视、通信频率相对较低: KHz~ 3GHz 在实验中使用厘米波中的X波段, 其标称波长为3.2cm,中心频率为9375MHz。
国际上对各微波频段用途的规定
a b
横截面
纵截面
a
顶视图
y
z x
0 a x j ( t z ) sin( )e Ey j a
Ex Ez 0
近代物理实验专题讲座 2003.8
TE10 波中磁场H只有Hx 及Hz 分量。其磁力 线分布在x-z平面内。 由于,Ey 和 Hx 决定着电磁波沿z方向 传播的能量,就必然要求 Ey 与 Hx 同相, 即沿z方向在 Ey 最大处,Hx 也最大。 在x方向上 Hx 是呈正弦分布(与 Ey 同 相)。所以H在横截面和纵剖面的分布情况也 与 Ey 相同。
说明电场强度只与x有关,且按正弦规律变化。 在x=0及x=a处(波导中的两个窄边上)Ey=0 在x=a/2处(波导宽边中央) Ey= Eymax 。 由于,能量是沿z方向传播的。因此Ey将沿 z方向呈行波状态,并在x=a/2的纵剖面内,Ey 沿z轴也是按正弦分布。
近代物理实验专题讲座 2003.8
TE10 波电场结构分布图
频率、驻波比、功率在微波基本测量实验中对其进行测量
三、微波技术系列实验
实验目的
本系列实验是为了让学生了解微波的基本 概念,了解微波的应用,掌握若干微波元器 件的原理和用法,学习若干种微波测量方 法,为从事与微波有关的工作打下基础。
微波技术系列实验
微波传输特性与基本测量实验 微波光学特性测量实验 微波铁磁共振实验 微波电子自旋共振实验 微波法测电容率与介电损耗角
近代物理实验专题讲座 2003.8
1.

似光性,似声性—方向性好
微波具有直线传播、显著反射、 折射的特性,利用这个特点,就能 在微波波段制成方向性极好的天线 系统,也可以收到地面和宇宙空间 各种物体反射回来的微弱信号,从 而确定物体的方位和距离,这为雷 达定位、导航等领域提供了广阔的 应用。
近代物理实验专题讲座 2003.8
(B) 横电波(TE波) TE波即是横电波或称为 “磁波 ” (H波),其特征 是 Ez =0 ,而 Hz ≠0 。亦即:电场E是纯横向的,而 磁场H则具有纵向分量。 (C) 横磁波(TM波) TM波即是横磁波或称为“电波” (E波),其特征是 Hz =0 ,而 Ez ≠0 。 亦即:磁场H是纯横向的,而 电场E则具有纵向分量。 TE波和TM波均为“色散波”。矩形波导中,既能 传输波 TEmn ,又能传输波 TMmn (其中m代表电 场或磁场在x方向半周变化的次数,n代表电场或磁 场在y方向半周变化的次数)。

微波炉中磁控管工作频率为 2.45 GHz; C 波段通讯卫星的工作频率:下行频率为 3.700 ~ 4.200 GHz , 上行频率为 5.925 ~ 6.425 GHz。 Ku 波段通讯卫星的工作频率:下行频率为 11.7 ~ 12.2 GHz ,上 行频率为 14.0 ~ 14.5 GHz。 40 ~ 60 GHz 为保密通信频段; 26.5 ~ 40 GHz 和 75 ~110 GHz 为雷达、制导系统频段等等。
近代物理实验专题讲座 2003.8
Ez 0
H z 0
(A) 横电磁波(TEM波) TEM波的特征是: Ez =0 Hz =0 即:电场E和磁场H均无纵向分量,电场 E和 磁场 H ,都是纯横向的。 TEM 波沿传输方向 的分量为零。所以,这种波是无法在波导管 中传播,只能在平行双线或同轴线中传播。
Hy 0
其中

2
g 1 c
g
c 2a
c f
近代物理实验专题讲座 2003.8
TE10 波中电场E只有Ey 分量。其电力线将与xz平面处处正交。 如图所示。在x-y平面内
0 a x j (t z ) sin( )e Ey j a
微波基本参数的测量方法与低频电路大不相同 频率(波长)、驻波比、阻抗和功率等微波参 数的测量方法有其独特之处。 频率(波长)的测量根据谐振腔的选频原理来进 行(即通常所称的“吸收式波长计”)。 驻波比的测量是通过检测电场强度的相对值来实 现。 功率的测量是利用微波的热效应(热电偶、热敏 电阻等),通过热电换能器进行间接的量测。
相关文档
最新文档
