HS5936型振动测试仪使用说明书
AWA5936型振动计
AWA5936型振动计（新产品）AWA6291型实时信号分析仪(机器振动)图片由青岛聚创网提供一、概述：AWA5936型振动计是采用数字信号处理技术的新一代袖珍式振动测量仪器，测量加速度、速度和位移，用于机器、电机、车辆、建筑等振动的测量。
也可将本仪器作为振动测量的采集系统，将数据采集后保存在仪器中，带回传到计算机中进一步分析处理。
配置不同软件，可以（1）作为一般的振动计；（2）作为积分振动计；（3）按GB/T 14790.1-2009要求测量手传振动Wh计权加速度ah和A（8）或A（4）；（4）按GB /T 6075.3-2001机器故障检测和报警功能。
它们都可加入实时频谱分析功能。
AWA6291实时信号分析仪配置加速度计、电荷放大器和振动测量软件后，可用于机器振动振动测量。
二、特点:●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；●可进行积分测量，计算并显示振动的等效值；●可选配FFT分析和1/3 OCT分析。
三、主要技术性能：型号名称AWA5936-1型AWA5936-2型AWA5936-3型（手传振动计）AWA5936-4型（机器故障监测）AWA6291型（机器振动测量）特点●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；●同AWA5936-1；●积分测量，显示等效值；●可选配SD卡存贮数据，实现大容量存贮、录音、U盘、读卡器等功能。
●同AWA5936-2；●手传振动测量●同AWA5936-2；●根据设定的机器类型，以及是刚性或柔性支承，当测量的振动速度值超过限值时，显示告警或危险；●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；● 1/3 OCT频带加速度、速度和位移值；●对机器振动信号进行实时FFT分析●测量包络加速度，达到限值时，显示告警或危险。
传感器加速度传感器，灵敏度：2.5 pC/m·s-2（可选择其它灵敏度，但测量范围会有不同）AWA84106型压电加速度计，电荷灵敏度：≈2.5pC/m·s-2测量范围加速度：0.01 m/s2~300 m/s2速度：0.01mm/s~3000 mm/s位移：0.01 mm~30mmWh计权加速度：0.01 m/s2 ~ 300 m/s2同AWA5936-2加速度：2 Hz ~ 20 kHz速度：2 Hz ~ 1.5 kHz位移：2 Hz ~ 200 Hz频率范围：加速度：10 Hz～8 kHz；速度：10 Hz～4 kHz；位移：10 Hz～250 Hz5 Hz～1600 Hz；同AWA5936-2加速度：0.05～5000 m/s2速度：0.5～50000 mm/s位移：5 μm～500 mm频率计权和滤波数字滤波实现并行(同时)加速度、速度、位移Wh计权，数字滤波实现同AWA5936-2；以及包络加速度gE的检测数字滤波实现并行(同时)加速度、速度、位移检波器特性并行有效值、峰值、峰峰值并行有效值、峰值、峰峰值，以及包络检波并行有效值、峰值、峰峰值时间平均方式并行（同时）时间常数1s和时间常数8 s并行（同时）时间常数1 s和时间常数8 s及积分平均同AWA5936-2并行（同时）指数平均、线性平均，时间常数125 ms、1 s、 8 s；主要测量指标1s时间计权瞬时值、8s时间计权瞬时值、加速度、速度、位移的有效值、峰值、峰峰值；同AWA5936-1；以及 1秒等效值、等效连续值；加速度、速度、位移的有效值、峰值、峰峰同AWA5936-2；以及Wh计权加速度的有效值、峰值、峰峰值；A(8)或A（4）。

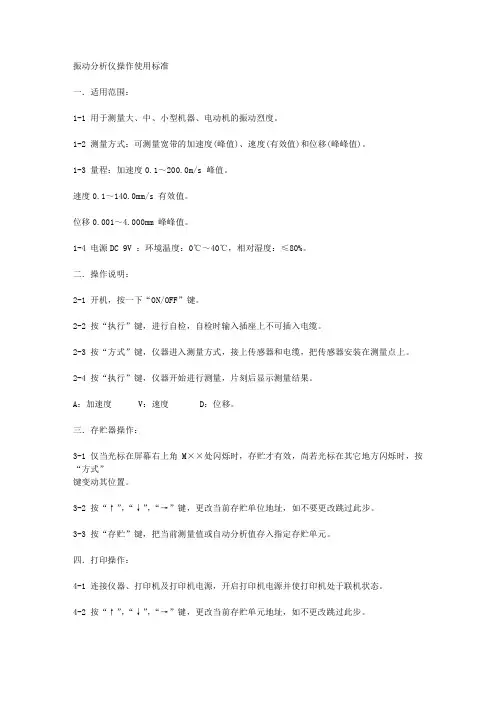

振动分析仪操作使用标准
振动分析仪操作使用标准
一．适用范围：
1-1 用于测量大、中、小型机器、电动机的振动烈度。
1-2 测量方式：可测量宽带的加速度(峰值)、速度(有效值)和位移(峰峰值)。
1-3 量程：加速度0.1～200.0m/s 峰值。
速度0.1～140.0mm/s 有效值。
位移0.001～4.000mm 峰峰值。
1-4 电源DC 9V ：环境温度：0℃～40℃，相对湿度：≤80%。
二．操作说明：
2-1 开机，按一下“ON/OFF”键。
2-2 按“执行”键，进行自检，自检时输入插座上不可插入电缆。
2-3 按“方式”键，仪器进入测量方式，接上传感器和电缆，把传感器安装在测量点上。
2-4 按“执行”键，仪器开始进行测量，片刻后显示测量结果。
A：加速度 V：速度 D：位移。
三．存贮器操作：
3-1 仅当光标在屏幕右上角M××处闪烁时，存贮才有效，尚若光标在其它地方闪烁时，按“方式”
键变动其位置。
3-2 按“↑”，“↓”，“→”键，更改当前存贮单位地址，如不要更改跳过此步。
3-3 按“存贮”键，把当前测量值或自动分析值存入指定存贮单元。
四．打印操作：
4-1 连接仪器、打印机及打印机电源，开启打印机电源并使打印机处于联机状态。
4-2 按“↑”，“↓”，“→”键，更改当前存贮单元地址，如不更改跳过此步。
4-3 按“打印”键，打印出指定存贮单元的内容，打印完毕，并闭打印机电源后方可拔下打印机电
缆。
振动检测仪器安全操作及保养规程
振动检测仪器安全操作及保养规程前言振动检测仪器是一种用于检测机器、设备等物体振动情况的仪器，具有非常重要的作用。
但是，使用振动检测仪器的过程中，如果操作不当或者保养不当，可能会对使用人员造成伤害，甚至会损坏仪器本身。
因此，为了确保振动检测仪器的正常使用、保证使用人员的安全，制定了下面的安全操作及保养规程。
一、安全操作1. 仪器验收在开始使用振动检测仪器之前，首先需要进行验收。
验收应包括以下内容：•确认设备是否符合技术要求及规格•检查设备是否有明显的变形和损坏•确认设备是否有状态记录、控制功能和安全保护装置•对设备的电气系统、配电系统进行检查，并确认接地是否符合要求只有在确认设备通过验收后，才能投入使用。
2. 仪器操作使用振动检测仪器应按以下顺序进行：1.将振动检测仪器放在工作平台上，并用螺栓固定。
2.将探头连接到检测仪器上。
3.打开仪器电源，操作仪器。
在操作仪器时，应注意以下事项：•严禁使用不合格的电源线、电缆或强行使用电线连接其他设备•切记不要私自拆卸设备、更改或损坏设备的保护装置•禁止使用潮湿的手来操作仪器•禁止使用破损或变形的探头在使用过程中，如果发现振动检测仪器出现故障，操作人员应立即停止使用，并联系维修人员进行维修。
3. 工作环境在使用振动检测仪器时，应确保工作环境符合以下要求：•清洁，无尘，无水，无油，无腐蚀性气体•温度适宜，一般在5℃~40℃之间•要避免发生机械震动或室内有电磁干扰4. 警示标识在振动检测仪器的外壳上应设有警示标识，以提醒人员在使用过程中需要注意哪些事项。
如果这些标识已经模糊不清或被破坏了，应该马上更换。
二、保养规程1. 保持清洁定期清洁振动检测仪器是非常重要的，可以减少它的损坏，并延长使用寿命。
首先，要将探头上的污垢清理干净。
用干净的软布沾少量酒精或清水擦拭，严禁使用酚、丙酮等物品擦拭。
2. 定期校正定期校正是为了保障振动检测仪器的准确性。
为了有效地校正，每台仪器都应该有其对应的标准设备。
测振仪使用说明范文
测振仪使用说明范文一、产品概述测振仪是一种用于测量机械设备振动的仪器，可以帮助用户了解设备振动状况，并判断设备的运行是否正常。
本测振仪采用新的数字接收技术，具备精确测量、高速采样、数据存储等功能，是现代工业领域中常用的振动检测仪器。
二、产品特点1.高精度测量：本测振仪具有高精度的测量功能，能够捕捉到微小振动信号，准确判断设备的振动状况。
2.高速采样：本测振仪采用高速采样技术，可实时监测设备振动状况，捕捉到振动信号的变化。
3.数据存储：测振仪内置大容量存储器，可以存储大量的振动数据，用户可以根据需要随时进行数据查阅。
4.方便携带：本测振仪采用便携式设计，重量轻、体积小，便于用户随身携带，随时进行振动检测。
5.其他功能：本测振仪还具有数据分析、异常报警、自动归零等功能，方便用户进行振动数据的处理。
三、使用方法1.准备工作：将测振仪取出，确认其电量充足，连接传感器，并确保传感器安装在待测设备的适当位置。
2.打开测振仪：长按电源键，待显示屏亮起后松开，测振仪即可启动。
3.设置参数：根据待测设备的特点，设置合适的测量参数，如测量范围、采样频率等。
4.进行测量：将传感器放置在待测设备上，按下测量键开始测量振动。
测振仪将实时采样并显示振动数据。
5.停止测量：按下停止键，测振仪将停止振动数据的采集和显示，用户可根据需要进行数据分析或保存。
6.数据分析：进入测振仪的数据分析模式，用户可查看设备的振动波形图、频谱图等，帮助分析设备振动特性。
7.数据存储：在数据分析模式下，用户可以选择将振动数据保存到测振仪的内置存储器中，以便后续查阅。
8.数据导出：连接测振仪与电脑，使用数据导出软件可以将测振仪中的振动数据导出到电脑中进行归档和进一步分析。
四、注意事项1.使用前请确保测振仪和传感器的电量充足，以免影响正常测量。
2.请按照说明书中的要求正确安装传感器，确保其与待测设备接触良好。
3.使用过程中注意防护措施，避免传感器与设备碰撞或受到损坏。

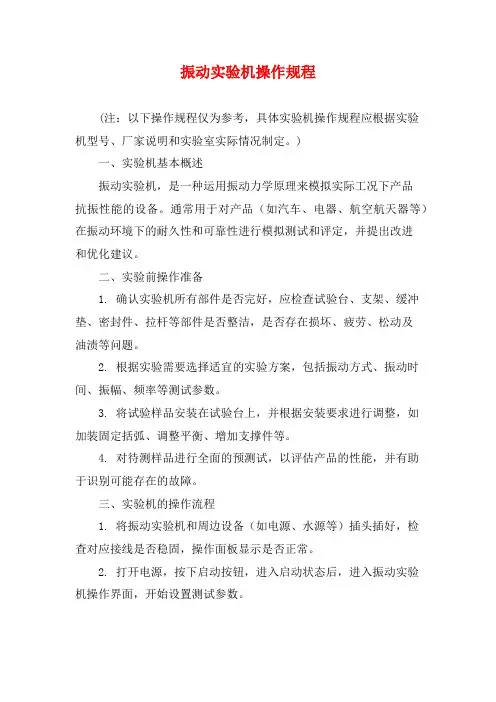

振动实验机操作规程
振动实验机操作规程(注：以下操作规程仅为参考，具体实验机操作规程应根据实验机型号、厂家说明和实验室实际情况制定。
)一、实验机基本概述振动实验机，是一种运用振动力学原理来模拟实际工况下产品抗振性能的设备。
通常用于对产品（如汽车、电器、航空航天器等）在振动环境下的耐久性和可靠性进行模拟测试和评定，并提出改进和优化建议。
二、实验前操作准备1. 确认实验机所有部件是否完好，应检查试验台、支架、缓冲垫、密封件、拉杆等部件是否整洁，是否存在损坏、疲劳、松动及油渍等问题。
2. 根据实验需要选择适宜的实验方案，包括振动方式、振动时间、振幅、频率等测试参数。
3. 将试验样品安装在试验台上，并根据安装要求进行调整，如加装固定括弧、调整平衡、增加支撑件等。
4. 对待测样品进行全面的预测试，以评估产品的性能，并有助于识别可能存在的故障。
三、实验机的操作流程1. 将振动实验机和周边设备（如电源、水源等）插头插好，检查对应接线是否稳固，操作面板显示是否正常。
2. 打开电源，按下启动按钮，进入启动状态后，进入振动实验机操作界面，开始设置测试参数。
3. 进入“参数设置”界面，根据实验需求设置振动方式、振动时间、振幅、频率等参数并保存。
4. 完成参数设置后返回主界面，按下“开始”按钮即可开始实验，实验机开始进行振动测试。
5. 在实验过程中，应始终保持注意力集中，检查显示屏幕上的参数是否正常，观察实验样品是否有异常情况产生。
6. 实验完成后，关闭实验机，清除现场，整理记录，撤离现场。
四、实验机常见故障和解决方案1. 电源问题：插头插反、插松等问题都有可能导致实验机无法正常启动，可检查插头、线路和开关是否正常。
2. 实验机振幅异常：实验机振动幅度较大，可能是由于样品安装不规范，可检查安装括弧、平衡器和支撑件等部件。
3. 实验机噪音较大：实验机噪音较大，可能是由于负载存在不平衡、实验机支撑不稳等问题，可进行检查和调整。
4. 实验数据不稳定：可能是由于实验参数设定值与实际参数值不匹配导致的，可进行调整和校准。

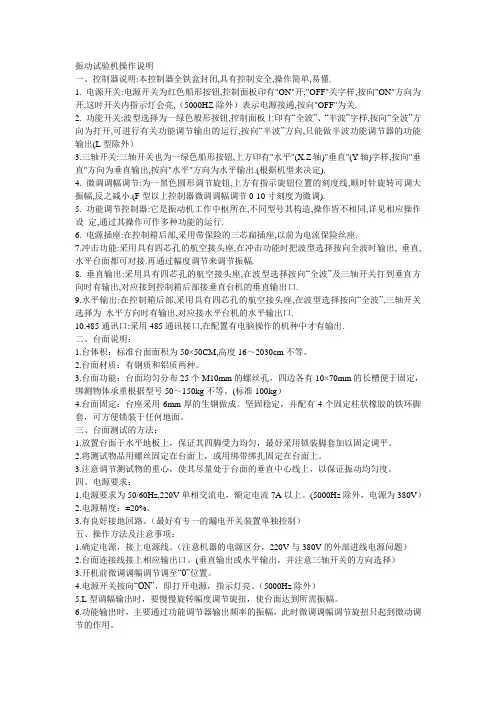

振动试验机操作说明
振动试验机操作说明一、控制器说明:本控制器全铁盒封闭,具有控制安全,操作简单,易懂.1. 电源开关:电源开关为红色船形按钮,控制面板印有"ON"开,"OFF"关字样,按向"ON"方向为开,这时开关内指示灯会亮,（5000HZ除外）表示电源接通,按向"OFF"为关.2. 功能开关:波型选择为一绿色般形按钮,控制面板上印有“全波”、“半波”字样,按向“全波”方向为打开,可进行有关功能调节输出的运行,按向“半波”方向,只能做半波功能调节器的功能输出(L型除外）3.三轴开关:三轴开关也为一绿色船形按钮,上方印有"水平"(X.Z轴)"垂直"(Y轴)字样,按向"垂直"方向为垂直输出,按向"水平"方向为水平输出.(根据机型来决定).4. 微调调幅调节:为一黑色圆形调节旋钮,上方有指示旋钮位置的刻度线,顺时针旋转可调大振幅,反之减小.(F型以上控制器微调调幅调节0-10寸刻度为微调).5. 功能调节控制器:它是振动机工作中枢所在,不同型号其构造,操作皆不相同,详见相应操作设定,通过其操作可作多种功能的运行.6. 电源插座:在控制箱后部,采用带保险的三芯扁插座,以前为电流保险丝座.7.冲击功能:采用具有四芯孔的航空接头座,在冲击功能时把波型选择按向全波时输出, 垂直,水平台面都可对接.再通过幅度调节来调节振幅.8. 垂直输出:采用具有四芯孔的航空接头座,在波型选择按向“全波”及三轴开关打到垂直方向时有输出,对应接到控制箱后部接垂直台机的垂直输出口.9.水平输出:在控制箱后部,采用具有四芯孔的航空接头座,在波型选择按向“全波”,三轴开关选择为水平方向时有输出,对应接水平台机的水平输出口.10.485通讯口:采用485通讯接口,在配置有电脑操作的机种中才有输出.二、台面说明：1.台体积：标准台面面积为50×50CM,高度16～2030cm不等。
振动试验台操作说明书
振动试验台操作说明书一、产品概述振动试验台是一种专业用于模拟产品在运输或使用过程中的各种振动环境的设备。
它可以帮助用户评估产品的耐用性和可靠性，并辅助改进产品设计和工艺，以提高产品质量和性能。
本操作说明书将详细介绍振动试验台的使用方法和注意事项，以确保用户能够正确、安全地操作该设备。
二、安全操作指南1. 使用前请认真阅读本操作说明书，并确保已经了解所有安全操作指南。
如果有任何疑问或不明之处，请联系售后服务人员进行咨询。
2. 请确保振动试验台的工作环境安全，不要将易燃、易爆、有腐蚀性或有威胁人身安全的物品放置在试验台周围。
3. 在试验台开始工作前，确保所有试验品均已正确固定，并确保运行参数设置正确。
4. 使用过程中请随时注意试验台的运行状态，如有异常请立即停止操作，并联系维修人员进行检查和维修。
5. 在试验台运行期间，请勿随意触摸或拆卸设备的关键部件，以免引起伤害或设备故障。
三、操作步骤1. 开机准备a. 接通电源并确保电源指示灯亮起。
b. 检查仪表盘上的各项参数设置，包括频率、振幅等，确保与试验要求相符。
c. 检查振动试验台的固定装置，确保试验品已正确固定，不会在振动过程中产生松动或脱落现象。
2. 操作流程a. 将试验品放置在试验台上并进行固定。
b. 启动振动试验台，开始试验。
c. 在试验过程中，可根据需要进行参数调整，确保试验品得到准确的振动环境。
d. 当试验结束时，关闭试验台并将试验品取下。
四、注意事项1. 遵循设备生产厂商的操作要求，不得擅自改变任何设备设置。
2. 在试验开始前，确保试验台和试验品之间的连接牢固，以免发生意外。
3. 严禁将试验台用于其它非预定的用途，以免引起设备故障或安全事故。
4. 定期对振动试验台进行维护保养，保持设备状态良好。
5. 在操作试验台时，保持警觉并随时注意设备的运行情况，如有异常请立即停止操作并联系维修人员。
五、故障排除振动试验台在使用过程中可能会出现一些常见的故障，如设备不工作、参数显示异常等。
振动检测仪使用说明书
振动检测仪使用说明无担保声明振动检测仪若是在原始状态下就无法使用或是在正常使用下发生故障，在两年保质期内可以享有售后服务，但是要通过厂家的检查以确认非人为因素造成其损害。
振动检测仪在原始状态下就无法使用时，厂家应该偿还其预先交付的售后服务费用，厂家也有义务维修或更换无法使用的产品。
若是需要售后服务，可以通过传真、电子邮件或是信函进行沟通，在此之前，要是先检查是否属于自然因素引起的仪器无法正常使用。
如空电池的安装、安装电线已受损害等等。
当产品返还厂家时，必须明确标明维修目的。
尽可能地注明发货日期。
概括振动检测仪是一种手持便携式测振仪，应用于旋转机器的预防与维修工作，一整套装备包括一个仪器与磁铁支持和扩展头组成的振动传感器。
振动检测仪的有效振动频率的检测范围誓10~3200赫兹。
这个频率范围涵括李大多数发生机器故障和缺陷的可能性。
产生振动的具体例子是由于机器放置不平衡、轴或齿轮、汽蚀等流体产生的振动偏差。
测量水平的判断很大程度上取决于振动标准。
振动标准中各级之间的振动和磨损比较接近实际中正在运行的机器将迅速转化成标准指标以便参考。
测量经验应该由用来优化的操作类型所需要更高的振动以此积累。
振动判断的共同标准是ISO10816-3.这也适用于各国饿机器振动检测。
ISO10816-3这标准是一个已经应用了九十年并且在国际受到好评且将持续被应用的旧标准的升级，同时它有太多的限制。
所以判断一个宽松，良好的振动还应通过实际经验的依据。
功能开始仪器操作按下这个按钮，仪器开始测量，约2.5分钟后仪器将自动关闭。
电池检测持续按压这个按钮，仪器会显示电池电压，当电压低于7伏特时，要换电池。
一个普通电池可以维持20小时的持续操作。
一个碱性电池可以维持40小时的持续操作。
轴承状态持续按压这个按钮，仪器中测量范围的轴承瞬间处于3200~20000赫兹间检测点检测仪器必须尽可能地接近轴承，并保持水平，垂直或是轴方向检测。
轴轴如何营造良好的测量传感器的灵敏度方向应与变能器的中心轴方向保持一致，变能器的扩展头要接在测试点上。
测振仪使用作业指导书资料
1.目的便于操作人员正确使用测振仪对设备振动进行正确量测，保证产品质量，达到客户满意。
2.适用范围该仪器适用于设备的常规振动测量，尤其是旋转或往复式机械中的振动测量，可以测量振动的加速度、速度和位移，我司一般使用速度模式测量设备振动。
3.技术参数 3.1测量范围加速度：0.1－199.9m/s 2（峰值） 速 度：0.1—199.9mm/s (有效值) 位 移：0.001－1.999mm(峰－峰值) 3.2频率范围加速度：10－500Hz 、10Hz-1KHz （LO ）、10Hz-10kHz(HI) 速 度：10－500Hz 、10Hz-1KHz （LO ） 位 移：10－500Hz 、10Hz-1KHz （LO ）3.3允许误差：≦2%±5%(TV110)，5%+2digits （VC63B 和AR63B ） 3.4其它技术参数a.使用环境温度：0-40℃b.电源：北京时代TV110－－镍氢电池4节1.2V(5#),深圳胜利VC63B 和香港希玛AR63B ――9V 碱性方块电池4.定义4.1振动：是物体受到外力作用，在其平衡位置周围做往复运动。
如音叉、单摆、发动机的活塞等；4.2振动位移（振幅）：物体或质点在其平衡位置附近振动，其位置移动的幅度称为位移，最大位移称为振幅，用d 或S 表示；4.3振动速度：物全或质点振动的速度，是位移对时间的一阶导数（ds/dt ）,即单位时间内的位移值，用V 表示；4.4振动加速度：物体或质点在振动中的加速度值，是位移对时间的二阶导数（d 2s/d 2t ）或速度对时间的一阶导数（dv/dt ）即单位时间内的速度变化量，用a 表示；4.5振动频率：物体或质点在单位时间内振动的次数，用f 表示。
110测振仪（北京时代）部件说明 5.1仪器箱主要部件如图1-1图1-1 5.2液晶屏显示见图1-2微型打印机测振仪主机说明书探头图1-26.VC63B测振仪（深圳胜利）部件说明仪器部件如图2-1测量方式转换键探头测量按键显示屏图2-17.AR63B（香港希玛）部件说明7.1仪器部件如图3-1磁性吸盘手柄开机及测量键图3-17.2屏幕显示如图3-2图3-21.电池电量标记；2.测量动态滚动条；3.低频指示；4.测量数据值显示；5.取最大值；6.温度及最大值显示区；7.温度单位，分摄氏和华氏；8.数据保持；9.测量方式，我司选mm/s(速度)；10.频率显示；11.高频指示；12.测量值范围标识符号；13.背光灯指示，测量中7秒后无任何操作背光灯关闭。
振动噪声测量仪操作规程
振动噪声测量仪操作规程
一、安全性
1、本仪器的安装和使用前应检查电源电压的安全性，使用前应确认
接线符合当地电气制度要求。
2、在使用电源设备时应检查有无异常，操作前应接地电源。
3、振动噪声仪的安装后，要检查安装是否牢固，避免设备运行时脱落。
4、运行时，应按操作规程进行，以免造成运行异常和损坏。
二、设备准备
1、准备好一部振动噪声测量仪，以及一些配件，如：试验探头、连
接线、固定夹等。
2、将振动噪声测量仪接上电源，打开电源开关，将仪器从“关”状
态调节至“开”状态，使之重新开机。
三、安装和连接
1、将探头连接到测量仪上，确认接线连接牢固，以免脱落。
2、请确认探头和连接线都是防水的。
3、根据测量位置，确定探头安装位置，并使用固定夹牢固的固定止。
4、探头和连接线应该保持完好，避免连接不牢，以及短路。
四、操作流程
1、将测量仪打开，开启所有的传感器，等待数据采集和显示。
2、根据实际测量需要，调节振动范围及频率，以及测量时间参数。
3、开始测量，并观察与记录测量数据，直至测量完成。
4、停止测量，删除探头，拔出连接线，将测量仪关机。
振动仪器操作流程
振动仪器操作流程一、操作前准备在使用振动仪器前，需要做好以下准备工作：1. 确定实验目的：明确需要进行的振动实验目的以及所需采集的数据类型。
2. 振动仪器选择：根据实验需求选择合适的振动仪器，考虑频率范围、精度、灵敏度等因素。
3. 安装振动仪器：根据仪器的安装说明将其固定在实验平台上，并确保其稳定可靠。
4. 连接电源：将振动仪器连接至电源，并确保电源稳定。
5. 检查连接：确保振动仪器与测量设备（如计算机或数据采集器）的连接良好，没有松动或损坏。
二、调试设置在进行振动实验之前，需要进行以下调试设置：1. 仪器零点校准：根据仪器操作手册对仪器进行零点校准，以保证后续测量的准确性。
2. 采样频率设置：根据实验需要设置采样频率，确保能够获取到需要的信号信息并避免过高的采样频率导致数据冗余。
3. 信号滤波：根据实验需求设置合适的滤波器参数，以去除噪声或其他干扰信号。
4. 量程选择：根据实验情况选择合适的量程，确保信号落在量程范围内，以避免信号被截断或过大导致测量失真。
三、振动实验操作步骤完成准备和调试后，可以开始进行振动实验操作，具体操作步骤如下：1. 启动振动仪器：按照仪器操作手册启动振动仪器，并等待其稳定工作。
2. 放置被测样品：将需要进行振动测试的样品放置在振动仪器的测试平台上，并确保样品与仪器之间的连接牢固。
3. 启动数据采集：通过计算机或数据采集器等设备启动数据采集系统，确保设备正常工作并能够实时采集振动信号。
4. 开始振动实验：通过仪器操作面板或相关软件设置实验参数，如振动幅值、频率等，并开始进行振动实验。
5. 数据记录与分析：在振动实验进行过程中，及时记录实验数据，并通过相关软件对数据进行分析、处理和保存。
6. 实验结束：当实验达到预定时长或完成预定次数后，停止振动实验，并关闭振动仪器和数据采集系统。
四、数据处理与分析在进行振动实验后，还需要对所采集到的数据进行处理和分析，以得到有价值的结果。
振动试验台掌控器说明 振动试验台如何操作
振动试验台掌控器说明振动试验台如何操作振动试验台掌控器说明:本掌控器全铁盒封闭,具有掌控安全,操作简单,易懂.1. 电源开关:电源开关为红色船形按钮,掌控面板印有"ON"开,"OFF"关字样,按向"ON"方向为开,这时开关内指示灯会亮,（5000HZ除外）表示电源接通,按向"OFF"为关.2. 功能开关:波型选择为一绿色般形按钮,掌控面板上印有“全波”“半波”字样,按向“全波”方向为打开,可进行有关功能调整输出的运行,按向“半波”方向,只能做半波功能调整器的功能输出（L型除外）3. 三轴开关:三轴开关也为一绿色船形按钮,上方印有"水平"（X.Z轴）"垂直"（Y轴）字样,按向"垂直"方向为垂直输出,按向"水平"方向为水平输出.（依据机型来决议）.4. 微调调幅调整:为一黑色圆形调整旋钮,上方有指示旋钮位置的刻度线,顺时针旋转可调大振幅,反之减小.（F型以上掌控器微调调幅调整0—10刻度为微调）.5. 功能调整掌控器:它是振动机工作中枢所在,不同型号其构造,操作皆不相同,详见相应操作设定,通过其操作可作多种功能的运行.6. 电源插座:在掌控箱后部,接受带保险的三芯扁插座,以前为电流保险丝座.7.冲击功能:接受具有四芯孔的航空接头座,在冲击功能时把波型选择按向全波时输出,垂直,水平台面都可对接.再通过幅度调整来调整振幅.8. 垂直输出:接受具有四芯孔的航空接头座,在波型选择按向“全波”及三轴开关打到垂直方向时有输出,对应接到掌控箱后部接垂直台机的垂直输出口.9.水平输出:在掌控箱后部,接受具有四芯孔的航空接头座,在波型选择按向“全波”,三轴开关选择为水平方向时有输出,对应接水平台机的水平输出口.10.485通讯口:接受485通讯接口,在配置有电脑操作的机种中才有输出.欢迎新老顾客来电订购：电磁式振动试验台各项部件工作操作的说明电磁式振动试验台的功能与特点：1.反作用式机械振动，DC驱动可完成垂直和水平方向的正弦振动。
振动试验机 设备操作说明书
2.6 按ON鍵﹐打開功率放大器電源
2.7 按ST.BY鍵﹐開始工作
2.8 按STA鍵 ﹐開始掃頻
3. 試驗完畢
3.1 按OFF鍵﹐關閉功率放大器
3.2關閉漏電斷路開關
三﹑注意事項﹕
1.試驗頻率不能超過設備的工作范圍﹐否則燒壞保險管。
2.關機時﹐一定要先關功率放大器電源﹐再關漏電斷路器開關。
3.在壓縮工作時﹐按一下ST.BY鍵可進入暫停﹑等待狀態。
4.振動台工作時﹐不要在台面上突然加上負載力﹐否則因功率過大燒壞功率放大器。
5.傳感器應鋼性粘貼在距台面中心2/3處。
核准
審核
制作
日期
2.4.4 按ENTER﹐再按ACC.鍵﹐輸入加速度值﹐再按ENTER鍵
2.4.5 調節電位器旋鈕1﹐將振動計電表調至加速度相對應的值
2.4.6 輸入循環周期﹐再按ENTER鍵
2.4.7 按LOG鍵 ﹐屏幕顯示”A=”﹐輸入對數值﹐再按ENTER鍵
2.4.8 此時屏幕顯示CHEC﹐按ENTER鍵﹐屏幕顯示FULL﹐此時設置結束
設備操作說明書
設備名稱
振動試驗機
設備功能
振動試驗
文件編號
設備型號
D-100-1
廠商
版本
A0
一﹑設備部件釋圖﹕
核准
審核
制作
日期
第 1 頁 共 2 頁
設備操作說明書
設備名稱
振動試驗機
設備功能
振動試驗
文件編號
設備型號
廠 商
版 本
A0
二﹑操作說明﹕
1.准備階段
1.1裝好台面及試驗件
1.2 調整台面中心位置
振动试验机的操作方法
振动试验机的操作方法（一）从振动试验的历史来看，试验是从定频正弦→正弦扫频→随机振动发展的。
正弦定频试验可以对选定的一个或数个频率（通常选为试件的共振频率）下对试件进行振动试验，由于不可能测出试件所有的共振频率，再由于非线性因素和结构损伤的影响，共振频率本身在试验过程中也是变化的，于是就发展了正弦扫频试验，试验过程中对试件所有的共振频率都能考核到。
一、振动试验机的大致操作步骤：1、开机前的检查：1.1 所有电源连接线是否连接好。
1.2 电源开关是否关闭。
2、开机：2.1 打开电源，点开振动测试的操作软件。
2.2 通过测试要求，设定测试条件(扫频测试)，包括振幅，时间，测试物品的重3、操作：3.1 软件的条件设定后，对待测样品分3个方向绑定在振动机测试平台上。
3.2 打开电源开关。
3.3 点击"执行条件"，机器开始运转。
4、关机：4.1 测试时间完成后，机器自动停止运转。
4.2 关闭电源开关。
4.3 关闭电脑软件。
4.4 取下测试样品。
4.5 整理电源线，取下绑带。
5、振动试验机简易事故的排除：5.1开启软件执行测试后，振动机器还是不运转：电源开关没有打开(处理：打开电源）5.2振动过程中线材综合机出现不良显示：连接器样品对插后没有被绑定牢固(处理：重新牢固的绑定起来)。
二、振动台控制软件的一般使用方法1、首先将振动台与功放的电源打开，通电预热必要的时间。
2、将系统的联接线接好，D/A输出接功放输入，输入1点起依次接控制通道的电荷放大器输出，联机测量通道可接于控制点以外的通道。
3、选择适当的滤波器频率.(共有62.5,125,250,500,1000,2000,4000,8000 Hz八档可供选用)。
4、确认输出电位计位置为零，打开控制箱电源，打印机电源及微机电源开关，进入中文WINDOWS 98系统。
（为使本说明书较简明，我们假设用户已经有了WINDOWS 98的基本操作经验。
HS5936型振动测试仪操作规程
HS5936型振动测试仪操作规程一、主要技术参数和性能1.1 振动传感器a) 振动传感器: 压电式加速度计b) 电荷灵敏度: 4 PC/ms-2± 2 PC/ms-2c) 频率范围: 1Hz ～10000 Hzd) 最大可测加速度: 10000 m/s21.2 测量范围1.2.1 量程分档量程分高(H)、低 (L) 二档,手动换档。
1.2.2 各量程档测量范围见表11.3真实有效值RMS、峰值P、峰峰值P-P。
1.4 显示器4位半 LCD显示，设有最大有效值保持功能。
显示周期约1 秒。
1.5 交、直流输出用Φ3.5 双通道插座输出。
满度输出约2V有效值，输出阻抗为2kΩ±60Ω1.6 准确度优于 5%±2个字( 小数点后第1位) 。
1.7 电源1.7.1 外接直流电源: DC 9V。
1.7.2 内部电池 7.5 V ，5 节LR6 型高性能碱性电池。
1.8 外形尺寸l×b×h: 237mm × 81mm × 34 mm1.9 质量约400g(含传感器、磁固定头)1.10 工作环境操作温度: -10℃～50 ℃相对湿度: 20%～90% RH二、仪器使用2.1 使用前的准备图1 各部件说明2.1.1 装电池: 打开电池盒盖板，依照极性标志装入 5 节 5 号高性能碱性电池。
当使用外接电源时，外接直流电源电压为9V，输入插孔的外圈为电源正极，内圈为电源负极，请注意正负极性，切勿接反。
2.1.2 取下保护罩，并且保管好，小心接上电缆接头并拧紧。
2.1.3 安装加速度计时，表面要求清洁平滑，加速度计敏感轴应该与被测物体的运动方向一致，按被测物体的形状大小，质量及振动频率情况选用测振附件与固定方法，以保证测量精度。
选用测振附件不同，仪器的有效频率范围不同，一般为:a) 测振杆 5Hz ～ 500Hz （手持针式,园与尖头一般用于孔中或槽中不平位置。
5936说明书v2.00
AWA5936型振动计使用说明书目录1 概述 (3)2 主要性能指标 (3)3 结构特征 (4)5 按键 (7)6使用方法 (7)6.1 开机 (7)6.1.1主菜单 (7)6.1.2简易测量界面 (7)6.2 参数设置 (8)6.2.1 日历时钟调整 (9)6.2.2 测量时间设置 (9)6.2.3组名(测点名称)输入及选择 (9)6.2.4 组名的查看 (10)6.2.5 量程及滤波器选择 (10)6.2.6 LCD显示对比度调节 (10)6.3 测量 (10)6.3.1 机械振动测量 (10)6.3.2 手传振动测量 (12)6.6 校准 (14)6.6.1 用标准振动台进行校准 (14)6.6.2 直接输入灵敏度级 (15)7 SD卡大容量存贮功能 (15)7.1 大容量数据存贮 (15)7.1.1 开机自检 (15)7.1.2 数据调阅及打印 (15)7.1.3 数据保存 (16)7.2 录音及回放 (16)7.2.1 录音 (16)7.2.2 回放 (16)7.3 U盘功能 (16)7.4 其它注意事项 (17)附录1 装箱清单（标准配置） (18)附录2 a、v和s的频率特性曲线 (19)附录3 手传振动频率计权h W相对响应 (20)1 概述AWA5936型振动计是采用数字信号处理技术的新一代手持式振动测量仪器，可以同时测量多种评价指标，可以测量机械振动，也可以测量人体手传振动；可以测量瞬时振动值，也可以测量积分时间平均值。
进行机械振动测量时，a、v、s三种振动量的有效值、峰值、峰峰值，以及两种时间计权（F 和S）是并行（同时）进行测量的。
以15.92Hz 为参考频率，加速度、速度、位移的线性范围均大于80dB。
当选配手传振动测量软件时，可按GB/T 14790.1-2009（ISO 5349-1）《机械振动人体暴露于手传振动的测量与评价第1部分：一般要求》标准要求测量手传振动。
振动声学测量仪器的使用
5） 如何利用理运算想放大器构成
（1）一般同相放大器；（2）加法电路；（3）积分电路；
注意事项： 1）开机顺序： 信号源、示波器、电荷放大器； 2）关机顺序： 电荷放大器、示波器、信号源 其它事宜： （一）实验报告要求： （1）16开（B5复印纸）； （2）手写；图在坐标纸上手工绘制； （3）由班长在一周内收齐、交上。 （二）实验分组方法： 三人一组；按学号顺序组合。
四.仪器连接：
五.实验步骤： 1）了解示波器、信号源等有关仪器的旋纽档位功能； 2）按上图联接仪器； 3）测量激振器、加速度计、电荷放大器的频响曲线：
频响曲线测量：
（1）测量频点选取：频率范围：100Hz-5000Hz； 频率间隔：1/3 oct； 据此确定的频点： 100，125，160，200，250，315，400，500，630，800 1000，1250，1600，2000，2500，3150，4000，5000 （Hz） （2）在每个频点测量激励电压幅值（Vi）和响应电压幅值（Vo）
（3）至少重复3次测量；
六.实验测量数据记录和数据处理
（1）记录和处理数据表格
（2）数据处理结果曲线
七.实验结果分析与讨论源自简答题 1）何谓振动系统的频率特性曲线。试着给出单自由度振动
系统不同阻尼条件下位移响应的幅频特性曲线。
2）分析本实验测量过程中的误差来源。 3）试推出本实验数据处理中 H 计算的公式 4）如果f1、f2、f3的频率间隔为1/12倍频程(f1<f2<f3) 且f1=440Hz，那么f2和f3为何值？
实验一
振动声学测量仪器的使用
一.实验目的： 1)学会常用声学测量仪器的使用方法； 2)测量简单振动系统的频响曲线。 二.实验仪器： 功率信号源（SG1645）、激振器（JK-2）、 加速度计YD106）、电荷放大器（YE5852）、 示波器（6502）， 三.实验内容： 1）学会示波器、信号源等有关仪器的使用； 2）了解激振器、加速度计的工作原理和使用方法。 3）测量激振器、加速度计、电荷放大器的频响曲线；
振动法试验装置操作规程
振动法试验装置操作规程
1、接通电源，控制器显示振动频率，调整到要求的振动频率。
2、根据土粒的最大粒径选择试筒，最大粒径在40mm 以上的选择大试筒，20mm以下的选择小试筒，测定并记录空试筒质量。
3、将试样大致分成三份，取其中一份用小铲或漏斗徐徐填入试筒（装填量宜使振毕密实后的试样等于或略低于筒高的1/3），抹平试样表面，用橡皮锤或类似物敲击试筒壁，使试料下沉。
4、放置合适的加重底板于试料表面上，轻轻转动几下，使加重底板与试样表面密合一致。
卸下加重底板把手。
将试筒固定在振动台上，装上套筒，并与试筒紧密固定。
5、将合适的加重块放置在加重底板上，其上部尽量不与套筒内壁接触。
6、开动振动台，在设定好的振幅下振动8min。
振动完毕后，卸下加重块和加重底板。
按相同的步骤进行第二层和第三层试料振动压实。
第三层振毕加重底板不再立即卸去。
7、卸去套筒，检查加重底板是否与试样表面密合一致，即按压加重底板边缘，看其是否翘起，若翘起则在试验报告中注明。
8、将百分表支架插入每个试筒导向瓦套孔中，刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土，并尽量避免将其刷进试筒中。
然后分别测读并记录试筒导向瓦每侧试筒顶沿面各三个百分表读数，共12 个读数，再从加重底板上测读并记录出相应读数。
9、卸去加重底板，并从振动台面上卸下试筒。
测定并记录试筒及试样总质量，计算最大干密度。
10、重复以上步骤，直至获得一致的最大干密度值。
