东芝.门锁.安全回路短接方法
东芝电梯基本操作知识
•东芝电梯CV180常用地址参数地址功能通常参数5297: 开门时间2秒钟002A5298: 轿箱呼出应答时间2秒002A5299: 乘场呼出应答时间3秒003F529A: 乘场和轿箱呼出应答时间5秒0068529B: SME跳开时间15秒0139以下为部分功能的选用相,当参数为0001时则起用该功能,参数为0000时则无该功能.541E：荷重补偿5803：防捣乱5804：照明、风扇自动关闭5805：锁梯PAK5806：自动平层5808：消防5809：回基站5812：满员5814：2CaY5815：并联(0001为主机0000为副机)5AC3：04(紧急)5AC7：08(保养)东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
东芝电梯基本操作知识
东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。
东芝电梯主板操作和机房操作维修说明
东芝电梯主板操作和机房操作维修说明展开全文电梯保险推荐安装工、维修工意外险774/年，最高赔付120万伤残+6万医疗+80元/天住院津贴。
电梯设备险最低58元/梯/年，最高赔付200万。
联系人：叶经理电话：181****0125（微信同号）东芝电梯主板操作说明将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)六、控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。

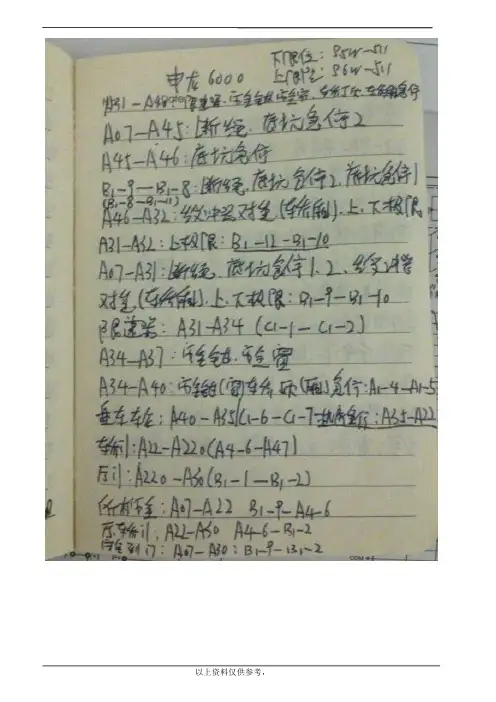

常见电梯安全回路短接
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
声明：以上安全回路和门回路仅供参考, 详情看图纸！如短接过程中造成 主板烧毁以 及其他设备损坏与本人无关
注意： 电梯正常运行中禁止短接 厅门以及轿门 及其安全回路 、离开时请记得取下 短接线 如：造成人员伤亡与本人无关
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上安全回路及门回路有错误请联系本人
谢谢
编制；罗玉明
以上资料仅供参考，
东芝电梯基本操作知识
东芝电梯基本操作知识一、CV180自学习打检修1、按1键按到显示002、按2按到103、按3显示E24、按3 按2调到OE5、按3显示E16、按3 按3显示OE7、按3 按2调到E28、按3显示OE9、按3 按2调到E310、按3显示OE11、按3 按2调到EC12、按3显示OE13、按1显示楼层E2JS14、检修打正常显示楼层E2PD二、CV180调故障1、MODE按2下显示0.0.都在跳动2、按中间键NUM加到0.8.都在跳动3、然后按STB 确定键一直按三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
五、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC操作板上HDC—NC短接：轿门门联锁；2、3、操作板上3号—4号短接：厅、轿门门联锁全短接。
东芝电梯故障清除说明
东芝电梯故障清除说明(共1页) -本页仅作为预览文档封面，使用时请删除本页-东芝电梯故障清除说明机房检查修理操作:将控制柜操作板上8号扭子开关朝上,此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(s9)朝上或者朝下按住不放,电梯将以检查修理速度向上或者向下运行。
三、故障清除操作:显示器上显示ee表示有故障记载,保养时需要清除,不然将出现故障记录过多而保护死机。
此时将主电源关闭,按住主板上4号键不放再送电,一般情况下可复位,若不能复位就要做故障清除,方法如下:按主板上1号键2下显示00;按主板上2号键n下使显示器显示0e;按主板上3号键1下显示e0;按主板上2号键1下使显示器显示e1;按主板上3号键1下,再按2号键1下显示e0;按主板上2号键2下使显示器显示e2;按主板上3号键1下显示0e;按主板上4号键强力压制归回,故障清除操作竣事。
注:操作板上9号键是故障记载开关,正常时开关朝上,不然故障记载很快将出现保护死机。
四、短接安全回路操作:当显示fd时表示安全回路断开,此时安全接触器cc断开、操作板上面的指示灯熄灭,首先查抄安全回路供电保险管1f1(控制柜后面下排左起第6个)是不是熔断;检查修理需要短接时,请用下面所列方法:操作板上a2-a7短接:轿顶急停开关、轿厢急停开关、安全钳开关;操作板上a7-a10短接:上下极限开关、缓冲器开关、涨紧轮开关;操作板上a10-a11短接:限速器开关;五、短接门锁回路操作:当操作板上底下的1个指示灯熄灭,表示门锁回路断开,检修时需要短接请用下列方法操作:操作板上a11-hdc短接:厅门门联锁;操作板上hdc-nc短接:轿门门联锁;操作板上3号-4号短接:厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接!不然将烧坏二至三块电脑板!)六、控制柜内左接线排名称：最上面是旋转编码器接线;B1、b2是抱闸线圈接线;最底下是内选、外选接线。
2。
东芝CV330A安装、维修资料（安全回路、慢车、故障代码）
东芝CV330A安装、维修资料（安全回路、慢车、故障代码）一、控制柜保险说明1、保险排序1F-1 1F-2 1F-3 2F-1 2F-2 2F-4 F-1 F-2 F-3 8F-1 8F-2 8F-3 3FA 3FB●●●●●●●●●●●●●●2、保险说明注：1. ●为走慢车必须安装保险，—为走慢车必须拆除保险。
上述带—保险除3FA、3FB可安装上外，其他保险必须拆除，否则在安装过程中操作不当易造成PU、I/O、及操纵盘基板烧毁。
2.高层及带停电平层的电梯会增加1F-5、2F-5、2F-3等保险二、安全回路说明1、端子排符号排序PC1C NC NC NC NC P24A P24A P24A P24A NC2….NC2共8个 KNOR R201 T201 NC BKC A2 A7 A10 A11 DC HDC CC DLS2、安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS)A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS)A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS)三、走慢车封线1、试运行慢车：①机房打检修②PC1A与A11封③门联锁短封钥匙扳到封闭一侧④CNH1-1（DNLS）、CNH1-2（UPLS）、KNOR与E（地线）短封⑤正确接上码盘线BP5A\BN5A\\PNS\DNS\ZNS⑥接上抱闸线B1，B2⑦插上CNMB插子（抱闸微动开关）CNM12温控开关2、电机线及码盘线接法注：现场安装发现电梯反向的，将U和W调换一下，同时将PNS 和DNS调换，方向即改过来了。
四、土建布置图现场施工必须按土建布置图施工，土建布置图英文含义M/R机房，C/P操纵盘，C/W对重，H/W固定电缆，T.C随行电缆，GOV限速器，L.SW限位开关，I.SW平层开关，HIB呼梯，PMSM永磁同步电机五、机房PU基板显示说明E E故障记忆F d故障发生 J S检修 P A锁梯 A d司机 J ｄ专用 F C火灾管制 E S消防■运行六、一般故障分析1、控制柜继电器排序RLR LZN LBKR SMR 1BKR 2BKR KNORR AMC1 AM C2■■■■■■■■■2、控制柜接触器排序（控制柜左下角）AMC1 AMC2 SC 1BK 1BKX 2BK3、读故障号●●●MOD NUM STB ● PRS①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮8下，至显O.8③连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号④调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了4、清除故障，解决一般死机状态①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮，至显O.E③按右面〈STB〉一下显E1，按〈STB〉一下显OE④按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE⑤按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE⑥按〈MOD〉按钮一下，清除故障完毕5、故障编码表Ⅰ、故障代码30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。
东芝电梯基本操作知识
东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。
东芝电梯的维保常识
东芝电梯的维保常识机房检修操作：将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接!!! 否则将烧坏二至三块电脑板!!!)控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。
东芝电梯基本操作知识
东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。
东芝电梯基本操作知识
东芝电梯基本操作知识东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。
日立西子电梯安全回路
东芝电梯安全回路封线(330A)安全回路封线：危险！1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！2.封线在试验或检查维修完毕后一定要拆除！3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。
1日立GVF-——3西子奥的斯地坑缓冲器极限开关2C 1—2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS 轿顶极限开关LSW(4-5）}。
2C 4—5可以短接轿门触点。
2H 2—4 地坑所有开关。
2H 2—5 地坑缓冲器。
2H 1—4 门连锁。
3M 1—2 限速器开关。
2注：由于配置不同，具体以随机图纸为准。
谨记！检修状态下才能封线，遗留短接接线，随时致命注：由于配置不同，具体以随机图纸为准。
谨记！检修状态下才能封线，遗留短接接线，随时致命OTIS3200安全回路空开是CF41C 01-02 限速器开关。
1C 02-03 地坑缓冲器极限开关张紧轮。
1C 05-06 轿顶安全窗安全钳。
1C 06-08 急停（轿顶，轿厢，地坑）。
1C 08-09 轿门触点。
1C 09-10 厅门连锁OTIS 30002C 1-2 轿顶急停，安全窗，安全钳。
2C 7-10 轿厢急停2C 4-5 轿门触点2H 1-6 厅门连锁2H 2-4 地坑缓冲器极限开关张紧轮。
8H 1-3 上、下极限3M 1-3 限速器开关4M 8-9 机房急停日立NPH GXF安全回路电梯信号灯：1：40D 厅门灯2：50 安全灯3：40G 矫门灯4：50B 软硬安全保护灯5：50X 软件安全保护灯3安全回路短接（插排）1：厅门XR1 3—42：轿门Y2—9 Y3—201：11—24总安全回路2：22—23上下极限开关3：11—12上下行中端开关（井道）4；12—13缓冲器开关，涨紧轮断绳开关（底坑）5：24—25安全窗，安全钳开关（轿顶）6：25—26限速器超速开关，盘车手轮（机房）华升富士达1．短接线路1）MC15X继电器板l TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路l C1-B6（P8C）↔T2-7（P10）轿厢安全回路l T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁l T2-4（P1 5）↔T2-2（P1）厅门联锁l T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）富士达①安全回路（L40，P8）：过电流：L40，P1B；相序保护：P1B，P1；限速器：P1，P1A；上下极限：P2，P3A；底坑回路：P3A，P4；轿顶回路：P4，P6；轿内急停：P6，P6A；轿顶急停：P6A，P7；底坑急停：P7，P8。
东芝电梯安全回路封线(330A) 2
CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。
2C4-5可以短接轿门触点。
2H2-4 地坑所有开关。
2H2-5 地坑缓冲器。
2H1-4 门连锁。
3M1-2 限速器开关。
奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。
1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。
1C06-08 急停（轿顶，轿厢，地坑）。
1C08-09 轿门触点。
1C09-10 厅门连锁。
奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。
2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。
8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。
东芝电梯安全回路封线(330A) 2
CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。
2C4-5可以短接轿门触点。
2H2-4 地坑所有开关。
2H2-5 地坑缓冲器。
2H1-4 门连锁。
3M1-2 限速器开关。
奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。
1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。
1C06-08 急停（轿顶，轿厢，地坑）。
1C08-09 轿门触点。
1C09-10 厅门连锁。
奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。
2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。
8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。
东芝电梯安全回路封线(330A)
CV330A紧急运转操作说明
1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！
2.封线在试验或检查维修完毕后一定要拆除！
3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。
当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态，则应判断为安全回路故障。
故障可能原因：
1. 输入电源的相序错或有缺相引起相序继电器动作。
2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。
3. 可能限速器超速引起限速器开关动作。
4. 电梯冲顶或沉底引起极限开关动作。
5. 地坑断绳开关动作。
可能是限速器绳跳出或超长。
6. 安全钳动作。
应查明原因。
可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物(如老鼠等)卷入、安全契块间隙太小等。
7. 安全窗被人顶起，引起安全窗开关动作。
8. 可能有的急停开关被人按下。
9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。
另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常。
东芝电梯安全回路短接
东芝电梯安全回路短接
东芝电梯安全回路如何短接
当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，
请用下列方法：
操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;
操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;
操作板上A10—A11短接：限速器开关;
控制柜内左接线排名称：
最上面是旋转编码器接线;
B1、B2是抱闸线圈接线;
最下面是内选、外选接线。
短接门锁回路操作：
当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：
操作板上A11—HDC短接：厅门门联锁;
操作板上HDC—NC短接：轿门门联锁;
操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)。
东芝.门锁.安全回路短接方法
东芝VC-190[PC1A总线]--A2--A7短接.轿顶急停开关.轿内急.停开关.安全钳开关;
A7--A10短接：
上下极限开关、缓冲器开关、涨紧轮开关;地坑急停10--A11短接：
限速器开关
A11--HDC短接：
厅门门联锁
HDC--DC短接：
轿门门联锁NC2--CNH1-1下限位NC2--CNH1-2上限位【PC1A--CC门锁.安全回路.全部封掉】
VC-190故障消除法1.键2次显示OO MODE3亮2.键一直按显示OE 3.键1次显示E13.键1次显示OE 3.键1次显示E12.键1次显示E23.键1次显示OE 3.键1次显示E1
2.键1次显示E22.键1次显示E3
3.键1次显示OE
4.键1次显示EE电梯复位显示层楼VC--190查故障1.键2次显示OO MODE3亮2.键一按显示O83.键1次显示
2.键1次显示故障次数
3.键1次显示年963.键1次显示月073.键1次显示日013.键1次显示星期023.键1次显示时233.键1次显示分233.键1次显示秒593.键1次显示故障代码3.键1次显示UP 3.键1次显示DN
3.键1次显示楼层XX 3.键1次显示楼层数据
4.键1次显示EE 电梯复位显示层楼
1/ 1。
德奥电梯主板说明
德奥电梯主板说明东芝电梯主板操作说明:向上转动控制柜操作面板上的8号扭开关，机房正在维修。
(8号扭转开关面朝下时处于正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC 断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)六、控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。
