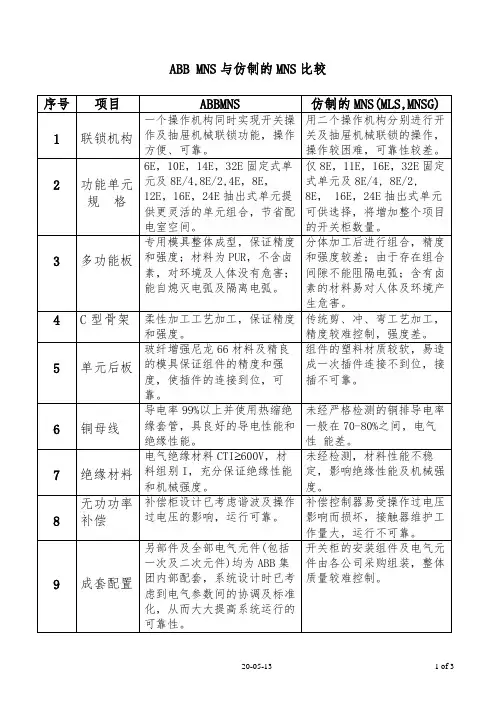

Insulation material
Electric insulation material in material group I, CTI600V, to completely ensure the insulation properties and mechanical strength.
4
C-profile frame
Using flexible machining technologic, to ensure accuracy and strength.
Traditional shearing, punching and bending machining technologic, hard to control accuracy, and got less strength.
Mounting parts and electric components of cubicles are purchased from various companies, so hard to control the whole quality.
To take the harmonic and operation overvoltage into consideration in cubicle design; reliable operation.
Compensation controller is easy to be destroyed by operation overvoltage. Much more maintenance work in repairing contactors, unreliable operation.
ABB MNS3.0低压开关柜_技术资料
版权2011 © ABB
目录
MNS开关柜概述
5
开关柜的发展
5
特点和应用
6
典型布置
7
技术数据
8
运行的安全性和有效性
9
开关柜的设计
12
功能小室和隔离
12
开关柜的排列
13
开关柜的尺寸
13
机械设计
14
母线系统
15
后出线柜型
19
出线单元
21
进线单元
30
智能控制系统
32
一次回路方案
34
售后与服务
55
开关柜的尺寸
MNS开关柜有如下具有代表性的尺寸:
MNS3.0低压开关柜|技术资料 13
开关柜的设计
机械设计
框架结构
外壳
MNS框架的基本组成是带有25mm间隔模数孔的“C”形 骨架（DIN43660）。MNS中用1E来表示25毫米的模数单 位。
每个开关柜是由横向和纵向螺栓精确联接，形成一个稳定 的模块化结构。 采用ESLOK螺丝和自攻螺钉联接，框架结构免维护。
国家强制性产品认证(CCC)
中国国家电控配电设备质量监督检验中心(型式试验)
中国天津电气传动研究所(短路强度试验)
中国电气设备监测所低压电器监测站(抗故障电弧试验)
德国劳埃德船级社,汉堡
ASTA,英国(按IEC1641, VDE066城镇发展部,波恩(掩体)
2 电缆小室 包括控制电缆、端子、电力电缆和连接部件。 电缆进线可以是上进或下进。
3 母线小室 包含MNS主母线。 配电母线是安装在装置小室和母线小室中间的多功能板 上的。
* 只适用抽屉解决方案
1
ABB断路器产品样本
技术资料断路器类产品备件产品(低压产品服务供应商专用)缺图储备空气断路器和塑壳断路器的备件是对电气系统进行正确维护的必要条件。
尤其对于那些建立于多年前，且有部分所用低压元器件正被逐渐淘汰的电气系统，更显重要。
ABB低压产品业务部备件库存可为客户提供长期的供货保证。
从80年代迄今生产的所有断路器，ABB均做了足够的备件库存，并为您提供有效的备件服务。
ABB低压产品业务部是唯一可提供有质量保证的原装备件供应商，可按客户所需，提供整套备件方案。
并可在本地灵活安排备件供应。
为确保给客户提供最大限度的支持，简化备件的选型和订购，ABB低压产品业务部还构建了密集的服务供应商网络，其专业的服务人员可直接为您解答各种产品问题，并快速处理各种需求。
本样本能帮助简化备件的选型和订货。
此外，备件的型号和参数以标签形式贴在断路器上，查找方便快捷。
ABB低压产品业务部 - 技术服务技术技能 掌控于心备件产品 一应俱全目录 页2E m a x E3I s o m a x S4T m a x T1M e g a m a x F1/1断路器备件产品1M e g a m a xF空气断路器 - Megamax FMegamax F1 / F2产品结构端子夹头电流互感器与电子脱扣器的连线 (AR1)电流互感器与电子脱扣器的连线 (PR1)电子脱扣器的脱扣线圈(YO1)1/2断路器备件产品1M e g a m a x F空气断路器 - Megamax F订货资料Megamax F1 / F21/3断路器备件产品1M e g a m a x F空气断路器 - Megamax F订货资料Megamax F1 / F21/4断路器备件产品1M e g a m a x F空气断路器 - Megamax F产品结构Megamax F4 / F5 / F6端子夹头电流互感器与电子脱扣器的连线 (AR1)电流互感器与电子脱扣器的连线 (PR1)电子脱扣器的脱扣线圈（YO1）前档1/5断路器备件产品1M e g a m a x F空气断路器 - Megamax F订货资料Megamax F4 / F5 / F61/6断路器备件产品1M e g a m a x FMegamax F4 / F5 / F6空气断路器 - Megamax F订货资料1/7断路器备件产品1M e g a m a x F空气断路器 - Megamax F订货资料Megamax F4 / F5 / F62/1断路器备件产品2E m a xE220177空气断路器 - Emax E产品结构连线灭弧罩抽出部分的二次插件接地插组件提升板2/2断路器备件产品2E m a xE空气断路器 - Emax E订货资料Emax E1 / E63/1断路器备件产品3I s o m a xS空气断路器 - Isomax S 系列产品结构注: 如需订购相关备件，请与ABB 低压产品业务部联系剩余电流底座接4/14T m a x T断路器备件产品T1T2T3T4T5T6空气断路器 - Tmax T产品结构注: 如需订购相关备件，请与ABB 低压产品业务部联系备检维升支培长久的保证：库存备件齐全，涵盖了 ABB 在中国所销售的各类通过对断路器进行全面检修，可恢复断路器电气及机械部件的性提供整套的预防性和维护方案，提高系统的可靠性和安全性，并借助转换套件，采用新型断路器替换原有的旧断路器。
MNS低压开关柜使用说明书(完整版)
MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。
MNS低压开关柜技术说明书范本
2、MNS技术说明书MNS低压开关柜技术说明书1.合用范围MNS型低压开关柜合用于沟通50HZ，额定工作电压690V及以下的系统，用于发电厂、变配电所、石油化工、工矿公司、高层建筑、车站码优等动力、照明配电系统中作为电能的分派、保护和监控之用。
2.技术标准MNS型低压开关柜切合以下技术标准● GB1207-86电压互感器● GB1208-87电流互感器●低电压并联电容器●低压电器外壳防备等级●低压成套开关设备● GB7261-87继电器及继电保护装置基本试验方法● GB9166-88低压成套开关设备基本试验方法● GB10231-88保护继电器的构造型式与基本技术导则● GB13539-92低压熔断器●GB/ 低压开关设备和控制设备●GB/T9661-1999 低压抽出式成套开关设备●GB50171-92电气装置安装工程盘、柜及二次回路接线施工及查收规范● IEC51直接动作指标模拟电气丈量仪器及其附件● IEC129沟通断路器和接地保护● IEC185电流互感器●IEC186电压互感器● IEC255继电器●IEC269低压熔断器● 低压成套开关设备和控制设备● IEC446绝缘和非绝缘导体的色标● IEC73指示灯和按钮的色标● IEC947低压开关设备控制设备● CECS 49： 93低压开关设备控制设备3使用环境条件周围空气温度不高于 40C ，不低于 -30C ，并且 24h 内其均匀温度不高于 +35C。
大气条件，空气洁净，相对湿度在最高温度为+40C 时不超出 50%。
在较低温度时同意有较高的相对湿度。
比如：+20C 时相对湿度为 90%。
但应试虑到因为温度的变化，有可能会有时地产生适量的凝露。
海拔高度不超出 2000m。
地震烈度 8 度;运转于无火灾、爆炸危险、严重污秽、化学腐化及强烈震动的场所。
4产品特色设计紧凑：以较小的空间能容纳许多的功能单元构造通用性强，组装灵活：以 25mm为模数的 C 型材能满足各样构造型式`防备等级及使用环境的要求。
ABB-MNS3.0开关柜-现场培训资料
抽出限位机构
门板 连杆定位
操作机构 开关操作 连杆
机械连锁 单元隔板
低压开关柜母线系统
主母线(水平母线)
易于安装与连接，免维护 采用优质铜母线，导电率高于99.9% 热缩套管绝缘，提高安全性能，有利于散热 提高动热稳定性能 额定电流至 6300A 背靠背公用母线 边缘预留拼接孔，易于扩展
© ABB Group - 11 23-Apr-20
低压开关柜装置小室 镀锡，每相独立的分支母线 (3极或4极)
防护等级达到IP20的多功能板
© ABB Group - 12 23-Apr-20
抽出式模块--操作安全性
单手柄操作，可实现开关 操作及功能单元联锁
门板在试验位置可打开仪 表板可180翻转，便于安 装及检修
三把挂锁(抽屉不能合闸) 在试验位置时，主开关分闸，控
制回路接通
© ABB Group - 14 23-Apr-20
© ABB Group - 15 23-Apr-20
抽出式模块--单元联锁机构
合闸位置 分闸位置 试验位置 抽出(插入)位置 隔离位置 开关操作 单元机械连锁 门板机械连锁
结构特点--功能小室分隔
主母线
背靠背安装 公用母线
设备安装区
电缆室
装置小室
母线小室
电缆小室
© ABB Group - 5 23-Apr-20
设计灵活，结构紧凑
节省空间的设计
背靠背排列及双面操作
1000mm
后出线顶部母线方案
1000mm
主母线室
400mm 200mm 400mm
电缆室
1000mm
防磁骨架，有效防止涡流发热
内部金属隔板
全部采用覆铝锌板 多功能板 绝缘隔离装置小室与母线小室 自熄、阻燃，不含卤素
abbmns3.0开关柜现场培训资料
目 录
• 开关柜概述 • abbmns3.0开关柜介绍 • abbmns3.0开关柜的安装与调试 • abbmns3.0开关柜的操作与维护 • 安全注意事项
01 开关柜概述
开关柜的定义与作用
总结词
开关柜是用于集中安装和控制电气设备的成套封闭装置，具有对电路进行控制、 保护和监测等功能。
确保选购的开关柜符合现场需求，并核对型 号、规格等信息。
准备工具和材料
根据安装需要，提前准备好所需的工具和材 料，如螺丝刀、扳手、绝缘胶带等。
检查基础条件
确保开关柜安装位置的基础平整、坚固，符 合安装要求。
了解安装规范和安全要求
熟悉相关电气安装规范和安全操作规程，确 保安装过程符合规定。
安装步骤与注意事项
能和功能是否正常。
调试与验收
检查外观和结构
检查开关柜的外观是否完好， 结构是否牢固。
测试功能和性能
按照相关标准和要求，对开关 柜的功能和性能进行测试，如 绝缘电阻、耐压试验等。
记录调试结果
将调试结果记录在案，以便后 续维护和管理。
通过验收
在完成调试后，通过相关人员 的验收，确保开关柜符合要求
并可投入使用。
abbmns3.0开关柜在运行过程中可能会出现一些常见故障，如触点接触不良、过 载保护失灵、机械结构卡滞等。
排除方法
针对不同的故障，应采取相应的排除方法，如调整触点位置、检查过载保护装置 、清洁机械结构等。同时，应定期对设备进行检修，以预防故障的发生。
05 安全注意事项
操作过程中的安全防护措施
操作人员需经过专业 培训，熟悉开关柜的 结构、原理及操作流 程。
04 abbmns3.0开关柜的操 作与维护
MNS3.0Intro讲述
框架 结构改进
▪ 后/侧板直接固定在C型骨架上，无需 额外连接件
▪ 后板可选择为两块门板，方便对开 ▪ 改进型的门锁及铰链 ▪ 门板的密封条无需胶水固定 ▪ 门板采用双折弯技术，机械强度增强
© BU 3101 Low Voltage Systems September 27, 2020 | Slide 13
© BU 3101 Low Voltage Systems September 27, 2020 | Slide 2
®
MNS iS
MNS® 低压开关柜--在厦门ABB低压厂
1994 MNS 2.0
2001 MNS® 3.0
2002 MNS® + INSUM马达智能控制和保护系统
2006 突破性的具有完全整合方案的智能马达控制系统
MNS® iS
© BU 3101 Loபைடு நூலகம் Voltage Systems September 27, 2020 | Slide 3
概述 全系列柜型
MNS®标准型： 方案灵活，能够满足各种应用要 求，额定电流至 6300A
MNS®后出线： 框后出线，减少开关柜的宽度
© BU 3101 Low Voltage Systems September 27, 2020 | Slide 4
▪ MNS是来自德国ABB的最先进低压开关柜 技术, 采用ABB全球化的标准,在全球已 有近40年的历史
▪ 厦门ABB低压电器设备有限公司是ABB集 团在中国设立的唯一合法的MNS低压开关 柜生产基地
▪ ABB技术不断升级，MNS系列产品也不断 发展，继 MNS3.0之后，又推出全新设计 理念的MNS iS综合智能低压开关柜
▪ 采用德国ABB柔性加工工艺，折弯冲 孔一次成型，保证精度和强度,免积 累误差。骨架均有25mm模数孔，任 意两孔间的误差小于0.1mm
mns样本
MNS型低压成套开关设备产品概述及适用范围MNS型低压成套开关设备是我公司根据市场需要引进开发的新一代低压开关柜。
产品技术标准符合IEC439《低压成套开关设备和控制设备》；GB7251《低压成套开关设备》等标准要求。
MNS型低压抽屉式开关柜适用于发电厂、变电站、石油化工、冶金轧钢等厂矿企业和住宅小区，高层建筑等场所，作为交流50-60Hz，额定工作电压交流660V及以下的配电系统的电能转换和消耗设备控制之用。
使用环境条件周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
大气条件中，空气清洁，相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但考虑到由于温度变化，偶尔会产生适度的凝露。
海拔高度不得超过2000m。
本装置适应于以下温度的运输和储存过程：-25℃至55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置下应避免遭到任何不可恢复的损伤而且在正常的条件下应能正常工作。
如果上述使用条件不能满足时，应由用户和制造厂协商解决。
当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
结构特征装置的基本框架为组合装配式结构，框架的全部件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固相互连接成基本框架，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等部件，组装成一台完善的装置，装置内零部件尺寸，隔室尺寸实行模数化(模数单位E=25mm，下同)1 动力配电中心(以下简称PC)1.1 PC柜内分割成四个隔室：水平母线隔室：在柜的后部；功能单元隔室：在柜前上部或柜前左边；电缆隔室：在柜前下部或柜前右边；控制回路隔室：在柜前上部；分隔措施：水平母线隔室与功能单元隔室、电缆隔室之间采用三聚氰胺酚醛平心板或钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚胺脂发泡塑料模制罩壳分隔。
样本资料(MNS)
MNS低压成套开关设备一、产品概述MNS低压成套开关设备框架为C型钢型材，组装式结构，外壳板材为2.0mm厚的冷轧钢板，骨架采用25mm为基本模数变化组成各种需要的框架结构和抽屉单元。
MNS低压成套开关设备是一种模块化、多功能的低压配电柜。
应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。
二、结构简介：1、骨架1.1柜体骨架采用特殊的C型材（模数为25㎜），采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。
该型材具有多种规格和尺寸，可以根据不同柜型或实际需要，按相应模数组合成不同规格的柜架。
1.2柜体采用2㎜冷轧钢板或进口敷铝锌板制作。
2、外壳根据柜体结构及实际需要，在柜体骨架上可安装多种类型的面板进行防护。
2.1柜前a.透明的玻璃门b.普通面板c.抽屉面板d.通风门2.2 柜后a.柜后开门b.靠墙安装的柜体柜后采用封板，直接用螺丝进行固定2.3 柜侧：用螺丝固定的侧板2.4 柜顶顶盖板（开通风孔，上出线时根据电缆大小配相应的出线环或法兰板）2.5 柜底：底盖板（根据电缆大小配相应的出线环或法兰板）2.6 柜与柜之间，采用完整的隔板进行分隔3 、柜体组合形式3.1 抽屉柜（MCC）a.抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。
抽屉单元标准规格有8E/4、8E/2、8E、16E、24E（E=25mm）五个规格，相同规格抽屉可以方便地互换。
b.抽屉的额定电流至400A，每台装置可以配置9个8E单元抽屉最多可以组合成36个回路（8E/4）。
c.主要用于电动机控制回路，也可用作配电。
3.2固定柜此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。
3.3混装柜a.抽屉单元与固定单元可混合装于一个柜架中.可根据模数按8E为一个单元进行组合.b.可用于配电回路与电动机控制回路均有的场合。
3.4固定分隔柜a.各回路单元间相互隔离，采用插入式或抽出式断路器以保证设备维护及检修的方便。
MNS低压开关柜简介
GCK 柜型结构骨架模数E 功能单元主母线最大电流垂直母线最大电流主母线安装方式GGD MNSGCS MNS固定分隔组合式C 型材25mm 8E/4、8E/2、8E 、16E 、24E 6300A 2000A 背部柜顶GCS抽出式8MF 型材20mm 8E/2、8E 、12E 、4000A 1000A 背部16E 、24E GCK抽出式异型钢20mm 10E 、20E 、30E 、40E 、45E3150A 600A 柜顶GGD 固定式3150A 柜顶型号定义（德文缩写）:M：标准模件（Modulares）N：低压（Niederspannungs）S：开关配电装置（Schaltanlagen-system）关电装置MNS 是来自ABB的最先进的低压开关柜技术 MNS 技术由德国引进，是ABB全球化的标准 MNS 在全球已有40年的历史 MNS 产品不断升级，MNS-MNS2.0-MNS3.0 运行更可靠 结构更紧凑操作维护更方便 操作、维护更方便 完善的智能化系统MNS在欧洲和中国的天津及上海进行了由第三方执行的各种试验MNS型式试验5500A大电流试验主开关100KA O CO100KA O-CO试验盐雾试验振动试验绝缘材料试验经济性好安全性好设计紧凑•已按IEC 439-1进行了型式试验对建筑和工业应用是最佳选择 高度的标准化装配使工程设计和工业生产极为方便•已按IEC 1641 进行了35 kA (440 V; 0,1 s) 防弧试验•每个开关柜都经过例行试验•MNS30具有无功功率补偿减少了运行成本主母线系统布置在柜的后部，保证了运行的安全性MNS3.0灵活性好可靠性好500000MNS •模块化的设计•完善的产品系列•对用户的特运行和环境要求有最佳的适应性••已在全世界销售了500.000 多台MNS 开关柜•机械和电气部件具有顶级的质量•因配电母线绝缘，易于改装、扩建高抗腐蚀能力•机械部分无需维修•已取得ISO 9001 认证P26西安航天资质证书z标准：IEC60439-1，GB7251.1-2005z额定绝缘电压Ui：690V AC 3P400V AC3P z额定工作低压Ue：400V AC 3Pz额定冲击耐受电压Uimp: 8kVz过电压等级:III额定工作频率50/60Hz额定工作频率:50/60Hzz主母线额定电流Ie:5500A(6300A)z额定峰值耐受电流Ipk:220kAz额定短时耐受电流Icw:100kAz配电母线额定电流Ie:1200kA(2000A)z额定峰值耐受电流Ipk:110kA(176kA)额定短时耐受电流I50kA(80kA)z额定短时耐受电流Icw:50kA(80kA)z防护等级：IP30-IP54z结构尺寸：高2200mm宽400，600，800，1000，1200mm深400，600，800，1000，1200mm模数25mm免维护骨架及金属结构件为覆铝锌板，具优良的表面保护性能自攻螺丝紧固良好的接地连续性组合灵活可靠组合灵活，可靠基本骨架均带25mm模数孔采用柔性加工工艺保证精度和强度采用柔性加工工艺，保证精度和强度框架结构无需专用工具便可组装成各种形式的柜体:前操作式/背靠背式/单台/多台组合式等防磁结构，有效防止涡流发热在MNS2.0系统中将同一功能组的零部件组装后，可构成一个简便的机械和电气功能组件，包括动力组件和控制组件。
MNS3.0开关柜介绍与标准回路选型
MNS3.0标准回路选型 马达回路
▪ 马达回路 根据系统参数，结合马达启动方式，保护类型（热继电器/马达综保）
参照选型文件Coordination tables 配置回路
/SOC/Page/Selection.aspx
注：当马达回路需要配置马达综保，或控制变压器，或变送器等其他 元件时，需要考虑合适的抽屉尺寸。 MNS3.0开关柜样本中列出了380V，50HZ，50KA的标准选型
覆铝锌板 电喷塑亮灰色，RAL 7035色标 IP40至IP54 无卤素、自y 19, 2021 | Slide 5
▪框架为带有25mm间 隔模数孔的C型骨架， 连接采用了自攻螺钉 和ESLOK螺丝，所有 框架零件均为免维修 型；MNS系统的标准 模数E=25mm，无需 专用工具即能组装成 各种形式的柜体。
▪© ABB Group ▪May 19, 2021 | Slide 3
▪MNS3.0低压开关柜 技术数据
技术数据
参数
额定电压 额定电流
额定绝缘电压Ui 额定工作电压Ue 额定脉冲耐受电压Uimp 过电压等级 污染等级 额定频率 主母线额定电流Ie 主母线额定峰值耐受电流Ipk
主母线额定短时耐受电流Icw
▪© ABB Group ▪May 19, 2021 | Slide 16
柜体母排选型 主母排系统
一、主母排系统 MNS3.0常用的主母排规格有: 30x10、40x10、60x10 MNS-R常用的主母排规格有: 2x30x10、2x60x10、2x10x25x75x25、
2x6x25x75x25、 4X10X25X75X25。针对MNS-R主母排，其中只有 30x10和60x10的母排可热缩，因顶母排加热缩会增加较多装配工时，母 线夹也会有问题，所以不建议采用。
MNS3.0开关柜介绍及标准回路选型
2018 | Slide 8
MNS3.0低压开关柜 抽出式结构类型
抽屉规格
8E/
电流 63A 45A 63A 125~250A
抽屉规格 12E 16E 20E 24E
电流 125~250A 400A 400A 630A
16E
4
4E 8E/4 8E/2 8E
配电分支母线额定短时耐受电流Icw
至86kA
© ABB Group November 10,
2018 | Slide 4
MNS3.0低压开关柜
技术数据
技术数据
柜体尺寸
参数
柜体和支持构件 推荐高度 推荐宽度 推荐深度 模数 DIN 41488 2200mm
参数范围
框架为带有25mm间
400/600/800/1000/1200mm 600/800/1000/1200mm E=25mm，符合DIN43660 覆铝锌板 覆铝锌板 覆铝锌板 电喷塑亮灰色，RAL 7035色标 IP40至IP54
进线，馈电，联络（ACB）
根据系统参数，开关容量选型参考文件Guideline---1TGB177214-EN -H Direct
connection to busbars of air circuit breakers Emax（内部资料），特殊温度，频率需要考
虑降容；开关柜体尺寸选型参考MNS3.0开关柜样本。 注：通常为单柜方案，针对部分ACB馈电回路有叠装方案，一般适用 与E2馈电开关。 MNS3.0开关柜样本中列出了380V，50HZ的标准选型 例如：一个380V，IP40，65KA系统，进线2500A，要求PR122， LSIG保护，4P对应的ABB选型配置为：E3N2500PR122，LSIG，4P，单柜，柜宽800mm
MNS型低压开关柜产品规格书
MNS型低压开关柜产品规格书1概述MSN型低压抽屉式开关柜（以下简称开关柜）及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。
其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
2引用标准及规范开关柜是依据下列标准进行设计与制造。
低压成套开关设备ZBK36001 低压抽出式成套开关设备GB4720 低压电器电控设备GB9466 低压成套开关设备基本试验方法GB9466 低压成套开关设备基本试验方法GB50150 电气装置安装工程电气设备交换试验标准GB50168 电气装置安装工程电缆线路施工及验收规范IEC439-1 低压开关电器和控制电器组成的成套设备上述所有的规范、标准是有效版本。
3技术数据使用环境条件：安装地点：户内海拔高度： 1000m以下环境气温： -15℃～+45℃最高日气温： +35℃（24小时平均值）最大日温差： <15K最大相对湿度： 95％（日平均）90%（25℃）(月平均)耐地震能力：耐受烈度不超过8度空气污秽程度：轻度污秽开关柜基本参数：额定运行电压：400VAC额定绝缘电压：660VAC额定冲击耐受电压：8kV额定工作电流：水平主母线≤4000A垂直母线≤1250A工作频率：50Hz主母线额定短时耐受电流：≤80kA主母线额定峰值耐受电流：≤175kA垂直母线额定短时耐受电流：≤50kA垂直母线额定峰值耐受电流：≤105kA工频耐压：2500V-1min外形尺寸： mm 高 2200宽 600－800-1000-1200深 600－800-1000-1200防护等级： IP30～IP54（根据要求选用）4框架4.1开关柜的系统框架为带有25mm间隔模数孔的C型骨架。
框架结构的连接采用国际先进自攻螺钉组装而成。
所有框架零件均为免维护型。
4.2开关柜高度模数化，标准模数E=25mm，由于框架采用25mm模数孔系统，框架结构无需专用工具就能组装成各种型式的柜体。
2011最新ABBMNS3.0开关柜样本CN_V18
带母线、分支母线柜架
垂直母排分支 N垂直排
压块 N排母线夹 搭接铜
支架 母线
母排支 N连接排
8 MNS 3.0开关柜侧出线柜型结构 MNS®低压开关柜
保护线和中性线连接排
MNS系统可布置成TN-C或TN-S的母线系统。除主母线和配电母 线外,TN-C系统还包括保护中性线(PEN),TN-S系统则加上保护接 地线及中性线(PE+N)。
690V/1000V AC , 3P , 1500V DC** 400V/690V AC , 3P , 750V DC 8kV Ⅲ 3 至60Hz 至6300A 至220kA 至100kA 至2000A 至189kA 至86kA DIN41488 2200mm 400, 600, 800, 1000, 1200mm 800, 1000, 1200mm E=25mm符合DIN43660 覆铝锌 覆铝锌 热浸锌 电漆亮灰色 RAL 7035色标 至IP54 DIN VDE0304 第3部分 IEC707 至Form 4
侧板
C形骨架 标签
标签夹 横梁
电缆小室门
底板
运输用吊耳 顶板 顶标签条架 后板
侧板 平行连接
角栓 自锁螺栓 接地垫圈
MNS®低压开关柜 MNS 3.0开关柜侧出线柜型结构 7
MNS 3.0开关柜 侧出线柜型结构
柜架结构
MNS系统的柜架结构可分为装置小室、母线小室和电缆小室,其 尺寸(高×宽×深)为2200mm×400/600/800/1000/1200mm×6 00/800/1000mm。空气断路器为2000A以下的开关柜柜宽可为 400mm。运输单元最长为3000mm。
＊ TTA符合一种确认型号或系列的低压成套开关设备和控制设备，它与已通过验证认为符合标准的定型成套设备相比，不存在可能会影响性能的差异。 ＊＊ 按不同电元件情况而定。
ABB-MNS3.0技术说明
1. ABB-MNS概述及特点:本投标人是ABB集团在中国唯一的ABB-MNS低压开关柜生产基地，公司从德国ABB SchaltanlagentechnikGmbH引进世界先进技术，生产ABB集团最新技术的ABB-MNS低压开关柜。
ABB-MNS低压开关柜为ABB集团研究开发的科技专利成果，并已获得中国工商局商标注册，其技术专利为ABB公司所拥有。
我公司从ABB-MNS柜的研究基地德国ABB公司引进最新技术和主要零部件,并与其同步发展。
ABB-MNS低压开关柜以其模块化的设计和紧凑的结构，适合于所有发电，配电和电力使用的场合，额定电流最大至6300A，防护等级最大至IP54，它符合：IEC60439_1，EN60439，VDE0660的第500部分和GB7251.11997。
同时ABB-MNS通过了天津中国国家电控配电设备质量监督检测中心的型式试验。
1998年11月，我们又成功地通过了中国电气设备检测所低压电器检测站进行的5500A的温升试验及5500A进线单元的100KA 等型式试验，据我们所知这是国内首家完成此种试验. 新型的ABB-MNS3.0低压开关柜具有以下特点:1) ABB-MNS3.0系统采用了具有高度灵活性的柜架结构，整个系统考虑了将来的发展空间，柜架一旦组装完毕就不再需要维修。
2)ABB-MNS3.0低压开关柜的设计和所采用的材料均能最大程度地防止故障电弧的发生，一旦发生故障电弧，能在短时间内熄灭。
ABB-MNS低压开关柜中所选用的塑胶材料不含CFC或卤素，因而具有阻燃和自熄灭的特性。
ABB-MNS低压开关柜符合IEC298附件AA的要求，并通过独立试验机构的故障电弧测试及型式试验。
在试验中，故障电弧产生后不影响相邻的抽出式组件。
电弧熄灭，抽屉组件经清理后，仍具有操作功能。
3)ABB-MNS低压开关柜通过国内外检测机构的8级抗震实验,并在中国已经用于对抗震性能最严格要求的秦山核电站和田湾核电站项目。
MNS 3.0 Intro
© BU 3101 Low Voltage Systems November 13, 2015 | Slide 25
抽屉单元 操作手柄
抽出式模块 8E/4 和 8E/2
抽出式模块 4E 到 24E
© BU 3101 Low Voltage Systems November 13, 2015 | Slide 26
抽屉单元 一次接插件--发展历史
版本 图片 A B C D
生产时间
1983年
1986年
1997年
2002年
© BU 3101 Low Voltage Systems November 13, 2015 | Slide 27
抽屉单元 一次接插件--特色
触头的可旋转支承，电缆和触头不直接接触
MNS®轻型：
柜体尺寸灵活，采用模块化设 计，额定电流至800A
© BU 3101 Low Voltage Systems November 13, 2015 | Slide 4
概述 高安全可靠性
所选用的设计和材料能最大程度的防止
故障电弧发生，一旦发生电弧，能在短 时间内熄灭 符合IEC298附件AA的要求，通过权威试 验机构的故障电弧测试，以及型式试验 为了满足对产品安全可靠性的更高要求， 在中国进行老化试验
© BU 3101 Low Voltage Systems November 13, 2015 | Slide 22
抽屉单元 8E/4、8E/2抽屉
体积小，结构紧凑，操 作、维护方便
组件结构包括仪表板、 绝缘材料侧板、带电缆 接线端子的后板和一个 或两个20芯控制线端子 安装件
8E/4最大额定电流可达 32A 8E/2最大额定电流可达 63A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全系列柜型 -- MNS家族 家族
MNS 低 压 开 关 柜 的 系 统 结 构
主母线连接
与 配 电 母 线 连 接
固 定 式
马达启 动器
至250 kW
插 入 式 / 可 移 式
马达启 动器
至315kW
抽 出 式
马达启 动器
至315kW 每个开 关柜最 多可安 装36个 22kW的 模块
现场马达 ESD2000工作站 PCS MCC
© CNILX - 6
最新MNS3.0 最新
n
外部
n n n
标准色RAL7035，可根据 用户要求改变柜体颜色 电缆小室增加抽屉标志条， 便于维护人员识别 可选择600mm宽的电缆小 室
© CNILX - 7
最新MNS3.0 最新
n
柜架结构
n n n n
1000mm
1000mm
© CNILX - 10
400mm 200mm 400mm
1000mm 600mm
主母线室
电缆室
设备室
主母线
MNS剖视图 剖视图
分支母排 分支母排夹 紧固件 主母排 铜柱转接 支架
© CNILX - 11
母线系统
n
主母线(水平母线)
n n n n n n n
易于安装与连接，免维护 采用优质铜母线，导电率高于99.9% 热缩套管绝缘，提高安全性能，有利于散热 提高动热稳定性能(Icw:100kA) 额定电流至6300A 背靠背公用母线 预留扩展空间 绝缘隔离(正面 IP20) 相间绝缘隔离 优化电流分配 良好的动热稳定性能 (86kA) 额定电流至 2000A 双母线或母线分隔
动力配电
630-6300A
配 电
至 800A
配 电
至 1250A
无功功率 补 偿
每个开关 柜最多可 安装4个 100kVAr 的模块
配 电
至 630A
控制 系统
具备控 制功能 的设备
每个开关 柜最多可 安装1个 出线单元
每个开关 柜最多可 安装8个 160A的 出线单元
每个开关 柜最多可 安装8个 22kW的 马达启动 器
n
系统方案
n n
标准的防护等级由IP30改进 为IP40/IP41 多种设计方案供选择 固定式、插入式、抽出式
插入式
n
固定式柜体中OETL负荷开 关可作为标准方案
抽出式
© CNILX - 11
MNS-R 后出线系统
Standard 标准： 标准： Voltage 电压： 电压： IEC60439-1，BS EN 60439-1，GB7251-1 Ui 1000V, Ue 690V, Uim 8 KV
n
© CNILX - 9
最新MNS3.0 最新
n
抽屉的改进
n
装置室隔板带滑轮装置 ，每个抽屉单元上也带 有一个塑料导轨，便于 抽屉准确地抽出插入 抽屉面板上的仪表板可 翻转，便于接线 控制端子排为可移动式 ，保证了接插的可靠性 抽屉内的电气元件通过 固定板安装
n n n
© CNILX - 10
最新MNS3.0 最新
© CNILX - 18
高安全可靠性
n
所选用的设计和材料能最大程度的防止故障电弧发生， 一旦发生电弧，能在短时间内熄灭。 符合IEC61641/IEC298附件 的要求，通过权威试验 附件AA的要求，通过权威试验 符合 附件 机构的故障电弧测试 型式试验(TTA) 型式试验(TTA)
温升：5600(IP41)，5800(IP40)，6300A--后水平母线 温升：5600(IP41)，5800(IP40)，6300A--后水平母线 5600(IP41) -5000A(IP40)--上水平母线系统 5000A(IP40)--上水平母线系统 -65,75，100kA( second) Icw: 65,75，100kA(1 second)— 主母线 50kA,86kA 50kA,86kA— kA,86kA 配电母线 功能单元：PCC， 功能单元：PCC，MCC PCC 结构：抽出式，固定式
n
© CNILX - 4
最佳的温升控制
n
母线采用热缩套管绝缘，提 高安全性能，有利于散热 选用ABB元器件，自身线圈 元器件，自身线圈 选用 损耗低
n
n
高品质的一次接插件和分支 母线，提供了良好的接插性 能，降低了接插点的发热
© CNILX - 5
智能化系统
n
ESD2000系统是 系统是ABB公司在现场总线技术基础上开发研制的 系统是 公司在现场总线技术基础上开发研制的 开关柜智能管理系统，具备先进的马达保护、监控功能，还为 设备维护和运行提供记录和参数，为现代化的设备管理带来极 大便利。
8E/4 -- 22kW 8E/2 -- 30kW 4E -- 30kW 8E -- 75kW 12E -- 160kW 16E -- 200kW 20E -- 250kW 24E -- 315kW
n
n n
© CNILX - 9
设计灵活，结构紧凑
n
节省空间的设计
n
背靠背排列及双面操作
n
后出线顶部母线方案
n
配电母线(垂直母线)
n n n n n n
© CNILX - 12
母线小室 ( 馈电柜 )
后视图(后板揭开)
分支母排(被绝缘隔离) 可选择加强排 底部母线系统
2 x 30 x 10 2 x 60 x 10 2 x 80 x 10 4 x 60 x 10 2 x 4 x 60 x 10
© CNILX - 13
n n
© CNILX - 16
设计灵活，结构紧凑
n
各种设计方案(抽出式、固 各种设计方案 抽出式、固 定式、经济型等)可混合安 定式、经济型等 可混合安 装在一个系统中，以达到 最优化组合，能符合不同 的工作环境，并达到相应 的防护等级
可移式
固定式、 插入式
抽出式
© CNILX - 17
免维护，长寿命
防护等级达到IP20的多功能板
电缆小室
电缆小室(门打开)
朝向前方的控制端头， 便于接线 主母排观测窗 可提供电缆支架 带绝缘罩的接线端子
© CNILX - 15
8E抽屉 抽屉
n n
单手柄操作，可实现开关 操作及功能单元联锁 门板在试验位置可打开仪 表板可180°翻转，便于安 装及检修 二次安装完全隔离，提高 安全性能 二次插件自动导入，提高 插件连接的可靠性
n
骨架及金属结构件为进口覆铝锌 板，具优良的表面保护性能，抗 板，具优良的表面保护性能，抗 擦伤和刮伤
n
骨架采用柔性加工工艺，保证精 度和强度
n
框架结构的连接采用了新工艺的 自攻螺丝和ESLOK螺丝，所有框 螺丝，所有框 自攻螺丝和 架零件均为免维修型
n
良好的接地连续性
MNS柜体 年免维护! ! 柜体20年免维护 柜体 年免维护! MNS柜体 年免维护! 柜体20年免维护 柜体 MNS柜体 年免维护! 柜体20年免维护 年免维护! 柜体 年免维护
© CNILX - 4
MNS产品特征 产品特征
全系列柜型 设计灵活，结构紧凑 免维护，长寿命 高安全可靠性 最佳的温升控制 智能化系统
© CNILX - 5
全系列柜型 -- MNS家族 家族
智能型：方案灵活，能够满足各种 MNS 应用要求
额定电流至 6300A
MNS Sprint: 经济型方案 MNS Light: 至 2300 A MNS Select: 控制柜 MCS: 副配电盘，至 800A
铜排/相数 铜排/相数 铜排/相数 铜排/相数 铜排/相数
1000amps 2300amps 2800amps 3500amps 6300amps
底部母线系统加与之平行的顶部母线系统
功能单元小室
镀锡，每相独立的分支母线 (3极或4极)
移出模块单元及 一块分支母线盖板
12E小室
4E小室的电缆端子
© CNILX - 14
Ir. Fung Chung Hing Tel: 29293701
ABB Drawout Type Switchboard MNS
© CNILX - 1 01-06-13 - MNS Brief -ch
MNS 历史背景
n
MNS是ABB集团低压成套 产品的注册商标 MNS来自德国ABB的最先 进的低压开关柜技术, 采 用ABB全球化的标准,在 全球已有40多年的历史 ABB技术不断升级，MNS 系列产品也不断发展， MNS3.0是最新产品
Current 电流 Main busbar 主母线： 主母线：
Ie 5000A, Ipk 220kA, Icw100kA 分支母线： Distribution bar 分支母线： Ie 2000A, Ipk 165kA, Icw 86kA
n
二次接插端子采用自动导 入机构，保证良好的插拔 性能
© CNILX - 2
高安全可靠性
n
回路互换性好，相同规格 的单元可互换
n
采用优质铜母线，导电率 高于99.9% 高于
© CNILX - 3
最佳的温升控制
n
自然循环冷却Biblioteka 统，采用上 下通风板，内部金属隔板充 分考虑了通风散热的要求 在大电流的情况下(主母线 在大电流的情况下 主母线 4000A以上 ，采用防磁骨架 以上)，采用 以上 ，采用防磁骨架 和隔板，有效防止涡流发热
前、后操作方案，背靠背方案，双面操作方案 推荐宽度及深度400/600/800/1000/1200毫米, 高度2200毫米
在全球范围内满足本地化要求！
© CNILX - 3
