移动通信基站的防雷与接地
移动通信基站的防雷与接地在当今高度信息化的社会，移动通信已经成为人们生活中不可或缺的一部分。
无论是日常的沟通交流，还是获取各种信息，都离不开稳定的移动通信网络。
而移动通信基站作为保障通信信号覆盖和传输的关键设施，其稳定运行至关重要。
然而，雷电灾害对移动通信基站构成了严重的威胁。
因此，做好移动通信基站的防雷与接地工作，是确保通信网络安全可靠运行的重要保障。
雷电是一种自然现象，其瞬间释放的巨大能量可能会对移动通信基站的设备和线路造成严重的损坏。
雷电可能通过直击、感应雷、雷电波侵入等多种方式影响基站。
直击雷是指雷电直接击中基站的建筑物、天线等设施；感应雷则是由于雷电放电时产生的强大电磁场在附近的线路和设备上感应出高电压和大电流；雷电波侵入则是雷电沿着电力线路、通信线路等侵入基站内部。
为了有效地防御雷电灾害，移动通信基站需要采取一系列的防雷措施。
首先，在基站的选址和设计阶段，就应该充分考虑到雷电防护的问题。
基站应尽量选择在地势相对较低、避开雷电活动频繁区域的地方建设。
同时，基站的建筑物和天线塔等设施应具备一定的防雷能力，比如采用避雷针、避雷带等接闪装置。
在基站的外部防雷方面，合理安装避雷针是常见的做法。
避雷针的高度和位置需要经过精确计算，以确保能够有效地保护基站的建筑物和天线等设施。
避雷带则通常沿着建筑物的屋顶边缘敷设，形成一个闭合的防雷带，将雷电电流引导到接地装置。
此外，基站的外部金属构件，如铁塔、金属门窗等，也需要进行良好的电气连接，并接入接地系统，以防止雷电在这些部位产生高电位差。
而在基站的内部防雷方面，主要是防止雷电感应和雷电波侵入。
这需要对基站内部的电源系统、通信线路、信号设备等进行防护。
电源系统通常会安装避雷器，以限制雷电过电压的侵入。
通信线路则应采用屏蔽电缆，并在入户处安装信号避雷器。
对于基站内部的电子设备，应采取等电位连接措施，将设备的金属外壳、机柜、地线等连接在一起，以均衡电位，减少雷电造成的损害。
中国移动通信基站防雷与接地技
中国移动通信企业标准QB－×－×××－××××基站防雷与接地技术规范（修改稿）××××－××－××发布××××－××－××实施中国移动通信有限公司发布前言本规范依据有关雷电防护的国家标准和信息产业部标准，结合移动通信基站实际情况，提出了移动通信基站防雷与接地设计的技术规定，同时对基站防雷与接地工程的建设、验收，及防雷设施的维护管理作了具体的规定，是中国移动通信基站进行防雷与接地设计、施工、维护的技术规范。
本规范由中国移动通信集团公司网络部提出并归口。
本规范起草单位：中国移动通信有限公司中国移动通信集团浙江有限公司本规范主要起草人：孙研高健於光鑫俞龙云。
本规范解释单位：中国移动通信有限公司网络部目次1 总则2 术语3 移动通信基站的联合接地系统3.1 地网的组成3.2 接地体3.3 接地线与接地引入线3.4 接地汇集线与接地汇流排3.5 接地电阻3.6 非自建机房的接地系统4 移动通信基站的防雷与接地4.1 直击雷防护4.2 供电线路的防护4.3 馈线的接地保护4.4 通信线路的防雷与接地4.5 监控系统的防护4.6 其它设施的防雷与接地4.7 方仓（彩钢板）机房的防雷与接地4.8 浪涌保护器的使用5 移动通信基站防雷与接地工程的施工5.1 室外工程5.2 室内工程6 移动通信基站防雷与接地工程的验收6.1 隐蔽工程验收6.2 初验6.3 终验7 移动通信基站防雷与接地系统的维护与管理7.1 防雷接地设施的日常维护7.2 浪涌保护器的维护附录A 本规范用词说明附录B 移动通信基站防雷与接地工程的竣工、验收资料B.1 防雷与接地系统工程验收报告B.2 竣工技术文件B.3 隐蔽工程验收表B.4 基站防雷与接地系统工程验收表附录C 全国年平均雷暴日数区划图附录D 全国主要城市年平均雷暴日数统计表附录E 土壤电阻率参考值附录F 地网接地电阻的测量条文说明1 总则1.0.1 为防止和减少雷电对移动通信基站造成的危害，确保人员安全和通信系统的正常运行，特制订本规范。

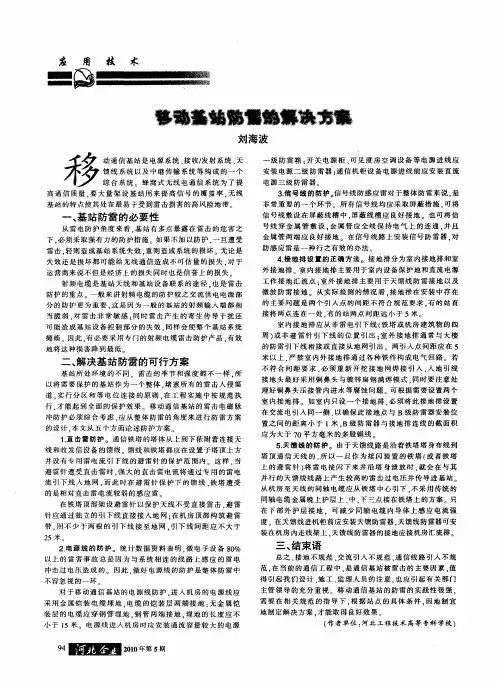

移动基站防雷的解决方案

１直击 雷 防 护 。 通 信铁 塔 的 塔 体从 上 到 下 依 附 着连 接 天 ．
线 和收 发 信设 备 的馈 线 馈 线 和 铁塔 都 应 在 设 置 于塔 顶 上 方
并 设 有 专 用 雷 电 流 引 下 线 的 避雷 针 的保 护 范 围 内 这 样 ． 当 避 雷 针 遭 受直 击 雷 时 ． 大 的直 击 雷 电 流 将通 过专 用 的 雷 电 强 流 引 下 线 入 地 网 ， 此 时 在 避 雷 针 保 护 下 的 馈 线 、 塔 遭 受 而 铁
一
非 常 重 要 的一 个 环 节 所 有 信 号 线 均 应采 取 屏 蔽措 施 ， 将 可 信 号 线 敷 设 在 屏 蔽 线 槽 中 ． 蔽 线 槽 应 良好 接 地 也 可 将信 屏
号 线 穿 金 属 管 敷 设 ， 属 管应 全 线 保 持 电气 上 的 连 通 ． 且 金 并 金 属 管 两 端 应 良好 接 地 在信 号 线 路 上 安 装 信 号 防 雷 器 ， 对 防 感应 雷 是 一 种 行 之 有 效 的办 法 ４接 地 排 设 置 的正 确 方 法 。接 地 排 分 为 室 内接 地 排 和 室 ． 外 接地 排 室 内接 地 排 主 要 用 于室 内设 备 保 护地 和直 流 电 源 工作 接地 汇 流 点 ： 外 接 地 排 主 要 用 于 天 馈 线 防 雷 接地 以及 室 微 波 防雷 接 地 。从 实 际 检 测 的情 况 看 ． 接地 排 在安 装 中存 在
应 用 技 术
■ 宣 詈 ■ — 一曩
移 站系等统波 馈 是统发天 动以传，、 线 电、射 通及输构刘 信中系成 海 系 源统系 基继收的 统 接
一 一
级 防 雷 箱 ： 关 电 源 柜 、 见 度 房 空 调 设 备 等 电 源 进 线 应 开 可
移动通信基站整体的防雷设计方案
移动通信基站整体的防雷设计方案、八、亠刖言随着社会的进步，移动通信迅猛发展，遍及全国每一个角落，而移动通信基站能否正常运行是移动通信的关键。
基站的设备大部分是微电子设备，它的电磁兼容能力低，抗雷电、抗电磁干扰能力弱。
基站在建设时虽然已安装了一些避雷装置，但往往还是因雷击而造成通讯中断，给人们的生产和生活带来了巨大的损失。
因此，如何做好基站的综合防雷，保障通信系统的安全，显得尤为重要。
随着移动通信的应用范围不断地扩大，移动通信系统的类型也越来越多。
基站防雷是一个系统性的复杂工程，其防雷措施是一个讲究整体防御性的工作，需要各个环节紧密配合。
基站主要由通信和供电设施组成，其中，通信设施包括天线、馈线和通信设备，供电设施包括电力传输线、变压器和电源设备，各个设备之间紧密联系，共同构成了基站系统。
从防雷的角度讲，这些设备引入雷电的危害形式并不单一，主要包括了直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击，一旦某一设施遭受雷电袭击，必然会直接影响到与它相连的其它设施，造成破坏。
针对基站遭受雷害的情况，本文简单地将基站的组成概括为基站铁塔、基站电力传输和基站机房三个部分来讨论基站的整体防护，着重阐述了每一组成部分各设施的具体防雷措施。
并应用这些方法，对基站进行了防雷方案设计，与此同时，我们也看到了现有的防雷理论还不够完善，还需大家在今后的实际工作中，不断地摸索，总结经验，争取将雷击损害降低到最小程度。
目录1、雷电对移动通信基站的危害、1雷电成因2雷电对基站的危害形式2.1直接雷击2.2感应雷击2.3电磁脉冲辐射2.4 雷电过电压侵入2.5反击2、移动通信基站整体防雷探讨1基站铁塔部分1.1天线1.2馈线13 其它设施2基站电力传输部分21高压架空线22变压器23低压输电线3基站机房部分3.1机房3.2电源系统33信号系统34其它设施35设备接地和防雷接地4.基站地网部分4.1铁塔地网和机房地网42 联合地网3 移动通信基站防雷设计1外部防雷设计11接闪器设计12引下线设计13地网设计2内部防雷设计21 过电压保护22等电位连接4 设计依据5 总结1、雷电对移动通信基站的危害1雷电成因当天空中有雷云的时候，因雷云带有大量电荷，由于静电感应作用，雷云下方的地面和地面上的物体都带上与雷云相反的电荷。
移动通信基站的防雷保护
移动通信基站的防雷保护移动通信基站是现代社会中不可或缺的一部分，其重要性不言而喻。
然而，由于基站本身的高度和地理位置的特殊性，天气变化和自然灾害都会对其造成不同程度的影响，其中最普遍也最具破坏性的天气现象是雷击。
因此，在移动通信基站建设中，防雷保护必须被高度重视。
雷击对移动通信基站的危害雷击对移动通信基站的危害是多方面的，主要包括：1.毁坏天线：基站天线作为信号的收发主体，是基站的重要组成部分。
雷击对天线直接造成损害，使天线无法正常工作，导致信号接收和发送的中断和失灵，影响通讯质量。
2.爆炸和火灾：雷击会在基站内部产生电弧，如果没有适当的保护，这些电弧会引起爆炸和火灾，进而导致基站被损坏或者毁灭。
3.损坏电气设备：大部分移动通信基站设备都是使用电力工作的，雷击可以对电气设备造成损坏，使得基站无法正常工作，需要更换部件，进而增加成本。
移动通信基站的防雷保护措施针对以上对基站的危害，采取一定的防雷保护措施是必不可少的。
下面我们列出一些常见的防雷保护措施：1.接地系统：由于雷击是一种超高电压的放电现象，通过良好的接地系统可以将雷击带来的电荷释放到大地中。
因此，在基站的建设过程中，需要合理配置电气接地，建立符合标准的接地系统。
2.避雷针：避雷针是一种针状装置，通过将其安装在基站周围的高点位可以引导雷电的放电。
同时，避雷针也能将电荷引导到大地中，在一定程度上缓解雷击带来的危害。
3.避雷带：避雷带可以有效地缓解雷击对基站的危害，合理运用避雷带的同时还可以减少接地电阻等问题，提高整体建设水平。
4.避雷器：避雷器是将基站与电气网隔离的一种装置，可以防止雷击和其他异常电压对电气设备的破坏。
其原理是在通电状态下，当电压超过一定限值时，会通过内部构造将电流导向大地，避免设备毁坏。
结论移动通信基站在现代通信中扮演着重要的角色，但在其建设过程中也存在着一定的安全隐患，其中最具破坏性的天气现象是雷击。
因此，为了确保基站的正常工作，我们必须要重视基站的防雷保护。
通信基站防雷措施
通信基站防雷措施
随着通信行业的高速发展，通信基站也越来越多地出现在我们的生活中。
但是，一旦遭遇雷击，通信基站很可能受到损害，从而导致通信信号不稳定或中断。
因此，必要的防雷措施非常重要，以下是几种通信基站防雷措施：
1. 避雷针
避雷针是防止建筑物被雷击的一种常见防雷设施。
在通信基站上安装避雷针可以分散雷击的能量并将其导向地面，保护通信设施不受雷击的破坏。
2. 接地系统
对于通信基站来说，接地系统是非常重要的防雷设施。
它能够帮助通信设备与地面建立稳定的电气接触，分散大量电流，以保证通信设备的安全运行。
3. 避雷盒
避雷盒是集中存放与分布防雷器的通信设备。
在雷击的情况下，避雷盒能够起到隔离作用，避免雷击电流通过通信设备交换机等进
入其他线路，保护通信设备的安全运行。
4. 防雷地线
防雷地线是通信基站实现接地系统的重要组成部分。
通信设施
的各种金属构件通过防雷地线连接在一起，帮助雷电电流在设备或
建筑物之间流动，分散雷击的电流，保护设备的安全运行。
总结来说，对于通信基站而言，避雷针、接地系统、避雷盒和
防雷地线等多种防雷措施都具有非常重要的作用，这些措施的有效
实施，能够保证通信设施的安全稳定运行。
移动通信基站防雷与接地设计规范
4.1地网的组成
4.1.1 移动通信基站应按均压，等电位的原理，将工作地，保护地和防雷地组成一个联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。
4.1.2 移动通信基站地网由机房地网，铁塔地网和变压器地网组成，地网的组成如图4.1.2所示。基站地网应充分利用机房建筑物的基础(含地桩)，铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。当铁塔设在机房房顶，电力变压器设在机房楼内时,其地网可合用机房地网.
3.3.3 同轴电缆馈线进入的感应雷。馈线避雷器接地端子应就近引接到室外馈线入口处接地线上，选择馈线避雷器时应考虑阻抗，衰耗，工作频段等指标与通信设备相适应。
3.4 信号线路的防雷与接地
3.4.1 信号电缆应由地下进出移动通信基站，电缆内芯线在进站处应加装相应的信号避雷器,避雷器和电缆内的空线对均应作保护接地。站区内严禁布放架空缆线。
3.1.6 进入移动通信基站的低压电力电缆宜从地下引入机房，其长度不宜小于50米(当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限)。电力电缆在进入机房交流屏处应加装避雷器，从屏内引出的零线不作重复接地。
3.1.7 移动通信基站供电设备的正常不带电的金属部分，避雷器的接地端，均应作保接接地,严禁作接零保护。
3.1.8 移动通信基站直流工作地，应从室内接地汇集线上就近引接，接地线截面积应满足最大负荷的要求，一般为35-95平方毫米，材料为多股铜线。
3.1.9 移动通信基站电源设备应满足相关标准，规范中关于耐雷电冲击指标的规定，交流屏，整流屏(或高频开关电源)应设有分极防护装置。
3.1.10 电源避雷器和天馈线避雷器的耐雷电冲击指标等参数应符合相关标准，规范的规定。
3.3 天馈线系统的防雷与接地
移动通信基站天线及接地防雷技术措施
求， 电磁场 的 干扰 强 度 需控 制 在８ ０ ０ Ａ／ ｍ以内， 但 从实 际 看， 基站 人 线 昕 的磁 场 强 瞍 远 大 ｒ 标准 ， 如 此 就 可能 现 误 功或损坏， 这 是 移动 通 信 摹站 常见 的雷 击现 象。
锤站 线 系统 除 进 直 出面 防护 之 外 ， 还 需 对感 应 甫、
ｌ
々
３
１
３
甫 击电 磁 脉 冲 等 进 行 防 护 。 天 线 应 选 用 双 层 屏 蔽 功 能 的 电 缆 或 者 层 孵蔽 电缆 外 套金 属 管装 ＿ ｊ 二 基 站 信号塔 Ｌ 卜 Ｉ 央敷 设， 对于 屏 蔽 需 要 在 铁 塔 Ｉ 、 下 眄端 各进 行 － ｉ ￣ 接 地， 在入户 处还 需进 一 次接 地 。 对 处住 中吉 区 以上 于 ｆ ： 且火 线 较 长 时，
． １ 技 术要 求 对特殊， 易发 生 电火 靠 导 敛 人 员伤 、 设 备损 坏 、 通信Ｌ ｝ Ｊ ２ （ １ ） 接地 装 置既要共 用， 但又要隔离 。 倘 若通 信 站 断， 带 柬 严 的生 命 财 损 失。 同时 ， 基站 本身属于 弱 电 ｆ 设
在 出现 雷 出 时 这 保 基 站 立 全 稳 定 运 行 ， 须 重 视 和 相 关 系统 均 接 地 ，
加 强 防宙 电 ｌ ： 作， 应 用 好防 技 术 。
较大差异。 如冈ｌ 所示， ３ 个不 『 叫接 地 系 统 的瞬 问 电位 差 较 大， 假 设 系统 ｌ 是 交流 电源 运 行接 地 ， 系统 ２ 是 汁算 机逻 辑 接
１ 移动 通 信 基 站 天线 防雷 技 术
附录1移动通信基站防雷与接地设计规范
附录1移动通信基站防雷与接地设计规范1.防雷设计要求1.1基站设备应采用专业的防雷设备，如避雷针、避雷网等，以防止雷电直接击中设备。
1.2基站设备应有防雷接地装置，以将雷电引到地下，减少对设备的危害。
1.3基站设备的天线塔应设置避雷针，并与设备接地系统连接。
1.4基站设备的接地系统应符合国家规定的接地标准。
2.接地设计要求2.1基站设备的接地系统应采用专业的接地材料和技术，并由专业人员进行施工和检测。
2.2基站设备的接地系统应包括主接地系统和辅助接地系统。
2.3主接地系统应设置在基站建筑物的地下室或特定区域，以确保设备的安全接地。
2.4辅助接地系统应设置在设备周围的地面上，并与主接地系统相互连接。
2.5接地系统应具有良好的接地电阻，一般要求不大于10欧姆，以确保有效地排除设备的地电流。
2.6接地系统应定期检测和维护，以确保其正常运行。
3.设备布局要求3.1基站设备应合理布局，避免设备之间的相互干扰和防雷设备之间的干扰。
3.2防雷设备和接地设备应距离基站设备一定的距离，以确保其有效工作。
3.3设备之间应留有足够的空间，以便进行维护和检修。
4.施工和验收要求4.1防雷与接地工程应由具备相关专业资质和经验的施工单位进行。
4.2施工前应编制详细的施工方案，并按照方案进行施工。
4.3施工过程中应注意施工安全，严禁擅自修改设计方案。
4.4施工完成后，应进行验收，并出具相应的验收报告。
4.5验收合格后，应进行定期检测和维护，以确保防雷与接地设备的正常运行。
以上是一份移动通信基站防雷与接地设计规范，如有需要，可以根据具体情况进行调整和变更。
防雷与接地设计对于移动通信基站的安全运行和通信质量至关重要，建议在设计和施工过程中严格遵守规范要求。
移动基站的电源防雷方案
移动基站的电源防雷方案一想到移动基站，脑海中就浮现出那些高高耸立的通信塔，它们像是一道道连接天地的桥梁，承载着无数人的通信需求。
然而，在这些高科技设备的背后，隐藏着一个不容忽视的问题——电源防雷。
今天，就让我们一起探讨一下移动基站的电源防雷方案。
1.雷电灾害的严重性雷电灾害是一种自然灾害，具有突发性、破坏性、广泛性等特点。
据统计，每年我国因雷电灾害造成的经济损失高达数十亿元，人员伤亡更是无法估量。
移动基站作为通信设施的重要组成部分，一旦遭受雷击，不仅会导致通信中断，还可能引发火灾等安全事故。
2.移动基站电源防雷的必要性移动基站位于室外，容易受到雷击。
一旦电源系统遭受雷击，可能会导致基站设备损坏，甚至影响整个通信网络的正常运行。
因此，确保移动基站电源的防雷安全至关重要。
3.移动基站电源防雷方案设计（1）电源防雷器选型高性能：电源防雷器应具备较高的保护水平，确保基站电源系统在遭受雷击时能够得到有效保护。
小型化：电源防雷器应具备较小的体积，便于安装和维护。
（2）电源防雷器安装位置安装在电源系统前端，靠近基站设备输入端。
安装在电源线路较长、容易遭受雷击的位置。
安装在电源线路分支处，以减少雷击对整个电源系统的影响。
（3）电源防雷器接线方式串联接线：将电源防雷器串联在电源线路中，确保雷电流能够通过防雷器导入大地。
并联接线：将电源防雷器并联在电源线路中，以分担雷电流，降低电源系统承受的雷击压力。
（4）电源防雷器维护与检测定期检查电源防雷器的接线是否牢固，接触是否良好。
定期检查电源防雷器的性能指标，如保护水平、响应时间等。
定期清洁电源防雷器，确保其表面无灰尘、污垢等。
定期对电源防雷器进行检测，发现问题及时处理。
4.移动基站电源防雷方案的实践与应用某地移动基站，在遭受雷击后，电源系统得到了有效保护，基站设备正常运行。
某地移动基站，通过安装电源防雷器，避免了雷击造成的设备损坏和通信中断。
某地移动基站，在电源防雷器的保护下，连续多年未发生雷击事故。
移动通信基站综合防雷方案
2、用于移动通信基站防雷产品介绍
（1）中光优化避雷针ZGU-Ⅲ
富兰克林避雷针称为传统避雷针，它在接闪后，其引下线的雷电流大，
雷电脉冲的前沿陡度高，它的二次雷击效应严重，地电位高，会对现代信息系统电子设备产生较为严重的破坏和影响，随着社会的发展，信息时代的到来和实践的不断深化，它的局限性也越显露了出来。
（3）电源避雷器
中光220/380V系列电源避雷器选用性能优良质量可靠的压敏电阻。当线
路正常时，压敏电阻处于高阻状态，不影响供电线路正常工作。当线路中由于雷击或操作过电压而引起最大峰值电流或高能量脉冲时，压敏电阻以纳秒级的响应速度呈现低阻状态，迅速将过电压限制在很低的防护水平。当高能量脉冲过后，压敏电阻恢复高阻态，系统的续流值为零。中光电源避雷器的特点；标称放电电流（8/20μs）100kA；限制电压低；响应速度快（<25ns）；品种规格多，满足多级保护的要求。
3、设计思想
移动通信基站综合防雷工程的设计思想是应对每一个基站，树立整体防
护的概念，在联合接地基础上，进行综合、多级雷电过电压保护。
4、设计方案
每个基站的铁塔顶部安装一台ZGU-Ⅲ-5A2优化避雷器，保护通信天线；
每根天馈线在机房入口处，安装一个相应的天馈避雷器，保护收/发机
的天馈线接口。
220/380V供电线路应从地下敷设进入基站，进站后应安装2-3级电源雷电过电压保护装置——电源避雷器，保护供电线路的雷电安全：直流电源安装一级低压电源避雷器。
1、一般简介……………………………………………2
2、产品的选型…………………………………………2
3、移动通信基站防雷产品介绍………………………3
（1）ZGU-Ⅲ型优化避雷针………………………………………3
移动基站防雷方案
防雷工程设计方案工程名称：移动基站综合防雷工程建设单位：湖南移动常分公司设计单位：湖南普天科比特防雷技术有限公司设计负责人:编号：日期：一、概述移动通信基站的主要设备一般分为以下几个系统：传输系统，包括SDH设备，光缆,电缆等等；动力系统，蓄电池，市电等等；动环监控系统；天馈系统；基站收发信台BTS（包括收发信机无线接口TRI、收发信机子系统TRS等设备）；以及其他辅助设备，如空调，防盗门等等。
基地站的配电电压为26．4v。
通常是由主干电力线路经AC／DC变换器得到的。
当主干线路发生故障时，备用电池将能在一定时间内向基地站供电。
移动通讯基站多位于地势较高的多雷雨地带，气候条件恶劣，夏季通讯机房设备及发射铁塔遭遇雷击的概率较高。
基站建设的基础部分多为岩石结构，基本无土层，接地电阻很难保证在1 Ω以下，在此条件下给雷电的泄放带来很大困难。
电源采用架空线上山，基站交流供电线路较长，同线路上用电负载比较复杂，大型用电设备启动或停止瞬间会产生很大的冲击电压干扰，严重影响通讯组合电源的使用安全。
基站的接地系统在设计时也没有得到足够的重视，极易遭受直击雷、感应雷及电源操作等多种过电压的侵袭。
再者基站重要设备都是微电子设备，由于微电子设备具有高密度、高速度、低电压和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时可能遭受重大损失。
二、雷电引入途径分析移动基站防雷的主要保护对象是在机房中的通信设备，保障这些通信设备的正常运行。
雷电损坏设备通常是它在通过带电或非带电的导体对地泄放的过程中，由于电荷运动产生的一些物理效应，比如热效应、磁效应等，改变了在雷电泄放通道中所涉及设备的基本性能，从而使设备不能正常运行或被损坏。
因此我们需要对雷电的入侵途径进行仔细分析，发掘出雷电可能的入侵途径，并在雷电流到达设备前改变其对地泄放途径，保障设备的安全运行。
移动通信基站防雷电的防护方案
移动通信基站防雷电的防护方案
随着移动通信技术的不断发展，移动通信基站的防雷电工作变得越来越重要。
由于雷电的威力巨大，一旦基站受到雷击可能会导致严重的设备损坏和通信中断，给用户带来极大的不便和经济损失。
因此，为了确保通信网络的稳定运行，必须采取有效的防雷电措施。
针对基站防雷电的需求，我们提出以下防护方案：
1. 安装避雷针
避雷针是基站防雷电的最基本手段，通过将避雷针安装在基站的高处，将雷电引向地面，避免直接击中基站设备。
在安装避雷针时，要注意与设备的距离，保证避雷针的有效性。
2. 接地保护
基站设备需要接地保护，以避免因雷电冲击而产生高电压，导致设备损坏。
在接地保护方面，需要采用符合标准的接地网，将设备接地。
3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。
它的作用是在雷电来袭时，将电路与设备隔离，防止高电压对设备产生损害。
在基站中，需要安装符合标准的防雷器，以确保其正常工作。
4. 安装UPS
UPS是不间断电源的缩写，通过将UPS安装在基站中，可以避免因电力系统故障而导致的停电，保证设备的稳定运行。
5. 定期检查维护
无论采取什么样的防雷电措施，都需要定期检查维护。
定期检查可以发现设备的潜在问题，及时进行处理，避免设备受损。
综上所述，移动通信基站的防雷电工作是非常重要的。
采取有效的防护措施，可以保障设备的安全运行，确保通信网络的正常运转。
我们需要针对不同的设备进行综合考虑，制定出符合实际情况的防护方案。
移动通信基站地网优化及综合防雷
上， ２ 对 Ｍ接 口、 监控接 口的保护， 主要是防止雷电流从 ２ Ｍ进 入， Ｓ 对 ＤＨ设备和监控采集器造成危害 。雷击 事故调查 结果
表 明 ， Ｍ 接 口受 雷 击 影 响 的事 故 时 有 发 生 ， ２ 因此 必 须 对 基 站 进 行 系 统 的 雷 电 防护 。
空 电缆 、 光缆过长的 问题 、 电网不稳 的问题 ， 都为解 决基 站的
２１ 保 存 ．
由于 绝 缘 栅 型 场 效应 管输 入 阻抗 很 高 ，所 以在 保 存 时一 定 要 采 取 防 静 电措 施 ， 采 用 下 面 两 种方 法 ： 可 （） 于 防静 电 的包 装 盒 内。 １放
Ｄ， 表头指示不动 ， 电阻无限大 ， 说明管子漏源被 夹断。
２ １ 年 第 ４ 期 ０２
（ 第 １０ 期 ） 总 ２
信 息 通 信
Ｉ ＯＲＭ ＡＴＩ ＮＦ ＯＮ ＆ ＣＯＭ Ｍ ＵＮＩ ＣＡＴ ０ＮＳ １
２ １ ０２
（ ｕ ． Ｎ １ ０ Ｓｍ ｏ ２）
移动通信基站地 网优化及综合 防雷
杨 艳 红
（中国联 通 荆 门分 公 司 ， 北 荆 门 ４ ８ ０ 湖 ４ ０ ０）
态 电 流设 置在 １０ ０ｍＡ） 子 正 常 。 管 （） ０ ２ ５０型万 用 表测 量 法 。 Ｌ １７ 源 开 启 电压 在 ２ ４５ Ｂ Ｆ７栅 －． Ｖ 之 间 ， 源 极 之 间导 通 状 态 下 的 直 流 电 阻 Ｒ ０２ ０３ 接 近 漏 ｎ ． ．Ｑ， ＝ ～
Ｕ
０ 利用这一特点测量方法如下： Ｑ， ①正 向导通测量 ： 量程选择 １ Ｋｆ ） 红表棒接源极 （ ０ ２ 将 档
中 图分 类 号 ： Ｎ９９ Ｔ ２
2024年移动基站防雷与接地技术规范 移动通信基站的防雷与接地要求(大全4篇)
2024年挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求(大全4篇)挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求篇一1.1.1 室外走线架材料宜采用40mm×40mm×4mm 的热浸锌角铁和扁铁。
室外走线架宽度宜为 400mm,横挡间距宜为400mm,支架间距宜2000mm 左右均匀排列，支架在楼顶设置时应垫黑胶板。
1.1.2 从增高架或桅杆到馈线孔应有连续地走线架。
1.1.3 室外走线架安装应结实、顺直程度偏向应不大于2%；垂直偏向不大于1.5%。
连接件应为镀锌件。
如需焊接必须作防腐防蚀处理。
1.1.4 室外爬墙走线架支撑应结实。
宜采用角铁制作直角担为支撑架，用膨胀螺栓固定。
1.1.5 所有支撑加固用的膨胀螺栓余留长度应一致。
〔紧固后，螺帽余留5mm左右〕1.1.6 严禁在楼顶防水层上打眼加固走线架。
1.1.7 室外走线架在楼顶平面水泥墩和墙面上固定应稳固，与楼顶平面或墙面平行。
砖垫的部分应用水泥墩固定。
1.1.8 基站外接交流电引入，检查缆线的规格，敷设方式及路由，和电配电箱空开负荷，安装接入操作必须由专职电工进展。
1.1.9 多雷暴地区应采用铠装电缆，地埋进机房，低压电缆入机房时，埋地长度应大于15米，且电缆两端铠装层接地。
1.1.10 缆线严禁系挂在避雷网或避雷带上。
1.1.11 穿墙入室时要使用专用开孔工具开孔，并注意留回水弯和做好防水处理。
入室动力电缆制止走馈线窗。
1.1.12 线径规格应符合设计要求，线径应符合要求，至少应大于16平方毫米。
挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求篇二观看基站心得体会今天通过实地观看基站，懂得了新建一个基站的根本流程和建立的标准，根本流程为先土建、安装高危杆、引入市电安装变压器、做地网防雷、埋光缆到位、安装设备、跳纤、开通设备做基站端的数据。
做到这样一个基站就差不多可以投入使用了。
土建的时候应该注意一些隐蔽工程的旁站，比方地网、水泥平台钢筋的使用。
基站防雷工作总结
基站防雷工作总结
随着通信技术的不断发展，基站在现代社会中扮演着至关重要的角色。
然而，
基站在遭受雷击时往往会造成严重的损失，甚至影响通信网络的正常运行。
因此，基站防雷工作显得尤为重要。
首先，基站防雷工作需要从基础设施上做好防护措施。
合理选址、建设牢固的
基站建筑、使用耐雷设备等都是基础中的基础。
其次，对基站进行全面的雷电防护检测，及时发现潜在的安全隐患并进行处理。
同时，加强对基站设备的维护保养工作，确保设备的正常运行，以减少雷击造成的损失。
在实际工作中，基站防雷工作也需要加强对人员的培训和管理。
基站工作人员
需要具备一定的防雷知识，能够快速、准确地应对雷电天气，保障基站设备和人员的安全。
同时，建立健全的基站防雷管理制度，加强对基站防雷工作的监督和检查，确保防雷措施的有效实施。
总的来说，基站防雷工作是一项综合性的工作，需要从基础设施、设备维护、
人员培训等多个方面进行综合考虑和实施。
只有做好基站防雷工作，才能有效保障基站设备的安全运行，保障通信网络的正常运行，为人们的日常生活和工作提供更加稳定、可靠的通信服务。
