地质构造-断裂构造
地质构造的种类
地质构造的种类地质构造是指地壳内部的各种构造形态，是地球表面和地壳深部构造的总称。
根据地质构造的种类不同，可以将其分为以下几类：一、褶皱构造褶皱构造是地壳中形成的一种常见构造形式，是地壳内部岩石和地层由于受到外力作用而发生弯曲和折叠的现象。
褶皱构造分为背斜和洼斜两种类型。
背斜是岩层向上弯曲的地质构造，呈现出凸起的形态；洼斜则是岩层向下弯曲的地质构造，呈现出凹陷的形态。
褶皱构造在地壳演化过程中起到了重要的作用，既是油气等矿产资源的重要富集区，也是地震活动频繁的地区。
二、断裂构造断裂构造是地壳中发生断裂和错动的地质构造形式。
当地壳受到剪切力作用时，岩层会发生断裂，并沿着断裂面发生相对错动。
根据断裂面的性质和错动方向，断裂构造可以分为正断裂、逆断裂、走滑断裂等几种类型。
正断裂指地壳在拉张作用下发生的断裂，两侧岩块相对移动，造成岩层下降；逆断裂则是地壳在挤压作用下发生的断裂，两侧岩块相对移动，造成岩层上升。
断裂构造不仅对地壳的地质演化产生了重要影响，还是地震活动频繁的地区。
三、火山构造火山构造是由地壳内部岩浆喷发形成的地质构造形态。
当地壳中的岩浆在地表喷发时，形成了各种不同形态的火山，如火山锥、火山口、熔岩台地等。
火山构造是地壳内部热力活动的重要表现形式，也是地球上重要的能源资源。
火山喷发不仅会造成巨大的灾害，还对地壳和大气环境产生了重要影响。
四、地堑构造地堑构造是地壳中发生下沉和塌陷的地质构造形式。
地堑是指地壳在特定条件下发生下沉和沉降，形成的地表凹陷区域。
地堑构造通常是由于地下岩石的溶解、沉积物的压实或地下水的抽取等原因引起的。
地堑构造在地质演化过程中起到了重要作用，不仅影响着地下水资源的分布和利用，还与地震活动和地壳运动有着密切的关系。
五、地幔柱构造地幔柱构造是地壳下部地幔上升物质形成的地质构造形态。
地幔柱是地壳和地幔之间物质交换和能量传递的通道，是地球表面地壳和地幔相互作用的重要部分。
地幔柱构造对地壳的演化和地震活动有着重要影响，也是研究地球内部物质运动和地球动力学的关键。
构造地质学--第三章断裂构造
节理（图3-1）
精选课件
精选课件
二、成因分类 1、原生节理—成岩过程中形成的节理
（如沉积岩形成过程中的泥裂）。 2、冷凝节理—玄武岩、花岗岩等熔融状
态之岩浆在冷凝过程中形成的（如石柱林）。 3、风化节理—强烈风化作用结果所致
（根劈作用—苏州天平山，水解作用等）。
2、 倾向节理—节理倾向与所在岩层的走 向大致垂直，与倾向平行。
3、 斜向节理—走向介于上述两者之间。 4、 顺层节理—节理面大致和岩层层面平
行。
精选课件
按节理走向与区域褶皱枢纽方向分： 1、纵向节理—节理走向与枢纽平行。 2、横向节理—节理走向与枢纽近垂直。 3、斜向节理—走向介于上述两者之间。
组成的复杂的地堑系，通常位于区域性 隆起的轴部
裂谷中常常沉积一套粗碎屑岩，火山 熔岩等
裂谷带是地震带和火山带 裂谷带表现为重力异常和磁异常
精选课件
2、生长断层（同沉积断层） 主要发育于盆地边缘，盆地不断沉降， 且同时接受沉积； 特征： 1、规模较大之正断层； 2、下降盘地层厚度大于上升盘，两者之比
区域性断裂规模巨大，延伸也远， 下可及硅镁层，甚至达岩石圈，亦称深 大断裂—长期继承性发展，空间延伸极 长，切割较深。
精选课件
一、区域性断裂特点 1、常以一条以上主干断裂和若干次级
断裂组成，具一定宽度，形成断裂带； 2、深断裂活动改变地下深部的温压状 态，促使岩浆活动。酸性、中酸性岩 浆活动带，断裂切割较浅；基性、超 基性岩浆活动带切割较深； 3、深断裂带是地球物理异常带；
与倾向平行 3、斜向断层—断层走向与岩层走向斜交 4、顺层断层—断层面与岩层面基本一致
精选课件
岩石变形与地质构造——断裂
岩⽯变形与地质构造——断裂岩⽯变形与地质构造节理与断层节理⼀、节理的定义节理（joint）为岩⽯中破裂（不连续变形），但两侧没有明显的位移。
节理是断裂（脆性）变形，⽽褶皱是塑性变形。
思考：既然节理是断裂变形，褶皱是塑性变形，是否意味着节理总是晚于褶皱出现？⼆、节理的基本类型⾃然界有两种节理，即剪（切）节理（shearing joint）和张节理（tensional joint）。
剪切节理由剪切应⼒产⽣，其主要特征有：①产状稳定，沿⾛向延伸较远；②节理⾯⽐较平直光滑，节理⾯上可见擦痕；③切错砾⽯。
张节理由拉张应⼒产⽣，其主要特征有：①产状不稳定，沿⾛向延伸不远，单条节理短⽽弯曲；②节理⾯粗糙不平，⽆擦痕；③绕开砾⽯；④可由矿脉填充。
早期剪节理如果后期受到拉张，形成先剪后张节理，并充填各种脉体。
断层⼀、断层的定义断层（fault）是岩⽯中的破裂（不连续变形），两侧有明显的位移。
断层是脆性变形，⽽褶皱是塑性变形。
断层⼜经常称为断裂，两者的含义完全相同，英⽂都是fault。
思考1：既然断层是断裂变形，褶皱是塑性变形，是否意味着断层总是晚于褶皱出现？思考2：断层沿⾛向可以延伸很远，但向下能延伸多深？⼆、断层的基本要素1. 断层⾯分割岩块并使其两侧发⽣滑动的⾯称为(fault plane)（图）。
2. 断层盘断层⾯两侧的岩块称为断层盘（(fault wall, or fault block)（图）。
如果断层⾯是垂直的，称为东盘、西盘，等等。
如果断层⾯是倾斜的，断层⾯以上的断层盘称为上盘，反之称为下盘。
三、断层的基本类型1. 正断层上盘相对于下盘发⽣下滑的断层称为正断层(normal fault)（图a）。
2. 逆断层上盘相对于下盘发⽣上升的断层称为逆断层(reverse fault)（图b）。
断层⾯倾⾓⼩于45°的逆断层称为逆掩断层或逆冲断层（thrust fault）。
逆冲推覆的距离可以很⼤，经后来的风化剥蚀后，可以出现飞来峰（klippe）和构造窗（window）的构造（图）。
断裂构造的概念
断裂构造的概念断裂构造（Fracture Tectonics）是指地球表面上由于内部地壳和岩石发生应力作用而导致的断裂现象和构造变形。
这些断裂构造包括断层、裂缝和岩石块体的位移等形式，它们在地质过程中起到了重要的作用。
一、断裂构造的形成与类型断裂构造的形成主要是由于地壳板块在构造过程中发生的应力作用，而导致岩石或地壳发生断裂形变。
这种应力作用一般分为三种类型：拉应力（tensional stress）、压应力（compressional stress）和剪应力（shear stress）。
拉应力是指板块之间产生相对拉伸作用的应力，导致板块或岩石发生伸展和拉伸。
拉应力会导致岩石断裂，形成步错断层（normal fault）和走滑断层（oblique fault）等。
压应力是指板块之间产生相对挤压作用的应力，导致板块或岩石发生压缩和挤压。
压应力会导致岩石沿着脆性断层面发生滑动，形成逆冲断层（reverse fault）和推覆构造（thrust structure）等。
剪应力是指板块之间产生相对剪切作用的应力，导致板块或岩石发生滑动和切割。
剪应力会导致断层面上的岩石发生剪切滑动，形成走滑断层（strike-slip fault）等。
根据断裂面的倾向和走向，断裂构造可以分为不同类型，包括北、南断裂（north-south fault）、东、西断裂（east-westfault）、NW-SE断裂（NW-SE fault）和NE-SW断裂（NE-SW fault）等。
这些断裂构造在地壳运动和构造演化中起到了重要的作用。
二、断裂构造与地震活动断裂构造与地震活动之间存在着密切的关系。
地壳板块在构造进行过程中，由于内部应力的积累和释放，会导致地震的发生。
当板块之间的断裂面达到一定的破裂破坏程度时，就会引发地震现象。
地震是地壳内部物质在应力作用下释放的能量所造成的地球表面运动。
它是地球自身内能的释放，也是构造变动、震源活动过程以及板块运动和地壳形变的直接表现。
名词解释断裂构造
《断裂构造》一、断裂构造的概念断裂构造是指在地壳运动、构造应力等因素作用下，岩石产生的断裂现象。
断裂构造是地球表面或地下岩石的一种重要结构形式，也是地球构造活动的重要表现形式之一。
根据断裂构造的形态和成因，可以将其分为不同的类型。
例如，根据断裂的走向和位置，可以分为水平断裂、垂直断裂、倾斜断裂等；根据断裂的形成过程和机制，可以分为正断层、逆断层、平移断层等。
二、断裂构造的意义断裂构造对地球构造活动具有重要意义，主要表现在以下几个方面：1. 地震活动断裂构造是地震产生的重要因素之一。
地震是由于地壳内部的构造应力积累到一定程度，导致岩石破裂、位移而产生的现象。
断裂构造提供了地震产生的物理条件，也是地震能量释放的通道。
因此，研究断裂构造对于预测和防范地震具有重要意义。
2. 地质环境断裂构造对地质环境的形成和演化产生重要影响。
例如，断层盆地、断层湖泊、断层山脉等都是由断裂构造形成的。
断裂构造还可以导致岩浆侵入、岩石变质等地质过程，从而形成各种矿产资源。
3. 矿产资源断裂构造对矿产资源的分布和形成具有重要影响。
例如，黄金、白银等贵金属矿产资源往往与断裂构造有关。
断裂构造提供了矿产资源运移和富集的通道，同时也控制了矿床的形态和规模。
三、断裂构造的研究方法断裂构造的研究方法包括地质调查、地球物理勘探、地质力学模拟等多种手段。
其中，地质调查是研究断裂构造的主要方法之一。
通过地质调查，可以了解断裂构造的形态、位置、规模、成因等信息，为后续研究提供基础数据。
地球物理勘探是另一种重要的研究方法。
地球物理勘探技术包括地震勘探、磁法勘探、电法勘探等，可以探测地下的断裂构造，提供更加详细的信息。
地质力学模拟是研究断裂构造的一种新方法。
通过建立地质力学模型，模拟断裂构造的形成和演化过程，可以更好地理解断裂构造的成因和机制。
四、结论断裂构造是地球构造活动的重要表现形式之一，对地质环境、地震活动、矿产资源等方面产生重要影响。
《深圳地质》-地质构造-断裂带-文字全电子版

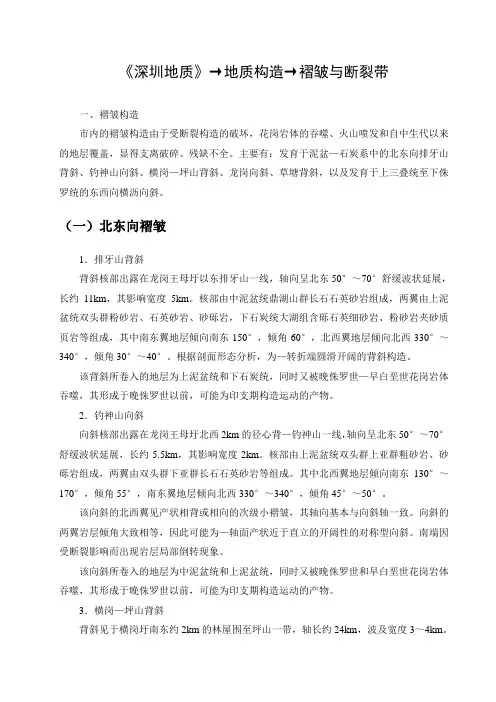

《深圳地质》→地质构造→褶皱与断裂带一、褶皱构造市内的褶皱构造由于受断裂构造的破坏，花岗岩体的吞噬、火山喷发和自中生代以来的地层覆盖，显得支离破碎、残缺不全。
主要有：发育于泥盆—石炭系中的北东向排牙山背斜、钓神山向斜、横岗—坪山背斜、龙岗向斜、草塘背斜，以及发育于上三叠统至下侏罗统的东西向横沥向斜。
（一）北东向褶皱1．排牙山背斜背斜核部出露在龙岗王母圩以东排牙山一线，轴向呈北东50°～70°舒缓波状延展，长约11km，其影响宽度5km。
核部由中泥盆统鼎湖山群长石石英砂岩组成，两翼由上泥盆统双头群粉砂岩、石英砂岩、砂砾岩，下石炭统大湖组含砾石英细砂岩、粉砂岩夹砂质页岩等组成，其中南东翼地层倾向南东150°，倾角60°，北西翼地层倾向北西330°～340°，倾角30°～40°。
根据剖面形态分析，为—转折端圆滑开阔的背斜构造。
该背斜所卷入的地层为上泥盆统和下石炭统，同时又被晚侏罗世—早白垩世花岗岩体吞噬，其形成于晚侏罗世以前，可能为印支期构造运动的产物。
2．钓神山向斜向斜核部出露在龙岗王母圩北西2km的径心背—钓神山一线，轴向呈北东50°～70°舒缓波状延展，长约5.5km，其影响宽度2km。
核部由上泥盆统双头群上亚群粗砂岩、砂砾岩组成，两翼由双头群下亚群长石石英砂岩等组成。
其中北西翼地层倾向南东130°～170°，倾角55°，南东翼地层倾向北西330°～340°，倾角45°～50°。
该向斜的北西翼见产状相背或相向的次级小褶皱，其轴向基本与向斜轴一致。
向斜的两翼岩层倾角大致相等，因此可能为—轴面产状近于直立的开阔性的对称型向斜。
南端因受断裂影响而出现岩层局部倒转现象。
该向斜所卷入的地层为中泥盆统和上泥盆统，同时又被晚侏罗世和早白垩世花岗岩体吞噬，其形成于晚侏罗世以前，可能为印支期构造运动的产物。
煤矿地质学4地质构造-3断裂构造
2、根据断层走向与两盘岩层走向的关系分类：
1）走向断层：断层走向与岩层走向基本一致。
2）倾向断层：断层走向与岩层走向近于直交,与倾向平行。
3）斜交断层：断层走向与岩层走向斜交。
3、根据断层走向与褶曲轴向的关系分类：
1）纵断层：断层走向与褶曲轴向近于平行。
2）横断层：断层走向与褶曲轴向近于直交。
3）斜断层：断层走向与褶曲轴向斜交。
A：花岗质糜棱岩 受后期脆性断裂作用
成为花岗质角砾岩－
郯庐断裂 A B：大理岩质角砾岩
B
－郯庐断裂
• 3）牵引现象
断层两盘沿断层面相对错移时产生的摩擦力，拖动断层附近的 岩层，使之弯曲而形成的褶曲。 岩层因牵引而变薄的尖端指示了对盘运动方向。
（五）断层类型的确定 主要指正断层、逆断层和平移断层的确定，常用的方法有： 1、经验类推法： 根据以往研究成果，若某矿以正断层为主，那么所遇新断 层， 就可以根据这种规律判断其类型为正断层。 2、小断层类比法： 大断层附近常伴生一系列小断层。在 巷道掘进中若遇到一系列小断层，可判断 前方有大地层存在，且性质与小断层相同。 小断层类比
（1）走向断层，落差大于2米，且分布较大，用双工作面。
（2）斜交断层，双工作面渡过影响区。
（3）工作面小型倾向或斜交断层 ，H>2米重开切眼，H<2米
工作面推过，要注意使工作面与断层延展方向有一个较大 的交角，避免因冲击地压造成工作面的危险。
方向.该分类方案首先将断层分成三大类：
• • • • 1）正断层 上盘下降、下盘上升 断面倾角较大，常为70~80度，规模一般较小 断面挤压现象不明显
• 2）逆断层
• 上盘上升、下盘下降 • 断面倾角小于45度称为逆断层，小于30度为逆掩断层， 倾角平缓时称为推覆构造 • 3）平移断层 • 两盘平行断面走向运动 • 断面倾角较陡，断面平直且延伸距离长 • 断面挤压现象较强烈 • 可分为左行平移断层和右行平移断层
地质学基础 17断裂构造
断距——相当层之间的距离。
铅直地层断距（落差） ：断层两盘相当层层面间的铅直距离。
（二）断层分类
1.根据断层走向与褶皱轴向关系
纵断层：断层走向∥褶皱轴向 横断层：断层走向⊥褶皱轴向 斜断层：断层走向∠褶皱轴向
地质图（a）和（b）构造图中的断层F1-纵断层；F2-横断层；F3-斜断层
（四）断层的观察和研究
1.断层的识别（或标志）
（1）地貌标志
断层崖和断层三角面， 水系突然改向， 山脊错断， 湖泊洼地和泉水的带状分布
断层三角面
秦皇岛
（2）地质界线或构造线不连续（错开）
断层引起地质界线不连续
构造线不连续（错开）
（3）地层的重复与缺失
在上盘钻井剖面中，正断层造成地层缺失，逆断层造成地层重复。
牵引褶皱及其指示的两盘位移方向
（6）地球物理学标志
地震剖面：反射波同相轴错断，反射同相轴数目突增减或消失，反射
波同相轴突变、反射凌乱或出现空白区，出现异常波等。
2、断层面产状的确定
野外：直接测定； 室内：用间接方法求取——地质图、钻井资料、物探资料等
3、断层两盘运动方向的确定
2.根据断层两盘的相对运动的方向分类 （1）正断层：上盘相对下降，下盘相对上升。
A:断层面一般较陡，以600一700为最常见。剖面形态呈板 形或铲形；
剖面形态：a-板形；b-铲形
B:在剖面图上，表现为地层缺失，钻井进尺缩减
C:在构造图上，标准层的构造等高线在断层附近出现空白带。 等高线数值低的一侧为上盘（下降盘），等高线数值高的一侧 为下盘（上升盘）。
二、断层
断裂两侧岩块沿破裂面有明显位移的断裂构造。
（一）断层的几何要素
名词解释 断裂构造
名词解释断裂构造
断裂构造是地壳运动中的一种形态，是指当地壳在承受巨大的应力作用下，因地层发生了破裂或错动，产生了位移，从而形成了断层或断裂破碎带。
断裂构造表现出来的形态有很多种，比如断裂面的倾角、断层的厚度、错动的幅度以及断裂面的形态等都可能不同。
地球的地壳由十几块大陆和一些小的板块构成，这些板块之间的运动和相互碰撞导致各种各样的地壳运动形态，其中最常见的就是断裂构造。
在断裂构造的形成过程中，地层会受到撞击和折叠，导致断开或错动，同时会在断层上形成大量的碎屑和颗粒，这些碎屑和颗粒在运动中会发生不同程度的变形和压缩。
断裂构造的产生也会对地下矿产资源形成影响，形成地下矿床，比如金属矿、石油、天然气、煤炭等等。
同时，断裂构造还会对地壳地形产生重大影响，比如形成丘陵山脉、盆地等等地形。
断裂构造是地壳运动中非常重要的一种形式，其产生与推动着地质学、地球物理学、地理学和资源勘探学的发展，深化了我们对地球构造、性质和变化的认识，也给我们发现和开发矿产资源提供了重要的依据，同时对于抗震防灾也有着非常重要的作用。
构造地质学-第三章断裂构造
总结
通过本章学习，你应该对断裂构造的类型和特征有了更深入的了解。继续学 习将会探索更多关于地壳变动和地球构造的知识。
通过挤压力作用造成的断裂，形成的是倾斜 的断层面。
3 走滑断层
通过平行水 转换断层
位于两个地块之间，产生断裂和滑动的地壳 运动。
断裂带的特征
断层带宽度
断层带的宽度可以从几米到数 十公里不等。
断层带的长度
断层带的长度可以从几千米到 数百公里不等。
断层带的错动量
构造地质学-第三章断裂 构造
本章将介绍构造地质学中的断裂构造。通过本章学习，你将了解到不同类型 的断层构造以及断层带的特征。
引言
构造地质学致力于研究地球上的构造变动和地壳运动。断裂构造是地壳运动 的重要表现形式之一。
断裂构造的类型
1 正断层
通过拉伸力作用造成的断裂，形成的是倾斜 的断层面。
2 逆断层
断层带的错动量可以从几毫米 到数十米不等。
断层构造的应用
1
地质勘探
断裂构造的研究有助于识别下地层的构造，为地质勘探提供重要线索。
2
资源勘探
断裂带通常与矿床形成有关，可以作为寻找矿产资源的目标区域。
3
地震研究
地震通常发生在断裂上，研究断裂构造有助于理解地震活动。
断层构造的意义
断层构造研究对地球科学和社会发展都具有重要意义，有助于了解地壳运动和地震活动对环境和人类社会的影 响。
断裂构造
书山有路勤为径，学海无涯苦作舟
断裂构造
断裂构造断裂构造是指岩石所承受的作用力达到或超过其破裂强度极限并发生破裂变形而形成的构造，岩石的连续性和完整性遭到破坏。
根据岩石破裂面的两侧岩块相对位移的大小，分节理和断层两大类型。
(一)节理
节理又称裂隙或裂缝，指破裂面两侧岩块无明显相对位移的断裂构造。
节理常为大型褶皱或断层的伴生或派生的构造，是在岩层形成褶皱或断层时产生的，受褶皱和断层的控制。
就煤矿地质而言，节理常是矿井瓦斯、地下水等的重要运移通道和储集场所。
(二)断层
断层是指破裂两侧的岩石沿破裂面发生有明显位移的断裂构造。
断层规模变化很大，小的断层延伸仅有几米，相对位移不过几厘米，大的断层延伸数厘米至数千米，相对位移可达几十千米。
1、断层要素
断层要素是指断层的组成部分以及与阐明断层空间位置和运动性质等有关的几何要素。
包括断层面、断层线、交面线、断盘、断距和落差等。
(1)断层面：岩层断裂发生相对位移问题沿着一定的破裂面进行的，此破裂面即称为断层面。
断层面的空间位置由其走向、倾向和倾角确定。
断层面在局部地段可以是平面，但在较大范围内还常是不规则的曲面。
较大规模断层的断层面常由一系列断裂面和次级破裂面构成断层破碎带。
(2)断层线：断层线是指断层面与地面的交线，也就是断层面在地面上的出露线。
它可以是直线，也可以是曲线，其形态由断层面形态，断层面产状以及地形起伏状况决定。
断层面倾角越小，地形起伏越大，断层线形态就越复杂。
地质知识-断裂构造
地质知识—断裂构造 [图片]一、节理（一）基本概念1、节理：岩石受力作用形成的破裂面或裂纹，称为节理，它是破裂面两侧的岩石没有发生明显位移的一种构造。
节理的产状也可用走向、倾向和倾角进行描述。
2、节理组和节理系：在同一时期，同一成因条件下形成的，彼此相互平行或近于平行的一群节理叫节理组；在同一构造应力作用下，形成有规律组合的节理组，叫节理系。
（二）节理分类1、按节理的成因分类节理按成因可分为原生节理、构造节理和表生节理。
(1)原生节理：指岩石形成过程形成的节理，如玄武岩的柱状节理(2)构造节理：是岩石受地壳构造应力作用产生的，这类节理具有明显的方向性和规律性，发育深度较大，对地下水的活动和工程建设的影响也较大。
构造节理与褶皱、断层及区域性地质构造有着非常密切的联系，它们常常相互伴生，是工程地质调查工作中的重点对象(相对于节理、表生节理)。
(3)表生节理：又称风化节理、非构造节理，是岩石受外动力地质作用(风、水、生物等)产生的，如由风化作用产生的风化裂隙等，这类节理限在空间分布上常局限于地表浅部岩石中，对地下水的活动及工程建设有较大的影响。
2、按力学性质进行分类(1)张节理:在垂直于主张应力方向上发生张裂而形成的节理，叫张节理。
张节理大多发育在脆性岩石中，尤其在褶皱转折端等张拉应力集中的部位最发育，它主要有以下特征：裂口是张开的，剖面呈上宽下窄的楔形，常被后期物质或岩脉填充；节理面粗糙不平，一般无滑动擦痕和磨擦镜面；产状不稳定，沿其走向和倾向都延伸不远即行尖灭；在砾岩或砂岩中发育的张节理常常绕过砾石、结核或粗砂粒，其张裂面明显凹凸不平或弯曲；张节理追踪X型剪节理发育呈锯齿状。
(2)剪节理：岩石受剪应力作用发生剪切破裂而形成的节理，叫剪节理，它一般在与最大主应力呈45°夹角的平面上产生，且共轭出现，呈X状交叉，构成X型剪节理。
它具有以下特征：剪节理的裂口是闭合的，节理面平直而光滑，常见有滑动擦痕和磨光镜面；剪节理的产状稳定，沿其走向和倾向可延伸很远；在砾岩或砂岩中发育的剪节理常切砾石、砂粒、结核和岩脉，而不改变其方向；剪节理的发育密度较大，节理间距小而且具有等间距性，在软弱薄层岩石中常常密集成带出现。
断裂构造
§3. 断裂构造一、概念：1、定义：岩体手构造应力作用超过其强度是而发生裂隙后错断，破坏了岩体的完整性而形成断裂构造。
节理：沿破裂面没有明显位移。
2、分类：断层：沿破裂面错动较大。
断裂构造在地壳中分布很广，极大影响了水工建筑的稳定性，且破裂面中的裂隙是水流的良好通道，易导致渗漏。
但断裂构造类型不同，则对工程影响也有差异。
二、断裂构造的力学性质特征1、构造应力：压应力、张应力、扭（剪）应力。
应力：在地壳中一定范围内存在的地球内动力。
压性结构面b. 按力学性质张性结构面剪性结构面扭性结构面4、结构面与应力场的关系a.压性结构面：压应力作用产生，结构面的走向与压应力垂直。
结果产生压性断层由剖面上的剪应力形成的断层。
b.张性结构面：张应力作用的破裂面，结构面走向与张应力垂直。
产物:了：正断层面、张节理面。
c.扭性结构面：又称剪切结构面。
结构面走向与压应力方向45。
—Ψ/2角度。
产物：部分平移逆断层，剪节理面。
特点：扭性断裂由两组扭性结构面构造。
平面上成呈“X”型，且理论上结构面夹角为90。
但由于受其他因素影响< 90。
所以β=45。
—Ψ/2，Ψ—内摩擦角，塑性Ψ1 < 脆性Ψ2 。
所以45。
> β1>β2。
三、断裂构造的形式：压应力、剪应力、张节理。
四、构造节理1、概念：节理又称裂隙，具有明显方向性、规律性。
其形成与褶皱断层密切相关。
2、分类：据力学性质分类a.剪节理：剪（扭应力）剪（扭）性结构面+构造线。
又称“X”节理。
特征：①节理面平滑，产状稳定，沿走向、倾向延伸较远，在砾石中常平直切穿坚硬的岩石。
②呈闭和状裂隙本身宽度窄小，仅1~3mm。
但在构造应力作用的影响，也可裂开并充填的粘性土后岩屑。
③呈“X”型出现，相互交差切割，使岩层呈菱形或方形。
④呈羽状排列，主剪裂面有多条互相平行的微小剪裂面组成，羽状节理也有共轭两组。
⑤沿剪切节理面抗剪强度很低，在边坡、坝基岩体中易形成滑动破坏等。
道路养护与管理专业《地质构造——断裂构造-断层》
〔二〕断层断层指岩体受构造应力作用断裂后，两侧岩体发生了显著位移的断裂构造。
它包含了断裂和位移两种含义。
断层规模有大有小，大的可到达上千公里，小的几米，相对位移从几厘米到几十公里。
断层不仅对岩体的稳定性和渗透性、地震活动和区域稳定有重大的影响，而且是地下水运动的良好通道和会聚的场所。
在规模较大的断层附近或断层发育地区，常赋存有丰富的地下水资源。
1.断层要素断层由以下几个局部组成，如图2-17所示。
ab-总断距；e-断层破碎带图2-17断层要素图断层面是指两侧岩块发生相对位移的断裂面。
断层面可以是平面、曲面，也可以是波状起伏面，其上常有擦痕。
断层破碎带有时断层两侧的岩石不是沿着一个简单的面运动，而是沿着一个由许多密集的破裂面组成的错动带进行的，这个错动带称为断层破碎带，断层破碎带中常形成糜棱岩、断层角砾岩、断层泥等。
断层线是指断层面〔带〕与地面的交线。
断层线的方向表示断层的延伸方向，它的形状取决于断层面的形状和地面起伏情况。
断盘是指断层面两侧的岩块。
假设断层面是倾斜的，位于断层面上侧的岩块叫上盘；位于断层面下侧的岩块，称下盘。
假设断层面是直立的，可用方位来表示，东盘、西盘、南盘、北盘。
断距是指两盘沿断层面相对错开的距离，称为总断距。
总断距在水平方向的分量为水平断距，铅〔垂〕直分量为铅〔垂〕直断距。
2.断层的类型〔如图2-18〕(1) 根据两盘相对位移划分根据断层两盘相对位移分为正断层、逆断层和平移断层，如图2-16所示。
正断层上盘沿断层面相对下降、下盘相对上升的断层。
正断层一般是岩体由于受到水平张力作用使岩层产生断裂，进而在重力作用下产生错动而成。
这种断层一般规模不大，断层面倾角较陡，常大于45°。
逆断层上盘沿断层面相对上升，下盘相对下降的断层。
逆断层一般是岩体受到水平挤压作用的结果，所以也称为压性断层。
逆断层规模一般较大，断层面呈舒缓波状，断层线方向常与岩层走向或褶皱轴方向一致，与压应力方向垂直。
我国地质构造的五种类型
我国地质构造的五种类型1. 折叠构造折叠构造是地壳中最常见的一种构造类型，它主要由岩石层的弯曲和变形所形成。
我国地质构造复杂多样，折叠构造广泛分布于各个地区。
这种构造类型通常出现在两个板块之间的边界区域，如青藏高原、秦岭山脉等。
折叠构造可以分为对称折叠和不对称折叠两种形式。
对称折叠是指岩石层两侧相互对称的弯曲形态，而不对称折叠则是指岩石层两侧不对称的弯曲形态。
这些折叠结构在地质学研究中起着重要作用，可以帮助我们理解地壳演化过程以及资源分布规律。
2. 断裂构造断裂构造是指岩石层之间发生断裂并产生位移或滑动的现象。
我国地处欧亚大陆板块与印度-澳大利亚板块碰撞带上，断裂活动频繁。
其中最著名的断裂带是中国地壳运动最活跃的东南沿海地区的中国东南沿海断裂带。
断裂构造可以分为正断裂和逆断裂两种类型。
正断裂是指岩石层之间产生拉伸力而发生的断裂，逆断裂则是指岩石层之间产生压缩力而发生的断裂。
这些断裂构造对地质灾害、矿产资源形成等具有重要影响。
3. 地块构造地块构造是指由不同性质和年代的岩石组成的地壳碎片，它们在长期地壳运动中相对稳定，并形成了明显的界限。
我国地块构造非常复杂，以青藏高原为代表的青藏高原-喜马拉雅山链是世界上最典型的地块构造。
在地块构造中，各个地块之间存在着相对稳定的边界，这些边界通常由大规模的断层或剪切带所控制。
这种构造类型对于理解板块运动、大陆演化以及山脉形成等有着重要意义。
4. 山脉构造山脉构造是指由岩石层的隆升和挤压所形成的山地地形。
我国是世界上山脉最多、最密集的国家之一，拥有众多著名山脉，如喜马拉雅山脉、祁连山脉、昆仑山脉等。
山脉构造通常与板块运动密切相关，它们在地壳运动过程中承受了巨大的挤压力和剪切力。
这些构造对于研究地壳演化、构造变形以及资源分布等具有重要意义。
5. 盆地构造盆地构造是指由岩石层的下沉和堆积所形成的凹陷地形。
我国拥有许多大型盆地，如塔里木盆地、鄂尔多斯盆地、珠江三角洲等。
地质构造的类型
地质构造的类型地质构造是指地球内部和地表上形成的各种构造形态，包括地壳的抬升、下沉、断裂、褶皱等现象。
地质构造的类型多种多样，不同的构造类型对地球的地貌和地质现象产生不同的影响。
本文将介绍几种常见的地质构造类型。
一、褶皱构造褶皱构造是指在地壳中由于地壳板块运动而产生的地壳的褶皱变形。
褶皱构造常见于山地和高原地区，是地壳板块运动的结果。
褶皱构造可以分为背斜和 syncline 两种类型，背斜是地层向上凸起的褶皱，而 syncline 是地层向下凹陷的褶皱。
褶皱构造的形成可以改变地壳的厚度和形态，对于地质资源的分布和地形地貌的形成有重要影响。
二、断裂构造断裂构造是指地壳中由于地壳板块运动而产生的地壳的断裂变形。
断裂构造常见于地震带和构造活跃的地区。
断裂构造可以分为正断裂、逆断裂和走滑断裂三种类型。
正断裂是指地壳断裂后两侧的地块相对下沉，逆断裂是指地壳断裂后两侧的地块相对抬升，走滑断裂是指地壳断裂后两侧的地块相对水平滑动。
断裂构造的形成可以改变地壳的形态和地层的连续性，对于地震的发生和地下水资源的分布有重要影响。
三、火山构造火山构造是指地壳中由于岩浆活动而形成的地表或地下的火山喷发现象。
火山构造常见于火山带和板块边界地区。
火山构造可以分为火山口、火山锥和火山喷发物等多种类型。
火山口是指火山喷发时岩浆从地下涌出的通道，火山锥是指火山喷发时岩浆在地表上堆积形成的锥形山体，火山喷发物是指火山喷发时喷出的岩浆、熔岩和火山灰等物质。
火山构造的形成可以改变地表的地貌和地球的气候，对于火山灾害的发生和地质资源的分布有重要影响。
四、坳陷构造坳陷构造是指地壳中由于地壳板块运动而产生的地壳的下沉变形。
坳陷构造常见于盆地和海洋地区。
坳陷构造可以分为凹陷盆地和俯冲带两种类型。
凹陷盆地是指地壳下沉形成的盆地地貌，俯冲带是指地壳板块俯冲下沉形成的地质带。
坳陷构造的形成可以改变地壳的形态和地层的分布，对于油气资源的富集和地壳运动的研究有重要意义。
地质构造断裂构造
断层面
上盘
下盘
断层交面线
逆断层
断层的上盘相对下降、下盘相对上升
正
断
层
C22t
山
西
柳
林
成 家
C21b
庄
C22t C21b
断层的野外判识
(1)断层面特征——擦痕、阶步 (2)断层破碎带和构造角砾岩；构造强化带,
包括岩层产状突变、节理化/劈理化带出现、小
褶皱剧增；
(3)牵引构造
(4)地层的重复与缺失
∈
γ
∈
∈
第三节 断裂构造
9）、断层的描述
①、断层名称：地名＋断层类型 ②、断层通过的主要地点、延伸长度和范围 ③、断层切割的地层时代、地层产状、地层重复与缺 失以及地层界线错开情况 ④、断层面特征及伴生构造 ⑤、断层的产状、两盘运移情况 ⑥、与相邻构造的关系。
3、断层构造 7）、断层的在平面、剖面的形态及判别
30 30
30
60
PC P
A
30 30
CD
A
30
P
A
30
30
60
CP
30 30
CD
A
P
CP C
D
D
30
30
PC
A
30
30
30
60
P CD
A
P
C
PC
D
D
60 60
TP
A
60
60 60
30
D SO
A
T
P
DS
O
C
D
3、断层构造
8）、断层形成的时代的判别
(5)构造中断
(6)地貌特征
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
30
60
30
30
30
P
A
P
C
P
C
D
A
C
P
C
D
D
30
30
30 60
30
30
P
A
P
C
P
C
D
A
C D
P
C
D
60
60
60
60
60
30
T
A
T
P
D
S
O
A
P C
D D
S
O
3、断层构造
8）、断层形成的时代的判别
P C O1-2
∈
K J O1-2
∈
P C C O1-2
γ
∈
Pt1
Pt1
Pt1
第三节
9）、断层的描述
6.4 地质构造
断层构造概念及野外识别
中国地质大学
牛宏 A170 地球科学
地质构造：指地质体（岩层、岩体、矿体等）存在 的空间形式、状态及相互关系，是地壳运动所造成 的岩石（或矿体）变形、变位等现象。 主要表现形式：
褶皱变动是岩层发生弯曲但岩层是连续的；
断裂变动是岩层的连续性遭到破坏、岩层中产生了 破裂面。
C21b
断层的野外判识
(1)断层面特征——擦痕、阶步 (2)断层破碎带和构造角砾岩；构造强化带, 包括岩层产状突变、节理化/劈理化带出现、小 褶皱剧增； (3)牵引构造
(4)地层的重复与缺失
(5)构造中断 (6)地貌特征
+
C D s F1 s D C s D C F2 D C D s C F3 D s s F1 C
断裂构造
①、断层名称：地名＋断层类型 ②、断层通过的主要地点、延伸长度和范围 ③、断层切割的地层时代、地层产状、地层重复与缺 失以及地层界线错开情况 ④、断层面特征及伴生构造
⑤、断层的产状、两盘运移情况
⑥、与相邻构造的关系。
4、地质图的综合判读
30
30
60
30
30
30
P
A
P
C
P
C
D
A
C
P
C
D
D
井下遇断层的研究
(1)裂隙增多，淋水增加——可能遇断层的征兆；
(2)岩层产状发断与观察 A、层理判断；B、层位判断
3、断层构造
7）、断层的在平面、剖面的形态及判别
30
30
60
30
30
30
P
A
C
P
C
D
A
30
6.4 断裂构造
2、断层构造
断裂两侧的岩层或岩体沿破裂面断 开，并且发生明显的相对位移的断裂 构造称断层构造。 按断层两盘相对位移的特点可分为： 正断层、逆断层、平移断层
断层面
上盘
下盘
断层交面线
逆断层
断层的上盘相对下降、下盘相对上升
正 断 层
山 西 柳 林 成 家 庄
C22t
C22t
C2
1b
