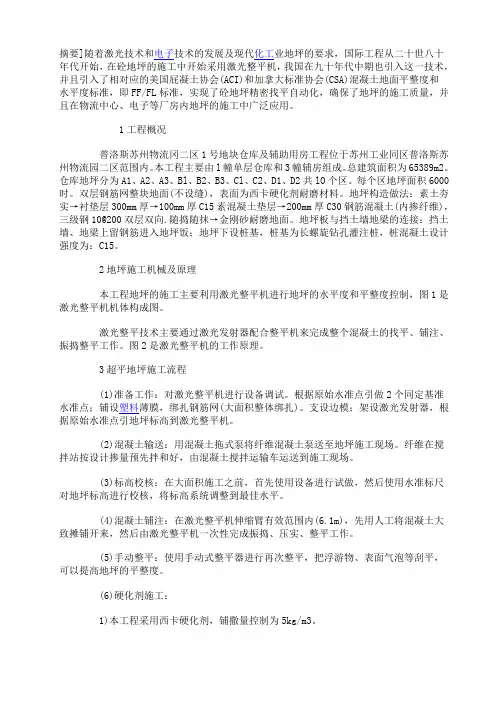

超平地面平整度控制技术

摘要］随着激光技术和电子技术的发展及现代化工业地坪的要求，国际工程从二十世八十年代开始，在砼地坪的施工中开始采用激光整平机，我国在九十年代中期也引入这一技术，

并且引入了相对应的美国屁凝土协会(ACI)和加拿大标准协会(CSA)混凝土地面平整度和水平度标准，即FF/FL标准，实现了砼地坪精密找平自动化，确保了地坪的施工质量，并且在物流中心、电子等厂房内地坪的施工中广泛应用。

1工程概况

普洛斯苏州物流冈二区1号地块仓库及辅助用房工程位于苏州工业同区普洛斯苏州物流园二区范围内。本工程主要由I幢单层仓库和3幢辅房组成。总建筑面积为65389m2 仓库地坪分为

A1、A2、A3、Bl、B2、B3 Cl、C2、D1、D2共10个区。每个区地坪面积 6000 时。双层钢筋网整块地面(不设缝)，表面为西卡硬化剂耐磨材料。地坪构造做法：素土夯实-衬垫层300mm厚^

100mn厚C15素混凝土垫层-2 OOmn厚C30钢筋混凝土(内掺纤维)，三级钢10@20(双层双向.随捣随抹-金刚砂耐磨地面。地坪板与挡土墙地梁的连接：挡土墙、地梁上留钢筋进入地坪饭；地坪下设桩基，桩基为长螺旋钻孔灌注桩，桩混凝土设计强度为：C15

2地坪施工机械及原理

本工程地坪的施工主要利用激光整平机进行地坪的水平度和平整度控制，图1是激光

整平机机体构成图。

激光整平技术主要通过激光发射器配合整平机来完成整个混凝土的找平、铺注、振捣整平工作。图2是激光整平机的工作原理。

3超平地坪施工流程

(1)准备工作：对激光整平机进行设备调试。根据原始水准点引做 2个同定基准水准点；铺设塑料薄膜，绑扎钢筋网(大面积整体绑扎)。支设边模；架设激光发射器，根据原始水准点引地坪标高到激光整平机。

(2)混凝土输送：用混凝土拖式泵将纤维混凝土泵送至地坪施工现场。纤维在搅拌站按设计掺量预先拌和好，由混凝土搅拌运输车运送到施工现场。

(3)标高校核：在大面积施工之前，首先使用设备进行试做，然后使用水准标尺对地坪标高进行校核，将标高系统调整到最佳水平。

(4)混凝土铺注：在激光整平机伸缩臂有效范围内(6.1m)，先用人工将混凝土大致摊铺开来，然后由激光整平机一次性完成振捣、压实、整平工作。

(5)手动整平：使用手动式整平器进行再次整平，把浮游物、表面气泡等刮平，可以提高地坪的平整度。

(6)硬化剂施工：

1)本工程采用西卡硬化剂，铺撒量控制为 5kg/m3。

2）在混凝土粗抹调出浆头后，即将规定用量的2/3的硬化剂均匀地撒布在混凝土表面，完成第一次撒布后，待硬化剂材料吸收一定水分后.用抹光机进行打磨；待硬化剂到一定

阶段后。在撒布乘余1/3硬化材料，待硬化剂材料吸收一定水分后。用抹光机再次进行打磨：抹

光机磨面应纵横向交错进行。并视地面的硬化程度，调整抹光机叶片的运转速度和角度。抹光机打磨时间可参照硬化剂材料产品说明书；

（7）表面修整磨光：

1）抹面时间控制：抹面的时间决定着抹面的质量。过早会使混凝土表面产生高低流纹。

影响平整度精度；过迟会给打抹带来用难•不易抹光。有时还会因混凝土终凝时间己到而影响混凝土的强度。最好是控制在混凝土人模平整初凝开始.混凝土表面水分已蒸发，人

踩上去基本不下沉后开始抹面：抹面工作必须控制在混凝土终凝前完成。

2）抹面：抹面分粗抹、精抹和终抹 3个阶段进行。

3）粗抹：混凝土己初凝，大约是浇筑后 3h 一 4h，混凝土的表面水分已蒸发，人踩上去不会下沉时，采用圆盘均匀反复（粗抹遍数视抹的情况决定）抹光压实，每抹一遍结束后, 要待混凝土表面水分蒸发后再进行下一次打抹。同时用 3.5m〜5.5111刮尺进一步进行刮抹整平。粗抹时应以面积的整体性抹平压实，原浆掉出为主要目标。粗抹时操作人员要脚穿网格鞋。

4）精抹：混凝土终凝前约在混凝土浇筑 8h左右，使用双圆盘抛光机进行抛光，为了达到压实混凝土，提高混凝土表面的耐磨性.使用重量500kg以上的电动打磨机磨光；使用圆盘研磨后再使用刀片抛光；每次打磨时，刀片应进一步倾斜。给混凝土表面增加摩擦

力，打磨收光，使地坪光泽度均匀。

5）终抹：约在混凝土终凝前1h，其表面已基本凝同，踩上去只有极轻微的痕迹时。质检人员再进行全面检查，对于不符合要求部位，用抹光机进一步压光抹实。

（8）养护：混凝土磨光结束后，至少 7d表面不许在混凝土地坪上移动重物；并保持湿

润养护状态；为了防止表面污染，使用塑料薄膜等材料，进行保养。把混凝土与外部隔离: 在养护期间，当面层混凝土强度未达到 1.2mPa,严禁上人。

（9）切缝：切缝最大间距宜为7mm切缝宽度为2mm-3mm深度为25mm应在地坪表面处理结束后立即进行切割。即保证切缝在混凝土终凝前进行。

（10）其他工作：

1）平整度检测：使用F-meter或同等级的测量设备进行平整度测试。

2）灌胶：在地坪使用前，切割缝的收缩量最大时进行灌注西卡填缝胶。

3）填缝、保护，直至混凝土达到强度后开放荷载。

4超平地坪质量标准

普罗斯物流园仓库项目的地坪平整度要求达到美国混凝土协会（ACI）和加拿大标准协

会（CSA）第A23.1号关于混凝土地面平整度和水平度要求.达到FF45/FL35的质量标准。

4.1 超平地坪质量标准简介

在F数值标准前地面检测均采用直尺测量标准。美国原标准为3m仕3mm我国现行标准为2m 仕4mm虽然此规范已行之多年。但它既不科学又无法重复•任何人都无法得到相同的量测结果。

无法反映整块地坪的高度误差，且没有对量测数据的分析方法。因此逐渐被F数值规范替代。

F 数值为美同混凝土协会（AmericanConcretelnstitute#117）及加拿大标准协会

（Ca nadia nSta ndardAssociatio n#A23.1）为规范及测量混凝土地坪平整及高差的标准。此

规范包括两个F数值：FF为平整度，FL为高差值，平整度关系着地坪的隆起与凹陷.高差值关系着地坪的倾斜或咼差。也就是说平整度FF表示地坪整体意义的起伏程度，水平度

FL表示地坪整体意义的倾斜程度。愈高的F数值代表地坪的平整度愈佳。F数值为线性关

系，因此F20比F10要平整2倍，却只有F40的1/2平。

根据标准的规定，F A 100、FL> 100为特级地坪（超平地坪）；FF>50、FL>50为一类地坪：FF A 35、FL> 30为二类地坪；FF》25、FL> 20为三类地坪。物流、超市、电子厂房等对地面要求较高者一般要求 FF A 50,但根据同外统计资料表明：一般的地坪，通常都落在FF20/FL15之间。

4.2 超平地坪质量标准的检测方法

FF/FL 数值的测量采用MODEL990—Meter?自动平整度检测仪或者美国

FloorPromodel毗自动平整度、水平度检测仪等设备，以美国 ACI标准一 F数值法为标准. 利用数理统计的方法，从整体上来评价地坪的浇筑质量。

F ――数值法测量方法：（1）在同一楼面上，量测线依指定位置预先放样于地坪上，将抽样测量线按12英寸一段进行划分，每段线的尾端就是一个抽样点，标出所有点的高度，在这条直线上反映地面情况的线段就产生了。（2）计算出所有相隔30em（12英寸）的点之问的高差，然后可以计算出相隔3m（10英尺）点间的高差，通过统计分析这些计算出的形象数据.就可以算出每个测试组的水平度和平整度.最后每个检测组的数据就汇总出整个测试区域的数据。输入计算机得到最终的平整度数据。具体计算过程参见《ANSI/ASTME1155Ma 一 1996使用F-数字系统测定楼板平整度和水平度的试验方法（米制）》。

而我国传统直尺检查方法或者拉线检测法，只能局部测量，对地坪质量无法整体合理的做出评价。

4.3FF/FL 标准的测量精度与我国传统标准比较

F-数值无法与直尺检查的规范相比较，但勉强对照时。可得下列数据:

FF25 约为3n± 6mm的高差

FF50 约为3n± 3mm的高差

FF100 约为3n± 1.5mm的高差

4.4 普罗斯地坪平整度检测数据

（1）（样板区）平整度检测数据统计

测试的平均值 -FF58.30/FL52.50 ，达到超平地坪标准。

（2）（实际施工区）超平地坪检测数据统计
