医用电气设备电磁兼容实验室建设方案【摘要】近年来,医用电气设备的电磁兼容问题频发,日益成为制造商、医院和管理部门关注的热点,从2014 年1 月1 日开始,我国将开始实施新版YY0505的电磁兼容试验和测量技术系列标准,首次将三类医疗器械纳入强制检验范围,这对于整个电磁兼容行业的发展具有重大意义。
本文结合EMC具体试验要求,详细介绍了医用电气设备电磁兼容实验室的建设方案。
【关键词】医用电气设备;电磁兼容性;屏蔽;半电波暗室;设备管理;1、引言随着国内外越来越多的电磁兼容标准的制定和强制性执行,电气和电子产品的电磁兼容性(EMC)问题日益受到各国政府和国内外厂商的重视。
国内各行各业先后引进了针对不同产品的电磁兼容实验室,如通信、电力、家电、汽车等。
然而,由于医疗器械行业与其他行业相比,有着特殊性和多样性,同时医用电气设备的测试环境与商用设备相比也有不同之处,医用电气设备的电磁兼容标准YY0505一直没有得到实施。
如今,我国的医用电气设备的电磁兼容标准成为强制性执行的标准,为配合其实施,需要建立医用电气设备专门的电磁兼容实验室,以保证医疗器械产品的安全、有效。
2、医用电气设备电磁兼容实验室的硬件建设及基本配置2.1母体建筑及基础设施母体建筑的设计首先要考虑足够的天花板高度以容纳所建的半电波暗室及其它附属设施。
同时综合考虑其占地面积、结构承载、空间尺寸、供电、换气、空调及防水因素。
母体建筑的地板主要承担所有屏蔽体和安装部分的重量及负荷,因此需要特别注意。
建筑地面需要精心铺设,要求地面的波纹度在数米的范围内不超过几毫米。
由于暗室与母体建筑之间所涉及的接口问题比较多,而国内建筑公司对其中的一些要求缺少可借鉴的经验,所以尽量让土建设计单位、施工单位与暗室厂商进行交流和沟通[1]。
2.2电波暗室2.2.1电波暗室的选择电磁兼容半电波暗室主要用于替代无电磁波干扰的开阔试验场进行电磁辐射骚扰测量和电磁辐射敏感度测量。
电磁兼容实验室建设方案
电磁兼容实验室建设方案实验条件:首先,建成EMC实验室的房间或地方必须洁净,没有无关物品,完全专用于EMC测量。
只要条件许可,绝对需要一个由金属制成并可靠连接大地的地参考平面;如果条件不允许(如房间不在第一层),至少应该接保护地系统。
实验室内的所有金属物体必须可靠接地或予以清除。
电源系统必须“净化”(在电源进入EMC实验室之前的某处正确接入线滤波器)。
实验项目:1)(CE)传导发射测试---需要一台频谱分析仪(或EMI接收器)、电缆和LISN(线阻抗稳定网络,手工制作或外购),如果可能的话,还应该有一个屏蔽房间(最起码有一个屏蔽帐篷)和一张距地面80cm的绝缘桌。
2)(RE)辐射发射测试---需要同样的频谱分析仪或EMI接收器、一副天线、电缆和OATS(开放区域测试场地或(半)电波暗室);为测量干扰功率而制作或外购的吸收钳。
3)(H/F)谐波测试(与闪烁测试)---如果要进行完全兼容测试,则需要专用设备(专用谐波分析仪);但如果仅为评估的话,一台便携式谐波分析仪甚至一台能进行FFT评估的示波器就足够了。
4)ESD(静电释放)抗扰度测试---只有ESD枪才能可靠评估该项测试的结果。
5)(RI)辐射电磁场抗扰度测试---需要与辐射发射测试类似的设备,此外还需要信号发生器、放大器、衰减器、场强仪,可能还需要一台计算机。
6)(CI)传导骚扰抗扰度测试---需要的设备与1)和5)类似,另外再加上CND(异种耦合解耦网络),但不需要天线。
7)电快速瞬变(EFT/Burst)抗扰度测试。
8)浪涌抗扰度测试(Surge)。
9)电源频率磁场抗扰度测试(MS)。
10)电压骤降、短时中断与电压变化抗扰度测试。
(V-dips)从7)到10)的最后四项测试需要专用设备,这些设备可从多个厂商买到。
实验内容:1)传导发射的测试多年来,电子产品制造商遇到的最困难的问题可能就是在传导发射方面,因此本文首先就此进行讨论。
传导发射的测试装置如图1所示。
什么是emc实验室 emc实验室设计建设要求
什么是emc实验室 emc实验室设计建设要求实验室的种类有很多,emc实验室就是其中一种。
emc实验室(Electro Magnetic Compatibility Lab)电磁兼容性实验室,是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。
电磁兼容实验室(emc实验室)的建设特点是投资规模大、技术含量高、专业性强,其复杂程度较其他实验室项目建设高出很多,而面对动辄数百万、上千万的投资和设备厂商的众说纷纭,无疑加大了用户的选择难度和投资风险,更有甚者,实验室建成之后留下后遗症,给今后的测试工作留下难以弥补的技术缺陷。
因此,系统的、专业的电磁兼容实验室技术将最大限度帮助您建设好一个专业的电磁兼容试验室。
电磁兼容实验室设计及建设内容包括:
1、电磁兼容实验室建设目标的确定
2、电磁兼容实验室建设的技术方案
3、电磁兼容实验室建设招标
4、电磁兼容实验室建造监理
5、电磁兼容实验室完工验收
6、电磁兼容实验室运行维护
7、建立电磁兼容实验室的其它工作
安徽人和环境科技有限公司凭借自身多年来承建了多项实验室项目积累的丰富的、系统的技术和经验,受到了各界好评,服务众多客户。
emc实验室首选人和净化。

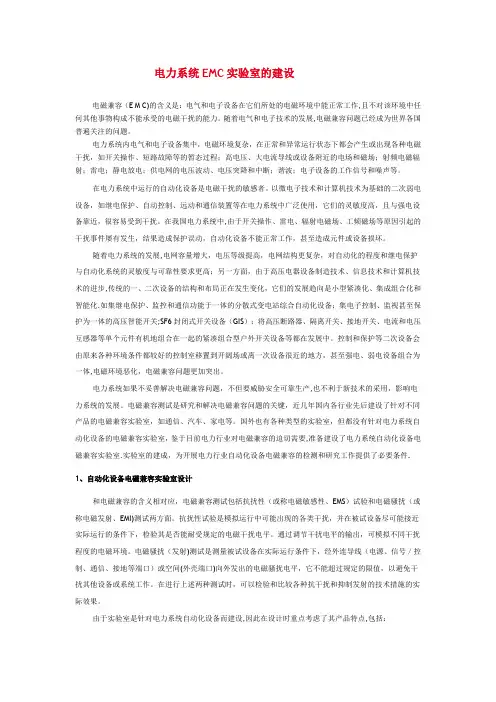

电力系统EMC实验室的建设

电力系统EMC实验室的建设电磁兼容(E M C)的含义是:电气和电子设备在它们所处的电磁环境中能正常工作,且不对该环境中任何其他事物构成不能承受的电磁干扰的能力。
随着电气和电子技术的发展,电磁兼容问题已经成为世界各国普遍关注的问题。
电力系统内电气和电子设备集中,电磁环境复杂,在正常和异常运行状态下都会产生或出现各种电磁干扰,如开关操作、短路故障等的暂态过程;高电压、大电流导线或设备附近的电场和磁场;射频电磁辐射;雷电;静电放电;供电网的电压波动、电压突降和中断;谐波;电子设备的工作信号和噪声等。
在电力系统中运行的自动化设备是电磁干扰的敏感者。
以微电子技术和计算机技术为基础的二次弱电设备,如继电保护、自动控制、远动和通信装置等在电力系统中广泛使用,它们的灵敏度高,且与强电设备靠近,很容易受到干扰。
在我国电力系统中,由于开关操作、雷电、辐射电磁场、工频磁场等原因引起的干扰事件屡有发生,结果造成保护误动,自动化设备不能正常工作,甚至造成元件或设备损坏。
随着电力系统的发展,电网容量增大,电压等级提高,电网结构更复杂,对自动化的程度和继电保护与自动化系统的灵敏度与可靠性要求更高;另一方面,由于高压电器设备制造技术、信息技术和计算机技术的进步,传统的一、二次设备的结构和布局正在发生变化,它们的发展趋向是小型紧凑化、集成组合化和智能化.如集继电保护、监控和通信功能于一体的分散式变电站综合自动化设备;集电子控制、监视甚至保护为一体的高压智能开关;SF6封闭式开关设备(GIS);将高压断路器、隔离开关、接地开关、电流和电压互感器等单个元件有机地组合在一起的紧凑组合型户外开关设备等都在发展中。
控制和保护等二次设备会由原来各种环境条件都较好的控制室移置到开阔场或离一次设备很近的地方,甚至强电、弱电设备组合为一体,电磁环境恶化,电磁兼容问题更加突出。
电力系统如果不妥善解决电磁兼容问题,不但要威胁安全可靠生产,也不利于新技术的采用,影响电力系统的发展。
