钢丝绳选用表
钢丝绳技术参数表
一、钢丝绳的种类钢丝绳是把很多根直径为0。
3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种，起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳，麻芯中浸有润滑油，起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳.按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类，又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同，但各层螺距不等，所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单.线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内，粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小，钢？?？绳寿命长，同时挠性增加。
由于线接触钢丝绳较为密实，所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊，采用异形断面钢丝,钢丝间呈面状接触.其优点是外表光滑，抗腐蚀和耐磨性好，能承受较大的横向力；但价格昂贵,故只能在特殊场合下使用.二、钢丝绳的规格参数一般起重作业可采用GB/T8918—1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳，绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74）的规定,钢丝绳的标记方法如下：如，钢丝绳6×37—15。
0—170—I一甲一镀一右交GB1102—74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触，每股有37根钢丝,纤维绳芯，钢丝绳直径15。
钢丝绳规格表
钢丝绳规格表钢丝绳结构钢丝绳直径mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m1×30.150.250.350.45+0.040.0220.0560.1130.1850.0120.0290.0550.089 0.550.65+0.060.2840.3930.1350.1861×7 0.150.250.300.350.400.45+0.050.0250.0630.0930.1270.1570.2000.0110.0310.0440.0610.0800.100 0.500.600.70+0.060.2550.3820.5400.1250.1800.245 0.800.901.0+0.080.6670.8231.000.3270.4000.5001.2+0.101.32 0.7001×19 0.60.70.8+0.080.3430.4700.6170.1750.2400.310 0.9+0.090.774 0.3901.0+0.100.950 0.5001.21.5+0.121.272.250.7001.102.0+0.203.82 2.00 2.5+0.255.58 3.13 3.0+0.308.03 4.50 3.5+0.3510.6 6.13 4.0 +0.40 13.9 8.196.0 +0.6030.4 18.5钢丝绳结构钢丝绳直径，mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m7× 7 6× 7 0.450.500.600.700.800.90+0.090.1420.1760.2530.3450.4610.5390.080.120.150.200.260.321.01.2+0.150.6731.200.400.651.51.62.0+0.201.672.152.940.931.201.652.43.0+0.304.106.372.403.703.54.0+0.407.649.515.106.50 5.0+0.5014.7 10.5 6.08.0+0.6018.640.615.126.6钢丝绳结构钢丝绳直径，mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m7×19 1.6+0.251.85 1.122.43.2+0.34.107.852.604.3 4.04.85.05.66.06.4+0.4010.716.516.722.323.528.56.709.7010.512.814.916.4 7.2+0.5034.7 20.8 8.0+0.5640.1 25.86×19 11.0+0.7672.5 53.0 12.7+0.84101.0 68.2 14.3+0.91127.0 87.8 16.0+0.99156.0 106.0 19.0+1.14221.0 157.0 22.0+1.22295.0 213 25.0+1.37380.0 2782、本产品规格为红色的，属于非常规产品，无库存，生产时按客户要求定做;3、除以上规格外，我公司还可提供其他规格钢丝绳，如：1×37、6×37、7×37等，规格最大可到Φ46mm，也可根据客户规格生产;4、可提供右交互捻（ZS）、右交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）;5、可提供FC纤维芯（天然合成）、NF（天然纤维芯）、SF合成纤维芯、IWR（金属丝绳芯）、IWS（金属丝股芯）等，特殊规格按实际情况6、本公司产品均附力学检测报告、材质检验报告、产品合格证CAD中所有的线型均是由点和线段组成的，例如点画线或虚线。
起重吊装钢丝绳的选用.doc
起重吊装钢丝绳的选用一钢丝绳类型及选用：表 1-8 序号钢丝绳类型一般适宜选用的场合1 6×19+1 钢丝绳用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方2 6×37+1 钢丝绳用于滑车组中，即绳子承受弯曲时采用，作为穿绕滑车组起重绳等36×61+1 钢丝绳用于滑车组和制作千斤绳（吊索）以及绑扎吊起构件（重物）二钢丝绳的受力及安全系数钢丝绳的受力计算表 1-9钢丝绳的容许拉力，可由下式求得：T= c ×P/K (N)式中： P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如 P 采用钢丝破断拉力总和，则须乘“换算系数” ；K ——钢丝绳的安全系数，可按表1-10 采用c—钢丝绳的换算系数钢丝绳的安全系数K 表 1-10 使用情况K 值使用情况K 值用于缆风绳 3.5 用作千斤绳，无弯曲时6~7 用于手动起重设备 4.5 用作绑扎的千斤绳8~ 10 用于机动起重设备5~ 6 用于载人的提升机14换算系数 c 按钢丝绳规格而定：表 1-11 钢丝绳规格6×19+1 6×37+1 6×61+1换算系数 c 0.85 0.82 0.80钢丝绳的钢丝强度，按国家标准（GB1102-74 ）规定分为五级，即1400、1550 、 1700、1850 和 2000（ MPa）。
对钢丝绳在不同公称抗拉强度时的容许拉力，可按下表换算求得：强度换算系数1400→ 1550MPa 1400→1700a 1400 → 1850MPa 1400→ 2000MPa1.107 1.215 1.321 1.429以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的新旧程度，乘以 0.4~ 0.75 的系数。
附表：附表 1 钢丝绳容许拉力查用表表 1-12附表 2 钢丝绳主要技术规格表 1-13附表： 1钢丝绳容许拉力查用表表 1-126×19+1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力6.2 0.4 14.32 13.53 20.0 17.0 4.9 3.4 2.1 1.77.7 0.5 22.37 21.14 31.3 26.6 7.6 5.3 3.3 2.79.3 0.6 32.22 30.45 45.1 38.3 10.9 7.7 4.8 3.811.0 0.7 43.85 41.44 61.3 52.1 14.9 10.4 6.5 5.212.5 0.8 57.27 54.12 80.1 68.1 19.5 13.6 8.5 6.814.0 0.9 72.49 68.50 101.0 85.8 24.5 17.2 10.7 8.615.5 1.0 89.49 84.57 125.0 106.3 30.4 21.3 13.3 10.717.0 1.1 108.28 102.3 151.5 128.8 36.8 25.8 16.1 12.918.5 1.2 128.87 121.8 180.0 153.0 43.7 30.6 19.1 15.320.0 1.3 151.24 142.9 211.5 179.8 51.4 36.0 22.5 18.021.5 1.4 175.40 165.8 245.5 208.6 59.6 41.7 26.1 20.923.0 1.5 201.35 190.3 281.5 239.3 68.4 47.9 29.9 23.924.5 1.6 229.09 216.5 320.5 272.4 77.8 54.5 34.1 27.2 26.0 1.7 258.63 244.4 362.0 307.7 87.9 61.5 38.5 30.8 28.0 1.8 289.95 274.0 405.5 344.7 98.5 68.9 43.1 34.5 31.0 2.0 357.96 338.3 501.0 425.9 121.7 85.2 53.2 42.6 34.0 2.2 433.13 409.3 606.0 515.1 147.2 103.0 64.4 51.5 37.0 2.4 515.46 487.1 721.5 613.3 175.2 122.7 76.7 61.3 40.0 2.6 604.95 571.7 846.5 719.5 205.6 143.9 89.9 72.0 43.0 2.8 701.60 653.0 982.0 834.7 238.5 166.9 104.3 83.5 46.0 3.0 805.41 761.1 1125.0 956.3 273.2 191.3 119.5 95.6续上表6×37 +1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力8.7 0.4 27.88 26.21 39.0 32.0 9.1 6.4 4.0 3.2 11.0 0.5 43.59 40.96 60.9 49.9 14.3 10.0 6.2 5.0 13.0 0.6 62.74 58.98 87.8 72.0 20.6 14.4 9.0 7.2 15.0 0.7 85.39 80.27 119.5 98.0 28.0 19.6 12.3 9.8 17.5 0.8 111.53 104.8 156.0 127.9 36.6 25.6 16.0 12.8 19.5 0.9 141.16 132.7 197.5 161.9 46.3 32.4 20.2 16.2 21.5 1.0 174.27 163.8 243.5 199.7 57.1 39.9 25.0 20.0 24.0 1.1 210.87 198.2 295.0 241.9 69.1 48.4 30.2 24.2 26.0 1.2 250.95 235.9 351.0 287.8 82.2 57.6 36.0 28.8 28.0 1.3 294.52 276.8 412.0 337.8 96.5 67.6 42.2 33.8 30.0 1.4 341.57 321.1 478.0 391.9 112.0 78.4 49.0 39.2 32.5 1.5 392.11 368.6 548.5 449.8 128.5 89.9 56.2 45.0 34.5 1.6 446.13 419.4 624.5 512.1 146.3 102.4 64.0 51.2 36.5 1.7 503.64 473.4 705.0 578.1 163.2 115.6 72.3 57.8 39.0 1.8 564.63 530.8 790.0 647.8 185.1 129.6 81.0 64.8 43.0 2.0 697.08 655.3 975.5 799.9 228.5 150.0 99.9 80.0 47.5 2.2 843.47 792.9 1180.0 967.6 276.5 193.5 121.0 96.8 52.0 2.4 1003.80 943.6 1405.0 1152.1 329.2 230.4 144.0 115.2 56.0 2.6 1178.07 1107.4 1645.0 1348.9 385.5 269.8 168.6 134.9 60.5 2.8 1366.28 1284.3 1910.0 1566.2 447.5 313.2 195.8 156.6 65.0 3.0 1568.43 1474.3 2195.0 1799.9 514.3 359.9 225.0 180.0续上表6×61 +1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力11.0 0.4 45.97 43.21 64.3 51.4 14.7 12.3 6.4 5.1 14.0 0.5 71.83 67.52 100.5 80.4 22.9 16.1 10.1 8.0 16.5 0.6 103.43 97.22 144.5 115.6 33.0 23.1 14.5 11.6 19.5 0.7 140.78 132.3 197.0 157.6 45.0 31.6 19.7 15.8 22.0 0.8 183.88 172.8 257.0 205.6 58.7 41.1 25.7 20.6 25.0 0.9 232.72 218.8 325.5 261.4 74.4 52.1 32.6 26.0 27.5 1.0 287.31 270.1 402.0 321.6 91.9 64.3 40.2 32.2 30.5 1.1 347.65 326.8 486.5 389.2 111.2 77.8 48.7 38.9 33.0 1.2 413.73 388.9 579.0 463.2 132.3 92.6 57.9 46.3 36.0 1.3 485.55 456.4 679.5 543.6 155.3 108.7 68.0 54.4 38.5 1.4 563.13 529.3 788.0 630.4 180.1 126.1 78.8 63.1 41.5 1.5 646.45 607.7 905.0 724.0 206.9 144.8 90.5 72.4 44.0 1.6 735.51 691.4 1025.0 820.0 234.3 164.0 102.5 82.0 47.0 1.7 830.33 780.5 1160.0 928.0 265.1 185.6 116.0 92.8 50.0 1.8 930.88 875.0 1300.0 1040.0 297.1 208.0 130.0 104.0 55.5 2.0 1149.24 1080.3 1605.0 1284.0 366.9 256.8 160.5 128.4 61.0 2.2 1390.58 1307.1 1945.0 1556.0 444.6 311.2 194.5 155.6 66.5 2.4 1654.91 1555.6 2315.0 1852.0 529.1 370.4 231.5 185.2 72.0 2.6 1942.22 1825.7 2715.0 2172.0 620.6 434.4 271.5 217.2 77.5 2.8 2252.51 2117.4 3150.0 2520.0 720.0 504.0 315.0 252.0 83.0 3.0 2535.79 2430.6 3620.0 2896.0 827.4 579.2 362.0 289.6附表 2钢丝绳主要技术规格表 1-136×19+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤6.2 0.4 14.32 13.53 20.0 22.1 24.3 26.4 28.67.7 0.5 22.37 21.14 31.3 34.6 38.0 41.3 44.79.3 0.6 32.22 30.45 45.1 49.9 54.7 59.6 64.411.0 0.7 43.85 41.44 61.3 67.9 74.5 81.1 87.712.5 0.8 57.27 54.12 80.1 86.7 97.3 105.5 114.514.0 0.9 72.49 68.50 101.0 112.0 123.0 134.0 144.515.5 1.0 89.49 84.57 125.0 138.5 152.0 165.5 178.517.0 1.1 108.28 102.3 151.5 167.5 184.0 200.0 216.518.5 1.2 128.87 121.8 180.0 199.5 219.0 238.0 257.520.0 1.3 151.24 142.9 211.5 234.0 257.0 279.5 302.021.5 1.4 175.40 165.8 245.5 271.5 298.0 324.0 350.523.0 1.5 201.35 190.3 281.5 312.0 342.0 372.0 402.524.5 1.6 229.09 216.5 320.5 355.0 389.0 423.5 458.0 26.0 1.7 258.63 244.4 362.0 400.5 439.5 478.0 517.0 28.0 1.8 289.95 274.0 405.5 449.0 492.5 536.0 579.5 31.0 2.0 357.96 338.3 501.0 554.5 608.5 662.0 715.5 34.0 2.2 433.13 409.3 606.0 671.0 736.0 801.037.0 2.4 515.46 487.1 721.5 798.5 876.0 953.540.0 2.6 604.95 571.7 846.5 937.5 1025.0 1115.043.0 2.8 701.60 653.0 982.0 1085.0 1190.0 1295.046.0 3.0 805.41 761.1 1125.0 1245.0 1365.0 1490.0钢丝绳主要技术规格序上表6×37+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤8.7 0.4 27.88 26.21 39.0 43.2 43.7 51.5 55.7 11.0 0.5 43.59 40.96 60.9 67.5 74.0 80.6 87.1 13.0 0.6 62.74 58.98 87.8 97.2 106.5 116.0 125.0 15.0 0.7 85.39 80.27 119.5 132.0 145.0 157.5 170.5 17.5 0.8 111.53 104.8 156.0 172.5 189.5 206.0 223.0 19.5 0.9 141.16 132.7 197.5 218.5 239.5 261.0 282.0 21.5 1.0 174.27 163.8 243.5 270.0 296.0 322.0 348.5 24.0 1.1 210.87 198.2 295.0 326.5 358.0 390.0 421.5 26.0 1.2 250.95 235.9 351.0 388.5 426.5 464.0 501.5 28.0 1.3 294.52 276.8 412.0 456.5 500.5 544.5 589.0 30.0 1.4 341.57 321.1 478.0 529.0 580.5 631.5 683.0 32.5 1.5 392.11 368.6 548.5 607.5 666.5 725.0 784.0 34.5 1.6 446.13 419.4 624.5 691.5 758.0 825.0 892.0 36.5 1.7 503.64 473.4 705.0 780.5 856.0 931.5 1005.0 39.0 1.8 564.63 530.8 790.0 875.0 959.5 1040.0 1125.0 43.0 2.0 697.08 655.3 975.5 1080.0 1185.0 1285.0 1390.0 47.5 2.2 843.47 792.9 1180.0 1305.0 1430.0 1560.052.0 2.4 1003.80 943.6 1405.0 1555.0 1705.0 1855.056.0 2.6 1178.07 1107.4 1645.0 1825.0 2000.0 2175.060.5 2.8 1366.28 1284.3 1910.0 2115.0 2320.0 2525.065.0 3.0 1568.43 1474.3 2195.0 2430.0 2665.0 2900.0钢丝绳主要技术规格序上表6×61+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤11.0 0.4 45.97 43.21 64.3 71.2 78.1 85.0 91.9 14.0 0.5 71.83 67.52 100.5 111.0 122.0 132.5 143.5 16.5 0.6 103.43 97.22 144.5 160.0 175.5 191.0 206.5 19.5 0.7 140.78 132.3 197.0 218.0 239.0 260.0 281.5 22.0 0.8 183.88 172.8 257.0 285.0 312.5 340.0 367.5 25.0 0.9 232.72 218.8 325.5 360.5 395.5 430.5 465.0 27.5 1.0 287.31 270.1 402.0 445.0 488.0 531.5 574.5 30.5 1.1 347.65 326.8 486.5 538.5 591.0 643.0 695.0 33.0 1.2 413.73 388.9 579.0 641.0 703.0 765.0 827.0 36.0 1.3 485.55 456.4 679.5 752.5 825.0 898.0 971.0 38.5 1.4 563.13 529.3 788.0 872.5 957.0 1040.0 1125.0 41.5 1.5 646.45 607.7 905.0 1000.0 1095.0 1195.0 1290.0 44.0 1.6 735.51 691.4 1025.0 1140.0 1250.0 1360.0 1470.0 47.0 1.7 830.33 780.5 1160.0 1285.0 1410.0 1535.0 1660.0 50.0 1.8 930.88 875.0 1300.0 1440.0 1580.0 1720.0 1860.0 55.5 2.0 1149.24 1080.3 1605.0 1780.0 1950.0 2125.0 2295.0 61.0 2.2 1390.58 1307.1 1945.0 2155.0 2360.0 2570.066.5 2.4 1654.91 1555.6 2315.0 2565.0 2810.0 3060.072.0 2.6 1942.22 1825.7 2715.0 3010.0 3300.0 3590.077.5 2.8 2252.51 2117.4 3150.0 3490.0 3825.0 4165.083.0 3.0 2535.79 2430.6 3620.0 4005.0 4395.0 4780.0注：表1-13 中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳。
(完整word版)起重吊装钢丝绳的选用
起重吊装钢丝绳的选用
钢丝绳的受力计算表1-9
钢丝绳的容许拉力，可由下式求得：T= c×P/K (N)
式中：P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如P采用钢丝破断拉力总和，则须乘“换算系数”；
K——钢丝绳的安全系数，可按表1-10采用
c—钢丝绳的换算系数
换算系数c按钢丝绳规格而定：表1-11
钢丝绳的钢丝强度，按国家标准（GB1102-74）规定分为五级，即1400、1550、1700、
以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的新旧程度，乘以0.4~0.75的系数。
附表：
附表1 钢丝绳容许拉力查用表表1-12
附表2 钢丝绳主要技术规格表1-13
附表：1
续上表
附表2
注：表1-13中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳。
钢丝绳型号大全
(1)分类见表7-172。
图7-1钢丝绳的捻法(2)力学性能见表7-173～表7-190。
表7-172钢丝绳的分类注：1.2组和3组内推荐选用a类钢丝绳。
2.8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯，其余组别的钢丝绳(扁钢丝绳除外)，可由需方指定纤维芯或钢芯。
3.三角形股芯的结构可以互相代替，或改用其他结构的三角形股芯，但应在订货合同中注明。
4.钢丝绳按捻法分为右交互捻、左交互捻、右同向捻和左同向捻四种，如图7-l所示。
图a和图b绳与股捻向相反，图c和图d绳与股捻向相同。
5.1-7组钢丝绳可为交互捻和同向捻，其中6组和7组多层圆股钢丝绳的内层绳捻法，由生产厂确定。
6.6×37(b)组、8组和12组钢丝绳仅为交互捻。
7.9～11组和13组异型股钢丝绳为同向捻。
13组钢丝绳的内层绳与外层绳捻向应相反，且内层绳为同向捻。
8.如用户对捻法无明确要求，则由生产厂自行决定。
表7-173钢丝绳第1组6×7类的力学性能直径2～36mm 直径14~36mm钢丝绳结构：6× 7+FC 6×7+IWS 6×9W+FC 6×9W+IWR 力学性能注：1.最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.134(纤维芯)或1.214(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
表7-174钢丝绳第2组6×19(a)类的力学性能6 ×19S+FC 6×19S+IWR 6×19W+FC 6×19W+IWR直径6～36mm 直径ll～36mm 直径6～40mm 直径ll～40mm钢丝绳结构：6×19S+FC 6×19S+IWR 6×l9W±FC 6×19W+IWR 力学性能注：1.最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.214(纤维芯)或1.308(钢芯)。
钢丝绳选用

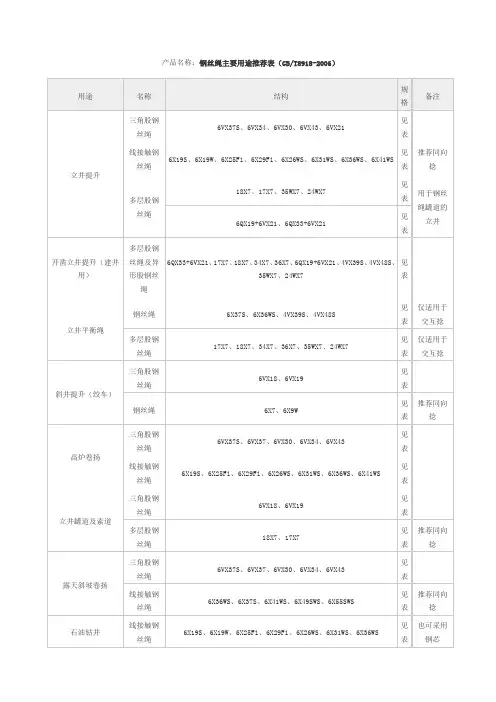

产品名称：钢丝绳主要用途推荐表（GB/T8918-2006）用途名称结构规格备注立井提升三角股钢丝绳6VX37S、6VX34、6VX30、6VX43、6VX21见表线接触钢丝绳6X19S、6X19W、6X25Fi、6X29Fi、6X26WS、6X31WS、6X36WS、6X41WS见表推荐同向捻多层股钢丝绳18X7、17X7、35WX7、24WX7见表用于钢丝绳罐道的立井6QX19+6VX21、6QX33+6VX21见表开凿立井提升（建井用）多层股钢丝绳及异形股钢丝绳6QX33+6VX21、17X7、18X7、34X7、36X7、6QX19+6VX21、4VX39S、4VX48S、35WX7、24WX7见表立井平衡绳钢丝绳6X37S、6X36WS、4VX39S、4VX48S见表仅适用于交互捻多层股钢丝绳17X7、18X7、34X7、36X7、35WX7、24WX7见表仅适用于交互捻斜井提升（绞车）三角股钢丝绳6VX18、6VX19见表钢丝绳6X7、6X9W见表推荐同向捻高炉卷扬三角股钢丝绳6VX37S、6VX37、6VX30、6VX34、6VX43见表线接触钢丝绳6X19S、6X25Fi、6X29Fi、6X26WS、6X31WS、6X36WS、6X41WS见表立井罐道及索道三角股钢丝绳6VX18、6VX19见表多层股钢丝绳18X7、17X7见表推荐同向捻露天斜坡卷扬三角股钢丝绳6VX37S、6VX37、6VX30、6VX34、6VX43见表线接触钢丝绳6X36WS、6X37S、6X41WS、6X49SWS、6X55SWS见表推荐同向捻石油钻井线接触钢丝绳6X19S、6X19W、6X25Fi、6X29Fi、6X26WS、6X31WS、6X36WS见表也可采用钢芯钢绳牵引胶带运输机、索道及地面缆车线接触钢丝绳6X19S、6X19W、6X25Fi、6X29Fi、6X26WS、6X31WS、6X36WS、6X41WS见表推荐同向捻6X19W不适合索道挖掘机（电铲卷场）线接触钢丝绳6X19S+IWR、6X25Fi+IWR、6X19W+IWR、6X29Fi+IWR、6X26WS+IWR、6X31WS+IWR、6X36WS+IWR、6X55SWS+IWR、6X49SWS+IWR、35WX7、24WX7见表推荐同向捻三角股钢丝绳6VX30、6VX34、6VX37、6VX37S、6VX43见表起重机大型浇铸吊车线接触钢丝绳6X19S+IWR、6X19W+IWR、6X25Fi+IWR、6X36SW+IWR、6X41SW+IWR见表港口装卸，水利工程及建筑用塔式起重机多层股钢丝绳18X19S、18X19W、34X7、36X7、35WX7、24WX7见表四股扇形股钢丝绳4VX39S、4VX48S见表繁忙起重及其他重要用途线接触钢丝绳6X19S、6X19W、6X25Fi、6X29Fi、6X26WS、6X31WS、6X36WS、6X37S、6X41WS、6X49SWS、6X55SWS、8X19S、8X19W、8X25Fi、8X26WS、8X31WS、8X36WS、8X41WS、8X49SWS、8X55SWS见表四股扇形股钢丝绳4VX39S、4VX48S见表热移钢机（轧钢厂推钢台）线接触钢丝绳6X19S+IWR、6X19W+IWR、6X25Fi+IWR、6X29Fi+IWR、6X31WS+IWR、6X37S+IWR、6X36WS+IWR见表船舶装卸线接触钢丝绳6X19W、6X25Fi、6X29Fi、6X31WS、6X36WS、6X37S见表镀锌多层股钢丝绳18X19S、18X19W、34X7、36X7、35WX7、24WX7见表四股扇形股钢丝绳4VX39S、4VX48S见表拖船、货网钢丝绳6X31WS、6X36WS、6X37S 见表镀锌船舶张拉桅杆及吊桥钢丝绳6X7+IWS、6X19S+IWR 见表镀锌打捞沉船钢丝绳6X37S、6X36WS、6X41WS、6X49SWS、6X31WS、6X55SWS、8X19S、8X19W、8X31WS、8X36WS、8X41WS、8X49SWS、8X55SWS见表镀锌注1：腐蚀是主要报废原因时，应采用镀锌钢丝绳；注2：钢丝绳工作时，终端不能自由旋转，或虽有反拔力，但不能相互纠合在一起的工作场合，应采用同向捻钢丝绳。
新吊具钢丝绳选用指南
钢丝绳吊具负荷一览表钢丝绳（摘自GB/T8918-1996标准）：钢丝绳吊索是最重要的绳索工具,是起重机械中应用最广泛的一种挠性件，它具有一定的拉伸强度和挠度，可以在一个平面内或在两个互相垂直的平面内，或在任意方向上弯曲，对于起吊、捆缚、运输货物十分方便。
国标（GB/T8918-1996标准）规定：抗拉强度分为1470Mpa、1570Mpa、1670Mpa、1770Mpa、1870Mpa五个等级。
目前港口装卸作业中所常用的为抗拉强度1670Mpa，6*37+1的钢丝绳。
1、工属具钢丝绳的选用根据机械设计手册的要求，滑轮直径小于φ600的抓斗钢丝绳选用6X（31）、6X（37）、6W（36）、6T（25）；滑轮直径大于φ600的抓斗钢丝绳选用6X（19）、6W（19）、8X（19）、8W（19）；不绕过滑轮的吊索钢丝绳选用6×19、6×37。
安全系数K：无弯曲吊索（直吊）K=5，捆绑吊索K=6。
钢丝绳破断拉力折减系数α：绳6×19，α=0.85；绳6×37，α=0.82；绳6X （19）、6W（19），纤维绳芯α=0.85、金属绳芯α=0.92；绳6X（37）、6W（36），纤维绳芯α=0.82、金属绳芯α=0.89；绳8X（19）、8W（19），α=0.85。
多索钢丝绳时额定起重量：Q= sinβ* F*n (N),n-吊索根数，β-吊索与货物水平面之间的夹角,F—单根吊索垂直起吊容许载荷在起吊货物时，吊索最好处于垂直状态，如不能做到垂直起吊，则其与水平夹角应大于45度。
角度过小，会因吊索受力过大而断裂。
为保证装卸作业安全，根据货重正确选择吊索钢丝绳直径是每一个装卸工作人员的责任。
安全系数K：无弯曲吊索（直吊）K=5，捆绑吊索K=6。
现将常用的6×37FC(纤维芯)、K=6、抗拉强度1670Mpa的钢丝绳容许载荷计算列表（一）如下，供起吊货物时查找。
完整版)钢丝绳规格参数表
完整版)钢丝绳规格参数表钢丝绳是一种由高强度碳素钢钢丝拧成股，再围绕绳芯拧成绳的产品。
钢丝绳的质量受钢丝原材料的影响很大。
一般来说，钢丝绳生产使用的是优硬线，而不是普通的高线或普线。
钢丝绳生产中使用的钢丝直径从0.2mm到5mm不等，制绳钢丝的抗拉强度从1470MPa到1960MPa不等。
钢丝绳的表面处理可分为光面、镀锌和不锈钢三种。
钢丝绳的种类有很多，按绕捻方法不同可分为左同向捻、右同向捻、左交互捻和右交互捻四种。
起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种，其中麻芯钢丝绳最常用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀锌两种，起重作业中常用光面钢丝绳。
按钢丝绳股结构分类，又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同，但各层螺距不等，因此钢丝互相交叉形成点接触。
虽然制造工艺简单，但在工作中接触应力很高，钢丝易磨损折断。
线接触绳的股内钢丝粗细不同，将细钢丝置于粗钢丝的沟槽内，粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小，钢丝绳寿命长，同时挠性增加。
面接触绳的股内钢丝形状特殊，采用异形断面钢丝，钢丝间呈面状接触。
其优点是外表光滑，抗腐蚀和耐磨性好，能承受较大的横向力。
但价格昂贵，只能在特殊场合下使用。
综上所述，钢丝绳的规格参数包括钢丝直径、制绳钢丝抗拉强度、钢丝绳绳股及丝数、钢丝表面处理等。
选择合适的钢丝绳种类和规格参数，可以提高起重作业的效率和安全性。
一般起重作业使用GB/T8918-1996《钢丝绳》中的6×19和6×37钢丝绳，其规格参数如下表所示：表1 钢丝绳的破断拉力直径/mm 钢丝/mm 钢丝绳的抗拉强度/MPa 钢丝破断拉力总和/kN6.2 0.4 1550 20.007.7 0.5 1550 31.309.3 0.6 1550 45.1011.0 0.7 1550 61.3012.5 0.8 1550 80.1014.0 0.9 1550 101.0015.5 1.0 1550 125.0017.0 1.1 1550 151.5018.5 1.2 1550 180.0020.0 1.3 1550 211.5021.5 1.4 1550 245.5023.0 1.5 1550 281.5024.5 1.6 1550 320.50 26.0 1.7 1550 362.00 28.0 1.8 1550 405.50 31.0 2.0 1550 501.00 34.0 2.2 1550 606.00 37.0 2.4 1550 721.50 40.0 2.6 1550 —表2 钢丝绳的破断拉力钢丝绳的抗拉强度/MPa 直径/mm 钢丝绳钢丝2000/mm1400 8.7 24.301550 11.0 38.001700 13.0 54.701850 15.0 74.501850 17.5 —2000 19.5 —在起重作业中，我们通常采用GB/T8918-1996《钢丝绳》中的6×19和6×37钢丝绳。
钢丝绳规格型号大全分类
钢丝绳规格型号大全分类电线电缆用绞线钢丝规格： 1*7-0.85mm 1*7-1mm 1*7-1.2mm 1*19-1mm 1*19-1.2mm 1*19-1.5mm 1*19-2.0mm 以上规格主要电线电缆公司制造小规格电缆，一些大型电缆，光缆公司会用到1*7-2.4mm 1*7-2.7mm 1*7-3.0mm电线电缆用绞线钢丝规格：1*7-0.85mm 1*7-1mm 1*7-1.2mm 1*19-1mm 1*19-1.2mm 1*19-1.5mm 1*19-2.0mm 以上规格主要电线电缆公司制造小规格电缆，一些大型电缆，光缆公司会用到1*7-2.4mm 1*7-2.7mm 1*7-3.0mm 1*7-3.96mm1*7-4.8mm 甚至更大的规格，这些规格主要用于大型通讯工程。
当然有些光缆用光缆钢丝，0.45mm 0.7mm 0.8mm 0.9mm 1.0mm 1.2mm 1.4mm 1.6mm 等等。
其中0.45mm和1.0mm用量最大。
光缆钢丝一般是磷化钢丝，而且对磷化层有要求。
光缆钢丝除了磷化钢丝，还有特殊要求的用镀锌钢丝，镀锌钢丝分为热镀锌钢丝和电镀锌钢丝，镀锌对锌层含量有要求（具体镀锌标准参数在20118-2006标准查询）进口汽车吊车钢丝绳规格8*29Fi+IWRC：10mm，11mm,12mm，13mm,14mm，16mm，18mm.进口汽车吊车钢丝绳规格也有：8*19W+iwrc，8*19S+iwrc，8*36SW+IWRC。
8股钢芯钢丝绳有其接触面大，破断拉力大，反捻的钢芯和不旋转钢丝绳具有防旋转，防扭的作用。
汽车吊车钢丝绳，强烈推荐8股钢芯钢丝绳。
塔机钢丝绳，塔吊钢丝绳，建筑塔式起重机/塔吊用钢丝绳规格:12mm、13mm、14m,型号18*7,35W*7,线接触钢丝绳规格：6*29Fi-12.5mm，13mm，14mm。
塔机钢丝绳，塔吊钢丝绳，最早的规格型号6*19,6*37，直径一般是11mm，12.5mm，13mm。

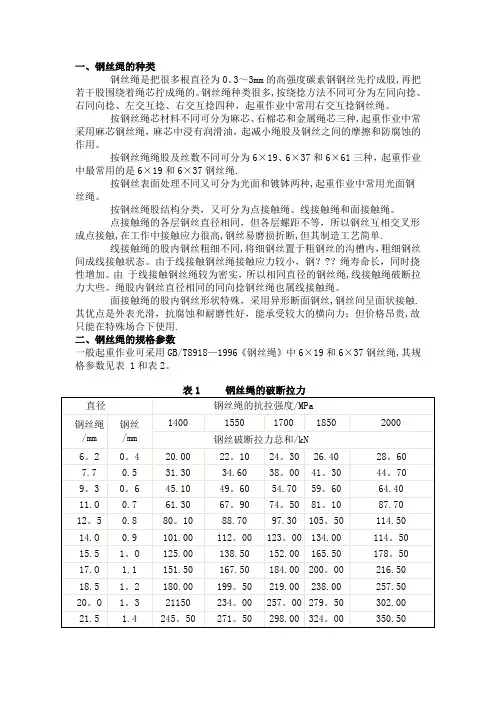

钢丝绳技术参数表
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
作起重用索具。
适用于绳索受弯曲时。
(3)6×61钢丝绳用于绑扎各类物件。
绳??刚性较小,易于弯曲,用于受???不大的地方。
同向捻的钢丝绳,表面较平整、柔软,具有良好的抗弯曲疲劳性能,比较耐用;其缺点是绳头断开处绳股易松散,悬吊重物时容易出现旋转,易卷曲扭结,因此在吊装中不宜单独采用。
起重吊装作业常用存交互捻钢丝绳。
五、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。
(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;解: S P =500d2=500×262=338000(N) 用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800（N ） 六、钢丝绳报废标准钢丝绳使用到一定的损坏程度时,必须按规定报废,其报废标准如下: ①每一节距(也称捻距,指钢丝绳中的任何一股缠绕一周的轴向长度)内钢丝断裂的数目超过表2.4规定的数目时应报废。
钢丝绳技术参数表
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把假设干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝外表处置不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股布局分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径不异,但各层螺距不等,所以钢丝互订交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以不异直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径不异的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其长处是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场所下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996 钢丝绳中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标识表记标帜目前在起重机上所采用的钢丝绳主要是普通型布局钢丝绳,绳6×19和绳6×37。
按照国家尺度圆股钢丝绳 (GB1102一74)的规定,钢丝绳的标识表记标帜方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这暗示该圆股钢丝绳由6股捻制,股的布局形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
钢 丝 绳 选 用 须 知
常用钢丝绳选用须知一、钢丝绳容许拉力查用表(6×19+1)：
二、钢丝绳容许拉力T计算公式：
T=P÷K
公式中：P------钢丝绳破断拉力（单位：吨）
K------安全系数
T------钢丝绳容许拉力（单位：吨）
三、钢丝绳安全系数K选用方法：
四、双绳在有角度时的受力计算：
图一：夹角为45度图二：夹角为60度
计算说明：
1、两钢丝绳之间夹角不能小于45度，一般取60度。
2、以上两图所示：所吊物体重量为1吨；45度角时每根绳受力为0.7吨；
60度角时每根绳受力为0.57吨。
3、由以上两图可以计算出：（夹角为45度或60度时）吊任意重量物体时
每根绳的受力大小。
具体计算见以下两个例子：
例一：已知：所要吊的物体重量为5吨，两绳夹角为45度；计算：每根绳受力大小为多少？
答：由“图一”所示，每根绳受力大小为：0.7×5＝3.5吨。
例二：已知：所要吊的物体重量为8吨，两绳夹角为60度；计算：每根绳受力大小为多少？
答：由“图二”所示，每根绳受力大小为：0.57×8＝4.56吨。
4、计算出了每根绳的受力大小后，就可以按照前面的选绳方法进行选绳。
起重吊装钢丝绳的选用
起重吊装钢丝绳的选用 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
起重吊装钢丝绳的选用
1-8
钢丝绳的受力计算表1-9
钢丝绳的容许拉力，可由下式求得： T= c×P/K (N)
式中：P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如P采用钢丝破断拉力总和，则须乘“换算系数”；
K——钢丝绳的安全系数，可按表1-10采用
c—钢丝绳的换算系数
钢丝绳的安全系数K 表
表
、1700、
1850和2000（MPa）。
对钢丝绳在不同公称抗拉强度时的容许拉力，可按下表换算求
度，
乘以~的系数。
附表：
附表1 钢丝绳容许拉力查用表表1-12
附表2 钢丝绳主要技术规格表1-13
附表：1
钢丝绳容许拉力查用表表1-
1-13
序上
钢丝绳主要技术规格序上。
GBT8919-96钢丝绳性能参数表
注：⑴腐蚀是主要报废原因时，应彩镀锌钢丝绳；⑵钢丝绳工作时，终端不能自由旋转，或虽有反拨力，但不能相纠合在一起的工任场合，应彩同向捻钢丝绳。
表14 力学性能②新设计设备不得选用括号内的钢丝绳直径。
表15 力学性能②新设计设备不得选用括号内的钢丝绳直径。
注②新设计设备不得选用括号内的钢丝绳直径.表17 力学性能钢丝绳结构:6×25Fi+FC 6×25Fi+IWR 6×26SW+FC 6×26SW+IWR 6×29Fi+FC 6×29Fi+IWR6×31SW+FC 6×31SW+IWR 6×36SW+FC 6×36SW+IWR 6×37S+FC 6×37S+IWR6②新设计设备不得选用括号内的钢丝绳直径。
表18 力学性能钢丝绳结构：6×37+FC 6×37+IWR注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.249(纤维芯)或1.336(钢芯)。
②新设计设备不得选用括号内的钢丝绳直径表19 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.214(纤维芯)或1.360(钢芯)。
②新设计设备不得选用括号内的钢丝绳直径表20 力学性能钢丝绳结构:8×25Fi+FC 8×25Fi+IWR 8×26SW+FC 8×26SW+IWR8×31SW+FC 8×31SW+IWR 8×36SW+FC8注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.226(纤维芯)或1.374(钢芯)。
表21 力学性能×19S+IWR 18×19+FC 18×19+IWR注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.283,其中17×7为1.25 ②新设计设备不得选用括号内的钢丝绳直径表22 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.334,其中34×7为1.300 ②新设计设备不得选用括号内的钢丝绳直径表23 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.150 ②新设计设备不得选用括号内的钢丝绳直径表24 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.150 ②新设计设备不得选用括号内的钢丝绳直径表25 力学性能②新设计设备不得选用括号内的钢丝绳直径表26 力学性能注：①最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.177.②新设计设备不得选用括号内的钢丝绳直径表27 力学性能②新设计设备不得选用括号内的钢丝绳直径表28力学性能②新设计设备不得选用括号内的钢丝绳直径表29力学性能②新设计设备不得选用括号内的钢丝绳直径表30 力学性能②新设计设备不得选用括号内的钢丝绳直径表31 力学性能②新设计设备不得选用括号内的钢丝绳直径表33 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)表34 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)表35 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)表36 力学性能注：钢丝直径允许在±0.2mm范围内调整(包括低碳钢丝)。
起重吊装钢丝绳的选用
起重吊装钢丝绳的选用
一钢丝绳类型及选用：表
1-8
钢丝绳的受力计算
表1-9
钢丝绳的容许拉力，可由下式求得： T= c×P/K (N)
式中：P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如P采用钢丝破
断拉力总和，则须乘“换算系数”；
K——钢丝绳的安全系数，可按表1-10采用
c—钢丝绳的换算系数
钢丝绳的安全系数K 表1-10
换
算
系
数
c
按
钢
丝
绳
规
格
而
定
：
表1-11
钢丝绳的钢丝强度，按国家标准（GB1102-74）规定分为五级，即1400、1550
、
1700、
1850和2000（MPa ）。
对钢丝绳在不同公称抗拉强度时的容许拉力，可按下表换算求得： 以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的
新旧程度，
乘以0.4~0.75的系数。
附表：
附表1 钢丝绳容许拉力查用表 表1-12 附表2 钢丝绳主要技术规格 表1-13 附表：1 钢丝
绳
容
许
拉
力
查
用
表
表1-12
续上表
续上表
附表2
钢丝绳主要技术规格表1-13
钢丝绳主要技术规格序上表
钢丝绳主要技术规格序上表
注：表1-13中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳。
钢丝绳型号大全
(1)分类见表7-172。
之邯郸勺丸创作图7-1钢丝绳的捻法(2)力学性能见表7-173～表7-190。
2.8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯，其余组此外钢丝绳(扁钢丝绳除外)，可由需方指定纤维芯或钢芯。
3.三角形股芯的结构可以互相代替，或改用其他结构的三角形股芯，但应在订货合同中注明。
4.钢丝绳按捻法分为右交互捻、左交互捻、右同向捻和左同向捻四种，如图7-l所示。
图a和图b绳与股捻向相反，图c和图d绳与股捻向相同。
5.1-7组钢丝绳可为交互捻和同向捻，其中6组和7组多层圆股钢丝绳的内层绳捻法，由生产厂确定。
6.6×37(b)组、8组和12组钢丝绳仅为交互捻。
7.9～11组和13组异型股钢丝绳为同向捻。
13组钢丝绳的内层绳与外层绳捻向应相反，且内层绳为同向捻。
8.如用户对捻法无明确要求，则由生产厂自行决定。
表7-173钢丝绳第1组6×7类的力学性能直径2～36mm 直径14~36mm 钢丝绳结构：6× 7+FC6×7+IWS6×9W+FC6×9W+IWR力学1.214(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
表7-174钢丝绳第2组6×19(a)类的力学性能6×19S+FC6×19S+IWR6×19W+FC6×19W+IWR直径6～36mm 直径ll～36mm 直径6～40mm 直径ll～40mm钢丝绳结构：6×19S+FC6×19S+IWR6×l9W±FC6×19W+IWR力学性能1.308(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
表7-175钢丝绳第2组6x 19(b)类的力学性能6×19+FC6×19+IWS直径3～46mm1.287(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
