出租车计费系统的设计
出租车计费系统的设计 设计
目录摘要 (1)第1章绪论 (2)第2章系统设计 (3)2.1系统组成 (3)2.1.1 计费及显示 (3)2.1.2 时钟及显示 (3)2.1.3 计费开始提示 (1)2.2功能模块设计 (1)第3章硬件及软件实现 (3)3.1传感器 (3)3.1.1 光电传感器电路设计 (3)3.1.2车轮光电开关检测电路 (4)3.2单片机 (4)3.2.1 8051 单片机功能方块图 (5)3.2.2 AT89S51单片机简介 (7)3.2.3 AT89S5l与51系列单片机相比具有如下特点 (8)3.2.4 89S51的内部框图 (9)3.2.5 中断控制 (11)3.2.6 单片机控制程序设计 (12)3.2.7 单片机汇编语言源程序 (16)3.3显示及按键控制系统 (31)3.3.1 LED数码管 (31)3.3.2 数据显示电路的设计 (32)第4章系统检测及分析 (34)4.1系统仿真/硬件验证 (34)4.1.1 系统的调试方法 (34)4.1.2 系统的硬件验证 (34)4.2设计技巧分析 (35)结论 (36)附录A: FPGA芯片引脚 (37)摘要本系统电源电压为+16V，速度传感器具有汽车每运行1㎞提供1000个脉冲信号的特性。
显示器可以采用LED数码管。
系统采用单片机和FPGA的结合进行系统的主体设计,测控FPGA芯片通过采集传感器脉冲信号WCLK进行里程计算,里程计费,利用外部脉冲信号SCLK产生标准时钟信号,以计算等待时间,等待费用,并产生里程标志(LCBZ),等待标志(DDBZ),熄灯标志(XDBZ)等有关控制标志信号,同时根据单片机发出的开始信号（START），时段标志（SDBZ），传输数据选择（SEL）等控制信号将有关计算结果传送给FPGA芯片。
单片机MCU除了完成键盘扫描，显示控制外，还通过P0口与FPGA进行数据交换，并向测控FPGA芯片发出有关控制信号。
本设计方案利用单片机和FPGA的结合，发挥它们各自的长处，分工清晰，实际使用和操作符合大众逻辑，容易被人接受。
出租车计费系统设计
4.8 出租车计费系统的设计4.8.1 设计要求设计出租车计费系统，实现出租车按照行驶里程计费，行驶里程在3公里以 内，预置起步费为7元，3公里以上以1.6元/公里计费，当计费总额超过30元， 以 2.4 元/公里计费，车停止结束计费。
车费总额可显示最大值为 99.9 元，能同 步显示对应行驶里程。
模拟出租车启动、暂停、停止等状态，通过动态扫描显示 电路，显示行驶里程和车费总额。
4.8.2 设计过程1．出租车计费系统的设计原理出租车计费系统整体设计框图如图 4.8.1 所示，主要模块包括车轮脉冲计数 模块、里程计数模块、计费模块、动态扫描模块及译码模块。
图 4.8.1 出租车计费系统整体设计框图车轮脉冲计数模块接收来自车轮传感器的脉冲信号， 以及出租车运营过程的 启动、暂停、停止等信号，根据车轮的型号，转换得到百米行驶信号。
里程计数 模块负责统计百米行驶信号，得到行驶里程数据信号，计费模块根据行驶里程以 车轮脉冲计数模块计费模块 里程计数模块动态扫 描及译 码模块车轮脉冲 信号 启动/暂停 停 止 时钟信号及车费规则，得到车费总金额数据信号，将行驶里程和车费总金额数据信号，送 入动态扫描模块及译码模块，供外部数码管显示。
2．车轮脉冲计数模块车路脉冲计数模块接收来自车轮传感器的脉冲信号，经过计数分频，产生出 租车行驶100米的输出信号。
由于不同型号的车轮，直径大小不同，行驶100米车轮转的圈数不同，即车 轮传感器发出的脉冲信号个数不同，对不同车轮应区别对待。
如表481所示， 车轮直径与每公里所转圈数对应表。
表 481 车轮直径与每公里所转圈数对应表车轮直径 500mm 520mm 540mm 560mm 580mm圈数/公里 637 612 590 569 549本设计中我们选取车轮直径为520mm进行讨论，设计程序如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY count ISPORT(clk, reset, start : IN STD_LOGIC;clk_out : OUT STD_LOGIC);END count;ARCHITECTURE behave OF count ISSIGNAL mode : STD_LOGIC_VECTOR(5 DOWNTO 0);SIGNAL temp : STD_LOGIC_VECTOR(5 DOWNTO 0);TYPE states IS (s0, s1);SIGNAL s_state : states;BEGINmode <= "111101";PROCESS(clk, start, reset)BEGINIF reset = '1' THEN s_state <= s0;temp <= "000000";ELSIF (clk'EVENT AND clk = '1') THENCASE s_state ISWHEN s0 => temp <= "000000";IF start = '1' THENs_state <= s1;ELSE s_state <= s0;END IF;WHEN s1 => IF start = '1' THENIF temp = mode THENtemp <= "000000"; s_state <= s1;ELSE temp <= temp + 1; s_state <= s1;END IF;ELSE s_state <= s0;END IF;END CASE;END IF;END PROCESS;clk_out <= '1' WHEN temp = mode ELSE '0';END behave;以上程序中，当停止键 reset 设为高电平，模块进入停止计数状态（s0）；停止键 reset 设为低电平，同时启动/暂停键设为启动状态（start 高电平），进入；设置为暂停（start 低电平），回到s0状态，停止分频计数。
出租车计价器系统设计

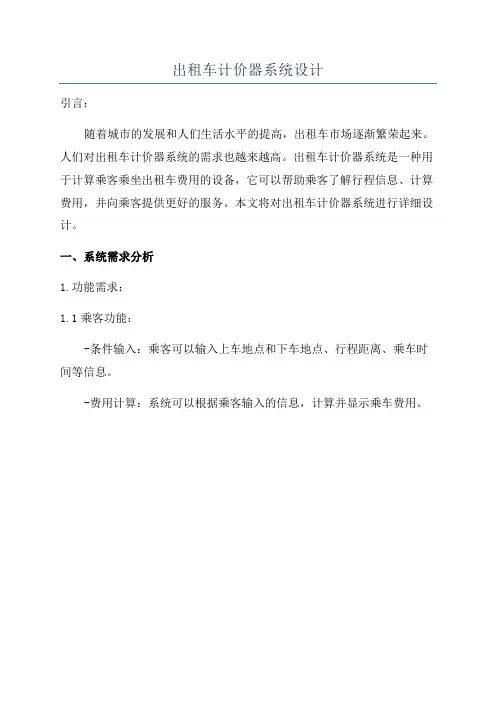

出租车计价器系统设计
引言：
随着城市的发展和人们生活水平的提高，出租车市场逐渐繁荣起来。
人们对出租车计价器系统的需求也越来越高。
出租车计价器系统是一种用于计算乘客乘坐出租车费用的设备，它可以帮助乘客了解行程信息、计算费用，并向乘客提供更好的服务。
本文将对出租车计价器系统进行详细设计。
一、系统需求分析
1.功能需求：
1.1乘客功能：
-条件输入：乘客可以输入上车地点和下车地点、行程距离、乘车时间等信息。
-费用计算：系统可以根据乘客输入的信息，计算并显示乘车费用。
出租车计费系统课程设计
出租车计费系统课程设计一、课程目标知识目标：1. 学生能理解出租车计费系统的基本构成和原理；2. 学生能掌握出租车起步价、里程价和等候时间的计算方法；3. 学生了解并掌握实际出租车计费中的分段计费和优惠策略。
技能目标：1. 学生能够运用所学知识设计并实现一个简单的出租车计费系统；2. 学生能够运用计算机编程语言，编写出计费系统的核心算法；3. 学生通过实际操作，培养解决问题的能力和团队协作能力。
情感态度价值观目标：1. 学生在学习过程中，培养对信息技术学科的兴趣和热情；2. 学生通过了解计费系统的实际应用，认识到数学和信息技术在生活中的重要性；3. 学生在团队协作中，学会尊重他人，培养合作精神和沟通能力。
课程性质分析：本课程为信息技术学科，结合数学知识，以提高学生的实际操作能力和解决问题的能力为主要目标。
学生特点分析：本课程针对初中年级学生，他们对计算机编程有一定的基础，具备一定的逻辑思维能力和团队协作能力。
教学要求：1. 教学内容与实际生活紧密联系，提高学生的实践操作能力；2. 教学过程中注重培养学生的团队协作和沟通能力；3. 教学评价以学生的实际操作和解决问题能力为主要标准。
二、教学内容1. 出租车计费系统的基本概念与原理：- 出租车计费系统的组成与功能；- 出租车计费的基本原则与标准。
2. 出租车计费算法：- 起步价、里程价和等候时间的计算方法；- 分段计费和优惠策略的应用；- 计费算法的编写与实现。
3. 编程实践：- 利用计算机编程语言（如Python）设计出租车计费系统；- 编写计费系统核心算法；- 调试、优化和测试计费系统。
4. 教学内容的安排与进度：- 第一课时：介绍出租车计费系统的基本概念与原理，让学生了解计费系统的组成和功能；- 第二课时：讲解出租车计费算法，引导学生学习起步价、里程价和等候时间的计算方法；- 第三课时：学习分段计费和优惠策略，分析实际案例；- 第四课时：编程实践，指导学生编写计费系统核心算法；- 第五课时：调试、优化和测试计费系统，总结学习成果。
出租车自动计费器设计原理与优化分析
出租车自动计费器设计原理与优化分析出租车自动计费器是出租车行业中常见的计费工具，它能够自动根据乘客乘坐的里程和时间来计算费用。
理解和优化这一计费器的设计原理对于提高出租车计费的准确性和公平性具有重要意义。
本文将探讨出租车自动计费器的设计原理和可能的优化方法。
首先，我们了解出租车自动计费器的设计原理。
通常，计费器通过与车辆的里程计和时间计时装置相连，来实时获取里程数和乘车时间。
它的基本计费方式是根据行驶里程和乘坐时间进行累计，并按照一定的费率进行计算。
计费器还可以应用一些附加费用，如过路费和停车费等。
在进行计费时，有几个关键因素需要考虑。
首先是里程计算，计费器需要准确获取起始点和终点之间的行驶里程。
这通常可以通过车辆的里程计和GPS技术来实现。
其次是时间计算，计费器需要准确记录乘车时间，通常使用车辆上的计时装置实现。
最后是费率计算，计费器应该能够根据制定的费率表对里程和时间进行计算，确保费用的公平性和准确性。
然而，目前一些出租车自动计费器存在一些问题和潜在的优化空间。
首先，计费器的精度可能存在误差。
这可能是由于里程计的不准确性、时间计时装置的不精确或者GPS定位误差等原因造成的。
为了提高计费的准确性，可以使用更精确的计量装置，例如使用更准确的里程计和精确的时间计时装置。
其次，计费器的费率可能不够公平。
费率的制定应该能够充分考虑不同乘车距离和时间段的差异性，以确保乘客在不同情况下获得公平的计费。
优化的方法包括根据乘车距离和时间动态调整费率，或者基于交通拥堵情况进行优惠政策。
此外，还有优化空间可以通过引入更多的计费因素来实现。
例如，可以考虑乘客数量、车内空调使用时间等因素，来进一步增加计费的准确性和公平性。
这样可以使计费更加细致化，更加贴近乘客的实际需求。
最后，为了确保计费的透明度和公正性，应该加强对计费器的监管和审查。
政府部门可以设立相应的标准和检测机构，对计费器进行定期的检测和维护，以确保其功能的正常运行和准确计费。
出租车计价系统设计
出租车计价系统设计要求： 1.实现计费功能：按行驶里程收费，起步费为7.00元，并在车行3公里后能：能模拟汽车启动、停止、暂停、车速等状态； 3.设计动态扫描电路：显示车费，保存两位小数； 4.仿真验证：观察波形确认电路设计是否正确。 5.实际验证：设计电路下载，检查设计方案的正确性。 6.分析方案：进行资源占用、工作频率及其时间分析以及改进方案分析。
北京出租车详细价目： 1.每公里2元，基价3公里，起价10元； 2.单程15公里以上局部加收50%空驶费； 3.时速低于12公里/小时或等候乘客，每累计5分钟加收1公里费用； 4.晚23时至早5时，每公里租价加收20%；晚23时以后起步价11元； 5.不同乘客合租，按合乘里程各收60%； 6. 租车，每次加收3元 租车费； 7.出北京市，由双方议定收费；过路过桥费由乘客支付。 另：出租车四舍五入按元收费，没有角分的概念；
(完整版)出租车计费系统毕业设计论文
目录摘要 (1)ABSTRACT (2)第1章引言 (4)1.1设计背景 (4)1.2EDA发展概况 (5)第2章出租车计费系统的设计 (10)2.1出租车计费设计 (10)2.2基本设计思想 (10)第3章出租车计费系统的实现 (11)3.1系统的总体框图 (11)3.2程序流程图 (12)第4章系统各功能模块的实现 (13)4.1模块JIFEI的实现 (13)4.2模块X的实现 (15)4.3模块XXX1的实现 (18)4.4模块SE的实现 (19)4.5模块DI的实现 (20)第5章系统仿真 (22)5.1模块X的仿真结果 (22)5.2模块JIFEI的仿真结果 (22)5.3模块XXX1的仿真结果 (23)5.4模块SE的结果验证 (23)5.5模块DI的结果验证 (23)结束语 (24)致谢 (25)参考文献 (26)摘要随着出租车行业的发展，对出租车计费器的要求也越来越高，用户不仅要求计费器性能稳定，计费准确，有防作弊功能；同时还要求其具有车票资料打印、IC卡付费和电脑串行通信功能。
不同国家和地址的计费方式存在差异，如有些地区有夜间收费及郊区收费等，而有些地区则无夜间收费和郊区收费。
本次设计采用硬件和软件相结合的方法,以单片机为核心,从圈脉冲信号的产生到营业信息的打印都做了详细的介绍,并对MAX813L看门狗、复位电路、行车里程检测电路、掉电存储电路、IC卡读写电路、分屏显示电路以及操作面板进行了详细的设计。
该系统还具有防止干扰和防死机的功能,系统的电源是专门为出租车设计的,具有相当强的稳压效果,系统采用了EEPROM存储器,可以方便且安全的记录顾客和车主的信息。
关键词： 89C51；里程检测；分屏显示；EEPROM；AbstractAlong with the development of taxi trade, counting fees that the requirement of ware is also more and more is stable, and it is accurate to count fees, and cheated; At the same time still ask function.The method that this design, and takes one piece machine as the nucleus, printting to doing business information all did the detailed introduction from the circle pulsing,To the content of 89C51 and MAX813L Guarding the entrance the dog and the introduction that reduces the circuit to blame for focal point at the same time, this system still possesses to prevent to disturb and the function guarding against the dead machine, and special in the taxi design during power supply of system, possessing fairly strong steady pressure effect, the system adopted IC Block the memory, and can make things convenient for just the information of safe record customer and Che owner.Keywords：The dog is guarded the entrance 89c51 Circle pulse Anti-jamming第1章引言1.1 设计背景随着出租车行业的发展，对出租车计费器的要求也越来越高。
出租车计费系统的设计 设计
目录摘要 (1)第1章绪论 (2)第2章系统设计 (3)2.1系统组成 (3)2.1.1 计费及显示 (3)2.1.2 时钟及显示 (3)2.1.3 计费开始提示 (1)2.2功能模块设计 (1)第3章硬件及软件实现 (3)3.1传感器 (3)3.1.1 光电传感器电路设计 (3)3.1.2车轮光电开关检测电路 (4)3.2单片机 (4)3.2.1 8051 单片机功能方块图 (5)3.2.2 AT89S51单片机简介 (7)3.2.3 AT89S5l与51系列单片机相比具有如下特点 (8)3.2.4 89S51的内部框图 (9)3.2.5 中断控制 (11)3.2.6 单片机控制程序设计 (12)3.2.7 单片机汇编语言源程序 (16)3.3显示及按键控制系统 (31)3.3.1 LED数码管 (31)3.3.2 数据显示电路的设计 (32)第4章系统检测及分析 (34)4.1系统仿真/硬件验证 (34)4.1.1 系统的调试方法 (34)4.1.2 系统的硬件验证 (34)4.2设计技巧分析 (35)结论 (36)附录A: FPGA芯片引脚 (37)摘要本系统电源电压为+16V，速度传感器具有汽车每运行1㎞提供1000个脉冲信号的特性。
显示器可以采用LED数码管。
系统采用单片机和FPGA的结合进行系统的主体设计,测控FPGA芯片通过采集传感器脉冲信号WCLK进行里程计算,里程计费,利用外部脉冲信号SCLK产生标准时钟信号,以计算等待时间,等待费用,并产生里程标志(LCBZ),等待标志(DDBZ),熄灯标志(XDBZ)等有关控制标志信号,同时根据单片机发出的开始信号（START），时段标志（SDBZ），传输数据选择（SEL）等控制信号将有关计算结果传送给FPGA芯片。
单片机MCU除了完成键盘扫描，显示控制外，还通过P0口与FPGA进行数据交换，并向测控FPGA芯片发出有关控制信号。
本设计方案利用单片机和FPGA的结合，发挥它们各自的长处，分工清晰，实际使用和操作符合大众逻辑，容易被人接受。
出租车计价系统的设计要求与设计方案
第一章出租车计价系统的设计要求与设计方案1.1出租车计价器设计要求设计一个出租车自动计费器，计费包括起步价、行车里程计费、等待时间计费三局部，用七段数码管显示总金额，单价，运行里程，起步价为6 元，超过 6 元，每一公里增加 1 元或2 元，等待时间单价为每 30 秒钟1 元，计费功能：费用的计算是按行驶里程收费。
设起步价为 6 元。
1、当总金额<6 元时，按起价计算费用2、当总金额>6 元时，每公里按 1 元或2 元计费3、等待累计时间>30s 时，按 1 元/30s 计费4、S1 为启动按钮、S2 转换单价按钮、S3 复位按钮。
显示功能：1、显示行驶里程：用三位数字显示，显示方式为“XX.X”,单位为 km。
计程范围 0-99.9km，准确到 0.1km。
2、显示单价：用两位数字显示，显示方式为“X.X”,单位为元。
3、显示总费用：用三位数字显示，显示方式为“XX.X”,单位为元。
计价范围 0-99.9 元，准确到 0.1 元。
1.2系统主要功能本出租车自动计费，上电后显示最初的起步价，里程计费单价。
同时具有运行，复位，转换等状态，可以切换白天与晚上不同计费单价，可以实现每等待30s 收1 元功能。
出租车显示行驶的总费用，里程，单价。
1.3方案论证与比较方案一：承受数字电子技术，利用 555 定时芯片构成多谐振荡器，或承受外围的晶振电路作为时钟脉冲信号，承受计数芯片对脉冲尽心脉冲的计数和分频，最终通过译码电路对数据进展译码，将译码所得的数据送给数码管显示，一下是该方案的流程框图，方案一如图 1-1 所示：图1-1 方案一方案二：承受 EDA技术，依据层次化设计理论，该设计问题自顶向下可分为分频模块，把握模块计量模块、译码和动态扫描显示模块，其系统框图如图 1-2 所示：图1-2 方案二方案三：承受MCU 技术，通过单片机作为主控器，承受外部晶振作为时钟脉冲，通过按键可以便利调整，以下是方案三的系统流程图，本方案主要是必需对于数字电路比较生疏，本钱又不高。
EDA大作业-出租车计费系统的设计
1。
所选题目：出租车计费器2.设计要求：设计一个出租车计费器，能按路程计费,具体要求如下：（１)实现计费功能，计费标准为：按行驶里程计费,起步价为6。
00元，并在汽车行驶2km后按1.2元／km计费，当里程数达到15km后，没千米加收50％的空驶费，车辆停止和暂停时不计费。
（２)现场模拟汽车的启动、停止、暂停和换挡等状态。
（３）设计数码管显示电路，将车费和路程显示出来，各有１位小数。
3。
设计原理:设计该出租车有启动键、停止键、暂停键和档位键。
启动键为脉冲触发信号，当其为一个脉冲时,表示汽车已启动,并根据车速的选择和基本车速发出相应频率的脉冲(计费脉冲）以此来实现车费和路程的计数，同时车费显示起步价；当停止键为高电平时，表示汽车熄火,同时停止发出脉冲，此时车费和路程计数清零；当暂停键为高电平时，表示汽车暂停并停止发出脉冲，此时车费和路程计数暂停；档位键用于改变车速，不同的档位对应着不同的车速，同时路程计数的速度也不同。
4.模块设计：出租车计费器可分为两大模块，即控制模块和译码显示模块.系统框图如下：5。
电路符号：出租车计费器的输入信号有：计费时钟脉冲clk;汽车启动键start；汽车停止键stop；档位speedup.输出信号:７段显示控制信号seg7；小数点dp。
6.具体设计流程：（1）根据出租车计费原理，将出租车计费部分由5个计数器来完成分别为counterA，counterB,counterC，counterD，counterE。
①计数器A完成车费百位。
②计数器B完成车费十位和个位.③计数器C完成车费角和分（显示时只显示角)。
④计数器D完成计数到20（完成车费的起步价）。
⑤计数器E完成模拟实现车行驶100 m的功能。
（2）当超出起步价时就自动在起步价的基础上每增加一个100m脉冲就增加相应的费用,而当总里程达到或超过一定的数值时，能按新的收费标准进行收费。
(3）译码/动态扫描电路模块将路程与费用的数值译码后用动态扫描的方式驱动6只数码管,即所连接的数码管共用一个数据端，由片选信号依次选择输出，轮流显示.（4）数码管显示将千米数和计费金额均用3位LED数码管显示（2位整数,1位小数）。
出租车计价器系统设计方案
出租车计价器系统设计方案第一章出租车计价器系统功能描述1.1 计价器整体功能描述结构设计出租车计价器方案并进行仿真，完成白天晚上转换计价，显示路程、单价、总金额。
1.2 各部分电路功能描述1 不同情况具有不同的收费标准。
a) 白天b) 晚上2 具有数据的复位功能3 IO 口分配的简易要求a) 距离检测使用霍尔开关A44Eb) 白天/ 晚上收费标准的转换开关c) 数据清零开关4 数据输出5 按键a) 启动计时开关b) 数据复位(清零)c) 白天/ 晚上转换第二章方案论证本系统可分 4 个模块构成：主控电路、掉电保护模块、信号采集模块和显示模块。
2.1 主控电路选择方案一使用数字电路和模拟电路来完成设计要求。
显示器件有：LED显示, VFD显示，分段式数码管等等，针对显示单元电路这里可以使用分段式数码管显示，分段式数码管分为共阳极和共阴极两种,对数码管的驱动针对不同的类型采用不同的芯片，共阴极数码管通常采用TTL系列的74LS48驱动，而共阳极数码管通常采用CMO系列的CD4543来驱动；仅时钟显示电路框图和实际电路就非常复杂，整体电路将更加烦琐。
而且对于模式的切换需要用到机械开关，机械开关时间久了会造成接触不良，功能不易实现；整体电路的规模较大，用到的器件多，造成故障率高，难调试。
方案二使用单片机来完成设计要求。
单片机功能强大，用较少的硬件和适当的软件相互配合可以很容易的实现设计要求，且灵活性强，可以通过软件编程来完成更多的附加功能。
针对计费模式的切换，通过软件编程就可以容易的实现。
避免了机械开关带来的不稳定因素。
确定方案经过上面的两种方案的比较，显然第二种方案具有更大的优越性、灵活性，所以我们采用第二种设计方案进行设计。
2.2 显示电路选择方案一：采用液晶显示器（LCD显示。
液晶屏显示功能强大，可显示各种字体的数字、汉字、图像，还可以自定义显示内容，显示内容较丰富；方便操作者读取信息及一些扩展功能的实现。
出租车计费系统的设计
一、设计目的1 掌握电子电路的一般设计方法和设计流程；2 学习使用PROTEL软件绘制电路原理图及印刷板图；3 掌握应用EWB对所设计的电路进行仿真，通过仿真结果验证设计的正确性。
二、设计要求设计一个出租车计费系统，具体要求如下：1. 能够实现计费功能。
按照太原出租车的计费标准。
2．能够实现显示功能。
分别用四位数字显示行驶里程和总费用，计价分辨率为0.1元。
三、设计内容1 设计过程1)使用PROTEL软件绘制原理图。
2)制作PCB版图。
3)应用EWB对所设计的电路进行仿真。
2 设计框图（1）各个模块的功能说明-74160，是一个4位二进制的计数器，它具有异步清除端与同步清除端不同的是，它不受时钟脉冲控制，只要来有效电平，就立即清零，无需再等下一个计数脉冲的有效沿到来。
具体功能如下：1.异步清零功能只要（CR的非）有效电平到来，无论有无CP脉冲，输出为“0”。
在图形符号中，CR的非的信号为CT=0，若接成七进制计数器，这里要特别注意，控制清零端的信号不是N-1（6），而是N（7）状态。
其实，很容易解释，由于异步清零端信号一旦出现就立即生效，如刚出现0111，就立即送到（CR的非）端，使状态变为0000。
所以，清零信号是非常短暂的，仅是过度状态，不能成为计数的一个状态。
清零端是低电平有效。
2.同步置数功能当（LD的非）为有效电平时，计数功能被禁止，在CP脉冲上升沿作用下D0～D3的数据被置入计数器并呈现在Q0～Q3端。
若接成七进制计数器，控制置数端的信号是N（7）状态，如在D0～D3置入0000，则在Q0～Q3端呈现的数据就是0110。
7448七段显示译码器7448七段显示译码器输出高电平有效，用以驱动共阴极显示器。
该集成显示译码器设有多个辅助控制端，以增强器件的功能。
7448的功能表如表5.3.4所示，它有3个辅助控制端LT、RBI、BI/RBO,现简要说明如下：1. 灭灯输入BI/RBOBI/RBO是特殊控制端，有时作为输入，有时作为输出。
出租车计费系统的设计【开题报告】
开题报告电气工程及自动化出租车计费系统的设计一、课题研究意义及现状随着出租车行业的发展，对出租车计费器的要求也越来越高。
二十世纪后半期，随着集成电路和计算机技术的飞速发展，数字系统也得到了飞速发展，其实现方法经历了由分立元件、SSI、MSI到LSI、VLSI以及UVLSI的过程。
最近几年出租车行业发展迅速，出租车市场十分庞大。
而最近几年受油价的影响，各大城市都退出了运价油价联动机制，所以出租车计费器计价标准的灵活设定成为未来计费器不可缺少的一部分。
同时为了提高系统的可靠性与通用性，微处理器和专业集成电路（ASIC）逐渐取代了通用全硬件LSI电路，而单片机开发的系统其体积小、重量轻、功耗低、速度快、成本低、保密性好脱颖而出。
使用计价器在出租车行业中能够很好地解决乘客与司机之间的费用问题，用规范的价格来为乘客提供更加方便快捷的服务,一个合理的计费机制系统。
同时，出租车计价器是乘客与司机双方的交易准则，是出租车行业发展的重要标志，它关系着交易双方的利益。
具有良好性能的计价系统无论是对广大出租车司机朋友还是乘客来说都是很必要的。
因此，汽车计价器的研究也是十分有一个应用价值的。
假如采用模拟电路和数字电路设计的计价器整体电路的规模较大，用到的器件多，造成故障率高，难调试，对于模式的切换需要用到机械开关，机械开关时间久了会造成接触不良，功能不易实现。
为此我们采用了单片机进行设计，相对来说功能强大，用较少的硬件和适当的软件相互配合可以很容易的实现设计要求，且灵活性强，可以通过软件编程来完成更多的附加功能。
现在各大中城市出租车行业都已普及自动计价器，所以计价器技术的发展已成定局。
而部分小城市尚未普及，但随着城市建设日益加快，象征着城市面貌的出租车行业也将加速发展，计价器的普及也是毫无疑问的，所以未来汽车计价器的市场还是十分有潜力的。
二、课题研究的主要内容和预期目标设计一个出租车自动计费器，可采用玩具小车模拟出租车，车轮旋转一圈，检测里程传感器自动发一个脉冲进行计数和定时，算出里程、速度和费用。
出租车计费系统的设计(好)
1.所选题目：出租车计费器２.设计要求:设计一个出租车计费器,能按路程计费,具体要求如下：（1）实现计费功能，计费标准为：按行驶里程计费,起步价为7.00元，并在汽车行驶2kｍ后按1．2元／km计费，当里程数达到15km后,没千米加收50%的空驶费,车辆停止和暂停时不计费。
(２）现场模拟汽车的启动、停止、暂停和换挡等状态。
(3)设计数码管显示电路,将车费和路程显示出来，各有1位小数。
3．设计原理：设计该出租车有启动键、停止键、暂停键和档位键。
启动键为脉冲触发信号，当其为一个脉冲时,表示汽车已启动,并根据车速的选择和基本车速发出相应频率的脉冲(计费脉冲）以此来实现车费和路程的计数，同时车费显示起步价;当停止键为高电平时,表示汽车熄火,同时停止发出脉冲，此时车费和路程计数清零;当暂停键为高电平时，表示汽车暂停并停止发出脉冲,此时车费和路程计数暂停；档位键用于改变车速,不同的档位对应着不同的车速,同时路程计数的速度也不同。
4．模块设计:出租车计费器可分为两大模块，即控制模块和译码显示模块。
系统框图如下：５.电路符号:出租车计费器的输入信号有:计费时钟脉冲clk；汽车启动键ｓtａr ｔ;汽车停止键stop;档位ｓpeeｄｕp。
输出信号:７段显示控制信号ｓｅｇ7；小数点dp。
6.具体设计流程：（1）根据出租车计费原理，将出租车计费部分由5个计数器来完成分别为cｏu ｎｔeｒA，cｏunterB，cｏunterＣ,counterD,counｔeｒE。
①计数器A完成车费百位。
②计数器B完成车费十位和个位。
③计数器C完成车费角和分（显示时只显示角)。
④计数器D完成计数到20（完成车费的起步价）。
⑤计数器Ｅ完成模拟实现车行驶100 m的功能。
（2）当超出起步价时就自动在起步价的基础上每增加一个100m脉冲就增加相应的费用，而当总里程达到或超过一定的数值时,能按新的收费标准进行收费。
(３）译码/动态扫描电路模块将路程与费用的数值译码后用动态扫描的方式驱动6只数码管，即所连接的数码管共用一个数据端，由片选信号依次选择输出,轮流显示。
出租车计费系统分析与设计(AT89C51)毕业论文
