前置音频线的接法
联想前置音频c
1联想计算机前置音频线、USB 数据线联想计算机的前置音频线、USB 数据线的接法均与标准机箱不同。
AC97音频线使用7针插座，HD 音频线使用13针插座。
以下分别介绍，便于运用联想机箱换装标准主板时改接前置音频线、USB 数据线参考。
一、联想前置音频AC97（7针）改接标准AC97（9针）1. 联想7针（AC97）2. 标准9针（AC97）上下插座连线方法：1接1，2悬空不用，7接2，3接5，4接6，5接9，6接10。
用一根线从3连到1，作为MIC 供电电源（不接就不能录音）。
不插耳机时，5、6相通，9、10相通；插上耳机时，5、9通耳机，6、10与耳机切断连接。
以上是AC97规范的改接。
■1 ■2 ■3 ■4 ■5 ■6 ■7 ■9 ■101、 AUD_MIC2、 AUD_GND3、 AUD_MIC_BIAS4、 AUD_VCC5、 AUD_FPOUT_R6、 AUD_RET_R7、 HP_ON8、 KEY9、 AUD_FPOUT_L 10、AUD_RET_L 前面板麦克输入 模拟音频电路用地线 麦克供电电源给模拟音频电路用的已滤波的+5V 供电 前面板右声道音频信号 前面板右声道音频信号返回 保留给将来耳机放大电路用 空针脚前面板左声道音频信号 前面板左声道音频信号返回■1 ■2 ■3 ■4 ■5 ■6 ■71- MIC 2- GND (MIC) 3- Front LINE Out(R) 4- LINE Next(R) 5- Front LINE Out(L) 6- LINE Next(L) 7- GND (fLO) 8- (Cut away)2 二、联想前置HD （13针）高保真音频改接标准HD （9针）1. 联想13针（HD Audio ）高保真音频2. 标准9针（HD Audio ）高保真音频上下插座连线方法：2接7，4接10，5接3，6接6，7接1，9接5，10接4，11接9，13接2。

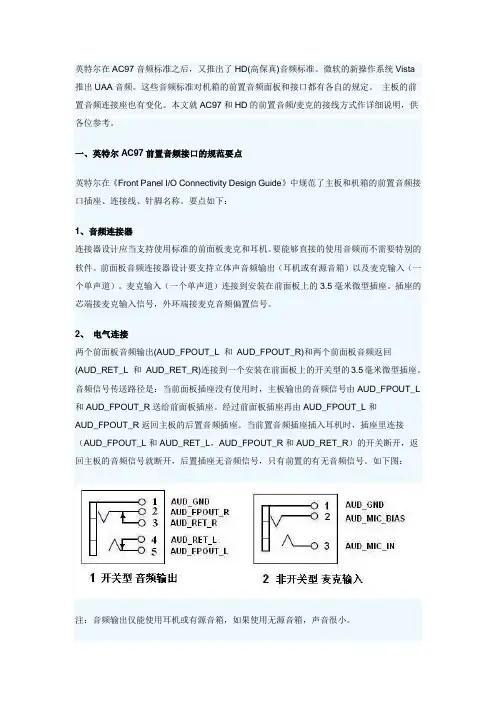

前置音频线各种接法1
英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统Vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L 和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。
联想主板使用普通机箱 前置音频的接法
联想主板使用普通机箱前置音频的接法家悦系列用msi主板前置音频线用的是7根针的，分别是1： FMIC IN 颜色是白色2：地黑色3：SPEAKER_R 蓝色4：line_OUTR 绿色5:SPEAKER_L 红色6：line_OUTL 黄色7:地黑色8：空联想主板使用普通机箱前置音频的接法这个问题也曾经困惑本人许久，查了好多资料终于搞定，现在把做法写在下面。
联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。
大体上解决的方法有两个！其中之一，是不使用前面板的方法。
如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！请对照九针的示意图！即普通面板的接线！按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！联想主板前置音频接线（图一）●9●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1●2●3●4●5●6●7○8●9●101 、AUD_MIC 前面板麦克输入2、 AUD_GND 模拟音频电路用地线3、 AUD_MIC_BIAS 麦克供电电源4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、 AUD_FPOUT_R 前面板右声道音频信号6、 AUD_RET_R 前面板右声道音频信号返回7、 HP_ON 保留给将来耳机放大电路用8、 KEY 空针脚9、 AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1●2●3●4●5●6●7○8●9●101与2的线不动。

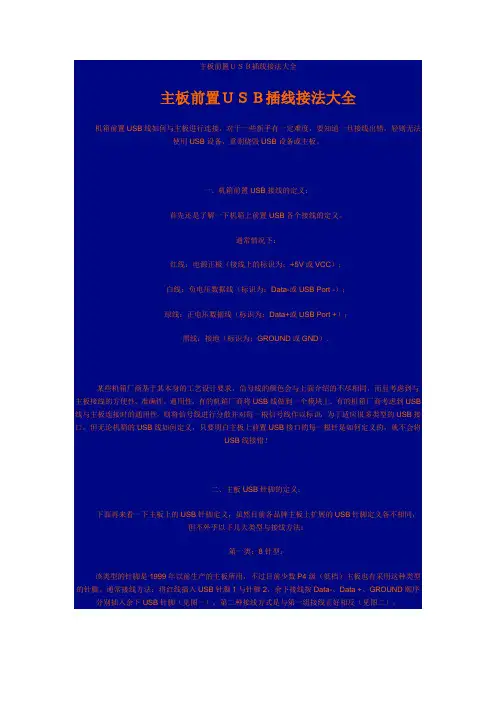

主板前置USB和音频AUDIO插线接法大全
主板前置ＵＳＢ插线接法大全主板前置ＵＳＢ插线接法大全机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
一、机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。
通常情况下：红线：电源正极（接线上的标识为：+5V或VCC）；白线：负电压数据线（标识为：Data-或USB Port -）；绿线：正电压数据线（标识为：Data+或USB Port +）；黑线：接地（标识为：GROUND或GND）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。
有的机箱厂商考虑到USB 线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口。
但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。
主板上前置音频接口的接线方法
主板上前置音频接口的接线方法
为了能使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。
本文就以图文精解的方法教给大家主板上前置音频接口的接线方法。
上图中便是扩展的音频接口。
其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方法（见下图）。
上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，R表示右声道。
其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。
另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。
在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接。
机箱前置音频接线正确连接方法
机箱前置音频接线正确连接方法机箱前置音频接线正确连接方法现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：此主题相关图片如下QDI三种前置音频接口和对应的接线方法：第一种：16针接口此主题相关图片如下：此主题相关图片如下：前置音频接口的规范和连接前置音频接口的规范和连接--前置音频接口的规范和连接一、主板前置音频接口AUD1的说明主板前置音频接口JAUD是按Intel? 的I/O面板连接规范设计的。
针脚定义如下图：此主题相关图片如下：JAUD1的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。
由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。
如果不使用前置音频插口，针脚5& 6,9&10必须用跳线帽短接，这样输出信号才会转到后面的音频端口。
否则后面的Line-Out音频接口将不起作用。
二、目前机箱前置耳麦插口的种类和连接1、基本按Intel? 的I/O面板连接规范设计，提供7条连接线，如下图：此主题相关图片如下：这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL和LINE OUT RR）。
采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。
当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。
7条线与主板的前置音频接口JAUD1的连接方式如下：此主题相关图片如下：请注意：⑴JAUD1的麦克连接，MIC IN连接到1脚，MICPOWER连接到3脚，如果接反了会导致麦克没有输入或音量很小；⑵一定要连接地线，必须连接到2脚；⑶第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
AC97和HD Audio前置音频线的接法
AC97和HD Audio前置音频线的接法为购置P5K-E做功课，查询众多网友提出的问题时发现一个比较引起共同关注的问题，那就是声卡方面的设置及驱动。
据网友透露在P5K-E的声卡驱动方面不是很完善，明显症状为安装驱动后进入系统时间过长，参照华硕官方给出解决办法，小弟下载了版主所提供的解决办法：安装4580驱动，目前小弟已下载，但因新机未至，所以不能测试，待测试后再行提供。
这个驱动好像并未公开，所以找不到的兄弟请暂等一下。
另外还有一个就是主板与前置音频输出的连接办法，P5K-E提供了AC97和HD 模式，好像现在大多数主板都支持这二种模式，所以就发布出来，供大家参考。
英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
AC97和HD Audio前置音频线的接法
AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于7.1音箱）SPDIF：数字接口音量控制（说明：上述项目中，一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。
HD音量控制面板标题为“主音量”。
下图是音量控制面板的“播放”/output音量调整面板。
除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。
6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。
HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。
6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
前置音频接法
前置音频接法~详细英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。
4 AUD_VCC 供模拟音频电路使用的滤波 +5 V。
主板前置音频和USB接口接线方法详解
主板前置音频和USB接口接线方法详解现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接 8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合 13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R 7----不接 8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合 13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
你看看你的电脑机箱有前置US B接口吗？能使用吗？我想很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了（图1）其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。
下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。
电脑机箱前置音频线接法全
电脑机箱前置音频线接法全在电脑机箱前面板上，经常会配有一组音频接口，包括耳机接口和麦克风接口，也称为前置音频接口。
这些接口的作用就是方便用户在不打扰周围人的情况下，快速接入耳机或麦克风进行语音通信或听音乐。
但是，在配合用的过程中，我们常常会遇到内部音频线的接法问题，导致耳机或麦克风无法正常使用。
本篇文章将介绍电脑机箱前置音频线的接法过程、注意事项和解决方法，希望对各位读者有所帮助。
前置音频线接法过程首先，我们需要了解电脑机箱前置音频线的插头类型。
前置音频线一般分为两个插头，分别是红色的麦克风插头和绿色的耳机插头。
这些插头通常是两个母头，需要插入主板上的对应接口，才能完成前置音频线的接法。
各个主板的接口都不一样，所以我们需要在安装前先查看主板手册，找到相应的接口位置。
接下来，我们按照以下步骤来连接电脑机箱前置音频线：1.打开电脑机箱的侧面板，找到主板上的前置音频接口，一般在主板底部。
2.将前置音频线的插头插入对应的接口，麦克风插头插入主板上的MIC接口，耳机插头插入主板上的SPK接口。
3.在插头插入接口后，将电脑机箱的侧面板关闭。
以上就是电脑机箱前置音频线的接法过程。
接下来，我们需要注意一些常见问题和解决方法。
前置音频线接法注意事项1.插接口时应注意插头的方向和插口的标记，避免插反或插反损坏主板接口。
2.须开机后进行耳机或麦克风的测试，确认连接正确。
3.建议使用耳机可以分开用耳机与麦克风的两根线，以便根据需要分别插入主板的耳机与麦克风接口，效果会更好。
前置音频线接法解决方法在使用电脑机箱前置音频线的过程中，有时会出现无声或杂音等问题。
以下是一些解决方法：1.检查插头是否插入正确，遵循正确的接入步骤。
2.确认电脑主板声卡是否被启用或驱动是否正常。
3.有些机箱可能会出现接触不良问题，可以试着重新拔插一下音频线，或者将主板上的排针柱调整到适当的角度。
4.如果仍然出现问题，可以尝试更新驱动程序或更换主板。
电脑机箱前置音频线接法全攻略
开关型的2/3，4/5端是两个开关，当没有插头插⼊时，2/3，4/5端是连通的，当插头插⼊时2/3，4/5端断开。
⽆开关的就没有3，4两个开关端。
2、3.5毫⽶插头结构
3.5毫⽶插头⼀般可分为三芯和⼆芯两种，如下图：
⼆芯插头⼀般⽤于麦克，三芯插头⼀般⽤于⽴体声⾳⽿机（有源⾳箱）。
现在⼆芯插头很少，所以麦克也⽤三芯插头。
⽿机和麦克插头的接线定义如下图：
麦克、⽿机插头的接线如下图：
采⽤三芯的麦克插头还有两种接法，如下图：
这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好⽤。
3、前置麦克连接的问题
前置⾳频⼝的连接，⽿机⼀般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线⽅式不标准。
下图列出了标准接线与⾮标准接线的区别：
标准的接线有三条线：地线、麦克输⼊、麦克偏置。
⾮标准的有⼆条线：地线和麦克输⼊，把麦克偏置省了。
⾮标准1是把插座1、3短接，⾮标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使⽤的。
⾮标准3是把2、3短接，⾮标准4是把MIC_IN接到3脚，这两种插⼊标准插头的麦克肯定是没有声⾳的，除⾮也⽤那种与之相对应接法的⾮标准插头的麦克。
4、前置⾳频线
英特尔规范中对前置⾳频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在⼀起外层屏蔽。
参考下图：
国内的机箱看不到有符合这种标准的前置⾳频线。
这种标准的⾳频线会减少⼲扰，降低噪声。
AC97和HD_Audio前置音频线的接法
AC97和HD Audio前置音频线的接法为购置P5K-E做功课，查询众多网友提出的问题时发现一个比较引起共同关注的问题，那就是声卡方面的设置及驱动。
据网友透露在P5K-E的声卡驱动方面不是很完善，明显症状为安装驱动后进入系统时间过长，参照华硕官方给出解决办法，小弟下载了版主所提供的解决办法：安装4580驱动，目前小弟已下载，但因新机未至，所以不能测试，待测试后再行提供。
这个驱动好像并未公开，所以找不到的兄弟请暂等一下。
另外还有一个就是主板与前置音频输出的连接办法，P5K-E提供了AC97和HD模式，好像现在大多数主板都支持这二种模式，所以就发布出来，供大家参考。
英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista 推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
AC97和HD Audio前置音频线的接法
AC97和HD Audio前置音频线的接法为购置P5K-E做功课，查询众多网友提出的问题时发现一个比较引起共同关注的问题，那就是声卡方面的设置及驱动。
据网友透露在P5K-E的声卡驱动方面不是很完善，明显症状为安装驱动后进入系统时间过长，参照华硕官方给出解决办法，小弟下载了版主所提供的解决办法：安装4580驱动，目前小弟已下载，但因新机未至，所以不能测试，待测试后再行提供。
这个驱动好像并未公开，所以找不到的兄弟请暂等一下。
另外还有一个就是主板与前置音频输出的连接办法，P5K-E提供了AC97和HD模式，好像现在大多数主板都支持这二种模式，所以就发布出来，供大家参考。
英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista 推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L 和AUD_FPOUT_R送给前面板插座。
前置音频线的接法详解
前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：（如何辨别插针编号，详见“菜鸟进阶必读！主板跳线连接方法”）连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
前置音频和USB接口接线方法图解
前置音频和USB接口接线方法图解BIOSTAR 主板前置音频接线图解现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
你看看你的电脑机箱有前置US B接口吗？能使用吗？我想很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。
这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB 接口了（图1）其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。
下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。
联想主板前置音频 接法 介绍和示意图
联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法
2.最后一步(有些主板需要有些不需要只要按照上面的接法接好如果前置没有声音就需要此步骤)
软件设置....
这样连接后，麦克会不能正常输入，这是因为AC97的前置音频面板及插座接线不能适应H D的自动探测。
可以通过声卡驱动的音频管理界面关闭前置插座的自动探测。
比如Realte k ALC883声卡，设置关闭前置插孔探测如下图所示:。
