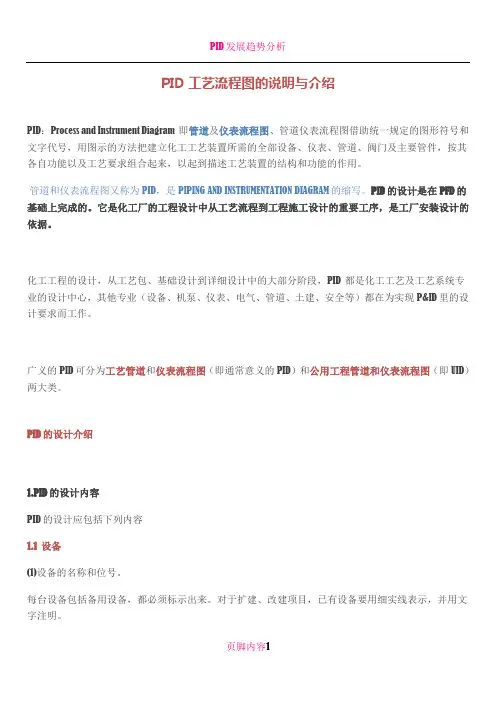

PID工艺流程图的说明与介绍PID：Process and Instrument Diagram 即管道及仪表流程图、管道仪表流程图借助统一规定的图形符号和文字代号，用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能以及工艺要求组合起来，以起到描述工艺装置的结构和功能的作用。
管道和仪表流程图又称为PID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。
PID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。
化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，PID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。
广义的PID可分为工艺管道和仪表流程图（即通常意义的PID）和公用工程管道和仪表流程图（即UID）两大类。
PID的设计介绍1.PID的设计内容PID的设计应包括下列内容1.1 设备(1)设备的名称和位号。
每台设备包括备用设备，都必须标示出来。
对于扩建、改建项目，已有设备要用细实线表示，并用文字注明。
（2）成套设备对成套供应的设备（如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。
（3）设备位号和设备规格PID上应注明设备位号和设备的主要规格和设计参数，如泵应注明流量Q和扬程H；容器应注明直径D 和长度L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。
和PFD不同的是，PID 中标注的设备规格和参数是设计值，而PFD标注的是操作数据。
（4）接管与联接方式管口尺寸、法兰面形式和法兰压力等级均应详细注明。
一般而言，若设备管口的尺寸、法兰面形式和压力等级与相接管道尺寸、管道等级规定的法兰面形式和压力等级一致，则不需特殊标出；若不一致，须在管口附近加注说明，以免在安装设计时配错法兰。
初来乍到,如何轻松做到读懂、绘制PID工艺流程图!
初来乍到，如何轻松做到读懂、绘制PID工艺流程图！不耻下问是新手应该做到的，就算是工地干活的民工也有很多我们值得学习的问题。
当然，作为工艺工程师,放不下那个面子那就是自己的事了哦！看看小白是如何学习工艺流程图的。
小白是如何学习工艺流程图？先弄清楚工艺流程图是啥工艺流程图是用来表达化工生产工艺流程的设计文件，有方案流程图、物料流程图、管道仪表流程图。
方案流程图在工艺路线选定后，进行概念性设计时完成，不编入设计文件某物料残液蒸馏处理的工艺方案流程图表达物料从原料到成品或半成品的工艺过程，及所使用的设备和机器。
用于设计开始时的工艺方案的讨论，也可作为施工流程图的设计基础。
图纸内容：①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号。
②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。
物料流程图（PFD）物料流程图是在方案流程图的基础上，完成物料衡算时绘制。
用图形与表格相结合的形式，反映设计中物料衡算和热量衡算结果的图样。
物料流程图在方案流程图上增加以下内容：•在设备位号及名称的下方加注设备特性数据或参数。
如：换热设备的换热面积；塔设备的直径、高度；贮罐的容积；器的型号等。
•在流程的起始处以及使物料产生变化的设备后，列表注明物料变化前后其组分的名称、流量（kg/h）、摩尔分数（%）等参数及各项的总和，实际书写项目依具体情况而定。
•表格线和指引线都用细实线绘制。
管道仪表流程图(P&ID)管道仪表流程图（Piping and Instrumentation Diagram，P&ID)按管道中的物料的类别划分，通常分为两类：•工艺管道仪表流程图(PID)•辅助物料、公用物料管道仪表流程图(UID)管道仪表流程图(P&ID)是借助统一规定的图形符号和文字代号，用图示的方法把建设化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自的功能，为满足工艺要求和安全要求而组合起来的技术文件，以起到描述工艺装置的结构和功能的作用。
工艺流程图内容及PID制图详解
工艺流程图内容及PID制图详解工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。
所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
工艺流程图内容既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？主要有框图、PFD、PID这三种。
一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。
其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。
下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼带控制点的工艺流程图也称管道及仪表流程图。
从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。
（1）设备部分绘图标准流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。
第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。
当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。
常用图例（2）管路与阀门部分绘图标准工艺管道用管道组合号标注，管道组合号由四部分组成，即管道号(或管段号，由三个单元组成)、管径、管道等级和隔热或隔声。
共分为三组，用一短横线将组与组之间隔开，隔开两组间留适当的空隙，组合号一般标注在管道的上方，如图所示：第一组有三个单元，分别为物料代号、主项编号及管道顺序号。
其中第1单元为物料代号，由1~3位英文字母表示，各种物料代号见下表，表中未规定的物料代号的由专业技术人员按英文字母选取。
pid工艺流程图的画法课件ppt
2021/3/10
12
3.用规定的图形符号和文字代号表示全部检测、 指示、控制功能仪表，包括一次性仪表和传 感器，并进行编号和标注。
4.用规定的图形符号和文字代号表示全部工艺 分析取样点，并进行编号和标注。
FI 2025
LIC 2004
TI 2040
E202
2021/3/10
FIC
TIC
2008
2003
产 品 分 馏 塔 C202上 部
TI
TI
2043
2044
PIC 2002
E205 A203 循 环 冷 水 VN1E205
VOP205
P205
PI 2029
VIP205
VOP204
D202
LIC 2006
VI3E203 VI1E203 VI2E203
不合格油线 重石脑油
短2循7环
（1）图形符号 仪表（包括检测、显示、控制等仪表）的图
形符号是一个细实线圆圈，直径约10mm。 需要时允许圆圈断开。必要时，检测仪表或 元件也可以用象形或图形符号表示。
仪表安装位置的图形符号（摘自HGJ 7-87）
2021/3/10
对于表中未列出的设备和机器图例，可按实际外形 简化绘制，但在同一流程图中，同类设备的外形应 一致。
2021/3/10
16
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
2021/3/10
17
设备类别
代号
工艺管道仪表流程图PID
工艺管道仪表流程图PID工艺管道仪表流程图（Piping and Instrumentation Diagram，简称PID）是工程图纸中用来描述流程控制系统的示意图，常用于工艺管道系统中。
PID图中包含了管道、仪表、控制设备等元件的符号及其连接关系，能够清晰地显示整个系统的工作流程。
PID图的作用和意义PID图是工程设计和施工中非常重要的一种图纸，它具有以下几点作用和意义：1.系统设计：PID图能够帮助工程师全面理解系统的工作流程，从而更好地进行系统设计。
2.施工指导：PID图可以作为施工现场的指导图，指导施工人员按照设计要求进行管道布置和仪表安装。
3.故障排除：PID图能够帮助维护人员迅速定位故障点，加快故障排除的速度。
4.标准化：PID图具有统一的符号规范，有利于不同工程师之间的交流和沟通。
PID图的基本元素PID图通常由以下几种基本元素组成：1.管道：用直线表示，代表流体传输的路径。
2.阀门：代表可控制流体流动的开关，通常用不同的符号表示不同类型的阀门。
3.泵：代表用来提供流体压力的设备。
4.仪表：用于监测和控制流体的参数，如压力、温度、流量等，常用各种符号表示。
5.传感器：用来感知环境参数，并将信号传送给控制系统。
6.控制器：根据传感器信号进行逻辑判断，并控制执行机构的动作。
7.执行机构：根据控制器的指令，执行相应的动作。
PID图的绘制规范为了让PID图更加清晰和易懂，通常需要遵循以下一些绘制规范：1.统一符号：PID图中使用的管道、阀门、仪表等符号应当符合行业规范，以避免误解和混淆。
2.清晰标注：对于每个元件，应当清晰标注其类型、规格、材质等信息，便于理解和识别。
3.逻辑连接：元件之间的连接关系应当清晰明了，避免出现错误连接导致整个系统不正常运行。
4.比例合理：PID图中的元件大小应当按照比例绘制，避免出现不合理的大小误解。
5.网络结构：对于复杂的PID图，应当采用合理的网络结构，将整个系统分层展示，便于理解和维护。
怎样学习PID流程图

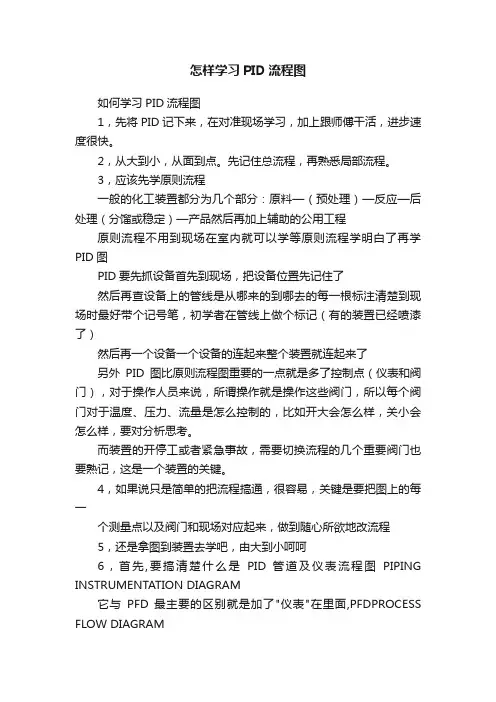

怎样学习PID流程图如何学习PID流程图1，先将PID记下来，在对准现场学习，加上跟师傅干活，进步速度很快。
