焊接接头超声检测
几种典型焊接接头的超声波检测分析
几种典型焊接接头的超声波检测分析摘要：在常规无损检测技术中，A型脉冲超声检测技术无疑是理论最复杂、操作技能要求最高的检测技术，只有充分学习理论基础，不断积累实践经验，才能对各种状态下的超声检测结果进行分析、判定。
本文旨在通过对几种常见焊接接头的超声波检测分析，来掌握超声检测技术在不同焊接接头中的特点。
关键词：超声检测技术；检测难点；反射回波1前言工业超声波检测在无损检测技术中占有举足轻重的地位，超声波检测理论更是博大精深。
超声波检测技术的实施不仅需要大量理论知识的支持，更需要一些行之有效的实践经验的总结，才能达到有效检测、精确判断的效果，从而为提升产品质量提供宝贵数据。
因此，掌握各种典型焊接接头超声检测的技术显得很有必要。
由于核电事业的高速发展，无损检测需求大大增加，核电无损检测人员更需要积累更多的经验，以对检测结果做出更准确判断，确保产品质量。
2超声波检测的优越性超声波检测，以其独特的优越性而成为最有效、最重要的无损检测方法之一。
主要具有以下优点：•穿透能力强，能对较大厚度范围内的工件进行内部探伤。
；•缺陷定位准确，返修成功率高，节省时间；•检测成本低、速度快，设备轻便，对人体及环境无影响。
适合各种时机、各种检测环境作业。
3超声波检测的难点超声波检测实施的难易程度主要与被检工件的接头型式有关，一般平板对接焊缝都比较容易，T型、K型、Y型接头及弧型接头相对较难。
需要超声检验人员具备足够的经验，灵活运用对比试块及模拟试件，才能对检测结果做出准确判断。
4超声检测的实际应用由于超声检测最终结果是一个相对尺寸，因此选择正确的参考标准是实现检测的基础。
世界各国都制定了各自的超声波检测标准，根据国情各有不同。
而在我们国家，各个行业之间也都有制定各自的超声检测标准，并且内容相差很大。
因此，要做好超声检测，必须要先熟悉各种各样的检测标准，根据具体产品的技术文件要求所规定的标准要求来确定检测参数。
下面对在实际检测中遇到的几种典型检测情况进行介绍。
管道焊接接头超声波检验技术规程
管道焊接接头超声波检验技术规程管道焊接接头超声波检验技术规程是一项非常重要的技术规范，它对于保障管道的安全运行具有至关重要的作用。
下面我们将从以下几个方面来详细介绍这项技术规范。
一、技术规范的背景和意义管道是现代工业生产中不可或缺的设备，而管道的安全运行对于保障生产的顺利进行和人民群众的生命财产安全具有至关重要的作用。
而管道的焊接接头是管道中最容易出现问题的部位，因此对于管道焊接接头的检验尤为重要。
超声波检验技术是一种非常有效的管道焊接接头检验方法，它可以对管道焊接接头进行全面、准确的检测，从而保障管道的安全运行。
二、技术规范的适用范围管道焊接接头超声波检验技术规程适用于各种类型的管道焊接接头的检验，包括对于直缝焊接接头、环缝焊接接头、对接焊接接头等各种类型的管道焊接接头进行检验。
三、技术规范的检验方法管道焊接接头超声波检验技术规程采用超声波检验技术进行检验。
具体的检验方法包括以下几个步骤：1. 准备工作：对于待检验的管道焊接接头进行清洗和除锈，确保检验表面的干净和光滑。
2. 检验设备：使用超声波检验设备对管道焊接接头进行检验，确保设备的正常运行和准确性。
3. 检验过程：将超声波探头放置在管道焊接接头上，通过超声波的反射和传播来检测管道焊接接头的缺陷和问题。
4. 检验结果：根据检验结果来判断管道焊接接头的质量和安全性，对于存在问题的管道焊接接头进行修复或更换。
四、技术规范的注意事项在进行管道焊接接头超声波检验技术规程时，需要注意以下几个事项：1. 检验设备的选择和使用需要符合相关的标准和规范，确保设备的准确性和可靠性。
2. 检验人员需要经过专业的培训和认证，具备相关的技术和知识。
3. 检验过程中需要注意安全，确保检验人员和设备的安全。
4. 对于检验结果需要进行准确的记录和归档，以备后续的参考和使用。
五、技术规范的意义和价值管道焊接接头超声波检验技术规程的实施，可以有效地保障管道的安全运行，减少管道事故的发生，保护人民群众的生命财产安全。
焊接接头的超声波检测技术
焊接接头的超声波检测技术超声波检测技术是一种非破坏性检测方法，广泛应用于工业领域的缺陷检测、质量控制和安全监测等方面。
在焊接接头检测中，超声波检测技术具有广泛的应用前景。
本文将介绍焊接接头超声波检测技术的原理、应用和未来发展前景。
一、原理焊接接头的缺陷包括裂纹、气孔、夹杂物、未熔合和过熔等。
超声波检测技术利用超声波在物质中传播的声波特性来探测物质内部的缺陷和不均匀性。
通过传输高频超声波束，在材料内部形成回波，在回波信号中检测缺陷的位置、大小和形状。
检测原理下图所示：（图1）超声波检测技术的实现需要超声波发射器、接收器和电子信号处理仪器等。
在焊接接头的检测中，超声波发射器将超声波通过焊接接头，超声波接收器接受信号，电子信号处理仪器通过计算回波信号的时差和强度准确地确定缺陷位置和形状。
二、应用1. 超声波检测技术广泛应用于焊接接头缺陷检测中，比如精密焊接、管道焊接、门窗焊接和车身焊接等领域。
2. 超声波检测技术被广泛应用于航空、石油、电力、冶金、汽车等各个领域的质量控制和安全监测中，以保证相关设备的安全性和可靠性。
3. 超声波检测技术能够使无法直接观察的材料内部缺陷显露无遗，使不良品得以及时检测和修复，提高了产品的可靠性和安全性。
4. 超声波检测技术在连续生产线上能够实现在线检测，无需停机，提高了生产效率。
三、未来发展前景超声波检测技术在焊接接头的检测中得到了广泛的应用，但是仍存在一些挑战和问题。
例如：信号噪声抑制、精度与灵敏度的提高、检测速度的提高等问题。
随着新材料的出现和生产工艺的改进，超声波检测技术的应用前景将更加广阔。
在未来，超声波检测技术将更加智能化、无损化和自动化，大幅提高生产效率和产品质量。
结语焊接接头的超声波检测技术是一种非破坏性的方法，具有广泛的应用前景。
本文介绍了焊接接头超声波检测技术的原理、应用和未来发展前景。
我们相信，在技术革新和实践探索的推动下，超声波检测技术将在焊接接头等领域展现出更加广阔的前景与美好的未来。
塑料超声焊接检测方法
塑料超声焊接检测方法一、概述塑料超声焊接是一种高效、环保的塑料连接技术，广泛应用于汽车、电子、包装、医疗等领域。
为了确保焊接质量，对焊接过程进行有效的检测是必不可少的。
本文将介绍塑料超声焊接的检测方法，包括外观检测、熔核检测和破坏性检测。
二、外观检测外观检测是最基础的检测方法，通过目视或非接触式光学检测设备检查焊接接头的外观质量。
主要观察焊接区域是否存在气泡、飞边、烧伤等明显缺陷。
这种检测方法简单直观，但容易受到主观因素的影响，因此需要经验丰富的检测员进行判断。
三、熔核检测熔核检测是通过检测焊接接头内部的熔核尺寸来判断焊接质量。
常用的熔核检测方法有X射线检测和超声波检测。
X射线检测可以直观地显示出焊接接头内部的熔核形状和尺寸，但成本较高且对操作员有一定的辐射风险。
超声波检测是通过向焊接接头发射超声波，然后分析反射回来的信号来判断熔核尺寸，具有无损、无辐射、成本低等优点。
四、破坏性检测破坏性检测是通过撕裂、拉伸等方式破坏焊接接头，观察其断裂位置和断裂方式来判断焊接质量。
常用的破坏性检测方法有拉伸强度测试和撕裂强度测试。
拉伸强度测试是将焊接接头进行拉伸，直到断裂，测量其最大拉伸力。
撕裂强度测试是将焊接接头进行撕裂，观察其撕裂的难易程度。
破坏性检测可以较为准确地反映焊接接头的实际强度，但具有破坏性，因此主要用于样品的初步筛选。
五、总结塑料超声焊接的检测方法主要包括外观检测、熔核检测和破坏性检测。
在实际应用中，应根据具体需求选择合适的检测方法，以确保焊接质量。
同时，为了提高焊接质量，还需要注意控制原材料的质量、焊接参数的优化以及操作员技能的培训等方面。
焊接接头超声波检测
9.2钢制承压设备对接焊接接头的超声检测921对接焊接接头超声检测JB/T4730.3-2005标准中规定，钢制承压设备对接焊接接头的超声检测技术等级分为A、B C三个检测级别。
超声检测技术等级选择应符合制造、安装、在用等有关规范、标准及设计图样规定。
1.A级检测A级检测技术适用于与承压设备有关的支承件和结构件焊接接头检测。
其技术要求如下：适用于母材厚度为8mm-46mm的对接焊接接头。
可用一种K值探头采用直射波法和一次反射波法在对接焊接接头的单面单侧进行检测。
一般不要求进行横向缺陷的检测。
2.B级检测B级检测技术适用于一般承压设备对接焊接接头的检测。
其技术要求如下：1)母材厚度为8mmr 46mn8寸，一般用一种K值探头采用直射波法和一次反射波法在对接焊接接头的单面双侧进行检测，如图9.2 (a)所示。
2)母材厚度大于46mn r 120mm寸，一般用一种K值探头采用直射波法在焊接接头的双面双侧进行检测，如受几何条件限制，也可在焊接接头的双面单侧或单面双侧采用两种K值探头进行检测。
3)母材厚度大于120mm至400mm 寸，一般用两种K值探头采用直射波法在焊接接头的双面双侧进行检测。
两种探头的折射角相差应不小于10°,如图9.2(b)所示。
图9.2 （a）单面双侧检测示意图图9.2（b）双面双侧检测示意图4）应进行横向缺陷的检测。
检测时，可在焊接接头两侧边缘使探头与焊接接头中心线成10°〜20°角作两个方向的斜平行扫查。
如焊接接头余高磨平，探头应在焊接接头及热影响区上沿着焊缝作正反两个方向的平行扫查。
3.C级检测C级检测技术适用于重要承压设备对接焊接接头检测。
采用C级检测时应将焊接接头的余高磨平。
其技术要求如下：1）母材厚度为8mm- 46mm寸，一般用两种K值探头采用直射波法和一次反射波法在焊接接头的单面双侧进行检测。
两种探头的折射角相差应不小于10°,其中一个折射角应为45°。

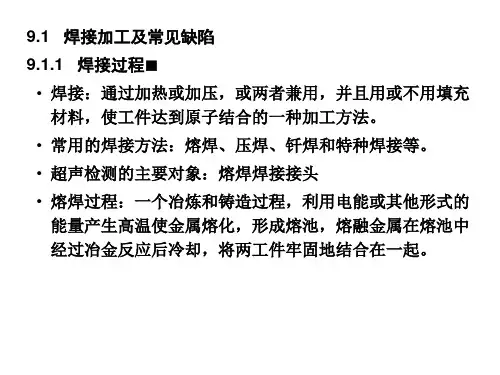

第9章-焊接接头超声检测A
• JB/T 4730.3-2005规定超声检测技术等级分为A、B、C 三个检测级别。
1. A级检测 • 适用于与承压设备有关的支承件和结构件焊接接头检测。 • 技术要求 ➢ 适用于母材厚度8～46mm的焊接接头检测。 ➢ 一般用一种K值探头，可采用直射法和一次反射法在 焊接接头的单面单侧进行检测。 ➢ 一般不要求进行横向缺陷的检测。
9.2.7 扫查方式● • 扫查的目的：寻找和发现缺陷。
• 锯齿形扫查 • 最常用的扫查方式，座位检测纵向缺陷的初始扫查方式。 • 作锯齿形扫查时，斜探头应垂直于焊缝中心线放置在检测 面上。
5. 母材的检测 • 焊缝的边缘母材内分层或夹层缺陷
➢ 影响声束传播路径。 ➢ 焊缝区域内的缺陷难以发现
• C 级检测的规定
➢ 在斜探头扫查声束通过的母材 区域，先用直探头检测是否有 影响斜探头检测结果的分层或 其他种类缺陷存在。
➢ 仅作记录，不属于对母材的验 收检测。
• 母材检测要点 ➢ 检测方法：接触式脉冲反射法，频率2~5MHz直探头。 ➢ 检测灵敏度：无缺陷处B2幅度为显示屏满刻度100%。 ➢ 记录要求：缺陷信号幅度超过满刻度20%的部位。
➢ 母材厚度120～400mm ※ 采用两种K值探头，采用直射法在焊接接头的双面双 侧进行检测。
※ 两种探头的折射角相差应不小于10°。 ➢ 对焊接接头及热影响区的横向缺陷进检测。 • 技术要求
➢ 将焊接接头的余高磨平，对焊接接头两侧斜探头扫查经过的 母材用直探头进行检测。
• 平板试块和设置灵敏度所用的试块的检测面测得的波幅不 超过1dB，可不考虑工件测材质衰减。
2. 传输损失差的测定
钢结构焊接接头超声波检测作业指导书
钢结构焊接接头超声波检测作业指导书钢结构在建筑工程中广泛使用，而钢构件之间的焊接则是连接关键。
焊接质量的好坏直接影响到钢结构建筑的安全性和稳定性。
为确保焊接质量，超声波检测是一种非常有效的方法。
本文将详细介绍钢结构焊接接头超声波检测的作业指导书，以确保焊接质量。
一、超声波检测原理超声波检测是一种利用超声波的特性来检测工件中缺陷或杂质的一种检测技术。
当超声波从材料表面传播进入材料内部时，它会与材料中的缺陷反射或散射。
超声波检测器将波形转换成图像，显示需要检测的部位。
如果波形显示有缺陷，则说明超声波遇到了缺陷区域。
建议选用A、B扫描或C扫描方式进行检测。
在A、B扫描模式中，超声波探头在被测结构上扫描，工作时需要对照标准进行扫描。
在C扫描模式下，超声波探头在被测物体中进行扫描，然后光电管或CRT显示扫描在X-Y平面内的分布情况。
二、操作步骤1.检测设备选型应使用检测灵敏度好、抗干扰性能高的超声波检测仪。
2.检测人员的选择需要具备一定的技能和才能。
建议选用持证或有实践经验的人员进行检测。
3.检测表面的预处理检测时应确保被测部位表面干净、光滑，无影响测量的质料和气泡。
4.探头的选择根据被测部位和超声波检测需要，正确选择探头及角度。
5.超声波检测能量及参数的选择应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数。
6.校准标准块校准前应先对所选探头进行空气校准，然后进行标准块的校准。
标准块应具有与被测材料相似的声速和材质。
7.检测作业在检测时，探头应与被测部位的表面垂直，探头面应与被检测材料表面紧密贴合。
在检测作业时，应具备抽检、全检、跳检等不同校验方法，严格按照规范、标准的数据记录方式和要求填写检测报告。
三、注意事项1.操作人员应持证或有实践经验；2.被测部位表面必须干净、光滑；3.探头选择合适，并严格校准探头；4.检测时应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数；5.严格遵守规范、标准的数据记录方式和要求填写检测报告。
焊接接头超声检测讲稿5-管座角焊缝的超声检测
五 管座角焊缝超声检测管座角焊缝的结构形式有插入式和安放式两种。
1 检测条件的选择：（1）探头 采用直探头检测时，由于筒体或接管表面为曲面，二者接触面小，为保证耦合，探头的尺寸不宜过大。
（2）试块 直探头检测用试块与锻件检测的平底孔试块相似。
试块材质、曲率半径、表面粗糙度与被检工件相同。
斜探头检测用试块与平板对接接头检测用试块相同。
2 检测原则在选择检测面和探头时应考虑到各种类型缺陷的可能性，并使声束尽可能垂直于该焊接接头结构的主要缺陷。
3 检测方式根据结构形式，管座角焊缝的检测有如下五种检测方式，可选择其中一种或几种方式组合实施检测。
检测方式的选择应由合同双方商定，并应考虑主要检测对象和几何条件的限制。
1） 在接管内壁采用直探头检测，见图1位置1。
2） 在容器内壁采用直探头检测，见图2位置1。
在容器内壁采用斜探头检测，见图1位置4。
3） 在接管外壁采用斜探头检测，见图2位置2。
4） 在接管内壁采用斜探头检测，见图1位置3和图2位置3。
5） 在容器外壁采用斜探头检测，见图1位置2。
图1 插入式管座角焊缝图2 安放式管座角焊缝3 管座角焊缝以直探头检测为主，必要时应增加斜探头检测的内容。
探头频率、尺寸应按标准5.1.4的规定执行，管座角焊缝斜探头的距离—波幅曲线灵敏度按表19的规定，直探头的距离—波幅曲线灵敏度按表1的规定。
表1 管座角焊缝直探头距离—波幅曲线的灵敏度评定线定量线判废线φ2mm平底孔φ3mm平底孔φ6mm平底孔4 几个问题：①标准规定检测方式的选择应由合同双方商定，执行起来是有困难的，有一定的随意性，因此应予以规定。
② 没有检测技术等级的要求，即应该针对不同技术等级有不同的检测方式组合。
③ 没有横向缺陷扫查的要求，这在考试时要注意，很重要。
④ 没有明确规定检测灵敏度所依据的工件厚度，同样也没有明确检测质量等级所依据的工件厚度。
因此这里规定或建议，对插入式接管角焊缝，工件厚度为筒体或封头厚度，对安放式接管角焊缝，工件厚度为接管厚度。
超声波焊接检验标准
超声波焊接检验标准超声波焊接是一种常见的金属焊接方法，通过超声波的振动作用于焊接材料，实现焊接的目的。
在实际应用中，对超声波焊接的质量进行检验是非常重要的，只有通过严格的检验标准，才能确保焊接接头的质量和可靠性。
因此，本文将围绕超声波焊接检验标准展开讨论。
首先，超声波焊接的检验标准包括焊接接头的外观质量、焊接强度、焊接密封性等多个方面。
在进行外观质量检验时，需要检查焊接接头的表面是否平整，是否存在气孔、裂纹等缺陷，以及焊接位置是否正确。
而在进行焊接强度检验时，需要通过拉力试验、剪切试验等方法，来检测焊接接头的强度是否符合要求。
此外，焊接接头的密封性也是需要进行检验的重要指标，可以通过气密性测试、压力测试等手段来进行检测。
其次，超声波焊接的检验标准还需考虑不同材料的焊接特性和要求。
对于不同材料的超声波焊接，其检验标准可能会有所不同。
例如，对于金属材料的超声波焊接，需要重点考虑焊接接头的强度和密封性；而对于塑料材料的超声波焊接，则需要重点考虑焊接接头的牢固度和外观质量。
因此，在制定超声波焊接检验标准时，需要充分考虑不同材料的特性和要求，以确保检验的全面性和准确性。
另外，超声波焊接的检验标准还需要考虑焊接设备和工艺参数的影响。
焊接设备的性能和工艺参数的选择对焊接接头的质量有着重要影响。
因此，在进行超声波焊接检验时，需要充分考虑焊接设备的性能指标和工艺参数的选择是否符合要求，以确保焊接接头的质量和可靠性。
总之，超声波焊接的检验标准是确保焊接接头质量的重要保障，只有严格遵循检验标准，才能确保焊接接头的质量和可靠性。
因此，在实际应用中，需要根据具体情况制定相应的检验标准，并通过严格的检验手段来确保焊接接头的质量符合要求。
希望本文对超声波焊接的检验标准有所帮助，谢谢阅读！。
焊缝检测仪工作原理
焊缝检测仪工作原理
焊缝检测仪是一种用于检测焊接接头质量的设备，它采用了多种检测原理来实现其功能。
下面是焊缝检测仪的几种常见工作原理：
1. 超声波检测：焊缝检测仪使用超声波探头对焊接接头进行扫描，通过测量超声波在材料中的传播速度和反射强度来检测焊缝的质量。
焊接接头中的缺陷或不良区域会导致超声波传播速度和反射强度的变化，从而可以通过分析超声波信号来判断焊缝的质量。
2. X射线检测：焊缝检测仪使用X射线束对焊接接头进行照射，然后通过检测透射X射线的强度来判断焊缝的质量。
焊
接接头中的缺陷或不良区域会导致透射X射线的强度的变化，从而可以通过分析X射线图像来判断焊缝的质量。
3. 磁粉检测：焊缝检测仪使用磁粉或磁感应线圈对焊接接头进行磁化，然后观察磁粉或检测线圈上的磁粉排列或磁感应线圈的信号来检测焊缝的质量。
焊接接头中的缺陷或不良区域会导致磁粉排列或磁感应线圈信号的变化，从而可以通过观察磁粉或分析磁感应线圈信号来判断焊缝的质量。
4. 红外热像检测：焊缝检测仪使用红外热像仪对焊接接头进行热像检测，即通过观察焊接接头表面的热分布情况来判断焊缝的质量。
焊接接头中的缺陷或不良区域会导致热分布的不均匀，从而可以通过观察热像图来判断焊缝的质量。
这些工作原理可以单独或者结合使用，根据不同的焊接接头类型和质量要求选择合适的方法进行检测。
通过对焊接接头进行准确的检测，焊缝检测仪可以帮助提高焊接接头的质量，避免因质量问题引起的安全事故或产品失效。
