MIDAS中支座的模拟
(整理)MIDAS支座模拟.
MIDAS中支座的模拟对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
在我们做的“多支座节点模拟”技术资料里，重点说明了多支座模拟的过程。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：板式橡胶支座的刚度计算式：单元局部坐标系X轴方向刚度：SDx=EA/L单元局部坐标系y ,z轴方向刚度：SDy =SDz=GA / L单元局部坐标系x轴方向转动刚度：SRx=GIp/L单元局部坐标系y.轴方向转动刚度：SRy=EIy/L单元局部坐标系y.轴方向转动刚度：SRz=EIz/L 式中：E、G为板式橡胶支座抗压、抗剪弹性模量；A为支座承压面积；Iy , Iz为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip 为支座抗扭惯性矩；L为支座净高。
最新MIDAS支座模拟
M I D A S支座模拟MIDAS中支座的模拟对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
在我们做的“多支座节点模拟”技术资料里，重点说明了多支座模拟的过程。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：板式橡胶支座的刚度计算式：单元局部坐标系X轴方向刚度：SDx=EA/L单元局部坐标系y ,z轴方向刚度： SDy =SDz=GA / L单元局部坐标系x轴方向转动刚度：SRx=GIp/L单元局部坐标系y.轴方向转动刚度：SRy=EIy/L单元局部坐标系y.轴方向转动刚度：SRz=EIz/L式中：E、G为板式橡胶支座抗压、抗剪弹性模量；A为支座承压面积；Iy , Iz为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip 为支座抗扭惯性矩；L为支座净高。

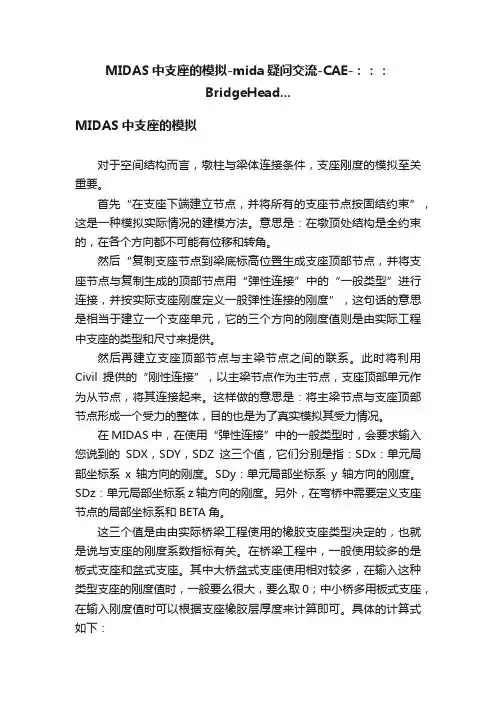

MIDAS中支座的模拟-mida疑问交流-CAE-：：：BridgeHead...
MIDAS中支座的模拟-mida疑问交流-CAE-：：：BridgeHead...MIDAS中支座的模拟对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：板式橡胶支座的刚度计算式：单元局部坐标系X轴方向刚度:SDx=EA/L单元局部坐标系y ,z轴方向刚度: SDy =SDz=GA / L单元局部坐标系x轴方向转动刚度:SRx=GIp/L单元局部坐标系y.轴方向转动刚度:SRy=EIy/L单元局部坐标系y.轴方向转动刚度:SRz=EIz/L式中:E、G为板式橡胶支座抗压、抗剪弹性模量；A为支座承压面积；Iy , Iz为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip为支座抗扭惯性知；L为支座净高。
MIDAS支座模拟
对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
该功能主要适用于梁单元(梁、柱)间的偏心设定。当梁单元间倾斜相交，用户要考虑节点刚域效
果时，需使用该功能进行设定。在主菜单中的模型>边界条件>刚域效果只能考虑梁柱直交时的效
果。
9.刚性连接
强制某些节点(从属节点)的自由度从属于某节点(主节点)。
包括从属节点的刚度分量在内的从属节点的所有属性(节点荷载或节点质量)均将转换为主节点的
然后再建立支座顶部节点与主梁节点之间的联系。此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。SDy：单元局部坐标系y轴方向的刚度。SDz：单元局部坐标系z轴方向的刚度。另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
Damper)、间隙(Gap)、钩(Hook)、滞后系统(Hysteretic
System)、铅芯橡胶支承隔震装置(Lead
MIDAS支座模拟
对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：板式橡胶支座的刚度计算式：单元局部坐标系X轴方向刚度:SDx=EA/L单元局部坐标系y ,z轴方向刚度: SDy =SDz=GA / L单元局部坐标系x轴方向转动刚度:SRx=GIp/L单元局部坐标系y.轴方向转动刚度:SRy=EIy/L单元局部坐标系y.轴方向转动刚度:SRz=EIz/L式中:E、G为板式橡胶支座抗压、抗剪弹性模量；A为支座承压面积；Iy , Iz 为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip为支座抗扭惯性知；L为支座净高。
midas支座的模拟方法
MIDAS中支座的模拟弹性连接刚性与刚性连接的区别1、概念解释：1）弹性连接是一种具有6个自由度，类似于梁单元的弹簧单元，弹性连接由两个节点构成，两节点的相对变形由弹性连接的刚度决定，其刚性连接的刚度为模型中最大刚度的100000倍，此时如果模型中人为定义了刚度很大的刚臂单元，则可能会因为弹性连接的刚度过大，导致计算奇异。
2）刚性连接是一种纯粹的边界条件，是节点自由度耦合的一种方式，一个刚性连接是由一个主节点，一个或多个从节点构成，从节点的约束内容与主节点相同，主从节点的相对位移由刚性连接的约束内容决定，如果约束内容只有平动自由度，则主从节点间无相对位移，如果约束内容既有平动自由度也有转动自由度，则主从节点因发生相同的转动位移而导致主从节点有相对的平动位移。
2、弹性连接定义多支座反力：注：如图所示，可以把端横梁定义成弹性连接的刚性，这样端部刚度越大，分配下部的支反力越均匀，如左边显示，三个支座反力均相等；而右边的单梁多支座的定义，计算结果就偏离实际情况，求出的中间支反力最大，这样的结果是错误，建议选用刚性连接的方法来定义单梁多支座。
3、刚性连接定义多支座反力：注：定义多支座反力，尽量选用刚性连接来做。
还有一个问题，用弹性连接的刚性容易出错，因为弹性连接的刚性取的是整个模型中最大刚度的10的5次方倍，如模型中有较大截面时，如承台截面时，在主梁与主塔之间连接，容易造成计算结果奇异；4、建议：1）对于普通模型，用两种方法模拟刚臂均可，对于模型中有大截面或者有大刚度单元时，建议采用刚性连接来处理，防止计算奇异。
2）弹性连接刚性，形象说就是一根“杆”，两者是由一根有形的杆相连接；刚性连接就是两个节点之间有“磁铁”左右，两者之间无刚度约束，而是自由度耦合的方式。
3）弹性连接在施工过程中可以任意激活钝化，刚性连接在施工过程中只能激活，不能钝化。
4）在利用midas做分析的时候，如果模拟满堂支架，建议刚度在10的6次方KN/m，如果定义支座轴向刚度，大概在106~107次KN/m左右。
迈达斯简支梁桥计算模型以及支座模拟
简支梁桥计算模型以及支座模拟简支梁计算示意图在现实状况中简支梁桥两端一般会采用支座或者直接放在墩柱台上，两端支承约束作用是一样的。
最理想做法是采用弹性连接模拟支座各个方向的约束刚度作用，但是计算模型边界条件为什么可以简化成铰支座约束自由度？首先回到结构力学中关于简支梁的定义，两端支座仅提供竖向约束，而不提供转角约束的支承结构。
简支梁为梁桥结构力学简化模型，属于静定结构，两端受铰支座约束，主要承受正弯矩作用，体系温变、混凝土收缩徐变、张拉预应力、支座沉降都不会在梁中产生附加内力。
有人说为了保证两端约束一致，考虑到支座主要是竖向支承作用，两端都采用可动铰结，只关注竖向挠度问题，那这样结构就没有水平约束，成为几何可变体系，不再是稳定结构。
另一方面如果两端都为固定铰支座，那么水平方向的约束就多了一个，变成超静定结构，结构在环境影响（体系温变、混凝土收缩徐变，预应力张拉）或变形影响（如支座沉降、组成材料尺寸偏差）下，结构内部会产生应力。
对于两端都是橡胶支座的梁桥在计算时可简化为一端固定铰结，另一端可动铰结的简支梁模型，三个约束刚好是无多余约束的稳定结构，按照简支梁简化模型进行结构受力计算，这样方便力学分析，虽然两端约束有所差异，但分析的结果与实际相符。
简支梁桥模型边界条件模拟一、采用自由度模拟边界条件一端固定铰接（约束Dx、Dy、Dz、Rx、Rz，释放Ry），一端可动铰接（约束Dy、Dz、Rx、Rz，释放Dx、Ry）。
二、采用弹性连接模拟边界条件首先“在支座底端建立节点，并将所有的支座底节点按固结约束”，这是一种模拟实际情况的建模方法。
在墩顶处结构是全约束的（D-ALL，R-all），即墩顶支座底在各个方向没有位移和转角。
然后“复制支座底节点到支座高度位置生成支座顶部节点，并将支座底节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”建立支座效应，三个方向的刚度值则是由实际工程中支座的类型和尺寸来确定。
支座模拟
MIDAS中支座的模拟 2008-07-22 21:43分类：默认分类字号：大中小对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
在我们做的“多支座节点模拟”技术资料里，重点说明了多支座模拟的过程。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：板式橡胶支座的刚度计算式：单元局部坐标系X轴方向（竖向）刚度:SDx=EA/L 单元局部坐标系y（顺桥向） ,z（横桥向）轴方向刚度: SDy =SDz=GA / L 单元局部坐标系x轴方向转动刚度:SRx=GIp/L 单元局部坐标系y.轴方向转动刚度:SRy=EIy/L 单元局部坐标系z.轴方向转动刚度:SRz=EIz/L式中:E、G为板式橡胶支座抗压、抗剪弹性模量；（G常温取1Mpa，E=5.4GS2）A为支座承压面积；Iy , Iz为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip为支座抗扭惯性值；L为支座净高。
midas支座的模拟方法
MIDAS中支座的模拟弹性连接刚性与刚性连接的区别1、概念解释：1）弹性连接是一种具有6个自由度，类似于梁单元的弹簧单元，弹性连接由两个节点构成，两节点的相对变形由弹性连接的刚度决定，其刚性连接的刚度为模型中最大刚度的100000倍，此时如果模型中人为定义了刚度很大的刚臂单元，则可能会因为弹性连接的刚度过大，导致计算奇异。
2）刚性连接是一种纯粹的边界条件，是节点自由度耦合的一种方式，一个刚性连接是由一个主节点，一个或多个从节点构成，从节点的约束内容与主节点相同，主从节点的相对位移由刚性连接的约束内容决定，如果约束内容只有平动自由度，则主从节点间无相对位移，如果约束内容既有平动自由度也有转动自由度，则主从节点因发生相同的转动位移而导致主从节点有相对的平动位移。
2、弹性连接定义多支座反力：注：如图所示，可以把端横梁定义成弹性连接的刚性，这样端部刚度越大，分配下部的支反力越均匀，如左边显示，三个支座反力均相等；而右边的单梁多支座的定义，计算结果就偏离实际情况，求出的中间支反力最大，这样的结果是错误，建议选用刚性连接的方法来定义单梁多支座。
3、刚性连接定义多支座反力：注：定义多支座反力，尽量选用刚性连接来做。
还有一个问题，用弹性连接的刚性容易出错，因为弹性连接的刚性取的是整个模型中最大刚度的10的5次方倍，如模型中有较大截面时，如承台截面时，在主梁与主塔之间连接，容易造成计算结果奇异；4、建议：1）对于普通模型，用两种方法模拟刚臂均可，对于模型中有大截面或者有大刚度单元时，建议采用刚性连接来处理，防止计算奇异。
2）弹性连接刚性，形象说就是一根“杆”，两者是由一根有形的杆相连接；刚性连接就是两个节点之间有“磁铁”左右，两者之间无刚度约束，而是自由度耦合的方式。
3）弹性连接在施工过程中可以任意激活钝化，刚性连接在施工过程中只能激活，不能钝化。
4）在利用midas做分析的时候，如果模拟满堂支架，建议刚度在10的6次方KN/m，如果定义支座轴向刚度，大概在106~107次KN/m左右。
MIDAS支座模拟精品文档6页
MIDAS中支座的模拟对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
在我们做的“多支座节点模拟”技术资料里，重点说明了多支座模拟的过程。
首先“在支座下端建立节点，并将所有的支座节点按固结约束”，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后“复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用“弹性连接”中的“一般类型”进行连接，并按实际支座刚度定义一般弹性连接的刚度”，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的“刚性连接”，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用“弹性连接”中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：板式橡胶支座的刚度计算式：单元局部坐标系X轴方向刚度：SDx=EA/L单元局部坐标系y ,z轴方向刚度：SDy =SDz=GA / L单元局部坐标系x轴方向转动刚度：SRx=GIp/L单元局部坐标系y.轴方向转动刚度：SRy=EIy/L单元局部坐标系y.轴方向转动刚度：SRz=EIz/L 式中：E、G为板式橡胶支座抗压、抗剪弹性模量；A为支座承压面积；Iy , Iz为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip 为支座抗扭惯性矩；L为支座净高。
最新midas入门支座模拟资料
MIDAS中支座的模拟弹性连接刚性与刚性连接的区别1、概念解释：1）弹性连接是一种具有6个自由度，类似于梁单元的弹簧单元，弹性连接由两个节点构成，两节点的相对变形由弹性连接的刚度决定，其刚性连接的刚度为模型中最大刚度的100000倍，此时如果模型中人为定义了刚度很大的刚臂单元，则可能会因为弹性连接的刚度过大，导致计算奇异。
2）刚性连接是一种纯粹的边界条件，是节点自由度耦合的一种方式，一个刚性连接是由一个主节点，一个或多个从节点构成，从节点的约束内容与主节点相同，主从节点的相对位移由刚性连接的约束内容决定，如果约束内容只有平动自由度，则主从节点间无相对位移，如果约束内容既有平动自由度也有转动自由度，则主从节点因发生相同的转动位移而导致主从节点有相对的平动位移。
2、弹性连接定义多支座反力：注：如图所示，可以把端横梁定义成弹性连接的刚性，这样端部刚度越大，分配下部的支反力越均匀，如左边显示，三个支座反力均相等；而右边的单梁多支座的定义，计算结果就偏离实际情况，求出的中间支反力最大，这样的结果是错误，建议选用刚性连接的方法来定义单梁多支座。
3、刚性连接定义多支座反力：注：定义多支座反力，尽量选用刚性连接来做。
还有一个问题，用弹性连接的刚性容易出错，因为弹性连接的刚性取的是整个模型中最大刚度的10的5次方倍，如模型中有较大截面时，如承台截面时，在主梁与主塔之间连接，容易造成计算结果奇异；4、建议：1）对于普通模型，用两种方法模拟刚臂均可，对于模型中有大截面或者有大刚度单元时，建议采用刚性连接来处理，防止计算奇异。
2）弹性连接刚性，形象说就是一根“杆”，两者是由一根有形的杆相连接；刚性连接就是两个节点之间有“磁铁”左右，两者之间无刚度约束，而是自由度耦合的方式。
3）弹性连接在施工过程中可以任意激活钝化，刚性连接在施工过程中只能激活，不能钝化。
4）在在利用midas做分析的时候，如果模拟满堂支架，建议刚度在10的6次方KN/m，如果定义支座轴向刚度，大概在106~107次KN/m左右。
MIDAS入门-支座模拟
MIDAS中支座的模拟弹性连接刚性与刚性连接的区别1、概念解释：1）弹性连接是一种具有6个自由度，类似于梁单元的弹簧单元，弹性连接由两个节点构成，两节点的相对变形由弹性连接的刚度决定，其刚性连接的刚度为模型中最大刚度的100000倍，此时如果模型中人为定义了刚度很大的刚臂单元，则可能会因为弹性连接的刚度过大，导致计算奇异。
2）刚性连接是一种纯粹的边界条件，是节点自由度耦合的一种方式，一个刚性连接是由一个主节点，一个或多个从节点构成，从节点的约束内容与主节点相同，主从节点的相对位移由刚性连接的约束内容决定，如果约束内容只有平动自由度，则主从节点间无相对位移，如果约束内容既有平动自由度也有转动自由度，则主从节点因发生相同的转动位移而导致主从节点有相对的平动位移。
2、弹性连接定义多支座反力：注：如图所示，可以把端横梁定义成弹性连接的刚性，这样端部刚度越大，分配下部的支反力越均匀，如左边显示，三个支座反力均相等；而右边的单梁多支座的定义，计算结果就偏离实际情况，求出的中间支反力最大，这样的结果是错误，建议选用刚性连接的方法来定义单梁多支座。
3、刚性连接定义多支座反力：注：定义多支座反力，尽量选用刚性连接来做。
还有一个问题，用弹性连接的刚性容易出错，因为弹性连接的刚性取的是整个模型中最大刚度的10的5次方倍，如模型中有较大截面时，如承台截面时，在主梁与主塔之间连接，容易造成计算结果奇异；4、建议：1）对于普通模型，用两种方法模拟刚臂均可，对于模型中有大截面或者有大刚度单元时，建议采用刚性连接来处理，防止计算奇异。
2）弹性连接刚性，形象说就是一根“杆”，两者是由一根有形的杆相连接；刚性连接就是两个节点之间有“磁铁”左右，两者之间无刚度约束，而是自由度耦合的方式。
3）弹性连接在施工过程中可以任意激活钝化，刚性连接在施工过程中只能激活，不能钝化。
4）在在利用midas做分析的时候，如果模拟满堂支架，建议刚度在10的6次方KN/m，如果定义支座轴向刚度，大概在106~107次KN/m左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MIDAS中支座的模拟
中支座的模拟2008-07-22 21:43
分类：默认分类
字号：大大中中小小
对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。
在我们做的多支座节点模拟技术资料里，重点说明了多支座模拟的过程。
首先在支座下端建立节点，并将所有的支座节点按固结约束，这是一种模拟实际情况的建模方法。
意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。
然后复制支座节点到梁底标高位置生成支座顶部节点，并将支座节点与复制生成的顶部节点用弹性连接中的一般类型进行连接，并按实际支座刚度定义一般弹性连接的刚度，这句话的意思是相当于建立一个支座单元，它的三个方向的刚度值则是由实际工程中支座的类型和尺寸来提供。
然后再建立支座顶部节点与主梁节点之间的联系。
此时将利用Civil提供的刚性连接，以主梁节点作为主节点，支座顶部单元作为从节点，将其连接起来。
这样做的意思是：将主梁节点与支座顶部节点形成一个受力的整体，目的也是为了真实模拟其受力情况。
在MIDAS中，在使用弹性连接中的一般类型时，会要求输入您说到的SDX，SDY，SDZ这三个值，它们分别是指：SDx：单元局部坐标系x 轴方向的刚度。
SDy：单元局部坐标系y轴方向的刚度。
SDz：单元局
部坐标系z轴方向的刚度。
另外，在弯桥中需要定义支座节点的局部坐标系和BETA角。
这三个值是由由实际桥梁工程使用的橡胶支座类型决定的，也就是说与支座的刚度系数指标有关。
在桥梁工程中，一般使用较多的是板式支座和盆式支座。
其中大桥盆式支座使用相对较多，在输入这种类型支座的刚度值时，一般要么很大，要么取0；中小桥多用板式支座，在输入刚度值时可以根据支座橡胶层厚度来计算即可。
具体的计算式如下：
板式橡胶支座的刚度计算式：
单元局部坐标系X轴方向刚度:SDx=EA/L
单元局部坐标系y ,z轴方向刚度: SDy =SDz=GA / L
单元局部坐标系x轴方向转动刚度:SRx=GIp/L
单元局部坐标系y.轴方向转动刚度:SRy=EIy/L
单元局部坐标系y.轴方向转动刚度:SRz=EIz/L
式中:E、G为板式橡胶支座抗压、抗剪弹性模量；A为支座承压面积；Iy , Iz为支座承压面对局部坐标轴y、z的抗弯惯性矩；Ip为支座抗扭惯性知；L为支座净高。
固定盆式支座以较大的刚度约束板体的位移而放松对转动的约束，因此模拟在墩顶设置一个横、纵、竖二维抗压、抗剪的大值，各方向抗弯的小值.即SDx=SDy=SDz=无穷大，而SRx=SRy=SRz=0的一个弹性连接。
