电流互感器的选择
电流互感器选择和应用原则
电流互感器选择和应用原则一、电流互感器的选择原则：1.测量范围：根据实际需求确定电流互感器的测量范围，应略大于系统的额定电流，以确保能够容纳可能出现的过载电流。
2.准确度：电流互感器的准确度对于测量结果的可靠性至关重要，应根据系统的要求选择适当的准确度等级。
3.频率特性：根据实际工作频率确定电流互感器的频率特性，以确保其能够在工作频率范围内保持准确可靠的测量。
4.绝缘性能：电流互感器应具有良好的绝缘性能，能够在额定电压下正常工作，并能够抵御电弧和电击等危险。
5.耐受过载能力：电流互感器应具有良好的耐受过载能力，能够在短时间内承受额定电流的几倍甚至更高的电流，以确保系统的安全运行。
6.防护等级：根据实际工作环境确定电流互感器的防护等级，以确保其能够在恶劣的环境条件下正常工作。
7.安装方式：根据实际安装条件确定电流互感器的安装方式，包括固定式、插入式和分体式等，以满足实际需求。
二、电流互感器的应用原则：1.安全性：电流互感器应安全可靠地运行，能够提供准确的电流测量结果，并能够及时发现和报警系统中可能存在的故障和危险。
2.经济性：电流互感器的选用和应用应符合经济性原则，既要满足系统的要求，又要尽可能降低成本和节约能源。
3.稳定性：电流互感器应具有良好的稳定性，能够在长期运行中保持准确可靠的测量，不受环境因素和时间变化的影响。
4.适配性：电流互感器的选用和应用应与系统的其他设备和元件相适应，能够与其正常配合运行，并能够满足系统的整体要求。
5.可维护性：电流互感器应具有良好的可维护性，能够方便地进行检修和维护，并能够及时替换故障部件，以确保其长期的可靠运行。
电流互感器的选择和应用原则是为了确保其能够满足系统的要求，并能够准确、可靠地测量电流。
通过合理选择电流互感器的测量范围、准确度、频率特性、绝缘性能、耐受过载能力、防护等级和安装方式等，以及合理应用电流互感器的安全性、经济性、稳定性、适配性和可维护性等原则，能够提高系统的运行效率和安全性，降低故障率和维护成本，从而保障电力系统的稳定运行和电能计量的准确性。
电流电压互感器的正确选择和使用
电流电压互感器的正确选择和使用电流电压互感器是一种用于测量电流和电压的设备，广泛应用于电力系统中。
正确选择和使用电流电压互感器对于电力系统的正常运行和安全性至关重要。
下面将从选择互感器类型、额定参数、安装位置和使用注意事项等方面进行详细介绍。
一、选择互感器类型1.电流互感器类型选择：根据测量电流的大小，选择合适的电流互感器类型。
一般分为小电流互感器和大电流互感器两种类型。
小电流互感器适用于测量小电流，具有较高的精度和灵敏度。
大电流互感器适用于测量大电流，具有较高的额定电流和耐受能力。
2.电压互感器类型选择：根据测量电压的大小和电力系统的要求，选择合适的电压互感器类型。
一般分为带绝缘套管和不带绝缘套管两种类型。
带绝缘套管的电压互感器适用于高电压系统，能够提供良好的绝缘性能。
不带绝缘套管的电压互感器适用于低电压系统，具有较高的测量精度。
二、额定参数选择1.电流互感器额定电流选择：根据电力系统的负荷特点和测量需求，选择合适的电流互感器额定电流。
额定电流应略大于系统最大负荷电流，以确保测量精度和设备的安全性。
2.电压互感器额定电压选择：根据电力系统的电压等级和测量需求，选择合适的电压互感器额定电压。
额定电压应略大于系统最高电压，以确保测量精度和设备的安全性。
三、安装位置选择1.电流互感器安装位置选择：电流互感器应安装在电力系统中的主要电流回路上，以保证对整个电流的准确测量。
一般选择在电源侧或负载侧的主要电缆上安装。
2.电压互感器安装位置选择：电压互感器应安装在电力系统中的主要电压回路上，以保证对整个电压的准确测量。
一般选择在电源侧或负载侧的主要开关设备上安装。
四、使用注意事项1.定期检查和校验：定期检查和校验互感器的工作状态和准确度，以确保测量结果的可靠性和准确性。
2.防止过载：互感器在使用过程中应避免超过其额定电流或电压，以防止设备的损坏和测量结果的失真。
3.防止温度过高：互感器在使用过程中应避免长时间高温工作，以保证设备的安全性和寿命。
电流互感器的选择
电流互感器的选择
1、流互感器选择与检验的原则
1)电流互感器额定电压不小于装设点线路额定电压；
2)依据一次负荷计算电流Ic选择电流互感器变比；
3)依据二次回路的要求选择电流互感器的精确度并校验精确度；
4)校验动稳定度和热稳定度。
2、电流互感器变流比选择
电流互感器一次额定电流I1和二次额定电流I2之比，称为电流互感器的额定变流比，用K表示。
K＝I1／I2≈N2／N1。
式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。
一般配电用的电流互感器一次侧标准额定电流等级为20A、30A、40A、50A、75A、100A、150A等多种规格，二次侧额定电流通常为1A或5A。
一般状况下，计量用电流互感器变流比的选择应使其一次额定电流I1不小于线路中的负荷电流(即计算Ic)。
如线路中负荷计算电流为350A，则电流互感器的变流比K应选择400／5。
爱护用的电流互感器为保证其精确度要求，可以将变比选得大一些。
3、电流互感器精确度选择及校验
所谓精确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。
我国电流互感器的精确度和误差限值如表1所示，对于不同的测量仪表，应选用不同精确度的电流互感器。
精确度选择的原则：计费计量用的电流互感器其精确度为0．2～0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证精确度误差不超过规定值，一般还校验电流互感器二次负荷(伏安)，互感器二次负荷S2不大于额定负荷S2n，所选精确度才能得到保证。
精确度校验公式：S2≤S2n。
表1 电流互感器精确级和误差限值。

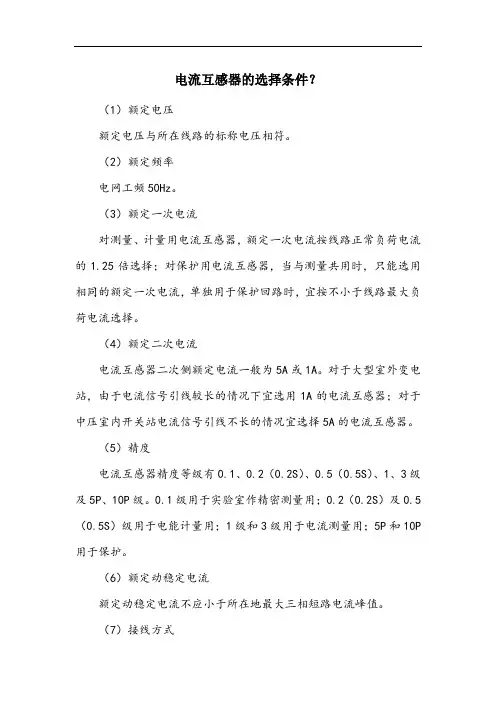

电流互感器的选择条件
电流互感器的选择条件？
（1）额定电压
额定电压与所在线路的标称电压相符。
（2）额定频率
电网工频50Hz。
（3）额定一次电流
对测量、计量用电流互感器，额定一次电流按线路正常负荷电流的1.25倍选择；对保护用电流互感器，当与测量共用时，只能选用相同的额定一次电流，单独用于保护回路时，宜按不小于线路最大负荷电流选择。
（4）额定二次电流
电流互感器二次侧额定电流一般为5A或1A。
对于大型室外变电站，由于电流信号引线较长的情况下宜选用1A的电流互感器；对于中压室内开关站电流信号引线不长的情况宜选择5A的电流互感器。
（5）精度
电流互感器精度等级有0.1、0.2（0.2S）、0.5（0.5S）、1、3级及5P、10P级。
0.1级用于实验室作精密测量用；0.2（0.2S）及0.5（0.5S）级用于电能计量用；1级和3级用于电流测量用；5P和10P 用于保护。
（6）额定动稳定电流
额定动稳定电流不应小于所在地最大三相短路电流峰值。
（7）接线方式
二次侧接线方式根据用途可选择单相式，两相不完全星形联结，三相星形联结。
对于中性点不接地系统采用两相不完全星形联结，装两只电流互感器；对于中性点直接接地系统采用三相星形联结，装三只电流互感器；对于单相式接法应用较少。
电流互感器选择
电流互感器选择
选择电流互感器时，需要考虑以下因素：
1. 额定电流：根据被测电路的最大电流值选择适当的额定
电流。
互感器的额定电流应略大于被测电路的最大电流，
以确保测量的准确性和稳定性。
2. 精度级别：电流互感器的精度级别通常表示为类别或百
分比。
常见的精度级别有0.2、0.5、1等。
选择适当的精度级别取决于测量要求的准确性。
3. 周围环境：根据实际应用环境选择适合的互感器。
例如，如果环境温度较高，应选择能够在高温条件下正常工作的
互感器。
4. 安装方式：电流互感器可以选择夹式、穿戴式或底座式
等不同的安装方式，根据实际需求选择合适的安装方式。
5. 额定电压：根据被测电路的额定电压选择适当的互感器。
互感器的额定电压应略大于被测电路的额定电压，以确保
安全性和稳定性。
6. 通信接口：一些互感器具有通信接口，可以与其他设备
进行数据传输和监控。
根据需要选择是否需要此功能。
7. 节约空间：如果空间有限，可以选择体积较小的互感器
来节省空间。
最后，根据项目预算考虑选择适当的价格范围。
一文看懂电流互感器选型原则和方法及使用方法
一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。
2、变比应根据一次负荷计算电流IC选择电流互感器变比。
电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。
其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。
一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。
如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。
保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。
下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。
为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。
准确度校验公式：S2≤S2n。
二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。
式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。
设互感器到仪表单向长度为L1，。
电流互感器的选择(1)
电流互感器的选择引言电流互感器是一种常见的电气设备，用于测量电路中的电流。
在工业和电力系统中，准确测量电流至关重要。
选择合适的电流互感器对于确保系统的安全性和可靠性至关重要。
本文将介绍电流互感器的选择原则和常见类型，并提供一些选择电流互感器的注意事项。
选择原则1. 测量范围电流互感器的测量范围是选择的关键因素之一。
首先，要确定需要测量的电流范围，以确保选择的电流互感器可以覆盖所需测量范围。
如果电流互感器的量程超出所需范围，可能会导致测量不准确或造成设备故障。
2. 精度要求根据应用的需求，确定所需的精度要求。
电流互感器的精度通常以百分比来表示。
更高的精度通常意味着更高的成本，因此需要权衡成本和精度之间的关系。
3. 安装空间和型号选择选择适合安装空间的电流互感器非常重要。
根据可用空间和安装要求，选择合适的电流互感器型号。
一般来说，有直插式、夹式和分体式等不同形式的电流互感器可供选择。
4. 额定电流和负载能力根据电路的负载要求和额定电流，选择电流互感器的负载能力。
负载能力是指电流互感器能够承受的最大负载电流。
如果负载能力不足，可能会导致电流互感器过载并损坏。
5. 耐久性和环境要求考虑应用环境对电流互感器的影响。
有些应用环境可能存在高温、高湿度、腐蚀等问题，需要选择具有适当耐久性的电流互感器。
常见类型1. 开口式电流互感器开口式电流互感器是一种非接触式电流互感器，通过将电流导线通过电流互感器的开口中来测量电流。
开口式电流互感器具有安装方便、无需破坏电路和高安全性的特点，常用于电力系统中进行电流测量。
2. 分体式电流互感器分体式电流互感器由两部分组成：一部分是电流变送器，另一部分是电流互感器。
电流变送器可以远离电流互感器，将测量信号传输到其他位置进行分析和控制。
这种类型的电流互感器常用于需要远程信号传输的应用。
3. 夹式电流互感器夹式电流互感器是一种用夹子形式直接夹在测量电缆上的形式。
夹式电流互感器具有简单、便携和易于安装的特点，广泛应用于检修和维护现场。
电流互感器选型原则和方法
电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。
它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。
因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。
本文将从以下几个方面介绍电流互感器选型原则和方法。
二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。
例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。
2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。
一般来说，精度越高的电流互感器价格越贵。
因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。
3.安装方式在选择电流互感器时，需要考虑其安装方式。
一般来说，有固定式和插入式两种安装方式。
固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.环境条件在选择电流互感器时，需要考虑其工作环境。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。
一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。
三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。
一般来说，应根据实际需求来确定额定电流。
例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。
2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。
一般来说，有0.5、1、3等精度等级可供选择。
应根据实际需求来确定最佳精度等级。
3.确定安装方式在确定精度等级后，需要考虑安装方式。
一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。
4.确定环境条件在确定安装方式后，需要考虑环境条件。
例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。
电流互感器的选型及实验
中国国电
CHINA GUODIAN
ቤተ መጻሕፍቲ ባይዱ
TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路 平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流 分量的快速衰减。在额定电流和负载下，其电流误差不大于 ±1％，相位差为1度，在短路全过程中，在电流互感器额定 准确级范围内，其瞬间最大电流误差不超过额定二次对称短 路电流峰值的7.5%，电流过零时相位差不大于4.5度。 TPZ：电流互感器环形铁芯中带较大气隙，气隙长度约为磁 路平均长度的0.1%，由于气隙使铁芯不易饱和，特别适合快 速重合闸。间隙大，剩磁可以忽略，铁芯磁化曲线线性度好 ，二次回路时间常数小，对交流分量的传变性能好，但是传 变直流分量能力差。 500KV线路保护用的互感器一般选用TPY级暂态型互感器。
中国国电
CHINA GUODIAN
中国国电
CHINA GUODIAN
试验方法 试验接线如图所示：
中国国电
CHINA GUODIAN
试验前应将电流互感器二次绕组引线和接地线均拆 除。试验时，一次侧开路，从电流互感器本体二次 侧施加电压，可预先选取几个电流点，逐点读取相 应电压值。通入的电流或电压以不超过制造厂技术 条件的规定为准。当电压稍微增加一点而电流增大 很多时，说明铁芯已接近饱和，应极其缓慢地升压 或停止试验。试验后，根据试验数据绘出伏安特性 曲线。
中国国电
CHINA GUODIAN
中国国电
CHINA GUODIAN
对于0.2S和0.5S级测量用电流互感器，在二次负 荷欧姆值为额定负荷值的25% -100%之间 任 一 值 时，其额定频率下的电流误差和相位误差不 应超过下表所列限值
电流互感器选型
电流互感器选型
选择电流互感器时需要考虑以下几个因素：
1. 测量范围：根据需要测量的电流范围选择合适的互感器。
确保互感器的额定测量范围覆盖了实际测量电流的最大值。
2. 精度要求：根据测量精度的要求选择合适的互感器。
互
感器的精度一般以类别或百分比表示，例如0.2级或0.5%。
3. 安装方式：根据现场安装的条件选择合适的安装方式，
常见的安装方式有穿芯式、带壳式、母线式等。
4. 外形尺寸：根据现场安装空间的限制选择合适的互感器
外形尺寸。
5. 额定电流：根据被测电流的额定值选择合适的互感器，
确保互感器的额定电流符合实际应用需求。
6. 防护等级：根据现场工作环境的要求选择合适的防护等级，以确保互感器的安全可靠工作。
7. 频率响应：根据被测电流的频率范围选择合适的互感器，确保互感器在指定频率范围内有良好的响应。
综合考虑以上因素，选择适合的电流互感器能够确保测量
的准确性和可靠性。
电流互感器选择原则
电流互感器选择原则如下：
1.测量范围：电流互感器的测量范围应该与所需测量电流的范围
匹配。
通常，测量电流的范围应该在电流互感器额定测量范围的50%至100%之间。
2.准确度：电流互感器的准确度应该符合所需的精度要求。
通常，
电流互感器的准确度在0.1%至1%之间。
3.负载：选择电流互感器时需要考虑其负载容量。
如果电流互感
器的输出连接到重负载设备上，应该选择具有足够负载容量的电流互感器。
4.环境条件：电流互感器应该适用于所处的环境条件，包括温度、
湿度、震动和腐蚀等因素。
如果所处环境条件恶劣，应该选择具有防护措施的电流互感器。
5.安装方式：电流互感器的安装方式应该与所需的应用场景相匹
配。
常见的安装方式包括开放式、封闭式和高压式等。
6.成本：最后，选择电流互感器时需要考虑其成本。
应该选择价
格适中、性能稳定可靠、安装和维护方便的电流互感器。
电流互感器的选择
电流互感器的选择一．一次额定电流的选择在选择电流互感器的一次额定电流时，要满足以下条件：1）电流互感器的一次额定电流应大于回路可能出现的最大负荷电流；2）应满足短时热稳定，动稳定电流的要求；3）由同一母线引出的各回路，电流互感器的变比应尽可能一致；4）应与国标的一次电流标准一致，尽量不采用非标；二．二次额定电流的选择GB1208-87 规定的电流互感器二次电流为1A和5A.在相同一次额定电流，相同额定输出容量的情况下，电流互感器二次电流为1A或5A，其结构和特性有较大的不同，采用1A比采用5A的电流互感器匝数大5倍，二次绕组匝数大5倍，开路电压高，内阻大，励磁电流小，制造难度大，价格高。
但采用1A可以大幅降低电缆的有功损耗，在相同条件下，可增加电流回路的允许长度。
在不更换电流互感器的情况下，如何改变电流互感器变比1）采用双变比的互感器。
这种电流互感器有两个一次绕组，通过一次绕组接成串联或并联来改变其变比。
例如：一台有两个一次绕组额定电流各为600A的电流互感器，当两绕组并联，变比为1200/5;而当两绕组串联时，变比为600/5.2) 在电流互感器有二次绕组设有分接头，设分接头后，变比即改变，电流互感器的输出容量也改变。
变比减小，容量也减小。
在改变变比时，要校核输出容量是否满足要求。
3）电流互感器额定输出容量的选择电流互感器额定输出容量是指额定一次电流，额定变比的条件下，保证所要求的准确级，所能输出的最大容量（伏安数）。
A 测量用电流互感器的容量选择(略)B 保护用电流互感器的容量选择:（省略）C 当电流互感器的实际负荷已经超过允许值，可采取以下措施解决：原因：a.选择大容量的电流互感器；b.加大二次回路的截面积，减小Z L;c.改变电流互感器二次回路的接线方式，例如将三角形接线改为星形接线；d.加大电流互感器一次额定电流；e 将同一电流互感器的两个二次绕组串联；三准确度的要求A 测量用电流互感器的准确度要求测量用电流互感器的准确等级分为：0.1、0.2、0.5、13、5等六个标准。
如何选择电流互感器
如何选择电流互感器
选择电流互感器时，应考虑的问题常见有以下几点：(1) -次侧额定电流。
一次侧额定电流通常应为正常运行时负载电流的1~1.3倍。
(2)额定电压。
额定电压应为0.5kV或0.66kV。
(3)精度等级。
若用于测量，应选用精度等级0.5级或0.2级；若负载电流变化较大，或正常运行时负载电流低于电流互感器一次侧额定电流30%，应选用0.5级。
(4)匝数和变比。
可依据实际需要确定变比和匝数。
(5)型号规格。
当依据供电线路一次负荷电流确定变比后，再依据实际安装状况确定型号。
(6)额定容量。
电流互感器二次额定容量要大于实际二次负载．实际二次负载应为25%～100%_次额定容量。
容量打算二次侧负载阻抗，负载阻抗又影响到测量或掌握的精度。
负载阻抗主要受测量仪表和继电器线圈电阻、电抗及接线接触电阻、二次连接导线电阻的影响。
在实际应用中，若电动机的过载爱护装置需接至电流互感器，应将计量（掌握）装置与爱护装置分开，以免影响爱护的牢靠性。
1。
!!!电流互感器和电压互感器选择及计算导则
电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量电流和电压的变化情况。
在选择和计算电流互感器和电压互感器时，需要考虑多个因素，如测量范围、精度、负载容量、绝缘能力等。
本文将详细介绍电流互感器和电压互感器的选择和计算导则。
1.电流互感器的选择电流互感器用于测量电流的大小。
在选择电流互感器时，需要考虑以下因素：1.1测量范围：根据所需测量电流的大小，选择适合的互感器测量范围。
互感器的测量范围应该大于需要测量的电流范围，通常选择测量范围的1.2倍左右。
1.2精度等级：根据精度要求选择合适的互感器精度等级。
常见的精度等级有0.1级、0.2级、0.5级等，精度等级越高，测量准确度越高。
1.3载流能力：根据被测电路的负载情况选择互感器的载流能力。
互感器的负载能力应大于被测电流的负载能力，以确保测量的准确性和稳定性。
1.4绝缘能力：根据电路的绝缘要求选择互感器的绝缘能力。
互感器的绝缘等级应满足被测电路的绝缘要求，以确保测量过程中的安全性。
2.电流互感器的计算选择合适的电流互感器后，需要进行计算以确定电流互感器的技术参数，如一次参数、二次参数和差动系数等。
以下是电流互感器的计算导则：2.1一次参数计算：一次参数包括一次电流（I1）、一次电流相位（Φ1）和一次负载电阻（Rl）。
根据被测电流的最大值和测量精度要求，计算一次电流的大小，并确定一次电流的相位。
根据一次电流和负载电阻的关系，计算一次负载电阻的大小。
2.2二次参数计算：二次参数包括二次电流（I2）、二次电流相位（Φ2）和二次负载电阻（Rt）。
根据一次电流、一次负载电阻和互感器的变比关系，计算二次电流的大小。
根据二次电流和负载电阻的关系，计算二次负载电阻的大小。
根据测量精度要求，确定二次电流的相位。
2.3差动系数计算：差动系数（Kd）是互感器计算和测量中的重要参数，用于评估互感器的性能。
差动系数表示二次侧电流和一次侧电流的比值，计算公式为：Kd=I2/I1、根据实际测量和计算结果，确定互感器的差动系数。
电流互感器选用技巧
电流互感器选用技巧
电流互感器是一种用于测量电流的传感器，常用于电力系统中的电流监测和保护。
选用电流互感器时，需要考虑以下几个方面：
1. 额定电流：电流互感器的额定电流应与被测电路的额定电流相匹配，一般选择略大于被测电流的额定电流。
2. 精度等级：根据实际需要选择电流互感器的精度等级，一般有 0.2、0.5、1.0 等精度等级可供选择。
3. 一次侧绕组匝数：一次侧绕组匝数越多，电流互感器的灵敏度越高，但同时也会增加误差。
4. 二次侧负载：电流互感器的二次侧负载应小于其额定负载，以保证测量精度。
5. 安装方式：根据实际安装环境选择电流互感器的安装方式，如固定式、插入式、母线式等。
6. 绝缘等级：根据使用环境的电压等级选择电流互感器的绝缘等级，以保证安全可靠。
7. 品牌和价格：选择知名品牌的电流互感器，以保证质量和售后服务。
同时，也要考虑价格因素，选择性价比较高的产品。
总之，选用电流互感器时需要综合考虑以上因素，根据实际情况进行选择。
如果有特殊要求，还可以向厂家咨询定制。
电流互感器的参数选择计算方法
电流互感器的参数选择计算方法1. 额定电流（Rated Current）：额定电流是指电流互感器所能承受的最大电流值，也是电流互感器的设计参数之一、通常情况下，额定电流要大于被测电路的最大电流，以确保测量的准确性和设备的安全运行。
2. 精度等级（Accuracy Class）：精度等级是描述电流互感器输出信号与实际电流值之间的误差范围的参数。
一般来说，电流互感器的精度等级分为0.1、0.2、0.5、1和3等级，数字越小，表示测量的精度越高。
选择精度等级时需综合考虑被测系统的要求和成本因素。
3. 额定热负荷（Rated Thermal Load）：额定热负荷是指电流互感器所能承受的最大热负荷或工作温度上限。
热负荷与电流互感器的结构、材料和散热设计有关，对于长时间工作或高负荷工作环境下，需要选择具有较高额定热负荷的电流互感器。
4. 频率响应（Frequency Response）：频率响应是指电流互感器对输入电流频率的响应能力。
一般来说，电流互感器在额定频率下的频率响应应满足一定的误差范围，常见的额定频率为50Hz或60Hz。
5. 额定电压（Rated Voltage）：额定电压是指电流互感器所能承受的最大电压值。
电流互感器的额定电压应大于被测电路的工作电压，以保证电路的安全性和准确性。
6. 额定绝缘水平（Rated Insulation Level）：额定绝缘水平是指电流互感器的绝缘能力，即其在额定电压下能承受的最大电压值。
额定绝缘水平影响着电流互感器的绝缘性能和工作寿命，应根据实际工作环境选择合适的额定绝缘水平。
在实际应用中，根据被测电路的特点和测量要求，选择合适的电流互感器参数主要通过计算和分析来确定。
以下是一种常见的电流互感器参数计算方法的示例：1.计算额定电流：根据被测电路的最大电流值确定电流互感器的额定电流。
一般来说，额定电流应大于被测电路的最大电流，通常选择额定电流为被测电路最大电流的1.2倍。
电流互感器的选择
电流互感器的选择[6]（1）110kV 侧电流互感器的选择 ①型号的选择选择LVQB-1102W 型S 6F 气体绝缘电流互感器，其参数如下：表4.8 所选电流互感器技术数据电流互感器 额定电压)(kA U n 额定电流)(A I n 短时热稳定电流t I （kA ）耐受冲击电流)(max kA iLVQB-1102W110150050115②按额定电流选择根据该水电站主变压器容量为2 ⨯50＋100＝200MV A ，其额定电压为110kV ，则主变压器110kV 侧的工作电流为A 11021103200051=⨯⨯.，所选电流互感器一次额定电流为1500A ，满足该水电站一次负荷电流变化的要求。
③按动稳定校验LVQB-1102W 型电流互感器的动稳定电流为max i ＝115kA,大于该水电站110kV 侧短路时的冲击电流kA i sh 90418.=,满足动稳定要求。
④按热稳定校验LVQB-1102W 型电流互感器热稳定电流为t I ＝50kA ，大于该水电站110kV ,侧短路时的稳定电流7.152kA ，满足热稳定要求。
（2）10.5kV 发电机出口处电流互感器的选择 ①型号的选择选择LZZBJ9-12/175b/2s 型电流互感器，其参数如下：表4.9 所选电流互感器技术数据电流互感器 额定电压)(kA U n额定电流)(A I n 短时热稳定电流t I （kA ） 耐受冲击电流)(max kA iLZZBJ9-12/175b/2s10.5315080160②按额定电流选择根据发电机的容量47.368MV A, 其额定电压为10.5kV ，则发电机出口处的工作电流为A 2735510336847051=⨯⨯...，所选电流互感器一次额定电流为3150A ，满足该水电站一次负荷电流变化的要求。
③按动稳定校验LZZBJ9-12/175b/2s 型电流互感器的动稳定电流为max i ＝160kA,大于该水电站发电机出口处的冲击电流kA i sh 979126.=，满足动稳定要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器的选择
电流互感器的选择和配置应按下列条件:
(1)形式的选择：根据安装的地点及使用条件，选择电流互感器的绝缘结构、安装方式、一次绕组匝数等。
对于6-20KV 屋内配电装置，可采用瓷绝缘结构和树脂浇注绝缘结构的电流互感器。
对于35KV 及以上配电装置，一般采用油浸式瓷箱式绝缘结构的独立式流互感器。
有条件时，应尽量采用套管式电流互感器。
选用母线式互感器时，应该校核其窗口允许穿过的母线尺寸。
(2)额定电压：电流互感器一次回路额定电压不应低于安装地点的电网额定电压，即：U c ≥U e
(3)额定电流：电流互感器一次回路额定电流不应小于所在回路的最大持续工作电流，即: I le >I gmax
(4)准确等级:要先知道电流互感器二次回路所接测量仪表的类型及对准确等级的要求，并按准确等级要求高的表计来选择。
(5)二次负荷的效验:互感器按选定准确级所规定的额定容量S 2N 应大于或等二次侧所接负荷 ，即 S 2e ≥S 2
其中 S 2 =I 2e Z 2 S2e=I 2e Z 2
z 2 =r v +r f +r d +r e
式中，rv 、rf 分别为二次侧回路中所接仪表和继电器的电流线圈电阻(忽略电抗); re 为接触电阻，一般可取0. 1 Ω；rd 为连接导线电阻。
(6)热稳定:电流互感器热稳定能力常以1s 允许通过的热稳定电流It 或一次额定电流I1N 的倍数Kt 来表示，热稳定校验式为:(K r I le )2≧I 2∝t dz 式中I le 为电流互感器一次侧额定电流，K r 为电流互感器的1s 热稳定倍数，K r =Ir/I le ，由制造厂家提供。
(7)动稳定:
内部动稳定校验式为: i es ≥i sh 或
12N e s s h I K i 式中i es 、K es 是电流互感器的动稳定电流及动稳定电流倍数，有制造厂提供。
外部动稳定校验式为: Fy ≧Fmax
F max =1.73×7210/sh i l a -
式中F y 一作用于电流互感器瓷帽端部的允许力，有制造厂提供;
L 一电流互感器出现端至最近的一个母线支柱绝缘子之间的跨距; a 一相间距离;
器件选择结果记入表4.5
回路长期最大电流计算：
220KV 处 I=3.71KA
110KV 处 I=3.50KA
500KV 处 I=2.45KA 表 电流互感器选择表
项目 型号 额定电流比 短时热电流(KA) 额定动稳电流(KA)
准确级数
500kv LBJ-10 4000/5 200(kt=50)
472.13 0.5D 220KV LBJ-10 4000/5 200 445.41 0.5D
110KV LBJ-10 3000/5 150 311.79 0.5D
发电机出口
母线选择：
500kV 主母线的选择.
① 母线类型的选择：
500KV 主母线选择LF －21Y －ϕ80/72型铝锰合金管母线。
② 按母线长期工作电流选择
110kV 主母线的长期工作电流为2.45KA,所选母线的长期允许电流为3.5KA 。
环境温度为34.5C 0,可得温度校正系数0.81，则导体长期允许电流为3.5⨯0.81＝
2.8KA ，大于110kV 主母线的长期工作电流2.45KA ，故满足母线长期工作电流要求。
③ 按热稳定校验要求选最小截面：
500kV 侧三相短路周期分量稳态值为16.863kA ，热稳定系数C=87，时间a t ＝0.2s ，则代入公式得：
3
min 10⨯=∞
C I S
＝
86.77mm
而所选母线的截面S ＝954mm
，大于热稳定最小截面86.77
，故所选母线满足热
稳定的要求。
④ 按电晕电压校验：
因为晴天不可出现可见电晕要求管型母线最小截面为ϕ30mm,选择管型母线的型号为ϕ80，满足电晕校验要求。
220kV 进线选择 ① 线类型的选择：
220kV 主变压器出线选择3片TMR 软铜母线 尺寸120*10mm
② 按母线长期工作电流选择
220KV 侧长期工作电流为3.71KA,,所选母线的长期允许电流为5.2KA 。
环境温度为34.5C 0,可得温度校正系数0.81，则导体长期允许电流为5.2⨯0.81=4.16，大于
3.71KA.故满足母线长期工作电流要求。
③ 按热稳定校验要求选最小截面：
由3min 10⨯=∞
C I
S ＝358mm ，所选导体的截面为S=1200mm ，大于热稳定最小截面，故所选母线满足热稳定的要求。
④ 按电晕电压校验：
因为有电晕电压校验的110kV 软导体型号为LGJ －70，所选母线比此大，，故满足电晕校验要求。
110KV 发电机出口处的母线选择：
① 母线类型的选择：
110KV 发电机出口处的母线选择LF －21Y －ϕ130/116型铝锰合金管型母线。
② 按母线长期工作电流选择
110KV 侧长期工作电流为3.50KA,所选母线的长期允许电流为4511A 。
环境温度为34.5C 0,可得温度校正系数0.81，则导体长期允许电流为4511⨯0.81＝3651A ，大于3.50A.故满足母线长期工作电流要求。
③ 按热稳定校验要求选最小截面：
由3min 10⨯=∞C I S ＝3102.087063
.28⨯=1441mm ，所选导体的截面为S=2705mm ，大于热稳定最小截面mm S 1441min =，故所选母线满足热稳定的要求
④ 按电晕电压校验：
因为晴天不可出现可见电晕要求管型母线最小截面为ϕ30mm,选择管型母线的
型号为 130，满足电晕校验要求。
