第10章_AutoCAD2010_参数化绘图

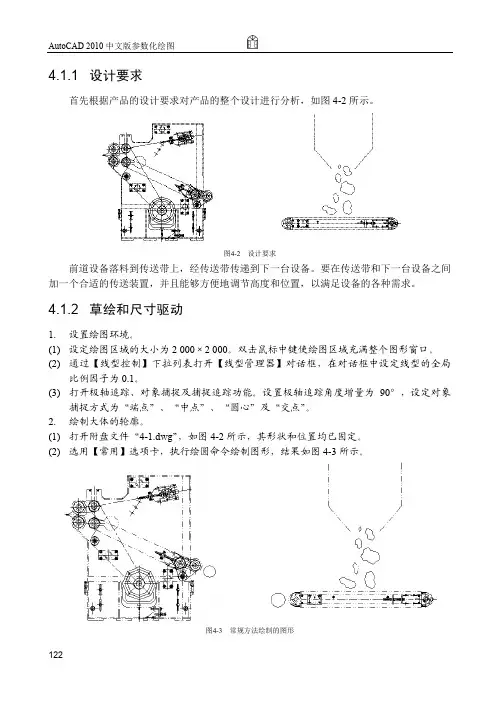

4.1.2 草绘和尺寸驱动_AutoCAD 2010中文版参数化绘图_[共4页]
![4.1.2 草绘和尺寸驱动_AutoCAD 2010中文版参数化绘图_[共4页]](https://img.taocdn.com/s3/m/752990c8b7360b4c2f3f64b6.png)
AutoCAD 2010中文版参数化绘图
122 4.1.1 设计要求
首先根据产品的设计要求对产品的整个设计进行分析，如图4-2所示。
图4-2 设计要求
前道设备落料到传送带上，经传送带传递到下一台设备。
要在传送带和下一台设备之间加一个合适的传送装置，并且能够方便地调节高度和位置，以满足设备的各种需求。
4.1.2 草绘和尺寸驱动
1. 设置绘图环境。
(1) 设定绘图区域的大小为2 000×2 000。
双击鼠标中键使绘图区域充满整个图形窗口。
(2) 通过【线型控制】下拉列表打开【线型管理器】对话框，在对话框中设定线型的全局
比例因子为0.1。
(3) 打开极轴追踪、对象捕捉及捕捉追踪功能。
设置极轴追踪角度增量为90°，设定对象
捕捉方式为“端点”、“中点”、“圆心”及“交点”。
2. 绘制大体的轮廓。
(1) 打开附盘文件“4-1.dwg ”，如图4-2所示，其形状和位置均已固定。
(2) 选用【常用】选项卡，执行绘圆命令绘制图形，结果如图4-3所示。
图4-3 常规方法绘制的图形。
CAD2010教程
AutoCAD 还会根据您的选择创建一个新的工作空间，并将其添加到其它默认的工作空间中。
2． 工作界面的介绍（工作空间）
常见问题：命令行不见了怎么办? Ctrl+9
1
3． 系统选项的配置和工作中的作用（重点）
执行“工具（tools）”|“选项(options)”命令，打开“选项”对话框。“选项”对话框的内容极其丰富。 Files(文件选项卡)：支持文件搜索路径：可以包含字体文件、菜单文件、被插入图形文件、线型文件和填充图案 文件等；解决问题：例如有时候图框上的 Logo 图片打开时不显示问题；用 Insert 命令插入图块时，给定图块文件名， 但未给定详细路径，AutoCAD 将自动在此路径查找该图块，如未找到该图块文件，则显示在搜索路径中未找到文件 的警告信息；或警告对话框提示“BASE.DCL”文件或“???.shx”字体文件未找到等问题。一般需重启 CAD 生效。
AutoCAD2010绘图简介
AutoCAD2010绘图简介
七、 选择对象
2 选择对象的方法
(2)“上一个（L）”选项：选取图形窗口内可见元素中最后 创建的对象。不管使用多少次“上一个（L）”选项，都 只有一个对象被选中 (3)“窗交（C）”选项
AutoCAD2010绘图简介
七、 选择对象
2 选择对象的方法 (4)“框（BOX）”选项：由“窗口”和“窗交”组合的一
二、 AutoCAD2010中文版经典工作界 面
7．坐标系图标 位于绘图窗口的左下角，表示当前绘图使用的坐 标系的形式以及坐标方向等。 8．模型/布局选择卡 模型/布局选择卡用于实现模型空间与图纸空间的 切换 。
AutoCAD2010绘图简介
二、 AutoCAD2010中文版经典工作界 面
9．菜单浏览器 AutoCAD2010提供有 菜单浏览器，单击菜 单浏览器，AutoCAD 会见浏览器展开，如 图所示。利用菜单浏 览器可以执行 AutoCAD的相应命令
二、 AutoCAD2010中文版 经典工作界面
1.标题栏 标题栏位于用户界面的顶部， 左端显示软件名AutoCAD2010， 其后是当前图形文件的名称， 右端显示最小化、最大化和关 闭按钮。 2.菜单栏 菜单栏位于标题栏的下方， 如图所示，它主要包括文件、 编辑、视图、插入、格式、工 具、绘图、标注、修改、窗口、 帮助这11个一级菜单。
AutoCAD2010绘图简介
六、 控制图形显示
2鸟瞰视图
在窗口中双击左键，出现一个 带箭头细实线矩形框，如图 所示左右移动鼠标，调整窗口 大小，上下移动鼠标调整窗口 位置，调整到合适位置后单击 右键，则在屏幕绘图区显示放 大、缩小显示矩形框框选内容
AutoCAD2010绘图简介
AutoCAD2010基础知识讲解
AutoCAD2010基础知识讲解图形是表达和交流思想的主要工具，随着计算机科学技术的不断发展，绘图工作早已由传统的手工绘图转换为计算机辅助绘图，利用计算机绘图是当今工程设计人员必须掌握的基本技术，而AutoCAD就是专门为计算机绘图开发的设计软件。
使用该软件不仅能够将设计方案用规范、美观的图纸表达出来，而且能有效地帮助设计人员提高设计水平及工作效率。
本文主要介绍AutoCAD 2010软件界面组成、菜单操作方法、基本功能和部分新功能，以及管理图形文件和设置绘图环境的方法和技巧。
本章学习要点：【菜单浏览器】按钮位于界面左上角。
单击该按钮，将弹出AutoCAD菜单，如图1-8所示。
该菜单中包含AutoCAD 2010图形文件基本操作全部命令，用户选择选项后即可执行相应操作。
2.快速访问工具栏AutoCAD 2010的快速访问工具栏中包含最常用操作的快捷按钮，方便用户使用。
在默认状态中，快速访问工具栏中包含多个快捷按钮，默认显示的按钮有【新建】、【打开】、【保存】、【打印】、【放弃】和【重做】按钮，可根据需要在展开的菜单中设置显示或隐藏按钮。
如果想在快速访问工具栏中添加或删除其他按钮，可以右击快速访问工具栏，在弹出的快捷菜单中选择【自定义快速访问工具栏】选项，在弹出的【自定义用户界面】对话框中进行设置即可。
3.标题栏标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg(N是数字)。
单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。
标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可以进行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作。
标题栏位于AutoCAD 2010窗口界面的最上方。
在标题栏中除了显示当前软件名称，还可显示新建的或打开的文件名称等。

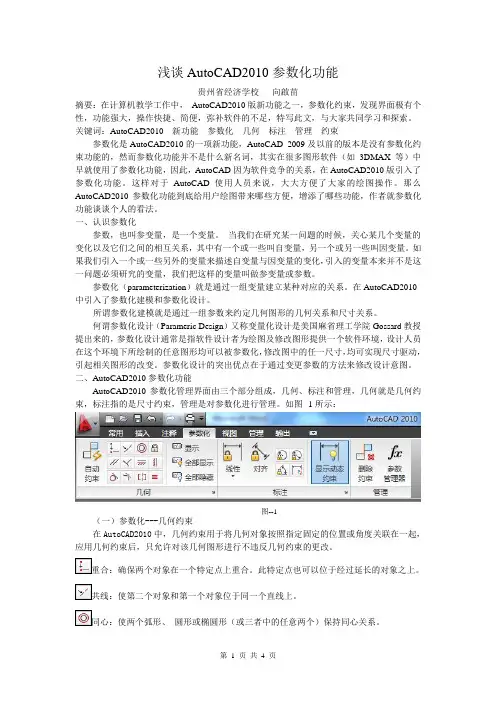

浅谈AutoCAD2010参数化功能
浅谈AutoCAD2010参数化功能贵州省经济学校向啟苗摘要：在计算机教学工作中，AutoCAD2010版新功能之一，参数化约束，发现界面极有个性，功能强大，操作快捷、简便，弥补软件的不足，特写此文，与大家共同学习和探索。
关键词：AutoCAD2010 新功能参数化几何标注管理约束参数化是AutoCAD2010的一项新功能，AutoCAD 2009及以前的版本是没有参数化约束功能的，然而参数化功能并不是什么新名词，其实在很多图形软件（如3DMAX等）中早就使用了参数化功能，因此，AutoCAD因为软件竞争的关系，在AutoCAD2010版引入了参数化功能。
这样对于AutoCAD使用人员来说，大大方便了大家的绘图操作。
那么AutoCAD2010参数化功能到底给用户绘图带来哪些方便，增添了哪些功能，作者就参数化功能谈谈个人的看法。
一、认识参数化参数，也叫参变量，是一个变量。
当我们在研究某一问题的时候，关心某几个变量的变化以及它们之间的相互关系，其中有一个或一些叫自变量，另一个或另一些叫因变量。
如果我们引入一个或一些另外的变量来描述自变量与因变量的变化，引入的变量本来并不是这一问题必须研究的变量，我们把这样的变量叫做参变量或参数。
参数化（parameterization）就是通过一组变量建立某种对应的关系。
在AutoCAD2010中引入了参数化建模和参数化设计。
所谓参数化建模就是通过一组参数来约定几何图形的几何关系和尺寸关系。
何谓参数化设计（Parameric Design）又称变量化设计是美国麻省理工学院Gossard教授提出来的，参数化设计通常是指软件设计者为绘图及修改图形提供一个软件环境，设计人员在这个环境下所绘制的任意图形均可以被参数化，修改图中的任一尺寸，均可实现尺寸驱动，引起相关图形的改变。
参数化设计的突出优点在于通过变更参数的方法来修改设计意图。
二、AutoCAD2010参数化功能AutoCAD2010参数化管理界面由三个部分组成，几何、标注和管理，几何就是几何约束，标注指的是尺寸约束，管理是对参数化进行管理。
CAD2010教程(最新完整版)
中文版AutoCAD工程制图 第 2章
• • • • • •
基本概念与基本操作
本章要点
安装、启动AutoCAD 2010 AutoCAD 2010经典工作界面 AutoCAD命令及其执行方式 图形文件管理 确定点的位置 绘图基本设置与操作
• AutoCAD 2010帮助功能
2.1 安装、启动AutoCAD 2010
2.5.2 相对坐标
相对坐标是指相对于前一坐标点 的坐标。相对坐标也有直接坐标、 极坐标、球坐标和柱坐标四种形 式，其输入格式与绝对坐标相同， 但要在输入的坐标前加前缀“ @‖ 。 x
100 100<45,85 85
y
45°
2.6 绘图基本设置与操作
2.6.1 设置图形界限
设置图形界限类似于手工绘图时选择绘图图纸的大小，但 具有更大的灵活性。 选择“格式” |― 图形界限”命令，即执行 LIMITS 命令， AutoCAD提示：
1.2 AutoCAD 2010的主要功能
• • • • • • • 二维绘图与编辑 创建表格 文字标注 尺寸标注 参数化绘图 三维绘图与编辑 视图显示控制
1.2 AutoCAD 2010的主要功能
• • • • • • 各种绘图实用工具 数据库管理 Internet功能 图形的输入、输出 图纸管理 开放的体系结构
2.3.2 透明命令
透明命令是指当执行 AutoCAD 的命令过程中可以执行的某 些命令。 当在绘图过程中需要透明执行某一命令时，可直接选择对应 的菜单命令或单击工具栏上的对应按钮，而后根据提示执行 对应的操作。透明命令执行完毕后， AutoCAD 会返回到执 行透明命令之前的提示，即继续执行对应的操作。 通过键盘执行透明命令的方法为：在当前提示信息后输入 “'‖符号，再输入对应的透明命令后按Enter键或Space键， 就可以根据提示执行该命令的对应操作，执行后 AutoCAD 会返回到透明执行此命令之前的提示。
AutoCAD2010基础教程
AutoCAD2010基础教程AutoCAD 2010 基础教程阅读43897人图形是表达和交流思想的主要工具，随着计算机科学技术的不断发展，绘图工作早已由传统的手工绘图转换为计算机辅助绘图，利用计算机绘图是当今工程设计人员必须掌握的基本技术，而AutoCAD就是专门为计算机绘图开发的设计软件。
使用该软件不仅能够将设计方案用规范、美观的图纸表达出来，而且能有效地帮助设计人员提高设计水平及工作效率。
本文主要介绍AutoCAD 2010软件界面组成、菜单操作方法、基本功能和部分新功能，以及管理图形文件和设置绘图环境的方法和技巧。
本章学习要点：熟悉AutoCAD 2010软件工作环境熟悉AutoCAD 2010软件的基本功能和新增功能掌握管理图形文件的方法了解绘图环境的设置方法掌握坐标系的定义方法1.1计算机辅助设计与AutoCAD简介计算机辅助设计作为工程设计领域中的主要技术，在设计、绘图和协作方面已经展示了其强大的技术实力。
工程技术人员可使用AutoCAD迅速而准确地绘制出所需要的图形，特别是AutoCAD强大的编辑功能、符号库和二次开发的功能，使其在建筑、机械和电子等领域得到了广泛的应用。
1.1.1计算机辅助设计计算机辅助设计（Computer Aided Design，CAD）是20世纪60年代发展起来的一门新兴学科，目前已经成为现代工业设计中十分重要的一项技术。
而AutoCAD系列软件以其便捷的绘图功能、友好的人机界面、强大的二次开发能力以及可靠的硬件接口，已经成为了世界上应用最广泛的CAD软件之一。
1．计算机辅助设计的概念计算机辅助设计这个概念是一个不断发展变化的概念。
在计算机应用的初级阶段，人们将其理解为计算机辅助设计，即利用计算机来解决大量繁琐的计算，使设计人员能够将更多的精力投入到算法和方案解决上。
