自由空间光通信系统的光学天线的制作方法
自由空间光通信光学天线系统设计
自由空间光通信光学天线系统设计作者：陈志康陈姝君吴骏一包祖超魏恒杰来源：《无线互联科技》2024年第08期摘要：文章专注于光学天线发射系统的理论研究与实际设计，通过缩放法来计算光学系统的初始结构。
选择卡塞格伦系统作为研究对象，该系统由一个抛物面主镜和一个双曲面副镜构成。
通过使用Zemax软件进行模拟，文章构建了一款卡塞格伦发射系统，其特点为体积小型化且像质优良。
通过对系统结构进行优化，使得光斑弥散值为2.157 μm，波前差为0.0166个波长，像质优良。
模拟结果显示，该系统在5 km的距离上，发射功率可达174 MW，发射效率达到了87%。
文章不仅提供了一种有效的光学天线设计方法，还对光学天线的实际应用有一定的指导意义。
关键词：仪器科学与技术；自由空间光通信；光学天线技术；卡塞格伦天线结构；缩放法中图分类号： TN929.11 文献标志码： A0 引言自由空间光通信（Free Space Optical Communication，FSO）是一种以激光为信息媒介，实现高速数据传输的通信策略，被视为现今大容量空间通信领域的关键研究方向［1］。
FSO系统拥有大容量、高速率、小体积、轻重量、低功耗、高可靠性、出色的保密性和安全性等特點。
在空间通信需求逐年扩大的背景下，FSO的独特优势受到了广泛关注。
光学系统作为光通信系统中最基础且最关键的部分，其设计的优劣直接影响空间光通信系统的主要技术指标，而光学天线则是光学系统的核心。
随着光通信任务和要求的持续发展，光通信系统对光学系统的发射和接收性能的需求越来越高。
因此，本研究深入探讨了光学天线系统的设计原理和方法，对设计系统进行了测试和性能分析［2］。
1 光学天线系统的选择准则在星际激光通信系统中，天线选择的准则主要包含以下几个方面。
（1）高效能与低光损失：为保障通信的顺畅，本研究需要选取能量损失小、效率高且增益足够大的天线。
（2）光路设计的便利性：星际激光通信需要复杂的空间光束捕获跟踪对准ATP（Acquisition，Tracking and Pointing）子系统。
可见光通信中光学天线的研究
对于光学天线的研究可以分为发射天线
和接收天线两个部分． 发射天线一般与
ＬＥＤ 光学设计相结合，按照配光方式可
以分为准直型、均匀照明型和聚焦型等
类型．接收天线采用复合抛物面聚光器、
菲涅尔透镜等光学元件作为光学接收前
端，主要目的是提高接收信号的功率． 本
文介绍了近年来国内外光学天线的研究
统接收端尺寸一般较小，所以一般在设计光学天线
的过程中追求大的几何聚光比，将更多的光线经过
空间上的收束后传递到接收端．
图 １ 光学天线分类
Ｆｉｇ １ Ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｏｐｔｉｃａｌ ａｎｔｅｎｎａ
论 ［３］ ．光学天线作为光通信系统中的重要组成部分，
３） 光学增益． 光学增益定义为探测器加光学天
１ 所示．
１ 基本原理
在对光学天线进行设计时主要遵循几何光学基本原理、光线追
迹公式以及非成像光学理论，其中最重要的是非成像光学的基本理
Copyright©博看网 . All Rights Reserved.
吴楠，等．可见光通信中光学天线的研究．
１５２
ＷＵ Ｎａｎ，ｅｔ ａｌ．Ｒｅｓｅａｒｃｈ ｏｆ ｏｐｔｉｃａｌ ａｎｔｅｎｎａ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｖｉｓｉｂｌｅ ｌｉｇｈｔ ｃｏｍｍｕｎｉｃａｔｉｏｎ．
设计光学天线主要遵循非成像光学的基本原理，对
体的需求选择合适的视场角．
４５０ ＴＨｚ 的巨大带宽资源，并且不占用传统的无线通信波段；２） 可见
光通信使用 ＬＥＤ 作为系统的信号发射端，ＬＥＤ 在实现照明的同时又
实现了通信的功能，对于室内无线通信来说覆盖范围广，仅需对现有
的设备进行简单改造即可实现大范围通信的覆盖；３） 相比于传统的
光学中的自由空间光学通信技术研究
光学中的自由空间光学通信技术研究自由空间光学通信技术是一种高速，高效的光通信方式，在现代通信技术中得到了广泛的应用。
光学通信是一种基于光传输信息的通信方式，与传统的有线通信相比，光学通信具有带宽高、传输距离远、抗干扰能力增强等优点。
自由空间光学通信技术是一种利用自由空间传输光信号的通信方式，可满足长距离高速通信需求。
在这篇文章中，我将讨论这种先进通信技术的研究，以及它在未来通信产业中的前景。
自由空间光学通信技术的基本原理自由空间光学通信技术使用光作为介质，将信息通过光信号进行传输。
原理非常简单：发射器将信息转化为光信号，通过自由空间将其传输到接收器，最终将其翻译为数字或模拟信号。
在这个过程中，光波必须维持一定的聚焦，保证它能沿着直线传播。
然而，自由空间光学通信技术仍面临许多困难。
自由空间通信受到环境影响较大，如气象和大气扰动，都会对通信质量造成影响。
由于光波传播方向很容易被干扰，可靠性和稳定性更是必不可少的。
如何在不受影响的情况下快速传输信息，这也是目前研究重点。
自由空间光学通信技术的研究进展为了提高自由空间光学通信技术的传输质量和稳定性，研究人员一直在努力。
目前这方面的研究主要集中在以下三个方面：1. 多波长技术：多波长技术是目前最主要的技术之一。
传统的光信号由于存在“干涉”的现象，会产生频谱峰。
多波长技术利用不同的波长进行光传输，在接收端经由某种算法恢复信息，从而大大提高了数据传输的速度和可靠性。
2. 相干检测技术：相干检测技术是解决自由空间光学通信技术的一个重要问题。
相干检测技术可以提高光信号的检测精度，从而避免误码率的生成，提高传输效率。
3. 相位调制技术：相位调制技术是改善光信号质量的另一种方法。
它可以在光信号被发射前进行相位调制，并在接收端进行恢复。
这种技术可以减小传输过程中的失真，并提高光的传输效率。
未来展望在未来，自由空间光学通信技术将会在各个领域得到广泛应用。
自由空间光学通信技术的高速传输和高效性使其成为通信产业的首选。
天线的制作方法

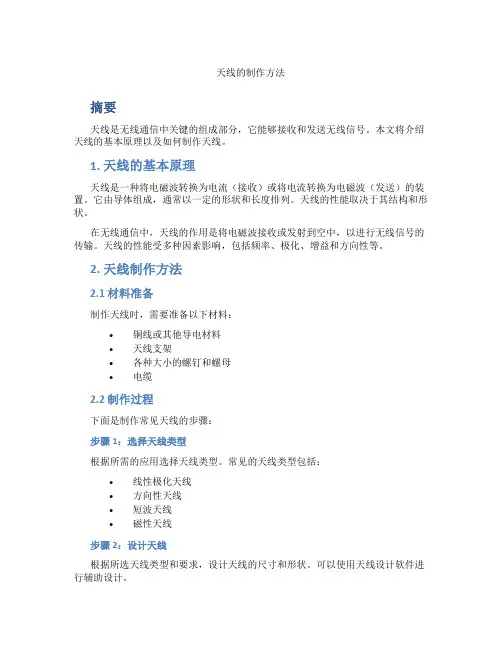

天线的制作方法摘要天线是无线通信中关键的组成部分，它能够接收和发送无线信号。
本文将介绍天线的基本原理以及如何制作天线。
1. 天线的基本原理天线是一种将电磁波转换为电流（接收）或将电流转换为电磁波（发送）的装置。
它由导体组成，通常以一定的形状和长度排列。
天线的性能取决于其结构和形状。
在无线通信中，天线的作用是将电磁波接收或发射到空中，以进行无线信号的传输。
天线的性能受多种因素影响，包括频率、极化、增益和方向性等。
2. 天线制作方法2.1 材料准备制作天线时，需要准备以下材料：•铜线或其他导电材料•天线支架•各种大小的螺钉和螺母•电缆2.2 制作过程下面是制作常见天线的步骤：步骤1：选择天线类型根据所需的应用选择天线类型。
常见的天线类型包括：•线性极化天线•方向性天线•短波天线•磁性天线步骤2：设计天线根据所选天线类型和要求，设计天线的尺寸和形状。
可以使用天线设计软件进行辅助设计。
步骤3：准备导电材料根据设计要求，选择合适的导电材料，如铜线，然后根据设计尺寸将其剪裁成相应的长度。
步骤4：制作天线元件根据设计要求，在导电材料上进行弯曲和连接，制作天线的元件。
使用螺丝和螺母来固定导线的位置。
步骤5：安装天线支架将制作好的天线元件安装在天线支架上。
确保天线元件与支架之间的连接稳固。
步骤6：连接电缆将电缆连接到天线元件上。
确保电缆与天线的连接良好。
步骤7：测试和调整完成天线的制作后，可以使用测试设备来测试其性能。
根据测试结果进行调整，直到达到预期的性能。
3. 结论通过本文，我们了解了天线的基本原理以及制作天线的方法。
制作天线需要选择合适的材料和工具，并遵循设计要求。
制作过程中，我们需要仔细连接和调整天线元件，以确保其良好的工作性能。
制作天线是一项具有挑战性的任务，但只要遵循正确的步骤，就可以制作出高性能的天线。
对于无线通信爱好者来说，掌握天线制作技术是很有价值的。
希望本文对您理解天线的制作方法有所帮助，能够在未来的项目中应用这些知识。
天线生产工艺流程
天线生产工艺流程天线是一种用于接收或发送无线电波的装置，广泛应用于无线通信、广播、雷达等领域。
天线的性能直接影响到无线通信设备的传输质量和覆盖范围，因此天线的生产工艺流程显得尤为重要。
下面将介绍天线生产的一般工艺流程。
1. 设计与规划。
天线生产的第一步是进行设计与规划。
根据天线的使用场景和要求，工程师们会进行天线的结构设计、频率特性设计、天线辐射图案设计等。
设计完成后，需要进行天线的参数计算和仿真分析，以确保天线的性能符合设计要求。
2. 材料准备。
天线的材料通常包括金属材料、介质材料、电子元器件等。
在天线生产过程中，首先需要准备好所需的材料，包括天线的主体材料、连接线材料、支架材料等。
材料的选择和质量直接影响到天线的性能和稳定性。
3. 制造天线主体。
制造天线主体是天线生产的关键步骤之一。
根据设计要求，工人们会使用金属加工设备对金属材料进行切割、弯曲、焊接等工艺，制造出天线的主体结构。
同时，还需要对介质材料进行加工，制作天线的支撑结构和外壳结构。
4. 安装电子元器件。
天线中通常会包含一些电子元器件，如馈线、驻波器、匹配器等。
在天线生产的过程中，需要将这些电子元器件安装到天线主体上，并进行连接和固定。
这些元器件的安装位置和连接方式需要严格按照设计要求进行，以确保天线的性能和稳定性。
5. 调试与测试。
天线生产完成后，需要进行调试与测试。
工程师们会使用专业的测试设备对天线的频率特性、增益、辐射图案等进行测试，以确保天线的性能符合设计要求。
同时，还需要对天线进行调试，调整天线的参数，使其达到最佳工作状态。
6. 包装与出厂。
最后一步是对天线进行包装与出厂。
天线通常会被包装成成品天线，并附上相关的使用说明书和质保证书。
然后，天线将会被运往仓库或直接发往客户，以满足市场需求。
以上就是天线生产的一般工艺流程。
通过严格的设计、制造、测试和包装流程，可以确保天线的性能和质量，满足不同领域的无线通信需求。
天线生产工艺流程
天线生产工艺流程
《天线生产工艺流程》
天线是无线通信设备中的重要部件，其制造工艺流程对天线的性能和质量起着关键作用。
在天线生产工艺流程中，通常包括以下几个关键步骤：
1.设计与规划
天线的生产工艺流程开始于设计与规划阶段。
该阶段需要根据不同的应用场景和需求，确定天线的类型、频段、增益等参数，并设计出相应的天线结构和布局。
2.材料准备
在天线制造过程中，需要选用各种材料来满足不同的要求，比如射频性能、耐候性、机械强度等。
因此，材料准备是天线生产的重要环节，需要根据设计要求选择适当的材料，并进行加工和预处理。
3.制造加工
天线的制造加工通常包括切割、成型、焊接、喷涂等工艺步骤。
这些步骤需要严格按照设计要求和工艺规范进行操作，以确保天线的性能和质量符合要求。
4.组装测试
天线的组装测试是制造工艺流程的最后一道工序。
在这一步，需要将各个部件组装成完整的天线产品，并进行性能测试和质量检验。
如果发现问题，需要及时调整和改进，直至满足要求。
通过以上工艺流程，可以实现高质量、高性能的天线制造。
而随着通信技术的不断发展和进步，天线生产工艺也将不断进行创新和改进，以满足不断变化的市场需求。
自由空间光通信系统的设计与性能分析
自由空间光通信系统的设计与性能分析自由空间光通信系统是一种基于激光光源和探测器的无线通信技术，利用光信号进行数据传输。
相比传统的无线通信系统，自由空间光通信系统具有更大的频率带宽、更高的传输速率和更低的信道损耗。
本文将介绍自由空间光通信系统的设计原理和关键技术，并对其性能进行分析。
自由空间光通信系统的设计基于光的传输特性和无线通信的需求。
首先，需要选择合适的激光光源和探测器。
激光光源一般采用氮化镓发光二极管或半导体激光二极管，具有窄的光谱宽度和高功率输出。
探测器可以选择光电二极管或光探测器，用于接收传输光信号。
其次，自由空间光通信系统需要设计合适的光传输路径。
光传输路径的设计需要考虑环境中的障碍物、光强衰减和散射等因素。
合理选择传输路径可以减小信号传输的损失，并提高系统的可靠性和抗干扰性。
在自由空间光通信系统中，光的传输可以采用点对点传输或者多点传输。
点对点传输适用于两个地点之间的直接通信，而多点传输适用于多个地点之间的通信。
多点传输可以采用星型结构或者网状结构来实现。
星型结构中，一个中心节点与多个终端节点之间建立通信连接；网状结构中，所有终端节点之间可以直接通信。
自由空间光通信系统的性能分析主要涉及传输速率、传输距离和误码率等指标。
传输速率取决于激光器的调制速率和探测器的解调速率。
激光器的调制速率越高，传输速率越快。
探测器的解调速率越快，系统的传输速率也越高。
传输距离受到自由空间中的衰减和散射影响。
在设计传输路径时，需要考虑信号的衰减情况，选择合适的传输距离。
误码率是评估系统性能的重要指标，低误码率意味着更好的传输质量。
误码率受到噪声干扰和信号衰减的影响，可以通过增加激光功率和改进信号调制解调技术来降低误码率。
此外，自由空间光通信系统还需要考虑安全性和抗干扰性等方面的问题。
由于采用光信号进行传输，自由空间光通信系统具有更高的安全性，难以被窃听和干扰。
然而，自由空间光通信系统对大气条件、天气变化、其他光源和障碍物的影响较为敏感。
如何设计和制造一个自制天线？
如何设计和制造一个自制天线？一、了解天线的基本原理天线是电磁波的收发器，它将电磁波转换为电流或者将电流转换为电磁波。
了解天线的基本原理对于设计和制造一个自制天线至关重要。
天线的基本原理可以简单地解释为：通过合理设计的导线或其他材料，将电流传输到外部空间或自行接收来自外部空间的电磁波。
天线可以通过调整其长度、形状和材料以及与发射或接收电路的匹配来优化性能。
二、选择合适的天线类型根据应用的需求，选择合适的天线类型是制造自制天线的关键。
常见的天线类型包括：半波长偶极天线、全波长偶极天线、方形天线、螺旋天线等。
不同的天线类型适用于不同的频率范围和应用场景。
三、设计天线的工作频率和增益天线的工作频率是指天线能够发送或接收的电磁波频率范围。
根据应用需求，确定天线的工作频率范围是设计的第一步。
天线的增益是指天线在某个方向上相对于理想点源天线的方向图增加的能力。
天线增益可以通过调整天线的长度、形状和其他参数来实现。
选择适当的增益可以提高天线的性能。
四、选择合适的天线材料天线材料对天线的性能有重要影响。
选择合适的材料可以提高天线的效率和增益。
常用的天线材料有导电材料、塑料和纤维材料等。
导电材料具有良好的导电性能，可以提高天线的传输效率；塑料和纤维材料则具有轻量化和耐腐蚀的特点。
五、注意天线的制造工艺天线的制造工艺包括天线的接线、固定和绝缘等。
在制造自制天线时，要注意材料的接触和固定位置，以确保天线的正常工作。
在接线方面，可以使用焊接或者螺钉固定的方式来连接天线的导线。
在固定和绝缘方面，则可以使用粘合剂或者绝缘胶布来固定导线位置，并保护导线免受外界干扰。
六、测试和优化天线性能在制造完自制天线后，进行测试和优化是非常重要的。
可以使用天线测试仪器来测试天线的增益、辐射图案和阻抗匹配等性能指标。
根据测试结果，可以进行天线的优化调整，例如调整导线长度、形状和位置等，以提高天线的性能。
总结：设计和制造一个自制天线需要了解天线的基本原理，选择合适的天线类型和材料，设计天线的工作频率和增益，并注意天线的制造工艺。
天线的制作方法
天线的制作方法天线是用来接收和传输无线电信号的设备，目前市场上存在各种不同类型的天线，包括室内天线、室外天线、车载天线等。
本文将介绍常见的天线制作方法，帮助读者了解天线的基本原理和制作流程。
天线的基本结构天线的基本结构包括天线体（或天线元素）和馈电线路（也称之为传输线）。
天线体是接收和传输无线电波的部分，通常由金属材料制成。
而馈电线路则是连接天线体和无线电设备之间的电路，用于传输信号。
大部分天线的基本结构都可以归类为以下几种：1.单极天线：由一根长度合适的导线构成，常见的有垂直天线和水平天线。
2.阵列天线：由多个单极天线组成，可以增加天线的增益和方向性。
3.双极天线：由两根导线构成，常见的有偶极子天线。
4.环形天线：形状成一个环的天线，常见的有圆环天线和方环天线。
5.方向天线：具有特定方向性的天线，例如指向性天线和定向天线。
具体选择哪种类型的天线取决于应用的需求和物理环境。
制作单极天线垂直天线垂直天线是一种常见的室内天线，适用于接收和传输信号。
下面是制作垂直天线的步骤：1.准备材料：一根导电性良好的金属材料（如铜线）和一个安装支架。
2.确定天线长度：根据天线频率计算出合适的天线长度。
一般来说，对于接收电视信号，可以选择将天线长度设置为信号波长的四分之一。
3.制作导线：根据计算的长度剪裁合适长度的导线。
为了保持导线的稳定性，可以使用绝缘剥离工具去除导线两端的绝缘层。
4.安装支架：将支架固定在合适的位置，确保天线能够放置在一个稳定且位置合适的地方。
将导线固定在支架上，确保导线朝向天空。
5.连接传输线：将馈电线路连接到导线的另一端，传输线可以选择合适的长度和类型，以便连接到无线电设备。
水平天线水平天线通常用于室外环境，如电视和无线网络。
制作水平天线的步骤如下：1.准备材料：一根导电性良好的金属材料（如铜线）和一个安装支架。
2.确定天线长度：根据天线频率计算出合适的天线长度。
一般来说，对于接收电视信号，可以选择将天线长度设置为信号波长的四分之一。
空间光通信中的光学天线设计与实现
空间光通信中的光学天线设计与实现在如今的信息时代里，越来越多的应用需要高速、高带宽、可靠的通信系统，而基于光通信的技术能够很好地满足这一需求。
然而，传统的空间地面通信技术存在信号干扰、传输距离限制等问题，因此空间光通信成为了发展方向，其最大的优势在于能够实现远距离的高速传输，而光学天线的设计与实现则是该领域中不可或缺的一部分。
一、光学天线的概念与应用光学天线是一种基于超高频、毫米波和红外光谱的通信系统，是将光信号折射、聚焦和跨越大气层中的媒介，以实现信号发送和接收的设备。
其主要应用领域为太空通信、制导、导航和控制等。
相较于传统的天线技术，光学天线具有更高的频谱效率、更好的抗干扰性能和更远的传输距离，同时还能实现低功耗和小尺寸，非常适合应用于各种卫星通信和导航系统中。
二、光学天线的组成及工作原理光学天线主要由太阳能电池、激光器、发射器、控制器、接收器和接收器阵列等组成，其中最为关键的是光学反射面。
光学反射面是光学天线的核心部件，其主要作用是折射、聚焦和反射信号。
光学反射面可以是一片平面镜，也可以是一个抛物面镜或者其他类型的表面，其反射率和反射角度都会对信号传输产生影响。
光学天线的工作原理是基于激光器在地面发射出一束光，在太空中通过光学天线的折射、聚焦和反射，最终到达目标接收器，利用接收器阵列接收来自目标的信号。
在传输路径上，需要考虑到大气吸收、折射、散射等因素，因此光学天线的设计需要结合大气光学和天气条件进行优化，以确保传输距离和信号质量。
三、光学天线的设计与实现光学天线设计过程需要考虑多种因素，如天气状况、传输方向、发射功率、接收灵敏度等，其中最为重要的是光学反射面的设计。
在设计光学反射面时，需要考虑到其表面精度、反射率、红外特性以及光学衍射等因素。
在实现方面，可以利用有限元分析、光学仿真等工具进行设计和优化。
此外，针对不同的应用场景，需要选择不同的光学器件和电子元件，如高功率激光器、高增益接收器、自适应光学元件等，以保证系统的稳定性和可靠性。
天线制作方法
天线制作方法天线是一种用于接收和发送无线电波的装置，它在无线通信领域有着非常重要的作用。
在现代社会中，我们经常会用到各种各样的天线，比如手机天线、电视天线、无线网络天线等。
那么，如何制作一种高效的天线呢？接下来，我将介绍一种简单的天线制作方法，希望能给大家带来帮助。
首先，我们需要准备一些材料和工具，包括铜线、塑料管、电缆、焊锡、焊台、剪刀、尺子等。
接下来，我们将按照以下步骤进行制作：1. 确定天线类型，首先，我们需要确定要制作的天线类型，比如全向天线、定向天线等。
不同类型的天线在制作方法上会有所不同，因此在选择天线类型时需要考虑到具体的使用需求和场景。
2. 测量和切割，根据天线的设计要求，使用尺子测量铜线和塑料管的长度，并使用剪刀将它们切割成合适的尺寸。
这一步非常重要，因为天线的长度和形状对其性能有着直接的影响。
3. 组装天线元件，将铜线围绕塑料管进行绕线，然后使用焊锡将铜线固定在塑料管上。
接下来，将电缆连接到天线的接头处，并使用焊锡进行固定。
在这一步骤中，需要注意保持天线元件的稳固和良好的电气连接。
4. 调试和测试，完成天线的组装后，需要进行调试和测试工作。
可以使用天线分析仪或者无线电设备对天线进行性能测试，以确保天线的工作性能符合设计要求。
5. 安装和固定，最后，将制作好的天线安装在需要使用的设备上，并进行固定。
在安装过程中，需要注意天线的定位和方向，以获得最佳的信号接收和发送效果。
通过以上步骤，我们就可以制作一种简单的天线了。
当然，天线的制作方法还有很多种，比如折叠天线、贴片天线等，每种天线都有着不同的特点和适用场景。
在实际应用中，我们可以根据具体的需求选择合适的天线类型，并结合实际情况进行调试和优化，以获得最佳的通信效果。
总的来说，天线制作并不是一件复杂的工作，只要掌握了基本的制作方法和技巧，就可以轻松制作出高效的天线。
希望本文所介绍的天线制作方法能够对大家有所帮助，也希望大家在实际制作过程中能够根据具体情况进行灵活应用，以获得更好的效果。
天线制作方法
天线制作方法
首先，我们需要准备的材料有，一根直径为1mm左右的铜线、一个塑料管或者木棍（长度约为天线的波长的四分之一）、一根同样长度的绝缘线、一个无线电接收器或者发射器。
接下来，我们开始制作天线。
首先，我们需要将铜线剪成合适的长度，这个长度可以根据天线的工作频率来确定。
一般来说，天线的长度等于波长的四分之一。
然后，我们将铜线固定在塑料管或者木棍上，使其竖直伸出，并且保持一定的直线性。
接着，我们将绝缘线连接到铜线的另一端，并且将另一端连接到无线电接收器或者发射器上。
在制作天线的过程中，需要注意一些问题。
首先，要保证铜线的长度和直线性，这样才能保证天线的工作效果。
其次，要注意绝缘线的连接，确保连接牢固。
最后，要选择合适的无线电接收器或者发射器，以保证天线的正常工作。
制作好天线后，我们可以进行一些简单的测试。
可以通过无线电接收器或者发射器来测试天线的接收和发送效果，也可以通过连接电视机来测试接收电视信号的效果。
如果测试结果正常，那么说
明天线制作成功了。
总的来说，制作天线并不是一件很困难的事情，只要按照上面的方法进行操作，就可以很容易地制作出一根简单的天线来进行无线通信或者接收电视信号。
希望这篇文档对大家能够有所帮助，谢谢阅读！。
天线制作方法
天线制作方法天线是一种用来接收和发送无线电波的装置，它在无线通信领域起着至关重要的作用。
在现代社会中，我们可以看到各种各样的天线应用于手机、电视、无线网络等设备中。
在这篇文档中，我们将介绍一些常见的天线制作方法，希望能够帮助到对天线制作感兴趣的朋友们。
首先，我们来介绍一种常见的天线制作方法，单极天线。
单极天线是一种简单的天线结构，通常由一根导线构成。
在制作单极天线时，我们需要准备一根长度合适的导线，然后根据天线的工作频率进行合适长度的修剪。
接着，我们需要将导线连接到无线电设备的天线接口上，并且确保导线的末端与接地连接良好。
这样，我们就可以使用单极天线来进行无线通信了。
除了单极天线，我们还可以制作一种叫做偶极天线的天线。
偶极天线通常由两根相同长度的导线构成，它的结构相对复杂一些，但是在一定的条件下可以获得更好的性能。
在制作偶极天线时，我们需要将两根导线固定在一个支架上，并且确保它们的长度和位置都符合设计要求。
然后，我们需要将导线连接到无线电设备上，并且进行合适的调试和测试。
这样，我们就可以使用偶极天线来进行更稳定和远距离的无线通信了。
除了以上介绍的两种常见的天线制作方法外，还有许多其他类型的天线，如四方天线、八木天线等。
这些天线都有各自的特点和适用场景，我们可以根据具体的需求选择合适的天线类型进行制作和使用。
总的来说，天线制作是一个需要一定技术和经验的过程，但是通过学习和实践，我们可以掌握一些基本的天线制作方法，并且可以根据具体的需求进行调整和优化。
希望这篇文档可以帮助到对天线制作感兴趣的朋友们，也希望大家能够在天线制作的过程中不断学习和进步，为无线通信技术的发展做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术新型公开了一种自由空间光通信系统的光学天线，属于光通信技术领域。
该光学天线包括可360°旋转的设置于一伸缩杆顶部的天线传输头外壳，该伸缩杆通过可沿底座表面旋转的转轴链接于底座表面；其中，天线传输头外壳内部远离伸缩杆顶部一侧依次设有消杂光光阑、瞄准器、副镜开孔的卡塞格伦天线、预准直装置和激光发射接受装置；所述激光发射接受装置包括半导体激光器和接收器；瞄准器包括三个呈中心对称的探测器，该探测器内设有激光光强感应器。
本技术新型光学天线的激光束采用空间转直角坐标变换初步对准后，利用以探测器形成的等边三角形的三个顶点为基础，逐一进行对准的方法进行精确对准，可以针对任何变形和信息丢失的波形。
技术要求1.一种自由空间光通信系统的光学天线，包括天线传输头外壳（1），其特征在于：天线传输头外壳（1）可360°旋转的设置于一伸缩杆（2）顶部，该伸缩杆（2）通过可沿底座（4）表面旋转的转轴（3）链接于底座（4）表面；所述天线传输头外壳（1）内部远离伸缩杆（2）顶部一侧依次设有消杂光光阑（7）、瞄准器（8）、卡塞格伦天线（9）、预准直装置（10）和激光发射接受装置（11）；所述激光发射接受装置（11）包括半导体激光器（11-1），半导体激光器（11-1）靠近预准直装置（10）一侧底部设有接收器（11-3），半导体激光器（11-1）与接收器（11-3）之间设有半透半反玻璃（11-2），接收器（11-3）接收到的激光信息输入电脑进行解码分析；所述卡塞格伦天线（9）包括主镜（9-1）和副镜（9-2），其中副镜（9-2）开孔；所述瞄准器（8）包括三个呈中心对称的探测器（8-1），该探测器（8-1）由可在天线传输头外壳（1）径向移动的支撑柱（8-2）和支撑柱（8-2）底部的激光光强感应器（8-3）构成，整个光学天线系统的控制电路设于各部件内部由电脑控制。
2.根据权利要求1所述的一种自由空间光通信系统的光学天线，其特征在于：所述天线传输头外壳（1）前端设有防尘玻璃（6），前端顶部设有遮光檐（5）。
3.根据权利要求1所述的一种自由空间光通信系统的光学天线，其特征在于：所述消杂光光阑（7）由若干内孔径依次减小的遮光圈构成。
技术说明书一种自由空间光通信系统的光学天线技术领域本技术新型属于光通信技术领域，具体是一种自由空间光通信系统的光学天线。
背景技术随着通信技术的不断发展，人们希望传输速率越来越高。
目前所用的通信技术以微波通信技术和光纤通信技术为主。
但是微波通信技术使用的波长较长，使得设备庞大，重量和功耗也比较大，传输速率和通信容量不能达到要求。
光纤通信在目前的发展中是接入的首选，但当光缆资源缺乏，不便于铺设光缆，或者来不及铺设光缆时，便需要寻求一种施工简便、迅速的替代品。
自由空间光通信（Free Space Optical Communications，简称FSO）是后来兴起的一种以激光为媒介，在大气信道或者真空中实现点对点或多点对多点的双向通信技术，可以传递语音、数据、图像等信息。
自由空间光通信系统所使用的激光频率高，方向性强，可用的频谱宽，不需要频率许可证，具有通信容量大、传输速率高、保密性好、抗电磁干扰能力高、成本低廉、误码率低、组网方便灵活等优点，该通信技术的发展将对军事科学技术和信息化社会的进步产生巨大影响，具有非常广阔的应用背景。
光学天线系统是自由空间光通信中的重要组成部分。
发射天线的作用是对光束进行压缩，增大激光束的光腰半径；接收天线的功能是压缩接收视野，增大接收面积，减少背景光干扰并将接受到的微弱光信号，会聚至探测器表面。
但该光学天线系统在应用中尚存在以下问题：1、在大气中应用时，大气的衰减比较严重，且大气信道的随机性强，使得精确的对准、捕获、保持比较困难，大气湍流效应易使传输的激光束发生波前畸变，使得光强改变，信号部分丢失；2、当收发端机安装在大楼之上时，大楼的震动以及风的扰动都会使其难于对准，甚至发生信号中断；3、目前所使用的光学天线传输效率偏低。
针对上述大气湍流对激光传输中相位、光强的改变以及大气强湍流的非线性和非均匀效应对传输信号的改变和丢失问题，有人研究出了自适应发射光学大气湍流抑制技术和多光束的空间分集大气湍流补偿技术，来抑制大气湍流效应对传输数据激光的影响。
但该技术仍然无法做到高精度对准，并且对环境的适应性不强，从而无法达到远距离传输的目的，也无法解决大气扰动造成的传输效率偏低的问题。
实用新型内容本技术新型的目的是提供一种可高精度对准、数据传输效率高的自由空间光通信系统的光学天线。
本技术新型的目的是通过以下技术方案实现的：一种自由空间光通信系统的光学天线，包括天线传输头外壳，天线传输头外壳可360°旋转的设置于一伸缩杆顶部，该伸缩杆通过可沿底座表面旋转的转轴链接于底座表面；其中，天线传输头外壳内部远离伸缩杆顶部一侧依次设有消杂光光阑、瞄准器、卡塞格伦天线、预准直装置和激光发射接受装置；所述激光发射接受装置包括半导体激光器，半导体激光器靠近预准直装置一侧底部设有接收器，半导体激光器与接收器之间设有半透半反玻璃，接收器接收到的激光信息连入电脑进行解码分析；卡塞格伦天线包括主镜和副镜，其中副镜开孔；瞄准器包括三个呈中心对称的探测器，该探测器由可在天线传输头外壳径向移动的支撑柱和支撑柱底部的激光光强感应器构成，整个光学天线系统的控制电路设计在各部件内部由电脑控制。
其中，天线传输头外壳前端设有防尘玻璃，前端顶部设有遮光檐，可以保护系统内部结构，避免灰尘、雨雪、霜、高温、低温等外界环境因素对系统的影响。
激光产生后会有一定的发散角，这会使激光在远距离传输时由于发散角的原因使得发射截面过大，以至超过接受天线的接受范围。
所以需要将激光经过预准直装置压缩发散角，直至达到接收器可以接受的大小；然后进入卡塞格伦天线，先到达副镜，经副镜反射至主镜，再被主镜以相对水平方向一微小的角度射出。
但是由于一部分中心激光无法到达主镜，所以在副镜中心开一个小孔，以避免光线从主镜的开孔处散失，使得这部分激光可以通过，最后再由副镜的一组放大透镜组合将这部分激光截面放大到与主镜发射时空缺部分吻合，即得到一束横截面为完全完整的圆形的激光束。
另外，消杂光光阑由若干内孔径依次减小的遮光圈构成，形成组合光阑，可以减少外在环境光等杂光进入系统。
本技术新型光学天线自动对准的方法所遵循的原理详述如下：一、基础理论以下公式（1）为高斯光束的场强表达式：其中z为传播距离，x和y为高斯光束横截面内的坐标，为随距离改变的光腰半径，为在原点的光腰半径，为随距离改变的曲率半径，C为一常数因子，k为高斯光束的空间频率，为高斯光束的波长。
通过推导可以得到高斯光束的曲率半径公式和光腰半径公式分别为：其中为随距离改变的曲率半径，z为传播距离，为在原点的光腰半径，为高斯光束的波长。
z为传播距离，为随距离改变的光腰半径，为在原点的光腰半径，k为曲率半径。
对公式（2）进行分析：当时，，光束在z轴负半轴汇聚；当时，，光束在处呈平面波；当时，，光束在z轴正半轴发射。
得出沿着 z 轴正方向传播的高斯光束在到达坐标原点之前是汇聚的球面波，而到达坐标系原点之后成为平面波，继续沿着 Z 轴传播则成为发散的球面波。
对公式（3）进行分析：该式所代表的曲线物理意义为沿着 z 轴传播的光束光波横截面上光场强度下降到中心点光波光场强度1/ e处的轨迹，即在每一个横截面上光强随半径增大而减小。
由此可以得出以下结论：1、激光束的最小半径在平面上获得，为激光光束的光腰半径，用光腰半径和腰斑处的光场强度作为研究高斯光束的初始条件，利用公式（2）和公式（3）可以分别计算出一定距离上光束的光腰半径和波面的曲率半径；由光腰半径可以知道任何时刻横截面的半径，而由曲率半径可知在最小半径之后，即当时，光束为发散的。
那么我们可以之后做出一定的设计，如将z=0处作为天线发射点。
2、进一步观察公式（3），可以发现该式刚好为一双曲线族的表示式，双曲线渐近线之间的夹角即为光束远离原点时的发散角，从可知，变大，则变小。
而激光发射时的发散角对激光束远距离传输影响极大，所以压缩发散角成为关键。
因此，需要在传输前使用预准直装置对光束发散角进行压缩。
另外，激光束波长越短，激光束在远场的发散角越小，因此，还应当采用波长较短的短波长光束（1550-1600nm）作为光源。
3、根据以上对高斯光束的几何描述做如下近似：光束从发射天线射出后，可认为处即为光束射出位置，当传播距离足够远时，根据远场条件，将正半轴发射面近似过渡成一个平面，因此我们将远距离的空间光束近似为一个圆锥体。
由之前分析可知，光强在横截面随半径增大而减小，即当传播距离z一定时，场强E只与R有关，且随着R的增大而减小。
因此，固定距离z的平面是一个呈中心对称，且随着半径增加光强减小的圆面。
基于远场高斯光束的这些近似特点设计对准方法进行对准。
二、对准方法基础过程分析激光空间信息的传输主要靠的是接受与发射天线彼此能够精准对准，这对传输效率与传输质量都有着至关重要的作用，而在传输过程中也要避免障碍物的影响。
基于以上所述，将本技术的两台光学天线分别置于没有楼层遮挡的两栋高层楼顶，首先利用接受与发射天线的GPS坐标，通过电脑计算得出彼此相对的基本方向以及二者之间的距离，然后根据该基本方向通过电脑控制移动两台光学天线进行初始对准；在进行初始对准后，两台天线的大体朝向已经确定了，但尚存在一定的偏移，因此必须再次对接受与发射天线进行一定的空间移动，进行第二次对准。
具体包括以下步骤：（1）初始对准：将本技术的两台光学天线分别放置于没有楼层遮挡的两栋高层楼顶，然后将二者的GPS坐标转换为空间直角坐标，最后利用连立空间两点的直线方程做一条准直线（传输距离一般远小于1000米，且靠近地表，不考虑相对论效应），该准直线的方向便是两台天线初次对准时的方向。
之后电脑便可以通过这条准直线的方向调节接受天线与发射天线在空间中初始的对准方向；（2）三角对准法再次对准：A、通过电脑编程控制此时已初步对准的天线在自身可运动范围内以相同的方式进行运动，当两台天线的激光束扫描区域有重叠的部分时彼此的天线传输头相遇；B、根据远场高斯光束的特点，将两台光学天线激光发射接受装置发射出的激光束近似为两个相同的圆锥体，天线内部的探测器近似为等边三角形；C、根据电脑程序控制两台光学天线的激光束以探测器形成的等边三角形的三个顶点为基础，逐一进行对准。
上述过程中，瞄准器的探测器在其横截面方向有一定的伸缩限度，所以在达到极限时只能侦测到一定范围。
