凸透镜成像(2015中考题)
贵阳2015年中考物理试题(含部分答案)
市2015年初中毕业生学业考试试题卷（含部分答案）物理试卷（满分90分，理化合堂考试时间共150分钟）一、选择题（本题共6小题，每小题3分，共18分。
每小题只有一个选项符合题意）1．随着大数据产业的发展，市逐步进入了全城免费WiFi（无线局域网）时代，市民可在城区用智能手机与互联网免费连接．手机接收的网络信息是通过（）A．电磁波传递 B．铜质导线传递 C．声波传递 D．高压线传递科.网] 2．熬制糖水的时间越长，糖水的味道越甜．这是由于熬制过程中，糖水的水经过下列哪种物态变化所致（）A．凝固 B．升华 C．汽化D．熔化3．在中考期间，为减小噪声对考生的影响采取了下列措施，其中属于从声源处减弱噪声的是（）A．将教室的窗户玻璃更换为隔音玻璃B．停止校园周边工地的施工C．在教室安装噪声监测仪 D．在校园绿化带多植树4．我们知道磁体间的相互作用是通过磁场这一看不见、摸不着的物质发生．下列物体间相互作用的发生与此类似的是（）A．运动场对正在跑步的运动员有摩擦力的作用B．形变的跳板对跳水运动员有弹力的作用C．向两竖直放置的白纸中间吹气，两纸会相互靠拢D．带电的橡胶棒对靠近它的不带电泡沫小球有吸引力5．定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒为6V的电源两端，则下列判断正确的是（）A．电路中的电流为0.24A B．定值电阻的阻值是灯泡阻值的3倍C．定值电阻与灯泡消耗的实际功率之比为2︰1 D．通电2min，灯泡消耗的电能是180J6．如图所示，材质均匀的弧形轨道固定在竖直平面，将小球置于轨道的顶端A点，小球具有的机械能为100J．让小球从A点由静止开始滚动，到右侧所能达到的最高位置B点时，具有的机械能为80J，随即小球向左侧滚动，当滚动到左侧所能达到的最高位置时，它具有的机械能可能是（不计空气阻力）（）A．80J B．70J C．60J D．50J二、填空题（本题共5小题，每空2分，共14分）7．2013年6月20日，航天员王亚平在“天宫一号”为我们演示了一个个神奇的太空实验．如图所示，是她在展示向一个水球注入红色染剂时的情景，我们可观察到透明的水球迅速变成了红色．这说明分子在做无规则运动．8．滑板是一种深受青少年喜爱的极限运动，如图所示，一位运动员脚踩滑板高高跃起，在此过程中以滑板为参照物，运动员是_静止_______的．9．为了合理利用能源，人们设计了一种燃气型环保小汽车．它的发动机工作时可将燃气燃烧释放的_______能转化为汽车行驶的机械能．它的整个车身大多由轻质材料构成，从而减小了质量使其较为轻巧，这是因为制作车身的材料具有较小的____密度____．10．将三个体积相同而材料不同的小球A、B、C放入装水的容器中，静止时的情形如图所示，则___A_____球受到的浮力最小；若此时水深0.2m，则水对容器底的压强为_0.2×104_______Pa．（ρ水＝1.0×103kg／m3）11．将定值电阻R1与R2串联接在电压恒为U的电源两端，R1消耗的电功率为4W，两电阻消耗的总功率为P；若将R1与R2并联接在该电源两端，R1消耗的电功率为36W，两电阻消耗的总功率为P′，则P︰P′＝________．三、简答题（本题包括3个小题，每小题3分，共9分）12．市正在着力推进生态文明城市建设，如：对饮用水源的治理与保护、提高空气质量开展的治污工程……充分体现了我们与大自然的和谐统一．请你以身边的小事为例，从物理的角度提出两条建设生态文明城市的举措．13．在一罐口打开的空铁皮罐放少量水，对铁皮罐加热至水沸腾，然后用盖子密封，并用冷水浇铁皮罐，我们会发现铁皮罐发生了塌陷，如图所示．请你运用所学的物理知识分析铁皮罐塌陷的原因．14．如图所示，弹簧测力计下端用细线悬挂重为3N的金属框，其正下方有一磁场区域（图中“×”表示垂直于纸面向里的磁感线）．现使金属框从某一高度竖直匀速下降，发现当金属框刚进入磁场到完全进入磁场的过程中（金属框始终匀速），弹簧测力计的示数小于3N．若将磁感线的方向改为垂直于纸面向外，请判断：重复上述操作，在金属框匀速进入磁场的过程中，弹簧测力计的示数是大于3N还是小于3N？并说明你的理由．四、作图题（本题包括4个小题，每小题2分，共8分）15．请在图中用笔画线代替导线连接实物电路．（要求：两灯串联，电压表只测量L1两端的电压，不考虑量程选择，导线不能交叉）16．如图所示，是小磁针的一端靠近条形磁体S极静止时的情景，请在图中的括号标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向．17．如图甲所示，在一个圆柱形容器中放入小物块A．若使圆柱形容器绕中心轴以一定的速度旋转时，物块A会附着在容器壁与容器一起匀速转动，并与容器壁保持相对静止，如图乙所示．请在平视图上画出此时物块A的受力示意图．（不计空气阻力，图中已标出重心）18．如图所示，将轻质弹簧的一端固定在水平桌面上，在弹簧正上方O点释放一个重为G的金属小球，下落到A点时与弹簧接触并压缩弹簧至B点，随即被弹簧竖直弹出（整个过程弹簧在弹性围）．请在坐标中画出小球从O点下落直至B点的过程中，其所受合力的大小随运动距离变化的大致关系图象。
中考物理凸透镜成像的规律题试题及答案
一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。
由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。
乙2 丙丙甲乙故选B。
2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
中考物理凸透镜成像的规律题试题及答案
一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。
物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。
故选A。
2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。
当将点光源放在C点时，则（）A ．一定在B 点成一个实像B ．一定在A 点的左侧成一个虚像C ．可能在B 、C 之间成一个实像D ．可能在C 点的右侧成一个虚像【答案】D【解析】 如果凸透镜放在C 点右侧，那么当点光源放在A 点时，成像在A 点左侧，而不是右侧的B ，所以不可能；当光源在A 点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B 点时就也会在相对于B 的另一侧成实像，（也就是A 的一侧）而不是成像在C 点．所以透镜不可能在AB 和BC 之间．如果凸透镜放在A 点左侧，那么当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，成像都是虚像．故此时凸透镜只能放在A 点的左侧；所以该情况下有如下几种可能，即若C 点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C 点还在透镜的1倍焦距以内，即此时所成的像应在C 点的右侧．故分析四个选项，只有D 是正确的．故选D ．3．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A、蜡烛处于AB间某一位置时，2f＞u＞f，成倒立、放大的实像．选项错误．B、蜡烛处于BC间某一位置时，u＞2f，成倒立、缩小的实像．选项错误．C、将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C．4．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．当u=12cm时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm时，像距也为16cm，即都等于二倍焦距，所以该凸透镜的焦距是8cm，故A错误；B. 由图可知，把物体从距凸透镜12cm处移动到24cm处的过程中，即物距增大时，像距变小，像会逐渐变小，故B正确；u=时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制C. 当20cm成，故C错误；u=时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D错误．D. 当12cm故选B．【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．毕业班的同学在照毕业照时发现有一部分同学没有进入取景框，为了使全班同学都进入取景框，接下来的操作是（）A．应使照相机靠近学生，并调节镜头使镜头靠近胶片B．应使照相机远离学生，并调节镜头使镜头靠近胶片C．应使照相机远离学生，并调节镜头使镜头远离胶片D．应使照相机靠近学生，并调节镜头使镜头远离胶片【答案】B【解析】【详解】毕业班的同学在照毕业照时发现有一部分同学没有进入取景框，为了使全班同学都进入取景框，即是要把像变小，根据凸透镜的动态成像规律，像要更加小，那么物距应该变大，应使照相机远离学生，同时为了成清晰的像，像距要变小，即调节镜头使镜头靠近胶片，故选B。

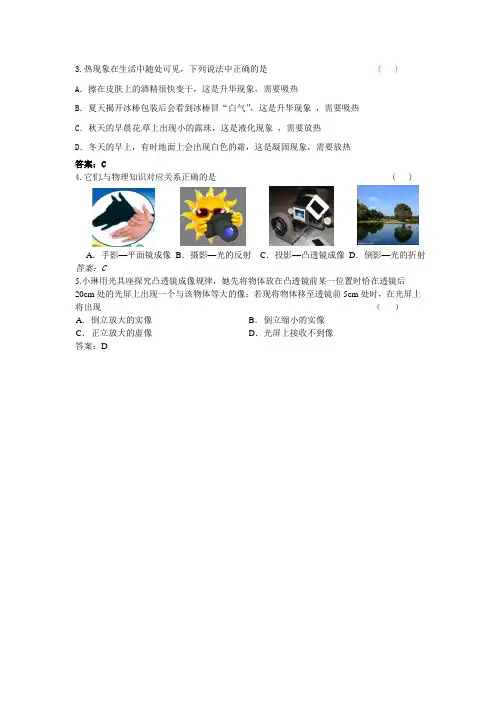

2015中考题训练典型题10
3.热现象在生活中随处可见，下列说法中正确的是 ( )
A ．擦在皮肤上的酒精很快变干，这是升华现象，需要吸热
B ．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象 ，需要吸热
C ．秋天的早晨花草上出现小的露珠，这是液化现象 ，需要放热
D ．冬天的早上，有时地面上会出现白色的霜，这是凝固现象，需要放热
答案：C
4.它们与物理知识对应关系正确的是 ( )
答案：C
5.小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20cm 处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm 处时，在光屏上将出现 （ ）
A ．
倒立放大的实像 B ． 倒立缩小的实像 C ． 正立放大的虚像
D ． 光屏上接收不到像 答案：D
A ．手影—平面镜成像
B ．摄影—光的反射
C ．投影—凸透镜成像
D ．倒影—光的折射。

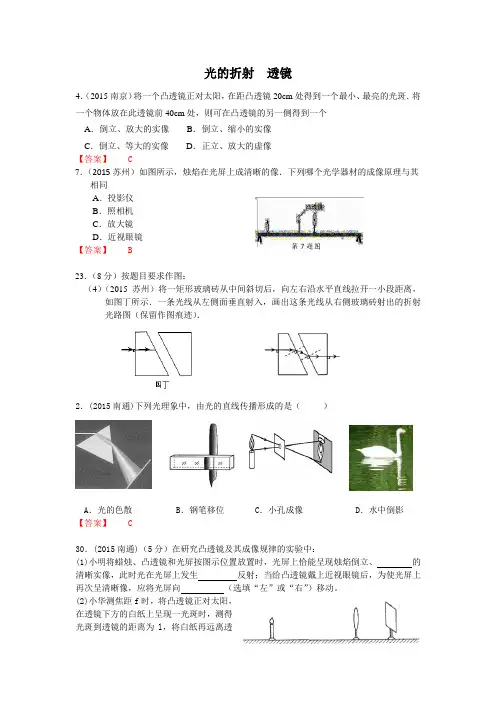

2015年物理中考真题分类汇编《光的折射 透镜》
光的折射 透镜4．（2015南京）将一个凸透镜正对太阳，在距凸透镜20cm 处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm 处，则可在凸透镜的另一侧得到一个A ．倒立、放大的实像B ．倒立、缩小的实像C ．倒立、等大的实像D ．正立、放大的虚像【答案】 C7．（2015苏州）如图所示，烛焰在光屏上成清晰的像．下列哪个光学器材的成像原理与其相同A ．投影仪B ．照相机C ．放大镜D ．近视眼镜【答案】 B23．（8分）按题目要求作图：（4）（2015苏州）将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图丁所示．一条光线从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．2．(2015南通)下列光理象中，由光的直线传播形成的是（ ）A ．光的色散B ．钢笔移位C ．小孔成像D ．水中倒影【答案】 C30．(2015南通)（5分）在研究凸透镜及其成像规律的实验中：(1)小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、 的清晰实像，此时光在光屏上发生反射；当给凸透镜戴上近视眼镜后，为使光屏上再次呈清晰像，应将光屏向（选填“左”或“右”）移动。
(2)小华测焦距f 时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l ，将白纸再远离透第7题图镜一段距离，发现白纸上又出现了相同大小的光斑，则l f（选填“大于”、“等于”或“小于”）；小华取一发光的小电灯放在凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将。
【答案】（1）缩小、漫、右（2）小于、逐渐增大7．（2015常州）小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的【答案】 B29．（2015常州）(9分)2014年7月，常州学生李潇在水塘中看到形状特殊的“虾”．(1)如图甲所示，他看到的“虾”是因为光的________而形成的______像，真正的虾在水中______(C／D／E／F)处．他用激光笔从A点向_______(B/C/D/E/F)处射出光束，即可把虾照亮．(2)拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看．①胶片上虾的头部朝_______(上／下)．②测得胶片到凸透镜的距离为8cm，则该凸透镜的焦距可能是(_________)A．2cm B．7cm C．9cm D．10crn③要使像变得更大，应将幕布向_______(左/右)移，并将凸透镜向________(左/右)移．(3)生物老师证实，这是古老物种仙女虾．其卵可以在寒冷或高温的沙土里休眠多年，直到遇水才孵化．仙女虾的卵壳具有___________(写出一点即可)的特性．【答案】（1）折射、虚、E、B （2）①下② B ③硬度大15、（2015淮安）如图所示，铅笔斜插入装有水的圆柱形玻璃杯中，从侧面看铅笔好像在水面处折断了，这是光的______现象．水中部分看起比水面上的部分要粗一些，这是因为盛水的圆柱形玻璃杯相当于______（选填“凸”或“凹”）透镜。
中考物理真题精选--凸透镜和凹透镜(含答案和解析)
中考物理真题精选--凸透镜和凹透镜一、选择1.对下列四幅图解释正确的是()2.点燃的蜡烛放置在离凸透镜15cm处，在凸透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（）A．5cm B．10cm C．15cm D．20cm3.(多选)某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是()A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏4.下图所示光路图中，正确的是（）5.如图是物体S通过凸透镜成像的示意图，当物体S放在哪个位置时，才能产生图中所成的像S′（）A．u＞2f B．f＜u＜2f C．u=f D．u＜f6.（2015•烟台）在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（）A．远离透镜B．靠近透镜C．靠近透镜和远离透镜都可以D．保持在原来的位置7.下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A．照相机B．放大镜C．幻灯机D．汽车后视镜8.在“探究凸透镜的成像规律”时，物体在光屏上成一个缩小的像，若物体以速度v沿着主光轴向靠近透镜的方向移动，则（）A.像以速度v沿着主光轴向远离透镜的方向移动B.像以大于v的速度沿着主光轴向远离透镜的方向移动C.像以小于v的速度沿着主光轴向远离透镜的方向移动D.像以小于v的速度沿着主光轴向靠近透镜的方向移动二、填空9.于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的焦点，凸透镜的焦点有个，焦点到凸透镜中心的距离叫。
10.（2015•厦门）近期流行的“自拍神器”给旅行者自拍带来方便。
如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果。
凸透镜成像十大问题
1、（6分）（2015•聊城）某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示．（1）要使烛焰的像能成在光屏的中央，应将蜡烛向（填“上”或“下”）调节．（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是cm．（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、的实像，日常生活中利用这一原理制成的光学仪器是（填“照相机”、“投影仪”或“放大镜”）．要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏（填“靠近”或“远离”）透镜，直至得到清晰的像．（4）实验中怎样操作，才能在光屏上得到最清晰的像？．补充设问：1、如果要使光屏上成缩小像，需要将蜡烛向______（选择左、右）移动。
2、如图，如果保持蜡烛、凸透镜、光屏位置不动，该用焦距为20cm的透镜进行实验，光屏上是否能成像？_____________(选择可以不可以)，原因_________3、实验过程中，用不透明纸片遮住凸透镜上半部分，光屏上的像将______________4、如果保持蜡烛、透镜位置不动，把光屏向右移动一小段距离，要想在光屏上再次成清晰的像，可在蜡烛和透镜之间放一个_____________________(选择近视眼镜或者远视眼镜)。
5、实验中，蜡烛变短，导致光屏上的像向_____(上或者下)移动，为了能使像成在光屏中央，在不改变实验器材情况下，写出一种可行办法_____________________6、光屏用带方格的有什么好处?____________________________________________7、固定蜡烛和凸透镜，移动光屏，光屏上始终不能成像，原因是_______________8、固定蜡烛和光屏，移动透镜，光屏上始终不能成像，原因是_______________9、你们在实验中是如何验证凸透镜成像左右颠倒________________________________10、如果把凸透镜换成水凸透镜，在光屏上成清晰像的基础上，向水凸透镜内加水，光屏上的像将不再清晰，如果想使像再次清晰，采取的措施是____________________ 要给凸透镜前加上眼睛的话，选择____________，验证了__________(选择近视眼或者远视眼)的成因和矫正。
2015中考题训练典型题7
5.在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到蜡焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35㎝刻度处，对于此时像的性质判断正确的是( )
A．一定是放大的像
B．一定是缩小的像
C．可能是倒立的像
D．可能是正立的像
答案：A
6.阿基米德采用排水法解决了王冠掺假问题，现有一个金和银做成的王冠，用排水法测量出其体积为56.9cm3，若与王冠质量相同的纯金块和纯银块的体积分别为52.5cm3和96.5cm3，则王冠中银的质量和金的质量之比为（）A.1：8 B.1：9
C.1：10
D.1：11。
(完整版)凸透镜成像规律试题及答案
探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题3分，共39分）1．（08临沂）下列有关光的现象中，正确的说法是（）A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射B．光与镜面成30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大D．老年人通过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是3点正D．时钟指示的时间是9点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm处，则蜡烛通过凸透镜成的像是（）A、倒立、缩小的实像B、正立、缩小的实像C、倒立、放大的实像D、正立、放大的虚像4．下列现象属于光的折射现象的是（）A、海市蜃楼B、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点可以节省空间。
必考实验探究题36平面镜成像或凸透镜成像规律(原卷版+解析)
必考实验探究题36 平面镜成像或凸透镜成像规律题型分析：本考题主要考察平面镜成像或凸透镜成像规律。
光学光的反射规律，即三线共面，法线居中。
同时用正向和反向的方法各证明之；凸透镜的成像规律问题，需要能够从光路图的分析角度掌握其原由，在通过一定方法记住其规律及相对应的一些应用。
光学内容与高中光学联系紧密，因此也成为必考题。
近几年常见于杭州中考的第31或32题，在全省各地也几乎是必考题。
一、实验探究题1.（2020·绍兴）在“研究凸透镜成像规律“的实验中。
（1）某次实验过程中，小敏移动光屏直到出现清晰的像，蜡烛、透镜和光屏在光具座上位置如图所示，此时所成的是倒立________的实像。
（2）若通过移动透镜，使光屏上再次成清晰的像，透镜应该移到________厘米刻度处。
（3）实验一段时间后，原为成在光屏中央的像，“跑“到图甲所示的位置。
下列操作可以让像重新回到光屏中央的有________。
①光屏上移一段距离①蜡烛下移一段距离①透镜下移一段距离（4）研究好成像规律后，小敏模拟了近视和远视的矫正，图乙中，小敏给透镜A戴上“眼镜“（凸透镜B），光屏上刚好出现清晰的像，摘下”眼镜“后，光屏上的像变模糊，如图丙所示，若要通过移动蜡烛使像再次清晰，应将蜡烛向________(选填“靠近”或“远离”)透镜方向移动一段距离。
2.（2019·绍兴）同学们学习了“光的折射”后，知道了光从空气斜射入玻璃中时，折射角小于入射角。
入射角增大，折射角也增大。
那么当光从空气斜射入玻璃中时，折射角与入射角大小是否成正比呢?【建立猜想】折射角与入射角大小可能成正比。
【实验探究】同学们测得了四组实验数据。
第2次实验如图所示，请将实验数据填入表格中。
【实验结论】折射角与入射角大小①________（选填“成正比”或（“不成正比”）。
【评价与交流】根据实验数据，还可以得出的结论是①________3.（2018·杭州）为探究光的反射规律，小金进行如图所示的实验。
中考物理凸透镜成像的规律(大题培优)含答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。
凸透镜成像规律测试题及答案
凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（）A、小于焦距B、大于焦距，小于两倍焦距C、等于两倍焦距D、大于两倍焦距2、某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A、一定是实像B、一定是虚像C、一定是放大的像D、一定是缩小的像3、探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。
然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像A. 像距增大，像增大B. 像距减小，像增大C. 像距减小，像减小D. 像距增大，像减小4、在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。
则在光屏上A．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm5、一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（）A.10cm ＜f＜20cmB.f＞10cmC.f＜10cmD.f＞20cm6、物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。
要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。
下面给出的生活中常用物品工作时原理与此现象相同的是（）A.投影仪B.照相机C.放大镜D.近视镜9、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。
(完整版)初中物理凸透镜成像规律专题(含答案)
10．某同学做"探究凸透镜成像的规律"实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（ ）
A．烛焰位于a点时，屏上出现的实像最小
A．a端变细，b端变细B．a端变粗，b端变粗
C．a端变细，b端变粗D．a端变粗，b端变细
8．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（）
A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像
C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
9．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰。若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（ ）
4．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是（）
A．仅将蜡烛移至刻度线M的左侧某处
B．仅将光屏移至刻度线P的右侧某处
C．仅将凸透镜向左移至刻度N处
D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处
5．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（ ）
A．蜡烛置于c点时，在光屏上能成一个放大的像
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大
6．小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（ ）
凸透镜成像练习题
凸透镜成像练习题一、选择题：1. 测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用的航空摄影照相机的镜头焦距为50mm，则底片到镜头间的距离为（）A. 100mm以外B. 50mm以内C. 略大于50mmD. 恰为50mm2. 某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（）A. 远视眼模型，用凸透镜矫正B. 近视眼模型，用凹透镜矫正C. 近视眼模型，用凸透镜矫正D. 远视眼模型，用凹透镜矫正4. 集体照相时，发现有些人没有进入镜头，为了使全体人员都进入镜头，应采取（）A. 人不动，照相机离人远一些，镜头往里缩一些B. 人不动，照相机离人近一些，镜头往里缩一些C. 人不动，照相机离人近一些，镜头往前伸一些D. 照相机和镜头都不动，人站近一些5. 如下图，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（）A. 薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B. 透镜都是固体物质组成的，液体不能起凸透镜作用C. 起凸透镜作用的应是塑料薄膜D. 水和塑料薄膜共同起凸透镜作用6. 在放映幻灯时，想在屏幕上得到一个放大的钥匙的像，钥匙形状如M图示，则幻灯片应如何插法（）7. 如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。
为在A端得到清晰的像，要调整A、B间的距离，这时A. 眼睛应对着B端向筒内观察，看看像是否清楚B. 如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A. B间的距离C. 应把A端朝着明亮的窗外，B筒朝着较暗的室内，否则看不清楚D. 应把B端朝着明亮的窗外，A筒朝着较暗的室内，否则看不清楚8. 当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。
中考物理专题复习凸透镜成像的规律题及答案
一、初中物理凸透镜成像的规律1．小明用放大镜看自己的指纹，如图所示。
随后小明拿着同一个放大镜看窗外的物体，并且离窗外的物体越来越远，如图所示。
以下说法正确的是（）A．小明用放大镜看自己的指纹，看到的是正立、放大的实像B．小明用放大镜看自己的指纹，看到的是倒立、放大的虚像C．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，看到的是像越来越小D．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，看到的是像虚像【答案】C【解析】【分析】【详解】AB．小明用放大镜看自己的指纹，看到的是正立、放大的虚像，不是实像，也不是倒立的，A、B错误；CD．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，根据凸透镜的动态成像规律可知，物体到凸透镜的距离越大时，像到凸透镜的距离越小，所成的像是越来越小的，并且是实像；C正确、D错误。
故选C。
2．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．3．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
凸透镜成像规律中考复习习题及详细答案
凸透镜成像规律练习题及详细答案1 .物体到凸透镜的距离时，成倒立缩小的像；物体到凸透镜的距离等于2倍焦距时，像到凸透镜的距离为，成的像是立的，大小与物体.2 .物体到凸透镜的距离时，成倒立放大的实像；物体到凸透镜的距离为时不成像；当物体到凸透镜的距离时，成正立、放大的虚像.3 .照相机是根据凸透镜能成像的光学原理制成的.照相机的调焦装置是用来调节镜头到的距离的，当拍摄近的景物时，镜头要往前冲，离胶片一些.光圈是用来控制进入镜头的多少的；快门是用来控制曝光的.4 .投影仪是根据凸透镜能成像的光学原理制成的.在投影时由于屏幕上的画面太小，同学们看不清楚，需让画面再大些，调节的方法是，向调镜头（填“上”或“下”），同时投影仪与屏幕的距离要.1大于二倍焦距等于2倍焦距倒相等2大于一倍焦距小于二倍焦距一倍焦距小于一倍焦距3成倒立缩小的实像景物远景物大小4倒立放大的虚像下远一、填充题1．凸镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是镜。
2 .有一焦距为f的凸透镜，若把烛焰放在离凸透镜2f以外，则在凸透镜的侧成实像，光学装置就是利用这一规律制成的。
3．小孔成像是由于光的成的像，平面镜成像是由于光的成的像，透镜成像是由于光的成的像。
4．利用凸透镜不仅可以光线，而且能成像，这种由光线会聚而成，能显示在屏上的像叫实像。
二、是非题在研究凸透镜成像规律的实验中，判断以下结论是否正确。
1．实验用的凸透镜其焦距必须是已知的。
（）2．光具座上器材的排列次序是烛焰、凸透镜和光屏。
（）3 .物体到凸透镜的距离叫物距，用u表示。
（）4.像到凸透镜的距离叫像距，用v表示。
（）5 .焦点到凸透镜光心的距离叫焦距，用f表示。
（）6.虚像不可能成在光屏上。
（）7．实像是倒立的，虚像是正立的。
（）8．实验前要调整蜡烛、光屏和凸透镜的高度，使它们的中心大致在同一高度上。
（）三、选择题1.下列陈述中正确的是[]A.凸透镜一定成实像B.凸透镜一定成虚像C.凸透镜一定能成像D.凸透镜能成虚像2．已知凸透镜的焦距为10厘米，物体离开凸透镜的距离为15厘米，那么所成像是[]A.倒立缩小的实像B.倒立放大的实像C正立缩小的像D.正立放大的像凸透镜成像及应用A组答案：一、1．凸透2．另一；缩小倒立；照相机3．直线传播；反射；折射4．折射；实际二、1.也d3.x4.x5.d6.d7.d8.N三、1.D2.B一、选择题：1、小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。
凸透镜成像的规律 习题(含答案)
凸透镜成像的规律习题（含答案）一、单选题(本大题共3小题，共6.0分)1. 小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A. 光屏上形成的是烛焰倒立等大的实像B. 图中成像特点与照相机成像特点完全相同C. 若将光屏和蜡烛同时向左侧移动相同的距离，则屏上始终能成清晰的像D. 只将透镜向右移动15cm时，光屏上将出现清晰缩小的像2. 如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个（）A. 凸透镜B. 凹透镜C. 凸面镜 D. 凹面镜3. 在“探究凸透镜成像的规律”的实验中，把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A. 5cmB. 10cmC. 20cmD. 30cm二、填空题(本大题共4小题，共8.0分)4. 物理课上，老师做了一个实验：打开手机播放图片，在手机前放一个凸透镜，把透镜正对墙壁，移动手机的位置，发现墙壁上出现了手机上的画面．则墙壁上出现的可能是______ 的______ 像．墙壁上发生的是______ 反射，此实验应该在______ （选填“明亮”或“黑暗”）的环境中演示．5. 照相机的镜头相当于一个______ 透镜，胶片相当于______ ，照相时景物到镜头的距离应该______ 焦距．6. 一束平行于凸透镜主光轴的光照射到凸透镜的表面上，在镜后5cm远处的光屏上形成了一个最小、最亮的光斑，则这个凸透镜的焦距是______ cm；若一物体距该凸透镜的距离为8cm，则物体通过凸透镜成______ 、______ 、______ 像．7. 数码相机已在我们的生活中普及，照相机的镜头相当于一个______ 透镜，若照相机镜头的焦距为50mm，当被拍照的人到镜头的距离大于100mm时，会得到一个______ 、______ 的实像．三、实验探究题(本大题共12小题，共72.0分)8. 在探究“凸透镜成像规律”的实验中．（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= ______ cm．（2）如图乙，光屏上呈现清晰的像，此像的性质是______ 的实像，在投影仪和照相机中，应用这种成像情况的是______ ．（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中______ 处（选填“A”或“B”）能观察到烛焰的像，若要在该位置观察到的像变得更大些，可将蜡烛适当______ 移（选填“左”或“右”）．（4）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上清晰的像变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是______ 眼镜．（选填“近视”或“远视”）9. 在“探究凸透镜成像规律”的实验中，所选用的凸透镜的焦距为10cm．（1）点燃蜡烛，调节烛焰、凸透镜和光屏，使三者的中心大致在______ ．（2）当蜡烛与凸透镜的距离如图，烛焰在光屏上成倒立、______ （选填“放大”、“缩小”或“等大”）的实像．照相机、投影仪和放大镜是常用的三种光学仪器，其中______ 遵循此成像规律．（3）若物体向凸透镜靠拢后，调节光屏上所成的像______ （填“变大”“变小”或“不变”）．10. 在观察凸透镜成像的实验中，有一个步骤是调整蜡烛、凸透镜和光屏的高度．点燃蜡烛应在这个步骤之______ （填“前”或“后”）．若凸透镜位置不变，先后把烛焰放在a、b、c、d各点，分别调节光屏的位置．①烛焰放在______ 点时，屏上出现的像最大；②烛焰放在______ 点时，屏上出现的像最小；③烛焰放在______ 点时，屏上出现最清晰像时，屏距凸透镜最远；④烛焰放在______ 点时，无论怎样移动光屏，在屏上都得不到烛焰的像；⑤烛焰放在______ 点时，可以观察到放大的像；⑥烛焰从a移到b的过程中，像的大小变______ ，像与凸透镜的距离变______ ．11. 在探究凸透镜成像规律实验时，某同学用焦距为10cm的凸透镜，放在光具座上50cm刻度线处，如图所示．（1）先将点燃的蜡烛、光屏分别置于光具座上透镜的两侧，再调整透镜和光屏的高度，使它们的中心与烛焰的中心大致______ ．（2）将蜡烛先后；两次放置在25cm和35cm处，保持透镜的位置不变，移动光屏可以在光屏上得到大小不同的两个像，比较两次所成的像，当蜡烛位于光具座上的______ 刻度处时，所成的像较大．（3）若蜡烛远离凸透镜，还想再光屏上得到清晰的实像，应将光屏适当向______ （选填“远离”或“靠近”）凸透镜方向移动．（4）随着蜡烛不断燃烧，光屏上烛焰像的位置会逐渐发生偏移，为了使像扔能成在光屏中央，则可以适当地将凸透镜向______ （选填“上”、“下”、“左”、“右”）调整来实现．（5）若透镜位置不变，将蜡烛移动标尺45cm刻度线处，这时应从______ （填“左”或“右”）侧透过凸透镜直接观察，此时观察到像的性质是______ ．（6）如果在光屏上得到了清晰的像以后，不小心将一个不透明的小圆纸片贴在凸透镜的中央，则在凸透镜另一侧的光屏上所成的像______ ．A．中央有个黑斑B．变亮，且完整C．变暗，但完整D．残缺不全．12. 小亮同学用一个未知焦距的凸透镜探究凸透镜成像规律．（1）为了使像成在光屏的中央，通过调整，使烛焰，透镜，光屏的中心在______ ．（2）小亮同学按要求进行观察和测量，并将观察情况记录在表格中：实验序号物距/cm 像距/cm 像的性质1 20 6.7 倒立、缩小的实像2 15 7.53 10 10 倒立、等大的实像4 7.5 倒立、放大的实像5 4 -- 正立、放大的虚像①此凸透镜的焦距为______ cm②上表实验序号2中像的性质应该为______ ；生活中人们使用的______ （选填“放大镜”“投影仪”“照相机”）就是利用这一成像规律工作的．③将蜡烛从远处向凸透镜靠近时，要在光屏上成清晰的像，光屏应______ （选填“靠近”“远离”）凸透镜．（3）小亮在实验中还发现凸透镜对光能起会聚作用，所以生活中可用它来矫正______ （选填“近视”“远视”）．13. 小宏用焦距为10cm的凸透镜做“凸透镜成像”实验．（1）在实验前，小宏调节蜡烛的焰心、凸透镜的光心和光屏中心在同一亮度，目的是为了______ ．（2）在如图所示的位置光屏上出现了清晰的像，这个像的特点是______ （填“放大”、“缩小”或“等大”），______ （填“倒立”或“正立”）的实像，生活中的______ 就是利用这一原则制作的．（3）如果蜡烛向右移动（n＞f），为了使光屏上重新得到清晰的像，光屏必须向______ （填“左”或“右”）移动．14. “探究凸透镜成像规律及应用”的活动：（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小、最亮的光斑，如图甲，则该凸透镜的焦距为______ cm；（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整使蜡烛火焰、光屏的中心、凸透镜的光心在______ 上，这样可以使像成在光屏的中心；（3）如图乙，保持凸透镜位置不变，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止，这个像相对烛焰来说是______ （选填“放大”/“缩小”）的；（4）保持凸透镜位置不变，将点燃的蜡烛移到标尺30cm处，再移动光屏至标尺______ cm处，光屏上就会得到一个与烛焰大小一样的清晰像；（5）观察完（4）的实验现象后，仍保持凸透镜位置不变，将蜡烛移动到标尺35cm处，光屏应向______ 侧移动，才能接收到一个清晰的像；当蜡烛移动到标尺45cm时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时应当在透镜的______ 侧并通过透镜向______ 侧观察（均选填“左”/“右”），能看到烛焰______ （选填“放大”/“缩小”）、______ （选填“正”/“倒”）立的虚像．15. 小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题：（1）小明分别将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度．使它们的中心跟蜡烛的中心大致在______ ．（2）过一段时间后，小明发现烛焰在光屏上的像偏高，要使烛焰成像在光屏中心，若只能调节烛焰，应将烛焰向______ （选填“上”“下”）调节．（3）小明将蜡烛放在图中15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立______ 的实像，______ 就是利用这一成像原理制成的．（4）为了观察物距等于5cm时烛焰的成像特点，请你写出接下来的操作步骤______ ．16. 小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图（1）位置时，烛焰恰好在光屏上成清晰的像．（1）这个像的成像原理与______ （选填“放大镜”、“投影仪”或“照相机”）相同．若将蜡烛向右移动少许，则应将光屏向______ （选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要______ 些．（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向______ （选填“左”或“右”）移动才能在光屏上成清晰的像．（3）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置．旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是______ ．（4）他让一束平行光正对射向该透镜，在距离凸透镜10cm处得到一个最小最亮的光斑．若他将一个物体放在距离此透镜前15cm处，则可在凸透镜的另一侧得到一个倒立的、______ 的实像．（放大/等大/缩小）（5）图（2）是某次实验中出现的情形，要使像能够成在光屏的中央，应将透镜向______ （选填“上”或“下”）调整．17. 在“探究凸透镜成像规律”的实验中（1）调整实验器材，把点燃的蜡烛置于凸透镜的左侧，光屏置于凸透镜的右侧．调节烛焰、凸透镜和光屏的高度，使它们的中心在同一高度．如图甲所示，这样调整的目的是为了______ ．（2）实验装置正确安装并调节后，小芳同学某次实验情景如图所示，此时她在光屏上看到了烛焰清晰的像，生活中的______ 就是利用这一原理制成的．（3）实验过程中，如果用不透明的硬纸板档住凸透镜的上半部分，则光屏上的像______ ．A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了（4）如果保持蜡烛和凸透镜的位置不变，把光屏向右移一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个______ （选填“近视眼镜”或“远视眼镜”）．（5）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：______ ．（6）通过实验小娟明白了照相机的成像原理，一次她在给兄弟班级照毕业像时，发现两旁还有同学没有进入观景框内，他应将照相机______ （填“靠近”或“远离”）被拍照的同学，这样才能在观景框内看到全班同学清晰的画面．（7）小娟进一步学习知道了眼球的成像原理．一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜的后方，这就是远视眼；矫正方法是戴一副由______ （填“凸”或“凹”）透镜片做的眼镜．（8）如图乙是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30cm，小娟根据凸透镜成像规律推测该水球的焦距可能是______ （填选项序号）A．8cm B．15cm C.20cm D.40cm．（9）为了便于观察实验现象，实验环境应该______ （选填“较亮”或“较暗”）一些，此实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向______ 移动．18. 如图1所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度．下表是小华同学实验时记录的几组数据：实验次数物距u/cm 像距v/cm1 30 152 20 203 15 304 5 /（1）第4次实验时所成像的特点是______ ．（2）当光屏上得到一个倒立缩小的实像时，保持透镜的位置不变，要使屏上的像变大些，应将蜡烛______ 透镜，将光屏______ 透镜．（选填“靠近”或“远离”）（3）第1次实验时，小华将一近视眼镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向______ （选填“靠近”或“远离”）透镜方向移动．小明想继续探究想探究凸透镜成像规律．实验桌上有两个凸透镜，焦距分别为10cm和20cm．（4）小明将其中一块凸透镜放在光具座上，当烛焰、透镜及光屏的位置如图2所示时，恰能在光屏上得到一个清晰的像，则他选择的凸透镜的焦距为______ cm；（5）小明将蜡烛和光屏的位置对换，发现在光屏上仍能成一清晰的像，此时像的性质是倒立、______ 的实像；（6）实验（5）中，不改变各元件的位置，小明换了另一块凸透镜，调节光屏的位置，此时______ （填“能”或“不能”）在光屏上找到烛焰的像，这是因为______ ．19. 在做“探究凸透镜成像规律”的实验中：（1）小莉将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜的焦距约是______ cm．（2）小莉同学做实验时，发现烛焰在光屏上的像如图2所示，若要使烛焰在光屏中心成像，只调节光屏，应将光屏向______ （选填“上”或“下”）移动．（3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在屏上得到倒立、______ 清晰的实像，______ （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的．（4）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像．将近视眼镜镜片取下，发现光屏上的像变模糊了．①为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向______ （左/右）移动．②如图3四个选项中，能正确表示小莉同学近视眼成像和矫正情况的是______ A．乙、甲 B．丙、甲C．乙、丁D．丙、丁．四、作图题(本大题共1小题，共5.0分)20. 完成图中的光路图凸透镜成像的规律习题（含答案）【答案】1. D2. A3. D4. 倒立；放大（或缩小）的实；漫；黑暗5. 凸；光屏；大于2倍6. 5；倒立；放大；实7. 凸；倒立；缩小8. 10.00；倒立、放大；投影仪；B；左；远视9. 同一高度；缩小；照相机；变大10. 前；c；a；c；d；c、d；大；大11. 在同一高度；35cm；靠近；下；右；正立、放大的虚像；C12. 同一高度；5；倒立缩小的实像；照相机；远离；近视13. 使像落在光屏的中央；缩小；倒立；照相机；右14. 10；同一高度；缩小；70；右；右；左；放大；正15. 同一高度；上；缩小；照相机；移动光屏，从凸透镜的右侧通过凸透镜观察16. 照相机；右；大；右；凸透镜没有正对太阳光放置（太阳光没有平行于主光轴入射到凸透镜上）；放大；下17. 使像成在光屏中央；照相机；D；近视眼镜；蜡烛向上移动；远离；凸；A；较暗；上18. 正立、放大的虚像；靠近；远离；远离；10；放大；不能；物距小于焦距，成虚像（或蜡烛在凸透镜的焦距以内、u＜f）19. 10；上；放大；投影仪；左；B20. 解：据图可知，过光心的光线传播方向不变，且只有平行于主光轴的光线，经过凸透镜后才会会聚与焦点上，故如图所示：【解析】1.解：A、物距小于像距时，成倒立放大的实像，故A错误；B、据图可知，此时物距小于像距，所以成的是倒立、放大的实像，故可知，投影仪是利用该原理制成的，故B错误；C、根据+=可知，焦距不变，当物距变化时，要使像清晰的呈现在光屏上，应调节像距，但物距和像距的变化是不同的，故将光屏和蜡烛同时向左侧移动相同距离是，不能成清晰的像，故C错误；D、由图可知，此时物距为25cm，像距为40cm；只将透镜向右移动15cm时，此时的物距正好等于40cm，像距为25cm，根据光路可逆可知，此时光屏上能呈现清晰的缩小的像，故D正确．故选：D．（1）由图知物距和像距的大小关系，由此判断所成的像的性质；（2）凸透镜成像时，物距变大，像距变小，像变小；物距变小，像距变在，像变大；（3）当物距等于二倍焦距时成倒立、等大的实像．解答本题的关键是根据物距和焦距，像距和焦距能判断凸透镜成像情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．2.解：酒瓶的形状是向外凸出的，具有了凸透镜的特征，装满酒的酒瓶相当于一个凸透镜，这支人参在这个凸透镜的焦点以内，根据凸透镜成像的规律可知，在酒瓶中浸一支人参，看到浸在瓶中的这支人参是正立放大虚像．故选A．当物体到凸透镜的距离小于一倍焦距时，就会得到一个正立、放大的虚像，从酒瓶的外形特征进行分析．生活中的圆形的透明体很多情况下可以看作是一个凸透镜：如圆形的露珠下能够看清楚树叶细小的叶脉；雨过天晴，要把扇在干柴草上的透明的塑料布去掉等等，都是此种情况．3.解：把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即50cm＞2f，解得f＜25cm，则选项ABC都可能，只有D选项是不可能的．故选：D．根据凸透镜成像规律中的当u＞2f时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论．此题考查了对凸透镜成像规律的理解，首先要熟练掌握凸透镜成像的规律，同时注意其应用．此题中解不等式是关键，还要注意的是选择的是：“凸透镜的焦距不可能”，审题要仔细，认真．4.解：由题意“把透镜正对墙壁，移动手机的位置，发现墙壁上出现了手机上的画面．”可知，这个像是实像，由凸透镜成像规律可知，当2f＞u＞f 时，在另一侧光屏上得到倒立、放大的实像．u＞2f 时，在另一侧光屏上得到倒立、缩小的实像．故墙壁上出现的可能是倒立放大的实像，也可能是倒立缩小的实像；墙壁凹凸不平，当光照在墙上时，在凹凸不平的地方发生漫反射；此实验最好在较黑暗的环境中进行，这样所成的像相对亮度较大，便于观察．故答案为：倒立；放大（或缩小）的实；漫；黑暗．（1）需要掌握凸透镜成像的规律及其应用：2f＞u＞f 时，在另一侧光屏上得到倒立、放大的实像．u＞2f 时，在另一侧光屏上得到倒立、缩小的实像．（2）表面粗糙的反射是漫反射，它可以把平行光向各个方向反射出去，人在各个角度都能接收到反射光线，而且接收的反射光不太强．为便于观察，该实验最好在较黑暗环境中进行．此题是考查了凸透镜成像的规律及应用，能根据物距确定像距和像的性质，也能根据像距和像的性质确定其物距以及其应用，一定要熟练掌握内容，做到举一反三，此题有助于考查学生的逆向思维．5.解：照相机的镜头相当于凸透镜，胶片相当于光屏，被照的物体和凸透镜的距离大于2倍焦距，在胶片上能得到倒立、缩小的实像．故答案为：凸；光屏；大于2倍．凸透镜成像时，U＞2f，成倒立、缩小的实像，应用于照相机，照相机的镜头相当于凸透镜实验中的凸透镜，底片相当于光屏．掌握凸透镜成像的三种情况和应用，并且明白照相机中每一种应用中的元件和凸透镜成像实验中的蜡烛、凸透镜、光屏是对应的情况．6.解：根据测量焦距的实验，当凸透镜能使平行于主光轴的光会聚在一点，并且该点到光心的距离为焦距，故答案为：5；据凸透镜的成像规律，当物体放在一倍焦距与二倍焦距之间时，所成的像是倒立放大的实像，此时f=5cm，u=8cm，f＜u＜2f，故答案为：倒立放大实．首先了解凸透镜的焦点及焦距的定义，如何测理其焦点及焦距，以及凸透镜的成像规律．本题考查了如何测量焦距，以及凸透镜成像规律．7.解：照相机的镜头相当于一个凸透镜，当物距大于二倍焦距时，底片上得到倒立、缩小的实像．故答案为：凸；倒立；缩小．照相机的镜头相当于一个凸透镜，凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机．凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握．8.解：（1）由图甲知，焦点到凸透镜的距离为20.00cm-10.00cm=10.00cm，所以凸透镜的焦距为f=10.0cm；（2）由图可知，此时物距小于焦距，此时成的是倒立、放大的实像，其应用是投影仪；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；若使得像放大倍数增大，即适当的增大蜡烛和眼睛的距离；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的．故答案为：（1）10.00；（2）倒立放大；投影仪；（3）B；左；（4）远视．（1）图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距，由此可以确定其焦距是多少；（2）根据图示的物距与题干中告诉的焦距，利用凸透镜成像的规律及其应用可以确定此时的成像情况和光学仪器．（3）u＜f时，凸透镜成正立放大的虚像；若使得像放大倍数增大，即适当的增大蜡烛和眼睛的距离；（4）远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成远视眼．此题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用．此题看似复杂，其实只要用心，仔细审题，并不难．9.解：（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处；（2）由题意知，f=10cm，当烛焰距凸透镜30cm时，物距u＞2f．根据凸透镜成像的规律，所以此时成倒立、缩小的实像．人们根据这个原理制成了照相机；（3）若将蜡烛向右移动5cm时，在光屏上要得到清晰的像，光屏应该向右移动；当光屏再次得到清晰的像时，像的大小与原来的像相比较是变大．故答案为：（1）同一高度；（2）倒立；缩小；照相机；（3）变大．（1）在探究凸透镜成像特点的实验中，必须调整蜡烛、凸透镜、光屏三者的中心在同一高度，这样像才能成在光屏的中央；（2）要解决此题，需要掌握凸透镜成像的规律．知道当物距大于2倍焦距时，凸透镜成倒立、缩小的实像，照相机就是根据这个原理制成的；（3）凸透镜成实像时，物近像远像变大．本题是探究凸透镜成像的实验，考查了学生对实验操作的要求．一定要注意实验前的调整工作．为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处．同时还考查了凸透镜成像的规律及应用．10.解：因为实验要求是将焰心、凸透镜的光心和光屏的中心放在同一高度上，以便成像在光屏的中心，故答案为：前；因为物体放在焦点之外，物距越小，像距越大，实像越大，在图中只有abc三点符合，①当屏上像最大时，则物距是最小的，c点符合，故选C；②当屏上像最小时，则物距是最大的，a点符合，故选A；③此时像距为最大，则物距最小，c点符合，故选C；④而物体放在焦点处或之内时，屏上均不能成像，d点符合，故选D；⑤因当物体放在1倍与2倍焦距之间时成倒立放大的像，此时c点符合，同时当物体放在焦点之内时，会成正立放大的虚像，d点符合，故选C、d；⑥因从a到b，此时物距变小，故像距变大，实像变大，故答案为：大，大．在做凸透镜成像规律实验中，首先是将烛焰、凸透镜和光屏三者的中心放在同一高度上．凸透镜的成像规律：物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种．物距越小，像距越大，实像越大．物体放在焦点之内，在凸透镜同一侧成正立放大的虚像．物距越小，像距越小，虚像越小．本题主要考查了凸透镜成像规律．11.解：（1）要调整烛焰、光屏和凸透镜的中心大致在同一高度上，这样才可以使烛焰的像成在光屏的中央；（2）已知焦距f=10cm，当蜡烛在25cm刻度时，物距大于2f，成倒立缩小的实像，当。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜成像（2015中考题）一、选择题1.（2015湖南怀化，第4题）４．外出旅游，照相机是我们必备的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相当于一个（）Ａ．反光镜Ｂ．凹面镜Ｃ．平面镜Ｄ．凸透镜2.（2015云南昆明，第3题）3.下列对光现象的解释，正确的是A.远视眼镜能矫正远视眼，是因为其镜片对光有会聚作用B.日食是由于光的折射形成的C.能够看到周围的物体，因为眼睛发出光照射到物体上D.水杯中的筷子看起来折断了，是由于光发生了漫反射3.（2015山东烟台，第7题）在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图5所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（）A．远离透镜 B．靠近透镜C．靠近透镜和远离透镜都可以D．保持在原来的位置4.（2015广东揭阳，第6题）右图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像。
下列仪器中利用这一成像原理可以制成（）A. 照相机B.放大镜C. 投影仪D. 潜望镜5.（2015辽宁沈阳，第7题）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图3所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是A.这个清晰的像是倒立、缩小的实像B.此凸透镜的焦距大于20cmC.将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D.将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像6. （2015山东济宁，第2题）小夏用图1中的凸透镜探究成像规律，在图2的四个实验情景中，能够在光屏上得到清晰像的是7.（2015山东菏泽，第2题）在做“探究凸透镜成像”的实验时，将焦距为10 cm的凸透镜和蜡烛放在光具座上，位置如图所示。
则在光屏上A．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像 D．像距大于10 cm小于20 cm8.（2015江苏南京，第4题）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑，将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个A.倒立、放大的实像B.倒立、缩小的实像C.倒立、等大的实像D.正立、放大的虚像9.（2015四川成都B卷，第2题）在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图20所示。
下列说法正确的是A.若凸透镜是L1,小明能在光屏上看到烛焰清晰的像B.若凸透镜是L1,小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C.若凸透镜是L2，小明将光屏移到60 cm刻度线处，光屏上能出现烛焰清晰的像D.若凸透镜是L2，小明将光屏移到70 cm刻度线处，光屏上能出现烛焰清晰的像10.（2015四川内江，第10题）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图5所示，下列判断正确的是A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像。
投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小11．（2015四川内江，第5题）如图所示，下列关于光学现象的描述正确的是A.图甲中，小孔成倒立的虚像B.图乙中，配戴凹透镜可以矫正近视眼C.图丙中，光的三原色是红黄蓝D.图丁中，漫反射不遵循光的反射定律12.（2015年山东济南，第20题）把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处.在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像.这个像是下图中的()13.（2015四川绵阳，第19题）某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下实验。
如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则该眼镜片是A. 远视眼镜片，对光线有会聚作用B. 远视眼镜片，对光线有发散作用C. 近视眼镜片，对光线有会聚作用D. 近视眼镜片，对光线有发散作用14.（2015山东滨州，第5题）小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像．如图所示，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像15.（2015江苏扬州，第8题）利用图示凸透镜成像情景制成的光学设备是A．投影仪 B．照相机 C．放大镜 D．潜望镜16.（2015湖北宜昌，第8题）手持一个凸透镜在室内的白墙和窗户之间移动（离墙更近些），在墙上能看到A 倒立缩小的实像B 倒立放大的实像C 正立放大的虚像D 正立缩小的虚像17.（2015湖北武汉，第11题）在探究凸透镜成像规律的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰的缩小实像。
接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验，下列情形可能发生的是A.光屏向右移，能接收到清晰的缩小实像B.光屏向左移，能接收到清晰的放大实像C.光屏向左移，能接收到清晰的缩小实像D.无论怎样移动光屏，都接收不到清晰的像18.（2015山东临沂，第5题）一凸透镜的焦距为6cm,若将物体放在凸透镜前15cm处，可得到A．倒立放大的实像 B．倒立缩小的实像C．正立放大的实像 D．正立放大的虚像19.（2015湖南娄底，第6题）用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”,当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。
下列说法正确的是：A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．保持凸透镜、光屏位置不变,将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像20.（2015山东泰安，第15题）在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是 A.4cm B.6cm C.7cm D.12cm21.（2015湖北荆州，第16题）透镜在我们的生活、学习中有着广泛应用．下列说法中符合实际的是（ ） A ．近视眼镜利用了凸透镜对光线的会聚作用B ．拍照时，被照者应站在距照相机镜头二倍焦距以内的位置C ．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D ．物体经过显微镜的物镜后成倒立、放大的实像22.（2015湖北黄石，第29题）下列关于平面镜和透镜的应用所对应的解释，正确的是A ．近视眼镜是利用凹透镜使光线发散；B ．远视眼镜是利用凹透镜使光线发散；C ．对着镜子化妆是利用光的折射成像；D ．用放大镜查看地图是凸透镜成放大的实像23.（2015江西，第15题）如图9所示，凸透镜的应用事例中，所成像的性质完全相同的有24.（2015山东莱芜，第10题） 有一物体，放在离凸透镜20cm 的地方，在另一侧的光屏上呈现了一个倒立、放大的实像.现将物体移到离透镜10cm 的地方，移动另一侧光屏，在光屏上能呈现( )A.倒立、放大的实像B.倒立、缩小的实像C.倒立、等大的实像 D ．不成像 25.（2015山东莱芜，第12题）有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是( )A.用手摸镜时，中间薄边缘厚的是近视镜B.让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C.让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D.拿着镜片看字，把字放大的是近视镜26. （2015山东威海，第1题）对图1中所示光现象的描述正确的是（ ）A ．图甲中，漫反射的光线杂乱无章不遵循光的反射定律B ．图乙中，人配戴的凹透镜可以矫正远视眼C ．图丙中，光的色散现象说明白光是由各种色光混合而成的D ．图丁中，平面镜成像时进入眼睛的光线是由像发出的 27. （2015山东威海，第7题）荣成烟墩角天鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图4是一名摄影爱好者所拍的照片，下列说法正确的是（ ） A ．天鹅在水中倒影，是光的反射形成的实像 B ．天鹅在水中倒影，是光的折射形成的虚像C ．当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩D ．当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸28.（2015湖北鄂州，第18题）如图所示，凸透镜焦距为f ，烛焰在图示位置时恰能在光屏上成清晰的像。
现将蜡烛沿 主光轴向左移动2f 的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（ ）A ．一直变小B ．一直变大C ．先变大后变小D ．先变小后变大 29.（2015天津，第11题）“在探究凸透镜成像规律是，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图9，此时在光屏上得到蜡烛清晰的像，对于该次实验下列描述正确的是A.光屏上成倒立、缩小的实像B.光屏上成倒立放大的实像C.照相机应用了该次实验的成像规律D.投影仪应用了该次实验的成像规律30.（2015河南省，第14题）图8为小李用照相机拍摄的石拱桥照片，下列有关说法错误的是【 】A ．桥在水中的倒影，是由于光的反射现象形成的B ．桥的倒影看起来比桥暗，是由于一部分光折射到了水中C ．相机的镜头相当于凸透镜，可用于矫正近视眼D ．若相机镜头焦距为厂，拍摄时镜头到桥的距离要大于2f31.（2015湖南株洲，第14题）探究凸透镜成像的规律时，将焦距为10cm的凸透镜放置在光具座上50cm处，如图。
在蜡烛从10cm处逐渐移至45cm 处的过程中，烛焰成像的变化情况是A．先变大后变小 B．先变小后变大C．先成实像后成虚像 D．先成虚像后成实像32.（2015山东枣庄，第4题）把蜡烛放在距离凸透镜50 cm 处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像。
