二、焊接工艺评定

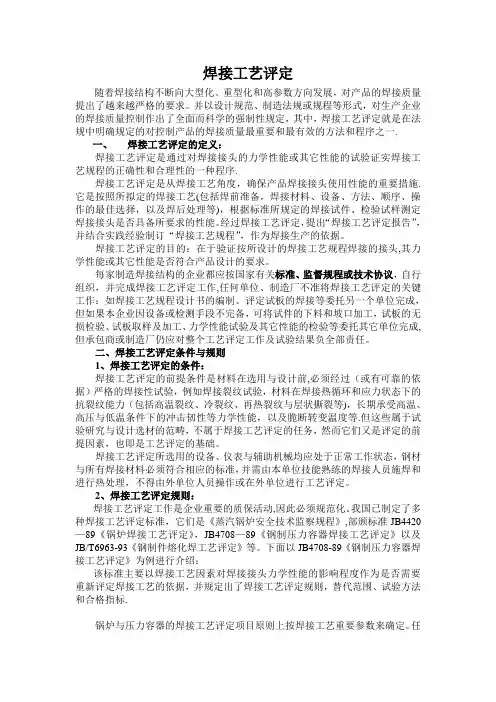

焊接工艺评定随着焊接结构不断向大型化、重型化和高参数方向发展，对产品的焊接质量提出了越来越严格的要求。
并以设计规范、制造法规或规程等形式，对生产企业的焊接质量控制作出了全面而科学的强制性规定，其中，焊接工艺评定就是在法规中明确规定的对控制产品的焊接质量最重要和最有效的方法和程序之一.一、焊接工艺评定的定义：焊接工艺评定是通过对焊接接头的力学性能或其它性能的试验证实焊接工艺规程的正确性和合理性的一种程序.焊接工艺评定是从焊接工艺角度，确保产品焊接接头使用性能的重要措施.它是按照所拟定的焊接工艺(包括焊前准备，焊接材料、设备、方法、顺序、操作的最佳选择，以及焊后处理等)，根据标准所规定的焊接试件、检验试样测定焊接接头是否具备所要求的性能。
经过焊接工艺评定，提出“焊接工艺评定报告”，并结合实践经验制订“焊接工艺规程”，作为焊接生产的依据。
焊接工艺评定的目的：在于验证按所设计的焊接工艺规程焊接的接头,其力学性能或其它性能是否符合产品设计的要求。
每家制造焊接结构的企业都应按国家有关标准、监督规程或技术协议，自行组织，并完成焊接工艺评定工作,任何单位、制造厂不准将焊接工艺评定的关键工作：如焊接工艺规程设计书的编制、评定试板的焊接等委托另一个单位完成，但如果本企业因设备或检测手段不完备，可将试件的下料和坡口加工，试板的无损检验、试板取样及加工、力学性能试验及其它性能的检验等委托其它单位完成,但承包商或制造厂仍应对整个工艺评定工作及试验结果负全部责任。
二、焊接工艺评定条件与规则1、焊接工艺评定的条件：焊接工艺评定的前提条件是材料在选用与设计前,必须经过（或有可靠的依据）严格的焊接性试验，例如焊接裂纹试验，材料在焊接热循环和应力状态下的抗裂纹能力（包括高温裂纹、冷裂纹、再热裂纹与层状撕裂等)，长期承受高温、高压与低温条件下的冲击韧性等力学性能，以及脆断转变温度等.但这些属于试验研究与设计选材的范畴，不属于焊接工艺评定的任务，然而它们又是评定的前提因素，也即是工艺评定的基础。
