机械过滤器大小及选用标准

合集下载

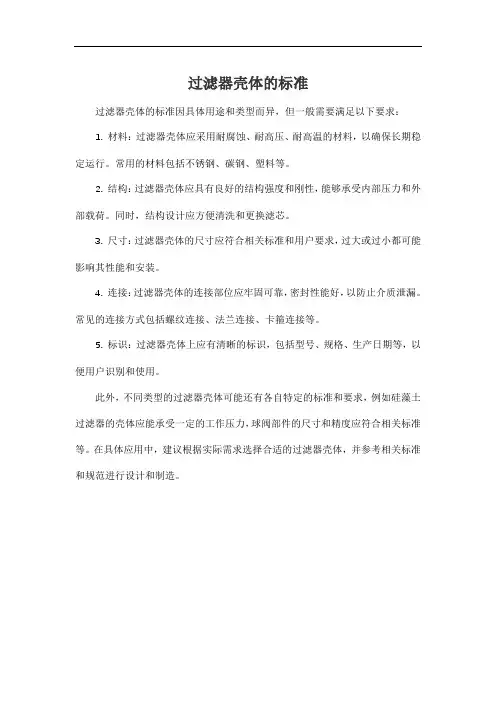

过滤器壳体的标准

过滤器壳体的标准
过滤器壳体的标准因具体用途和类型而异，但一般需要满足以下要求：
1. 材料：过滤器壳体应采用耐腐蚀、耐高压、耐高温的材料，以确保长期稳定运行。

常用的材料包括不锈钢、碳钢、塑料等。

2. 结构：过滤器壳体应具有良好的结构强度和刚性，能够承受内部压力和外部载荷。

同时，结构设计应方便清洗和更换滤芯。

3. 尺寸：过滤器壳体的尺寸应符合相关标准和用户要求，过大或过小都可能影响其性能和安装。

4. 连接：过滤器壳体的连接部位应牢固可靠，密封性能好，以防止介质泄漏。

常见的连接方式包括螺纹连接、法兰连接、卡箍连接等。

5. 标识：过滤器壳体上应有清晰的标识，包括型号、规格、生产日期等，以便用户识别和使用。

此外，不同类型的过滤器壳体可能还有各自特定的标准和要求，例如硅藻土过滤器的壳体应能承受一定的工作压力，球阀部件的尺寸和精度应符合相关标准等。

在具体应用中，建议根据实际需求选择合适的过滤器壳体，并参考相关标准和规范进行设计和制造。

过滤器使用说明书

微孔过滤器ZG-10.0使用说明书制作单位：生产基地：公司：公司传真：邮编：编制日期：目录一、产品介绍 (3)二、产品特点 (3)三、滤芯的选择 (3)四、设备技术参数 (4)五、使用说明 (4)六、操作注意事项 (6)七、设备的维护与保养 (6)八、售后服务承诺 (7)九、合格证 (7)十、随机附件表 (8)一、产品介绍:本设备可用于食品、乳品、饮料、酒类、中药、化工行业的液体物料的气体的过滤..采用折叠式滤芯;折叠式滤芯是一种先进的固定型深层过滤芯;过滤公称精度范围可以从0.1μm直600.1μm..滤膜不受进料压力波动而影响过滤精度..其特有的低压差;高通量、良好的过滤精度能较低的经济费用成为取代线绕式、棉饼和纸板等非固定型过滤芯的新型滤芯而深受用户欢迎..二、产品特点:①化学相容性广、流通量大、压差低、使用寿命长..②过滤精度范围广、选择度大、可满足各种应用场合..③采用热熔工艺;牢固且无释放物污染产品..三、滤芯的选择：1、滤芯的用途很广泛;滤芯的品种、规格较多;选择型号是很重要的..根据用途可分为过滤液体和气体二种;规格大小可以分为5〃、10〃、20〃、30〃和40〃等..工作压力一般在0.1Mpa—0.4 Mpa..由于滤芯孔径不同;其流量也不尽相同;如0.2um—0.4 um过滤沌水的标准在300—500kg/h;如果要提高每小时的过滤量;则可以用多芯或20〃、30〃、40〃英寸组合;例如要过滤5t/h的无菌水;则可以选用0.2 um;30英寸7芯的过滤器..若过滤杂质多且有粘度;则应添加前置预过滤设备..气体的过滤与液体过滤稍有不同;它的过滤量以每分钟立方气体来计算..10英寸滤芯;孔径φ0.22 um;压力在0.12 Mpa;压差在0.01 Mpa时;流量为4-6m3/min;在发酵工业上广泛应用..2 、合适的滤芯;选用适当的孔径;若要除菌则选用0.2um-0.5um孔径的滤芯、药用针剂、抗菌素、血制品等用聚砜滤芯..如果要去除液体中的微粒;微生物和细菌大一些的离子、杂质;如白酒、黄酒、葡萄酒、口服液、可选用1-5um的孔径即可..过滤高温气体和发酵空气消毒气体要选用聚四氟乙烯滤芯..3 、不锈钢筒式过滤器;它内部装有不同孔径的滤芯..要达到精滤的目的;前期必须用预过滤设备生啤用硅藻土;纸板过滤机..药厂用板框、熔喷、绕线式;再用微孔除菌过滤芯;这样就能达到精滤的目的..4、一般用矿泉水、药用无菌水、电子工业集成电路用水、食品工业用高质量的水..筒式微孔过滤器设计时应成为一个独立的过滤系统;它可以带反冲洗;节省生产成本..5 、除了选择高质量的滤芯;还要选择高质量的过滤器;不锈钢加工是否精细;内外是否光洁;特别是插口处222、226、平口等三种形式是国际通用的;千万不能搞错;否则无法使用;或者由于加工粗糙;插上去起不到密封过滤的效果..注：在使用不锈钢外壳时要注意过滤液体对不锈钢是否有腐蚀作用;不适用的应选用其它材料的过滤器..四、设备技术参数：五、使用说明：1、安装底座：安装前看清进、出口方向..液体应从滤芯外部流向中心;与滤芯插口相通的管道是出口..在滤器管道上有箭头标示流向;切勿接错..2 、安装滤芯：222插口为插入式；226插口为卡入式..如果是多芯应将压板套在翅片上;将螺栓适度拧紧滤芯在高温下会受热伸长;若压板过紧;滤芯无伸长空间会产生扭曲变形影响过滤精度..3 、装好外罩并与底座用卡箍单芯或螺栓多芯连接密封好;注意密封垫要放置平整;检查密封处无渗漏..4 、滤器消毒：新过滤器使用前必须清洗干净..用于除菌的过滤器要杀毒消菌;消毒工作一般应在生产线进行;以免外界污染..现场蒸汽消毒应严格控制蒸汽压力与压差;避免因过高蒸汽压力和压差而损坏滤芯..5 、过滤液体时;应先打开过滤器顶部的排气阀;把筒内的气体排尽;让液体充满筒内;否则会影响流通量..6 、过滤介质流过滤器时会因受到阻力产生压力降即进入与流出时的压力差;为了克服这种阻力;保持足够的流量;必要时要有足够的工作压力..每种滤芯我们都给出了相应的温度、压力限定值;请用户按要求使用..为不使滤芯受到过大流量的冲击;开启阀门时一定要缓慢7 、自选泵配套使用时;请注意流量与压力要匹配..以选旋涡泵、输液泵等自吸泵为宜..8 、停机时应放光滤液;如果时间不长;可不必打开滤器；若时间较长;或滤液不宜长时间存放;则要清洗滤器或滤芯..六、操作主要事项：1 、过滤器使用前必须检查配件和密封圈是否安全;有无损坏;然后按要求把它装好..2、过滤器必须用清洁剂洗干净请不要用酸类清洗洗净后用高温蒸汽杀菌、消毒洗的过滤器进出口要包封好;避免污染..3 、安装时进出口不要接反;一般原则外进内出滤芯..4 、芯是生产厂家在洁净的生产厂房内用塑料袋封装的;未使用切勿撕破塑料包装..使用要求较高的滤芯;应先测气泡点检查滤芯完整性;安装好后要经过高温蒸汽杀菌消毒..5 、入口时;一定要垂直;插入时先用无菌水或经过过滤的滤液湿润一下密封圈;以减少插入时的摩擦阻力..222滤芯插入口后;再用压板扣住尖端翅片;拧紧螺丝不动即可..226接口的滤芯插入后;应选90度卡紧;如果有一点不小心;就会达不到密封;容易漏水而达不到您的使用要求..6、过滤的液体进入时;应打开过滤器上面的放气阀;让液体充满滤器内;否则将影响过滤效果..7、筒体的压力表是显示过滤气内液体的压力;如果是二级过滤;第一道过滤器压力表指数稍小一些是正常现象;随着使用时间的增长;他们的压差会增大;流速减少;这说明滤芯孔隙大多已被堵塞;就要清洗或更换滤芯..8 、在过滤时;使用的压力一般在0.1Mpa左右;能满足生产需要就可以了;随着时间与流量的增加;滤芯微孔被堵塞;压力将会增加;一般不要超过0.3Mpa;最告绝对不能超过0.5Mpa..否则滤器滤芯将会被击穿;发生意外事故;如果确定在0.5Mpa以上的可以与我们联系;我们将根据您的要求为您另外加工..9 、反冲洗滤芯;一定要用无菌水;否则会污染滤芯;反冲洗方法..原出口变进口;把无菌水反方向打进要注意关闭原液过滤管道;打开排污口;操作人员看到滤液明显好转为宜..10、滤芯不用时;应尽量把滤液放光;滤液不宜隔夜存放..停机时间不长时一般不要打开滤器;不要拔掉滤芯;停机时间长;在再次使用前一定要清洗滤芯和滤器也可以用反冲方法进行冲洗..11、我公司生产的滤芯耐温一般在25℃--50℃为宜.长期操作温度应控制在60℃以下;消毒温度121℃以下30分钟;如果操作温度较高;则可以用内衬不锈钢的增强聚四氟乙烯滤芯.12、如果要过滤化学溶剂和高浓度化学品可详见滤芯使用说明书;或者与我公司联系用特殊滤芯来解决..13、若是自选配套使用;则要注意需要的流量、压力及泵的扬程要匹配;一般选用旋涡泵;输液泵等为宜;材料为304或316L不锈钢;端面选用机械密封..七、设备的维护与保养：1、长期停用的过滤器;必须把滤器内外清洗干净;滤芯取下;洗净烘干;用塑料袋封口存放;以免损坏..清洗剂请勿用盐酸类腐蚀性物质;温度不宜过高防止聚丙烯发生变形..存放时避免污染与撞击..2、下来的滤芯若应浸泡在酸碱洗液里;浸泡时间不得超过24小时;酸碱液温度一般在20℃--25℃..建议酸或碱与水的比例是20％为好..最后用无离子水反复冲洗..蛋白质含量较商的滤液;滤芯最好用酶溶液浸泡清洗效果好;重新再使用时;使用前一定要先清洗干净;然后再用蒸气消毒..3、滤芯消毒时要注意掌握时间和温度;聚丙烯在高温消毒柜里以121℃为宜;用蒸汽消毒在0.1 Mpa蒸汽汽压力下;以130℃/20分钟为宜;聚砜和聚四氟乙烯用蒸汽消毒时可以达到142℃;压力0.28Mpa;时间在30分钟左右为宜;如果温度过高;时间过长;压力过大;则会损坏滤芯..八、售后服务承诺：1)及时向需方提供按合同规定的全部技术资料各图纸;有义务在必要时邀请需方参与供方的技术设计审查..2)按需方要求的时间到现场进行技术服务;指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产..3)对于需方选购的与合同设备有关的配套设备;供方应主动提供满足设备接口要求的技术条件各资料..4)严格执行供需双方就有关问题如开会议的纪要或签订的协议..5)根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业务培训;保证需方运行、维修人员熟练掌握运行各维修技能..6)加强售前、售中、售后服务;把“24小时服务”;“超前服务”;“全过程服务”;“终身服务”贯彻在产品制造;安装、调试、大修的全过程..7)接到需方反映的质量问题信息后;在24小时之内做出答复或派出服务人员;尽快到达现场;做到用户不满意;服务不停止..8)随时满足需方对备品备件的要求..9)无论在何种情况下;供方决不以任何理由刁难需方..九、合格证十、随机附件表。

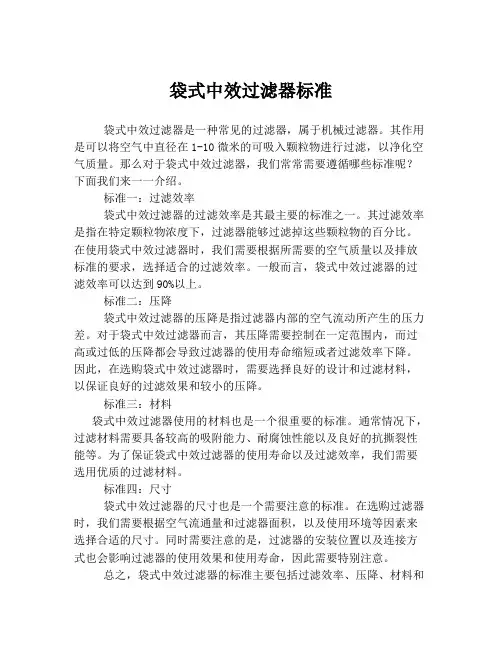

袋式中效过滤器标准

袋式中效过滤器标准袋式中效过滤器是一种常见的过滤器，属于机械过滤器。

其作用是可以将空气中直径在1-10微米的可吸入颗粒物进行过滤，以净化空气质量。

那么对于袋式中效过滤器，我们常常需要遵循哪些标准呢？下面我们来一一介绍。

标准一：过滤效率袋式中效过滤器的过滤效率是其最主要的标准之一。

其过滤效率是指在特定颗粒物浓度下，过滤器能够过滤掉这些颗粒物的百分比。

在使用袋式中效过滤器时，我们需要根据所需要的空气质量以及排放标准的要求，选择适合的过滤效率。

一般而言，袋式中效过滤器的过滤效率可以达到90%以上。

标准二：压降袋式中效过滤器的压降是指过滤器内部的空气流动所产生的压力差。

对于袋式中效过滤器而言，其压降需要控制在一定范围内，而过高或过低的压降都会导致过滤器的使用寿命缩短或者过滤效率下降。

因此，在选购袋式中效过滤器时，需要选择良好的设计和过滤材料，以保证良好的过滤效果和较小的压降。

标准三：材料袋式中效过滤器使用的材料也是一个很重要的标准。

通常情况下，过滤材料需要具备较高的吸附能力、耐腐蚀性能以及良好的抗撕裂性能等。

为了保证袋式中效过滤器的使用寿命以及过滤效率，我们需要选用优质的过滤材料。

标准四：尺寸袋式中效过滤器的尺寸也是一个需要注意的标准。

在选购过滤器时，我们需要根据空气流通量和过滤器面积，以及使用环境等因素来选择合适的尺寸。

同时需要注意的是，过滤器的安装位置以及连接方式也会影响过滤器的使用效果和使用寿命，因此需要特别注意。

总之，袋式中效过滤器的标准主要包括过滤效率、压降、材料和尺寸等方面。

在选购和使用过滤器时，我们需要根据实际需要，结合这些标准来选择合适的产品，以保证我们所需要的空气质量和排放标准的要求。

机械过滤器主要技术参数解析

机械过滤器主要技术参数解析工作压力：0.05MPa～0.6MPa工作温度：5℃～40℃（特殊温度可定做）单机流量：0.5m3/h～80m3/h操作方式：手动或自动控制过滤速度：5m3/h～12m3/h,最大15m3/h产品规格：Φ223～Φ3000筒体材质：304、316L、Q235衬胶或玻涂环氧。

简介机械过滤器也称为压力式过滤器．是纯水制备前期预处理、水净化系统的重要组成部分．材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。

分类及特点单流式机械过滤器的管道简单，运行平稳。

过滤流速一般为4—50m/n，运行周期一般为8小时。

双流式机械过滤器上下两端设有进水装置，中部设有出水装置。

其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。

工作原理机械过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。

其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。

机械过滤器主要是利用填料来降低水中浊度，截留除去水中悬浮物、有机物、胶质颗粒、微生物、氯嗅味及部分重金属离子，使给水得到净化的水处理传统方法之一。

应用范围工作原理：机械过滤器(又名多介质过滤器、石英砂滤器)。

是一种压力式过滤器，利用过滤器内所填充的精制石英砂滤料，当进水自上而下流经滤层时，水中的悬浮物及粘胶质颗粒被去除，从而使水的浊度降低。

性能：主要用于水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水等方面。

可有效地去除水中的悬浮物，有机物、胶体、泥沙等。

适应范围：可广泛应用于电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等。

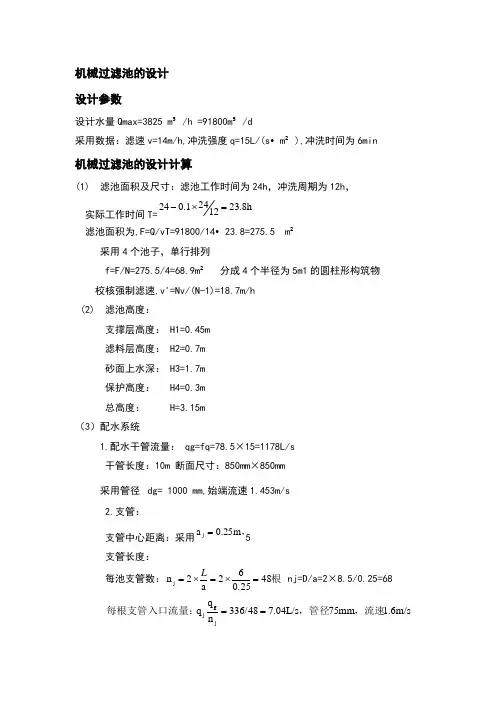

机械过滤器设计计算

机械过滤池的设计设计参数设计水量Qmax=3825 m ³/h =91800m ³/d采用数据：滤速v=14m/h,冲洗强度q=15L/(s •m ²),冲洗时间为6min 机械过滤池的设计计算(1) 滤池面积及尺寸：滤池工作时间为24h ，冲洗周期为12h ，实际工作时间T=h 8.2312241.024=⨯-滤池面积为,F=Q/vT=91800/14•23.8=275.5 m ²采用4个池子，单行排列f=F/N=275.5/4=68.9m ² 分成4个半径为5m1的圆柱形构筑物校核强制滤速,v'=Nv/(N-1)=18.7m/h(2) 滤池高度：支撑层高度： H1=0.45m滤料层高度： H2=0.7m砂面上水深： H3=1.7m保护高度： H4=0.3m总高度： H=3.15m（3）配水系统1.配水干管流量： qg=fq=78.5×15=1178L/s干管长度：10m 断面尺寸：850mm ×850mm采用管径dg= 1000 mm,始端流速1.453m/s2.支管：支管中心距离：采用，m 25.0a j =5 支管长度：每池支管数：根480.2562a 2n j =⨯=⨯=L nj=D/a=2×8.5/0.25=68 m/s 6.1mm 75L/s 04.784/336n q q j g j ，流速，管径每根支管入口流量：==每根支管入口流量：qj=qg/nj=805.76/68=11.85L/s,管径150mm,流速v=0.67m/s3.孔眼布置：支管孔眼总面积占滤池总面积的0.25%孔眼总面积：2k m m 6000024%25.0Kf F =⨯==孔眼总面积 Fk=Kf=0.25%×50.36=125900mm ²采用孔眼直径m m 9d k = 每格孔眼面积：22k mm 6.634d f ==π fk=πdk ²/4=63.6mm ² 孔眼总数9446.6360000f F N k k k === Nk=Fk/fk=125900/63.6=1979 每根支管空眼数：个2048/944n n jk k ===N 支管孔眼布置成两排，与垂线成45度夹角向下交错排列，每根支管长度：m 7.16.0421d 21l g j =-=-=）（）（B 每排孔眼中心数距：17.0205.07.1n 21l a k jk =⨯=⨯= 4.孔眼水头损失：支管壁厚采用：mm 5=δ流量系数：68.0=μ水头损失：hm 5.3K 101g 21h 2k ==）（μ 5.复算配水系统：管长度与直径之比不大于60，则6023075.07.1d l j j <== lmax/dj=4250/150=28.3<60孔眼总面积与支管总横面积之比小于0.5，则33.1075.0464d 4f n g 2j j k =⨯=）（）（ππF Fk/njfj=125900/(68×π×75²)=0.1<0.5 孔眼中心间距应小于0.2，则2.017.0a k <=(4) 洗砂排水槽洗砂排水槽中心距m 2a 0= 排水槽根数：根224n 0==n0=10/2=5 排水槽长度：m 6l 0= 每槽排水量：L/s1682614a ql q 000=⨯⨯== q0=ql0a0=16×6×2=192L/s采用三角形标准断面。

机械过滤器设计资料

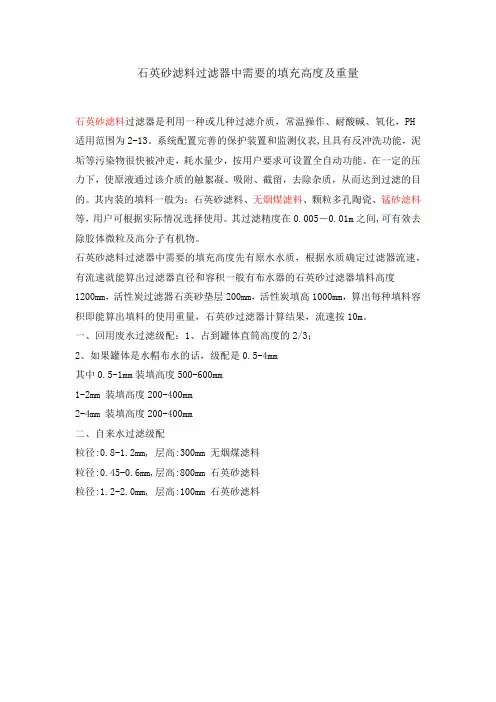

石英砂滤料过滤器中需要的填充高度及重量
石英砂滤料过滤器是利用一种或几种过滤介质，常温操作、耐酸碱、氧化，PH 适用范围为2-13。

系统配置完善的保护装置和监测仪表,且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。

在一定的压力下，使原液通过该介质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。

其内装的填料一般为：石英砂滤料、无烟煤滤料、颗粒多孔陶瓷、锰砂滤料等，用户可根据实际情况选择使用。

其过滤精度在0.005－0.01m之间,可有效去除胶体微粒及高分子有机物。

石英砂滤料过滤器中需要的填充高度先有原水水质，根据水质确定过滤器流速，有流速就能算出过滤器直径和容积一般有布水器的石英砂过滤器填料高度
1200mm，活性炭过滤器石英砂垫层200mm，活性炭填高1000mm，算出每种填料容积即能算出填料的使用重量，石英砂过滤器计算结果，流速按10m。

一、回用废水过滤级配：1、占到罐体直筒高度的2/3；
2、如果罐体是水帽布水的话，级配是0.5-4mm
其中0.5-1mm装填高度500-600mm
1-2mm 装填高度200-400mm
2-4mm 装填高度200-400mm
二、自来水过滤级配
粒径:0.8-1.2mm, 层高:300mm 无烟煤滤料
粒径:0.45-0.6mm,层高:800mm 石英砂滤料
粒径:1.2-2.0mm, 层高:100mm 石英砂滤料。

水处理过滤设备的分类和技术

水处理过滤设备的分类和技术过滤设备(一)压力过滤器压力过滤器也称机械过滤器。

设备用钢材制造，直径一般不超过3m，内壁涂防腐涂料或衬胶。

滤层厚度一般为1.0~终水头损失可达到5~6m。

一般R用单水高速冲洗，为提高冲洗效果，可考虑用压缩空气循助冲洗。

滤料可采用单滤料、双滤料或三层滤料，一般以单、双滤料压力式过滤器结构示意为多。

在膜处理系统中，双滤料过滤器也称多介质过滤器。

图2-30为双滤料过滤器结构示意。

(二)重力过滤池1.重力式无阀滤池重力式无阀滤池工作原理如下:水从分配槽下的U形进水管进人，通过过滤层汇集到下部集(配)水系统，过滤后的水通过在池壁四角的连通管至集水区(也是反冲洗的储水箱)流出。

随着运行时间的增加，滤层中截留的悬浮物增加而滤层中阻力增大，于是虹吸上升管内水面随之升高。

当阻力继续增大，使水位上升到虹吸辅助管口时，水就由此管中急剧下落，这时虹吸管中空气通过抽气管不断抽走并随水流到排水沟后逸人大气。

同时虹当冲洗水箱水位下降到虹吸破坏管管口以下时，由于空气进人虹吸管内，虹吸作用破坏，反冲洗过程结束，自动进人运行。

无阀虑池刚投人运行时滤层比较清洁，虹吸上升管内、外的水位高度差表示滤池的初期水头损失，一般为200mm左右。

在运行过程中因流量不变，滤层中阻力逐渐增大，虹吸上升管内水位便随之慢慢升高，所以基本上是等速过滤。

无阀滤池自运行开始到虹吸管中抽气这一段时间即是无阀滤池的工作周期，一半在十几小时到几十小时之间，冲洗形成时间为2~3min，冲洗时间约为4-5min。

无阀滤池虹吸管的高度反映运行期终水头损失的允许值，与滤池的工作周期有关，虹吸管的高度一般采用 1.5~2m.。

重力式无阀滤池的标___*构如图2-31。

由于重力式无阀滤池存在进水系统复杂、进水过程易夹气，影响正常的过滤和反冲洗;采用单层石英砂滤料，滤池产水量低等问题有使用单位对240m3 /h重力式无阀滤池进行了技术改造，改造后的重力式无阀滤池产水量提高并较成功地解决了以上几个方面的问题。

机械过滤器

过滤器的结构原理及运行操作
汽机分场：王振海
前
言
机械过滤器是利用一种或几种过滤介质，在一定的压力下，使原液通过该介质，去除杂质，从而达到过滤的目的。
对于水处理来说，机械过滤器目的是去除水中的杂质。
首先，我们对水有一定的了解。
1 .什么是水
水（化学式：H₂O）是由氢、氧两种元素组成的无机物，在常温常压下为无色无味的透明液体。水，包括天然水（河流、湖泊、大气水、海水、地下水等），人工制水（通过化学反应使氢氧原子结合得到水）。水是地球上最常见的物质之一，是包括人类在内所有生命生存的重要资源，也是生物体最重要的组成部分。
去除天然水中杂质的工艺
（1 ）混凝：在原水中投入药剂（净水剂），使药剂与原水经过充分的混合与反应（即混凝过程在反应池进行），这样水中的悬浮物和胶体杂质形成易于沉淀的大颗粒絮凝体（2 ）沉淀通过混凝过程的原水夹带大颗粒絮凝体以一定的水流速度流进沉淀池，通过沉淀池进行重力分离，将水中比重大的杂质颗粒下沉至沉淀池底部排出。（3）过滤原水通过混凝、沉淀工艺后，水的浑浊度大为降低，但通过集水槽流入水池中的沉淀水仍然残留一些细小的杂质，通过滤池中的粒状滤料（如石英砂、无烟煤等）截留水中细小杂质，使水的浑浊度进一步降低
述概
机械过滤器，将原水送入装有各级匹配的石英砂的机械过滤器，利用石英砂的截污能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，以保证后续处理的正常运行。
原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过机械过滤器时，为砂滤料载留。

过滤效率标准

过滤效率标准介绍
---------------------------------------------------------------------- 过滤效率标准是指用于衡量过滤器在不同颗粒物尺寸下的过滤效率的一组标准。

以下是常见的过滤效率标准：
1、MERV（美国机械工程师协会等级）：MERV值越高，表示过滤效率越高。

MERV值介于1-16之间的过滤器通常用于商业和工业应用，而MERV值介于17-20之间的过滤器通常用于医疗和制药等高洁净度应用。

2、HEPA（高效颗粒空气）：HEPA滤器是一种高效的空气过滤器，其过滤效率为99.97％，可以过滤0.3微米及以上的颗粒物。

HEPA滤器常用于医院、实验室、飞机等高洁净度要求的场所。

3、ASHRAE（美国暖通空调与制冷工程师协会）：ASHRAE标准将过滤器按照其过滤效率等级分为M、C、F三级，分别对应着MERV值8-13、14-16、17-20。

4、EN779（欧洲过滤器标准）：EN779标准将过滤器按照其过滤效率等级分为G1-G4、M5-M6、F7-F9三级，分别对应着MERV值1-4、5-6、7-16。

以上标准可根据具体需要进行选择。

分离式滤油机的参数是怎样的

分离式滤油机的参数是怎样的1.滤材选择：分离式滤油机采用不同的滤材可以满足不同的过滤要求，常用的滤材有纸制滤芯、尼龙网、不锈钢网等。

滤材的选择要根据被处理液体的性质、固体杂质颗粒大小以及过滤要求等进行合理选择。

2.过滤精度：分离式滤油机的过滤精度是指设备能够去除的固体杂质的最小颗粒大小。

一般来说，过滤精度越高，设备的过滤效果越好，但同时也会增加设备的工作难度和维护成本。

一般常见的过滤精度有5μm、10μm、20μm等。

3.过滤流量：分离式滤油机的过滤流量指的是设备每单位时间内能够处理的液体量，是衡量设备处理能力的重要参数。

过滤流量的大小与设备的设计及工作压力有关，通常以升/小时或升/分钟来表示。

4.设备尺寸：分离式滤油机的尺寸要根据具体的工作场所及生产需求来进行选择，一般来说，较大的设备可以处理更多的液体，但同时也会占用更多的空间和增加设备的重量。

5.滤饼尺寸：在分离过程中，固体杂质通常以滤饼的形式留在设备上进行进一步处理。

滤饼的尺寸影响着设备的过滤效果，一般较大的滤饼更容易清除，较小的滤饼则可以提高过滤精度。

6.设备构造：分离式滤油机通常由供液系统、滤油系统、控制系统和排渣系统等组成。

供液系统负责将待处理液体送入设备内部，滤油系统用于实现液固分离，并收集固体杂质，控制系统控制设备的运行和操作，排渣系统则用于将固体杂质从设备中排出。

7.运行方式：分离式滤油机可以采用连续式运行或间歇式运行，具体选择要根据生产工艺和工作要求来决定。

连续式滤油机可以不间断地处理大量的液体，适用于大规模工业生产；间歇式滤油机则可以根据生产需求进行调整，适用于小批量生产。

8.自动化程度：现代化的分离式滤油机通常具有较高的自动化程度，可以通过控制系统实现自动化控制、监测和报警功能，提高设备的操作稳定性和工作效率。

总之，分离式滤油机的参数包括滤材选择、过滤精度、过滤流量、设备尺寸、滤饼尺寸、设备构造、运行方式和自动化程度等，根据不同的工艺要求和生产需求来选择合适的设备参数，以确保设备的高效运行和满足生产要求。

滤清器有关技术标准

滤清器有关技术标准我国滤清器产品的技术标准分为四级，国家标准、行业标准、地方标准和企业标准。

按其内容又分为技术条件、试验方法、连接尺寸、系列参数、质量分等等，为方便滤清器生产企业和使用单位对滤清器标准的全面掌握，日前中国汽车工业协会车用滤清器委员会、中国内燃机工业协会滤清器分会编印了《滤清器技术标准汇编》一书。

《汇编》收录了1999年以前已发布的滤清器现行国家标准，行业标准和行业内部标准62项。

滤清器生产企业所执行的产品标准多以所配套的主机厂要求而定。

随着国内主机厂合资企业的增多和新机型引进。

国际标准(ISO)及一些先进国家的滤清器技术标准也相应地引进使用，如日本的(HS)、美国的(SAE)、德国的(DIN)、法国的(NF)等，就滤清器的一般用户(驾驶员、维修厂(站))而言所需了解的标准应是技术条件。

此类标准属国家机械局(原国家机械部)批准的有12项，其标准代号及标准名称如下：1.JB/T5087-1991内燃机机油滤清器纸质滤芯技术条件2.JB/T5088-1991旋装式机油滤清器技术条件3.JB/T5089-1991内燃机纸质滤芯机油滤清器总成技术条件4.JB/T6018-1992分流离心式机油滤清器转子总成技术条件5.JB/T6019-1992分流离心式机油滤清器技术条件6.JB/T5239-1991柴油机纸质滤芯柴油滤清器总成技术条件7.JB/T5240-1991柴油机柴油滤清器纸质滤芯技术条件8.JB/T5241-1991旋装式柴油滤清器技术条件9.JB/T6004-1992内燃机油浴及油浸式空气滤清器总成技术条件10.JB/T6007-1992内燃机油浴及油浸式空气滤清器滤芯技术条件11.JB/T9755-1999内燃机纸质滤芯空气滤清器总成技术条件12.JB/T9756-1999内燃机空气滤清器纸质滤芯技术条件这些标准分别对机油滤清器、柴油滤清器、空气滤清器及三滤芯的各项技术指标做了具体的规定。

JB T75381994管道用篮式过滤器

7 标志、包装及贮存
7. 1 标志 7. 1. 1 过滤器壳体上应有醒目的指示液体流向的箭头。 7. 1. 2 过滤器标牌上应标志以下内容：
a. 型式代号； b. 公称通径； c. 公称压力；
4
JB/T 7538－1994 d. 壳体材料牌号； e. 生产日期和出厂编号（或生产批号）； f. 生产厂名（或商标）。 7. 2 包装 7. 2. 1 过滤器表面（包括密封面）应消除污垢后涂防锈剂，以防在运输和贮存的过程中受到腐蚀。 7. 2. 2 应对连接端面进行防护包装，保证在正常的运输条件下产品不受损坏和便于使用。包装形式及方法由制造厂确定。 7. 3 贮存过滤器应存放在温度为–25~55℃，相对湿度不超过 75%，通风良好，不含腐蚀性气体的场所。
3
JB/T 7538－1994
4. 6 压力损失在最大流量下（指与过滤器相连接的管道中的最大工作流量），介质为水时，过滤器的压力损失不
得超过 0.04 MPa。 4. 7 外观质量
过滤器的外表面应光滑，防锈涂层应均匀、牢固，无明显气泡、剥落及机械损伤。法兰密封面上不得有划痕和撞伤。 4. 8 抗运输颠振性能
3. 1 标记 3. 1. 1 标记方法
机械工业部 1994-10-25 批准
1995-10-01 实施
1
标准下载网()
JB/T 7538－1994
标准编号公称压力，MPa 公称通径，mm 型式代号：LG 3. 1. 2 标记示例公称通径为 15mm，公称压力为 4.0MPa 的篮式过滤器： LG–15/4.0 JB/T 7538—1994 3. 2 尺寸 3. 2. 1 过滤器的尺寸按图 1 及表 1 的规定。
本标准适用于管道公称通径 DN15~300 mm、公称压力 pN0.25~6.3 MPa、液体介质温度为–20~350 ℃的管道用篮式过滤器。

机械过滤器

机械过滤器机械过滤器一般用于水处理工程的预处理过程，主要去除机械杂质，胶体，微生物，有机物和活性氯等。

壳体材质一般有PE、钢衬胶、钢喷塑及钢环氧防腐、不锈钢及玻璃钢等几种。

根据不同工艺需要，过滤介质一般有石英砂，活性炭，锰砂，无烟煤等。

根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。

单流式机械过滤器的管道简单，运行平稳。

过滤流速一般为4-50m/h，运行周期一般为8小时。

双流式机械过滤器上下两端设有进水装臵，中部设有出水装臵。

其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是管道系统较为复杂，运行不太稳定，冲洗换料较为困难。

机械过滤广泛用于水处理过程中，主要用于给水处理除浊，反渗透、以及离子交换软化除盐系统的前级预处理，也可用于地表水、地下水除泥沙。

进水浊度要求小于20度，出水浊度可达3度以下。

双层滤料为：上层无烟煤400mm/1.2～2.5mm；下层石英砂800mm/0.5～1.2mm。

工作原理机械过滤器又称压力过滤器，是指原水在一定的压力作用下，通过过滤介质滤除水中悬浮物，不溶性颗粒，除去色味，脱氯从而达到净化的目的。

当净化一定量原水后，通过反冲洗方式，对过滤介质进行净化清洗，使之恢复过滤功能。

产品特点：设备结构简单，容易操作，安全性能高；运行稳定；易于维护保养。

反冲洗1、在设计反冲洗装臵时,反冲泵、管道必须符合反冲洗量的要求,反冲洗强度为12～15L/(s.m2);2、采用压缩空气擦洗滤料,使滤料表面的污泥等物脱落,其强度为18～25L/(s.m2)。

技术参数设计压力：工作压力6kgf/cm2 试验压力：9kgf/cm2进水温度：4～50℃运行流速：10m/h（设计可考虑：单层滤料8m/h；双层滤料12m/h）浊度：进水<20mg/l,出水<5mg/l反洗强度：无烟煤10～12 L/s·m2；石英砂15～18 L/s·m2；无烟煤、石英砂双料13～16 L/s.m2单流式机械过滤器规格及性能注：1、最大工作压力0.6Mpa；2、内装卵石垫层及滤料层（石英砂）、用户自理。

机械过滤器的选型和机械过滤器的原理

全自动机械过滤器适用于要求经过过滤出水浊度一般在5毫克/升以内能符合饮用水水质标准的工业用水或生活用水的工矿企业和城镇给水处理设备。

对工业污水中的悬浮物固体物等有很好的去除效果。

水中含有的悬浮物凝聚的片状物用沉淀方法所不能去除的粘结胶质颗粒，可将水通过压力滤器内所装的滤层，使水达到透明。

机械过滤器也称压力过滤器是纯水制备的前期预处理，水净化系统的重要组成部分，其材质有钢衬胶或不锈钢制成，因滤器填充介质不同，用途与作用各有区别。

一般有石英砂过滤器、活性炭过滤器、锰砂过滤器。

根据实际情况可单独使用也可联合使用。

多介质过滤器的介质是石英砂，无烟煤等。

功能是滤除悬浮物机械杂质、有机物等，降低水的浑浊度。

活性碳过滤器介质为活性炭，目的是吸附、去除水中的色素、有机物、余氯、胶体等。

锰砂过滤器的介质为锰砂，主要去除水中的二价铁离子。

机械过滤器也称为压力式过滤器．是纯水制备前期预处理、水净化系统的重要组成部分．材质有钢制衬胶或不锈钢，根据过滤介质的不同分为天然石英砂过滤器、多介质过滤器、活性炭过滤器、锰砂过滤器等，根据进水方式可分为单流式过滤器、双流式过滤器，根据实际情况可联合使用也可以单独使用。

单流式机械过滤器的管道简单，运行平稳。

过滤流速一般为4—50m/h，运行周期一般为8小时。

双流式机械过滤器上下两端设有进水装置，中部设有出水装置。

其优点是过滤水量较大，除污能力较高，运行周期长，一般为20小时，缺点是一、碳钢衬胶过滤罐概述碳钢衬胶过滤罐主要由优质碳钢Q235材质制作而成，内涂环氧树脂或衬食用天然橡胶或衬塑(PE)来防腐，罐体外涂两遍防锈油漆和面漆。

碳钢过滤器直径越大，比不锈钢过滤器成本越低廉，在大流量预处理中通常用碳钢过滤器来碳钢衬胶过滤罐。

碳钢衬胶过滤罐是由碳钢材质制作的机械过滤器，主要功用是内部装填不同的滤料产生不同的功效，达到粗过滤的效果，利用管路阀门进行反冲，去除截留的杂质。

碳钢衬胶过滤罐外表面可喷涂不同的颜色油漆可与厂房颜色协调一致。

机械过滤器设计计算

机械过滤池的设计设计参数设计水量 Qmax=3825 m3h =91800m3d采用数据：滤速v=14m/h,冲洗强度q=15L/(s?m?,冲洗时间为6min 机械过滤池的设计计算(1)滤池面积及尺寸：滤池工作时间为 24h ,冲洗周期为12h ,滤池面积为,F=Q/vT=91800/14?23.8=275.5 m2 采用4个池子，单行排列f=F/N=275.5/4=68.9m2 分成4个半径为5m1的圆柱形构筑物校核强制滤速,v'=Nv/(N-1)=18.7m/h⑵滤池高度：支撑层高度： H 仁0.45m滤料层咼度：H2=0.7m砂面上水深：H3=1.7m保护高度：H4=0.3m 总高度：H=3.15m (3)配水系统1.配水干管流量： qg=fq=78.5 X 15=1178L/s 干管长度：10m 断面尺寸：850mm X 850mm采用管径 dg= 1000 mm,始端流速1.453m/s2.支管：支管中心距离：采用3j 0.25m ，5实际工作时间 23.8h支管长度：I o每池支管数：n j 2—2 ——48根nj=D/a=2 X 8.5/0.25=680.25每根支管入口流量：qj% 336/48 7.04L/s，管径75m m,流速1.6m/sn.每根支管入口流量：qj=qg/nj=805.76/68=11.85L/s,管径150mm,流速v=0.67m/s3.孔眼布置：支管孔眼总面积占滤池总面积的0.25%孔眼总面积：F k Kf 0.25% 24 60000 mm2孔眼总面积Fk=Kf=0.25%X 50.36=125900mm2采用孔眼直径d k 9mm每格孔眼面积：f 63.6mm2fk= n dk24=63.6mm24孔眼总数N k F k60000k944 Nk=Fk/fk=125900/63.6=1979 f63.6每根支管空眼数：n k吐944/48 20个n j■Jli-.HF’ F ■ ■il FT H H R F ■ ■支管孔眼布置成两排，与垂线成45度夹角向下交错排列,每根支管长度：l j -(B d g) -(4 0.6) 1.7mj 2 g 2l . 1 7每排孔眼中心数距：a k—j丄0.17—........ 1 0.5 202 n k4.孔眼水头损失：支管壁厚采用：5mm流量系数：°681 1 2h k— ( -------- ) 3.5m水头损失：h 2g 10 K5.复算配水系统：lmax/dj=4250/150=28.3<60管长度与直径之比不大于60 , 则丄1723 60d j0.075孔眼总面积与支管总横面积之比小于0.5,则1.33 Fk/njfj=125900/(68 XnX 752=0.1<0.5 j 64 —(0.075) 4 孔眼中心间距应小于0.2，则a k 0.17 0.2(4)洗砂排水槽洗砂排水槽中心距q0=ql0a0=16X 6 x 2=192L/s米用二角形标准断面。

纯化水机械过滤器的工作原理

纯化水机械过滤器的工作原理纯水化机械过滤器也可以称为机械过滤器，水质在经过纯水化机械过滤器之后就可以将一些杂质类的悬浮物等去除，那么纯水化机械过滤器的工作原理是怎么样的，有可以使用在那些范围。

纯水化机械过滤器简介：纯水化机械过滤器也可以称为压力式过滤器，是纯水制备的前期预处理，水净化系统的重要组成部分。

材质一般有钢材衬胶或者是不锈钢，可以根据过滤的介质的不同可以分为石英砂过滤器，多介质过滤器，活性炭过滤器，锰砂过滤器等。

根据进水的方式有可以分为单流式过滤器，双流式过滤器，根据实际的生产情况可以选择单独使用或者联合使用。

纯水化机械过滤器工作原理：纯水化机械过滤器是一种压力式过滤器，它利用过滤器内所填充的精致石英砂，当进水水源自上而下的流经滤层时，水中的悬浮物以及粘胶质颗粒会被去除，从而可以有效的使水质浊度降低。

主要是用于水处理除浊，软化水，点渗析，反渗透的前级预处理等，也可以用于在地表水，地下水等方面。

可以有效的去除水质中的悬浮物，有机物，胶体，泥沙等。

纯水化机械过滤器特点：1.设备的造价低廉，运行成本费用低，管理是方便快捷；2.滤料在经过反洗之后可以重复使用，滤料的使用寿命长；3.滤器的过滤效果好，占地的面积小。

单流式机械过滤器的管道结构简单，运行时平稳，过滤的流速一般为4-50m/h，运行的周期可为8小时为一周期；双流式机械过滤器上下两端都设置有进水装置。

它的优点是过滤的水量大，除污的能力高，运行周期长，一般是20小时，缺点就是管道系统较为复杂，运行时不太稳定，冲洗滤料是会比较困难。

纯水化机械过滤器的应用范围：纯水机械过滤器广泛的应用在水处理的过程中，主要作用是给水的除浊，反渗透，以及离子交换软化除盐系统的前几预处理，也可以用在地表水，地下水除泥沙，进水的浊度要求需要<20度，出水的浊度可以达到3度以下。

纯水化机械过滤器的选用：机械过滤器的大小可以根据水量制定，根据不同德用途可以选用A3钢材质或者不锈钢材质以及玻璃钢，还需要根据给水的水质情况和出水水质的要求，可以选择单层滤料，双层滤料以及多层滤料。
