第 一 章 停车场管理系统设计1.1 系统概述商业综合体面临着数百辆车的日常保安管理工作，由于环境的限制对固定车辆和临时车辆的便捷管理成为管理人员迫切需要解决的难题。

停车场管理系统的建设包括出入口控制和车库内部的诱导系统，通过出入口控制系统，可以有效的解决车辆快速有序出入停车场；通过诱导与寻车系统，车主可以通过各类引导设备快速、自如的找到车位、取车，节省大量时间，可以提升整个停车场的智能化和信息化程度，将原来需要人工处理的问题交由智能设备处理，既节省了大量的人工成本，又保证了各种数据的及时、准确、有效。

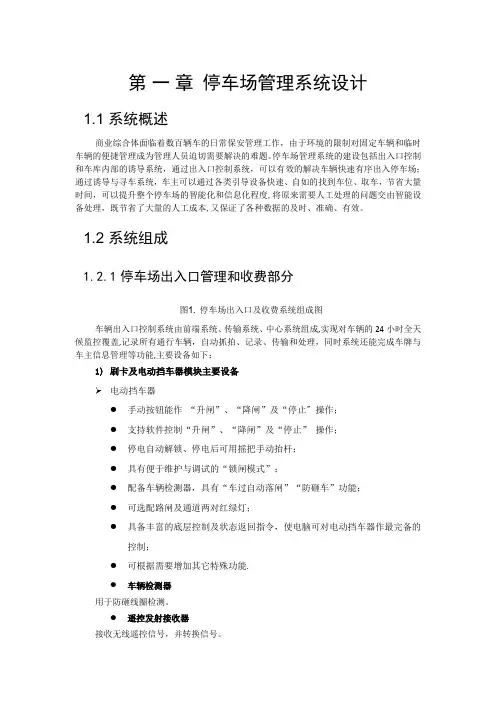

1.2 系统组成1.2.1 停车场出入口管理和收费部分前端子系统传输子系统后端子系统传输网络出入口补光抓拍单元出入口控制终端检测线圈图注：屏蔽双绞线以太网交换机中心平台线圈检测器线圈馈线电动挡车器防砸线圈触发线防砸线控制线余位/收费显示屏中心缴费图1. 停车场出入口及收费系统组成图车辆出入口控制系统由前端系统、传输系统、中心系统组成，实现对车辆的24小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能完成车牌与车主信息管理等功能，主要设备如下：1) 刷卡及电动挡车器模块主要设备●手动按钮能作“升闸”、“降闸”及“停止” 操作；●支持软件控制“升闸”、“降闸”及“停止” 操作；●停电自动解锁、停电后可用摇把手动抬杆；●具有便于维护与调试的“锁闸模式”；●配备车辆检测器，具有“车过自动落闸”“防砸车”功能；●可选配路闸及通道两对红绿灯；●具备丰富的底层控制及状态返回指令，使电脑可对电动挡车器作最完备的控制；●可根据需要增加其它特殊功能。

●车辆检测器用于防砸线圈检测。

●遥控发射接收器接收无线遥控信号，并转换信号。

●遥控发射器发送无线信号。

2)车牌识别模块主要设备➢出入口视频单元成像清晰是牌照识别的技术关键。

本系统采用专用抓拍摄像机，整个图像成像控制系统是一个由抓拍摄像机、智能补光灯、成像控制软件组成的精密系统，它们之间的精确配合使得白天和晚上抓拍的车牌图像都更利于车牌识别。

无论是环境照度比较低的情况下（例如夜晚），还是在强光照射下（例如晴天正午），系统均会自动调整抓拍摄像机的成像模式，使用软硬件结合的方法控制图像的曝光，保证车牌成像清晰度，非常有利于人工辨认和机器自动识别车辆牌照信息。

➢补光单元智能补光灯由抓拍摄像机控制，在环境照度不足的情况下，抓拍摄像机执行精确的控制指令控制智能补光灯补光，这样保证了在全天候环境下本系统都能拍摄到包含清晰牌照图像的理想图片,在实际的使用场景中，如果要看清驾驶室人脸需要采用闪光灯，如不需要看清人脸，则采用普通的LED频闪灯。

本系统采用线圈触发方式，由前端车辆检测器来检测来往通行车辆，可与防砸线圈车检器共用。

➢出入口控制终端出入口控制终端负责进行前端数据（车辆信息）采集、处理、上传后端平台，可实现实时视频、抓拍图片显示、进出抓拍图片关联、实时报警信息显示、系统日志显示、软件开关闸、高峰期锁闸、设备连接状态显示、报警联动等功能。

➢蓝牙读卡器对车辆上配置的蓝牙卡进行高效准确读取，确保百分百对内部车辆的快速开门，排除各种环境因素。

3)网络传输子系统负责完成数据、图片、视频的传输与交换。

其中前端主要由交换机、光纤收发器等组成；中心网络主要由接入层交换机以及核心交换机组成。

4)后端平台管理子系统平台完成数据信息的接入、比对、记录、分析与共享。

由以下软件模块组成，包括：数据库服务器、数据处理服务器、Web服务器。

其中数据库服务器安装数据库软件保存系统各类数据信息；数据处理服务器安装应用处理模块负责数据的解析、存储、转发以及上下级通讯等；Web服务器安装Web Server负责向B/S用户提供访问服务。

➢自助缴费终端录入车牌号码，选择出场时段后，由自助缴费终端完成收费金额的计算、收取、找零，并打印收费小票上传收费记录，实现车辆不停车出场；➢中心人工缴费窗口录入车牌号码，选择出场时段后，自动匹配车辆入场记录，在未匹配到入场的情况下由收费员“模糊查询”确认并选取入场图片，收取停车费用（刷卡、现金），车辆不停车出场；1.2.2诱导、反向寻车部分图2.诱导、反向寻车系统组成图诱导部分主要由：数据采集模块（包括车位监控相机、车位引导灯等）、中央控制模块（包括多路视频终端、中心服务器等）、数据库服务器、信息发布模块（包括室内引导屏、一体化终端查询机等）组成。

工作流程：停车诱导：车主驾车进入停车场前，可以通过安装在停车场总入口处的“入口信息引导屏”上空车位的显示，了解停车场各层当前的空车位数。

车辆进入停车场后，位于车位内部各个分岔路口的上方，安装有“信息指示屏”，显示该分岔路口所通往的各个方向当前空车位数。

反向寻车：每个车位正上方安装有“车位监控相机”，前置式车位监控相机集成的指示灯为绿色时表示该车位为空车位。

当车主将车辆停放到该空车位时，指示灯会由绿色变成红色。

表示车位上已经有车辆停放。

车辆停放完毕后，户外及室内的信息指示屏会自动将当前位置的空车位数扣减掉1，完成本次停车诱导。

车主进入停车场取车时，通过任一查询机即可根据查询条件（车牌查询、无牌查询、车位查询、停车时间查询）查询自己的车辆状态、所停位置，车牌查询支持模糊查询，如果车主只记住了自己车牌号码的一部分，可根据车牌号码其中几位查询，查询机列出匹配车牌，用户通过查询关联实时视频预览图像，进一步确认当前的查看是否为自己所要查询的车辆，并可规划最优路线。

支持提供二维码供车主扫描，实现移动端寻车。

1.3 系统功能1.3.1 车辆管控固定车辆：车牌识别比对正确，即可进场，无需任何操作。

临时车辆：停车登记，抓拍车牌并识别记录，放行。

布控车辆：嫌疑车辆则系统自动在前端和中心产生报警，同时人工参与处理。

1.3.2 电动挡车器软件控制客户端或中心管理平台能够远程控制电动挡车器启闭，方便操作人员管理和特殊需要。

1.3.3 图片/视频预览过车图片和信息实时显示，视频实时预览，进出车辆自动匹配，图片预览按车道轮询。

1.3.4 LED 屏显示控制主机包含语音提示系统、信息显示屏，车辆驶入、驶出可以根据客户需要提示语音，显示欢迎信息等。

1.3.5 号牌自动识别功能系统可自动对车辆牌照进行识别，包括车牌号码、车牌颜色的识别。

在实时记录通行车辆图像的同时，还具备对符合“GA36-92”（92式牌照） 、“GA36-2007”（新号牌标准） 、“GA36.1-2001”（02式新牌照）标准的民用车牌、警一旦确定车辆，并由系统规划出最优的寻车路线，按照指示的路线车主可以最快速的寻找到自己的爱车，车辆驶出车位后，户外及室内的信息指示屏会自动将当前位置的空车位数增加1，完成本次反向寻车。

用车牌、军用车牌、武警车牌的车牌自动识别能力，包括2002式号牌。

系统能识别黑、白、蓝、黄、绿五种车牌颜色。

1.3.6车辆信息记录车辆信息包括车辆通信信息和车辆图像信息两类。

在车辆通过出入口时，系统能准确记录车辆通行信息，如时间、地点、方向等。

在车辆通过出入口时，牌照识别系统能准确拍摄包含车辆前端、车牌的图像，并将图像和车辆通行信息传输给出入口控制终端，并可在图像一体的信息框内叠加车辆通行信息（如时间、地点等）。

可提供车头图像（可包含车辆全貌），在双立柱方案下，闪光灯补光时拍摄的图像可全天候清晰辨别驾驶室内司乘人员面部特征。

单立柱方案时抓拍摄像机与闪光灯安装在同一根杆子上。

系统采用的抓拍摄像机，具备智能成像和控制补光功能，能够在各种复杂环境（如雨雾、强逆光、弱光照、强光照等）下和夜间拍摄出清晰的图片。

1.3.7数据管理过车数据自动上传中心，由中心集中存储和管理，支持前端数据缓存以及断点续传。

1.3.8数据查询可查询通行信息、报警信息、场内车辆、操作日志、设备状态等信息。

1.3.9报警功能当系统识别出来的车辆车牌不符合条件时，或者车牌在黑名单库时，系统自动报警，提示工作人员进行检查，用户可根据实际需求选择不同的报警联动方式，如预览通道切换、报警输出、软件提示、LED显示等。

1.3.10参数配置功能设备参数配置可以实现本地配置，也可以进行远程配置。

1.3.11权限管理用户可配置不同的角色和权限，管理不同的出入口以及功能模块。

1.3.12统计分析支持车位利用率、车流量的统计分析，支持列表和图形显示。

1.3.13设备运维支持安装信息、设备维护信息的管理。

1.3.14状态监测设备运行状态监测，提示设备运行异常信息，系统自动校时。

1.4 系统优势1.4.1纯牌识车辆快速进出车辆进入时，针对固定车辆，系统采用远距离读卡功能和具有极高的车牌识别率的高清车牌识别技术，可确保固定车辆准确识别、快速放行，识别准确率≥99%；针对临时车辆，通过车牌识别方式进入，无法识别情况下入口控制机自动吐卡，无需保安人工发卡。

车辆离开时，针对固定车辆，采用远距离读卡功能和高清车牌识别技术，确保固定车辆准确识别、快速放行；针对临时车辆，系统支持自助缴费，车主在地下车库即可完成缴费，支持现金、银行卡、支付宝等缴费手段，当已完成缴费时，系统识别车牌后出口控制机自动放行，无需保安人工收卡。

1.4.2车主快速找车位通过车位引导系统，在室外有区域指示屏，显示各个区域车位剩余数量，地下车库各个路口也有相应的LED指示屏，车辆只需按照指示屏的方位指示行驶，即可快速找到空余车位，实现快速停车。

1.4.3车主快速寻车车主需要开车离开时，通过反向寻车系统，能够精确的查询自己车辆所在的位置，并自动计算查询机和车辆之间最短路线，还可将寻车路线图发送到车主手机上，或通过手机APP实现寻车导航，从而让车主能够快速寻找到车。

相比于传统的刷卡式寻车系统，本系统停车后无需专门刷卡，避免了车主因为主观因素忘记刷卡而造成的寻车功能失效的尴尬。

1.4.4多种缴费手段车主可选择包期缴费、中央缴费、“储值卡”缴费、临时车缴费等多种缴费方式，系统将自动匹配计算金额、不再需要刷卡计算金额。

支持手机Web1.4.5手机Web1.支持在手机浏览器扫一扫打开寻车及缴费入口。

2.支持车辆搜索找车路线；3.支持在手机浏览器进行停车进行支付宝缴费；1.4.6支持微信号和APP集成海康智能停车场管理系统已经实现和微信的打通，顾客可以通过微信的公众号来实现缴费、预定车位、寻车及绑定车牌等功能。

以海康自己使用的微信公众号为例：图3.微信公众号主界面海康除了提供客户端和微信号的方式进行寻车，还提供了移动APP的SDK给到停车场的运营方，作为一个模块集成到其的O2O运营APP中。

APP的功能和微信端的功能也类似，初步设计了找车，付费和预定车位三个模块。

但与Web端和微信端不同的是，APP可以提供的是基于iBeacon的室内实时定位。
