10kV高压开关柜交接试验分析
试析电气高压开关柜的交接试验及改进措施
现在来介绍改进试验的具体过程 。首先在正式试验之前 ， 将
参 加 实 验 的 人 员 分 成 两 个 小组 ， 第 一 小 组 负 责 进 行 直 流 回 路 电 阻 的试 验 ， 第 二 小 组 负 责 准 备 耐压 绝 缘 的试 验 。在 第 一 小 组 进 行 直 流 回 路 电阻 试 验 时 ， 第－４ ＇ 组必须要完成接线 工作， 并对 实 验
２ ０ １ ３年 ５月
建 村 囝 蒜 商 （ ２ ） 对试验方案实施优化， 提 高 试 验 效 率
电力 建 设
线路侧的短路接地 线， 并将开关打 到“ 合闸 ’ ， 位置 。
在 这 种 状 态 下 再 次对 ｌ Ｏ ｋ Ｖ 高 压 开 关 柜 进 行 绝 缘 电 阻 值 的
为 了准 确有 效地 获 得 实 验 的效 率 ， 本 文 对 试 验 方 案进 行 了相
一
小组 在 试 验 完 成之 后 ， 需 要 疏 散 实 验 现 场 的 非 实 验 人 员 。 随
后， 第 二小组人员开始对 ｌ Ｏ ｋ Ｖ 开 关 柜 的 开 关 的 断 口进 行 耐 压 试 过程不但增加 了交叉人员 的数量 ，还 使得高压室 中的工作条件 验、 绝 缘 电 阻值 试 验 。开 关 柜 及其 母线 的接 线 图如 图 ４所 示 。 变得更加 复杂 。这种复杂的试验环境条件 ， 就会给实验 的正常开
测试， 类 似 于第 一 次 测 试 ， 只 有 当 绝 缘 性 能 符 合 要 求 之 后 再 进 行 关 优 化 ， 确 保 耐压 测 试 与 绝 缘 电阻 试 验 的顺 利 完 成 。假 定 可 以把 耐压 测试 。同样 的 ， 也 是对 ｌ Ｏ ｋ Ｖ高 压 开 关 柜 强 加 ４ ２ ｋ Ｖ 并测 试 １ 高 压 室 、主 变 压 器 以及 其 他 高 压 室 内 的 电气 设 备 彼 此 连 接 在 一 分 钟 之 后 开 关 柜 的 电阻 值 。只 有 这 两 种 情 况 下 的耐 压 试 验 和 绝 起 ， 然后将加压措施和母线摇绝缘夹 杂在 实验 中， 这样就可 以同 缘 电 阻值 试 验 都 完 成 且 都 满 足 相 关 规 范 要求 ，才 可 以保 证 ｌ Ｏ ｋ Ｖ 时 保 证 耐 压 试验 以及 绝 缘 电 阻试 验 的圆 满 完 成 。

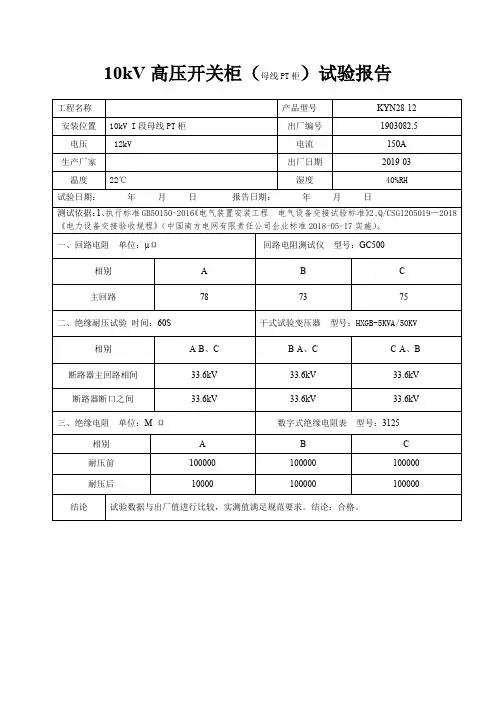

10kV高压开关柜(母线PT柜)试验报告
相别
A
B
C
耐压前
100000
100000
100000
耐压后
10000
100000
100000
结论
试验数据与出厂值进行比较，实测值满足规范要求。结论：合格。
一、回路电阻单位：µΩ
回路电阻测试仪型号：GC500
相别
A
B
C
主回路
78
73
75
二、绝缘耐压试验时间：60S
干式试验变压器型号：HXGB-5KVA/50KV
相别
A-B、C
B-Aபைடு நூலகம்C
C-A、B
断路器主回路相间
33.6kV
33.6kV
33.6kV
断路器断口之间
33.6kV
33.6kV
33.6kV
三、绝缘电阻单位：MΩ
10kV高压开关柜（母线PT柜）试验报告
工程名称
产品型号
KYN28-12
安装位置
10kVI段母线PT柜
出厂编号
1903082.5
电压
12kV
电流
150A
生产厂家
出厂日期
2019-03
温度
22℃
湿度
40%RH
试验日期：年月日报告日期：年月日
测试依据：1、执行标准GB50150-2016《电气装置安装工程电气设备交接试验标准》2、Q/CSG1205019—2018《电力设备交接验收规程》（中国南方电网有限责任公司企业标准2018-05-17实施）。
电气交接试验报告
试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

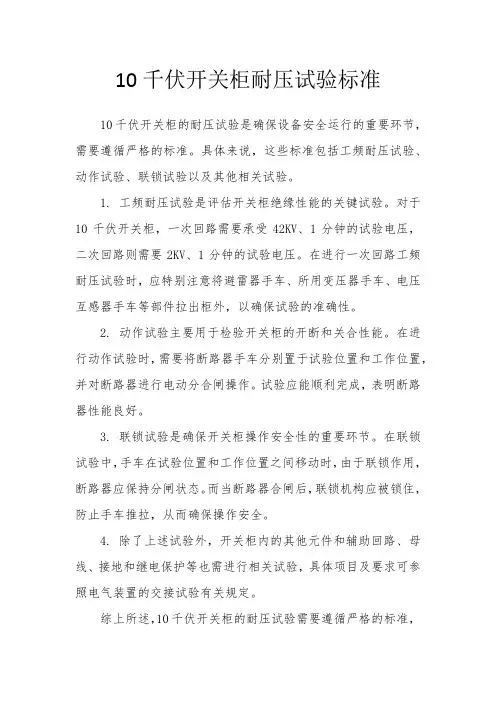

10千伏开关柜耐压试验标准
10千伏开关柜耐压试验标准10千伏开关柜的耐压试验是确保设备安全运行的重要环节，需要遵循严格的标准。
具体来说，这些标准包括工频耐压试验、动作试验、联锁试验以及其他相关试验。
1. 工频耐压试验是评估开关柜绝缘性能的关键试验。
对于10千伏开关柜，一次回路需要承受42KV、1分钟的试验电压，二次回路则需要2KV、1分钟的试验电压。
在进行一次回路工频耐压试验时，应特别注意将避雷器手车、所用变压器手车、电压互感器手车等部件拉出柜外，以确保试验的准确性。
2. 动作试验主要用于检验开关柜的开断和关合性能。
在进行动作试验时，需要将断路器手车分别置于试验位置和工作位置，并对断路器进行电动分合闸操作。
试验应能顺利完成，表明断路器性能良好。
3. 联锁试验是确保开关柜操作安全性的重要环节。
在联锁试验中，手车在试验位置和工作位置之间移动时，由于联锁作用，断路器应保持分闸状态。
而当断路器合闸后，联锁机构应被锁住，防止手车推拉，从而确保操作安全。
4. 除了上述试验外，开关柜内的其他元件和辅助回路、母线、接地和继电保护等也需进行相关试验，具体项目及要求可参照电气装置的交接试验有关规定。
综上所述，10千伏开关柜的耐压试验需要遵循严格的标准，
包括工频耐压试验、动作试验、联锁试验以及其他相关试验，以确保设备安全运行。
10kV电缆试验(交流耐压)
10kV电缆试验(交流耐压)10kV电力电缆交接试验报告（交流耐压）工程名称：牟尼沟35kV变电站10kV开关柜至站外水泥杆1.铭牌：电缆名称、额定电压（kV）2.电缆长度：130m3.绝缘及交流耐压：温度16℃，湿度40%，试验日期2014年10月26日主绝缘(MΩ)相别试前 A B C试验结果：合格4.相序检查：相序正确5.使用仪器、仪表：器具名称 YTC2010绝缘电阻测试仪 YTC850变频串联谐振耐压装置6.试验结果：合格编号生产厂家试前试后xxxxxxxx ______外护套绝缘(MΩ) 试验电压（kV）电压频率（Hz）交流耐压耐压时间（min）试验结果21.75 50 通过 521.75 50 通过 521.75 50 通过 5交联聚乙烯绝缘电力电缆8.7/15型号规格生产厂家ZZS-ZCYJV22-8.7/15-3*120 ___试验人员：试验负责人：第1页共4页本报告记录了对牟尼沟35kV变电站10kV开关柜至站外水泥杆电缆的交流耐压试验结果。
在温度16℃，湿度40%的条件下，使用YTC2010绝缘电阻测试仪和YTC850变频串联谐振耐压装置进行试验。
试验结果显示，该电缆在交流耐压试验中通过，符合要求。
相序检查也证明其相序正确。
电缆长度为130m，电缆名称为交联聚乙烯绝缘电力电缆8.7/15，额定电压为10kV。
试验前，主绝缘电阻分别为A相MΩ，B相MΩ，C相MΩ。
试后，三相主绝缘电阻仍为MΩ。
外护套绝缘电阻未能测试出。
试验使用的电压频率为50Hz，试验电压为21.75kV，耐压时间为5分钟。
试验编号为xxxxxxxx和，生产厂家均为___。
电缆铭牌上标明了电缆名称和额定电压。
型号规格为ZZS-ZCYJV22-8.7/15-3*120，生产厂家为___。
试验负责人认为，本次试验结果合格。
10kV电力电缆交接试验报告（交流耐压）工程名称：安宏35kV变电站10kV开关柜至站外水泥杆1.铭牌：电缆名称，额定电压（kV）。
10kV高压开关柜验收规范
10kV高压开关柜验收规范10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。
1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为10kV固定式开关柜的验收管理。
2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。
2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。
2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.4 验收完成后，必须完成相关图纸和文档的校核修订。
2.5 发电运行单位应将竣工图纸和验收文档存放在电站。
2.6 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。
3.2 开关柜调试及交接试验工作已全部完成。
3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。
3.4 开关柜的验收文档已编制并经审核完毕。
4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。
电气交接试验报告
试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

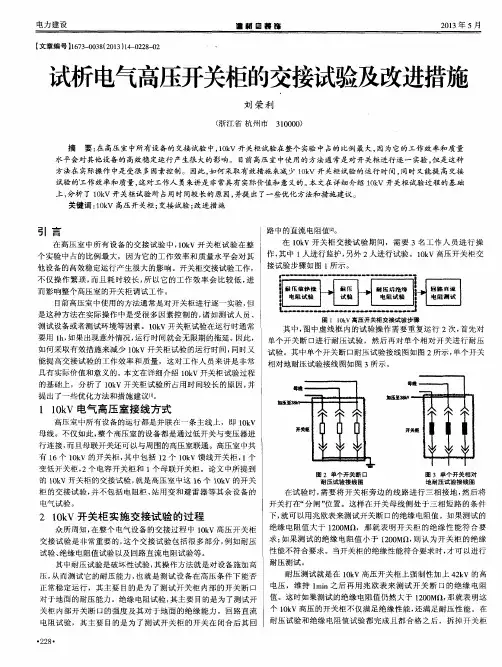

试析电气高压开关柜的交接试验及改进措施
