比例阀故障原因及解决方法
比例阀维护和修理中需要注意哪些事项 比例阀维护和修理保养
比例阀维护和修理中需要注意哪些事项比例阀维护和修理保养Parker比例阀维护和修理中需要注意哪些事项电液伺服阀对液压系统有很高的要求，介质的颗粒清洁度要求不低于NAS6级。
伺服阀工作性能的稳定性很大程度上倚靠于液压系统介质品质的高处与低处。
除在液压泵站泵的出口安装出名义过滤精度为3bLm的过滤器外，在伺服阀的进口前还装有一个3pm的二级保护过滤器。
穆格伺服维护和修理中需要注意下列问题：1、伺服阀在发生故障前，往往可依据很多途径判定出它的工作状态，为此，预见性的更换较之被动更换，更能保证整个系统的工作稳定性。
2、在环境湿度较高的地方使用该阀时，应在油箱上安装可除湿的呼吸器，以保证介质的含水量不超过0．006％。
3、定期取样化验液压介质的颗粒污染度，并依据化验结果，订立出一个较合理的油品及滤芯更换周期，以保证介质的颗粒污染度不低于NAS6级。
4、更换下来的伺服阀，一般情况下经过修理便可再次使用，送专业厂家检修为宜，以确保伺服阀的性能牢靠。
电液比例阀进展历程特别悠久，它是一种输出量与输入信号成比例的液压阀，了解比例阀维护和修理及工作原理特别紧要。
它广泛应用于对液压参数进行连续掌控或程序掌控，电液比例阀工作原理和结构形式、工作特点，对比例阀负载感应和压力补偿原理进行了剖析讨论。
对电液比例阀不同应用，特别是工程机械先导把持和遥控方面应用进行了论述电液比例阀对简化工程机械操作、提率和作业精度以及实现智能化作业都有着极其紧要意义，其性能进一步提高和应用范畴日益拓宽必将使工程机械产品技巧水平到较大程度提高。
某推土机推土铲手动与电液比例先导把持实例。
当二位三通电磁阀不通电时，先导压力与手动减压式先导阀相通，梭阀选择来自手动先导阀压力对液动换向阀进行把持；当二位三通电磁阀通电时，先导把持压力油通向三通比例减压式先导阀，梭阀对液动换向阀进行把持。
电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生更改并以此完成与输入电压成比例压力、流量输出元件。
Atos比例阀故障排除
Atos比例阀故障排除Atos比例阀是一种用于控制液压系统中比例液压量的设备。
该设备在液压系统中具有非常重要的作用。
当Atos比例阀出现故障时，液压系统中的液压力将会变得不稳定，从而导致系统工作不正常。
因此，了解Atos比例阀的故障排除方法是非常关键的。
Atos比例阀的工作原理Atos比例阀主要由电磁控制阀、磁芯、调节阀和比例控制阀组成。
液压油从系统进入上部的液压流路中，然后通过比例控制阀控制阀芯的位置和大小，最终通过下部的液压流路输出到液压执行机构。
Atos比例阀的输入信号由电气信号转换为机械运动，使阀芯位置产生变化，从而改变液流的流量和比例关系。
通过调节比例阀的开度，可以控制输出液压油的流量和压力，从而实现液压系统的正常工作。
Atos比例阀故障的常见原因Atos比例阀出现故障的原因很多，以下是一些常见的原因：电气故障因电气线路故障导致的控制信号传递不到比例阀，或控制信号接触不良，比例阀不能正常工作，从而导致比例阀故障。
操作错误错误的操作也可能导致比例阀故障，例如在操作过程中强制转动阀芯或锤击比例阀导致阀芯卡死。
液压油质量液压油的质量差、杂质太多或油中含水量过多都会影响Atos比例阀的正常工作。
比例阀结构问题比例阀结构本身存在问题，例如主阀芯密封不严，导致液压油压力下降，比例阀无法工作。
Atos比例阀故障的解决方法当Atos比例阀出现故障时，需要进行排除。
以下是一些常见的排除方法：电气故障的解决方法首先需要检查电气线路是否连接良好，确认控制信号是否正常传递，排除电气故障。
操作错误的解决方法如果比例阀被操作不当导致卡死，可以使用清洗液和软布进行清洗，清除锈垢、杂质以及油泥等，然后用清洁的液压油将比例阀涂抹调整一段时间，确保其正常工作。
液压油质量的解决方法如果液压油质量差，需要定期更换液压油，并注意保持液压油的清洁度和杂物过滤。
比例阀结构问题的解决方法若比例阀结构存在问题需要更换损坏部件，更换密封件，在装配过程中注意调整比例阀内部各部分的位置，确保其正常工作。
电动比例阀的组成与常见故障
电动比例阀的组成与常见故障一、组成电动比例阀是一种通过电动机驱动，控制流体流量比例的设备。
它由以下几部分组成：1. 电动机：电动比例阀的核心部件，通过电压的作用实现阀门的开启和关闭。
2. 阀体：阀体是电动比例阀的外壳，通常由金属材料制成，具有良好的耐压性能。
3. 阀芯：阀芯是控制流体流通的关键部件，由金属材料制成。
通过电机带动阀芯的移动，控制阀门开启和关闭的程度，从而控制流量。
4. 传感器：传感器用于监测阀门的开关状态，并将信号传递给控制系统。
5. 控制系统：控制系统是电动比例阀的大脑，接收传感器信号，并根据设定的参数控制电动机的转动，实现精确的流量控制。
6. 电源：电源为电动比例阀提供电能，使其正常工作。
二、常见故障使用电动比例阀过程中，可能会出现以下几种常见故障：1. 阀门堵塞：由于介质中存在悬浮物或颗粒，阀门内部可能会堵塞，导致阀门无法正常开启或关闭。
2. 电机故障：电动比例阀的电机可能会受到过载、短路等故障影响，导致电动机无法正常工作，从而使阀门无法控制流量。
3. 传感器故障：传感器可能会受到电磁干扰或老化等因素影响，导致传感器失灵，无法准确传递阀门状态信号。
4. 控制系统故障：由于控制系统的软件或硬件故障，控制信号可能会出现错误，导致电动比例阀工作异常。
5. 电源故障：电源供电不稳定、电源线路短路等问题可能导致电动比例阀无法正常工作。
三、故障排除与维护为了确保电动比例阀的正常运行，需要及时排除故障并进行日常维护。
故障排除与维护的常用方法包括：1. 清洗阀体和阀芯，确保阀门内部无悬浮物或颗粒。
2. 检查电机及电源线路，确保电机工作正常并且电源供电稳定。
3. 定期检查传感器的灵敏度和准确性，必要时更换传感器。
4. 定期进行控制系统的检查和维护，确保其正常运行。
5. 建立健全的维护计划，定期检查和保养电动比例阀，及时发现和解决潜在故障。
通过以上措施，可以提高电动比例阀的可靠性和稳定性，确保其在工业生产中的正常运行。

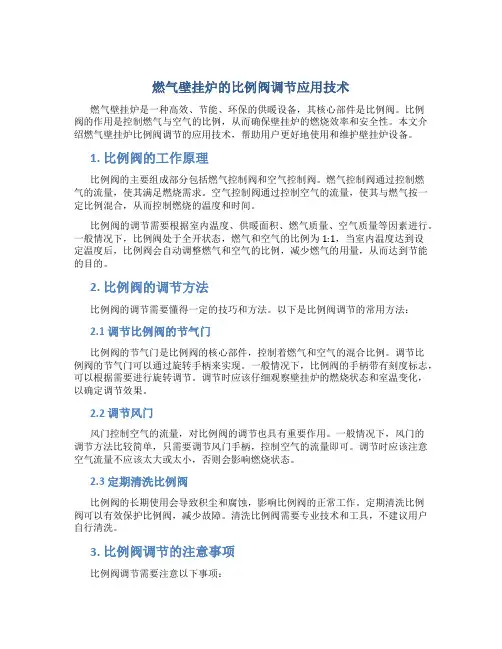

燃气壁挂炉的比例阀调节应用技术
燃气壁挂炉的比例阀调节应用技术燃气壁挂炉是一种高效、节能、环保的供暖设备，其核心部件是比例阀。
比例阀的作用是控制燃气与空气的比例，从而确保壁挂炉的燃烧效率和安全性。
本文介绍燃气壁挂炉比例阀调节的应用技术，帮助用户更好地使用和维护壁挂炉设备。
1. 比例阀的工作原理比例阀的主要组成部分包括燃气控制阀和空气控制阀。
燃气控制阀通过控制燃气的流量，使其满足燃烧需求。
空气控制阀通过控制空气的流量，使其与燃气按一定比例混合，从而控制燃烧的温度和时间。
比例阀的调节需要根据室内温度、供暖面积、燃气质量、空气质量等因素进行。
一般情况下，比例阀处于全开状态，燃气和空气的比例为1:1，当室内温度达到设定温度后，比例阀会自动调整燃气和空气的比例，减少燃气的用量，从而达到节能的目的。
2. 比例阀的调节方法比例阀的调节需要懂得一定的技巧和方法。
以下是比例阀调节的常用方法：2.1 调节比例阀的节气门比例阀的节气门是比例阀的核心部件，控制着燃气和空气的混合比例。
调节比例阀的节气门可以通过旋转手柄来实现。
一般情况下，比例阀的手柄带有刻度标志，可以根据需要进行旋转调节。
调节时应该仔细观察壁挂炉的燃烧状态和室温变化，以确定调节效果。
2.2 调节风门风门控制空气的流量，对比例阀的调节也具有重要作用。
一般情况下，风门的调节方法比较简单，只需要调节风门手柄，控制空气的流量即可。
调节时应该注意空气流量不应该太大或太小，否则会影响燃烧状态。
2.3 定期清洗比例阀比例阀的长期使用会导致积尘和腐蚀，影响比例阀的正常工作。
定期清洗比例阀可以有效保护比例阀，减少故障。
清洗比例阀需要专业技术和工具，不建议用户自行清洗。
3. 比例阀调节的注意事项比例阀调节需要注意以下事项：3.1 不要调节过度比例阀的调节需要根据具体情况进行，不要过度调节，以免影响壁挂炉的燃烧状态和安全性。
3.2 不要随意更换比例阀比例阀是壁挂炉的重要部件，不要轻易更换，以免影响壁挂炉的正常运行。
安捷伦泵与比例阀的结构原理与常见故障
第一部分：泵与比例阀的结构与工作原理1. 单向阀单向阀一般由阀体、阀座和红宝石球组成，在压力的作用下宝石球离开阀座，流动相流过单向阀，反之，在反向力的作用下宝石球回到阀座上，此时流动相不能流过。
显然宝石球与阀座之间的配合必须非常适合才能防止流动相的泄漏，为了保证单向阀不发生泄漏，Agilent1 200的出口单向阀中安装了两套宝石球和阀座，入口单向阀阀芯是将宝石球用一个合适的弹簧压在阀座上，用电磁阀通过程序主动控制宝石球的位置，进而控制入口单向阀的开闭，并且为了降低成本和节省维护费用，采用了可置换式的卡套式单元件。
单向阀是实现泵体功能的关键部件，平时出问题最多，使用维护起来也格外需要注意。
Agi lent 1200的入口单向阀是主动电磁阀，配备一个阀芯。
如图：从入口主动电磁阀的底部看，中间有一个带火漆的内六角螺钉，这个螺钉是出厂前校定好的，改变螺钉的位置会导致阀体内磁芯冲程的改变，进而改变泵的实际流速，或者导致磁芯上密封膜片被击穿或阀芯损坏。
阀底四角有四个内六角螺钉，拆掉四个螺钉，取下阀体，阀体内是一个空腔，里边有一个磁芯压在空腔内的弹簧上，磁芯另一端有一段柱状突起，正好可以插到正方形塑料片中间的圆孔上，圆孔中间有一个黑色的垫片，取下正方形的黑色塑料板，黑色垫片下压着一个圆形的透明膜片，这个透明膜片起密封作用，膜片下是一个顶针插在孔里，顶针一直伸到电磁阀状阀芯的凹孔内。
将阀芯用合适的塑料杆从阀芯上部（直径大的一端）对准金色的膜片部位用力往下慢慢顶开（尽量不要划伤金色的膜），阀芯尾部顶出来的依次为：半透明的阀座、宝石球和弹簧，留在阀芯外套里的是不透明的塑料套管，弹簧和宝石球就在套管内运动。
阀芯装到阀体上去的时候顶针插在阀芯尾部阀座上的小孔里，顶在宝石球上，装好后宝石球被顶针顶着，离开阀座，阀芯里的弹簧被压缩，此时电磁阀芯处于打开的状态，流动相可以通过；通电时线圈产生磁场，将阀体内部的磁芯以及顶针吸回去，阀芯里的宝石球在弹簧的作用下落在阀座上，封闭阀座中心的流动相入口，此时电磁阀芯处于闭合状态，流动相不能通过。
SMC比比例阀常见的故障以及处理方法有些
SMC比比例阀常见的故障以及处理方法有些
SMC比例阀由于管道组成或安装不当，会产生各种应力，如高温材料产生的焊接应力、安装时紧固力不均匀产生的应力、调节
伐人为影响以及管道产生的应力。
这种应力的影响很容易对管道中调节代和调节代的特性造成危害。
严重时会对软件本身造成伤
害，导致代库和导向部件变形，无法指向高床闸代的管理中心。
因此，在任何情况下，必须确保防止或消除应力，并将应力导向
调节阀区域。
SMC比例阀及相关预防措施进行安全测试，如锁盖是否紧固，安全网的操作，开关电源的供应等。
确保控制阀的安全运行及相
关注意事项。
SMC比例代的位詈是将代座和电动执行器的行程位署布署在油路板的垂直面上。
如果调节代必须安装在使代座水平移动的位
詈，或者阀座与平面有一定的倾角，则应安装电动执行器支架，以使调节阀的每个部件处于自然状态。
如果没有附加支撑点或支
撑点不好，会导致阀座和心脏高压间间的调整，容易造成更换不良或泄漏等常见故障，即使控制相有固定的固定支点对，也必须
按时检查，一般为23个月。
SMC比例代的连接管是杏生锈，性接和浪费，并在测试后立即消除。
如果调节夜和管道中容易积垢，可以在调节代的上游和下
游安装一个简单的过滤系统。
它很容易穿透处理过的材料中的硬十，并目是安装一个的过滤系统。
控制阀关闭时，小锈或悍接会
损坏高压制动阀的地面，特别是废料还会损坏阀芯和高压制动阀，破坏有正常操作。
比例阀死区解释-概述说明以及解释
比例阀死区解释-概述说明以及解释1.引言1.1 概述比例阀死区是指在比例阀控制系统中由于摩擦力、弹性变形等因素影响，导致比例阀在输入信号改变时并不立刻响应的现象。
这种现象会使得系统的控制精度降低，影响系统的稳定性和可靠性。
因此，解决比例阀死区问题对于提高系统控制性能具有重要意义。
本文将详细介绍比例阀死区的概念、影响因素以及解决方法，希望能为相关领域的研究和实践提供参考和帮助。
1.2 文章结构文章结构部分的内容如下：文章结构部分将会介绍整篇文章的框架和主要内容安排。
首先将介绍本文的大纲，并详细说明每个部分的内容。
在正文部分，将会依次介绍比例阀死区的定义和影响因素，并提出解决比例阀死区问题的方法。
在结论部分，将对比例阀死区问题的重要性进行总结，强调解决问题的必要性，并展望未来比例阀死区研究的发展方向。
通过完整的文章结构，读者将更清晰地了解本文的主要内容和目的。
1.3 目的本文旨在深入探讨比例阀死区问题，包括其定义、影响因素以及解决方法。
通过对比例阀死区的详细解释，旨在帮助读者更好地理解和应对比例阀在工程控制系统中可能出现的问题。
同时，本文旨在强调比例阀死区问题的重要性，以及解决该问题的必要性。
最终，本文还将展望未来比例阀死区相关研究的发展方向，为读者提供更多关于该领域的参考和启发。
通过本文的阐述，读者将能够更全面地了解比例阀死区问题，并为工程控制系统的设计和优化提供有益的指导和建议。
2.正文2.1 什么是比例阀死区：比例阀死区是指在比例阀控制系统中，输出信号从零开始变化时，输入信号需要经过一定范围的改变才能使输出信号产生响应的现象。
简单来说，比例阀死区就是在控制过程中出现的一段输入信号范围内，输出信号不发生变化的区域。
比例阀死区的存在会导致控制系统在该区域内无法对输出信号进行有效调节，从而影响系统的稳定性和控制精度。
比例阀死区通常会导致控制系统的非线性特性，使得系统在这一区域内对输入信号的变化不敏感，难以实现准确的控制。
燃气比例阀维修调试方法
燃气比例阀维修调试方法一、准备工作在进行燃气比例阀维修调试之前，需要做好以下准备工作：1.准备所需的工具和材料，包括螺丝刀、扳手、清洁剂、润滑剂等。
2.了解燃气比例阀的工作原理和结构，以便更好地进行维修调试。
3.准备好安全防护措施，如手套、口罩等。
二、切断电源在进行维修调试之前，必须先切断燃气比例阀的电源，以确保安全。
具体操作如下：1.找到燃气比例阀的电源插头，将其拔出。
2.使用绝缘胶带保护好电源插头，以防止意外触电。
三、检查故障在进行维修调试之前，需要对燃气比例阀进行检查，以确定故障部位和原因。
具体检查步骤如下：1.检查燃气比例阀的外观是否正常，有无明显的损坏或变形。
2.检查燃气比例阀的接口是否正常，有无松动或泄漏。
3.检查燃气比例阀的控制线路是否正常，有无断路或短路。
4.检查燃气比例阀的执行机构是否正常，有无卡滞或磨损。
四、拆卸比例阀在进行维修调试之前，需要将燃气比例阀拆卸下来。
具体拆卸步骤如下：1.关闭燃气总阀，确保燃气比例阀处于关闭状态。
2.使用螺丝刀卸下燃气比例阀的固定螺丝。
3.轻轻地将燃气比例阀从管道中取出。
4.将燃气比例阀放置在干净的纸巾上，以便进行下一步的维修调试。
五、清洁和检查拆卸完成后，需要对燃气比例阀进行清洁和检查，以排除脏污和磨损等因素对维修调试的影响。
具体清洁和检查步骤如下：1.使用清洁剂和棉签清洁燃气比例阀的外观和接口，去除灰尘和污垢。
2.检查燃气比例阀的内部零件是否正常，有无磨损或卡滞。
3.对于损坏的零件，进行更换或修复。
4.对于轻微磨损的零件，进行润滑处理，以延长其使用寿命。
5.对于控制线路的问题，进行检修或更换。
6.对于执行机构的问题，进行润滑和调整。
7.对于其他问题，进行相应的维修处理。
8.在完成清洁和检查后，将燃气比例阀放置在干净的纸巾上，以便进行下一步的维修调试。
比例阀常见故障的检测与维修方法
比例阀常见故障的检测与维修方法比例阀是一种用于控制流量的重要装置，常用于液压系统中。
然而，由于长期使用或其它原因，比例阀可能会出现各种故障。
本文将介绍一些常见的比例阀故障以及相应的检测和维修方法。
首先，我们来讨论比例阀的常见故障之一：流量波动。
流量波动可能是由于比例阀内部阀芯的松动或堵塞导致的。
为了检测这个问题，可以将压力表连接到比例阀的进口和出口，并观察压力的变化。
如果压力波动明显，那么可能意味着比例阀内部阀芯松动或堵塞。
对于这个问题，通常需要拆卸比例阀并清洁阀芯，或者用新的阀芯来替换。
另一个常见的比例阀故障是液压油泄漏。
当比例阀出口处出现液压油泄漏时，可能是因为密封圈老化或磨损导致的。
为了检测这个问题，可以对比例阀进行压力测试，并使用检漏仪器来检查密封圈。
如果发现液压油泄漏，需要更换损坏的密封圈以解决问题。
还有一种常见的比例阀故障是阀芯无法移动。
当比例阀的阀芯无法自由移动时，可能是由于阀芯卡住或损坏导致的。
为了解决这个问题，可以尝试用清洁剂清洗阀芯，并检查是否有损坏或堵塞的部件需要更换。
如果这种方法无效，可能需要更换整个比例阀。
此外，还可能出现比例阀无法正常工作的情况。
当比例阀无法正确调节流量时，可能是由于电磁线圈损坏或电力供应问题导致的。
为了解决这个问题，可以使用万用表测试电磁线圈的电阻，以确定是否需要更换电磁线圈。
另外，还应检查电力供应是否正常，包括电压和电流是否符合要求。
此外，比例阀还可能出现其他问题，例如阀芯磨损、电缆连接问题等。
对于这些问题，可以采取类似的方法进行检测和维修。
总之，比例阀的常见故障包括流量波动、液压油泄漏、阀芯无法移动和无法正常工作等问题。
为了解决这些故障，可以采取一系列的检测和维修方法，包括清洗阀芯、更换损坏的部件、检查电磁线圈和电力供应等。
最重要的是，当出现比例阀故障时，操作员应及时检测和维修，以确保液压系统的正常运行。
燃气比例阀维修调试方法
燃气比例阀维修调试方法燃气比例阀作为燃气系统中的重要组成部分，起着控制燃气流量和保证燃烧效率的关键作用。
然而，由于长时间使用或其他原因，燃气比例阀可能会出现故障，降低燃气系统的性能甚至影响正常工作。
本文将介绍燃气比例阀的维修调试方法，帮助读者解决相关问题。
一、故障检测与排除首先，当发现燃气系统出现异常，要及时检查燃气比例阀是否存在故障。
在检测过程中，必须确保燃气系统处于安全状态，避免发生任何意外。
1. 检查电源：检查燃气比例阀的电源是否正常，包括供电电压是否稳定、接线是否良好等。
如果电源异常，应及时修复或更换。
2. 观察指示灯：部分燃气比例阀设有指示灯，以显示工作状态。
观察指示灯的亮灭情况，若灯不亮或闪烁，可能意味着故障发生。
此时需要参考说明书或与厂家联系，找出对应的故障原因，进行维修处理。
3. 测量电阻：利用电阻计测量燃气比例阀的电阻值，判断是否与正常范围相符。
若电阻值偏差较大，可能需要更换燃气比例阀内部的电阻器。
二、维修调试步骤在检测出燃气比例阀故障后，下面将介绍一般的维修调试步骤。
1. 停止供气：在对燃气比例阀进行任何操作之前，必须先关闭燃气管路的供气阀门，确保没有燃气流出，防止发生意外。
2. 拆卸比例阀：根据燃气比例阀的型号和结构，逐步拆卸燃气比例阀，注意记录所移除的部件和步骤，以备后续重新组装参考。
3. 清洁比例阀：使用柔软的刷子和清洁剂，仔细清洁燃气比例阀内外表面。
特别注意清理阀门、油封等关键部位，确保工作正常。
4. 更换零件：如果在清洁过程中发现腐蚀、损坏或磨损的零件，应及时更换。
注意选择与原件相匹配的零件，并确保质量可靠。
5. 调试比例阀：在重新组装比例阀后，需要进行调试，在关闭供气阀门前，检验比例阀的工作状态。
可以使用压力表或其他测试工具对比例阀的性能进行测量，确保其工作正常。
6. 启动系统：完成比例阀的维修后，可以打开燃气供气阀门，重新启动燃气系统。
此时应观察比例阀的工作状态，确保没有异常。
两级电液比例方向阀常见故障与排除方法
会无 法动作 。
１ ． １ ． ２ 卡 阻失效
制 ，又在制 造 成本 、抗污染 、节 能等方 面 优于 电液 伺 服 阀 ，且 其 动 、静 态特 ｌ 生也 能满 足一 般 的工 业应 用 要 求 ，因此 广泛应 用 于对 控 制 性能要 求 不高 的 一 般 工业 部 门 。但 在 实 际 工业 应 用 中 ， 由 于受 到 温
断 与排 除方法 ：充分过 滤或更换 液压 油 、对 系统 管道￣ ＿ ４ ｑ － 冲 洗 、对 比例 阀阀芯进 行研磨 ，对磨 损零件进 行 配 磨或 更换 、将 输入信 号设 定为一 定频 率的 正 弦信 号 ，使 阀芯在 阀体 内来回快速 运动 ，在 高压液 压 油的冲 击下
使 污染物颗 粒 带 出阀体 。 关键 词 ：比例 方 向阀 ；故障诊 断 ；排 除方法
叫 ｒ 。 ；
４ 叫
０
总 结 了以下 方式 对故障 进行排 除 ：
（ １ ）充 分过滤或 更换液压 油 。 （ ２ ）对 系统管道 进行 冲洗 。
Ｉ
Ｘ
／
：
强ｄ
．
（ ３ ）对 比例 阀阀芯进行研磨 ，对磨损零件进
行 配磨或更 换 。
．
一
．
一
．
． － Ｊ ｌ ｑ
１ 油液污染
比 例 方 向 阀 对 油 液 的 污 染 度 通 常 要 求 为
Ｎ Ａ Ｓ １ ６ ３ ８ 的７ 、８ 、９ 级 （ Ｉ Ｓ Ｏ： １ ７／ １ ４ ， １ ８ ／１ ５ ，
ITV比例阀常见问题解决手册
:&4
合适的指令
信号？
/0
/0
:&4
/0
如果将增益调高，可以 得到更快速的响应能力 。请参考本资料的增益 /感度调节方法。
请保证 供给压力≥设定压力 +0.1MPa
请参照下述的故障对应 表中的2号故障
请再次确认来自外加控 制装置的输入信号。
请联系本公司
指令信号变 化量是否在 ±0.2%F.S.
以上？
Q2. 如何进行零点/工作范围（ZERO/SPAN）的调节？ A2. 本产品无法进行零点/工作范围（ZERO/SPAN）的调节。
Q3. 位于 OUT 口径的上面的小孔起什么作用？ A3. 本产品的内部的呼吸孔，与大气连通。切勿堵塞。
Q4. 想将本产品安装在 DIN 型安装架上。 A4. 针对单台安装，通过购入以下的配件，能够实现上述想要的安装方式。
ײ优
劣
-&%දࣔ 4- 4- 4-
指令信号为0 时，输出压力
上升
注1）模拟输出型，无“P1”，“P2”的指令。 注2）压力预设型，在“压力表示”后出现“P1～P4”（各预设记忆压力），之后出 现“G.L.9 ”，“S.L.0 ”。 注3）设定完成后，为防止误动作，请务必按“锁定”键
是否使用了 清洁的气
源？
请参照下述的 故障对应表中 的1号故障
显示输出信号 的异常
模拟输出型的 异常？
开关输出型的 异常？
模拟输出型
电压输出 型？
电流输出 型？
电压输出型
误差在 ±6%F.S.以
上？
PNP开关型
开关输出型 仅限TV1000,2000,3000
电流输出型 仅限TV1000,2000,3000
液压比例阀故障和现象
液压电磁比例调节阀分为压力比例调节阀和流量比例调节阀（控制原理基本相同），常应用在控制精度较高的液压系统。
比例调节阀正常使用8000～12000h后，即进人工作不稳定期，经常出现油路压力不稳、动作不到位、调节功能失效等现象，严重影响设备运行。
下面小编以某公司使用的WRE型系列液压电磁比例调节阀为例，介绍常见故障处理方法。
1、工作原理WRE型液压电磁比例调节阀结构如图1所示，采用位置负反馈闭环控制（力控制型十位移传感器），具有良好的输入、输出线性和准确性，控制原理如图2所示。
位移传感器反馈信号和给定信号合成后，经过PID、放大等运算处理，以电压信号施加在电机械转换器（电磁阀线圈），铁心在电磁力作用下，沿着受力方向推动液体，控制阀心移动，调节液体流量或压力。
控制板是驱动比例调节阀的主要元器件，一般具有控制信号生成、PID处理、前置放大、功率放大及电源变换等基本控制单元，完成控制信号给定、反馈信号校正、合成和处理等功能，控制板控制参数设定是否匹配、适当，直接影响液压调节阀的工作和稳定性。
大兰液压比例阀2、常见故障处理①设备更换比例调节阀体后，动作失控，逻辑关系错乱。
抛丸清理机更换阀体起动后，转台（液压马达驱动）动作失控、互锁逻辑关系错乱。
最初认为是控制板故障或更换的阀体不良，再次更换，故障依旧。
测量控制板输出电压为U2c-32c或U2a-32a，带负载时（接人电磁阀线圈）电压为DC 21.5V、AC 2.2V；空载时为DC 24V、AC2.4V。
对控制电源复位（断电送电操作），控制板输出电压为零，只有输入信号作用后，输出端才有电压且保持不变（正常时输入和输出同时得电或断电）。
分析比例调节阀控制原理，特别是位移传感器工作过程，认为调节阀控制系统此时实际工作在闭环正反馈状态。
检查反馈电路，发现位移传感器信号线8c、10c线接错，造成二次线圈输出信号极性错误，经信号转换，极性相反，即图17中极性变为负，经负反馈合成，系统工作在闭环正反馈状态。
比例阀故障原因及解决方法
比率阀故障原由及解决方法(1)比率电磁铁故障①因为插头组件的接线插座〔基座 )老化、接触不良以及电磁铁引线脱焊等原由，致使比率电磁铁不可以工作(不可以通人电流)。
此时可用电表检测，如发现电阻无穷大，可从头将引线焊牢，修复插座并将插座插牢。
② 线圑组件的故障有线圈老化、线圉烧毁、线圈内部断线以及线圈温升过大等现象。
线圈温升过大会造成比率电磁铁的输卖力不够，其余会使比率电磁铁不可以工作。
关于线圈温升过大，可检查通人电流能否过大，线圈能否漆包线绝缘不良，阀芯能否因污物卡死等，一一査明原由并清除之；关于断线、烧坏等现象，须改换线圑。
③ 衔铁组件的故唪主要有衔铁因其与导磁套组成的摩擦副在使用过程中磨损，致使阀的力滞环增添。
还有推杆导杆与衔铁不一样心，也会惹起力滞环增添，一定清除之。
④ 因焊接不牢，或许使用中在比率阀脉冲压力的作用下使导磁套的焊接处断裂，使比率电磁铁丧失功能。
⑤ 导磁套在冲击压力下发生变形，以及导磁套与衔铁组成的摩擦副在使用过程中磨损，致使比率阀出现力滞环增添的现象。
⑥ 比率放大器有故嗥，致使比率电磁铁不工作。
此时应检查放大器电路的各样元件状况，除去比率放大器电路故障。
⑦ 比率放大器和电磁铁之间的连线断线或放大器接线端子接线脱开，使比率电磁铁不工作。
此时应改换断线，从头连结牢靠。
(2)比率压力阀故嗥剖析与清除因为比率压力阀只可是是在一般的压力阀的基础上，将调压手柄换成比率电磁铁而已。
所以，一般压力阀所产生的各样故障，它也会产生一般压力阀的故障原由和清除方法也完整合用于对应的比率压力阀 (如溢流闺对应比率溢流阀 )，可参照进行办理。
别的还有：①比率电磁铁无电流经过，使调压失灵此时可按上述'(1)比率电磁铁故障 '的内容进行剖析。
发生调压失灵时，可先用电表检查电流值，判定终究是电磁铁的控制电路有问题，仍是比率电磁铁有问题，或许阖部分有问题，可对症办理。
② 固然流过比率电磁铁的电流为额定值，但压力一点儿也上不去，或许得不到所需压力如图 3-45 所示的比率溢流阀，在比率先导调压阀 1(溢流阀 )和主溢流闽 5 之间，仍保存了一般先导式溢流例电磁铁； 4 一安全阁； 5—主溢流闽阀的先导手调调压阀 4，在此处起安全阀的作用。
调节燃气比例阀方法
调节燃气比例阀方法要调节燃气比例阀，首先我们需要了解燃气比例阀的工作原理和调节方法。
燃气比例阀是调节燃气和空气的混合比例，以确保燃烧系统能够以最佳效率运行的装置。
下面是一些调节燃气比例阀的常见方法和注意事项。
1. 检查电源和电路：在开始调节之前，首先要检查燃气比例阀的电源和电路是否正常。
确保所有接线正确并且电源供应稳定。
2. 清洁和检查阀门：检查燃气比例阀的阀门是否干净，并且没有堵塞或损坏。
如果有需要，可以使用气体或溶剂清洗阀门，并确保其顺畅运转。
3. 调节燃气供应：调节燃气供应可以通过改变燃气比例阀的开度来实现。
开度越大，则燃气供应越多，反之亦然。
可以使用手动调节装置或电动装置来控制开度，根据需要逐步调整。
4. 检查燃气和空气比例：为了确保燃烧系统的安全和效率，需要保持适当的燃气和空气比例。
可以使用气体分析仪或其他测试设备来测量燃气和空气的比例，并根据需要进行调整。
5. 调整气体和空气流量：如果需要调整燃气和空气的流量，可以通过改变燃气和空气的供应压力来实现。
增加供应压力可以增加流量，减小供应压力可以减少流量。
6. 监测燃烧效果：在调节燃气比例阀之后，需要监测燃烧系统的燃烧效果。
可以观察火焰的颜色、形状和大小，并使用气体分析仪测量燃烧产物的排放。
如果需要进一步调节，可以根据监测结果进行调整。
7. 定期维护和检查：调节燃气比例阀后，需要定期进行维护和检查，以确保其正常运行。
清洁阀门和管道，检查阀门和电路的工作情况，并及时修复任何故障。
调节燃气比例阀需要耐心和经验，以确保燃烧系统的正常运行。
在进行调节之前，最好先了解相关的原理和操作方法，并根据具体情况来决定最合适的调整方法。
如果遇到困难或问题，最好咨询专业人士的意见和帮助，以确保安全和有效性。
比例阀故障检测方法
比例阀故障检测方法小伙伴们，要是比例阀出故障了，可有点小麻烦呢。
不过别担心，咱有办法检测。
一、外观检查。
咱先看看比例阀的外观呗。
就像看一个人穿得整不整齐一样。
看看有没有明显的裂缝呀，或者有没有哪里被磕坏了。
如果看到有油液渗漏的痕迹，那这可就是个大线索啦，很可能是密封出了问题呢。
有时候，那些小螺丝啥的也可能松掉，所以也得瞅瞅螺丝有没有拧紧哦。
二、电气检查。
这比例阀好多都跟电有关系呢。
拿个万用表来，量量它的电阻值。
要是电阻值跟说明书上写的差太多，那可就有点不对劲喽。
就像你量身高，跟正常的差一大截，肯定是有问题的。
还有啊，检查一下电线的连接，有没有松动或者断开的情况。
电线要是接触不良，就像两个人打电话信号不好一样，比例阀也没法好好工作呀。
三、功能测试。
这就比较有趣啦。
让比例阀动一动，看看它的实际表现。
如果是控制流量的比例阀呢，就给它不同的信号，看看流量的变化是不是符合预期。
就好比你让一个人按照不同的指令做事，他要是做不到，那肯定是自身有点问题啦。
要是比例阀对信号没反应，或者反应很奇怪，那很可能就是内部的阀芯之类的东西卡住了或者坏了。
四、压力测试。
压力对于比例阀来说也很关键哦。
用专门的压力测试设备，看看在不同的工作状态下，比例阀两端的压力是不是正常。
如果压力不正常，可能是比例阀里面的通道堵住了，就像水管堵住了水流不顺畅一样。
也有可能是它的调节功能失效了，不能把压力调整到该有的数值。
五、听声音。
有时候啊，耳朵也能派上用场呢。
启动有比例阀的设备，仔细听听比例阀有没有异常的声音。
如果有“滋滋”或者“咔咔”的声音，那可就不太妙啦。
这可能是里面的零件在摩擦或者碰撞，就像两个人在里面打架一样，肯定是有部件出状况了。
总之呢，检测比例阀故障就像给它做个全面的体检。
只要咱们细心一点，按照这些方法来，就能大概知道它哪里出问题啦。
这样就能及时修理，让比例阀又能好好工作啦。
比例阀消除震颤方法
比例阀消除震颤方法我折腾了好久比例阀消除震颤方法，总算找到点门道。
我一开始对比例阀的震颤真是毫无头绪。
我就试着从最基础的地方查起，查了好多资料，那些资料里全是些理论，什么流量特性啊，压力补偿啊，看得我头晕脑胀的。
我当时就想，这些理论到底怎么用在消除震颤上呢。
我先试着调整比例阀的增益，觉得调高或者调低增益没准能行。
我就一通乱调，结果不仅没消除震颤，反而有时候让整个系统更不稳定了。
我这才意识到，不能这么盲目地调。
就像做菜一样，盐加多了可不行，你得一点一点来。
后来我又研究比例阀的阀芯，觉得阀芯如果有点卡顿之类的可能会引起震颤。
我就把比例阀拆开来看看，当然这得小心，毕竟这是个精密的东西。
我看了看阀芯表面，没发现有什么明显的伤痕啊堵塞之类的。
但是这时候我犯了个错，在重新安装的时候没按照原来的顺序和安装规范来，结果导致比例阀直接出故障了。
这给我一个很大的教训，做这种事得特别仔细。
再后来，我又重新查资料，发现电信号也可能影响到比例阀的稳定，从而产生震颤。
我就试着优化比例阀的驱动电路。
这个过程可复杂了，就像你在迷宫里找出口似的，一点点测试电路的各个部分。
我测试了电源电压的稳定性等，还试着加了些滤波电路。
这个滤波电路就像一个筛子，把那些不干净不稳定的电信号给过滤掉。
现在我还不能确定是不是这些方法就完全可以解决所有比例阀震颤的问题。
但我觉得从我的尝试来看，如果要消除比例阀的震颤，首先要小心翼翼地检查机械部分，就像看阀芯这些地方有没有问题。
然后呢就是得小心操作。
在调整增益或者弄电路的时候，一定要慢慢地逐步进行。
不能像我一开始那样莽撞。
如果觉得是电信号导致的，那认真地检查驱动电路，加上滤波电路确实会有很大的改善。
反正就是每次调整都做好记录，这样就算出了问题也能知道是在哪里出的错，重新调整回来。
我还打算继续研究，看还有没有更好的办法，不过目前这些尝试，可以给同样遇到这个问题的人一些参考。
东京计器比例阀调试说明书
东京计器比例阀调试说明书
摘要：
一、比例阀的简介
二、比例阀的调试步骤
1.准备工作
2.接线与调试
3.调试参数设置
4.功能测试
三、比例阀的维护与故障排除
1.维护注意事项
2.常见故障及解决方法
四、比例阀的应用领域
正文：
一、比例阀的简介
比例阀是一种常用的流量控制设备，主要应用于流体的比例控制系统中。
东京计器比例阀具有出色的性能和稳定性，广泛应用于各种工业领域。
二、比例阀的调试步骤
1.准备工作
在开始调试之前，请确保比例阀已经正确安装，并准备好相关的调试工具和设备。
同时，检查系统中的其他设备是否已经调试完毕。
2.接线与调试
将比例阀与控制系统连接，根据接线图进行接线。
接线完成后，打开控制系统，进行初步调试。
3.调试参数设置
根据实际需求，设置比例阀的流量控制参数。
这些参数包括比例增益、积分时间和微分时间等。
设置完毕后，进行实际操作，观察比例阀的控制效果。
4.功能测试
对比例阀进行功能测试，包括开度控制、流量控制等功能。
测试过程中，如发现问题，及时进行调整和优化。
三、比例阀的维护与故障排除
1.维护注意事项
为了保证比例阀的稳定运行，需要定期进行维护。
维护时，请注意以下几点：
- 清洁比例阀内部的污垢和杂质，防止阀芯卡死；
- 检查比例阀的密封性能，如有泄漏，及时更换密封件；
- 定期检查比例阀的运行状态，如有异常，及时进行处理。
比例阀智能恒温系统故障及排除方法
比例阀智能恒温系统故障及排除方法When you encounter a problem with the proportional valve intelligent constant temperature system, it can be frustrating and overwhelming. However, with some troubleshooting techniques and a clear understanding of the system, you can hopefully identify and resolve the issue. One common issue with these systems is a malfunctioning temperature sensor, which can lead to inaccurate temperature readings and inconsistent heating or cooling. In this case, you may need to replace the temperature sensor to restore proper functionality. Make sure to consult the manufacturer's guideor a professional technician for guidance on the replacement process.当你遇到比例阀智能恒温系统的问题时，可能会感到沮丧和不知所措。
然而，通过一些故障排除技术和对系统的清晰理解，你有希望能够识别并解决问题。
这些系统常见的问题之一是温度传感器故障，这可能导致温度读数不准确和加热或制冷不一致。
在这种情况下，你可能需要更换温度传感器以恢复正确的功能。
请务必查阅制造商的指南或请专业技术人员指导更换过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比例阀故障原因及解决方法
(1)比例电磁铁故障
①由于插头组件的接线插座〔基座)老化、接触不良以及电磁铁引线脱焊等原因，导致比例电磁铁不能工作(不能通人电流)。
此时可用电表检测，如发现电阻无限大，可重新将引线焊牢，修复插座并将插座插牢。
②线圑组件的故障有线圈老化、线圉烧毁、线圈内部断线以及线圈温升过大等现象。
线圈温升过大会造成比例电磁铁的输出力不够，其余会使比例电磁铁不能工作。
对于线圈温升过大，可检查通人电流是否过大，线圈是否漆包线绝缘不良，阀芯是否因污物卡死等，一一査明原因并排除之；对于断线、烧坏等现象，须更换线圑。
③衔铁组件的故唪主要有衔铁因其与导磁套构成的摩擦副在使用过程中磨损，导致阀的力滞环增加。
还有推杆导杆与衔铁不同心，也会引起力滞环增加，必须排除之。
④因焊接不牢，或者使用中在比例阀脉冲压力的作用下使导磁套的焊接处断裂，使比例电磁铁丧失功能。
⑤导磁套在冲击压力下发生变形，以及导磁套与衔铁构成的摩擦副在使用过程中磨损，导致比例阀出现力滞环增加的现象。
⑥比例放大器有故嗥，导致比例电磁铁不工作。
此时应检查放大器电路的各种元件情况，消除比例放大器电路故障。
⑦比例放大器和电磁铁之间的连线断线或放大器接线端子接线脱开，使比例电磁铁不工作。
此时应更换断线，重新连接牢靠。
(2)比例压力阀故嗥分析与排除
由于比例压力阀只不过是在普通的压力阀的基础上，将调压手柄换成比例电磁铁而已。
因此，普通压力阀所产生的各种故障，它也会产生普通压力阀的故障原因和排除方法也完全适用于对应的比例压力阀(如溢流闺对应比例溢流阀)，可参照进行处理。
此外还有：
①比例电磁铁无电流通过，使调压失灵此时可按上述'(1)比例电磁铁故障'的内容进行分析。
发生调压失灵时，可先用电表检查电流值，断定究竟是电磁铁的控制电路有问题，还是比例电磁铁有问题，或者阖部分有问题，可对症处理。
②虽然流过比例电磁铁的电流为额定值，但压力一点儿也上不去，或者得不到所需压力如图3-45所示的比例溢流阀，在比例先导调压阀1(溢流阀)和主溢流闽5之间，仍保留了普通先导式溢流例电磁铁；4一安全阁；5—主溢流闽阀的先导手调调压阀4，在此处起安全阀的作用。
当阀4调节压力过低时，虽然比例电磁铁3的通过电流为额定值，但压力也上不去。
若阀4的设定压力过低，则先导流量从阀4流回油箱，使压力上不来。
此时应将阀4
的调定压力比闽1Mpa的最大工作压力调高左右。
③流过比例电磁铁的电流已经过大，伹压力还是上不去，或者得不到所要求的压力此时可检查比例电磁铁的线圈电阻，若远小于规定值，那么是电磁铁线圈内部断路了；若电磁铁线圈电阻正常，那么是连接比例放大器的连线短路。
此时应更换比例电磁铁，将连线接好，或者重绕线圈装上。
④使压力阶跃变化时，小振幅的压力波动不断，设定压力不稳定产生原因主要是比例电磁铁的铁芯和导向部分(导套)之间有污物附着，妨碍铁芯运动。
另外，主阀芯滑动部分粘有
污物，妨碍主闽芯的运动。
由于这些污物的影响，滞环增大了。
在滞环的范围内，压力不稳定，压力波动不断。
另一个原因是铁芯与导磁套配合副的磨损，间隙增大，也会出现所调压力(通过某一电流值)不稳定的现象。
此时可拆开阀和比例电磁铁进行清洗，并检查液压油的污染度。
如超过规定就应换油；对于铁芯磨损造成间隙过大从而引起力滞环增加，导致调压不稳，应加大铁芯外径尺寸，保持与导套的良好配合。
⑤压力响应迟滞，压力改变缓慢产生原因为比例电磁铁内的空气未被放干净；电磁铁铁芯上设置的阻尼用的固定节流孔及主阀芯节流孔(或旁路节流孔)被污物堵住，比例电磁铁铁芯及主阀芯的运动受到不必要的阻碍；另外系统中进了空气，通常发生在设备刚装好后开始运转时或长期停机后有空气混人的场合。
解决办法是比例压力阀在刚开始使用前要先拧松放气螺钉，放干净空气，有油液流出为止。
对于污物堵塞阻尼孔等情况要拆开比例电磁铁和主阀进行清洗，并在空气容易集中的系统油路的最高位置，最好设置放气阀放气或者拧松管接头放气。
⑥CGE型电液比例溢流阀的两个故障
a.当线圈输入额定电流(50mA)时，进口压力达不到额定工作压力(21Mpa)，而是比额定压力低2~6MPa。
产生原因是：长期使用后，由于磁隙调整垫片的紧固螺钉松动，使磁隙增大，磁路中磁隙(空气隙)磁阻很大，从电磁铁的吸力公式
F=k(iN/Rm)2S
式中k-常数；
i-线圈输入电流；
N-线圈匝数；
Rm-磁阻；
S-磁路的截面积。
可知，只要磁隙稍许增大，磁阻Rm便显著增大，电磁力7便呈平方关系下降。
液压间隙增大，喷嘴上游压力降低，因而主阀芯上腔压力降低，此降低的压力与主阀上腔的弱弹簧相加的力减小，使主阀芯开启压力下降，亦即进口压力下降，而不能达到最高压力(21Mpa)。
解决办法：适当增减磁隙调整垫片的厚度，拧紧磁隙调整垫片紧固螺钉，减小磁隙，可使进口压力升高。
初始设置的磁隙应为0.89~0.94mm。
b.线圈的输人电流为零时，阀的初始压力太高(4~7Mpa)。
正常时，初始压力应为左右。
最低设定压力主要取决于喷嘴挡板的初始间隙0.1~0.13mm,过小，则初始压力过高。
（3）比例流量阀的故障分析与排除
①流量不能调节，节流调节作用失效其故障产生原因和排除方法除了可参阅调速阀的故障分析与排除方法外，还有以下两点。
a.比例电磁铁未能通电。
产生原因有：比例电磁铁插座老化，接触不良；电磁铁引线脱焊；线圈内部断线等，可参照上述'(1)比例电磁铁故障'的方法进行故障排除。
b.比例放大器故障。
同上述(2)部分的①、⑤、⑥。
②调好的流量不稳定比例流量阀流量的调节是通过改变通人其比例电磁铁的电流实现的。
当输人电流值不变时，调好的流量应该不变。
但实际上调好的流量〔输人同一信号值时)在工作过程中常发生某种变化，这是力滞环增加所致。
滞环是指当输人同一信号(电流)值时，由于输人的方向不同(正、反两个方向)，经过某同一电流信号值时，引起输出流量(或压力)的最大变化值。
影响力滞环的因素主要是存在径向不平衡力及机械摩擦所致。
那么减小径向不平銜力及减小摩擦因数等措施可减少机械摩擦对滞环的影响。
滞环减小，调好的流量自然变化较小。
具体可采取如下措施。
a.尽量减小衔铁和导磁套的磨损。
b.推杆导杆与衔铁要同心。
c.注意油液清洁，防止污物进人衔铁与导磁套之间的间隙内而卡住衔铁，使衔铁能随输人电流值按比例地均匀移动，不产生突跳现象。
突跳现象一旦产生，比例流量阀输出流量也会跟着突跳而使所调流量不稳定。
d.导磁套衔铁磨损后，要注意修复，使二者之间的间隙保持在合适的范围内。
这些措施对维持比例流量阀所调流量的稳定性是相当有好处和有效的。
另外，一般比例电磁铁驱动的比例阀滞环为3%~7%，力矩马达驱动的比例阀滞环为
1.5%~3%，伺服电机驱动的比例阀为1.5%左右，亦即采用伺服电机驱动的比例流量阀，流量的改变量相对要小一些。
(4)比例方向阀〔方向流量阀)和其他比例阀的故障分析与排除
可参照上述比例压力阀和比例流量阀的思路和方法进行故障分析与排除。
