栅格图像的配准

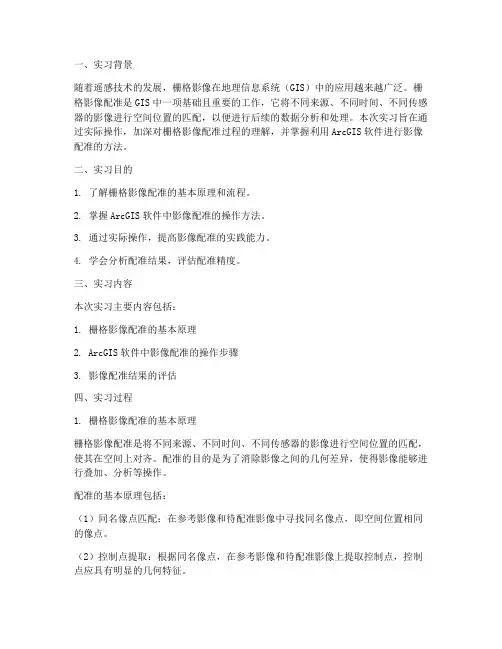

栅格影像配准实习报告
一、实习背景随着遥感技术的发展，栅格影像在地理信息系统（GIS）中的应用越来越广泛。
栅格影像配准是GIS中一项基础且重要的工作，它将不同来源、不同时间、不同传感器的影像进行空间位置的匹配，以便进行后续的数据分析和处理。
本次实习旨在通过实际操作，加深对栅格影像配准过程的理解，并掌握利用ArcGIS软件进行影像配准的方法。
二、实习目的1. 了解栅格影像配准的基本原理和流程。
2. 掌握ArcGIS软件中影像配准的操作方法。
3. 通过实际操作，提高影像配准的实践能力。
4. 学会分析配准结果，评估配准精度。
三、实习内容本次实习主要内容包括：1. 栅格影像配准的基本原理2. ArcGIS软件中影像配准的操作步骤3. 影像配准结果的评估四、实习过程1. 栅格影像配准的基本原理栅格影像配准是将不同来源、不同时间、不同传感器的影像进行空间位置的匹配，使其在空间上对齐。
配准的目的是为了消除影像之间的几何差异，使得影像能够进行叠加、分析等操作。
配准的基本原理包括：（1）同名像点匹配：在参考影像和待配准影像中寻找同名像点，即空间位置相同的像点。
（2）控制点提取：根据同名像点，在参考影像和待配准影像上提取控制点，控制点应具有明显的几何特征。
（3）坐标变换：根据提取的控制点，建立坐标变换模型，将待配准影像的坐标转换为参考影像的坐标。
（4）影像校正：根据坐标变换模型，对待配准影像进行坐标变换，使其与参考影像对齐。
2. ArcGIS软件中影像配准的操作步骤以下是在ArcGIS软件中利用Georeferencing工具条进行影像配准的操作步骤：（1）打开ArcGIS软件，加载待配准影像和参考影像。
（2）打开Georeferencing工具条，选择“Add Control Points”工具。
（3）在参考影像和待配准影像上分别选取同名像点，连接同名像点，增加控制点。
（4）增加完控制点后，在Georeferencing工具条的下拉框中选择“Update Display”，查看配准效果。
计算机地图制图栅格图像的地理配准与矢量化全解
计算机地图制图综合训练项目一：栅格图像的地理配准与矢量化目录1、项目名称 (1)2、项目目的和要求 (1)3、项目基本情况 (1)4、项目原理 (1)5、项目过程 (2)6、项目总结 (7)1、项目名称栅格图像的地理配准与矢量化2、项目目的和要求目的和要求：掌握栅格图像地理配准的基本原理；掌握地图制图软件中图像地理配准和地图矢量化方法。
3、项目基本情况完成时间：个人工作情况：对所给栅格图像进行地理配准和矢量化，完成所给栅格图像的矢量化工作。
注意领会地理配准和矢量化的步骤、方法和实现过程。
4、项目原理地理配准可分为影像配准和空间配准。
影像配准的对象时raster图，譬如TIFF图。
配准后的图可以保存为ESRI/GRID/TIFF或ERDAS/IMAGINE格式。
空间配准时对矢量数据配准。
配准是指同一区域内以不同成像手段所获得的不同图像图形的地理坐标的匹配。
包括几何纠正、投影变换域统一比例尺三方面的处理。
在多时相、多信息的复合综合分析时常需进行各种配准处理。
是产生一个空间校准集合或匹配某一区域图像的过程。
地图矢量化是重要的地理数据获取方式之一。
所谓地图矢量化，就是把栅格数据转换成矢量数据的处理过程。
当纸质地图经过计算机图形、图像系统光-电转换量化为点阵数字图像，经图像处理和曲线矢量化，或者直接进行手扶跟踪数字化后，生成可以为地理信息系统显示、修改、标注、漫游、计算、管理和打印的矢量地图数据文件，这种与纸质地图相对应的计算机数据文件称为矢量化电子地图。
随着社会发展和计算机技术的普及，传统的生活方式正在改变，在许多领域，人们需要使用计算机技术模拟显示现实世界中的各种信息，并对信息进行查询和处理。
由此需要对实际信息进行数据的采集和矢量化处理，使之变成我们需要的电子信息。
纸质地图是我们平时常用的一种地图，但存在数据有限且更新慢、信息描述简单且形式单一、查询分析不方便和地形景观不直观等特点，使它很难适应日新月异的社会变化，经常带来诸多麻烦。
实验三 栅格地图的镶嵌配准及投影定义
实验三、栅格地图的镶嵌配准及投影定义一、实验目的1.掌握栅格数据校正方法，校正的原理。
2.掌握ArcGIS中的矢量数据基本格式，并掌握利用ArcCatalog建立和管理数据。
二、实验准备预备知识：矢量数据的录入方法有多种，包括数字化仪数字化、扫描矢量化、GPS数据录入、数字测图数据和其他的录入方式。
扫描矢量化由于成本相对低，精度相对可以，因此成为矢量数据获取的重要的方式。
但扫描得到的地形图和遥感影像。
由于一些原因，使扫描得到的地形图数据和遥感数据存在变形，必须加以纠正。
因此在矢量化前必须对扫描后的图像数据进行镶嵌配准。
三、实验内容及步骤步骤：第1步添加扫描的地形图及添加地理配准工具条●在ArcMap中，添数据GISDATA\曼滩.jpg，提示是否为“曼滩”建立影像金字塔，点击是。
●在菜单空白处点击鼠标右键，在弹出工具条选项中，勾选上“地理配准”工具，如图3-1。
图3-1勾选“地理配准”工具第2步设置地理配准图层，确定坐标系●地理配准工具条上将配准目标图层设置为“曼滩”。
●放大观察曼滩幅地形图，发现该图比例尺为1:5万，坐标系为北京54坐标系，高程系统为1956年黄海高程系。
第3步添加校正控制点和确定校正后的坐标●在地理配准工具条上的地理配准下来菜单中将“自动校正”选项勾去（图3-2）。
●点击地理配准工具条上的工具，在曼滩幅左上角公里格网处单击鼠标左键，然后再单击鼠标右键，弹出输入X和Y选项对话框（图3-3），输入相对的X和Y坐标（图3-4）。
同样方法在右上角等多处公里网交叉处输入校正控制点，至少添加7个控制点。
图3-2 勾去自动校正图3-3 输入X和Y右键菜单图3-4输入坐标对话框第4步设置校正方式和重采样（或接执行校正）●在地理配准工具条上点击查看链接表按钮，查看定好的控制点，如果某点误差较大可以删除，重新输入，若坐标输入错误可以在该点上点击修改（图3-5）●点击地理配准工具条下的地里配准变换中的二次多项式（图3-6），然后再打开连接表查看均方根误差大小（图3-7）。
实验：扫描图(栅格图)的配准和投影系统的设置
实验：扫描图（栅格图）的配准与投影系统的设置一、实验目的：1.加深对地图投影的理解，掌握扫描图（栅格图）的配准与投影系统的设置。
2.为扫描图设置投影和地图单位。
3.对扫描图进行配准。
二、实验准备：1.软件准备：扫描软件、MapInfo2.资料准备：数字化底图（中国地理底图、长安集1：10万地形图、小区域平面图）三、实验内容：当把对象从球形世界转变到相对平坦的计算机屏幕上时，必须有一些改变。
投影是减少曲面地区特性在平面纸张地图或计算机屏幕上的变形方法。
使用不同的投影可以展示地图的不同特性。
投影与坐标系有着密切的关系，两者之间经常可以交换使用，但它们又有不同的意义。
投影是包含一组参数的一个或一组公式，参数的个数和性质取决于投影。
当每一个参数被赋予特定值时，结果便成了坐标系。
坐标系是描述坐标参数的集合，其参数之一就是投影。
可以通过改变一个预定系统的参数或者通过重新开始定义新的坐标系统来创建另外的坐标系，以期获得所需的投影效果。
（一）扫描原始图件在MapInfo中栅格图像不能进行修改，支持BMP、GIF、JPEG、PCX、SPOT、TARGA和TIFF等多种栅格图像文件格式。
为了保证数据精度扫描分辨率一般在300dpi以上。
将上述三幅图扫描成图片。
（二）图像配准在MapInfo中按照统一坐标系配准栅格图像，是录入地图数据的基础，这样分区存储的矢量数据可实现在大地理区域环境中进行地图目标的显示和分析。
1．采用相应投影（正轴等积割圆锥投影）对中国地理底图进行配准（1）导入栅格图像：点击菜单栏“文件”－>“打开表”或者点击常用工具条上的打开表图标。
在“文件类型”下拉式列表框中选择“栅格图像”(Raster Image :*.bil,*.bmp等)，打开中国地理底图。
图1打开栅格图像（2）出现如下对话框，询问是简单的显示图像还是要配准图像，如果选择简单显示，则MapInfo自动生成一个与该栅格文件同名的.TAB文件，并在地图窗口中显示，此时的图层称为栅格图层。
栅格影像配准方法
栅格影像配准方法1.1.栅格图像配准打开，增加工具条。
把需要进行纠正的影像增加到中，会发现工具条中的工具被激活。
在的中选择坐标系。
如果是大地（投影）坐标系选择中的，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择。
纠正前可以去掉前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于个。
在实际中，这些点要能够均匀分布在图中。
首先将工具条的菜单下不选择。
在工具条上，点击按钮。
使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如应写成。
用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
增加所有控制点后，在菜单下，点击。
更新后，就变成真实的坐标。
在菜单下，点击，将校准后的影像另存。
1.2.矢量矫正空间校正（）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。
、将已经具有坐标系的要素类和需要校正的要素类加进中，调出工具条，开始编辑。
、在工具条菜单里设置要校正的数据，把要校正的要素类打钩、设置校正方法每种校正方法的适用范围和区别可看帮助文件。
仿射变换是最常用的方法，建议新手使用。
、设置结合环境，以便准确地建立校正连接、点置换连接工具、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。
用同样的方法建立足够的链接。
理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。
实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
、点工具条菜单下的当你熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。
上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。
如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的、、步用下面方法代替：、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕坐标，第二列是关键点的屏幕坐标，第三列是关键点真实的坐标，第四列是关键点真实的坐标，中间用空格分开，每个关键点一行。
实验三 栅格地图的镶嵌配准及投影定义
实验三、栅格地图的镶嵌配准及投影定义一、实验目的1.掌握栅格数据校正方法，校正的原理。
2.掌握ArcGIS中的矢量数据基本格式，并掌握利用ArcCatalog建立和管理数据。
二、实验准备预备知识：矢量数据的录入方法有多种，包括数字化仪数字化、扫描矢量化、GPS数据录入、数字测图数据和其他的录入方式。
扫描矢量化由于成本相对低，精度相对可以，因此成为矢量数据获取的重要的方式。
但扫描得到的地形图和遥感影像。
由于一些原因，使扫描得到的地形图数据和遥感数据存在变形，必须加以纠正。
因此在矢量化前必须对扫描后的图像数据进行镶嵌配准。
三、实验内容及步骤步骤：第1步添加扫描的地形图及添加地理配准工具条●在ArcMap中，添数据GISDATA\曼滩.jpg，提示是否为“曼滩”建立影像金字塔，点击是。
●在菜单空白处点击鼠标右键，在弹出工具条选项中，勾选上“地理配准”工具，如图3-1。
图3-1勾选“地理配准”工具第2步设置地理配准图层，确定坐标系●地理配准工具条上将配准目标图层设置为“曼滩”。
●放大观察曼滩幅地形图，发现该图比例尺为1:5万，坐标系为北京54坐标系，高程系统为1956年黄海高程系。
第3步添加校正控制点和确定校正后的坐标●在地理配准工具条上的地理配准下来菜单中将“自动校正”选项勾去（图3-2）。
●点击地理配准工具条上的工具，在曼滩幅左上角公里格网处单击鼠标左键，然后再单击鼠标右键，弹出输入X和Y选项对话框（图3-3），输入相对的X和Y坐标（图3-4）。
同样方法在右上角等多处公里网交叉处输入校正控制点，至少添加7个控制点。
图3-2 勾去自动校正图3-3 输入X和Y右键菜单图3-4输入坐标对话框第4步设置校正方式和重采样（或接执行校正）●在地理配准工具条上点击查看链接表按钮，查看定好的控制点，如果某点误差较大可以删除，重新输入，若坐标输入错误可以在该点上点击修改（图3-5）●点击地理配准工具条下的地里配准变换中的二次多项式（图3-6），然后再打开连接表查看均方根误差大小（图3-7）。
MapGIS栅格图配准(遥感影像图配准)
MapGIS实用小功能图解（三）——MapGIS栅格图配准（遥感影像图配准）1.打开MapGIS主界面，点击“图像处理”->“图像分析”模块。
2.点击图像分析模块的菜单“文件”->“数据输入”，将其他栅格图像（bmp，jpg，tif等）转换为MapGIS的栅格图像格式（.msi），选择转换数据类型，点击添加文件，添加要转换的文件到转换文件列表中，然后点击转换即可。
3.打开菜单“镶嵌融合”下的“编辑模式1”，“校正预览”和“控制点信息”。
会发现MapGIS自动添加了改幅图像的四个拐角端点的配准值，我们可以删除这些控制点，添加自己的控制点。
4.菜单“镶嵌融合”->“添加控制点”，单击左侧工作区添加控制点的地方，会放大显示，调整好控制点位置后，按空格键，弹出输入新参照点坐标，如此重复添加控制点，直到个数满足校正参数要求（要求见下个步骤）5.菜单“镶嵌融合”->“校正参数”，设置相应参数，不同阶的多项式几何校正变换需要不同的控制点数。
不同阶的多项式几何校正变换最少控制点数在理论上为:一阶多项式几何校正(理论最小值)：3个控制点；二阶多项式几何校正(理论最小值)：6个控制点；三阶多项式几何校正(理论最小值)：10个控制点；四阶多项式几何校正(理论最小值)：15个控制点；五阶多项式几何校正(理论最小值)：21个控制点；为了保证较高的校正精度，实际选择的控制点至少为理论数的3倍，即：一阶多项式几何校正(推荐最小值)：9个控制点；二阶多项式几何校正(推荐最小值)：18个控制点；三阶多项式几何校正(推荐最小值)：30个控制点；四阶多项式几何校正(推荐最小值)：45个控制点；五阶多项式几何校正(推荐最小值)：63个控制点；6.菜单“镶嵌融合”->“影像校正”，保存校正后的图像的路径即可，其他可默认。
栅格影像配准
栅格影像配准
一、打开ARCCATELOG，根据影像左右经度赋予投影带号或中央经线坐标。
1、1:1万地图为3度分带，安徽省横跨38、39、40度带。
西安80北京54均为投影坐标系下，高斯投影。
1、）横坐标前无带号时：选择长的带中央经线的3度带
2、）横坐标前有带号时：选择短的不带带号的度带。
二、在ARCMAP中配准
2、打开ARCMAP，右击灰色区域，选择Gorefencing进行配准。
1、）将Gorefencing下的Auto Adjust前的对号去掉，用
定完点，输完数值后，点击打开相应的属性表，将前的对号画上后，看框里的
值，是否小于0.1，若小于不用改，否则看每个点的
值，将大的点删掉后重新定点（改点时，尽量点红色十字的改正点），直到小于0.1为止。
3、击Gorefencing下的retify导出调整后的图。
4、重加载打开图。
在ArcGIS中配准(TIF、JPEG)栅格图像并矢量化
在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化，图像最好不要压缩，越精确的地图矢量化越精确，使用ArcGIS 9.2 Desktop完成。
1.栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载raster data时请安装ArcGIS Desktop SP3补丁），单击Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。
图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Map Properties，编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径（这里选择相对路径以确保将工程复制到其他机器可用）。
配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。
从图框看到的公里数发现没有带号，应该是公里数。
这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（删掉Auto Adjuest选项），添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。
mapgis栅格图像配准
未校正图像(左图 未校正图像 左图) 左图 行列定位 按地形图校正的图像 (下图 可按坐标值定位 下图)可按坐标值定位 下图
校正后， 校正后， 图像方向改变 像元大小改变 起始行列改变
2、拟合对应关系
根据选取的控制点(对应点)的坐标(行列坐标与地理 根据选取的控制点(对应点)的坐标( 坐标) 建立变形空间 原空间) 标准空间(新空间) 变形空间( 坐标)值，建立变形空间(原空间)与标准空间(新空间)之 间的转换关系 可以是整体转换， 可以是整体转换，也可以是分块转换 最简单常见的对应关系是二元多项式： 最简单常见的对应关系是二元多项式： ①建立两图像像元点之间的对应关系，记作： 建立两图像像元点之间的对应关系，记作：
这里Σ代表求和，l为控制点的个数，将上式以矩阵形式记为： 这里Σ代表求和， 为控制点的个数，将上式以矩阵形式记为： AU1 = B1 这里 同样，可以列出以y为主的矩阵形式: 同样，可以列出以y为主的矩阵形式: AU2 = B2
解方程组 AU1 = B1 和 AU2 = B2 ，可以得到U1 和U2 ，于是得出 可以得到U 二元二次多项式的12个系数。 12个系数 二元二次多项式的12个系数。 系数确定后，利用式 系数确定后，
未校正图像左图行列定位按地形图校正的图像下图可按坐标值定位校正后图像方向改变像元大小改变起始行列改变根据选取的控制点对应点的坐标行列坐标与地理坐标值建立变形空间原空间与标准空间新空间之间的转换关系可以是整体转换也可以是分块转换最简单常见的对应关系是二元多项式
栅格图像配准
教学目的： 教学目的：
了解图像的定位特征， 了解图像的定位特征，掌握并理解图像的配准
双线性内插仅考虑待采样点周围4个单元的对插值的影响。 双线性内插仅考虑待采样点周围 个单元的对插值的影响。而实际 个单元的对插值的影响 上周围其它单元对待插点的数值都有一定的贡献(影响 影响)， 上周围其它单元对待插点的数值都有一定的贡献 影响 ，只是随着 距离的增大而贡献减小。这种情况一般用辛克函数表示。 距离的增大而贡献减小。这种情况一般用辛克函数表示。 1 - 2x2 + |x3| sinc(x) ≅ 4 - 8|x| + 5x2 - |x3| 0 |x|<1 1<=|x|<2 |x|>=2
