stm32单片机的复位电路
stm32关于复位类型的判断及软件复位bug

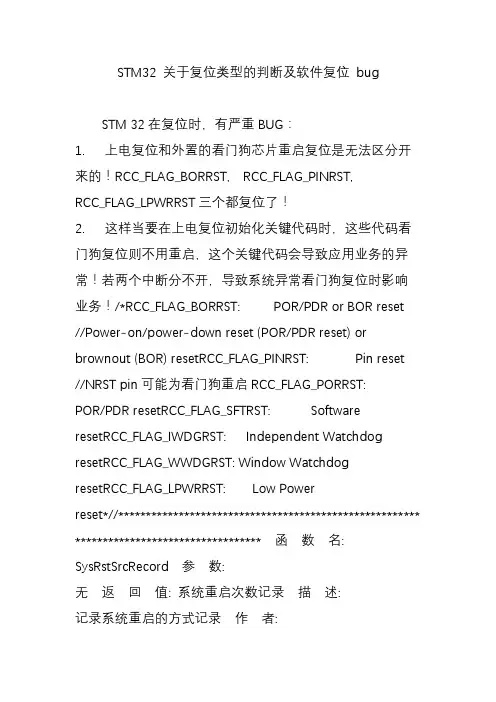

STM32 关于复位类型的判断及软件复位bugSTM 32在复位时，有严重BUG：1. 上电复位和外置的看门狗芯片重启复位是无法区分开来的！RCC_FLAG_BORRST, RCC_FLAG_PINRST, RCC_FLAG_LPWRRST三个都复位了！2. 这样当要在上电复位初始化关键代码时，这些代码看门狗复位则不用重启，这个关键代码会导致应用业务的异常！若两个中断分不开，导致系统异常看门狗复位时影响业务！/*RCC_FLAG_BORRST: POR/PDR or BOR reset//Power-on/power-down reset (POR/PDR reset) or brownout (BOR) resetRCC_FLAG_PINRST: Pin reset //NRST pin可能为看门狗重启RCC_FLAG_PORRST: POR/PDRresetRCC_FLAG_SFTRST: SoftwareresetRCC_FLAG_IWDGRST: Independent Watchdog resetRCC_FLAG_WWDGRST: Window Watchdog resetRCC_FLAG_LPWRRST: Low Powerreset*//********************************************************** ******************************* 函数名: SysRstSrcRecord 参数:无返回值: 系统重启次数记录描述:记录系统重启的方式记录作者:李少雄版本:V1.0 2012年11月12日****************************************************************** ************************/u8 SysRstSrcRecord(u8*pstRest){ //u8 uchInfoChange=0; pstRest[0] = RCC_GetFlagStatus(RCC_FLAG_BORRST);pstRest[1] = RCC_GetFlagStatus(RCC_FLAG_PINRST); pstRest[2] = RCC_GetFlagStatus(RCC_FLAG_PORRST); pstRest[3] = RCC_GetFlagStatus(RCC_FLAG_SFTRST); pstRest[4] = RCC_GetFlagStatus(RCC_FLAG_IWDGRST); pstRest[5] =RCC_GetFlagStatus(RCC_FLAG_WWDGRST);pstRest[6] =RCC_GetFlagStatus(RCC_FLAG_LPWRRST);}。
单片机复位电路原理以及复位后各寄存器的状态
单片机复位电路原理以及复位后各寄存器的状态
单片机复位电路原理以及复位后各寄存器的状态
关于单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚rst 上外接电阻和电容，实现上电复位，而复位时间是(时钟周期=12×振荡周期,振荡周期=1/f)，这个时间只能大不能小，具体数值可以由rc电路计算出时间常数。
单片机复位后各寄存器的状态
A＝00H，表明累加器已被清零；PSW＝00H，表明选寄存器0组为工作寄存器组；SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；IP＝×××00000B，表明各个中断源处于低优先级；IE＝0××00000B，表明各个中断均被关断；。
stm32复位函数
stm32复位函数概述在开发stm32单片机应用程序时，复位函数是非常重要的一个功能。
复位函数可以将单片机恢复到初始状态，清除所有的寄存器状态和内存内容，以便重新开始程序的执行。
本文将详细介绍stm32上的复位函数及其相关知识。
复位的原理在stm32单片机中，可以通过外部复位和软件复位两种方式来实现复位功能。
外部复位是通过对复位引脚加上一个低电平来触发复位操作，而软件复位是通过特定的寄存器设置来触发复位操作。
STM32的复位函数stm32提供了一些复位函数用于进行单片机的复位操作，这些函数包括： 1. NVIC_SystemReset函数：该函数用于进行软件复位操作，会将系统状态寄存器和所有外设的寄存器恢复到复位状态。
2. HAL_RCC_DeInit函数：该函数用于将所有的外设和时钟配置恢复到复位状态。
3. HAL_NVIC_SystemReset函数：该函数用于重置NVIC的配置，将所有中断向量表的地址恢复到默认值。
4.HAL_NVIC_DeInit函数：该函数用于将所有中断的优先级和中断清除控制器的配置恢复到默认值。
复位函数的使用在使用复位函数之前，需要包含相应的头文件和进行一些初始化操作。
下面是一个示例代码：#include "stm32f4xx.h"#include "stm32f4xx_hal.h"int main(void){// 初始化操作...// 对单片机进行软件复位HAL_NVIC_SystemReset();// 恢复到此代码行时，单片机已经重启完成while(1){// 主程序循环}}在上面的示例代码中，首先通过包含头文件的方式引入需要使用的函数和类型定义。
然后进行一些初始化操作。
最后调用HAL_NVIC_SystemReset函数进行复位操作。
在复位操作完成后，程序将在while(1)循环中继续执行。
复位的注意事项在使用复位函数时，需要注意以下几点： 1. 复位函数调用后，程序将从头开始执行，因此在调用复位函数之后的代码将不再执行。
单片机的复位电路
单片机的复位电路
单片机的复位电路通常包括以下几个部分：
1.外部复位电路：外部复位电路一般采用复位电路芯片，例如
MAX809、MCP100等。
在电源上电和复位信号有效期间，复位电路芯片输
出一个低电平信号给单片机的复位引脚，将单片机强制复位。
2.电源监测电路：电源监测电路检测电源电压，当电源电压低于一定
范围时，会自动将单片机复位。
电源监测电路一般包括电源电压检测电路
和比较器电路。
3.内部复位电路：内部复位电路是单片机内部自带的复位电路，在单
片机上电后，内部复位电路自动将单片机复位。
内部复位电路一般由复位
电路逻辑电路和RC延迟电路组成。
4.手动复位电路：手动复位电路是用来人工复位单片机的，通常由一
个按键和一个电容组成。
当按键按下时，电容放电，产生一个低电平信号，给单片机的复位引脚，将单片机复位。
以上是单片机复位电路的主要组成部分，不同的单片机型号和应用场景，可能会有不同的复位电路设计。

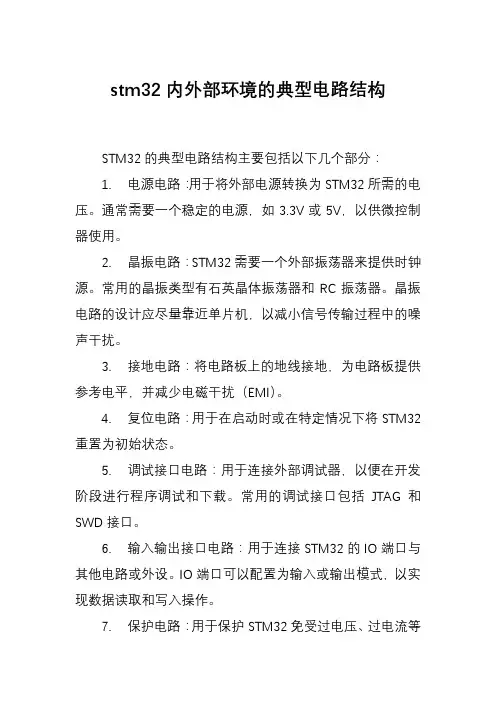

stm32内外部环境的典型电路结构
stm32内外部环境的典型电路结构
STM32的典型电路结构主要包括以下几个部分：
1. 电源电路：用于将外部电源转换为STM32所需的电压。
通常需要一个稳定的电源，如3.3V或5V，以供微控制器使用。
2. 晶振电路：STM32需要一个外部振荡器来提供时钟源。
常用的晶振类型有石英晶体振荡器和RC振荡器。
晶振电路的设计应尽量靠近单片机，以减小信号传输过程中的噪声干扰。
3. 接地电路：将电路板上的地线接地，为电路板提供参考电平，并减少电磁干扰（EMI）。
4. 复位电路：用于在启动时或在特定情况下将STM32重置为初始状态。
5. 调试接口电路：用于连接外部调试器，以便在开发阶段进行程序调试和下载。
常用的调试接口包括JTAG和SWD接口。
6. 输入输出接口电路：用于连接STM32的IO端口与其他电路或外设。
IO端口可以配置为输入或输出模式，以实现数据读取和写入操作。
7. 保护电路：用于保护STM32免受过电压、过电流等
异常情况的影响。
常用的保护电路包括过流保护、过压保护和ESD保护等。
以上是STM32的典型电路结构，根据实际应用需求，还可以添加其他必要的电路模块，如ADC/DAC转换器、PWM 输出模块等。
STM32的电源复位和引脚复位
STM32的电源复位和引脚复位
在调试程序的时候，发现仿真的时候程序⼀切运⾏正常，当重新上电后，程序运⾏不正常
具体现象如下：
1、确定是进⼊while(1)了，因为有程序运⾏的秒闪灯在闪烁
2、应该是MCU⽆法正常收到的24L01的命令（⽆法驱动4094⽚⼦的继电器动作）
3、当⼿动把复位引脚的电平拉低后，程序便运⾏正常了
调试⽅法如下：
1、怀疑是硬件复位电路的问题，但是确实是普通的阻容复位，没看出来多⼤的问题
2、⽤软件复位，上电运⾏第⼀次先进⾏软件复位，第⼆次正常运⾏，不知道怎么设置标志位
系统复位将复位除时钟控制寄存器CSR中的复位标志和备份区域中的寄存器以外的所有寄存器
@1、备份区域中的寄存器
1if(BKP->DR1!=0X5050)
2 {
3 SCB->AIRCR = (u32)0x05FA0000 | (u32)0x04;
4 BKP->DR1 = 0X5050;
5 }
备份区域中的寄存器在没有电池供电的情况下，软件复位后，寄存器的值仍然会丢
@2、复位除时钟控制寄存器CSR中的复位标志
1if( (RCC->CSR >> 28) == 0 )
2 {
3 SCB->AIRCR = (u32)0x05FA0000 | (u32)0x04;
4 }
确实能软件复位了，但是没起到应有的效果
3、有没有可能是⽆线模块的设置问题
4、由STM32内部复位电路可知，电源复位和软件复位
这个问题确实很困惑，望⾼⼿指点啊。
是不是很有可能是24L01模块⼉的问题啊，在开发板上测试也不⾏，要不就是程序的问题，初始化设置有问题。
STM32电源、时钟及 复位电路
串行调试接口(SW-DP)为AHP-AP模块提供2针(时钟＋数 据)接口。
SWJ调试端口脚表
JTAG连接实现图
启动配置
3.5调试接口
调试接口
硬件调试工具 JTAG或SWD连接器 调试线
SWJ调试端口(serial wire and JTAG)
STM32F10xxx内核集成了串行/JTAG调试接口(SWJDP)。
这是标准的ARM CoreSight调试接口，包括JTAGDP接口(5个引脚)和SW-DP接口(2个引脚)。
用户可以利用PVD对VDD电压与电源控制寄存器(PWR_CR)中的 PLS[2:0]位进行比较来监控电源。
通过设置PVDE位来使能PVD 电源控制/状态寄存器(PWR_CSR)中的PVDO标志用来表明VDD是 高于还是低于PVD的电压阀值。
该事件在内部连接到外部中断的第16线，如果该中断在外部 中断寄存器中是使能的，该事件就会产生中断。
3.1.2 电源管理器
1、上电复位(POR)和掉电复位(PDR) STM32内部有一个完整的上电复位(POR)和掉电复 位(PDR)电路，当供电电压达到2V时系统就能正常 工作。 当VDD/VDDA低于指定的限位电VPOR/VPDR时，系统 保持为复位状态，而无需外部复位电路。
2、可编程电压监测器(PVD)
NRST引脚上的低电平(外部复位) 窗口看门狗计数终止(WWDG复位) 独立看门狗计数终止(IWDG复位) 软件复位(SW复位) 低功耗管理复位
2、电源复位
电源复位
当以下事件中之一发生时，产生电源复位：
上电/掉电复位(POR/PDR复位) 从待机模式中返回
STM32复位重启解决思路_By蒋
STM32在发生如下事件时，会产生系统复位：
1. NRST管脚上的低电平（外部复位）
——通过示波器查看监测该引脚，如果确实是由于该引脚电平拉低而复位，请检查复位电路。
2. 窗口看门狗计数终止（WWDG复位）
3. 独立看门狗计数终止（IWDG复位）
——程序中如果有使用看门狗，并且程序在运行中无故复位重启，则很有可能是程序跑飞了，导致没有及时喂狗而复位重启。
如果这种情况，建议先关掉看门狗，用JLINK做在线硬件调试，定位程序跑飞的代码处。
然后找程序BUG。
4. 软件复位（SW复位）
5. 低功耗管理复位
——软件复位和低功耗管理复位问题目前还没遇到。
软件复位通过设置SYSRESETREQ位为1，可实现软件复位。
在以下两种情况下可产生低功耗管理复位：
1. 在进入待机模式时产生低功耗管理复位：
通过将用户选择字节中的nRST_STDBY位置1将使能该复位。
这时，即使
执行了进入待机模式的过程，系统将被复位而不是进入待机模式。
2. 在进入停止模式时产生低功耗管理复位：
通过将用户选择字节中的nRST_STOP位置1将使能该复位。
这时，即使
执行了进入停机模式的过程，系统将被复位而不是进入停机模式。
stm32复位电路设计 浅析stm32复位电路方法
stm32复位电路设计浅析stm32复位电路方法说到复位，我们都不会陌生，系统基本都有一个复位按键。
复位的种类有很多：上电复位、掉电复位、复位引脚复位、看门狗复位、软件复位等。
本文探讨的就是在stm32中复位电路如何设计。
STM32介绍STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex®-M0，M0+，M3, M4和M7内核在STM32F105和STM32F107互连型系列微控制器之前，意法半导体已经推出STM32基本型系列、增强型系列、USB基本型系列、互补型系列；新系列产品沿用增强型系列的72MHz处理频率。
内存包括64KB到256KB 闪存和20KB到64KB嵌入式SRAM。
新系列采用LQFP64、LQFP100和LFBGA100三种封装，不同的封装保持引脚排列一致性，结合STM32平台的设计理念，开发人员通过选择产品可重新优化功能、存储器、性能和引脚数量，以最小的硬件变化来满足个性化的应用需求。
stm32复位电路设计复位电路的作用是为了是系统恢复到初始状态的，单片机的复位方式也是存在好几种的：上电复位，系统复位，备份区域复位上电复位：其产生的条件是，当系统上电、掉电，以及系统从待机模式返回时，发生电源复位。
电源复位能够复位除了备份区域寄存器之外的所有寄存器的状态。
系统复位：以下任一事件发生时，均能产生一个系统复位：1. NRST引脚上的低电平(外部复位)2. 窗口看门狗计数终止(WWDG复位)3. 独立看门狗计数终止(IWDG复位)4. 软件复位(SW复位)5. 低功耗管理复位系统复位能够复位除时钟控制寄存器CRS中的复位标志和备份区域中的寄存器之外的所有寄存器。
备份区域复位：对于备份区域的复位，一种是在软件复位的时候设定备份区域控制寄存器。
stm32 reboot指令
一、STM32芯片介绍STM32芯片是意法半导体公司推出的一款32位Cortex-M0/M3/M4内核的微控制器。
这款芯片具有低功耗、高性能和丰富的外设接口等特点，因此在嵌入式系统领域应用广泛。
二、STM32芯片的复位机制在 STM32 芯片中，复位机制是非常重要的。
当系统发生故障或者需要重启时，复位机制可以让系统回到初始状态，从而确保系统的稳定性和可靠性。
1. 复位的种类在STM32芯片中，复位分为两种类型：软件复位和硬件复位。
软件复位是通过软件指令来触发的，可以在程序中调用相应的API实现；而硬件复位是通过芯片上的复位引脚或者外部看门狗等硬件设备来触发的。
2. 复位指令介绍在 STM32 芯片中，有专门用于复位系统的指令，称为 reboot 指令。
通过执行 reboot 指令，可以实现系统的软件复位，将系统恢复到初始化状态。
三、STM32 reboot指令的使用方法1. 执行 reboot 指令的API在 STM32 芯片的开发环境中，通常会提供相关的 API 来执行 reboot 操作。
开发者只需要调用相应的 API，就能实现系统的软件复位。
在标准库中，可以使用NVIC_SystemReset() 函数来执行reboot 操作。
2. reboot 指令的效果当系统执行 reboot 操作时，会将处理器的寄存器和外设重新初始化，恢复到系统上电初始化之后的状态。
这样可以清除系统中的各种状态，确保系统能够正常运行。
3. reboot 的注意事项在实际的系统开发中，需要注意以下几点：a) 在执行 reboot 操作之前，需要保存好重要的状态和数据，以免丢失；b) reboot 操作会导致系统重新启动，因此需要合理控制 reboot 的触发时机，避免对系统的正常运行造成影响；c) 在调试阶段，可以通过调用 reboot 操作来验证系统的复位功能，以确保系统的稳定性和可靠性。
四、STM32 reboot指令的应用场景1. 系统崩溃恢复在实际的系统开发中，可能会遇到系统崩溃的情况，导致系统无法正常运行。
stm32的复位电路原理
stm32的复位电路原理
复位电路是用来将STM32微控制器恢复到初始状态的电路。
它通常由复位按钮、复位引脚和复位电路组成。
复位按钮是用来手动触发复位操作的装置。
当按下复位按钮时，它会通过复位引脚发送一个低电平（或高电平）信号到
STM32微控制器，触发复位操作。
复位引脚是STM32微控制器上的一个引脚，用来接收复位信号。
当复位按钮按下时，它会接收到低电平（或高电平）信号，告诉微控制器需要进行复位。
复位电路是连接在复位引脚上的电路，用来提供正确的复位信号。
它通常由电阻、电容和复位芯片组成。
在复位电路中，电阻和电容常被连接成一个RC电路，用来延时复位信号的持续
时间。
复位芯片则是用来管理复位信号的传递和保证复位信号的正确性。
当复位按钮按下时，电路中的复位芯片会将一个短暂的低电平（或高电平）信号传递给复位引脚，触发复位操作。
随后，复位芯片会保持复位引脚的电平一段时间，以确保微控制器在复位期间完全恢复到初始状态。
之后，复位芯片会释放复位引脚，使得微控制器可以正常工作。
总之，复位电路通过复位按钮、复位引脚和复位芯片的配合，能够将STM32微控制器恢复到初始状态，确保系统在重新启
动后能够正常运行。
stm32复位电路原理
stm32复位电路原理
复位电路是一种用于重新启动STM32微控制器的电路。
它通
常由一个复位按钮或者复位信号触发器组成，其原理如下：
1. 复位按钮：复位按钮通常是一种按键开关，当按下按钮时，会短接复位信号引脚至地。
这样做可以将复位信号拉低至逻辑低电平，从而触发复位。
2. 复位信号触发器：复位信号触发器是一种逻辑电路，通常由几个逻辑门组成。
当触发器输入接收到复位信号时，它会将其输出设置为逻辑低电平。
触发器的输出连接到STM32的复位
引脚，从而触发复位。
复位电路的工作原理是，当复位按钮按下或者复位信号触发器接收到复位信号时，复位引脚被拉低至逻辑低电平。
这会导致STM32微控制器停止运行，并且内部所有的寄存器和外设都
会重新初始化。
一旦复位完成，STM32会开始执行相应的启
动程序，重新启动系统。
需要注意的是，复位电路必须满足一定的要求，以确保复位信号的稳定性和可靠性。
例如，复位按钮应该是一个带有自锁功能的按键开关，以防止误操作。
此外，复位电路还应该防止干扰信号引起误触发，可以通过添加滤波电路或者阻抗匹配电路来实现。
总结来说，复位电路是一种用于重新启动STM32微控制器的
电路，其原理是通过将复位引脚拉低至逻辑低电平来触发复位。
复位电路需要满足一定的要求，以确保复位信号的稳定性和可靠性。
单片机的复位电路
单片机复位电路设计一、概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。
2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。
起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。
二、复位电路的可靠性设计1、基本复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。
但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。
左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关Ch 可避免高频谐波对电路的干扰。
图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。
图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。
图4 是一个实例当 VCC x (R1/(R1+R2) ) = 0.7V时，Q1截止使系统复位。
Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。
见图5，当VCC低于Vt(Vz+0.7V)时电路令系统复位。
图3 RC复位电路输入-输出特性图4 带电压监控功能的复位电路图5 稳定门槛电压图6 实用的复位监控电路在此基础上,增加延时电容和放电二极管构成性能优良的复位电路,如图6所示。
stm32复位和时钟控制
以下模块多个时钟源可选择
ADC模块
PCLK经过2或4分频，专用的14MHz-HSI 如果选择专用14MHz作为ADC时钟，可以配置是否由ADC自动开启/关闭14MHz RC
USART1
PCLK，系统时钟，HSI，LSE
I2C1
HSI，系统时钟
CEC
HSI/244，LSE
TI1_RMP @ TIM14_OR
TIM14
GPIO
TI1
RTCCLK HSE/32 MCO
7
低功耗模式下的时钟表现
睡眠模式
CPU时钟停止 用户可以设置是否也停止片上闪存和SRAM的接口时钟 如果所有连在APB总线上的外设的时钟都被用户关闭，则AHB到APB 桥的时钟也被硬件关闭
LSI
35~40~55 KHz
85 us
PLL
输入时钟频率 输出时钟频率
1~24 MHz 16~48 MHz
4
LSE起振能力动态可调
5
特殊外设时钟供给
片上闪存编程接口，HSI Option byte loader，HSI I2S1，系统时钟 IWWDG，LSI
由软件或硬件开启；一旦开启LSI就不能关闭
1
时钟树框图
OSC32_IN OSC32_OUT ~40kHz LSI RC 8MHz HSI RC /2 4 -32 MHz OSC_OUT OSC_IN /2, 4 [16MHz,48MHz] HSI14 RC ADC HSE Osc /2, 3, ..16 HSI IWWDGCLK CSS PCLK HCLK 32.768KHz LSE Osc HSE /32 RTCCLK /8 SysTick
stm32单片机硬件电路设计
stm32单片机硬件电路设计引言stm32单片机是一款广泛使用的嵌入式系统开发工具，它具有强大的处理能力和丰富的外设接口。
在嵌入式系统中，硬件电路设计是实现stm32单片机功能的关键，本文将全面、详细、完整地探讨stm32单片机硬件电路设计相关的内容。
一、stm32单片机概述stm32单片机是由意法半导体公司（STMicroelectronics）推出的一系列ARM Cortex-M内核的32位RISC微控制器。
它集成了丰富的外设接口，包括通用串行总线、通用定时器、通用串行接口以及模数转换器等。
stm32单片机广泛应用于工业控制、消费类电子产品和汽车电子等领域。
二、stm32单片机硬件电路设计基础1.选择stm32单片机型号：根据实际需求，选择合适的stm32单片机型号。
需要考虑处理能力、外设数量和引脚数等因素。
2.电源设计：合理选择电源模块和滤波电容，确保电压稳定和噪声滤波。
3.复位电路设计：设计复位电路，确保单片机在上电或复位时处于正确的状态。
4.时钟电路设计：根据单片机的时钟要求，设计合适的时钟电路，提供稳定的时钟信号。
5.引脚分配：根据具体需求，合理分配单片机的引脚，确保各个外设可以正常连接。
三、stm32单片机硬件电路设计详解3.1 电源设计电源设计是硬件电路设计的重要一环，合理选择电源模块和滤波电容对系统的稳定性和可靠性至关重要。
一般情况下，可以选择线性稳压器或开关稳压器作为电源模块，根据系统的功耗情况选择合适的型号。
还需要添加输入滤波电容和输出滤波电容，以提供稳定的电源给stm32单片机。
3.2 复位电路设计复位电路设计用于确保单片机在上电或复位时处于正确的状态。
一般情况下，需要使用复位电路芯片来生成复位信号，同时还需要添加合适的电容和电阻进行复位延时。
复位电路还可以添加手动复位按钮，便于开发调试时的操作。
3.3 时钟电路设计stm32单片机需要稳定的时钟信号才能正常运行。
时钟电路设计需要根据单片机的时钟要求选择合适的晶振和电容，并且还需要添加合适的电容进行振荡器稳定。
stm32复位后io口电平状态
不是很明白你问的内容。
在没有任何操作的情况下，STM32通用推挽输出模式的引脚默认低电平，也就是有电的状态。
所以在配置的时候通常会先把引脚的电平设置拉高，让电路不产生电流。
有电到没电这一过程也就是引脚电平从低到高的过程。
细化到电路上，拿LED做例子，LED都是一端连在STM32引脚这边，另一端连在n 伏的电压上对吧。
有电压这边肯定是高电平的，当STM32引脚为低电平时就会与电压这边的高电平产生电流，成为有电状态。
当STM32引脚的电平由低电平改为高电平后自然就无法再与电压那边的高电平产生电流，也就变为没电状态了。
stm32复位后I/O口电平状态STM32上电复位瞬间I/O口的电平状态默认是浮空输入,因此是高阻。
做到低功耗.STM32的IO管脚配置口默认为浮空输入，把选择权留给用户，这是一个很大的优势：一方面浮空输入确保不会出现用户不希望的默认电平（此时电平取决于用户的外围电路）；另一方面降低了功耗，因为不管是上拉还是下拉，都会有电流消耗。
从另一个角度来看，不管I/O管脚的默认配置如何，还是需要在输出的管脚外加上拉或下拉，这是为了保证芯片上电期间和复位时，输出的管脚始终处于已知的电平。
─ 输入浮空─ 输入上拉─ 输入下拉─ 模拟输入─ 开漏输出─ 推挽式输出─ 推挽式复用功能─ 开漏复用功能IO端口复位后处于浮空状态，也就是其电平状态由外围电路决定，这很重要，如果设计工业品的话，这是必须要确定的；IO引脚可以兼容5V电源；文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
stm32复位电容容值
stm32复位电容容值【实用版】目录1.STM32 复位电路概述2.STM32 复位方式及电容选择3.手动复位按键处的电容作用4.电容容值对 STM32 复位的影响5.结论正文一、STM32 复位电路概述STM32 单片机的复位电路是一种将电路恢复到起始状态的电路，类似于计算器的清零按钮，以便回到原始状态，重新进行计算。
复位电路的启动手段有所不同，可以是在给电路通电时马上进行复位操作，也可以在必要时由手动操作，或者是根据程序或电路运行的需要自动进行复位。
二、STM32 复位方式及电容选择STM32 的复位方式主要包括硬件复位和软件复位。
硬件复位是通过电容和电阻组成的 RC 积分电路来吸收震荡脉冲，从而消除抖动，实现稳定的复位操作。
软件复位则是通过看门狗复位或直接 NVICSystemReset 进行复位。
在选择电容容值时，需要根据实际应用场景和电路环境来确定。
一般来说，电容容值越大，滤波效果越好，但同时会增加复位时间的长短。
因此，在选择电容容值时，需要权衡滤波效果和复位时间。
三、手动复位按键处的电容作用手动复位按键处的电容主要用于消除按键按下时的抖动，确保复位操作的稳定性。
当按键按下时，电容开始充电，刚开始电容两端电压为 0，就如同按下复位按钮一样，单片机进行复位。
等电容充满电，两端电压上升，如同复位按键被松开。
四、电容容值对 STM32 复位的影响电容容值对 STM32 复位的影响主要体现在滤波效果和复位时间上。
电容容值越大，滤波效果越好，可以有效地消除电路中的噪声和抖动，提高复位操作的稳定性。
但同时，电容容值越大，电容充电的时间越长，复位时间也会相应增加。
因此，在选择电容容值时，需要根据实际应用场景和电路环境来确定。
五、结论STM32 单片机的复位电路是一种重要的电路，它可以将电路恢复到起始状态，确保单片机的正常运行。
stm32复位电容容值
stm32复位电容容值摘要：I.引言- 介绍STM32 单片机- 说明复位电容的作用II.复位电容的容值选择- 容值与电阻的搭配- 不同容值对电路的影响- 容值选择的一般规律III.实际应用中的容值选择- 举例说明实际电路中的容值选择- 容值选择时要考虑的因素IV.总结- 重申复位电容的重要性- 总结容值选择的注意事项正文：I.引言STM32 单片机是一种广泛应用于嵌入式系统的芯片，具有高性能、低功耗、多功能等特点。
在STM32 单片机的电路设计中，复位电容是一个十分重要的元件。
复位电容的作用是在单片机上电或者复位信号出现时，为单片机提供稳定的复位电压，确保单片机能够正常启动和工作。
II.复位电容的容值选择在选择复位电容的容值时，需要根据电路的具体情况来确定。
一般来说，复位电容的容值应该与电阻相配合，以达到最佳的复位效果。
如果容值过大，会导致复位信号的上升速度变慢，从而影响单片机的启动速度；如果容值过小，则可能在复位信号消失后，复位电容不能及时放电，导致单片机持续处于复位状态。
不同的容值对电路的影响也不尽相同。
在实际应用中，需要根据单片机的工作电压、复位信号的幅度、电路的工作环境等因素来选择合适的容值。
一般来说，容值越大，对电路的稳定性和抗干扰能力越有利。
在选择复位电容的容值时，还需要遵循一定的规律。
例如，在保证电路稳定工作的前提下，可以尽量选择较大的容值，以提高电路的抗干扰能力。
同时，还需要注意复位电容的耐压值和温度系数，以确保在实际应用中能够正常工作。
III.实际应用中的容值选择在实际电路中，复位电容的容值选择需要综合考虑多种因素。
例如，在STM32 单片机的复位电路中，通常会选择一个10uF 的电容，再搭配一个10kΩ的电阻，来实现复位功能。
这样的搭配可以在保证复位信号稳定的同时，提高电路的抗干扰能力。
在选择复位电容的容值时，还需要考虑电路的工作环境、单片机的工作状态等因素。
例如，在高温或者高湿度的环境中，需要选择耐压值较高、温度系数较好的复位电容，以确保电路的正常工作。
stm32复位电路工作原理
stm32复位电路工作原理
STM32复位电路的工作原理是通过监测电路中的电压水平，来判断是否需要复位。
STM32芯片上有一个复位检测电路，当电压下降到一定程度时（通常是低于额定电压的一定百分比），复位电路就会被激活，重置STM32芯片上的所有寄存器。
这样做的目的是为了保证在电源故障或其他异常情况下，STM32芯片能够正常工作。
STM32复位电路还可以通过外部按钮或软件命令来手动触发复位，这样可以在程序调试过程中方便重置芯片。
综述STM32复位电路的工作原理是通过监测电压水平来判断是否需要重置芯片,可以自动触发复位也可以手动触发复位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
stm32单片机的复位电路
一、STM32单片机复位电路
STM32单片机复位电路是单片机重启必要的一部分，它的作用是在系统发生混乱时，重新将系统恢复到出厂时候的工厂状态，以保证系统能够如预期的正常运行。
STM32单片机复位电路分为三种：一是电源复位（POR），二是独立复位（I/R），三是外部复位（RESET）。
1、电源复位（POR）
电源复位是指，当电源电压被初始化或复位时，单片机重新进入初始状态，用于重新配置系统。
当MCU被插入到电源上，或者系统掉电后重新上电时，MCU就会进行电源复位，以恢复系统正常运行。
2、独立复位（I/R）
独立复位是指，当引脚上的电压输出到一定的值时，MCU就会进行独立复位，使系统复位恢复到出厂时候的工厂状态，以保证系统能够如预期的正常运行。
3、外部复位（RESET）
外部复位是指，当STM32接收到一个复位信号时，它就会进行外部复位，使系统复位恢复到出厂时候的工厂状态，以保证系统能够如预期的正常运行。
以上是STM32单片机复位电路的基本功能介绍，有着重要的关系，必要时可以使用复位功能，以保证系统正常运行。
- 1 -。
