工程测量闭合导线方案
全站仪闭合导线测量方法与步骤
全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。
下面将从测量方法和测量步骤两个方面对全站仪闭合导线测量进行详细介绍。
一、测量方法1.选择合适的全站仪首先要选择一台精度高、性能稳定的全站仪，确保全站仪的仪器误差和观测误差在允许范围内。
2.设置测量基准点在测量区域选择合适的基准点，确保基准点的稳定性和可靠性，为后续的闭合导线测量奠定基础。
3.设置测量工作模式根据实际情况，设置全站仪的测量工作模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。
4.安装、调试全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。
根据测量要求，进行闭合导线测量，确保测量的精度和完整性。
根据实际情况，可以选择单站测量或者双站测量，确保测量结果的准确性和可靠性。
二、测量步骤1.准备工作在开始测量之前，要做好相关的准备工作，包括选择合适的测量时间和天气条件，清理基准点和测量点，确保测量的准确性和可靠性。
2.设置基准点在测量区域选择合适的基准点，根据实际情况，选择固定基准点和移动基准点，确保测量的准确性和可靠性。
3.安装全站仪根据实际情况，选择合适的支架和三脚架，安装全站仪，并对全站仪进行校准和调试，确保仪器的稳定性和准确性。
4.选择测量模式根据测量要求，选择合适的测量模式，包括水平测量和垂直测量两种模式，确保测量的准确性和完整性。
根据测量要求，开始闭合导线测量，根据实际情况，选择单站测量或者双站测量，确保测量结果的准确性和可靠性。
全站仪闭合导线测量是工程测量中常用的一种测量方法，它可以用于测量大地水准线或者测量封闭曲线的导线，是一种精度较高的测量方法。
通过选择合适的全站仪、设置测量基准点、设置测量工作模式、安装、调试全站仪和开始测量等步骤，可以确保闭合导线测量的精度和可靠性。
在实际工程中，需要根据具体情况灵活运用以上方法和步骤，确保测量结果的准确性和可靠性，促进工程测量工作的顺利进行。
实训六闭合导线测量
实训六闭合导线测量课程教学设计课题教学准备教学记事教学目标次要教学载体重点难点归纳总结作业北航六闭合对齐导线测量板书设计一、实训目的二、实训内容三、仪器及工具四、实训方法每人上交一份实训报告和一份观测记录表实训六闭合导线测量教学方法实训课教学实训场地教具：DJ6经纬仪钢尺其它：月日节班级13测量能力目标：能够圆满完成合作完成闭合导线测量的基本工作知识目标：使学生掌握闭合导线测量导线的观测、记录计算方法素质目标：培养学生家长吃苦耐劳，团结协作的敬业精神任务一：掌握闭合导线的布设方法装设和施测步骤任务二：进一步熟悉水平角和水平距离的精确测量闭合导线适度测量的程序闭合导线测量成果整理关键闭合导线测量成果整理本节课练习了浑仪的使用方法，闭合导线的布设方法和施测步骤。
课后专业训练记能力训练过程教学提示课堂教学组组织机构教学：领仪器。
立礼坐。
班长当次报告本班出勤情况计入考评成绩。
织，5分钟复习提问：1、布署导线的布设形式复习提问2分钟2、导线的测量步骤情境导课：我们在理论课上已经讲授了闭合导线的施测方法。
这节实训课分权课1分钟要由同学们自己练习闭合锻炼导线测量，通过练习使同学们能够合作完成导线的测量工作。
布置教学任务：任务一：掌握闭合导线的布设方法装设和施测步骤任务二：进一步水平角和水平距离的测量方法教学实施过程：实训六闭合导线测量室内讲授：一、实训目的1、显现出来闭合导线的布设方法和闭合施测步骤。
2、熟悉水平角和水平距离的测量方法。
二、实训内容室内讲授要求2分钟1、每小组布设一条极多施划于4个点的闭合传输线，其中起始点为已知导线点，其坐标可假设为一定绝对值。
起始方位角假设为一定值。
2、计算缆线闭合传输线的闭合差，并进行闭合差的调整和未知坐标点的计算。
三、仪器及工具每组DJ6级光学经纬仪一套，钢尺一把，测钎2个，标杆2根，小钉4个，计算器一个，记录板一块。
室外操作一、职业培训方法任务一：显现出来闭合导线的布设方法和闭合施测步骤1、在测区内选定4个导线点（导线经过的地方其地势应平旦）按顺时针方向编号A、B、C、D组成四边形，各点五六钉一小钉作为标记。

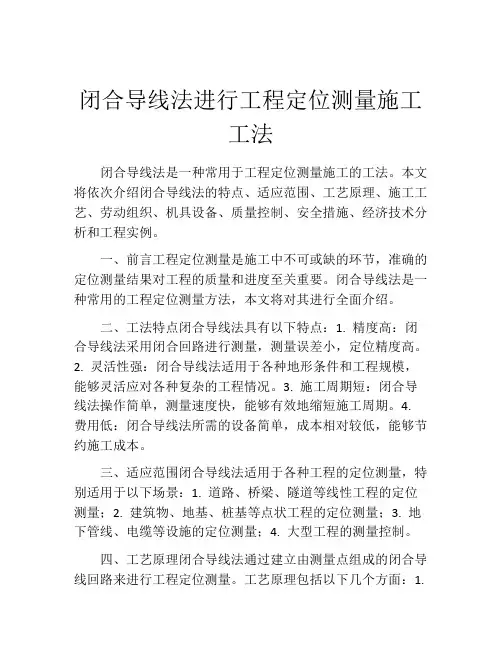

闭合导线法进行工程定位测量施工工法
闭合导线法进行工程定位测量施工工法闭合导线法是一种常用于工程定位测量施工的工法。
本文将依次介绍闭合导线法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
一、前言工程定位测量是施工中不可或缺的环节，准确的定位测量结果对工程的质量和进度至关重要。
闭合导线法是一种常用的工程定位测量方法，本文将对其进行全面介绍。
二、工法特点闭合导线法具有以下特点：1. 精度高：闭合导线法采用闭合回路进行测量，测量误差小，定位精度高。
2. 灵活性强：闭合导线法适用于各种地形条件和工程规模，能够灵活应对各种复杂的工程情况。
3. 施工周期短：闭合导线法操作简单，测量速度快，能够有效地缩短施工周期。
4. 费用低：闭合导线法所需的设备简单，成本相对较低，能够节约施工成本。
三、适应范围闭合导线法适用于各种工程的定位测量，特别适用于以下场景：1. 道路、桥梁、隧道等线性工程的定位测量；2. 建筑物、地基、桩基等点状工程的定位测量；3. 地下管线、电缆等设施的定位测量；4. 大型工程的测量控制。
四、工艺原理闭合导线法通过建立由测量点组成的闭合导线回路来进行工程定位测量。
工艺原理包括以下几个方面：1.导线测量：采用全站仪等设备对测量点进行定位测量，获取准确的坐标信息。
2. 数据处理：利用测量数据进行闭合处理，检验闭合误差，根据闭合差值对测量数据进行修正。
3. 控制点测量：通过测量已知坐标的控制点，对闭合导线回路进行控制，提高测量精度。
五、施工工艺闭合导线法的施工工艺包括以下几个主要阶段：1. 前期准备：明确测量范围和要求，确定闭合导线回路的具体布设方案，并进行测点的选取和标识。
2. 导线布设：使用钢尺、量角器等工具进行导线的布设，保证导线的直线性和垂直性。
3. 导线测量：使用全站仪等设备对各个测量点进行定位测量，获取坐标数据。
4. 数据处理与纠正：对测量数据进行闭合处理，检查闭合差值，根据闭合差值对数据进行修正。
工程测量施工方案
工程测量施工方案一、测量仪器选用为保证建筑物的测量的要求，我公司测量仪器拟采用全站仪、激光铅直仪、经纬仪、水准仪等设备，测量人员之间的通信采用对讲机。
二、测量人员组织本工程专门设置测量小组，负责人由项目经理担任负责整个工程测量方案的制定、实施及测量技术复核工作；测量人员在技术负责人的指导下，完成整个工程施测任务。
三、施工测量的基本要求根据国家标准《工程测量规范》的规定，建筑物施工控制网满足国家一级导线的要求，边长相对中误差l／30000，对应的测角中误差为±7秒；高程控制满足国家二等水准的精度要求，闭合差≤±4SQRT(L)mm(L为附合或闭合线的长度单位为km)。
四、基准控制点的复测待进驻现场后，我公司将组织人员与前期施工单位、监理、雇主四方办理场区平面、高程控制点的交接手续后，立即对以上控制点的测量成果进行复测。
平面控制基准点的测量复核采用TC406全站仪，按照现场平面控制基准点的布设情况，采用坐标法对平面控制点进行复测检查。
高程控制基准点的测量复核采用S3水准仪，用附合或闭合水准复测现场高程控制点，复测按国家二等水准测量的要求进行。
经过复测，如发现上述测量基准误差超过规范要求时，向监理工程师提交一份注明误差和修正后的成果表。
在监理工程师确定后，方可进行下一步的施工测量。
五、场区平面及高程控制网的建立根据先整体后局部的工作程序，准确地测定与保护好场地控制网。
平面控制网和标高控制网的桩位，是整个工程建筑物平面和标高定位、建筑竖向控制的基本依据；是保证场地内整体施工测量精度和分区或分期施工相互衔接的基础。
因此，控制网的设计、测设及桩位的保护等项工作，与工程施工方案、现场布置统一考虑确定。
（一）平面控制网的设置布网原则：场地平面控制网的布设根据建筑整体布局、主体建筑物的形状、主要点位、轴线尺寸和定位条件以及场地情况、施工方案等全面考虑后确定，布网原则为：控制网均匀布全场区，控制线的间距以30～50m为宜。
导线测量方案策划书3篇
导线测量方案策划书3篇篇一导线测量方案策划书一、引言导线测量是工程测量中常用的一种测量方法，它通过测量导线的边长、角度和高差等数据，来确定控制点的平面位置和高程。
本方案旨在为某一具体工程的导线测量提供详细的技术指导和实施计划。
二、测量任务概述1. 测量范围：确定需要进行导线测量的区域范围。
2. 测量精度要求：明确测量结果所需的精度等级，例如精度要求为等。
3. 测量工作量：估计需要布设的导线点数、导线长度等。
三、测量技术方案1. 导线布设确定导线的布设形式，如闭合导线、附和导线或支导线等。
考虑测点的分布合理性，确保覆盖整个测量区域。
2. 测量方法选择合适的测量仪器，如全站仪、水准仪等。
说明具体的测量步骤和操作方法，包括全站仪的角度测量、距离测量、坐标计算等。
3. 数据处理介绍数据处理的软件和方法，确保数据的准确性和可靠性。
说明如何进行数据的检核和误差分析。
四、人员组织与安排1. 人员配备确定参与测量的人员数量和专业技能要求。
包括测量工程师、测量员等。
2. 职责分工明确每个人员的具体职责，如观测、记录、计算等。
强调团队协作和沟通的重要性。
五、测量进度计划1. 制定详细的测量进度表，包括每个阶段的时间安排和完成标志。
2. 考虑天气条件、地形等因素对测量进度的影响，合理安排工作时间。
六、质量控制与保障措施1. 设立质量控制环节，如测量前的仪器校准、测量中的复核等。
2. 制定数据质量评估标准，对测量结果进行严格的检查和审核。
3. 对可能出现的问题进行预测和制定应对措施，确保测量质量。
七、安全注意事项1. 强调测量过程中的安全意识，如佩戴个人防护装备、遵守操作规程等。
2. 对测量区域的安全情况进行评估，采取相应的安全措施。
3. 制定应急预案，以应对突发安全事件。
八、成果提交与验收1. 明确成果提交的内容和形式，如测量数据、成果报告等。
2. 制定验收标准和程序，确保成果符合要求。
九、本导线测量方案策划书详细描述了测量任务的技术要求、实施步骤、人员组织、质量控制和安全保障等方面的内容。
测量放线施工方案
测量放线施工方案7.1.1对工程坐标、水准控制基点的复核本公司技术负责人会同业主、监理等单位进行，在开始测量前1-2天通知监理工程师，如监理工程师要进行测量，施工方应积极配合并一起纳入测量工作计划内，在复核中发现所交的桩实测成果与提交的成果数据对比有差异并超过规范闭合值时，要及时将测设成果通告监理工程师，并加以确认和处理。
7.1.2测量标准测量放样应遵守GB50026-93工程测量规范，工程施测前对测绘院提供的控制成果进行复核，复核的内容包括水准点闭合、导线方位角闭合、导线测量相对闭合，闭合合格后才可以使用,并要报送监理工程师。
7.1.3设置临时水准点只有复核确认后，才能有效的依据控制网进行施工临时布控点的工作，临时水准点的加密应设置在稳固地段和便于观测的位置，设置的临时水准点，必须经过复核，无误后方可使用。
并要报送现场监理工程师。
7.1.4平面放样由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任心外，更重要的是建立可靠的校核工作，因此，我们将选派本公司最优秀的测量员负责本工程的测量工作，管道轴线放好后，加以控制好保护桩，放样点标记分为钢钉、木桩上钉钉、油漆标记三种，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核，复核正确后才可开工。
7.1.5线路放样放样原则为根据施工顺序分层控制，放样方法为主要里程桩位采用全站仪极坐标法放样与校核，一般里程桩采用普通经纬仪，直线路段用穿线法，曲线地段用切线支距法或偏角法放样与校核，高程用水准仪测设，路基放样根据设计图纸各桩号横断面中土路肩的设计标高与设计边坡，实际各断面坡脚的地面高程，计算路基断面宽度和两侧坡脚坐标，用全站仪极坐标法，测放路边线，边沟及附属设施放样方法同上。
7.1.6测量放样7.1.6.1、施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法。
闭合及附合导线测量内业计算方法
闭合及附合导线测量内业计算方法(好东西)1. 导线方位角计算公式当β为左角时α前=α后+β左—180°当β为右角时α前=α后-β右+180°2. 角度闭合差计算fβ=(α始—α终)+∑β左—n*180°fβ=（α始-α终）-∑β右+n＊180°3. 观测角改正数计算公式Vβ=±fβ/ n若观察角为左角，应以与闭合差相反的符合分配角度闭合差,若观察角为右角，应以与闭合差相同的符合分配角度闭合差。
4. 坐标增量闭合差计算∑△X=X终—X始∑△Y= Y终-Y始Fx=∑△X测-∑△XFY=∑△Y测-∑△Y5。
坐标增量改正数计算公式VX=—Fx/∑D³DiVY=—FY/∑D³Di² ²所以: ∑VX= - Fx ∑VY= - FY6. 导线全长绝对闭合差F=SQR（FX^2+FY^2)7. 导线全长相对闭合差K=F/∑D=1/∑D/F8. 坐标增量计算导线测量的内业方法本人不才悉心整理出来的望能给同行业人士提供点资料（一）闭合导线内业计算已知A点的坐标XA＝450.000米，YA＝450。
000米，导线各边长，各内角和起始边AB 的方位角αAB如图所示，试计算B、C、D、E各点的坐标。
1角度闭合差:图6—8 闭合导线算例草图角度的改正数△β为：2、导线边方位角的推算BC边的方位角CD边的方位角AB边的方位角右角推算方位角的公式：(校核）3、坐标增量计算设D12、α12为已知,则12边的坐标增量为：4、坐标增量闭合差的计算与调整因为闭合导线是一闭合多边形，其坐标增量的代数和在理论上应等于零,即：但由于测定导线边长和观测内角过程中存在误差，所以实际上坐标增量之和往往不等于零而产生一个差值，这个差值称为坐标增量闭合差。
分别用表示：缺口AA′的长度称为导线全长闭合差，以f表示。
由图可知:图6-9 闭合导线全长闭合差导线相对闭合差。
闭合导线测量方法
闭合导线测量方法闭合导线测量是一种常用的电气测量方法，用于测量导线的电阻和电导率。
在电力系统中，闭合导线测量方法可以帮助工程师们准确地了解导线的电气性能，从而保证电力系统的安全稳定运行。
本文将介绍闭合导线测量的方法和步骤，以及在实际应用中需要注意的事项。
首先，进行闭合导线测量前，需要准备好相应的仪器设备，包括电流源、电压表、接地电极等。
在测量之前，要确保所有设备都处于正常工作状态，以保证测量结果的准确性。
接下来，进行闭合导线测量的步骤如下：1. 首先，将电流源连接到待测导线的一端，并设置合适的电流值。
通常情况下，电流值的选择应该考虑到待测导线的额定电流和导线截面积，以避免过大或过小的电流对导线造成损坏或测量误差。
2. 然后，将电压表连接到导线的另一端，并记录下测量值。
在记录测量值时，要注意排除外界干扰，确保测量结果准确可靠。
3. 接着，根据测量得到的电流值和电压值，可以计算出导线的电阻值。
电阻值的计算公式为 R=U/I，其中R为电阻值，U为电压值，I为电流值。
4. 最后，根据测量得到的电阻值，可以进一步计算出导线的电导率。
电导率是导线的一个重要参数，它反映了导线导电能力的强弱，对于电力系统的设计和运行具有重要意义。
在进行闭合导线测量时，需要注意以下几点：1. 测量时要保持导线处于闭合状态，以确保测量结果的准确性。
2. 测量过程中要注意安全，避免触电和短路等事故的发生。
3. 测量完成后，要对仪器设备进行及时的清洁和保养，以延长其使用寿命。
总之，闭合导线测量是一项重要的电气测量方法，通过合理的测量步骤和注意事项，可以准确地了解导线的电气性能，为电力系统的安全运行提供重要参考。
希望本文介绍的闭合导线测量方法对您有所帮助。
控制测量—导线测量闭合导线(工程测量)
261.87 50.04 166.47 129.26
655.21 419.53 307.99 500.00
154.23 204.27 370.74 500.00
3
4 5 1
2
3352400
2
∑ 5400050 50 5400000
1137.80 0.30 0.09 0
0
辅 f (n 2)180
辅 助 计 算
点 号
观测角 改正 （左角） 数
改正角
坐标 方位角
距离 增量计算值 改正后增量 m ∆x/m ∆y/m ∆x/m ∆y/m
坐标值 x/m y/m
点 号
12
3 4=2+3
5
6
7
8
9 10 11 12 13
1
500.00 500.00 1
2 1082718 1010827083352400 201.60183.30 83.92 183.35 83.90 683.35 416.10 2
前提：fβ≤fβ允 角度观测符合要求 角度闭合差的调整 分配原则：相反符号，平均分配。 角度闭合差改正数：vi=-fβ/n 改正后的角值应为（n-2）180º
（3）根据改正后的角值和已知方位角推算导线边的 坐标方位角值
β为左角取正号， β为右角取负号。
（4）坐标增量计算
x S cos y S sin
坐标增量闭合差的计算及分配
坐标增量闭合差:
fx x测
fy y测
坐标增量闭合差的限差：
导线全长闭合差 导线全长相对闭合差
fD fx2 fy2 k fs 1
S S fS
图根导线全长相对闭合差 K≤k允=1/2000。
导线测量 ——闭合导线计算实例及误差减小方法
Geomatics Science and Technology 测绘科学技术, 2019, 7(2), 45-51Published Online April 2019 in Hans. /journal/gsthttps:///10.12677/gst.2019.72008Polygonal Chain—Calculation Examples of Closed Conductors and Error ReductionMethodsLei HuChina Railway Twenty-Four Bureau Nanchang Company, Nanchang JiangxiReceived: Feb. 24th, 2019; accepted: Mar. 10th, 2019; published: Mar. 18th, 2019AbstractConductor layout has strong mobility and flexibility, suitable for small area plane control survey.Adjacent two control points are connected with a straight line, the overall form of broken line, known as the conductor; among them, the control point is called traverse point. Traverse mea-surement is to determine the side length of each traverse and the angle of each turning angle.From the starting data, the coordinate azimuth of each edge is calculated in turn, so as to obtain the coordinates of the unknown points of each traverse.KeywordsAzimuth, Closure, Total Station, Turning Angle导线测量——闭合导线计算实例及误差减小方法胡磊中铁二十四局南昌铁路工程有限公司，江西南昌收稿日期：2019年2月24日；录用日期：2019年3月10日；发布日期：2019年3月18日摘要导线布设具有较强的机动性和灵活性，适用于小地区平面控制测量。
闭合导线测量方案
中铁三局集团沪昆客专第二项目经理部第三架子队导线控制测量成果编制：复核：批准：签收：编号：CKGZTJ2-ZTSJ2-20101210-编制日期：2010年12月10日朱砂堡隧道导线控制点改测闭合导线测量方案一、测量依据：1、控制测量成果，水准测量成果。
2、朱砂堡1、2号隧道控制桩平面图。
3、《朱砂堡1、2号隧道施工组织设计》。
4、《高速铁路工程测量规范》、（TB10601-2009 J962-2009）。
二、工程简介：中铁三局集团沪昆客运专线第二项目经理部第三架子队承建的朱砂堡1、2号隧道位于贵州省黔东南州凯里市三秽县朱砂村境内。
朱砂堡1号隧道全长390米，朱砂堡2号隧道全长481米。
三、改测原因：由于前期加密点设置位置与第三架子队驻地发生冲突，现场控制点布设仅有两个点位，相互之间不能完成复核，为了尽可能少的减少施工给当地带来的不变和更好的满足控制网测量工作的需要，符合高铁建设测量规范要求，现对该处控制点进行加密闭合测量。
四、对测量放线工作的基本要求：明确为工程服务、按图施工、遵守先整体后局部、高精度控制低控制精度的原则，测法要科学、简捷，精度要合格，符合规范要求，严格审查测量原始依据的正确性，坚持测量工作与计算工作步步有校核，经自检、互检合格后，由有关主管部门验线的制度。
五、建立测量放线管理制度：1、建立岗位职责制2、测量成果和资料管理制度3、资料报验及验线制度4、交接桩及互桩制度5、仪器定期检校及保养制度六、组织机构与仪器配置：1、组织机构：施工测量管理工作由项目技术负责人，测量工程师负责具体实施。
每次放完线后，由测量监理人员进行验线。
各级人员均要遵守各自的岗位责任制，互相监督。
测量工作按照《高速铁路工程测量规范》进行操作。
2、设备配置：七、平面控制点的布置与施测：1、控制点布置及测设：根据本工程桩位的布局和特点，结合现场的实际情况，依据业主提供的高级控制点根据施工测量的需要在朱砂堡隧道邻近线路设置加密控制点ZD1、ZD2 、ZD3等（具体位置见平面布置示意图）。
导线测量—闭合导线测量的内业计算(水利水电工程测量课件)
2
3
841018
1082718
1212702
1354911
4
x
1为已知导线点
1 x1 500.00 m
直线12的方位角
y1 500.00 m
900701
5
如何进行闭合路线闭合差调整呢？
一、图根闭合导线的坐标计算
一、图根闭合导线的坐标计算
1.角度闭合差的计算与调整
23 = 12 + 180° + 2′ = 335°24′ 00″ + 180° + 108°27′ 08″
= 623°51′ 03″ −360° = 263°51′ 08″
计算检核：
最后推算出起始边坐标方位角，
它应与原有的起始边已知坐标方
位角相等，否则应重新检查计算。
12（推算） = 51 + 180° + 1′
一、图根闭合导线的坐标计算
计算检核：
推算起始点1的坐标，其值应与原有的已知值相等
1（推算） = 5 + 51
= 307.99 m + 192.01m
= 500.00m
= 1(已知）Biblioteka 一、图根闭合导线的坐标计算
一、图根闭合导线的坐标计算
导线测量的内业计算思路：
1
由水平角观测值β，计算方位角α
= −
一、图根闭合导线的坐标计算
在本例中：
+50″ = −10″
=−
= −
5
计算检核：
= −10″ − 10″ − 10″ − 10″ − 10″
= −50″
= −
一、图根闭合导线的坐标计算
闭合导线测量例题
以下是闭合导线测量的一个例题：
假设我们有一个闭合导线，其起点和终点都在已知的控制点上。
我们需要测量该导线的角度和距离，以确定其坐标位置。
首先，我们选择适当的仪器和测量方法，例如全站仪或经纬仪。
然后，在导线上选择合适的点作为测站点，并确定导线的方向。
接下来，按照导线测量的步骤进行测量，包括角度和距离的测量。
例如，如果我们选择了两个已知点A和B作为导线的起点和终点，并选择点C作为测站点。
我们可以使用全站仪测量AC和BC的距离以及∠ACB的角度。
然后，我们可以使用这些数据计算出点C的坐标位置。
具体计算方法如下：
1.计算方位角：∠ACB = ∠ACD + ∠DCB
2.计算坐标增量：Δx = Dcos(∠ACD) 和Δy = Dsin(∠ACD)
3.计算坐标：X = X0 + Δx 和Y = Y0 + Δy
其中，X0和Y0是已知点A的坐标，D是已知的AC和BC的距离，∠ACD和∠DCB是已知的角度。
通过以上步骤，我们可以使用闭合导线测量方法确定闭合导线上各点的坐标位置。
全站仪闭合导线测量步骤
全站仪闭合导线测量步骤简介全站仪是一种用于测量地面点的仪器，在土木工程、建筑工程和测量工程中广泛应用。
闭合导线测量是一种常见的测量方法，用于测量区域内的连续点位。
本文将介绍全站仪闭合导线测量的具体步骤。
仪器准备在开始闭合导线测量之前，需要先准备好全站仪及其附件。
具体的准备工作包括：1.确保全站仪电量充足，如果需要，更换或充电电池。
2.检查全站仪是否正常工作，包括校准仪器、调整仪器参数、设置目标点等。
3.准备稳定的三脚架或支架，用于安装全站仪。
测量站点在进行闭合导线测量之前，需要确定测量站点的位置。
测量站点应选择在较高、视野开阔的地方，以便于观测目标点和测量方向。
具体的步骤包括：1.使用地图或现场勘测的方式确定测量站点的大致位置。
2.根据仪器的最大测量范围和目标点的位置，确定测量站点的详细位置。
3.在测量站点上安装三脚架或支架，并确保其稳定。
设置全站仪在测量站点安装好三脚架或支架后，需要对全站仪进行设置和调整。
具体的设置步骤包括：1.打开全站仪，并进行仪器校准。
校准过程包括水平仪校准、垂直仪校准、横轴校准等。
2.根据实际情况设置仪器参数，包括测量单位、坐标系统、高程基准等。
3.设置目标点类型和目标点高度，以便于后续的测量。
观测目标点在设置好全站仪后，可以开始观测目标点。
具体的观测步骤包括：1.使用全站仪的望远镜瞄准第一个目标点。
2.使用全站仪的距离测量功能，测量目标点与测量站点之间的水平距离。
3.使用全站仪的角度测量功能，测量目标点与测量站点之间的水平角度和垂直角度。
4.记录测量结果并标记目标点。
导线测量在观测完第一个目标点后，可以开始进行导线测量。
具体的测量步骤包括：1.使用全站仪的望远镜瞄准下一个目标点。
2.使用全站仪的距离测量功能，测量当前目标点与前一个目标点之间的水平距离。
3.使用全站仪的角度测量功能，测量当前目标点与前一个目标点之间的水平角度和垂直角度。
4.计算当前目标点的坐标，根据前一个目标点的坐标和测量结果。
工程测量方案
工程测量方案
一、平面测量控制
由已知平面控制点向基坑外围的布设一条闭合平面导线。
在基坑围护施工过程中，轴线投点采用极坐标法。
根据桩幅宽、编号及接头位置，用J2经纬仪根据控制点进行测放，并请总包及监理复核。
施工过程中，基坑外围基准点可能因为桩施工而位移，必须根据业主提供的原点坐标对外围闭合导线、轴线基准控制点进行复核、调整。
二、测量精度保障措施
(1)平面测量控制全站仪测量四次读数二测回(总包提供控制点X
(2)积极与总包交流，现场对提供点进行交底并做书面记录。
(3)对每根桩的定位距离用钢尺传递应采用正反测各二测回。
(4)每天用水平仪对桩的高程进行检校。
三、测量器具一览表。
闭合导线内业计算公式
闭合导线内业计算公式在测量工程中，闭合导线是一种常见的测量方式。
闭合导线的内业计算是指对闭合导线的测量数据进行处理和分析，以获得最终的测量结果。
本文将介绍闭合导线内业计算中常用的公式和计算方法。
1. 导线长度计算公式在闭合导线中，导线的长度是一个基本的参数。
导线长度可以通过两点坐标的计算得到，计算公式如下：l = √((x2-x1)^2 + (y2-y1)^2)其中，l为导线长度，(x1, y1)和(x2, y2)为两点的坐标。
2. 导线平差计算公式导线平差是指对测量数据进行处理，消除随机误差和系统误差，获得最优的测量结果。
常用的导线平差方法包括最小二乘法和最小二乘平差法。
在导线平差计算中，常用的公式有：2.1 最小二乘法计算公式最小二乘法是一种常见的数据拟合方法，适用于导线平差计算。
下面是最小二乘法计算导线平差的公式：A^T * A * X = A^T * L其中，A为设计矩阵，X为未知数向量，L为观测矩阵。
通过求解上述方程组，可以得到未知数向量X的值，从而得到平差结果。
2.2 最小二乘平差法计算公式最小二乘平差法是最小二乘法在导线平差中的应用。
最小二乘平差法考虑了各个观测值的权重，将观测误差尽可能地分散到各个未知数上。
下面是最小二乘平差法的计算公式：(A^T * P * A) * X = A^T * P * L其中，P为权阵，用于表示各个观测值的精度。
通过求解上述方程组，可以得到未知数向量X的值，从而得到平差结果。
3. 导线方位角计算公式导线方位角是指导线的方向角度。
在闭合导线中，可以通过观测角度和导线长度计算得到导线方位角。
计算公式如下：D = arctan((y2-y1)/(x2-x1)) + 180°其中，D为导线方位角，(x1, y1)和(x2, y2)为两点的坐标。
4. 导线弧垂计算公式导线弧垂是指导线在两点之间的垂直距离。
在闭合导线中，可以通过观测角度和导线长度计算得到导线弧垂。
测量铁四院闭合导线计算模板
测量铁四院闭合导线计算模板第一章：引言在工程测量中，铁四院闭合导线计算是一项非常重要的任务。
它可以用来确定测量点的位置和测量误差，以及验证整个测量系统的精度和可靠性。
因此，本文将介绍铁四院闭合导线计算的模板和相关计算方法。
第二章：铁四院闭合导线计算模板铁四院闭合导线计算模板是一种计算工具，可用于计算闭合导线测量中的各种参数。
它包括以下几个部分：1. 测站表：列出每个测站的编号、坐标和高程等基本信息。
2. 观测数据表：记录每个测站之间的观测数据，包括距离、方位角和垂直角等。
3. 坐标计算表：根据观测数据和已知测站坐标，计算每个未知测站的坐标和高程。
4. 段误差表：计算每个测段的误差，包括观测误差和计算误差等。
5. 总误差表：计算整个闭合导线测量的误差，包括粗差和平差后的误差等。
第三章：铁四院闭合导线计算方法铁四院闭合导线计算的基本方法分为前方交会法和后方交会法两种。
1. 前方交会法：在前方交会法中，先测量出所有测站的坐标和高程，再用正反算法计算出每个测站之间的距离、方位角和垂直角等观测数据，最后根据观测数据和已知测站坐标，计算每个未知测站的坐标和高程。
2. 后方交会法：在后方交会法中，先测量出所有测站之间的距离、方位角和垂直角等观测数据，然后用正反算法计算出每个测站的坐标和高程，最后进行平差，得出精确的测量结果。
第四章：总结铁四院闭合导线计算是一项非常重要的工作，它可以用来验证整个测量系统的精度和可靠性。
本文介绍了铁四院闭合导线计算的模板和方法，希望可以为工程测量人员提供一些帮助。
同时，我们也需要不断学习和探索新的测量方法和技术，以满足不断变化的工程测量需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程测量闭合导线方案
一、前言
工程测量是现代工程建设中不可缺少的一环，它直接影响到工程实施的质量和效果。
而在
工程测量中，闭合导线是一种常见的测量方式，它可以在测量过程中实现对测量结果的验
算和校核，为测量结果的精确性提供保障。
因此，在工程测量中如何设计和实施闭合导线
方案显得尤为重要。
本文将从闭合导线的定义、特点以及设计实施方案等方面进行详细的
探讨，希望能够为相关从业人员提供帮助。
二、闭合导线的概念和特点
闭合导线是指在实地测量中，通过连接回路的方式，使得起点和终点相同，形成封闭的测
量线路。
闭合导线具有以下几个特点：
1. 精度要求高：闭合导线要求起点和终点非常精确地相同，否则将导致闭合偏差，从而影
响整个测量结果的可靠性。
2. 验证性强：通过闭合导线的验算和校核，可以有效地检验测量的准确性，为测量结果提
供保障。
3. 适用范围广：闭合导线适用于各种复杂的地形和地貌条件，可以满足不同工程测量的需求。
综上所述，闭合导线作为一种测量方式，具有精度要求高、验证性强和适用范围广的特点，因此在实际工程测量中被广泛采用。
三、闭合导线的设计实施方案
在实际工程测量中，闭合导线的设计和实施需要考虑多个因素，包括测量任务的要求、地
形地貌的特点、测量设备的性能、人员的技术水平等。
下面将从测量任务设计、测量器材
选择、测量方法控制、数据处理验算等方面讨论闭合导线的设计实施方案。
1. 测量任务设计
在设计闭合导线的测量任务时，需要充分了解测量目的和要求，明确测量区域的范围和特点，合理确定闭合导线的起点和终点。
同时，还需要考虑到测量设备的可靠性和精度，合
理安排测量时间和人员的配备，以保证测量工作完成的时限和质量。
2. 测量器材选择
在选择测量器材时，需要根据测量任务的特点和要求，合理选择测距仪、全站仪、水准仪
等测量设备，并保证器材的精度和性能符合测量要求。
同时，需要在野外工作中保证测量
设备的安全和稳定性，做好设备的防护和维护工作。
3. 测量方法控制
在闭合导线的实施过程中，需要对测量过程进行严格控制，保证测量的准确性。
要做到起点和终点的测定精确，采用适当的测量方法和测量技术。
同时，在野外工作中，要做好气象条件的观测和控制，保证测量工作的连续进行。
4. 数据处理验算
在测量工作完成后，需要对测量数据进行严格的处理和验算工作。
首先要对测量的数据进行清理和整理，排除异常数据和误差。
然后要进行闭合导线的验算和校核工作，验证闭合导线的准确性。
最后要对测量结果进行分析和解释，为工程建设提供可靠的测量数据。
四、结语
工程测量闭合导线方案的设计和实施，需要充分考虑各种因素和要求，具体的方案应根据工程测量的实际情况进行合理选择和优化设计。
只有通过科学合理的闭合导线方案设计和严谨可靠的实施工作，才能为工程建设提供准确可靠的测量数据，为工程的进一步实施和发展提供保障。
希望本文可以为相关从业人员提供一定的参考和帮助。
