保温层厚度计算(2021新版)

合集下载

火力发电厂热控仪表取样管保温的设计及应用

火力发电厂热控仪表取样管保温的设计及应用

火力发电厂热控仪表取样管保温的设计及应用发布时间:2021-11-23T09:02:08.979Z 来源:《当代电力文化》2021年24期作者:程小欢刘万万[导读] 华润电力焦作有限公司处于北方地区,锅炉为露天布置程小欢刘万万华润电力焦作有限公司河南省焦作市 454400摘要:华润电力焦作有限公司处于北方地区,锅炉为露天布置,冬季环境温度最低可低至-15℃,锅炉侧的热控仪表取样管内汽水介质会结冰,导致仪表无法测量,仪表输出的数据为错误数据,严重威胁机组的安全运行,特别是给水流量等重要的测点,测点上冻后,有可能引起锅炉MFT。

本文介绍了热控仪表取样管保温的设计及应用,从理论上计算保温层的厚度,精准指导仪表取样管保温工作。

关键词:仪表取样管;伴热带;保温层厚度1 仪表取样管结冰特性分析目前华润电力焦作有限公司仪表取样管的防冻措施主要是保温加电伴热,伴热带沿着仪表取样管敷设,外面再包一层保温棉和防护铁皮。

但是,在冬季部分仪表取样管仍有上冻的现象,为了解决仪表取样管上冻问题,只能在原仪表保温基础上增加一层保温棉,并且将伴热带设定温度调高。

对处在高空和风口上的仪表取样管临时增加塑料布进行保温。

但实际上,这些补救措施都临时采取的措施,不是解决问题的根本方法。

通过现场对几处取样管上冻的分析,发现有几个地方容易出现上冻,一是,从主管道出来的一次门处,重点是一次门保温不好,而阀门的散热也很大。

二是,在仪表管的支撑处,支撑处一般用角铁支撑,角铁与取样管用管卡直接固定在一起,而保温在此处比较薄弱,散热量较大。

三是,在仪表管进入保温柜处,由于取样管保温层与保温柜贴合不是很紧密,冷空气会通过缝隙进入。

四是,在仪表取样管的拐弯处和处于高空冷风直吹的地方,保温工艺差,散热量大。

以上几处是仪表管容易上冻的地方,这也是今后保温治理重点关注的几个地方。

下图1为保温伴热系统安装示意图。

图1保温伴热系统安装示意图2 仪表取样管保温设计仪表取样管保温工作有两方面工作,一个是伴热带敷设,另一个保温层敷设。

大体积混凝土浇筑体表面保温层计算书

大体积混凝土浇筑体表面保温层计算书
1.6
混凝土浇筑体表面保温层厚度:
δ=0.5hλ(Tb-Tq)Kb/(λ0(Tmax-Tb))=0.5×1×0.1×16×1.6/(2.3×22)=0.03m=3cm
二、保温层总热阻、放热系数及虚拟厚度
计算依据:《大体积混凝土施工规范》GB50496-2009
混凝土维持到预定温度的延续时间t(d)
5
混凝土结构长a(m)
32
混凝土结构宽b(m)19Leabharlann 混凝土结构厚h(m)1
Tmax-Tb(°C)
30
传热系数修正值K
1.3
混凝土开始养护时的温度T0(°C)
25
大气平均温度Ta(°C)
18
每立方米混凝土的水泥用量mc(kg/m3)
300
在规定龄期内水泥的水化热Q(t)(kJ/kg)
188
混凝土维持到预定温度的延续时间:
X=24t=24×5=120h
混凝土结构物的表面系数:
M=(2ah+2bh+ab)/(abh)=(2×(32×1)+2×(19×1)+32×19)/(32×19×1)=1.17(1/m)
混凝土表面的热阻系数:
R=XM(Tmax-Tb)K/(700T0+0.28mcQ(t))=120×1.17×30×1.3/(700×25+0.28×300×188)=0.16kW
混凝土的表面蓄水深度:
hw=R·λw=0.16×0.58=0.1m=9.5cm
调整后的蓄水深度:
h'w=hw·T'b/Ta= hw·(T0-20)/Ta=10×(25-20)/18=2.8cm
调整后的蓄水深度为3cm。
大体积混凝土浇筑体表面保温层计算书

外墙保温工程量计算实例

外墙保温工程量计算实例

外墙保温工程量计算实例第一步,确定保温材料和厚度。

外墙保温常用的保温材料有岩棉板、聚苯板、聚氨酯板等。

在这个实例中,我们使用聚氨酯板。

根据设计要求,外墙保温板的厚度为50mm。

第二步,计算保温板的面积。

首先,我们测量外墙的长度和高度。

假设外墙的长度为20米,高度为3米。

根据计算公式,保温板的面积为:面积=长度×高度=20m×3m=60平方米第三步,计算保温板的数量。

保温板的尺寸为1.2米×2.4米,根据尺寸计算可以得到:每块保温板的面积=1.2m×2.4m=2.88平方米所以,保温板的数量为:数量=面积÷每块面积=60平方米÷2.88平方米≈20块第四步,计算保温层和抹灰层的面积。

在外墙保温工程中,还需要施工保温层和抹灰层。

保温层的厚度为20mm,抹灰层的厚度为10mm。

保温层的面积为:面积=长度×高度=20m×3m=60平方米抹灰层的面积为:面积=长度×高度=20m×3m=60平方米第五步,计算保温层和抹灰层所需的材料数量。

保温层使用的材料为保温胶粉,假设每平方米所需的保温胶粉量为1kg。

所以,保温层所需的保温胶粉数量为:数量 = 面积× 单位面积用量 = 60平方米× 1kg/平方米 = 60kg 抹灰层使用的材料为抹灰砂浆,假设每平方米所需的抹灰砂浆量为3kg。

所以,抹灰层所需的抹灰砂浆数量为:数量 = 面积× 单位面积用量 = 60平方米× 3kg/平方米 =180kg第六步,计算保温板的固定件数量。

保温板需要使用固定件进行固定。

根据设计要求,保温板每平方米需要固定6个固定件。

所以,保温板的固定件数量为:数量=面积×单位面积用量=60平方米×6个/平方米=360个综上所述,根据这个实例,外墙保温工程所需的材料数量为:保温板20块、保温胶粉60kg、抹灰砂浆180kg,并需要使用360个固定件。

屋面工程、金属工程,工程量的计算规则

屋面工程、金属工程,工程量的计算规则

屋面工程量的计算规则屋面、防水、保温及防腐工程章前说明一、本章包括屋面、防水、保温、排水、变形缝与止水带、耐酸防腐等内容。

二、屋面(一)设计屋面材料规格与定额规格(定额未注明具体规格的除外)不同时,可以换算,其他不变。

(二)彩钢压型板屋面檩条,定额按间距1~1.2m编制,设计与定额不同时,檩条数量可以换算,其他不变。

三、防水(一)定额防水项目不分室内、室外及防水部位,使用时按设计做法套用相应定额。

(二)卷材防水的接缝、收头、附加层及找平层的嵌缝、冷底子油等人工、材料,已计入定额中,不另行计算。

(三)细石混凝土防水层,使用钢筋网时,按有关章节规定计算。

四、保温(一)本节定额适用于中温、低温及其恒温的工业厂(库)房保温工程,以及一般保温工程。

(二)保温层种类和保温材料配合比,设计与定额不同时可以换算,其他不变。

(三)混凝土板上保温和架空隔热,适用于楼板、屋面板、地面的保温和架空隔热。

(四)立面保温,适用于墙面和柱面的保温。

(五)本节定额不包括保护层或衬墙等内容,发生时按相应章节套用。

(六)隔热层铺贴,除松散保温材料外,其他均以石油沥青作胶结材料。

松散材料的包装材料及包装用工已包括在定额中。

(七)墙面保温铺贴块体材料,包括基层涂沥青一遍。

五、变形缝断面定额取定如下:建筑油膏、聚氯乙烯胶泥30mm×20mm;油浸木丝板150mm×25mm;木板盖板200mm×25mm;紫铜板展开宽450mm;氯丁橡胶片宽300mm;涂刷式氯丁胶贴玻璃纤维布止水片宽350mm;其他均为150mm×30mm。

设计与定额不同时,变形缝材料可以换算,其他不变。

六、耐酸防腐(一)整体面层定额项目,适用于平面、立面、沟槽的防腐工程。

(二)块料面层定额项目按平面铺砌编制。

铺砌立面时,相应定额人工乘以系数 1.30,块料乘系数 1.02,其他不变。

(三)花岗石板以六面剁斧的板材为准。

如底面为毛面者,每10m2定额单位耐酸沥青砂浆增加0.04m3。

防腐保温工程量计算公式

防腐保温工程量计算公式

防腐保温工程量计算公式
1.防腐层厚度计算公式:
防腐层厚度计算公式一般根据所采用的防腐涂层的材料和工作环境的要求来确定。

常见的计算公式如下:
防腐层厚度=预防腐蚀设计寿命/(材料的腐蚀速度×8760)
其中,预防腐蚀设计寿命是指需要达到的使用年限,单位为小时。

2.保温层厚度计算公式:
保温层厚度一般根据工程所在地的气候条件和工作温度来确定,也需要考虑保温材料的导热系数和热工性能。

常见的计算公式如下:保温层厚度=(室内温度-外部空气温度)/(保温材料的导热系数
×24×30)
其中,室内温度是指所保温设备的工作温度,外部空气温度是指所在地的环境温度,保温材料的导热系数是指保温材料导热的能力。

3.防腐层和保温层面积计算公式:
防腐保温层面积计算公式一般根据设备、管道或结构的外表面积来确定。

防腐层面积=(管道外径或设备表面)×长度
保温层面积=(管道外径或设备表面积)×长度
其中,管道外径或设备表面积是指需要处理的管道或设备的表面积,长度是指管道或设备的长度。

需要注意的是,以上公式只是一些常见的计算公式,实际的计算还需要根据工程的具体情况和要求来确定。

在实际工程应用中,还需要考虑其他因素,例如辅助材料的使用、工程的施工难度等。

因此,在进行防腐保温工程量计算时,应该根据具体情况进行合理的选择和计算。

保温板的计算公式

保温板的计算公式

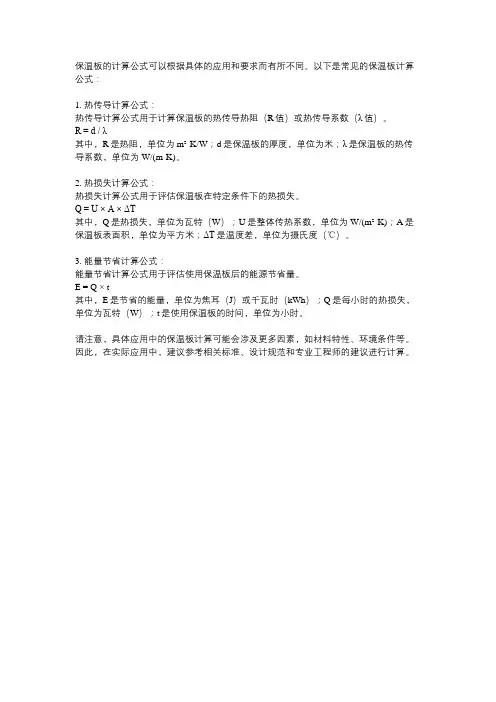

保温板的计算公式可以根据具体的应用和要求而有所不同。

以下是常见的保温板计算公式:
1. 热传导计算公式:
热传导计算公式用于计算保温板的热传导热阻(R值)或热传导系数(λ值)。

R = d / λ
其中,R是热阻,单位为m²·K/W;d是保温板的厚度,单位为米;λ是保温板的热传导系数,单位为W/(m·K)。

2. 热损失计算公式:
热损失计算公式用于评估保温板在特定条件下的热损失。

Q = U × A × ΔT
其中,Q是热损失,单位为瓦特(W);U是整体传热系数,单位为W/(m²·K);A是保温板表面积,单位为平方米;ΔT是温度差,单位为摄氏度(℃)。

3. 能量节省计算公式:
能量节省计算公式用于评估使用保温板后的能源节省量。

E = Q × t
其中,E是节省的能量,单位为焦耳(J)或千瓦时(kWh);Q是每小时的热损失,单位为瓦特(W);t是使用保温板的时间,单位为小时。

请注意,具体应用中的保温板计算可能会涉及更多因素,如材料特性、环境条件等。

因此,在实际应用中,建议参考相关标准、设计规范和专业工程师的建议进行计算。

风管保温层工程量计算规则

风管保温层工程量计算规则

风管保温层工程量计算规则工程量计算公式:1.设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径;1.033、2.1-调整系数;δ-绝热层厚度;L-设备筒体和管道长;0.0082-捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式:(1)单管伴热或双管伴热(管径相同,夹角小于90°时):D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值;D(1)-主管道直径;D(2)-伴热管道直径;(10~20mm)-主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同,夹角大于90°时):D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同,夹角小于90°时):D'=D(1)+D伴大+(10~20mm) 5-5式中:D'-伴热管道综合值;D(1)-主管道直径。

将上述D'计算结果分别代入分式5-2、5-3,计算出伴热管道的绝热层、防潮层和保护层工程量。

3.设备封头绝热、防潮和保护层工程量计算分式:V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中;N-封头个数。

4.阀门绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中:N-阀门个数。

5.法兰绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中:N-法兰个数6.弯头绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中:N-弯头个数;B取定值为:90°弯头B=4;45°弯头B=8。

室外架空给水管道防冻结计算研究

室外架空给水管道防冻结计算研究

│2021·1│中铁二院工程集团有限责任公司协办95在室外穿越两场区(如高速公路服务区)布给水管道时,经常会遇到室外露天架空敷设的情况。

尤其对于我国北方地区,冬天室外温度常低于0℃,管道内液体停流一定时间就存在冻结的可能,管道的防冻问题亟待解决。

目前,相关图集仅有供暖管道的保温层计算方法[1]。

由于供暖管道内热水在采暖期内通常处于流动状态,是以热水为媒介达到传输热量的目的,相当于存在着能量输入,只要散热量(温降)控制在一定范围内即可满足供热要求,一般不存在冻结可能。

而对于冷水给水管道而言,其内液体(一般为水)原本温度较低,向外界散发的热量有限,且存在停流的可能,尤其是消防给水管道,通常情况下,消防给水管道内的液体处于静止状态,液体停流时间较长,故供暖管道保温层的计算方法不适用于室外架空敷设给水管道的情况,这便给工程设计带来不便,致使所做方案设计缺少理论依据做支撑。

因此,探求室外架空给水管道保温层厚度(δ)与冻结时间(t )及消防给水管道伴热量(Q TB )的关系,并提出技术可行、经济合理的保温措施,具有举足轻重的作用。

1.研究区域和方法1.1 研究区域概况生活给水管道敷设依据规范要求需埋设在当地土壤冰冻线以下0.15m [2],消防给水管道则需埋设在当地土壤冰冻线以下0.3m [3]。

但有时受施工条件限制,这一要求并不能得到满足,很多情况要采用露天架空敷设方式。

本文选择山西省具有代表性的三个地区(大同市、太原市、运城市)为研究对象,对该地区室外架空给水管道冻结时间与保温层厚度的关系及电伴热保温进行研究,以期为类似的工程设计提供理论设计依据及参考。

大同市位于山西省北部,属于温带大陆性季风气候,冬季漫长,最冷月为一月,平均气温-11.3℃,极端平均最低气温-25.7℃;太原市位于山西省中部,属于暖温带大陆性季风气候区,最冷月为一月,平均气温-6.4℃,极端平均最低气温-21.9℃;运城市位于山西省南部,属于暖温带大陆性季风气候区,最冷月为一月,平均气温-2.2℃,极端平均最低气温-15.5℃。

屋面保温最薄处计算方式

屋面保温最薄处计算方式

屋面保温最薄处计算方式
屋面保温最薄处的计算是一个复杂的过程,需要考虑多个因素,如建筑结构、保温材料、
气候条件等。

在进行计算之前,首先需要了解建筑的整体结构和保温要求,以便确定最薄
处的位置。

然后可以按照以下步骤进行计算:
1. 确定保温材料的热传导系数:不同的保温材料有不同的热传导系数,通常用λ表示。


确定最薄处时,需要选择热传导系数较低的保温材料,以确保保温效果最好。

2. 计算保温材料的厚度:根据建筑的保温要求和气候条件,可以通过热传导方程计算出保
温材料的厚度。

热传导方程可以用来计算在一定厚度下,保温材料的热阻值是否符合要求。

3. 确定最薄处位置:通过计算不同位置上的保温材料厚度,可以确定哪个位置是最薄的。

在确定最薄处位置后,可以进一步考虑如何增加保温材料的厚度或者增加保温层来提高整
体的保温效果。

4. 检查保温系统的完整性:在计算完最薄处后,还需要检查整个保温系统的完整性,确保
没有漏保温或者保温不均匀的问题。

只有在保温系统完整无缺的情况下,才能确保整个建
筑的节能性能。

在进行屋面保温最薄处计算时,还需要考虑到建筑的结构和材料,以确保计算结果的准确
性和有效性。

同时,在选择保温材料时,也要考虑到其耐久性和环保性,以确保屋面保温
系统的长期性能和可持续发展。

总之,屋面保温最薄处计算是一个比较复杂的工作,需要综合考虑多个因素,并进行科学
的计算和分析。

只有在合理设计和选择保温材料的情况下,才能确保建筑的节能性能和保
温效果达到最佳状态。

希望上述内容能帮助您更好地理解和应用屋面保温最薄处计算方法。

保温层厚度的计算方法

保温层厚度的计算方法

α h= q=
d1= δ = δ 1= G= C= t1= t2= L= α h· 1= K1 = d1= δ = d1= δ =
0.048 0.219 28 0.034 93 0.3527 0.0668 0.0057 35 896
95 70 1000 0.344 1.2 TRUE 0.2290 0.0050 FALSE 0.2227 0.0018
此计算方法计算保温层厚度时,外表面温度未知,平均温度查附表2
查附表3 查附表4
ln(d1/dw)=2× 3.14×λ 1× [(t-tk)/q-α h] δ 1=2.69× dw1.2× λ
1.35
1
× tw11.73/q1.5
室内取0.086,室外取0.344 吊架室内1.10,室外1.15;支架室内1.15,室外1.20 当(t1-tk)/(t2-tk)<2时,用下面公式计算系数 W/m· ℃ 管道外径 m 管道周围空气温度 管道外的风速 m/s 保温层表面到周围空气的放热系数 W/(m · k) 设管道主保温层外径为d1: 令d1/dw×ln(d1/dw)=x· lnx查表得: 则保温层厚度δ 为 : 管道内介质的温度 保温层平均温度 m
(三).通过控制温度降时的保温层厚度计算
输入 输入 输入 输入 输入 输入 输入
设管道主保温层外径为d1: m W/m· ℃
(四).直埋管道的保温层厚度计算
λ t=
1.74
土壤层温度 埋管深度
℃ m m
tt = h=
d1= δ =
设管道主保温层外径为d1: 则保温层厚度δ 为 :
5 1.2 0.1449 -0.0370
的 计 算 方 法(三种方法)

2021年定额计算规则

2021年定额计算规则

定额计算规则欧阳光明(2021.03.07)专业说明错误!未定义书签。

第一章土石方工程6第二章地基处理及边坡支护工程14第三章桩基工程19第四章砌筑工程25第五章混凝土及钢筋混凝土工程33第六章金属结构工程52第七章木结构工程57第八章门窗工程59第九章屋面及防水工程64第十章保温、隔热、防腐工程68第十一章楼空中装饰工程71第十二章墙、柱面装饰与隔断、幕墙工程73第十三章天棚工程77第十四章油漆、涂料、裱糊工程80第十五章其他装饰工程86第十六章裁撤工程90第十七章办法项目93专业说明一、本定额涉及室外地(路)面、室外给排水等工程项目,按《市政工程预算定额》的相应项目执行。

二、本定额包含:土石方工程,地基处理及边坡支护工程,桩基工程,砌筑工程,混凝土及钢筋混凝土工程,金属结构工程,木结构工程,门窗工程,屋面及防水工程,保温、隔热、防腐工程,楼空中装饰工程,墙、柱面装饰工程与隔断、幕墙工程,天棚工程,油漆、涂料、裱糊工程,其他装饰工程,裁撤工程,办法项目共计十七章。

三、本定额按正常施工条件和施工办法、机械化水平以及合理的劳动组织及工期进行编制的。

1.资料、设备、制品、半制品、构配件完整无损,合适质量标准和设计要求,附有合格证书和实验记录。

2.土建工程和装置工程之间正常的交叉作业。

3.正常的气候、地理条件和施工环境。

四、本定额不再包含构筑物相应子目。

五、关于资料1.本定额采取的资料(包含构配件、零件、半制品、制品)均为合适国家质量标准和相应设计要求的合格产品。

2.本定额中的资料包含施工中消耗的主要资料、帮助资料、周转资料和其他资料。

3.本定额中资料消耗量包含净用量和损耗量。

规范(设计文件)规定的预留量、搭接量不在损耗中考虑。

4.本定额中除特殊说明外,年夜理石和花岗岩均按工程半制品石材考虑,消耗量中仅包含了场内运输、施工及零星切割的损耗。

5.混凝土、砌筑砂浆、抹灰砂浆及各种胶泥等均按工程半制品消耗量以体积暗示。

(2021年整理)传热学课后习题

(2021年整理)传热学课后习题

传热学课后习题编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(传热学课后习题)的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为传热学课后习题的全部内容。

第一章1—3 宇宙飞船的外遮光罩是凸出于飞船船体之外的一个光学窗口,其表面的温度状态直接影响到飞船的光学遥感器.船体表面各部分的表明温度与遮光罩的表面温度不同。

试分析,飞船在太空中飞行时与遮光罩表面发生热交换的对象可能有哪些?换热方式是什么? 解:遮光罩与船体的导热遮光罩与宇宙空间的辐射换热1—4 热电偶常用来测量气流温度。

用热电偶来测量管道中高温气流的温度,管壁温度小于气流温度,分析热电偶节点的换热方式。

解:结点与气流间进行对流换热 与管壁辐射换热 与电偶臂导热1—6 一砖墙表面积为12m 2,厚度为260mm ,平均导热系数为1.5 W/(m ·K).设面向室内的表面温度为25℃,而外表面温度为-5℃,确定此砖墙向外散失的热量.1-9 在一次测量空气横向流过单根圆管对的对流换热试验中,得到下列数据:管壁平均温度69℃,空气温度20℃,管子外径14mm ,加热段长80mm ,输入加热段的功率为8.5W 。

如果全部热量通过对流换热传给空气,此时的对流换热表面积传热系数为?1-17 有一台气体冷却器,气侧表面传热系数95 W/(m 2·K ),壁面厚2。

5mm,导热系数46。

5 W/(m ·K ),水侧表面传热系数5800 W/(m 2·K).设传热壁可看作平壁,计算各个环节单位面积的热阻及从气到水的总传热系数.为了强化这一传热过程,应从哪个环节着手。

建筑保温

建筑保温

37
《民用建筑节能设计标准》(采暖居住建筑部分) (JGJ26-95)中规定:建筑物体形系数宜控制在0.30 及0.3以下,如体形系数大于0.30,则屋顶与外墙应 加强保温。
建筑体形系数:建筑物与室外大气接触的外表面积与 其所包围的体积的比值。
S=FO/VO
38
建筑层数对体型系数及单位面积耗热也有很大影响。 在同样建筑面积的情况下,一般是单层建筑的体型系数 及耗热量比值大于多层建筑。 一般是总建筑面积愈大时,要求建筑层数也相应加多, 对节能有利。
地板保温的特点: 由于地板下土壤温度的年变化比室外空气小很 多,因此冬季地面散热最大的部分是靠近外墙的地 面,其宽度约在0.5m~2m左右。 我国规范规定,对于严寒地区采暖建筑的底层地 面,当建筑物周围无采暖管沟时,在外墙内侧 0.5m~1.0m范围内应铺设保温层,其热阻不应小 于外墙的热阻。
22
43
直接受益式:
南向大窗口,冬季白天使大量 阳光透入,夜间则用专门的保 温窗帘或保温板遮挡窗口。室 内地面需用蓄热能力大的材料, 如砖或混凝土等做成,在白天 吸热并储存热量,夜间不断向 室内释放,使室内维持一定温 度,其他朝向的各面围护结构 则尽量加强保温,减少热量散 失。
44
集热蓄热墙式 :
适用范围:间歇使用的建筑空间,如影剧院观众厅、体
育馆等
15
外保温——保温层在承重层外侧
特点:不易受潮,能有效保护主体结构,房间热稳定性 比较好。旧房的节能改造,外保温处理的效果最好。
要求高,保温材料要有一定强度,增加了造价。
夹芯保温——保温层布臵在两个结构层中间 特点:保温层两侧都有所防护,对保温材料的强度要求 不高。 要严格控制保温材料的湿度,防止外界水分的渗入, 属装配式建筑,施工不方便。

屋面泡沫混凝土保温传热系数计算书(1)

屋面泡沫混凝土保温传热系数计算书(1)

屋顶保温材料设计变更节能计算书一、变更内容平屋顶保温层挤塑聚苯板、高炉炉渣及找平层水泥砂浆变更为现浇泡沫混凝土保温兼找平找坡二、变更理由现浇泡沫混凝土保温隔热屋面是采纳现场浇筑的方式,在屋顶直接进行发泡水泥保温层的施工,泡沫混凝土材料是全无机材料,集保温隔热、防火、隔声、吸音、轻质、无毒无害、节能等优势于一体。

本工程屋顶保温材料由挤塑聚苯板、高炉炉渣变更为现浇泡沫混凝土要紧考虑泡沫混凝土保温整体成效好、工程造价低、施工速度快等优势。

一、现浇泡沫混凝土价钱比挤塑聚苯板及高炉炉渣综合价钱低二、省去水泥砂浆找平找坡层,施工综合造价低3、工艺简单,更易成型,施工速度快三、计算依据:一、《公共建筑节能设计标准》GB50189-2005二、《屋面保温隔热用泡沫混凝土》JCT/T2125-20213、《泡沫混凝土楼地面屋面保温隔热建筑构造图》川07J1214、本建筑工程设计说明四、1#、2#、3#、4#平屋顶变更后各层材料及参数:最厚处与最薄处厚度1#楼:返水坡度2%,返水跨度最大处有46000mm,最小处有22000mm 返水跨度为46000mm46000X2%=920 mm>2x140假设要知足返水坡度2%,泡沫混凝土保温层的平均厚度δm取140mm偏小了,保温层平均厚度δm应大于46000X2%/2=460mm ,才能知足返水坡度2%要求。

为便于施工保温层最薄处厚度(天沟处)取50 mm较适宜。

保温层最厚处厚度(分水处)50+46000X2% =970mm保温层平均厚度δm=(50+970)/2=510 mm返水跨度为22000mm22000X2%=440 mm>2x140假设要知足返水坡度2%,泡沫混凝土保温层的平均厚度δm取140mm也偏小,保温层平均厚度δm应大于22000X2%/2=220mm ,才能知足返水坡度2%要求。

为便于施工保温层最薄处厚度(天沟处)取50 mm较适宜。

保温层最厚处厚度(分水处)50+22000X2% =490mm保温层平均厚度δm=(50+490)/2=270 mm2#楼:返水坡度2%,返水跨度有9000mm保温层最薄处厚度(排水沟处) A保温层最厚处厚度(分水处)A+9000X2%(A+ A+9000X2%)/2=140 A=50 mm通过计算:保温层最薄处厚度50 mm,保温层最厚处厚度230 mm3#、4#楼:返水坡度2%,返水跨度有9000mm保温层最薄处厚度(排水沟处) B保温层最厚处厚度(分水处)B+9000X2%(B+ B+9000X2%)/2=140 B=50 mm通过计算:保温层最薄处厚度50 mm,保温层最厚处厚度230 mm。

屋面珍珠岩保温施工方案(全面完整版)

屋面珍珠岩保温施工方案(全面完整版)

屋面珍珠岩保温施工方案(全面完整版)(可以直接使用,可编辑全面完整版资料,欢迎下载)屋面保温施工方案(一)珍珠岩保温层1、将水泥与珍珠岩颗粒按1:8的比例进行搅拌,搅拌均匀后,加少量水形成干硬性状,在灰饼之间做上标筋,最薄处(屋面地漏处)为160mm,最厚为280mm。

2、按上述方法将各框标筋分层填满,每层厚度不得大于150mm,然后用直尺挂平,用平板振动机振实,边振捣边撒上一部分水泥珍珠岩,以便于振实。

最后用木抹子拍实,表面成粗糙状,以便于与上部层结合牢固。

3、找平层铺好后,应覆盖湿润的黑心棉进行养护。

4、质量要求4.1保温材料的强度、密度、导热系数、含水率及配比符合设计要求及规范规定。

4.2保温层铺设坡度及排气槽的位置,必须符合设计及规范规定。

4.3保温层应搅拌均匀,分层铺设,压实适当,表面平整,找坡准确。

4.4允许偏差:表面平整:7mm。

保温层厚度-5δ/100(δ为保温层设计厚度)4.5保温材料铺设完成后,在未达到强度前严禁上人。

(二)水泥砂浆找平层(20mm厚)1、作业条件1.1找平层施工前,屋面保温层应进行隐蔽工程检查验收,并办理隐蔽手续。

1.2根据设计要求的坡度找规矩(包括天沟的坡度),做冲筋,并进行彻底清扫。

2、施工工艺2.1将保温层上面的松散杂物清理干净。

2.2洒水湿润,在抹找平层以前,应对保温层适当洒水,以达到找平层、保温层能牢固结合为度。

2.3冲筋,根据坡度要求拉线找坡冲筋(顺排水方向),冲筋间距为1.5m,在雨水口处找出泛水,冲筋后进行抹找平层。

3、质量要求3.1所有材料及配比必须符合设计要求和施工规范的规定。

3.2屋面找平层(包括天沟)的坡度必须设计要求。

3.3水泥砂浆抹平收水后应二次压光,充分养护,不得有酥松、起砂、起皮、空鼓、开裂等现象。

3.4基层与突出屋面结构(女儿墙、立墙、立柱等)的连接处,以及基层的转角处(水落口、天沟、屋脊等),均应做成圆弧,半径为50mm。

(2021年整理)防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)

(2021年整理)防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)

防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(防腐、保温工程计算公式(刷油、防腐蚀、绝热工程))的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为防腐、保温工程计算公式(刷油、防腐蚀、绝热工程)的全部内容。

第八册刷油、防腐、保温工程册说明一、《冶金工业建设工程预算定额》第八册《刷油、防腐蚀、绝热工程》(以下简称本定额)是根据国家冶金工业局(2000)冶发综字56号文确定的原则,在《全国统一安装工程预算定额》、九三年《冶金建设工程预算定额统一基价》的基础上,结合冶金建设工程实际情况进行编制。

本定额适用于冶金工厂的生成车间和与之配套的辅助车间,附属生成设施的新建、扩建项目(包括技术改造项目)中的设备、管道、金属结构等的刷同、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有:1.《设备、管道保温技术通则》GB4272-84。

2.《工业设备及管道绝热工程施工及验收规范》GBJl26-89。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。

4.《全国统一安装工程预算定额》第十一册《刷油、绝热、防腐蚀工程》。

5.《冶金建设工程预算定额统一基价》第十一册《刷油、绝热、防腐蚀工程》。

三、本定额是按国内大多数施工企业采用的施工方法,机械化程序和合理的劳动组织进行编制的,使用时不因上述因素有差异而对本定额进行调整或换算。

四、本定额是按下列施工条件进行编制的:1。

设备、材料、成品、半成品、构件完好无损,符合质量标准和设计要求,附有合格证书和试验证明;2。

安装工程与土建工程之间的交叉作业正常;3。

4.21矩形镀锌铁皮风管保温层厚度计算方法

4.21矩形镀锌铁皮风管保温层厚度计算方法

风管橡塑保温工程量计算方法
矩形风管按矩形单边长度加一个保暖厚度作为边长计算,圆形按圆半径加一个保温厚度作为半径,其中:保温厚度=设计要求的保温厚度+规范规定的允许超厚系数 3.3%(即保温厚度*1.033)。

通风空调风管橡塑板保温体积计算公式:
矩形风管=(长+宽+保温厚度*1.033)*2*长度*保温厚度*1.033
圆形风管=(直径+保温厚度*1.033*2)*3.14*长度*保温厚度*1.033
通风空调风管橡塑板保温面积计算公式:
矩形风管=(长+宽+保温厚度*1.033)*2*长度=保温面积
圆形风管=(直径+保温厚度*1.033*2)*3.14*长度=保温面积
举例:矩形风管长度为500mm,宽度为200mm,长度为1000mm,保温层厚度30mm,计算此矩形风管保温工程量。

不完全计算方法:(长+宽)x2x长度x保温层厚度
=(0.5+0.2)x2x1x0.03
=0.7x2x1x0.03
=0.042m³
正确计算方法:(长+宽+保温层厚度x1.033)x2x长度x保温厚度x1.033=(0.5+0.2+0.03x1.033)x2x1x0.03x1.033 =(0.5+0.2+0.03099)x2x1x0.03099
=0.73099x2x1x0.03099
=0.04531m³
两者相比:0.04531/0.042=1.0788≈1.08(系数)。

消防水箱的保温计算公式

消防水箱的保温计算公式

消防水箱的保温计算公式消防水箱的保温计算公式要是矩形水箱,底部也保温的话,其体积为[(L+&)*(B+&)+(L+&)*(H+$)+(B+&)*(H+&)]*2,其中L\\B\\H\\&分别指水箱的长宽高及保温层厚度先谢谢楼上的高手,本人刚接触这类考试,也没什么现场经验。

不知道底部是否保温原题在2021版指南的315页:“不锈钢消防水箱的尺寸为3m×3m×2m”(长×宽×高)”,“屋顶水箱外包橡塑保温材料,厚度30mm”,在320页的答案,问题三,橡塑保温的数量为1.29m3,主材1.33m3,就是不知道这个1.29怎么来的?矩形水箱保温工程量理论计算:V=(L+&)(B+&)(H+&)-LBH 不知对否?请预算高手回答实际工作中怎么计算。

刚错了,更正为:矩形水箱保温工程量理论计算:V=(L+2&)(B+2&)(H+2&)-LBH 不知对否?请预算高手回答实际工作中怎么计算。

先谢谢楼上的高手,本人刚接触这类考试,也没什么现场经验。

不知道底部是否保温原题在2021版指南的315页[(3+0.03)*(2+0.03)+(3+0.03)*(3+0.03)+(2+0.03)*(3+0.03)]*2*0.03=1.2889 详细解答:【长(含保温层厚度,下同)*高+长*宽+高*宽】*2*保温厚度,即保温水箱6个面的面积之和再乘以保温层厚度。

不知清楚不?我的方法:(3+0.06)*(3+.06)*(2+.06)-3*3*2=1.289016六楼考友: [(3+0.03)*(2+0.03)+(3+0.03)*(3+0.03)+(2+0.03)*(3+0.03)]*2*0.03=1.2889 结果有误差,考试应该用那个?请高手指点。

应以1.2889立方米为准,主材1.29*1.03=1.33立方米设备筒体或管道绝热、防潮和保护层计算公式:V=π*(D+1.033*δ)* 1.033*δS=π*(D+2.1*δ+0.0082)*L说明:D ----直径L-------设备筒体或管道长δ--------绝热层厚度0.0082-捆扎线直径或钢带厚伴热管道绝热工程量计算式(1)单管伴热或双管伴热(管径相同,夹角小于90°时)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

保温层厚度计算(2021新版)
Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.
( 安全管理 )
单位:______________________
姓名:______________________
日期:______________________
编号:AQ-SN-0646
保温层厚度计算(2021新版)
保温层厚度计算有A种方法,选择介绍四种方法:经济厚度法;直埋管道保温热力法;多层绝热层法;允许降温法。

将计算结果经对比分析后选定厚度。

1.保温层经济厚度法
(1)厚度公式
式中δ——保温层厚度,m;
Do
——保温层外径,m;
Di
——保温层内径,取0.125m;
A1
——单位换算系数,A1
=1.9×10-3

λ——保温材料制品导热系数,取0.028W/(m·℃);
τ——年运行时间,取5840h;
fn
——热价,现取7元/106kJ;
t——设备及管道外壁温度,不计玻璃钢管酌保温性能,取介质温度55℃;
ta
——保温结构周围环境的空气温度,取极端土壤地温5℃;
Pi
——保温结构单位造价,
Pl
——保温层单位造价,硬质聚氨酯泡沫塑料造价1700元/m3 ;
P2
——保护层单位造价,玻璃钢保护层取135元/m2

S——保温工程投资贷款年分摊率,按复利率计息,
n——计算年限,取15年;
i——年利率(复利率),取7%;
a——保温层外表向外散热系数,取11.63W/(cm2
·℃)。

用试差法,经计算δ=22.5mm。

(2)管道保温层表面散热损失
式中q——单位表面散热损失,W/m。

经计算q=42.2W/m,满足国标GB4272—84《设备及管道保温技术通则》要求。

(3)温降计算
式中△t
——卑位长度温降,℃/km;
Q——流量,kg/h;
cp
——比热容,W·h/(kg·℃);
L——管长,km。

△t
=0.15℃/km,满足建设方提出的温降要求。

(4)保温结构外表面温度
式中ts
——保温层外表面温度,℃。

经计算ts
=9.44℃。

2.直埋管道保温热力计算
(1)保温层厚度计算全式
式中λT
——土壤的导热系数,取湿砂土值2.326W/(m·℃);tT
——土壤温度,取5℃;
h——土壤埋设深度,取0.7m;
其余符号同上。

用试差法算得δ=32mm。

(2)管道保温层表面散热损失
算得q=17.125W/m,温降△t=0.1℃/km。

(3)保温层表面温度
经计算ts
=9.3℃。

3.管道多层绝热层厚度计算
玻璃钢导热系数较低,由玻璃钢制作的管子及保护层,均视力保温层,在此基础上求硬质聚氨酯泡沫塑料厚度。

式中D——第一层绝热层外径,取0.215m;
Dl
——第二层绝热层外径,取0.215+2δ;
D2
——第三层绝热层外径,取0.221+2δ;
δ——硬质聚氨酯泡沫塑料厚度,m;
λ1
——第一层绝热层导热系数,取O.028W/(m·℃);
λ2
——第二层绝热层导热系数,取0.25W/(m·℃);
λ3
——第三层绝热层导热系数,取0.25W/(m·℃);
R1
——管道的传热阻,取0.03m2
·℃/W;
q——允许单位热损失,采用国家标准GB4272—84《设备及管道保温技术能则》,取53W/m。

经计算δ=19mm。

4.在允许温降条件下输送液体管道的保温层厚度
式中A2
——单位换算系数,A2
=3.6;
t1
——管道始端介质温度,取55℃;
t2
——管道终端介质温度,取50.7℃;
tm
——介质算术平均温度,取52.85℃;
qm
——介质质量流量,取281250kg/h;C——介质比热容,取4.181kJ/(kg·℃);Lc
——管道计算长度,Lc
=KrL,m;
Kr
——热损失附加系数;
L——实际长度,m;
其余符号同上。

用试差法计算δ=4.5mm。

用不同方法测算得保温层最薄者为4.5mm,最厚者为32mm,介于中间者为22.5mm及18mm。

直埋地和经济公式测算的保温层外表面的湿度为9℃,温降0.15℃/km和0.1℃/km。

经分析对比认为这两种计算结果更可靠,以此求出两者的壁厚算术平均值27.5mm 为保温层设计厚度,制作厚度为30mm。

XXX图文设计
本文档文字均可以自由修改。

相关文档
