电子技术基础练习题库及答案一、单选题（共70题，每题1分，共70分）1、本征半导体温度升高后，两种载流子浓度仍然相等。
A、✔B、×正确答案：A2、单相半波整流电路，负载电阻RL=750W，变压器次级电压有效值，U2=20V，则输出电压平均值U0为。
A、18VB、20VC、9V正确答案：C3、PN结两端加正向电压时，那么参加导电的是（）A、少数载流子。
B、既有多数载流子又有少数载流子。
C、多数载流子。
正确答案：C4、符号IB表示三极管基极电流的（）A、直流分量。
B、交流分量。
C、直流分量和交流分量之和。
正确答案：A5、在晶体三极管放大电路中，当输入电流一定时，若静态工作点设置太低，将产生（）A、截止失真。
B、放大失真。
C、饱和失真。
正确答案：A6、三端集成稳压器cw7812的输出电压是（）A、5VB、9VC、12V正确答案：C7、测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v，则该三极管类型是（）A、npn型硅管。
B、npn型锗管C、PnP型锗管正确答案：A8、稳压管的稳压区是指其工作在（）的区域。
A、正向导通。
B、反向击穿。
C、反向截止。
正确答案：B9、在由运放组成的电路中运放工作在非线性状态的电路是。
（）A、差值放大器。
B、反相放大器。
C、电压比较器。
正确答案：C10、组合逻辑电路的输出与电路的原状态（）A、无关B、有关C、不一定正确答案：B11、组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案：A12、下列三种电路中，输入电阻最大的电路是（）A、共集放大电路。
B、共射放大电路。
C、共基放大电路。
正确答案：A13、最常用的显示器件是（）数码显示器。
A、七段B、五段C、九段正确答案：A14、逻辑代数运算于普通代数运算结果（）A、相同B、不想同C、有的相同，有的不相同。
正确答案：C15、非门的逻辑功能是（）A、有0出0。
全1出1。
B、有1出1。
电子技术基础第7版答案
−120 × 10−3 W （负值），故为电源； 80V元 件
80 × 10−3 W （正值），故为电源； 30V元件
10−3 W （正值），故为负载。 两者结果一致。 最后校验功率平衡： 电阻消耗功率:
2 PR1 = R1 I1 = 10 × 32 mW = 90mW 2 = 20 × 12 mW = 20mW PR2 = R2 I2
第1.6节 基尔霍夫定律 . . . . . . . . . . . . . . . . . . . . . . . . . . .
第1.7节 电路中电位的概念及计算 . . . . . . . . . . . . . . . . . . . . . 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2 从电压和电流的参考方向判别： 电路元件3 U3 和I3 的参考方向相同P = U3 I3 = 60 × (−2) × 10−3 W = U2 和I2 的 参 考 方 向 相 反P = U2 I2 = 80 × 1 × 10−3 W = U1 和I1 参考方向相同P = U1 I1 = 30 × 3 × 10−3 W = 90 ×
4
电源发出功率: PE = U2 I2 + U3 I3 = (80 + 120)mW = 200mW 负载取用和电阻损耗功率:
2 2 P = U1 I1 + R1 I1 + R2 I2 = (90 + 90 + 20)mW = 200mW
两者平衡 1.5.3 有一直流电源，其额定功率PN = 200W ，额定电压UN = 50V 。内阻R0 = 0.5Ω，负载电阻R可以调节。其电路如教材图1.5.1所示试求： 1 额定工作状态下的电流及负载电阻； 2 开路状态下的电源端电压； 3 电源短路状态下的电流。 [解] (1) 额定电流IN = 200 50 PN UN A = 4A, 负载电阻R = = = Ω = 12.5Ω UN 50 IN 4
《电子技术基础》第4至7章试题及答案
《电子技术基础》（中职电工类第5版）第4至7章试题及答案一．填空题：1.将交流电变换成直流的过程叫整流。
2.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
3.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.4.整流二极管的冷却方式有自冷、风冷和水冷三种。
5.检查硅整流堆正反向电阻时，对于高压硅堆应用兆欧表。
6.三端可调输出稳压器的三端是指输入、输出和调整三端。
7.三端固定输出稳压器CW7812型号中的12表示为+12 V。
8.并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的调压作用，达到稳压的目的。
9.用“1”表示低电平，“0”表示高电平，称为负逻辑。
10.由与、或、非三种基本门电路可以组合成复合门电路。
11.集电极开路门的英文编写为OC 门.12. TTL门电路输出端不允许直接接电源或接地。
13. CMOS 集成电路的多余输人端不能悬空_。
14.为有良好的静电屏蔽，CMOS集成电路应存在密闭容器中。
15.十进制数有16个数码，基数为16 。
16.将十进制数175转换成二进制数为（10101111）217.在数字电路中，逻辑变量的值只有 2 个。
18.四位二进制编码器有十个输入端2个输出端。
19. BCD码编码器能将二进制数码编成十进制代码。
20. 优先编码器当多个信号同时输入时，只对优先级别最高位的一个进行编码。
21. 8线-3线优先编码74LS148,有 8 个输入端，3个输出端。
22. 触发器有 2 个稳定状态。
23. JK触发器的逻辑功能为置1，置0，保持和翻转。
24. JK触发器中，若J=1 ，K= 1 则实现计数功能。
25.计数器还可以用来统计，定时、分频或者进行数字运算等。
26.计数器按计数趋势不同可分为加法、减法和可逆计数器。
27.模数转换器通常要经过采样、保持、量化和编码四步完成。
28.晶闸管的电流参数有通态平均电流和维持电流等。
电路与电子技术基础习题答案

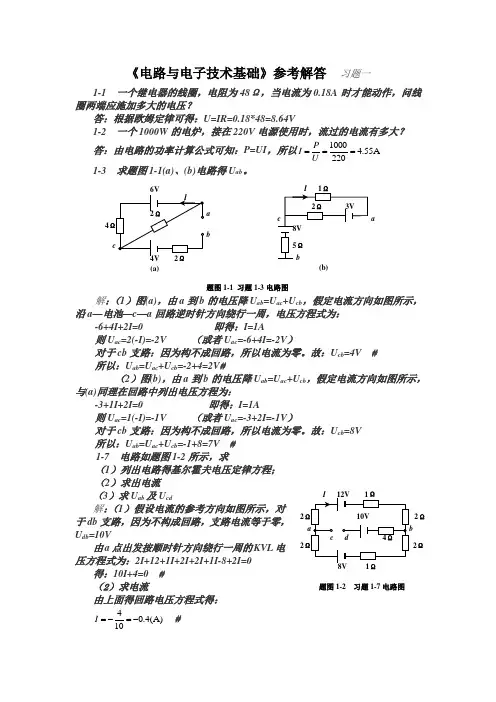

《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。

解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。
故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V #（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。
故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程； （2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a 4b (a)aΩ b(b)题图1-1 习题1-3电路图1Ω2 2Ω22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。
