三、钻孔桩施工工艺
3.1场地平整
清表、平整场地:施工前先用推土机清除地表种植土、腐殖土, 平
整场地并用压路机碾压密实。
场地作好排水设施, 确保施工场地不积水。
3.2测量放样
根据设计提供的控制点, 测量放样前经设计院确认原地面标高, 监理复核后, 采用全站仪现场布置控制网并复核。
依据钻孔桩中心坐标值, 用全站仪放样钻孔桩中心点, 并打入标桩, 桩位中心点的放样误差控制在5cm范围内。
在距桩中心约2.0m的安全地带设置“十”字形控制桩（共计8个点位）, 便于校核, 桩上标明桩号。
本交底书一式三份, 存档一份, 劳务队一份、项目部一份。

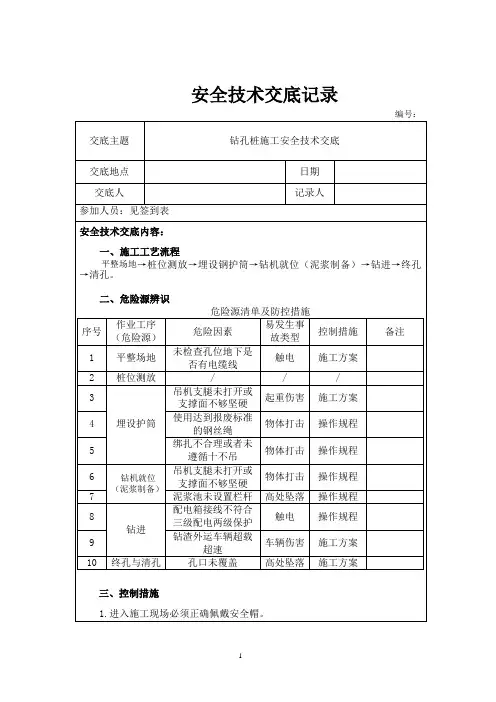

钻孔桩钻孔安全技术交底
8.转盘工作时间无论长短，其工作温度不得超过60℃，当超过60℃时，须停车降温后，方可使用。
9.润滑油在持续使用2000小时后必须更换，在转盘工作温度经常接60℃时，可酌情再使用100小时后加入少量的润滑油，以便保证正常工作。
10.钻进时，要按钻压值的要求减压钻进和均匀给进；发现不正常情况或异常现象要停钻。
4.开孔阶段，压钻要轻，转速要慢。
5.当钻进进尺继续增加，钻头已大部分或全部进入钻孔后，即进入正常钻进阶段。在钻岩工作中，最大钻压值不得超过全重的80%。转速也要适当。
6.在岩质不匀或岩层交接处钻进时，应减小钻压和转速，减慢给进速度。在水下岩层内钻进时，当钻进进尺距岩面20～50厘米时，由于岩面上常常可能存留铁件或异物，也应采取小钻压，低转速，慢进给，并加强观察，随时采取停机措施，防止钻头碰到铁件后钻机设备受到损坏。
2、报警方式采用警报器、喊话或其它方式疏散人员,并采用电话向值班室报警。
3、当事故有扩大趋势时,应急救援队队长向应急救援指挥中心申请启动应急预案,及时与地方政府、应急救援队伍、公安、消防、医院等相关部门取得联系,确保24小时联络畅通,联络方式采用电话、传真、电子邮件等。
4、现场应急领导小组通过上述联络方式向有关部门报警,报警的内容主要是:事故发生的时间、地点、背景,造成的损失（包括人员伤亡情况、造成的直接经济损失等）,已采取的处置措施和需要救助的内容。
4、如果患者呼吸心跳停止，开始人工呼吸和胸外心脏按压。切记不能给触电的人注射强心针。若伤者昏迷，则将其身体放置成卧式。
5、若伤者曾经昏迷、身体遭烧伤，或感到不适，必须打电话叫救护车，或立即送伤者到医院急救。
6、高处作业出现触电事故时，应立即截断电源，把伤人抬到附近平坦的地方，立即对伤人进行急救。

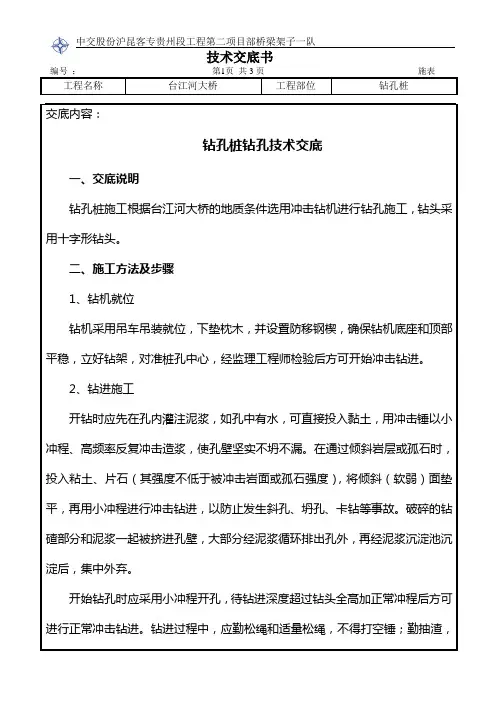

钻孔桩钻孔技术交底.doc
工程名称台江河大桥工程部位钻孔桩交底内容：钻孔桩钻孔技术交底一、交底说明钻孔桩施工根据台江河大桥的地质条件选用冲击钻机进行钻孔施工，钻头采用十字形钻头。
二、施工方法及步骤1、钻机就位钻机采用吊车吊装就位，下垫枕木，并设置防移钢楔，确保钻机底座和顶部平稳，立好钻架，对准桩孔中心，经监理工程师检验后方可开始冲击钻进。
2、钻进施工开钻时应先在孔内灌注泥浆，如孔中有水，可直接投入黏土，用冲击锤以小冲程、高频率反复冲击造浆，使孔壁坚实不坍不漏。
在通过倾斜岩层或孤石时，投入粘土、片石（其强度不低于被冲击岩面或孤石强度），将倾斜（软弱）面垫平，再用小冲程进行冲击钻进，以防止发生斜孔、坍孔、卡钻等事故。
破碎的钻碴部分和泥浆一起被挤进孔壁，大部分经泥浆循环排出孔外，再经泥浆沉淀池沉淀后，集中外弃。
开始钻孔时应采用小冲程开孔，待钻进深度超过钻头全高加正常冲程后方可进行正常冲击钻进。
钻进过程中，应勤松绳和适量松绳，不得打空锤；勤抽渣，工程名称台江河大桥工程部位钻孔桩使钻头经常冲击新鲜地层。
钻孔过程应一次成孔，因故停钻时，钻头提出孔外，孔口应加护盖。
现场作业人员如实填写钻孔施工记录。
3、钻进取样检测钻进过程中应及时滤渣，经常检查泥浆的各项指标，同时经常注意地层的变化，在地层的变化处均应捞取渣样，判断地质的类型，记入记录表中，并与设计提供的地质剖面图相对照，钻渣样应编号保存，以便分析备查。
为控制泥浆比重，应及时将取样罐放到需测深度，提取泥浆进行检查，及时向孔内灌注泥浆或投碎黏土，确保孔底泥浆浓度达到要求。
4、成孔检验钻孔达到设计深度后，为确保钻孔质量，要对孔径、孔深、倾斜度及孔位中心进行检查，检查方法采用笼式检孔器检测，符合要求并经监理验孔合格后，立即进行清孔并及时补给足够的泥浆，以防止坍孔。
三、操作要点1、现场配备笼式检孔器检查孔径和倾斜度，笼式检孔器外径有1.25m和1.0m两种，长度为6m。
检测时，将检孔器顶部吊起，孔的中心与起吊钢丝绳保持一致，慢慢放入孔内，上下畅通表明孔径与倾斜度符合设计及规范要求；同时配合使用测绳、测锤检测孔深及沉渣厚度，测绳要求刻度精度为2cm且无收工程名称台江河大桥工程部位钻孔桩缩；测锤采用锥形锤，锤底直径13cm～15cm，高20～22cm，质量4～6kg。

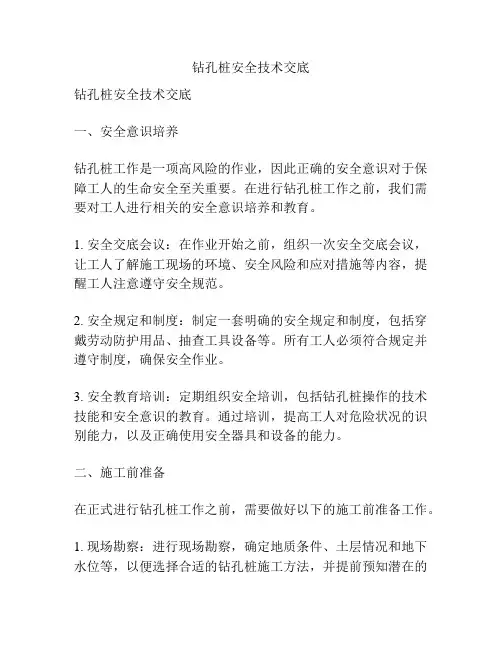

钻孔桩安全技术交底
钻孔桩安全技术交底钻孔桩安全技术交底一、安全意识培养钻孔桩工作是一项高风险的作业，因此正确的安全意识对于保障工人的生命安全至关重要。
在进行钻孔桩工作之前，我们需要对工人进行相关的安全意识培养和教育。
1. 安全交底会议：在作业开始之前，组织一次安全交底会议，让工人了解施工现场的环境、安全风险和应对措施等内容，提醒工人注意遵守安全规范。
2. 安全规定和制度：制定一套明确的安全规定和制度，包括穿戴劳动防护用品、抽查工具设备等。
所有工人必须符合规定并遵守制度，确保安全作业。
3. 安全教育培训：定期组织安全培训，包括钻孔桩操作的技术技能和安全意识的教育。
通过培训，提高工人对危险状况的识别能力，以及正确使用安全器具和设备的能力。
二、施工前准备在正式进行钻孔桩工作之前，需要做好以下的施工前准备工作。
1. 现场勘察：进行现场勘察，确定地质条件、土层情况和地下水位等，以便选择合适的钻孔桩施工方法，并提前预知潜在的安全风险。
2. 设备检查：对钻孔工具、机械设备等进行检查和维护，确保设备运行正常，并严禁使用损坏或不符合安全要求的设备。
3. 周边环境清理：对施工现场进行清理，清除障碍物和杂物，确保施工区域的安全通畅。
4. 设置警示标识：设置明显的警示标识，标明施工区域的危险性，提醒过往人员注意安全。
三、作业安全措施在实际进行钻孔桩工作时，需要采取一系列的安全措施，以确保工人的生命安全和施工的顺利进行。
1. 劳动防护用品：要求所有工人必须穿戴劳动防护用品，包括安全帽、防护鞋、安全绳等。
特别是需要避免头部和脚部受到伤害的可能性。
2. 钻孔设备操作：严格按照操作规程进行钻孔设备的操作，不准在未经批准的情况下擅自操作设备。
操作人员必须具备相关的操作技能和经验，否则需接受专业培训。
3. 钻孔现场控制：在钻孔桩施工现场，需要设置专门的安全警戒线，并安排专人进行警戒和管理，禁止无关人员靠近作业区域，以免发生意外伤害。
4. 危险物品处置：正确处理和储存有害物质，避免发生火灾、爆炸等事故。

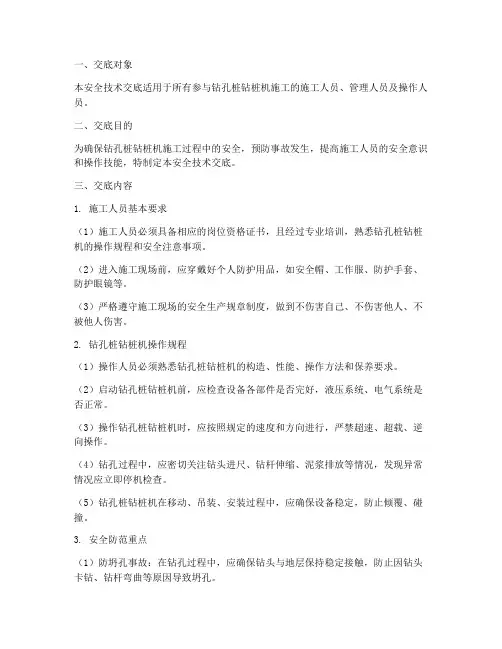

钻孔桩钻桩机安全技术交底模板
一、交底对象本安全技术交底适用于所有参与钻孔桩钻桩机施工的施工人员、管理人员及操作人员。
二、交底目的为确保钻孔桩钻桩机施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
三、交底内容1. 施工人员基本要求（1）施工人员必须具备相应的岗位资格证书，且经过专业培训，熟悉钻孔桩钻桩机的操作规程和安全注意事项。
（2）进入施工现场前，应穿戴好个人防护用品，如安全帽、工作服、防护手套、防护眼镜等。
（3）严格遵守施工现场的安全生产规章制度，做到不伤害自己、不伤害他人、不被他人伤害。
2. 钻孔桩钻桩机操作规程（1）操作人员必须熟悉钻孔桩钻桩机的构造、性能、操作方法和保养要求。
（2）启动钻孔桩钻桩机前，应检查设备各部件是否完好，液压系统、电气系统是否正常。
（3）操作钻孔桩钻桩机时，应按照规定的速度和方向进行，严禁超速、超载、逆向操作。
（4）钻孔过程中，应密切关注钻头进尺、钻杆伸缩、泥浆排放等情况，发现异常情况应立即停机检查。
（5）钻孔桩钻桩机在移动、吊装、安装过程中，应确保设备稳定，防止倾覆、碰撞。
3. 安全防范重点（1）防坍孔事故：在钻孔过程中，应确保钻头与地层保持稳定接触，防止因钻头卡钻、钻杆弯曲等原因导致坍孔。
（2）防触电、电击事故：施工现场应确保电气设备完好，操作人员应严格遵守操作规程，防止触电事故发生。
（3）防机械伤害事故：操作人员应熟悉机械设备的安全操作规程，严禁酒后操作，非操作人员不得擅自操作机械设备。
（4）防交通事故：施工现场应设置明显的警示标志，确保车辆行驶安全，操作人员应遵守交通规则。
（5）防撞击事故：在吊装、拼装、安装过程中，应确保设备稳定，防止因操作不当导致设备倾覆、撞击。
4. 钻孔桩钻桩机施工中的危险识别与因素分析（1）人员落泥浆池淹溺：施工过程中，应确保泥浆池围挡及时，防止人员落水。
（2）触电伤害：施工过程中，应确保电气设备完好，操作人员应严格遵守操作规程，防止触电事故发生。

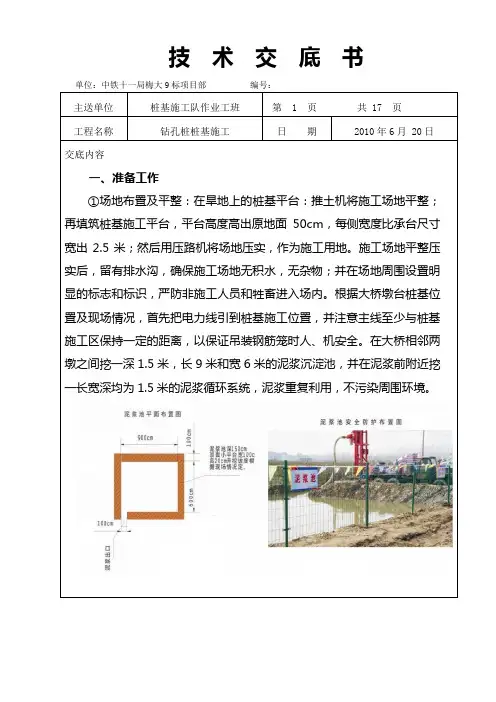

钻孔桩钻孔工程技术交底
技术交底书单位：中铁十一局梅大9标项目部编号：主送单位桩基施工队作业工班第 1 页共 17 页工程名称钻孔桩桩基施工日期2010年6月 20日交底内容一、准备工作①场地布置及平整：在旱地上的桩基平台：推土机将施工场地平整；再填筑桩基施工平台，平台高度高出原地面50cm，每侧宽度比承台尺寸宽出2.5米；然后用压路机将场地压实，作为施工用地。
施工场地平整压实后，留有排水沟，确保施工场地无积水，无杂物；并在场地周围设置明显的标志和标识，严防非施工人员和牲畜进入场内。
根据大桥墩台桩基位置及现场情况，首先把电力线引到桩基施工位置，并注意主线至少与桩基施工区保持一定的距离，以保证吊装钢筋笼时人、机安全。
在大桥相邻两墩之间挖一深1.5米，长9米和宽6米的泥浆沉淀池，并在泥浆前附近挖一长宽深均为1.5米的泥浆循环系统，泥浆重复利用，不污染周围环境。
单位：中铁十一局梅大9标第二项目部编号：主送单位桩基施工队作业工班第 2 页共 17 页工程名称钻孔桩桩基施工日期2010年6月 20日②桩孔定位测量: 各个墩台桩位要求放样准确，放样前应由现场的施工技术人员和测量人员对桩位的坐标进行核对，确保桩位正确。
场地整平符合要求后，即可测量放样，用长木桩（上定有铁钉）准确标出各桩位中心，定位准确后埋设护筒，并在周围设置马桩。
护桩埋设原则：不影响钻孔机械、吊装钢筋笼和混凝土浇筑施工；如发现有护桩松动或异常则及时让测量人员校核。
护桩高出原地30厘米左右，并用混凝土固定好，以供随时检测桩中心、高程和安装钢筋笼及定位。
单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：技术交底书单位：中铁十一局梅大9标第二项目部编号：编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
钻孔桩技术交底(钻孔工序)
附件2 施工技术交底范例-3 第三层交底XXXXX工程技术交底四、钻孔施工工序要领及技术要求4．1、场地平整对桩基周围的场地，利用推土机或挖掘机对现场的杂物进行清除，并进行填实、整平。
4．2、钢护筒加工及埋设钢护筒的内径大于钻头直径，使用旋转钻机时应大于20cm，达到220~230cm，护筒壁厚δ=8mm，标准节段长2.0m。
钢护筒在加工厂内加工成型。
测量人员将桩位中心点精确定位，同时在中心桩周围埋设4个护桩。
测量员应及时将护桩交接给值班技术员、机长。
由机长负责对护桩采取水泥砂浆进行加固。
值班技术人员进行检查。
根据放样点，采取人工中心岛法开挖，检查孔底土质情况，保证黏性土护筒埋置深度≥1m，砂内土≥2m，并高出地面0.5m。
将护筒吊入孔内，使护筒的中心与钻孔中心位置重合，并保持护筒垂直，随后在护筒周围均匀填入粘土夯实。
护筒的平面位置偏差不大于5cm，倾斜度不大于5‰，由技术员及测量队组织复验，并下达钻孔技术参数技术交底书。
4．3、钻机就位及钻进安装钻机时要求底部应垫平,保持稳定,不得产生位移和沉陷,钻机底盘对角线高差≯5mm，底盘与钻架应垂直，钻具中心与孔位中心偏差≯2mm，钻机底盘应保持水平固定。
采用回旋钻，首桩应进行钻进工艺试验，钻头直径选用1985mm，钻孔结束后采取验孔器和混凝土灌注结果共同确定合理的钻头直径，由主管工程师组织落实。
旋转钻机钻进时先启动泥浆泵与转盘，使用前先空转一段时间，待泥浆输进钻孔中一定数量后，开始钻进。
钻进时接卸钻杆的动作要迅速、安全，争取在尽快时间内完成，以免停钻时间过长，增加孔底沉淀。
本交底为第三层次交底交底人可为项目部驻工点技术员、作业队技术负责人，复核人为主管工程师，审批人为项目总工。
交底接受人为：工序全体工作人员。
XXXXX工程技术交底。
探孔器技术交底4
交底人：
复核：
审核：
接收人：
大西铁路客专工程
技术交底书
施工单位：中国路桥工程有限责任公司大西客专三经部编号：XX14JD-0303-
单位工程名称
渭洛河特大桥1108#～1482#墩
工程部位
简支梁桩基础
编制单位
三经部二工区
接收单位
交底项目
探孔器制作
交底时间
交底内容：
图2探孔器立面图
交底人：
探孔器的制作及要求：现场用Φ20钢筋焊接而成，探孔器的长度为孔桩直径的4倍~6倍，两端做成75cm的锥形。探孔器的外径比桩径小2cm，直径125cm的孔桩探孔器的外径分别为123cm。在检孔器的两端和从两端向中间每隔2m设箍筋圈，并在探孔器设加强箍筋的位置焊接2Φ20钢筋成“+”字型内撑。
在进行探孔器检孔的过程中，需监理和现场技术人员到场监督。
复核：
审核：
接收人：
大西铁路客专工程
技术交底书
施工单位：中国ห้องสมุดไป่ตู้桥工程有限责任公司大西客专三经部编号：XX14JD-0303-
单位工程名称
渭洛河特大桥1108#～1482#墩
工程部位
简支梁桩基础
编制单位
三经部二工区
接收单位
交底项目
探孔器制作
交底时间
交底内容：
为了检测孔桩的倾斜度及直径，在钻孔桩成孔后，下钢筋笼之前，需用探孔器对孔桩进行检测。
