CAD画衣柜的轴测图教程
CAD设计基础及衣柜设计
修改I工具栏介绍
倒圆角：F
直线标注dli 弧线标注 斜线标注 坐标标注
半径标注dra 直径标注ddI 快速标注qdim 连续标注doc 折断标注 折弯标注 角度标注 基线标注 等距标注
公差
检验 圆心标记
编辑标注 折弯线性
标注更新 标注样式控制
标注样式
编辑标注文字
说明：红色内容我们在绘图中基本上不需使用。 另外还有一些常用命令：测量距离：DI
修改I工具栏介绍
清除：E 复制：CO
偏移：O
旋转：RO 等比缩放：SC
剪切：TR 延伸：EX
打断：BR 合并
倒圆角：F 炸开：X 倒斜角:CHA
阵列：AR 移动：M
镜像：MI
拉伸：S
打断于点：BR
说明：1、第一排为1、4、7、10、13、16、个图标功能说明； 第二排为2、5、8、11、14、17个图标功能说明 第三排为3、6、9、12、15个图标功能说明 2、后面英文字母为快捷键。 3、另外几个常用的命令：刷新：RE；全屏显示：Z （缩放） －A（显示全 部）；屏幕显示移动：P;旋转：RO；清除：E；清理文件：PU 直径∅：%%C 公差：±0.5：%%P 角度符号：%%D；
海尔整体衣柜-CAD基础及人体工程学
2013年03月22日 骊住海尔08商品开发部 收纳经营体-陈林
CAD 基础界面
2 标准工具栏
二维绘图工具栏 3
1 特性工具栏
标注工具栏
修改工具栏
文字工具栏
小提示： 1、增加你所需要的工具栏：在标准工具栏上面的空白处（图标1）击鼠标 右键会看到“AutoCAD”一栏，鼠标移过去就会看到你所要的各种工具栏；或在 工具栏命令图标上击右键亦可（图标2） 2、调整屏幕基本参数：在工作区域右击鼠标（图标3），选“选项”一栏 击鼠标左键就会看到你所要调整的各项参数（见下图）；
cad如何学习绘制家具设计图
cad如何学习绘制家具设计图家居设计CAD绘图技巧在使用CAD软件绘图的过程中，很多设计师总结了一些小技巧，合理利用这些小技巧可以使我们的绘制变得更简单。
在今天的CAD教程中，笔者就和大家分享一下自己在使用CAD的过程中总结的一些小技巧，希望对大家有所帮助。
1、选择在选择时，有时不小心多选了某些图元，此时并不需要取消命令重新选择，只须在软件出现“选择目标”的提示后输入【remove】并回车，再选择那些多选的图元就可以将其从当前选择集中排除。
当命令执行过程中需要选择时，直接按下空格键，系统会自动给出各种选择方式的提示，我们输入相应的选项，就可以选用不同的选择方式完成选择（如图1）。
图12、电子传递图纸在传递的过程中会存在不少问题，例如双方使用的字体文件不同，导致文字无法正常显示；传递图纸时忘记附上图中插入的图像或外部参照文件，导致对方打开图面内容缺失等。
而CAD的电子传递功能可以很好解决这个问题。
以CAD为例，我们单击左上角图标，在下拉菜单中单击【电子传递】功能选项，软件会弹出对话框（如图2）。
图2可以看到，电子传递功能默认内容不仅包含图纸文件，还包括字体映像文件、图纸中插入的光栅图像、外部参照图纸。
右侧下拉框中的【STANDARD】是电子传递的设置，我们可以修改这个设置或添加新的设置。
用电子传递不仅可以保证与当前图纸相关的文件都可以进行打包，而且我们不必再专门对每个文件书写说明，避免了找不到字体文件、参照文件等各种文件缺失的麻烦。
3、CAD表格转换EXCEL单击CAD扩展工具菜单栏中的【CAD表格转换EXCEL命令】，软件会弹出一个转换尺寸比例对话框，我们可以在对话框中选择转换表格之间的尺寸比例。
接着，框选CAD中的【建筑明面积细表】并确定，系统会自动起动EXCEL，并在EXCEL中将转换好的表格打开（如图3）。
图34、【↑】、【↓】键的使用在CAD中，用上、下箭头键可以选择以前键入的命令。
这在输入文本时最实用，因为无论是TEXT或DTEXT命令，均可在输入文字时使用上、下箭头键来减少命令的输入量。
CAD轴测图绘制方法与示范
CAD轴测图绘制方法与示范CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它大大简化了设计师的工作流程并提高了效率。
在CAD软件中，绘制轴测图是常见的任务之一，本文将介绍CAD软件中绘制轴测图的方法与示范。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的绘图单位和比例，确保绘制出的图形符合实际要求。
绘制基础图形是绘制轴测图的第一步。
CAD软件提供了多种基础绘图工具，如线、圆、矩形等。
通过这些工具，可以快速绘制出需要的基础图形。
在绘制轴测图时，需要使用到轴测图的三个视角：俯视图、主视图和左、右视图。
通常，我们选择三个视角中的两个进行绘制：首先，绘制俯视图。
俯视图是俯视观察物体的视角，可以看到物体的顶面。
选择“绘制”工具箱中的“直线”工具，在工作区上点击鼠标左键，绘制出物体的底面。
接下来，选择“拉伸”工具，选择底面并指定拉伸的高度，即可完成物体的俯视图绘制。
其次，绘制主视图。
主视图是从正面观察物体的视角，可以看到物体的前面。
选择“绘制”工具箱中的“直线”工具，绘制出物体的前面。
根据需要，可以使用其他绘图工具进行细节的添加和修饰。
最后，绘制左、右视图。
左、右视图是从侧面观察物体的视角，可以看到物体的一侧。
选择“旋转”工具，选择主视图并指定旋转轴，将视角调整到适当的侧面视角。
使用“复制”工具，复制主视图并将其旋转到相应的侧面视角，即可完成左、右视图的绘制。
在绘制轴测图时，还可以根据需要添加细节和修饰。
CAD软件提供了许多绘图工具和修饰选项，如填充、阴影、文字等。
通过使用这些工具，可以使轴测图更加真实和生动。
在绘制完成后，可以对轴测图进行调整和修正。
CAD软件提供了移动、缩放、旋转等操作，可以对轴测图进行调整和修正。
通过这些操作，可以使轴测图更加准确和符合实际要求。
最后，保存绘制好的轴测图。
选择“文件”菜单中的“保存”选项，并选择保存的文件格式和路径，即可保存绘制好的轴测图。
绘制轴测图是CAD软件中常见的任务之一。
autocad 轴测图画法
第16章等轴侧图16.1 等轴侧图基础等轴侧图是用相片的方式表达某个实体，以便更清楚地描述实体的外观。
这种类似于相片的实体表达方法是用二维的绘图方法画出实体的三维立体图形；因此，现有的 A u t o C A D 绘图命令如：L I N E 和C O P Y 等同样可以用来画等轴侧图。
本章将介绍等轴侧图绘图基础，即如何在等轴侧投影中绘制普通的、有角度的和圆的实体。
这里还要介绍很多用于绘制等轴侧图的工具，如光标捕捉和等轴侧轴。
将实体按一定角度侧斜以便观察该实体的其它视图，用二维的方法绘制这个实体，展现在观察者面前的是一个三维的图形，这个图形就是等轴侧图。
等轴侧图侧角的生成：从垂直线与水平基线的交点处画出两条3 0°角的直线(见图1 6-1)，由这两个3 0°角形成的方向表示实体实际的二维方向，其中一个方向表示实体的长度方向，另一个方向表示实体的宽度方向，垂直方向在多数情况下表示实体的高度方向。
图1 6-2是某个实体与等轴侧轴相对齐的简单实例。
一旦画好水平线和垂直线，从这两条直线的交点投射出两条3 0°直线，这个交点是等轴侧图的参考点。
在本例中，一旦两条 3 0°直线生成，水平基线不再需要，可以擦掉。
根据观察实体的方式确定哪一条角度线测量实体宽度，哪一条角度线测量实体长度，高度是沿垂直线测量。
图1 6- 2中实体长度是沿左边的3 0°线测量，实体宽度是沿右边的 3 0°线测量，一旦用总长、总宽和总高画出实体的外轮廓后，再加入细节部分，删除和修剪多余的线，完成实体的绘制。
等轴侧图中的孔看上去已不再是圆而是椭圆，等轴侧图中圆的绘制方法将在本章后面详细介绍。
注意，图1 6-3中的实体与图1 6-2中的实体很相似，只是视角不同。
在绘制等轴侧图时图 1 6-1图 1 6-2图 1 6-3存在这样一个问题，现在已经从某个视角绘制了一个等轴侧图，如果想从另一个视角绘制等轴侧图，就需要从零开始重新绘制，生成的是一个与原来完全不同的等轴侧图。

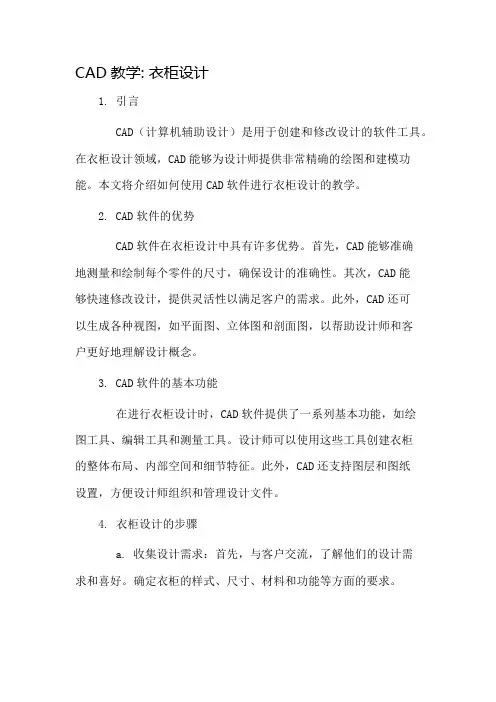

cad教学衣柜设计
CAD教学: 衣柜设计1. 引言CAD（计算机辅助设计）是用于创建和修改设计的软件工具。
在衣柜设计领域，CAD能够为设计师提供非常精确的绘图和建模功能。
本文将介绍如何使用CAD软件进行衣柜设计的教学。
2. CAD软件的优势CAD软件在衣柜设计中具有许多优势。
首先，CAD能够准确地测量和绘制每个零件的尺寸，确保设计的准确性。
其次，CAD能够快速修改设计，提供灵活性以满足客户的需求。
此外，CAD还可以生成各种视图，如平面图、立体图和剖面图，以帮助设计师和客户更好地理解设计概念。
3. CAD软件的基本功能在进行衣柜设计时，CAD软件提供了一系列基本功能，如绘图工具、编辑工具和测量工具。
设计师可以使用这些工具创建衣柜的整体布局、内部空间和细节特征。
此外，CAD还支持图层和图纸设置，方便设计师组织和管理设计文件。
4. 衣柜设计的步骤a. 收集设计需求：首先，与客户交流，了解他们的设计需求和喜好。
确定衣柜的样式、尺寸、材料和功能等方面的要求。
b. 初始草图：根据客户的需求，使用CAD软件绘制初始草图。
这可以是基本的几何图形，例如方形或矩形，以及衣柜的主要组成部分如衣杆、抽屉和架子。
c. 定义尺寸：使用CAD软件的测量工具，确定各个零件的尺寸，包括长度、宽度和高度。
确保在设计中考虑到客户的空间要求和限制。
d. 添加细节：使用CAD软件的绘图和编辑工具，添加衣柜的细节，如装饰线条、玻璃门和特殊设计图案等。
这些细节将增加衣柜的美观性和个性化。
e. 完善设计：对衣柜设计进行审查和修改。
根据客户的反馈，做出必要的调整和改进，直到满足客户需求为止。
f. 生成图纸：使用CAD软件生成衣柜的各种视图，如平面图、剖面图和立体图。
这些图纸将成为设计的参考材料，并用于制造和安装过程中的指导。
5. CAD教学资源对于那些想要学习如何使用CAD软件进行衣柜设计的人来说，有许多教学资源可用。
很多CAD软件本身提供了详细的用户手册和教程。
《CAD轴测图画法》课件
建立轴线
4
面上建立轴测图的基本形状。
在基本轮廓上建立轴线，为后续绘制
提供参考。
5
绘制坐标系
建立轴测图的坐标系，确定物体的位
建立主视图
6
置和方向。
根据轴线和坐标系，绘制轴测图的主
视图。
7
完成轴测图
在主视图的基础上，根据需要添加细 节和注释，完善轴测图。
轴测图常见错误及解决方法
在轴测图的绘制过程中，常会遇到一些错误，以下是解决方法和预防措施：
分类
根据投影方式，轴测图分为等轴测图、斜轴测图和正轴测图。
用途
轴测图广泛应用于工程设计、建筑规划、产品展示等领域，方便沟通和理解。
轴测图的基本原理
轴测图绘制基于三个基本要素：视角、投影规律和比例原理。
基本要素
轴测图由透视主视图和其它辅助视图组成，通过不同的视角来展示物体。
投影规律
轴测图的视角决定了物体的投影方向和大小。
展示各行各业中应用轴测图的 实例，包括产品设计、建筑规 划等。
设计思路及过程
分享设计轴测图时的思考方式 和实际操作步骤。
设计成果展示
展示轴测图设计的优秀成果和 实际应用效果。
结语
通过本课件的学习，总结了轴测图的基本原理和绘制步骤，感谢听众的耐心 聆听，接下来我们进行答疑解惑。
比例原理
轴测图根据实际尺寸与图纸比例的关系确定物体各部分的比例。
CAD绘制轴测图的基本步骤
CAD软件提供了便捷的轴测图绘制工具，以下是基本步骤：
1
CAD软件介绍
了解CAD软件的基本功能和界面布局。
视图设置
2
选择合适的视图样式和比例，确定轴
测图的表达方式。
3
《CAD轴测图画法》课件
轴测图的绘制步骤
确定坐标轴
首先确定三个互相垂直的 坐标轴，通常选择X、Y 、Z轴。
标注尺寸
根据需要标注物体的尺寸 和比例。
绘制基面
在图纸上绘制一个水平面 作为基面，该基面与X、 Y轴相交。
绘制物体
添加细节
根据需要添加物体的细节 ，如孔、槽等。
根据物体的实际形状，沿 基面绘制物体的轮廓。
Part
04
CAD轴测图的常见问题与解 决方案
问题一：如何保证轴测图的准确性？
精确测量
VS
在绘制CAD轴测图时，需要使用精确 的测量工具和绘图软件，确保绘制的 轴测图与实际物体尺寸一致。同时， 在绘制过程中，需要不断进行校准和 修正，以确保轴测图的准确性。
问题一：如何保证轴测图的准确性？
参考原图
轴测图的绘制技巧
选择合适的角度
选择合适的角度进行绘制 ，以便更好地表达物体的 形状和特征。
注意细节
在绘制过程中注意细节的 处理，如线条的粗细、曲 线的平滑度等。
掌握比例
掌握好物体各部分的比例 关系，以便更好地表达物 体的真实形状。
Part
03
CAD轴测图的实例演示
实例一：简单物体的轴测图绘制
总结词：基础入门
详细描述：通过绘制简单的物体，如立方体、圆柱体等，介绍轴测图的基本概念 和绘制方法，为初学者打下基础。
实例二：复杂物体的轴测图绘制
总结词：进阶技巧
详细描述：针对复杂物体，如组合体、曲面体等，介绍如何运用轴测图技巧进行绘制，提高作图效率 。
实例三：组合物体的轴测图绘制
总结词：综合应用
详细描述：通过绘制多个物体的组合体，展示轴测图在实际工程设计中的应用，培养综合运用能力。
CAD轴测图的绘制方法
CAD轴测图的绘制方法CAD轴测图的绘制方法CAD轴测图的绘制方法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50<30。
与Y轴平行的线，极坐标角度应输入150°，如@50<150。
与Z轴平行的线，极坐标角度应输入90°，如@50<90.所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，如下图1。
3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y 方向10－－>X 方向10－－>C闭合，如图2。
怎样用CAD绘制家具衣柜
怎样用CAD绘制家具衣柜
我们经常要给室内平面图中绘制一些家具，那么大家知道怎样用CAD绘制家具衣柜吗?下面是店铺整理的怎样用CAD绘制家具衣柜的方法，希望能给大家解答。
用CAD绘制家具衣柜的方法
1、插入照片至CAD软件中。
2、预先得知原家具的长宽高，然后依照照片中的长度方向画直线，下一步，用缩放工具缩到相对一致的大小。
缩放命令的操作：SC--R--P，即可得到图中效果。
3、由于家具的部件大同小异，所以，拿以前画的配件，直接就用在这件家具上了。
4、cad画家具图的效果图：
5、将来，和工厂木工师傅校对标准的尺寸后，修改就很快啦。
CAD视图设置和轴测图绘制技巧
CAD视图设置和轴测图绘制技巧在使用AE软件进行CAD设计和绘图时，视图设置和轴测图绘制是非常重要的环节。
正确的设置视图和绘制轴测图可以提高设计效率和准确性。
下面将介绍一些CAD视图设置和轴测图绘制的技巧。
首先，我们来看看如何设置CAD的视图。
在AE软件中，我们可以通过一些简单的步骤来进行视图设置。
首先，打开你想要进行设置的图纸。
然后点击菜单栏中的“视图”选项，在下拉菜单中选择“视图设置”。
接下来，弹出一个视图设置对话框，在这里你可以设置图纸的比例尺、视角、视图方向等参数。
根据你的设计需求，可以选择适合的比例尺和视角，以便更好地展示你的设计。
除了基本的视图设置，绘制轴测图也是CAD设计中的重要环节。
轴测图是以三维空间为基础进行绘制的二维图形，可以更直观地展示物体的形状和结构。
在进行轴测图绘制时，有一些技巧可以帮助我们更好地完成任务。
第一条技巧是选择合适的视角。
在绘制轴测图时，我们需要选择合适的视角来展示物体的三维结构。
一般来说，选择45度视角是比较常用的，因为它可以很好地展示物体的长度、宽度和高度。
同时，我们还可以通过调整视角来突出物体的某些细节，让设计更加准确和精确。
第二条技巧是选择合适的线型和填充效果。
在绘制轴测图时，我们可以使用不同的线型和填充效果来表示物体的不同部分。
例如，可以使用实线表示物体的主要轮廓，使用虚线表示物体的隐藏线，使用斜线或网格填充表示物体的表面纹理等。
通过选择合适的线型和填充效果，我们可以更好地区分不同部分，使设计更加清晰和易读。
第三条技巧是使用辅助工具和命令。
在AE软件中，有一些辅助工具和命令可以帮助我们更方便地进行轴测图绘制。
例如，可以使用网格工具来辅助绘制准确的线条和图形，使用对称命令来快速复制和对称物体，使用隐藏命令来隐藏不需要显示的线条等。
通过熟练使用这些辅助工具和命令，我们可以提高绘图的效率和准确性。
第四条技巧是注意细节和比例。
在进行轴测图绘制时，我们需要注意物体的细节和比例。
CAD绘制等轴测图的方式与示范
CAD绘制等轴测图的方式与示范等轴测图是一种通过三维绘图方式将立体物体转化为平面图的方法。
在CAD软件中，我们可以利用其强大的绘图功能轻松地绘制等轴测图。
本文将介绍CAD中绘制等轴测图的方式，并通过示范，帮助读者更好地掌握这一技巧。
首先，在CAD软件中打开一个新的绘图文件。
选择适当的单位和比例，确保绘图与实际物体的比例保持一致。
一般情况下，我们可以选择米、毫米、英尺等单位，并根据实际需要设置比例。
接下来，我们需要绘制物体的基本形状。
以一个长方体为例，我们可以利用CAD软件中的绘图命令绘制长方形底面，并通过拉伸命令将其拉伸成相应的高度。
这样，我们就得到了一个立方体的基本形状。
然后，我们需要将这个立方体转化为等轴测图。
在CAD软件中，有两种常用的等轴测图方式，分别是等角测图和等比例测图。
其中，等角测图是将绘制物体视角设置为45度，并将物体的三个坐标轴等比例缩放；而等比例测图则是将绘制物体视角设置为30度，并将物体的竖直和水平坐标轴等比例缩放，而纵深坐标轴保持不变。
下面，我们以等角测图为例，演示如何在CAD软件中设置等轴测图。
首先，选择视图选项，进入视图设置界面。
在该界面中，我们可以设置视图的角度和缩放比例。
将视图角度设置为45度，并确保坐标轴的比例为1:1。
接下来，选择物体，并选择旋转命令。
通过鼠标拖动，将物体旋转至适当的角度，使其能够显示三个主要面，并且坐标轴等比例缩放。
最后，我们需要添加细节和标注。
利用CAD软件中的绘图命令，我们可以添加细节线条、文字标注等。
这些细节和标注将使得等轴测图更加清晰和易于理解。
通过以上步骤，我们就可以在CAD软件中绘制出一个等轴测图。
虽然本文只以长方体为例进行示范，但同样的原理和方法也适用于其他形状的物体。
在实际使用中，我们可以根据具体需求进行进一步的操作和调整。
例如，可以选择不同的视角和缩放比例，以获得更好的显示效果。
此外，CAD软件还提供了丰富的绘图工具和功能，以便用户根据实际需要进行绘图和设计。
CAD轴测图画法
CAD轴测图画法
传统轴测图的画法
1.草图设置
2.F5切换轴向，变换方向画图。
3.画出了几个大线条后，最好复制粘贴，节省时间。
三维建模
1.转到三维建模空间
2.转到真实模式
3.旋转小控件
4.旋转前视图：旋转-90
5.移动前视图，与俯视图重叠
6.同理将左侧视图移动到位
7.利用面域reg命令围合曲线，再利用拉伸ext产生立体图，以此类推，做
出立体图。
还有一种自己总结的方法，比较简单，比以上两种方法都节省时间。
1.转到三维建模空间
2.转到真实模式
3.旋转小控件
4.旋转前视图：旋转-90
5.移动前视图，与俯视图重叠。
再次要想清楚，想要从展现模型的角度，
一般会是这个角度,看上去就是轴测图
6.同理将左侧视图移动到位
7.确定捕捉开启了外观交点
8.画出纵向的线条，终点捕捉外观交点
依次画出各条纵向线条。
完毕。
CAD怎样绘制衣柜三维图
CAD怎样绘制衣柜三维图
一般室内平面图里面的衣柜都是二维图形，但我们还是可以绘制三维图形的，那么大家知道CAD怎样绘制衣柜三维图吗?下面是店铺整理的CAD怎样绘制衣柜三维图的方法，希望能帮到大家!
CAD绘制衣柜三维图的方法
1.打开cad操作界面，在命令栏输入rec矩形命令，假设绘制一个边长2000乘500 的矩形。
2.在命令行输入面域命令reg,选择矩形，再输入ext拉伸命令，选择矩形回车输入拉伸高度回车。
在视图里面找到三维视图选择东南等轴侧，三维图就出来了。
cad使用面域的方法
1.输入面域命令REG:
2.按回车确认后，选中要进行面域的线条：
3.按回车键确认，即完成面域，所有封闭的线条已连为一条线成为一个整体。
如何使用cad绘制柜子图形
如何使用cad绘制柜子图形
柜子这种图形可以绘制二维图形，也可以绘制三维图形。
接下来就是店铺精心整理的一些关于如何使用cad绘制柜子图形的相关资料，供你参考。
使用cad绘制柜子图形的方法
1. 首先打开AutoCAD2012，然后在图层管理器里面新建一些图层。
2.输入z命令创建一片区域，然后通过定坐标点确定直线，将柜子的大概轮廓绘出。
3.画圆弧，这里也是通过坐标点来定位圆弧位置。
4.画出柜子的一侧之后，镜像到另一侧。
5.将柜门进行图案填充即可完成柜子的绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD画衣柜的轴测图教程
法方1
1.打开CAD2013软件进入主界面。
2.输入命令“DS”，打开“草图设置”，在“捕捉和栅格”里面的“捕捉类型”，勾选“等轴测捕捉”,十字光标变成了切斜30°的。
3.按F8打开正交，按F5切换十字光标的倾斜方向。
先画出一个矩形(衣柜的侧板)，600*2800的尺寸，然后CO复制移动18的距离（18是板厚尺寸），然后画出板厚18的连线。
4.同样的方法，CO复制已经画好的侧板移动1762的距离，成了另外一件侧板，然后单独复制做出一条20的收口。
现在的总宽度成了1800。
5.开始画顶底板，L画直线链接左右侧板.。
先链接底板，然后CO复制，向上分别移动80和2100,2800的距离，同时左边侧板的底板也复制向上移动2100的距离;接着将顶封板的线向下移动100，做出顶封板，然后再F5切换方向，移动600做出顶柜的顶板;再删除剪切掉不见光的线条，另外右边做收口的地方，顶柜的侧板高度降低100。
6.画门板和拉手，选中底板线条，输入等分命令“DIV”，均分成4等分，画出线条,再画出拉手，然后复制。
就完成了
注意事项：保持打开正交，中间变换倾斜角度需要按F5来回切换。
法方2
1.打开CAD2013软件进入主界面。
2.新建图，将画好的平面图复制过来。
3.选择视图工具里的左视或右视等，再根据需要选择西南等轴测图或东南等轴测图等,如有需要可旋转图案。
4.根据需要画好等轴测图后，输入命令“UCS”，输入命令“UCS”，再输入命令“N”，再输入
命令“V”，等轴测图即可生成新建视图（可以放入平面图中）
注意事项：命令:ucs
当前UCS 名称:*世界*
指定UCS 的原点或[面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] :n （新建）
指定新UCS 的原点或[Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] :根据需要输入前面的字母。
