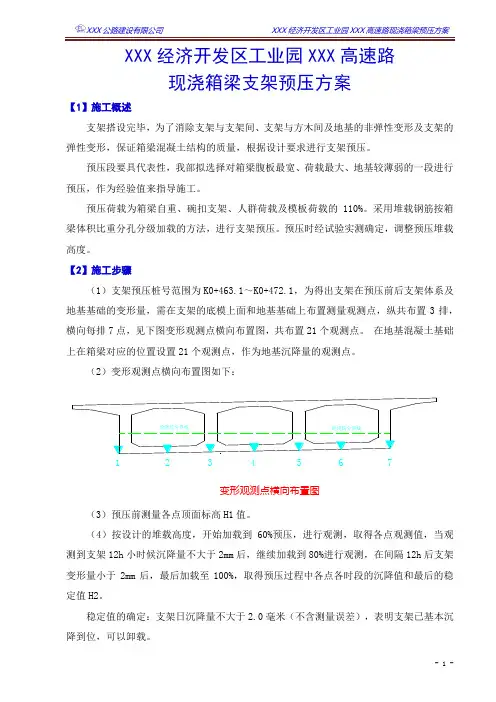

XXX经济开发区工业园XXX高速路现浇箱梁支架预压方案【1】施工概述支架搭设完毕,为了消除支架与支架间、支架与方木间及地基的非弹性变形及支架的弹性变形,保证箱梁混凝土结构的质量,根据设计要求进行支架预压。

预压段要具代表性,我部拟选择对箱梁腹板最宽、荷载最大、地基较薄弱的一段进行预压,作为经验值来指导施工。

预压荷载为箱梁自重、碗扣支架、人群荷载及模板荷载的110%。

采用堆载钢筋按箱梁体积比重分孔分级加载的方法,进行支架预压。

预压时经试验实测确定,调整预压堆载高度。

【2】施工步骤(1)支架预压桩号范围为K0+463.1~K0+472.1,为得出支架在预压前后支架体系及地基基础的变形量,需在支架的底模上面和地基基础上布置测量观测点,纵共布置3排,横向每排7点,见下图变形观测点横向布置图,共布置21个观测点。

在地基混凝土基础上在箱梁对应的位置设置21个观测点,作为地基沉降量的观测点。

(2)变形观测点横向布置图如下:1234567变形观测点横向布置图(3)预压前测量各点顶面标高H1值。

(4)按设计的堆载高度,开始加载到60%预压,进行观测,取得各点观测值,当观测到支架12h小时候沉降量不大于2mm后,继续加载到80%进行观测,在间隔12h后支架变形量小于2mm后,最后加载至100%,取得预压过程中各点各时段的沉降值和最后的稳定值H2。

稳定值的确定:支架日沉降量不大于2.0毫米(不含测量误差),表明支架已基本沉降到位,可以卸载。

(5)预压卸载后测量各点标高H3值。

(6)然后根据测量成果进行资料整理,即:支架弹性变形为:H3-H2支架塑性变形为:H1-H3(7)支架日沉降量不大于2.0毫米,一般预压时间为3-5天,即进行卸载,取得弹性变形数据,用来设置箱梁的预拱度。

预压完成后要根据预压成果通过可调顶托调整支架的标高。

在各预测时段对所观测的各点数据进行收集整理分析,确定箱梁的预拱度。

沉降观测数据记录表见下表:变形观测数据记录表【3】支架预压(1)支撑体系预压是支撑验收的一个重要环节,它是模拟上部结构的施工过程对支撑进行检验,是验证支撑设计是否合理和是否可以交付使用的必要条件。

现浇箱梁支架预压方案

现浇箱梁支架预压方案

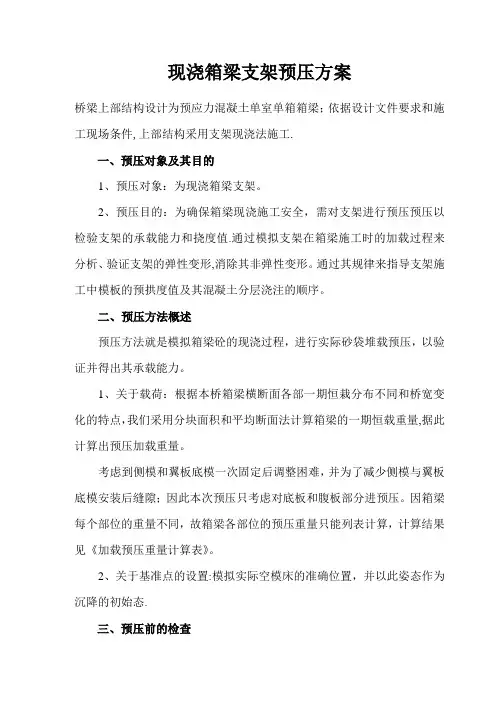

现浇箱梁支架预压方案桥梁上部结构设计为预应力混凝土单室单箱箱梁;依据设计文件要求和施工现场条件,上部结构采用支架现浇法施工.一、预压对象及其目的1、预压对象:为现浇箱梁支架。

2、预压目的:为确保箱梁现浇施工安全,需对支架进行预压预压以检验支架的承载能力和挠度值.通过模拟支架在箱梁施工时的加载过程来分析、验证支架的弹性变形,消除其非弹性变形。

通过其规律来指导支架施工中模板的预拱度值及其混凝土分层浇注的顺序。

二、预压方法概述预压方法就是模拟箱梁砼的现浇过程,进行实际砂袋堆载预压,以验证并得出其承载能力。

1、关于载荷:根据本桥箱梁横断面各部一期恒栽分布不同和桥宽变化的特点,我们采用分块面积和平均断面法计算箱梁的一期恒载重量,据此计算出预压加载重量。

考虑到侧模和翼板底模一次固定后调整困难,并为了减少侧模与翼板底模安装后缝隙;因此本次预压只考虑对底板和腹板部分进预压。

因箱梁每个部位的重量不同,故箱梁各部位的预压重量只能列表计算,计算结果见《加载预压重量计算表》。

2、关于基准点的设置:模拟实际空模床的准确位置,并以此姿态作为沉降的初始态.三、预压前的检查1、检查支架各构件联接是否紧固,金属结构有无变形,检查支架的立柱、横杆连接是否牢固。

2、照明充足,警示明确。

3、即完全模拟浇注状态进行全面检查,只有全面检查合格后方能进行预压工作.四、载荷准备:根据本桥施工条件,拟采用砂袋预压法。

预压重量依设计要求为混凝土自重的120%,预压时应尽量符合混凝土浇筑的顺序。

纵向5m分段,横向分层,从中间向两端逐级加载.其加载过程为:0→60%G→80%G→100%G→120%G在预压前,将梁底各部分放线分块并编号,以确定各荷载分布的位置。

砂子采用人工装袋,吊车吊送。

吊送前先对每一批吊送的砂带进行过磅称量,并记录在案。

砂袋吊送上架后,根据计算的荷载分布情况进行人工堆放。

五、预压前的准备工作:1) 场地要求:在预压范围内无杂物,设置安全圈及告示:闲杂人员等一律不得入内.2)人员组织安排该工作由施工方总调度并负责重物组织及重物的装卸;设备供应方协同完成其它事项;业主督导;并由三方共同成立预压指导小组。
