三相异步电动机检修演示文稿
三相异步电动机检测与维修(课堂PPT)
转子 = 转子铁心 + 转子绕组 + 轴承
08.08.2020
由0.5mm厚,两面涂有绝缘漆 的硅钢片叠成,在其外圆冲有 均匀分布的槽,槽内嵌放转子 绕组,转子铁心装在转轴上.
7
三相异步电机的类型
1、检修前准备
三相异步电 机
同,分为:
鼠笼型异步 电机
绕线型异步 电机
笼型绕组为自行闭合 的对称多相绕组,它由 插入每个转子槽的导
1、检修前准备
n0 f n
N
ei
S
结论：1. 线圈跟着磁铁转→两者转动方向一致
n n 2. 线圈比磁场转得慢
0
异步
08.08.2020
14
三相异步电动机 的工作原理
1、检修前准备
旋转磁场的产生 异步机中,旋转磁场代替了旋转磁极
(•)电流出
Y C
n A 0
Z
B X
iA Im sint
iB Im sint 120
iC
Im sint iA iB
240 iC
Im
t
()电流入
08.08.2020
15
三相异步电动机 的工作原理
1、检修前准备
iA
iC C
iB
A
ZX Y B
Y
t 0
C
08.08.2020
iA iB iC
Im t
A
NZ
B
S
X
合成磁场方向：
向下
16
三相异步电动机 的工作原理
1、检修前准备
iA iB iC
同理分析，可得 其它电流角度下
Im
的磁场方向：
t
n 0 60
三相异步电动机常见故障与检修演示文稿
16
检查及实验的项目
检查
定子绕组的测定
直接电阻的测定
实验
绝缘电阻的测定
17
检修前的检测方法
实验的项目与方法
直接电阻的测定
绝缘电阻的测定
主要检其三相
的直流电阻是否 平衡，要求 误差 不超过平均值4%
〈1〉测量对地绝 缘电阻
〈2〉测量相间绝 缘电阻
一般使用兆欧表
18
运行中的监视与维护
电动机振动情况，传动
2I p sin t 2I p sin(t 120) 2I p sin(t 120)
图2-2定子绕组电流波形
电流为
正时：首进尾出；负时：尾进首出
6
图2-3定子绕组电流产生的旋转磁场
表示电流流进纸面
表示电流流出纸面
ωt=0度时 ωt=120度时 ωt=240度时
iU= 0，iV＜0、iW＞0， IU＞0，IV= 0、iW＜0 IU ＜ 0，iV ＜ 0、IW=0
三相异步电动机常见故障与检 修演示文稿
优选三相异步电动机常见故障 与检修
3
一、三相异步电动机的工作原理 二、三相异步电动机的常见故障 三、三相异步电动机检修
4
一、三相异步电动机的工作原理 基本结构: 定子、转子
5
1、旋转磁场的产生
iA
A
ZX
iB C
Y
B
iC
图2-1定子绕组电流
iA iB iC
20
2、常见机械故障检修
①.轴承故障 ②.转轴故障 ③.机座故障 ④.端盖故障 ⑤.铁心故障 ⑥.风扇故障
21
㈠ 轴承的检修
⑴ 损坏的现象及原因
①轴承的外圈或滚珠破裂，是由于轴承被强力套入转 轴， 造成轴承与轴配合不当而损坏轴承。 ②滚珠、钢圈、夹持器变成蓝色，是由于轴承少油滚珠干磨 引起高温，或加油过多，高速转动时剧烈搅拌发热，或在装 配时轴或轴承座配合不当及安装时轴不对中。 ③滚道有凹痕，由于安装方法不当或皮带拉的太紧所致。 ④轴承滚道内有金属颗粒，主要是金属材料疲劳或有异物侵 入轴承，造成磨损。 ⑤轴承表面锈蚀，水汽、酸碱液侵入轴承内部。
三相异步电动机检修培训课件
W2 U2 V2 U1 V1 W1
路漫漫其悠远
接电源
接电源
1、检修前准备
三相电动机的铭牌数据
3、电压
.电动机在额定运行时
定子绕组上应加的线 电压。
4、电流
.电动机在额定运行时
定子绕组上的线电流
5、功率 与效率
路漫漫其悠远
电动机在额定运行时 轴上输出的机械功率 值。效率就是输出功 率与输入功率的比值
三相异步电动机检修培 训课件
路漫漫其悠远 2020/4/14
三相异步电动机检修
检修前准备
三相异步电动 机检修
电机修理
修试、试验、维护
路漫漫其悠远
1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的名牌数据 三相异步电机修前检测方法
路漫漫其悠远
1、检修前准备
三相异步电机的拆装方法
路漫漫其悠远
（1）万用表及 （1）万用表或 兆欧表法 兆欧表法
（2）电流表法 （2）灯泡检查
；
法
（3）电阻检查 （3）电压表法 法；
（4）短路侦察 器法；
（5）匝间绝缘 试验仪检查 法
（1）滚珠检查 法；
（2）指南针检 查法；
（3）干电池检 查法
1、检修前准备
三相异步电机修前检测方法
实验的项目与方法
1、检修前准备
三相电动机的铭牌数据
6、转速
•由于生产机械对转速的要 求不同，需要生产不同磁极
数的异步电动机，因此有不 同的转速等级。
7、功率 因数
8、绝缘 等级
路漫漫其悠远
因为电动机是电感性负 载，定子相电流比相电 压滞后一个角。cos 就是功率因数。

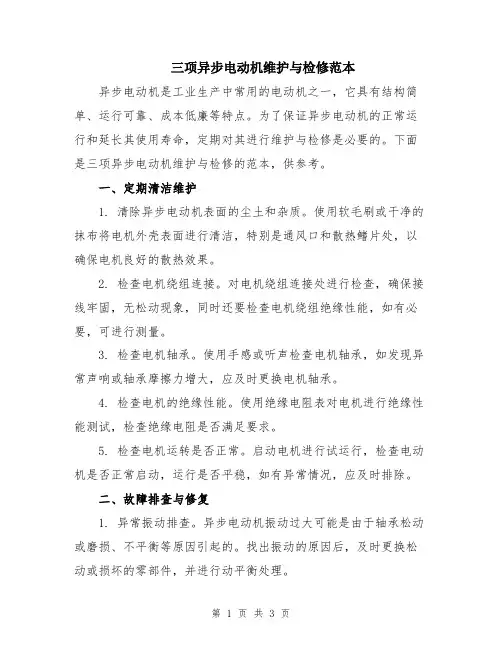

三项异步电动机维护与检修范本
三项异步电动机维护与检修范本异步电动机是工业生产中常用的电动机之一，它具有结构简单、运行可靠、成本低廉等特点。
为了保证异步电动机的正常运行和延长其使用寿命，定期对其进行维护与检修是必要的。
下面是三项异步电动机维护与检修的范本，供参考。
一、定期清洁维护1. 清除异步电动机表面的尘土和杂质。
使用软毛刷或干净的抹布将电机外壳表面进行清洁，特别是通风口和散热鳍片处，以确保电机良好的散热效果。
2. 检查电机绕组连接。
对电机绕组连接处进行检查，确保接线牢固，无松动现象，同时还要检查电机绕组绝缘性能，如有必要，可进行测量。
3. 检查电机轴承。
使用手感或听声检查电机轴承，如发现异常声响或轴承摩擦力增大，应及时更换电机轴承。
4. 检查电机的绝缘性能。
使用绝缘电阻表对电机进行绝缘性能测试，检查绝缘电阻是否满足要求。
5. 检查电机运转是否正常。
启动电机进行试运行，检查电动机是否正常启动，运行是否平稳，如有异常情况，应及时排除。
二、故障排查与修复1. 异常振动排查。
异步电动机振动过大可能是由于轴承松动或磨损、不平衡等原因引起的。
找出振动的原因后，及时更换松动或损坏的零部件，并进行动平衡处理。
2. 过热故障排查。
如果电机运行时出现过热现象，可能是由于电机负荷过重、环境温度过高、通风不良等原因引起的。
要根据具体情况进行调整负荷、加强通风等措施，确保电机正常运行。
3. 电机启动困难排查。
如果电机启动困难或无法启动，可以检查电机起动装置是否正常，电源电压是否稳定等因素，排除故障后进行修复。
4. 电机绕组短路排查。
如果电机绕组发生短路，可能是由于绕组间绝缘破损引起的。
可通过漏电流测试或微电流法检测短路点，然后进行绝缘修复。
三、定期润滑保养1. 合理选择润滑脂。
根据电机工作条件和要求选择合适的润滑脂，并注意润滑脂的使用寿命，定期更换。
2. 定期给电机轴承加注润滑脂。
根据电机使用频率和工作条件，定期给电机轴承加注适量的润滑脂，以保持良好的润滑状态。

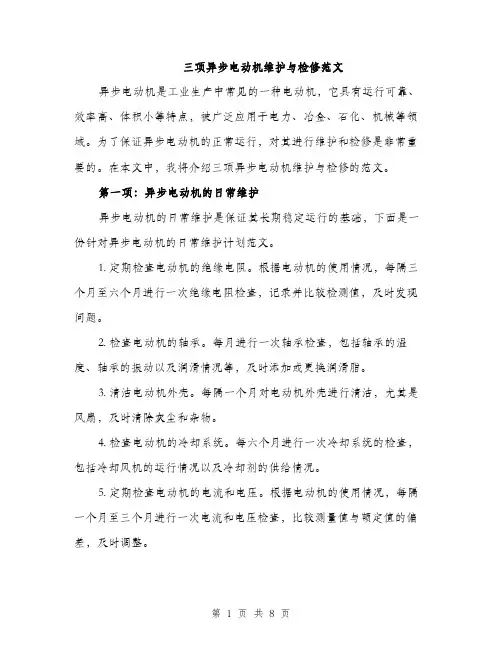

三项异步电动机维护与检修范文(三篇)
三项异步电动机维护与检修范文异步电动机是工业生产中常见的一种电动机，它具有运行可靠、效率高、体积小等特点，被广泛应用于电力、冶金、石化、机械等领域。
为了保证异步电动机的正常运行，对其进行维护和检修是非常重要的。
在本文中，我将介绍三项异步电动机维护与检修的范文。
第一项：异步电动机的日常维护异步电动机的日常维护是保证其长期稳定运行的基础，下面是一份针对异步电动机的日常维护计划范文。
1. 定期检查电动机的绝缘电阻。
根据电动机的使用情况，每隔三个月至六个月进行一次绝缘电阻检查，记录并比较检测值，及时发现问题。
2. 检查电动机的轴承。
每月进行一次轴承检查，包括轴承的温度、轴承的振动以及润滑情况等，及时添加或更换润滑脂。
3. 清洁电动机外壳。
每隔一个月对电动机外壳进行清洁，尤其是风扇，及时清除灰尘和杂物。
4. 检查电动机的冷却系统。
每六个月进行一次冷却系统的检查，包括冷却风机的运行情况以及冷却剂的供给情况。
5. 定期检查电动机的电流和电压。
根据电动机的使用情况，每隔一个月至三个月进行一次电流和电压检查，比较测量值与额定值的偏差，及时调整。
6. 定期进行电动机的试运行。
每隔三个月进行一次电动机的试运行，检查其负载能力以及运行是否正常。
通过定期的日常维护，可以发现和解决电动机存在的问题，保证其稳定运行。
第二项：异步电动机的故障排除当异步电动机发生故障时，需要及时进行排除，以避免影响正常生产。
下面是一份针对异步电动机的故障排除计划范文。
1. 检查电动机是否有异味或烟雾。
如果出现异味或烟雾，立即停止电动机运行，并检查电动机的绝缘状况。
2. 检查电动机是否有异常噪音。
如果有异常噪音，需要进行轴承的检查和润滑。
3. 检查电动机的绝缘状况。
使用绝缘电阻测试仪检查电动机的绝缘电阻值，如果低于标准值，则需要修复绝缘。
4. 检查电动机的定子绕组。
使用绝缘电阻测试仪测量电动机定子绕组的绝缘电阻值，如果低于标准值，则需重新绕制定子。
三相异步电动机常见故障分析与排除ppt课件
电机班技术培训
.
1
三相异步电动机常见故障分析
三相异步电动机是电厂应用最广、使用最多的大功率 电器设备，科学合理地对其进行维护和管理，使之经常性 地处于正常可用的技术状态，有着至关重要的意义。而要 及时发现故障、解决故障的前提，则是对故障根源的深入 了解。作为事例，对三相异步电动机常见故障根源作一简 单的分析。
L1 U
W
V
L2 L3 L3断路
当电动机正在运行，由于某种原因，有一相断路（如W相绕组在L3处断开）， 则W相绕组中就无电流，U、V两相绕组成为串联关系，接在380V线电压上， 这时两个绕组中流过同一电流，这就是缺陷运行。此时电动机仍可继续运转， 但工作的两相绕组中，每相两端电压只有190V（正常工作时相电压220V）. 由于相电压降低，旋转磁通也相应降低.。但是负载不变，电动机的输 5
故障现象一：电动操作自动开关，触头不能闭合。
原因分析：①电磁铁拉杆行程不够；②电动机操作定位开关失灵；
③控制器中整流管或电容器损坏。
故障现象二：手动操作自动开关，触头不能闭合。
原因分析：①失压脱扣器无电压或线圈烧坏；②贮能弹簧变形或
断裂，导致闭合力减小或不闭合；③反作用弹簧力过大；④机构
不能复位脱扣。
从主电路来看，若熔断器烧断时电源缺少一项或主接触器触头接触不良， 都将使电动机接通断相电源。 运转着的三相异步电动机有一相断电时，并不停车。由于一般来说，三相异步 电动机断相运行时只能承担额定负载的(60～70)％，所以若热继电器失灵或整 定不准，电动机将在断相过载运行，时间稍长将使电动机发热严重。断相运行 故障表现为定子三相电流严重不平衡，运行声音异常，电动机显得没有“力 气”；电动机停车后再接通电源时，不能启动并发出嗡嗡声。
三项异步电动机维护与检修范本
三项异步电动机维护与检修范本异步电动机是工业生产中常用的电动机之一，它具有结构简单、运行可靠、成本低廉等特点。
为了保证异步电动机的正常运行和延长其使用寿命，定期对其进行维护与检修是必要的。
下面是三项异步电动机维护与检修的范本，供参考。
一、定期清洁维护1. 清除异步电动机表面的尘土和杂质。
使用软毛刷或干净的抹布将电机外壳表面进行清洁，特别是通风口和散热鳍片处，以确保电机良好的散热效果。
2. 检查电机绕组连接。
对电机绕组连接处进行检查，确保接线牢固，无松动现象，同时还要检查电机绕组绝缘性能，如有必要，可进行测量。
3. 检查电机轴承。
使用手感或听声检查电机轴承，如发现异常声响或轴承摩擦力增大，应及时更换电机轴承。
4. 检查电机的绝缘性能。
使用绝缘电阻表对电机进行绝缘性能测试，检查绝缘电阻是否满足要求。
5. 检查电机运转是否正常。
启动电机进行试运行，检查电动机是否正常启动，运行是否平稳，如有异常情况，应及时排除。
二、故障排查与修复1. 异常振动排查。
异步电动机振动过大可能是由于轴承松动或磨损、不平衡等原因引起的。
找出振动的原因后，及时更换松动或损坏的零部件，并进行动平衡处理。
2. 过热故障排查。
如果电机运行时出现过热现象，可能是由于电机负荷过重、环境温度过高、通风不良等原因引起的。
要根据具体情况进行调整负荷、加强通风等措施，确保电机正常运行。
3. 电机启动困难排查。
如果电机启动困难或无法启动，可以检查电机起动装置是否正常，电源电压是否稳定等因素，排除故障后进行修复。
4. 电机绕组短路排查。
如果电机绕组发生短路，可能是由于绕组间绝缘破损引起的。
可通过漏电流测试或微电流法检测短路点，然后进行绝缘修复。
三、定期润滑保养1. 合理选择润滑脂。
根据电机工作条件和要求选择合适的润滑脂，并注意润滑脂的使用寿命，定期更换。
2. 定期给电机轴承加注润滑脂。
根据电机使用频率和工作条件，定期给电机轴承加注适量的润滑脂，以保持良好的润滑状态。
三相异步电动机检修ppt课件
三相异步电动 机检修
检修前准备 电机修理
修试、试验、维护
2019/11/25
三项异步电机维修
1
学习子情境1:检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的工作原理 三相异步电机的转矩与机械特性
三相异步电机的名牌数据
三相异步电机修前检测方法
2019/11/25
三项异步电机维修
t 0
2019/11/25
C
B
S
X
三项异步电机维修
iB iC
t
合成磁场方向：
向下
16
三相异步电动机 的工作原理
1、检修前准备
iA iB iC
同理分析，可得 其它电流角度下
Im
的磁场方向：
t
n 0 60
A
Y
Z
N
CS
B
X
t60
2019/11/25
n0
A
Y
Z
C
B
X
t120
三项异步电机维修
三项异步电机维修
9
三相异步电机 的工作原理
定子三相对称绕组通入三相对称 电流产生旋转磁场
转子导条切割定子旋转磁场产生 感应电动势、感应电流
1、检修前准备
载流的转子导体在磁场中受到 电磁力的作用，产生电磁转矩, 驱动转子旋转,实现了电能向 机械能的转换。
2019/11/25
三项异步电机维修
n0
60f p
(转/分）
每个电流周期
同步转速 n 0
极对数 磁场转过的空间角度 (f 50H)z
p 1
360 3000(转/分）
三相异步电动机机械故障检修ppt课件
通常滚动轴承的代号是用四位数字表示 根据滚动轴承的代号判断轴承内径 第一、二位数 ：代表轴承内径
代 号 数 字 <04 时 ， 有 00 、 01 、 02 、 03 四 组 ， 分 别 表 示 轴 承 内 径 =10，12，15，17mm，代号数字为04～99时，代号的数字乘以5， 即为轴承的内径尺寸（mm）。 例如，型号是0302的轴承，表示向心球轴承 ，中窄系列，轴承直径 为15mm。 型号是0308的轴承，表示向心球轴承 ，中窄系列，轴承直径为 8×5=40mm。
皮带松紧度
• 松：皮带滑动导致振动和发热 • 紧：轴承摩擦增加，增加能耗，降低可靠性
12 12
轴不对中的影响—热像图
0
电机和连轴器
对中
105° F
1,000/inch out 角不对中
62° F 30,000 out 平行 10,000/inch out 角
13 13
1. 对转轴的要求
（1）轴的中心线应为直线，没有弯曲。 （2）轴径与轴枢表面应平滑，没有凹坑、波纹、刮痕。 （3）键槽的工作表面应平滑、垂直、没有裂痕和毛角。
③滚道有凹痕，由于安装方法不当或皮带拉的太紧所致。
④轴承滚道内有金属颗粒，主要是金属材料疲劳或有异物侵 入轴承，造成磨损。
⑤轴承表面锈蚀，水汽、酸碱液侵入轴承内部。
2 2
⑵、检查的方法
Ⅰ: 听声音检查
用螺丝刀顶在电动机的外轴承盖上，仔细听电动机运
转的声音，通过轴承滚动所发出的声音来判断轴承故障。
9 9
⑷、轴承的清洗及加油
① 轴承清洗过程 如下图所示，先刮去钢珠表面的废油；用棉布擦去残余的 废油；然后把轴承浸在汽油里，用毛刷洗刷钢珠；再把轴 承放在干净的汽油里漂洗干净；最后把轴承放在纸上使汽 油挥发干。
8.14 三相异步电动机常见故障检修_图解电工技术速学速用_[共6页]
![8.14 三相异步电动机常见故障检修_图解电工技术速学速用_[共6页]](https://img.taocdn.com/s3/m/8e5370b7ddccda38366baf4d.png)
电子电工经典畅销图书专辑图解电工技术速学速用图8-20 电动机缺相运行电流变化图5．电动机轴承损坏电动机的轴承质量差、轴承缺油、轴承损坏，都会造成电动机在运行中出现不正常的声音，轴承发热，电动机产生振动，严重时会引起定子与转子相互摩擦。
8.14三相异步电动机常见故障检修1．电动机不能启动，且无任何声响故障可能原因：（1）电源没电。
（2）熔丝熔断数相。
（3）电源线断线或有接触不良处。
（4）按钮开关或启动装置卡死或控制线路接触不良。
（5）过载保护装置动作。
检修方法与技巧：（1）用低压试电笔测量三相电源是否有电，如无电压，则应先接通电源。
（2）用低压试电笔测该配电启动设备的保险下桩头，检查是否三相都带电，如果保险丝熔断，要更换同样规格的保险丝。
测量时要注意细心观察，看试电笔对每一相保险下桩头带电的亮度是否一致，以防感应电造成错误判断。
（3）检查线路有无接触不良处，找出故障后应重新将线头刮净接好。
（4）检查机械吸合动作装置是否灵活，如卡死要重新进行装配并在某些地方加润滑油，然后断开电源用万用表检查开关、按钮，看常开触点是否能按下闭合，常闭触点是否能复位接通，以及启动设备、电机绕组接触处是否接触良好。
（5）检查过载保护调整的电流与电动机额定电流配合是否合适，如不合适，则应调整好再复位热继电器动作机构。
2．电动机不能启动，且有开关动作声或电机嗡嗡声故障可能原因：（1）电源线路有一相断线。
8第章电动机及应用（2）熔丝熔断一相。
（3）星形接法绕组的电动机有一相断线处；三角形接法绕组的电动机有一相或两相断线处。
（4）电源电压过低。
（5）将三角形误接成星形，电动机内部首尾线接错。
（6）定子与转子相摩擦。
（7）负载机械卡死。
（8）电机轴承损坏卡死或润滑油脂过多、过硬。
检修方法与技巧：（1）用低压试电笔检查电源是否缺相，如缺相应找出断相点修复供电。
（2）用低压试电笔测电动机配电设备的保险下桩头是否有一相熔断（注意排除感应电），如熔断则应更换。
三相异步电机故障分析与维护幻灯片PPT
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸 • 定期大修的主要
内容 • 定期小修
（6）卸下后 端盖
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 19
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸
• 定期大修的主要 内容
• 定（机期抽7小）轴修抽子出时转应子两，人对操于作大，中不型应电划
（4）电源检查 一般要求电源 波动电压不超过，否则应改善 电源电压后再投入。
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 7
电机拖动及控制
• 常规维护主要包括运行监视及现场异常的分析处理，基本装卸 方法及常规维修技术。
• 起动检查及运行维护 ——起动准备 ——起动监视 ——运行监视
（5）当多台电动机由同一台变 压器供电时，尽量不要同时起 动，在必须首先满足工艺起动 顺序要求的情况下，最好是从 大到小逐台起动。
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 10
电机拖动及控制
• 常规维护主要包括运行监视及现场异常的分析处理，基本装卸 方法及常规维修技术。
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸 • 定期大修的主要
内容 • 定期小修
（3）卸下风罩
四川机电职业技术学院 .电子电气工程系
2021/5/18
第6章 三相异步电机故障分析与维修 16
电机拖动及控制
三相异步电动机的定期维修
• 异步电动机拆卸 • 定期大修的主要
最新三相异步电动机故障及处理ppt课件
七、电动机空载电流平衡，但数值大
• 1．故障原因
• ①修复时，定子绕组匝数减少过多； • ②电源电压过高； • ③Y接电动机误接为Δ； • ④电机装配中，转子装反，使定子铁芯未对齐，有效长
度减短； • ⑤气隙过大或不均匀； • ⑥大修拆除旧绕组时，使用热拆法不当，使铁芯烧损。
七、电动机空载电流平衡，但数值大
三相异步电动机故障及处理ppt 课件
• 三相异步电动机应用广泛，但通过 长期运行后，会发生各种故障，及 时判断故障原因，进行相应处理， 是防止故障扩大，保证设备正常运 行的一项重要的工作。
• 三相异步电动机常见故障及相应的 处理措施有以下几点：
四、电动机起动困难，额定负载时， 电动机转速低于额定转速较多
• 1．故障原因
• ①电源电压过低； • ②三角形接法电机误接为Y； • ③笼型转子开焊或断裂； • ④定转子局部线圈错接、接反； • ⑤修复电机绕组时增加匝数过多； • ⑥电机过载。
四、电动机起动困难，额定负载时， 电动机转速低于额定转速较多
• 2．故障排除
• ①测量电源电压，设法改善； • ②纠正接法； • ③检查开焊和断点并修复； • ④查出误接处，予以改正； • ⑤恢复正确匝数； • ⑥减载。
• ①按规定加润滑脂（容积的1/3-2/3）； • ②更换清洁的润滑滑脂； • ③过松可用粘结剂修复，过紧应车，磨轴颈或端盖内
三相异步电动机的检修(二)
检测方法： 首先将三相绕组任意连接，然后将万用 表旋转至“mA”档，两笔分别与绕组并 联后的两个端点连接。转动转子，如指 针往返摆动，则说明三相绕组的首尾端 接错
修理方法：
知道绕组首尾接错后，可将 定子绕组的连接线拆开，调 整方向重新接好后焊牢即可
转子绕组故障检修
故障原因
转子材料或制造质量不佳
定子绕组故障检修
5、绕组接错故障
检测方法： 将电动机转子抽出，在定子绕组内通入 三相低压交流电源，用一个钢球放入电 动机的铁心内，如果钢球能沿定子内腔 旋转，表明绕组接线正确，若钢球被吸 引住不动，则说明绕组接线错误
修理方法：
知道绕组接线有误后，可将 定子绕组的连接线拆开，按 照接线图重新接好后焊牢即 可
将绕组包扎好，涂上绝缘漆烘干 接地处发生在两头碰触端盖，则可用绝 缘物衬在端盖上 更换部分接地绕组
修理方法：
定子绕组故障检修
3、绕组短路故障
检测方法： 观察法：仔细观察绕组有无烧坏的痕迹和 有无浓厚的焦味 测量法：用电压表测量每个极向绕组两端的
电压，如读数较小，则说明有短路线圈存在
电阻法：用电桥或万用表分别测量各相绕 组的直流电阻，电阻值小的为短路相
7、绕组首尾端接错
定子绕组故障检修
1、绕组受潮、绝缘电阻偏低
电动机长期停用或贮存，受周围的潮湿空气、 雨水、腐蚀性气体及油污等侵入， 使绕组表面吸附一层导电物质，导致绝缘电 阻降低
原因：
修理方法：
干燥处理，然后进行一次侵漆和烘干
定子绕组故障检修
2、绕组接地故障
检测方法： 把各相绕组的线端连接片拆开，逐相 检查是否有接地处，用测电笔通电电 动机外壳，如果测电笔的氖灯发亮， 则说明绕组有接地处
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的工作原理
1、检修前准备
旋转磁场的旋转方向：取决于三相电流的相
序。
iA iB iC
Im
iA iC iB
Im
t
t
n0
n0
改变电机的旋转方向：换接其中两相
三相异步电动机 的工作原理
1、检修前准备
旋转磁场的转速 一个电大流小周期，旋转磁场在空间转过360°则
同步转速（旋转磁场的速度）为
Im
iA iB iC
拆卸风罩和 风叶
拆卸轴承盖和 端盖
抽出转子
装配方法
1、检修前准备
三相异步电动机拆卸与装配工艺过程正好是相 反的。
装配步骤
安装转子
安装轴承盖 和端盖
安装风罩和 风叶
安装皮带轮或 轴承
安装端接线
三相异步电机的结构
1、检修前准备
异步电动机基本结构: 定子、转子
三相异步电机的结构
1、检修前准备
定子
= 定子铁心 + 定子绕组 + 机座
A Y'
C'
N
X' S
•
B'
N
•
Z
A'
Z'
•
B
•
SX
C Y
极对数 p 2
三相异步电动机 的工作原理
1、检修前准备
极对数和转速的关系
Y' C'
A Z
N •B
•
30
CS'
A
n0
NZ •
X' S
•
B'
•N
S
X C
X' •
• ZN'
•X
SC
Z'
A'
Y t 0
Im
iA
A'
itHale Waihona Puke 6iC0 t60f n0 p
1、检修前准备
iA
iC C
iB
A
ZX Y B
Y
t 0
C
iA iB iC
Im t
A
NZ
B
S
X
合成磁场方向：
向下
三相异步电动机 的工作原理
1、检修前准备
iA iB iC
同理分析，可得 其它电流角度下
Im
的磁场方向：
t
n 0 60
A
Y
Z
N
CS
B
X
t60
n0
A
Y
Z
C
B
X
t120
n0
A
Y
Z
C
B
X
t180
三相异步电动机
n n 2. 线圈比磁场转得慢
0
异步
三相异步电动机 的工作原理
1、检修前准备
旋转磁场的产生 异步机中,旋转磁场代替了旋转磁极
(•)电流出
Y C
n A 0
Z
B X
iA Im sint
iB Im sint 120
iC
Im sint iA iB
240 iC
Im
t
()电流入
三相异步电动机 的工作原理
1、检修前准备
电磁转矩 T 是三相异步电动机最重要的物理量之一，机械 特性是电动机的主要特性。对电动机进行分析往往离不开 这两方面内容。
一、转矩公式
异步电动机的转矩是由旋转磁场每磁极的磁通 与 转子电流I2相互作用产生的。它应与电磁功率成正 比，因而与转子的功率因数有关。于是
T I 2 c2 o K T s I 2 c2 os
电动机磁路的一部分由0.5mm厚, 两面涂有绝缘漆的硅钢片叠成,在 其内部冲有均匀分布的槽,槽内嵌 放三相对称绕组.
转子 = 转子铁心 + 转子绕组 + 轴承
由0.5mm厚,两面涂有绝缘漆 的硅钢片叠成,在其外圆冲有 均匀分布的槽,槽内嵌放转子 绕组,转子铁心装在转轴上.
三相异步电机的类型
1、检修前准备
S
三相异步电动机 的工作原理
1、检修前准备
磁极旋转
导线切割磁力线产生感应电动势
（右手定则）
eBlv
磁感应强度 导线长 切割速度
闭合导线产生电流 i
通电导线在磁场中受力 n 0 f
f Bli
n
（左手定则）
N
ei
S
三相异步电动机 的工作原理
1、检修前准备
n0 f n
N
ei
S
结论：1. 线圈跟着磁铁转→两者转动方向一致
极对数（P）的 • 将每相改绕变组分成两段，按右下图放入定
子槽内。形成的磁场则是两对磁极。
iA
A
X A'
Z' X'
iC
C
C' Z
Y' B'
Y
B
iB
Y' C'
A
Z'
B
X'
X
B'
C
Z A' Y
三相异步电动机
的工作原理
1、检修前准备
iA
A
X A'
Z' X'
iC
C' Z
C
Y' B'
Y
B
iB
I m iA iB iC t
三相异步电机 的工作原理
1、检修前准备
三相定子绕组：产生旋 转磁场
转子：在旋转磁场作 用下， 产生感应电动势 或电流。
定子绕组 （三相）
A
Y
定子
Z
线绕式 鼠笼式
转子 C 鼠笼转子
B X
机座
三相异步电动机 的工作原理
1、检修前准备
先来看一下异步电动机的基本原理 磁铁
n0 f
n
N
ei
闭合 线圈
4.4E14 f1N14.4U4 1 f1N1U1
及
I2R 2 2 s(2 s E0 X 2)0 2s(4.R 42 2f 4 1N X 2 2 2) 且
cos2
R2 R22(sX20)2
三相异步电动机 转矩与机械特性
1、检修前准备
则转矩公式可表示
为 转矩还与定子的相电 U1的平方成正比。电 源电压的变动对转矩 的影响很大
n0 60f
(转/分）
t
A YN Z
CSB X
n 0 60
A
Y
Z
N
CS
B
X
A YN Z
CSB X
三相异步电动机
的工作原理
极对数（P）的概
念
iA
A
1、检修前准备
A
Y NZ
ZX
iC C
Y B
C
B
S
X
iB
此种接法下，合成磁场只有一对磁极，则极对数为1。
即： p 1
三相异步电动机
的工作原理
1、检修前准备
三相异步电动机检修演示文稿
检修前准备
三相异步电机的拆装方法 三相电机结构、类型
三相异步电机的工作原理 三相异步电机的转矩与机械特性
三相异步电机的名牌数据
三相异步电机修前检测方法
三相异步电机的拆装方法 1、检修前准备
拆卸方法
三相异步电机的拆装方法 1、检修前准备
拆卸步骤
拆开端接头
拆卸皮带 轮或轴器
过三个电刷与外部连通.
三相异步电机的类型
鼠笼式转子结构示意图
1、检修前准备
三相异步电机 的工作原理
定子三相对称绕组通 入三相对称电流产生 旋转磁场
转子导条切割定子旋 转磁场产生感应电动 势、感应电流
1、检修前准备
载流的转子导体在 磁场中受到电磁力 的作用，产生电磁 转矩,驱动转子旋转, 实现了电能向机械 能的转换。
(转/分）
三相异步电动机的工作原理 1、检修前准备
三相异步电动机的同步转速
60f n0 p
(转/分）
每个电流周期
同步转速 n 0
极对数 磁场转过的空间角度 (f 50H)z
p 1
360
3000(转/分）
p2
p3
180 120
1500(转/分） 1000(转/分）
三相异步电动机 转矩与机械特性
三相异步电 机
同,分为:
鼠笼型异步 电机
绕线型异步 电机
笼型绕组为自行闭合 的对称多相绕组,它由 插入每个转子槽的导
条和两端的环形端环 构成,一根导条代表一 相,如果去掉铁心,整个 绕组外形就像个圆笼
根据电机转子绕组形状不
绕线型转子铁心槽内用 绝缘导线组成三相绕组, 绕组的三个出线端接到 三个滑环上,而滑环固定 在转子轴上,三个滑环彼 此绝缘,与轴也绝缘,通
