几种常见应急照明配电设计
几种常见的应急照明配电设计
几种常见的应急照明配电设计【摘要】随着社会的不断发展，高楼大厦可以说是琳琅满目，所以对建筑的电气设计也有了进一步的要求，尤其对应急照明更加严格了。
本文中列举了几种个人认为比较合理的应急照明的设计方法。
【关键词】应急照明双电源蓄电池先说一下相对比较简单的设计方法：一、单电源+蓄电池；配电系统如图所示，图中的线路也可以表示为普通照明配电箱的专用回路，具体的接线又可以分为三种：（1）应急照明灯平时不亮，火灾时断电后自动点亮，灯具可以直接挂墙安装，一般距地2.5米。
这是最简单的一种设计方法。
（2）平时可对应急照明灯的开、关进行控制，可为单联开关，也可以为声光控开关。
火灾时断电后不论开关处于何种位置，应急照明灯自动点亮；（3）应急照明灯平时常亮，火灾时断电后自动点亮。
特点：这种形式的配电箱由单回路电源供电，应急照明灯具、疏散指示灯自带蓄电池，火灾确认后切除配电箱的进线电源，此种类型的建筑物多不设火灾自动报警系统，可以采取人工切除的办法，（若设置了火灾自动报警系统应在相应位置增加分励脱扣）所以配电箱内的断路器不带分励脱扣，灯具内蓄电池放电自动点亮。
在外电正常供电的情况下，这三种接法的应急照明灯具的蓄电池都处于浮充电状态，由于每个应急照明灯具都自带蓄电池，灯具比较分散，这就给日常的管理和维护带来了不便，所以这种配电形式只适用于小型建筑。
二、双电源配电系统如图2所示，具体接线可以分为两种：这种形式多用于大中型建筑，在每层（或每三、四层）设置一个应急照明配电箱，由双回路电源供电，当一路电源出现故障时另一路电源能充当备用电源。
且应急照明支路的断路器带分励脱扣，火灾时切断非保证电源，同时强启应急灯。
（1）平时应急照明灯常亮，火灾时仍然处于常亮状态；（2）平时可对应急照明灯的开、关进行控制，（可以为延时开关或普通开关）火灾时应急照明灯能自动点亮。
缺点是每盏应急灯都需要自带蓄电池，并且分布比较分散，给维修带来很多不便。
三、单电源+EPS这种形式多适用于大中型的设有火灾自动报警系统的建筑，在每层（或每三、四层）设置一个应急照明配电箱，由单回路电源（可以是220V，也可以为380V）供电，火灾时切除应急照明配电箱的进线电源，应急照明灯具不带蓄电池。
应急照明的设计规范
9.2.1高层建筑的下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需吸持工作的其它房间。
观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集的场所。
公共建筑内的疏散走道和居住建筑内走道长度超过20M的内走道。
9.2.2疏散用的应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、电话总机房以及发生火灾时仍需坚待工作的其它房间的应急照明，仍应保证正常照刚的照度。
9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光硫散指示标志。
9.2.4疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口的顶部，疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00M以下的墙面上。
走道疏散标志灯的间距不应大于20M。
9.2.5应急照明灯和灯光疏散指示标志。
应设玻璃或其它不燃烧材利制作的保护罩。
9.2.6应急照明和疏散指示标志。
可采用蓄电池作备用电源，且连续供电时间不应少于20MIN，高度超过100M的高层建筑连续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起普通重视。
因为它是在紧急情况下，保障人的生命安全，并保证安全地撤离危险场所。
同时可进行必要的操作，以有效地制止灾害或故障蔓延的必要设施。
国际照明委员会（CIE）和不少国家都制定了相应的规范和法规。
例如有：建筑物的内部的安全照明指南[（CIE）81-49号技术文件]；安全照明[U. S. A.(NEC)87-700(美国电气法规)]；事故、疏散和警卫照明[原苏联CHNn11-4-79 (照明设计规范)]；安全照明[日本《照明手册》1978]......，我国亦有相应规范、标准：消防安全标志GB13495-92消防安全标志设置要求GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92节录：第3. 4. 5条在标志远离指示文物时，必须联用方向辅助标志。
普通照明、应急照明、事故照明系统的9种设计方案
普通照明、应急照明、事故照明系统的9种设计方案一.照明系统设计一般原则1.照明负荷应根据其中断供电可能造成的影响及损失，合理地确定负荷等级，并应根据照明的类别，结合电力供电方式统一考虑，正确选择照明配电系统的方案。
2.正常照明电源宜与电力负荷合用变压器，但不宜与较大冲击性电力负荷合用。
如必须合用时，应由专用馈电线供电，并校核电压波动值。
对于照明容量较大而又集中的场所，如果电压波动或偏差过大，严重影响照明质量或灯泡寿命，可装设照明专用变压器或调压装3. 备用照明（供继续和暂时继续工作的照明）应由两路电源或两回线路供电。
二. 照明系统设计9种方案说明1.供电方式：一台变压器。
照明与电力负荷在母线上分开供电，疏散照明线路与正常照明线路分开。
2.供电方式：一台变压器及一路备用电源。
照明与电力负荷在母线上分开供电，暂时继续工作用的备用照明可由备用电源供电。
3.供电方式：一台变压器及蓄电池组。
照明与电力负荷在母线上分开供电，暂时继续工作用的备用照明可由蓄电池组供电。
4.供电方式：两台变压器。
照明与电力负荷在母线上分开供电，正常照明和应急照明由不同变压器供电。
5.供电方式：变压器（一台）-干线。
对外无低压联络线时，正常照明电源接自干线总断路器之前。
6.供电方式：变压器（两台）-干线。
两段干线间设联络断路器，照明电源接自变压器低压总开关的后侧，当一台变压器停电时，通过联络开关接到另一段干线上。
7.供电方式：由外部线路供电。
适用于不设变电所的重要或较大的建筑物，几个建筑物的正常照明可共用一路电源线，但每个建筑物进线处应装带保护的总断路器。
8.供电方式：由外部线路供电。
适用于次要的或较小的建筑物，照明接于电力配电箱总断路器前。
9.供电方式：低压供电（多层建筑）。
在多层建筑物内，一般采用干线式供电，总配电箱装在底层。

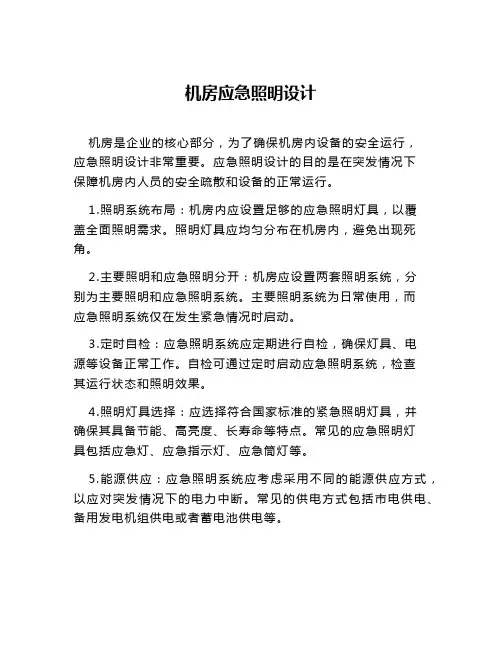

机房应急照明设计
机房应急照明设计机房是企业的核心部分，为了确保机房内设备的安全运行，应急照明设计非常重要。
应急照明设计的目的是在突发情况下保障机房内人员的安全疏散和设备的正常运行。
1.照明系统布局：机房内应设置足够的应急照明灯具，以覆盖全面照明需求。
照明灯具应均匀分布在机房内，避免出现死角。
2.主要照明和应急照明分开：机房应设置两套照明系统，分别为主要照明和应急照明系统。
主要照明系统为日常使用，而应急照明系统仅在发生紧急情况时启动。
3.定时自检：应急照明系统应定期进行自检，确保灯具、电源等设备正常工作。
自检可通过定时启动应急照明系统，检查其运行状态和照明效果。
4.照明灯具选择：应选择符合国家标准的紧急照明灯具，并确保其具备节能、高亮度、长寿命等特点。
常见的应急照明灯具包括应急灯、应急指示灯、应急筒灯等。
5.能源供应：应急照明系统应考虑采用不同的能源供应方式，以应对突发情况下的电力中断。
常见的供电方式包括市电供电、备用发电机组供电或者蓄电池供电等。
6.自动切换：机房应急照明系统应具备自动切换功能，当主要电源故障时，能够自动切换到备用电源，保障照明系统的正常运行。
7.明确标识：应急照明系统中的灯具和照明设备应有清晰的标识和指示标志，以便人员在紧急情况下能够方便找到照明设备和疏散出口。
8.独立回路：应急照明系统的电路应与主要照明系统相独立，以防止主要电源故障时影响应急照明系统的供电。
9.照明布线：应急照明系统的布线应符合相关的安全电气规范。
线路应保持良好绝缘和可靠接地，避免发生火灾、漏电等安全事故。
10.告警报警：应急照明系统应与火灾报警系统或其他安全监控系统相连接，以便在发生紧急情况时及时发出警报和求救信号。
应急疏散照明系统设计要点
应急疏散照明系统设计要点应急疏散照明系统在建筑物中起到至关重要的作用，为人员提供在紧急情况下的照明和疏散指引。
1. 应急疏散照明的系统选择根据建筑物的大小、使用场所和应急疏散要求的不同，可以选择不同类型的应急疏散照明系统。
常见的系统选择包括自感应照明系统、集中式应急照明系统和分散式应急照明系统。
自感应照明系统适用于小型建筑物或局部照明需求，集中式应急照明系统适用于大型建筑物或需要集中控制的场所，分散式应急照明系统则适用于分散布置的建筑物。
2. 应急疏散照明的电源形式及后备电源（EPS）的持续供电时间应急疏散照明系统的电源形式可以选择为市电供电或EPS（Emergency Power Supply，后备电源）供电。
EPS可以采用蓄电池、发电机组等方式提供照明系统的电力支持。
后备电源（EPS）的持续供电时间一般根据标准规定为不少于90分钟，以确保在紧急情况下有足够的照明时间供人员疏散。
3. 应急疏散照明灯具的选型要求应急疏散照明灯具的选型要求包括以下几个方面：-具备防尘、防水、防腐蚀等特性，适用于建筑物内、外各种环境。
-高亮度、宽视角的LED灯具，以确保照明效果良好，方便人员辨识和疏散。
-选用符合国家标准的绿色或白绿色灯光，以提高人员对疏散指示的辨识度。
-具备符合国家标准的自动或手动测试功能，确保照明灯具的正常工作。
4. 典型场所的应急疏散照明照度要求不同场所的应急疏散照明照度要求有所不同，一般参考以下标准：-室内通道和过道：照度要求不低于1 lx。
-室内大厅和广场：照度要求不低于5 lx。
-室外区域：照度要求不低于10 lx。
5. 应急疏散照明的控制要求及切换时间对于属于千人员密集场所的建筑物，应急疏散照明系统的控制要求和切换时间较为严格。
系统应具备手动和自动切换功能，当市电故障时能够立即切换到后备电源供电。
在发生紧急情况时，照明系统应能够在10秒内达到80%的亮度，切换至后备电源供电，以保证人员安全疏散。
应急照明的供电与控制方式
应急照明的供电与控制方式应急照明是在突发情况下照明设备的供电和控制方式。
在紧急情况下，应急照明的供电和控制方式至关重要。
下面将介绍应急照明的供电方式和控制方式。
一、应急照明的供电方式1.储能式供电方式：储能式应急照明是通过储存电能的方式供电，常见的储能设备主要有蓄电池和超级电容器。
当正常供电中断时，储能设备能够及时将积累的电能释放出来，维持照明设备正常运行。
这种供电方式具有反应时间短、自动切换快、运行稳定等优点，是目前应急照明常用的供电方式。
2.自发式供电方式：自发式应急照明是通过自发光源供电，常见的自发光源有荧光粉、夜光粉等。
这种供电方式不需要外部电源，只需要在正常供电状态下通过光线照射，通过光的吸收和释放实现自发光效果，当正常供电中断时，自发光源能够提供紧急照明。
这种供电方式具有无需电源、免维护等优点，但亮度较低，照明时间有限。
3.机械式供电方式：机械式应急照明是通过机械装置供电，常见的机械装置有手摇式、踩踏式等。
这种供电方式不需要电池或外部电源，只需要通过人工操作产生机械能，利用机械能驱动发电机或压缩空气等装置，实现照明设备的供电。
这种供电方式具有无需电源、可控性强等优点，但需要人力操作，供电时间有限。
二、应急照明的控制方式1.手动控制方式：手动控制是指通过人工开关或按钮等手动操作控制应急照明的开关。
当正常供电中断时，人们可以手动切换应急照明的开关，使照明设备切换到应急状态。
手动控制方式简单可靠，但需要人员及时操作。
2.自动控制方式：自动控制是指通过传感器或控制器等自动监测环境的变化，并根据预设条件自动切换应急照明。
常见的自动控制方式有光控制、烟感控制、人体感应控制等。
当探测到光线不足、烟雾浓度过高或有人经过时，自动控制器将触发应急照明的开关，实现自动切换到应急状态。
自动控制方式无需人工干预，能够实现省电、省时的效果，但需要安装和调试控制设备。
3.智能控制方式：智能控制是指通过智能技术实现对应急照明的自动控制。
应急照明系统设计种类及相关介绍
应急照明系统设计种类及相关介绍近年来，大型公建越来越多，尤其是人员较为密积的酒店、商场、写字楼，在紧急状况下的人员疏散是一个很现实和重要的问题，这对应急照明系统的合理设置提出了新的问题。
应急照明包括以下几种：1.正常照明失效时，为继续工作（或暂时继续工作）而设的备用照明；2.为使人员在火灾情况下，能从室内安全撤离至室外（或某一安全地区）而设置的疏散照明；3.正常照明突然中断，为确保处于潜在危险的人员安全而设置的安全照明。
就其功能而言，应急照明是十分重要的，它涉及到人身安全的问题，所以应急照明系统设计的合理性是其可靠性的关键。
实践中应急照明系统作法比较普遍的有四种：1.采用浮充蓄电池灯作为应急照明灯；2.采用双电源切换箱作为应急照明供电电源；3.采用浮充蓄电池灯，其供电电源为双电源切换箱；4.采用集中浮充应急照明箱。
第一种方法其优点是使用比较灵活，浮充蓄电池灯之间相对独立，互不干扰，可以不用双电源供电，设计、施工容易。
对于电源异常时可实现不间断照明，有的产品可实现十分灵活的远程控制及监视，甚至可根据事故现场情况设定疏散通道走向。
其缺点是价格较高，使用不善容易损坏，维修、保养工作量较大，维护成本高，使用寿命相对较短，实现远程控制及监视所需投资很大。
浮充蓄电池灯的使用对管理人员的素质要求较高，因为如果管理不善浮充蓄电池灯的电源在正常状态下被意外切断，应急灯进入放电工作状态，而这个放电时间可能很长，一般都在几小时以上，而规范和灯具自身要求最多不超过一小时。
这样使用灯具的寿命受到很大的影响，不用多久就会损坏，维修更换不及时，在紧急状态下不能正常工作，使情况恶化。
从经济角度来说，这种方法初投资较大，维修更换成本较高，而且浮充蓄电池灯需定期充放电，否则会出现充放电失灵、电池失效等问题。
所以，这种作法比较适用于面积较小、双电源很难解决的建筑和对疏散指示照明要求极高的建筑。
第二种方法是把应急照明按二级或一级负荷用双电源供电，其供电应为独立的回路，双电源应在末端切换。
应急照明配电回路保护开关设计
应急照明配电回路保护开关设计一、引言随着现代化社会的发展，应急照明系统在建筑物、交通设施、工业场所等各个领域中起着非常重要的作用。
在应急情况下，照明系统能够为人们提供必要的照明和指引，保障人员生命安全。
在这些应急照明系统中，配电回路保护开关是至关重要的组成部分，它能够确保照明系统的正常运行，并在出现故障时及时切断电路，以避免事故的发生。
二、设计目标1. 确保应急照明系统的可靠性和安全性；2. 设计一个灵活可靠的配电回路保护开关，能够适应各种应急照明系统的需求；3. 保证配电回路保护开关的稳定性和耐久性。
三、设计思路在设计应急照明配电回路保护开关时，需要考虑以下几个方面的内容：1. 电源供应：选择合适的电源供应方案，确保应急照明系统的可靠供电；2. 保护功能：使配电回路保护开关具备过载保护、短路保护等基本功能，确保电路安全运行；3. 控制方式：考虑采用人工控制或自动控制方式，使开关操作更加便捷；4. 节能环保：优化设计，减少能源消耗，提高电路效率；5. 可靠性：采用高质量的元件和材料，确保配电回路保护开关的稳定性及耐久性；6. 灵活性：考虑到应急照明系统的多样性，设计出灵活适用于不同场景的保护开关。
四、设计要点1. 选择合适的配电回路保护开关：根据具体的应急照明系统需求，选择合适的保护开关，包括断路器、漏电保护器、过载保护器等，以确保系统的稳定性和安全性。
2. 安全保护功能：配电回路保护开关需要具备过载保护、短路保护、漏电保护等功能，以及过压、欠压等电压异常保护功能，确保系统在各种异常情况下能够及时切断电路，保护使用者的安全。
3. 控制方式：可以考虑在配电回路保护开关中采用自动控制方式，如采用微处理器控制，实现对电路的自动检测和保护操作，提高系统的智能化程度。
4. 电源供应：应急照明系统的电源供应要求高，需要选择可靠的稳压电源或备用电源，以确保在紧急情况下系统能够正常供电。
5. 节能环保：应急照明系统使用频率较低，需要考虑采用低功耗元件和节能设计，以达到节能环保的目的。
应急照明的设置方法
应急照明的设置方法应急照明是指在突发事件或紧急情况下，为了保障人们的安全而设置的照明设备。
它在火灾、地震、停电等紧急情况下发挥着重要的作用，为人们提供必要的照明和逃生指引。
下面将介绍一些应急照明的设置方法。
1. 选择合适的照明设备：应急照明设备主要有应急灯、应急手电筒、应急指示灯等。
在选择设备时，要考虑其亮度、耐用性、易携带性等因素。
应急灯可以选择LED灯或荧光灯，其亮度较高，寿命较长，且能耗较低。
应急手电筒应具备便携、防水、防爆等特点。
应急指示灯可以设置在墙壁、地板或通道上，以提供明确的逃生指引。
2. 合理布置照明设备：应急照明设备的布置要根据不同场所的特点和需求进行合理安排。
首先，应急照明设备应均匀分布在建筑物内各个区域，确保在任何地方都能够看到照明设备。
其次，应急照明设备应设置在通道、楼梯口、出口等人员疏散的重要位置，以便人们在紧急情况下能够迅速找到逃生出口。
3. 定期检查和维护：应急照明设备在平时要进行定期检查和维护，以确保其正常运行。
首先，要检查设备的电池是否有电，是否需要更换；其次，要检查设备的开关是否灵活，灯光是否明亮；还要检查设备的防护罩是否完好，以确保设备能够在恶劣环境下正常工作。
4. 配备备用电源：在一些特殊场所或设备中，应急照明设备还需要配备备用电源，以保证其在停电情况下能够继续工作。
备用电源可以是储能电池、发电机或太阳能电池板等，可以根据实际需求选择合适的备用电源。
5. 增加自动控制系统：为了提高应急照明设备的效果和响应速度，可以增加自动控制系统。
通过设置感应器或火灾报警器，当发生紧急情况时，照明设备可以自动开启，为人们提供及时的照明和逃生指引。
6. 培训人员和演练：应急照明设备的设置还需要配合人员培训和演练。
人员应熟悉应急照明设备的使用方法和位置，能够在紧急情况下迅速找到并使用照明设备。
定期进行逃生演练，检验照明设备的有效性和人员的应急反应能力。
7. 及时更新设备：随着科技的不断发展，应急照明设备也在不断更新换代。
应急照明供电及接线（图析）
应急照明供电及接线（图析）对于大部分刚接触建筑电气设计的工作者来说，应急照明的强启原理一直都是很头疼的问题。
由于不知道应急照明的强启原理，所以，应急灯具应该用多少根线，其实也就无从谈起。
打开住小帮，查看更多图片下面以文字和图片结合的方式来说明应急灯怎么接线的！1、先将应急照明分类：a、按控制方式不同分为：无控制，就地控制，集中控制；b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）；c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启；d、按是否自带电池：自带电池，不自带电池；e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。
2、应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。
从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：充电/检测线一端接市电，另一端接应急灯具的自带电池。
顾名思义，这根线有双重作用，在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。
这是应急灯具在充电/检测线失电后自带电池供电的强启方式。
为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。
平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。
非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S静触头2连接的导线处于失电状态。
双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。
在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。
应急照明配电箱及应急照明分配电装置的设计
应急照明配电箱及应急照明分配电装置的设计2）应急照明分配电装置应能接收应急转换联动控制信号，切断主电源，使连接的灯具转入应急状态，并发出反馈信号。
3）应急照明分配电装置的每个输出配电回路均应设保护电器，并应符合GB的有关要求。
4）应急照明分配电装置的每路电源均应设有绿色电源状态指示灯，指示主电源和备用电源的供电状态。
5）应急照明分配电装置在应急转换时，应保证灯具在5s内转入应急工作状态，高危险区域的应急转换时间不大于0.25s。
2 应急照明配电箱和应急照明分配电装置的设计方法2.1 应急照明配电箱的设计方法应急照明配电箱采用双路输入型设计，主要包括输入端、输出端和控制端。
输入端包括正常供电电源和备用供电电源，输出端包括多个输出配电回路，控制端包括手动试验转换装置和应急转换联动控制信号接收装置。
在设计时，应根据国标要求选择合适的保护电器和状态指示灯，并保证应急转换时间在5s内，高危险区域的应急转换时间不大于0.25s。
2.2 应急照明分配电装置的设计方法应急照明分配电装置采用主电/备用电输入型设计，主要包括输入端、输出端和控制端。
输入端包括主电源和备用电源，输出端包括多个输出配电回路，控制端包括应急转换联动控制信号接收装置。
在设计时，应根据国标要求选择合适的保护电器和状态指示灯，并保证应急转换时间在5s内，高危险区域的应急转换时间不大于0.25s。
3 结论应急照明配电箱和应急照明分配电装置是新版国标GB-2010中新增的两种产品，是消防应急照明和疏散指示系统中不可缺少的组成部分。
本文根据国标要求对这两种产品进行了设计，并给出了设计方法和关键要求，为消防应急灯具生产厂家送检和工程应用提供了系统解决方案。
新国标对应急照明配电箱和应急照明分配电装置提出了附加要求，特别是对于集中控制型系统中的产品，要求更为严格。
应急照明控制器需要显示每台应急电源的状态，并控制每台应急电源转入应急工作状态。
同时，应急照明配电箱和应急照明分配电装置也需要能将自身的工作状态上传给应急照明控制器并接受应急控制。
应急照明分类
应急照明分类应急照明是指在紧急情况下提供照明的设备或系统。
它在火灾、停电、地震等突发事件中起到关键作用，为人们提供照明和指引，确保人员安全撤离。
根据照明方式和使用场所的不同，应急照明可以分为以下几类。
一、疏散照明疏散照明是应急照明的一种重要形式，主要用于指引人员疏散和逃生。
它通常采用紧急疏散指示灯、应急照明灯、安全标识等装置，在火灾、地震等紧急情况下自动点亮，为人员提供明亮的疏散通道。
疏散照明的位置和布局需要经过科学合理的设计，保证人员能够快速找到疏散通道，避免拥挤和踩踏事故的发生。
二、应急照明灯具应急照明灯具是常见的应急照明设备，它通过储存电能或采用电池供电，当停电或发生其他紧急情况时自动点亮。
应急照明灯具种类繁多，有手持式的手电筒、头灯，也有安装在墙壁或天花板上的应急照明灯具。
这些照明灯具一般采用LED光源，具有亮度高、耐用、节能等特点，能够在紧急情况下提供持久而明亮的照明。
三、安全疏散指示标识安全疏散指示标识是应急照明的重要组成部分，它用于标识出疏散通道、安全出口和逃生设施等，帮助人员快速找到逃生的方向。
安全疏散指示标识通常采用发光材料制作，不需要外部电源，即使停电也能够发出明亮的指示。
这些标识应当设置在明显的位置，保持清晰可见，确保人员能够在紧急情况下迅速辨认和遵循。
四、应急照明系统应急照明系统是一种集成化的应急照明解决方案，它包括了应急照明灯具、安全疏散指示标识、电源管理设备等。
应急照明系统可以根据不同场所的需求进行定制，实现自动监测、故障报警和自动切换等功能。
这种系统通常应用于大型公共建筑、地下车库、工厂等场所，能够提供全面而可靠的应急照明服务。
五、防爆照明防爆照明是一种特殊的应急照明设备，它适用于易燃易爆场所，如石油化工厂、油库、煤矿等。
防爆照明具有防爆、防腐蚀、耐高温等特点，能够在恶劣环境下安全可靠地提供照明。
防爆照明设备需要符合相关标准和规范，经过专业认证，确保其在危险场所中的可靠性和安全性。
民用建筑的应急照明设计
民用建筑的应急照明设计应急照明是指在灾难发生时能够提供充足、可靠的照明设备。
一般情况下，民用建筑应急照明系统分为两个主要部分：常规照明和应急照明。
常规照明是指平时正常使用的照明设备，而应急照明则是当发生灾难或突发事件时，供应给人员进行疏散和设施运作所需的照明设备。
在设计应急照明系统时，需考虑以下几个方面。
首先，应急照明系统的设置要符合建筑物的特点和需求。
根据建筑物的类型和规模，选择合适的照明设备和布局方式。
一般来说，应急照明系统包括应急照明灯具、逃生指示灯及紧急广播系统。
应急照明灯具的选择要考虑到其照度、亮度和光源的稳定性，以确保在灾难发生时，能够提供足够的照明亮度。
逃生指示灯则是为了指示人员疏散方向和安全出口，应设置在建筑物内明显的位置，并配备夜光功能，以确保在断电情况下仍然能够发挥作用。
紧急广播系统则是为了在灾难发生时向人员提供相应的警示和指示，应设置在建筑物中容易被人员察觉到的位置，同时保证语音的清晰度和连贯性。
其次，应急照明系统需采用合适的电源供应方式。
在灾难发生时，可能会造成电力供应中断，因此应急照明系统需采用备用电源供应方式，如蓄电池、发电机或太阳能电池板等。
备用电源供应系统应具有自动切换功能，一旦主电源中断，能够迅速切换到备用电源，并保持照明系统的正常运作。
备用电源供应系统的设计也要考虑到其容量和续航时间，以确保在灾难发生后能够持续供应足够长的时间。
此外，应急照明系统的控制和监控也是设计中需要考虑的重要因素。
应急照明系统的控制需要具备灵活性和可靠性，以便在需要时能够迅速调整照明设备的亮度和位置。
应急照明系统的监控则是指对系统的运行状态进行实时监测和报警，一旦出现故障或异常，能够及时发出警报并采取相应的修复措施。
为了提高系统的可靠性和稳定性，还可以采用自动测试功能，定期对系统进行测试，确保其正常运行。
最后，应急照明的维护和管理也是不可忽视的。
应急照明系统的维护包括定期检查照明设备的完好性和电池的使用情况，及时更换老化或失效的部件，以确保系统的可靠性和稳定性。
关于火灾应急照明配电设计及其方案
关于火灾应急照明配电设计及其方案在火灾发生时，灯光和电力是最为重要的资源之一、火灾应急照明配电设计旨在确保灭火人员和被困人员能够在火灾发生时有足够的灯光照明，提供必要的电力以支持灭火和救援工作。
首先，在火灾应急照明配电设计中，需要确定应急照明灯具的布置和类型。
照明灯具应均匀分布在建筑物内的重要位置，如走廊、楼梯间、出口等，以确保火灾发生时能够提供足够的照明亮度。
常用的应急照明灯具有应急照明灯、应急指示灯和应急荧光灯等。
这些灯具需要具备防水、防爆等特性，以适应火灾环境的特殊要求。
其次，在火灾应急照明配电设计中，需要确保配电系统的安全性和可靠性。
应急照明配电系统应采用独立的电源，不受主电源故障的影响，并能够在主电源故障时自动切换到应急电源。
常用的应急电源包括蓄电池、发电机等。
应急照明配电线路需要使用阻燃电缆，并采取防火隔离措施，以防止火灾蔓延。
此外，在火灾应急照明配电设计中，还需要设置相应的应急照明控制系统。
该系统可以实现应急照明灯具的远程控制和监控，确保灯具的正常运行和维护。
在火灾发生时，该系统能够自动启动应急照明灯具，提供适当的照明亮度。
控制系统还应具备自动检测电源故障和灯具故障的功能，及时报警并采取相应措施。
最后，在火灾应急照明配电设计中，需要制定应急照明设备的维护和检修计划。
应急照明设备需要定期检修和维护，确保其正常运行和可靠性。
相关的维护记录应加以保存，并保持与其他消防设施的协调运作。
总之，火灾应急照明配电设计是建筑物防火安全设计中的一个重要环节，能够提供必要的灯光和电力资源，支持灭火和救援工作。
在设计过程中，需要考虑灯具布置、电源选择、控制系统以及设备维护等多个方面，以确保设计方案的安全性和可靠性。
应急照明设计规范
高层建筑旳下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。
配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电旳蓄电池室、自备发电机房、总机房以及发生火灾时仍需吸持工作旳其他房间。
观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集旳场所。
公共建筑内旳疏散走道和居住建筑内走道长度超过20M旳内走道。
疏散用旳应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、总机房以及发生火灾时仍需坚待工作旳其他房间旳应急照明，仍应保证正常照刚旳照度。
除二类居住建筑外，高层建筑旳疏散走道和安全出口处应设灯光硫散指示标志。
疏散应急照明灯宜设在墙面上或顶棚上。
安全出口标志宜设在出口旳顶部，疏散走道旳指示标志宜设在疏散走道及其转角处距地面1.00M如下旳墙面上。
走道疏散标志灯旳间距不应不小于20M。
应急照明灯和灯光疏散指示标志。
应设玻璃或其他不燃烧材利制作旳保护罩。
应急照明和疏散指示标志。
可采用蓄电池作备用电源，且持续供电时间不应少于20MIN，高度超过100M旳高层建筑持续供电时间不应少于30MIN。
在工业和民用建筑中，安全照明系统已引起一般重视。
由于它是在紧急状况下，保障人旳生命安全，并保证安全地撤离危险场所。
同步可进行必要旳操作，以有效地制止灾害或故障蔓延旳必要设施。
国际照明委员会（CIE）和不少国家都制定了对应旳规范和法规。
例如有：建筑物旳内部旳安全照明指南[（CIE）81-49 号技术文献] ；安全照明[U. S. A. (NEC)87-700(美国电气法规)] ；事故、疏散和警卫照明[原苏联CHNn11-4-79(照明设计规范)] ；安全照明[日本《照明手册》1978] . . . . . . ，我国亦有对应规范、原则：消防安全标志GB13495-92消防安全标志设置规定GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92 节录：第3. 4. 5 条在标志远离指示文物时，必须联用方向辅助标志。
应急照明配电回路保护开关设计
应急照明配电回路保护开关设计
应急照明配电回路保护开关是一个关键的电气设备，它在应急情况
下为建筑物提供照明和安全电力。
因此，对于这种保护开关的设计，
我们需要考虑以下几个方面：
1. 额定电流和电压：根据应急照明配电回路的负载要求，确保保护
开关的额定电流和电压足以满足日常使用并能够在应急情况下提供足
够的电力。
2. 过载保护：配置过载保护功能以防止应急照明配电回路在异常负
载下过热和损坏。
过载保护可以通过热保护器、熔断器或电子保护器
等实现，根据实际需求进行选择。
3. 短路保护：短路是一个常见的电路故障，可能导致火灾和电气设
备损坏。
应急照明配电回路保护开关应该配置短路保护功能，能够迅
速切断短路电流，确保人员的安全和设备的完好。
4. 远程监控：为了更好地监控和管理应急照明配电回路保护开关的
状态，可以考虑添加远程监控功能。
通过远程监控系统，可以实时了
解保护开关的工作状态、故障报警和定期维护等信息。
5. 安全性能：应急照明配电回路保护开关需要具备良好的安全性能，包括防尘、防水、耐高温等特性。
此外，还需要符合相关的国家和行
业安全标准，确保其可靠性和质量。
综上所述，应急照明配电回路保护开关的设计需要充分考虑负载要求、过载保护、短路保护、远程监控和安全性能等方面。
只有通过合理而有效的设计才能确保这些保护开关在紧急情况下能够正常运行，为建筑物提供稳定的照明和安全电力。
应急照明的施工方案
应急照明的施工方案应急照明是指在突发情况下，为了确保人员安全，提供必要的照明设备和照明服务。
它在各种场所中使用，例如公共建筑、办公室、学校、工厂等。
应急照明的施工方案需考虑多个因素，包括应急灯具的安装位置、灯具类型、供电方式等。
下面是一个应急照明的施工方案。
1.安装位置选择：首先需要根据建筑物的结构和使用情况选择合适的安装位置。
通常来说，应急灯具应该设置在主要出口、楼梯间、走廊和重要设备旁边，确保人们在紧急情况下能够快速找到疏散通道和相关设备。
2.灯具类型选择：根据具体情况选择适合的应急灯具类型。
常见的应急灯具类型包括应急指示灯、应急照明灯、应急投射灯等。
应急指示灯主要用于指示紧急疏散通道和设备的位置，应急照明灯和应急投射灯则提供持续的照明服务，确保人员安全疏散。
3.供电方式选择：应急灯具的供电方式应确保在主电源故障时能够继续工作。
常见的供电方式包括有线供电和无线供电两种。
有线供电需要将应急灯具与备用电源连接，备用电源可以是蓄电池或应急发电机。
无线供电则主要通过使用蓄电池或干电池来为应急灯具供电。
4.安装方式：根据不同灯具的特点和安装位置的不同，安装方式也会有所不同。
例如，应急指示灯通常需要安装在墙壁上，而应急照明灯和投射灯则需要安装在天花板或墙壁上。
安装时需要确保固定牢固，不能晃动或松动。
5.维护和检测：应急照明设备需要定期检测和维护，以确保其正常工作。
定期检查电池寿命，更换过期电池，检查电线接触是否良好，保持设备的整洁和无损坏。
总结：应急照明的施工方案需要综合考虑多个因素，包括安装位置、灯具类型、供电方式、安装方式以及设备的维护和检测。
通过合理的规划和施工，能够为人们在突发情况下提供必要的照明服务，确保人员的安全。
应急照明电力配电盘及应急照明分配电设备的设计
应急照明电力配电盘及应急照明分配电设
备的设计
介绍
本文档旨在介绍应急照明电力配电盘及应急照明分配电设备的设计方案。
设计要求
应急照明电力配电盘及应急照明分配电设备的设计应符合以下要求：
- 安全可靠，满足通用电器设备安全标准要求；
- 易于使用，方便维护；
- 系统稳定，满足应急照明用电需求；
- 设备采用环保材料，符合环保要求。
设计方案
应急照明电力配电盘及应急照明分配电设备的设计方案如下：
1. 设备选材：采用优质的环保材料，如阻燃PVC，具有良好的绝缘和防火性能；
2. 设备电气设计：采用先进的电气设计，确保应急照明随时可用。
其中，应急照明电源采用UPS不间断电源，保证在电网停电
情况下应急照明设备的工作；
3. 设备外壳设计：外壳采用紧凑型设计，美观大方，操作简便，便于维护；
4. 设备安装：应急照明电力配电盘及应急照明分配电设备应安
装在通风良好、温度适宜、无腐蚀性气体、防尘、无可燃气体的地方。
结论
以上是应急照明电力配电盘及应急照明分配电设备的设计方案。
该方案采用环保材料，电气设计先进，外壳紧凑，易于操作和维护，符合安全标准要求，满足应急照明用电需求。
该方案的实施，将为
应急照明提供可靠的电力支持。
