控制仪表及装置——考试复习题
《控制仪表及系统》复习题1
《控制仪表及系统》复习题一、填空题1．DDZ-Ⅲ型基型控制器由_______________和_______________两个单元组成成。
控制单元由输入电路、________________、_________________、输出电路以及软手动、硬手动操电路等组成。
2．在用DDZ-Ⅲ型基型控制器组成的控制系统中，“自动⇌软手动”、“硬手操→软手操”和“___________⇀____________”的切换都是无平衡无扰动切换。
但进行“________________⇀_______________”和“___ __________⇀_______________”切换时要做到无扰切换，必须事先平衡。
3．开方器主要用于，并且设置了小信号切除电路。
4.用S表示控制阀全开时阀上压降占系统总压降的多少，称S为__________________，其一般取值范围为________________。
5.薄膜气动执行器有______________和____________两种。
对于基型控制器输出的标准电信号，气动执行器前必须加__________________才能接收。
6.过程控制系统按设定值的形式不同，可分为_______ _______、______ ________、_________________三类。
7. 评价过程控制系统的主要品质指标有________________、_____ _________、_______________、________________四项。
8. 单回路PID控制器中的D作用对_______________________________有超前作用；串级系统副回路对_________ ____有超前作用；前馈控制系统对____ _________有超前作用。
超前作用可以使______ _____________大大减小。
9. 一阶自衡无纯滞后过程的传递函数是，一阶无自衡有纯滞后过程的传递函数是。
控制仪表及装置复习要点及习题
概论思考题与习题0-1 控制仪表与装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？0-2 说明现场仪表与控制室仪表之间的信号传输及供电方式。
0～10mA的直流电流信号能否用于两线制传输方式？为什么？0-3 什么是本质安全型防爆仪表，如何构成本质安全防爆系统？0-4 安全栅有哪几种？它们是如何实现本质安全防爆的？第一章思考题与习题1-1 说明P、PI、PD调节规律的特点以及这几种调节规律在控制系统中的作用。
1-2 调节器输入一阶跃信号，作用一段时间后突然消失。
在上述情况下，分别画出P、PI、PD调节器的输出变化过程。
如果输入一随时间线性增加的信号时，调节器的输出将作何变化？1-3 如何用频率特性描述调节器的调节规律？分别画出PI、PD、PID的对数幅频特性。
1-4 什么是比例度、积分时间和微分时间？如何测定这些变量？1-5 某P调节器的输入信号是4～20mA，输出信号为1～5Ｖ，当比例度δ=60%时，输入变化6mA所引起的输出变化量是多少？1-6 说明积分增益和微分增益的物理意义。
它们的大小对调节器的输出有什么影响？1-7 什么是调节器的调节精度？实际PID调节器用于控制系统中，控制结果能否消除余差？为什么？1-8 某PID调节器（正作用）输入、输出信号均为4～20mA，调节器的初始值I i=I0=4mA，δ=200%，T I=T D=2min，K D=10。
在t=0时输入ΔI i=2mA的阶跃信号，分别求取t=12s 时：（1）PI工况下的输出值；（2）PD工况下的输出值。
1-9 PID调节器的构成方式有哪几种？各有什么特点？1-10 基型调节器的输入电路为什么采用差动输入和电平移动的方式？偏差差动电平移动电路怎样消除导线电阻所引起的运算误差？1-11 在基型调节器的PD电路中，如何保证开关S从“断”位置切至“通”位置时输出信号保持不变？1-12 试分析基型调节器产生积分饱和现象的原因。
《过程控制及仪表》期末复习题(基础题目)
一、填空题二、自动调节系统方块图中，给定值R，测量值Z和偏差e三者之间的关系是e=R-Z。
一、过渡过程结束时，被控变量所达到的新的稳态值与原稳态值之差叫做余差二、串级调节系统中，主回路是一个定值调节系统。
1．电子电位差计是根据电压补偿原理工作的。
三、积分时间愈____长_____，积分作愈弱。
四、当一个调节器的输出信号同时送给两个调节阀，这两个调节阀工作在不同的信号区间，则构成的控制系统为___分程__控制系统。
五、在自动控制系统中，能够测量某物理量的大小并把它转化为一种特定信号的自动化装置是测量变送器。
1．过程控制仪表包括控制器、执行器、操作器以及可编程控制器等各种新型控制仪表及装置。
2．一台仪表性能的优劣通常可以用精确度、变差、灵敏度来评价。
3．基本控制规律包括双位控制、比例控制、比例积分控制、积分控制、微分控制、比例微分控制、以及比例积分微分控制。
4．二、选择题1.在自动化仪表中，显示仪表用于各种检测变量的显示、记录，按显示方式可分为三大类，下面哪项不属于显示方式。
（ B ）A 模拟式显示仪表B高端显示仪表 C 屏幕显示仪表 D 数字式显示仪表2.对于始点为0℃的电子电位差计，当输入端短路时，仪表指针应指在（ C ）。
A．始点B．终点C．室温D．原位置3. 下列（ A ）不是描述对象特性的参数。
A.过渡时间B.时间常数C.放大系数D.滞后时间4. 下面哪项不属于复杂控制系统。
（ A ）A. 自动控制系统与编程控制系统B. 比值控制系统均匀控制系统C 分程控制系统与选择性控制系统D 串级控制系统与前馈控制系统5. 串级控制系统中，副调节器一般采用（D ）调节规律A.PIB.PIDC.PDD.P6. 下面哪项不属于过程控制系统的分类。
CA过程自动检测系统 B 过程自动控制系统C过程自动显示系统D过程自动报警与联锁保护系统7. 如图为一个加热器控制系统，通过将进料与蒸汽进行换热达到对物料进行加热的目的，希望出料温度恒定。
控制仪表复习题70~140
70. 数字式调节器人／机联系部件电路的作用？提供人机交互的通路，使控制器可以通过按钮或键盘识别操作员输入的命令，操作员通过指示灯、显示器等也可以看到控制器执行的过程和结果。
（本题答案书上没有，为本人自编）71. 数字式调节器通信接口电路的作用？通信接口将欲发送的数据转换成标准通信格式的数字信号，经发送电路送至通信线路（数据通道）上；同时通过接收电路接收来自通信线路的数字信号，将其转换成能被计算机接受的数据。
72. 数字式调节器的软件构成有哪些？系统程序和用户程序。
73.数字式调节器的系统程序的作用是什么？系统程序通常由监控程序和功能模块两部分组成。
监控程序使调节器各硬件电路能正常工作并实现所规定的功能，同时完成各组成部分之间的管理。
其主要完成的任务有：·系统初始化·中断管理·自诊断处理·键处理·定时处理·通信处理·掉电处理·运行状态控制功能模块提供了各种功能，用户可以选择所需要的功能模块以构成用户程序，使调节器实现用户所规定的功能。
调节器提供的功能模块主要有：·数据传送·高值选择和低值选择·PID 运算·上限幅和上限幅·四则运算·折线逼近法函数运算·逻辑运算·一阶惯性滞后处理·开平方运算·纯滞后处理·取绝对值运算·移动平均值运算·脉冲输入计数与积算脉冲输出·控制方式切换74.数字式调节器的用户程序的作用是什么？使调节器完成预定的控制与运算功能。
使用者编制程序实际上是完成功能模块的连接，也即组态工作。
75.数字式调节器的特点？·运算控制功能强·通过软件实现所需功能·带有自诊断功能·带有数字通讯功能·具有和模拟调节器相同的外特性·保持常规模拟式调节器的操作方式76.什么是SLPC可编程调节器？SLPC可编程调节器是一种有代表性的、功能较为齐全的可编程调节器，其功能有：基本PID、串级、选择、非线性、采样PI、批量PID等控制功能。

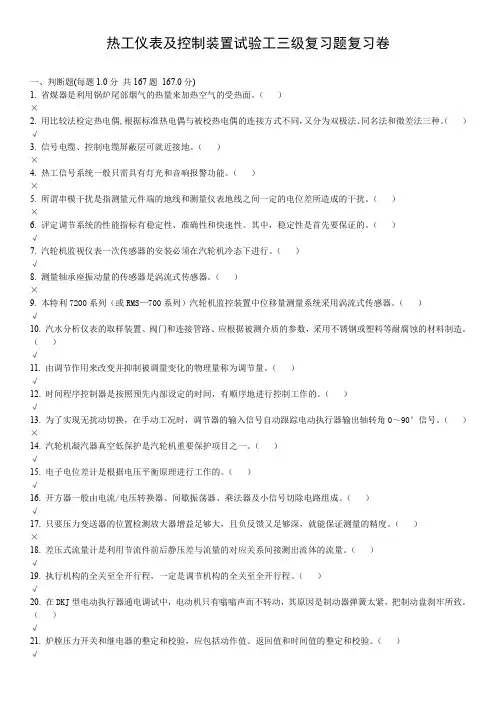

热工仪表及控制装置试验工三级复习题
热工仪表及控制装置试验工三级复习题复习卷一、判断题(每题1.0分共167题167.0分)1.省煤器是利用锅炉尾部烟气的热量来加热空气的受热面。
（）×2.用比较法检定热电偶,根据标准热电偶与被校热电偶的连接方式不同，又分为双极法、同名法和微差法三种。
（）√3.信号电缆、控制电缆屏蔽层可就近接地。
（）×4.热工信号系统一般只需具有灯光和音响报警功能。
（）×5.所谓串模干扰是指测量元件端的地线和测量仪表地线之间一定的电位差所造成的干扰。
（）×6.评定调节系统的性能指标有稳定性、准确性和快速性。
其中，稳定性是首先要保证的。
（）√7.汽轮机监视仪表一次传感器的安装必须在汽轮机冷态下进行。
（）√8.测量轴承座振动量的传感器是涡流式传感器。
（）×9.本特利7200系列（或RMS—700系列）汽轮机监控装置中位移量测量系统采用涡流式传感器。
（）√10.汽水分析仪表的取样装置、阀门和连接管路、应根据被测介质的参数，采用不锈钢或塑料等耐腐蚀的材料制造。
（）√11.由调节作用来改变并抑制被调量变化的物理量称为调节量。
（）√12.时间程序控制器是按照预先内部设定的时间，有顺序地进行控制工作的。
（）√13.为了实现无扰动切换，在手动工况时，调节器的输入信号自动跟踪电动执行器输出轴转角0～90°信号。
（）×14.汽轮机凝汽器真空低保护是汽轮机重要保护项目之一。
（）√15.电子电位差计是根据电压平衡原理进行工作的。
（）√16.开方器一般由电流/电压转换器、间歇振荡器、乘法器及小信号切除电路组成。
（）√17.只要压力变送器的位置检测放大器增益足够大，且负反馈又足够深，就能保证测量的精度。
（）×18.差压式流量计是利用节流件前后静压差与流量的对应关系间接测出流体的流量。
（）√19.执行机构的全关至全开行程，一定是调节机构的全关至全开行程。
（）√20.在DKJ型电动执行器通电调试中，电动机只有嗡嗡声而不转动，其原因是制动器弹簧太紧，把制动盘刹牢所致。
控制仪表与装置--习题集（自己做的）
控制仪表与装置--习题集（⾃⼰做的）⼀、填空题：1．控制仪表及装置按照结构形式分__________________、__________________、__________________三类。
2．控制仪表及装置按照能源分为__________________、__________________、__________________。
3．国际电⼯委员会将范围为_________的电流信号和范围为________的电压信号确定为过程控制系统电模拟信号的统⼀标准4．⽓动仪表的标准联络信号为：__________________。
5．在单元组合仪表中，调节器⽐例度与调节器的⽐例增益的关系为：_________。
6．执⾏器⼀般由_________和_________两⼤部分构成。
7、信号制是指------------------------------------------------------------------------------------------------。
8、PID调节器主要由、、三部分组成。
9、调节器的⼯作状态有-------------、-------------、----------------、----------------四种。
10、III型调节器的双向⽆平衡⽆扰动切换是指-------------------------------------------------------------。
11、D T越⼤，则微分作⽤------------；DK越⼤，则微分作⽤-----------。
12、I T越⼤，则积分作⽤------------；I K越⼤，则积分作⽤-----------。
⼆、简答题：第⼀章1、控制仪表及装置的分类有那些？1.答：分类：按能源形式分类：电动、⽓动、液动三类；按信号类型分类：模拟式和数字式：按结构形式分：基地式、单元组合式、组件组装式。
2023版化工自动化控制仪表考试必刷题库附答案
2023版化工自动化控制仪表考试必刷题库含答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。
(B)A、相对误差B、绝对误差C、准确度2、【单选题】ESD中字母E代表的英文单词是()。
(C)A、E1.ectricityB x EquipmentC x Emergency3、【单选题】三相四线制供电线路中,端线与端线之间的电压是()V0(B)A、311B x380C x2204、【单选题】下列不属于分程控制系统特点的是()。
(B)A、可以改善调节品质B、调节范围稳定不变C、提高系统的安全可靠性5、【单选题】下列选项中,不属于润滑剂作用的是()。
(B)A、润滑B、防水C、冷却6、【单选题】下面关于串级控制系统副变量的描述错误的是()。
(B)A、在主变量确定后,选择的副变量应与主变量间有一定的内在联系B、在串级系统中,副变量的变化应尽量不影响主变量的变化C、选择与主变量有一定关系的某一中间变量作为副变量7、【单选题】下面关于串级控制系统的工作过程的描述中错误的是()。
(B)A、干扰进入副回路时,由于副回路控制通道短,时间常数小,可以获得比单回路控制系统更超前的控制作用B、干扰同时作用于副回路和芳寸象时,如果主、副变量的变化方向相反,主、副控制器的输出信号叠加后,可以使调节阀变化很大,使系统恢复稳定U干扰作用于主对象时,由于副回路的存在,可以及时改变副变量的给定值,以达到稳定主变量的目的8、【单选题】专业从事机动车驾驶人员需戴()变色镜,保护眼睛。
(C)A s墨色B、橙色C、防冲击9、【单选题】世界上第一台可编程序控制器是由()公司最先研制出来的。
(A)A、DECB x M。
DIC。
NC、。
MR。
N10、【单选题】为了保证测量精确度,正常操作压力值应不低于压力表满量程的()。
(B)A、1/2B、1/3C、2/311、【单选题】二位四通电磁阀大量用于（）控制。
（B）A、连续B、顺序C、遥控12、【单选题】从事特种作业的人员，必须要年满（）周岁，要求身体健康，有下列病史者不能参加特种作业：高血压、心脏病、精神病、癫痫病、恐高症等。
装置及仪表试题及答案
装置及仪表试题及答案装置及仪表是工程和技术领域中的重要组成部分，它们在测量、监控和控制过程中发挥着关键作用。
以下是一些常见的装置及仪表试题和答案，供学习者参考。
试题一：压力表的工作原理是什么？答案：压力表是一种用来测量流体压力的仪器。
其工作原理主要基于流体力学原理。
常见的压力表有液柱式压力计、弹性元件式压力计和电测式压力计。
液柱式压力计通过测量液体柱的高度来确定压力；弹性元件式压力计利用弹性元件的变形来测量压力；电测式压力计则是通过压力传感器将压力转换为电信号进行测量。
试题二：温度计的分类及各自特点是什么？答案：温度计按工作原理可分为液体温度计、电阻温度计、热电偶温度计和辐射温度计等。
液体温度计利用液体的热胀冷缩原理来测量温度；电阻温度计通过测量材料电阻随温度变化的特性来确定温度；热电偶温度计基于两种不同金属或合金的接点在不同温度下产生电势差的原理；辐射温度计则是通过测量物体辐射的红外能量来确定温度。
试题三：流量计的类型及其测量原理是什么？答案：流量计的类型包括差压式流量计、电磁流量计、超声波流量计、涡轮流量计等。
差压式流量计通过测量流体通过节流装置产生的差压来计算流量；电磁流量计利用法拉第电磁感应定律，通过测量导电流体在磁场中运动产生的感应电压来测量流量；超声波流量计通过测量超声波在流体中的传播时间或相位差来确定流量；涡轮流量计则是通过测量涡轮在流体中旋转的速度来计算流量。
试题四：变送器的作用是什么？答案：变送器是一种将传感器检测到的物理量或化学量转换成标准电信号输出的装置。
它的作用是将传感器的输出信号转换成适合远程传输和显示的电信号，以便于监控和控制。
变送器广泛应用于工业自动化、过程控制等领域。
试题五：什么是PID控制器？答案：PID控制器是一种常见的反馈控制器，它根据误差信号（设定值与实际值之差）来调节控制量，以使系统输出达到或接近设定值。
PID代表比例（Proportional）、积分（Integral）和微分（Derivative）三个控制作用。
职业技能试卷 — 热工仪表及控制装置试验(第080套)
一、选择题（共 25 题，每题 2 分）：【1】转子和汽缸的最大胀差在（）。
A．高压缸B．中压缸C．低压缸两侧D．高压缸两侧【2】电动执行机构可近似地看成一个（）调节。
A．积分B．比例C．微分D．比例积分【3】再热式汽轮机组是将（）的蒸汽再次加热成具有一定温度的再热蒸汽。
A．中压缸出口B．低压缸中部C．高压缸出口D．高压缸中部【4】二进制码1101所表示的十进制数为（）。
A．11B．12C．13D．14【5】在正弦波振荡器中，放大器的主要作用是（）。
A．使振荡器满足振幅平衡条件能持续输出振荡信号B．保证电路满足相位平衡条件C．使振荡器输出较大信号D．把外界的影响减弱【6】差压流量计导压管路，阀门组成的系统中，当正压侧管路或阀门有漏泄时，仪表指示（）。
A．偏高B．偏低C．零D．上限值【7】主蒸汽压力为（）MPa的锅炉，称为亚临界压力锅炉。
A．9.8B．13.7C．16.7D．25.5【8】交流电的有效值，就是与它的热效应相等的直流值。
对于正弦交流电来说，有效值和最大值的关系为（）。
A．Im=√2I、Um=√3UB．Im=√3I、Um=√3UC．Im=√3I、Um=√2UD．Im=√2I、Um=√2U【9】热力过程检测及控制系统图中各类设备的文字符号由字母代号和数字编号组成，字母代号的第一位表示（）。
A．区域B．回路C．被测变量或初始变量D．设备类型【10】采用示值比较法校验弹簧管压力表时，所用标准压力表的允许误差的要求是（）。
A．小于被校表允许误差B．小于被校表允许误差的1/2C．小于被校表允许误差的1/3D．小于被校表允许误差的1/4【11】R1和R2为两个串联电阻，已知及R1=4R2，若R1上消耗的功率为1W，则R2上消耗功率为（）。
A．5WB．20WC．0.25WD．4W【12】能与微处理器兼容的D/A转换器芯片是（）。
A．0832B．8279C．8155D．2764【13】砂轮机砂轮片的有效半径磨损至原有半径的（）就必须更换。
控制仪表及装置复习题
PLC 最常用的编程语言是
PLC 中输出继电器线圈可以串联使用。（X）
（
）。
A 指令表 B 顺序功能图
C 梯形图 D 结构化文本
S7-300 系列 PLC 中的 AI 模块
不能接受下列哪种信号
（ D ）。
A 4--20MA B 热电偶
C 热电阻 D 0--20V
集散控制系统的简称是
（D
）。
A FCS B PUC C TDC
简述集散控制系统的特点？
1. 功能齐全； 2. 人机联系完善； 3. 可靠性高； 4. 系统拓展灵活 5. 安装调试简单； 6. 性价比高。
TPS 系统分为哪几个部分构 成？
PCS7 系统由哪两级网络构 成？
1.基本系统； 2.万能控制网； 3，局域控制网； 4，工厂信息网系统。 1. 工业以太网：用于连接分散控制装置和操作管理装置。 2. 现场总线：包括 PROFIBUS PA 总线户外 as-i 总线
程序结构。
部件；
程序结构：系统程序和用户程序。
简述智能变送器的特点？
1. 测量精度高，响应快，性能稳定，可靠；
2. 较宽的零点迁移范围和较大的的量程比；
3. 具有温度，静压补偿功能和非线性校正功能；
4. 具有计算，显示，报警，控制，诊断功能；
5. 输出标准模拟信号，数字信号，或混合信号；
6. 可以通过手持通讯器，组态工具对变送器进行远程组态。
常用的可靠性指标有哪些？ 如何提高系统的可靠性？
可靠性指标有：1.可靠度；2.平局故障时间间隔；3.有效率；4. 平均故障修复时间。 提高系统的可靠性的措施：1.加强硬件质量管理；2.采用合理的 系统结构；3.采用自诊断技术；4.系统安全隔离和可靠接地。
2023化工自动化控制仪表考试100题及答案(100题,含答案)
2023化工自动化控制仪表考试100题及答案（IOO题，含答案）1、【单选题】1865年德国化学家凯库勒提出，苯是一个（）六元碳环，环上碳原子之间以单双键交替排列。
（A）A、平面B、带支链C、立体2、【单选题】下列叙中，正确的是（）。
（B）A、阀门定位器的输出信号大小与输入信号的大小成正比B、阀杆行程与阀门定位器的输入信号大小成正比C、阀杆行程与阀门定位器的输出信号大小成正比3、【单选题】下面关于调节阀直线特性的叙述，不正确的是（）。
（B）A、相对流量Q/Qmax与相对行程ι∕1成正比B、相对流量Q/Qmax与相对行程ι∕1成对数关系C、调节阀的放大系数为一常数4、【单选题】串级控制系统具有一定的自适应能力可用于负荷和操作条件有较大变化的场合,是由于增加了（）。
（B）A、主对象B、副回路C、主回路5、【单选题】为了改善分程控制回路中，两个控制阀在分程点上的放大倍数可能出现的突变，可选用（）特性的控制阀。
（A）A、对数B、线性C、抛物线6、【单选题】充满管道且沿管道轴向连续向前流动的流体，由于遇到节流装置的阻挡，出现了节流装置入口端面靠近管壁处的流体静压力升高，并且比管道中心处的压力要大,即产生一个（），这就形成了流束的收缩运动。
（C）A、前后压差B、流速变化C、径向压差7、【单选题】凸轮挠曲阀通常也叫偏心旋转阀，其流通比大,适用于高粘度或（）的介质流量调节。
（C）A、泄漏等级高B、腐蚀性C、含有少量悬浮物8、【单选题】压力表类型选择的工艺生产要求,是压力测量的（），被测压力的高低（测量范围、仪表量程），附加装置（有无报警），显示方式（就地指示、信号远转、集中显示）等。
(A)A、精度等级B、相对误差C、稳定性9、【单选题】在串级控制系统中，工艺的控制指标是()。
(B)A、主对象B、主变量C、副对象10、【单选题】在事故状态下，为保证设备安全,压力放空系统应选择()特性调节阀。
(B)A、直线B、快开C、等百分比11、【单选题】工业核仪表常用的射线探测器不包括下列哪类仪表()。
控制仪表与装置习题集
一、填空题：1．控制仪表及装置按照结构形式分__________________、__________________、__________________、__________________、__________________。
2．控制仪表及装置按照能源分为__________________、__________________、__________________。
3．国际电工委员会将范围为_________的电流信号和范围为________的电压信号确定为过程控制系统电模拟信号的统一标准4．气动仪表的标准联络信号为：__________________。
5．电气设备的防暴等级一般分为__________、__________、__________三种。
6．通过冷水制冷控制被控温度在某个值，此种调节作用形式为__________（正、反作用）7．调节阀可调比的定义式为：__________________。
8．调节阀流量系数的定义式为：__________________。
9．在调节力平衡式差压变送器的量程时，调节对象为________和________，二者结合则最大和最小量程比为：____________。
10．在单元组合仪表中，调节器比例度与调节器的比例增益的关系为：_________。
11．执行器一般由_________和_________两大部分构成。
12．控制阀可调比的定义为____________________________________。
13．四线制热电阻温度变送器的线性化电路在________单元的_______电路上。
14．四线制热电偶温度变送器的线性化电路在________单元的_______电路上。
二、简答题：1．什么叫无扰动切换？答：是指调节器在自动和手动相互切换瞬间的输出不发生变化，对生产过程无扰动。
2．画出变送器四线制和两线制供电框图，说明各自优缺点并指出两线制的连接条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简答题5X8=40分第1章概论1. 一个简单的闭环调节系统中至少应包含哪几个环节？P1输入环节；输出环节；反馈环节等2. 过程控制仪表与装置的分类有哪几种形式？ P2按能源形式分类:可分为电动、气动、液动和机械式等。
工业上普遍使用电动和气动控制仪表；按信号类型分类:分为模拟式和数字式两大类；按结构形式分类:单元组合式控制仪表,基地式控制仪表,集散型计算机控制系统,现场总线控制系统。
3. 过程控制仪表与装置按能源形式分类可分为哪几种？目前工业上普遍使用的是哪两种？ P2过程控制仪表与装置按能源形式分类可分为电动、气动、液动和机械式等。
工业上普遍使用电动和气动控制仪表。
4.数字式控制仪表的特征有哪些？其传输信号为断续变化的数字量，可以进行各种数字运算和逻辑判断，功能完善性，能优越，能解决模拟式控制仪表难以解决的问题。
5. 变送单元的作用是什么？它能将各种被测参数，如温度、压力、流量、液位等变换成相应的标准统一信号传送到接收仪表，以供指示、记录或控制。
6. 控制单元的作用是什么？将来自变送单元的测量信号与给定信号进行比较，按照偏差给出控制信号，去控制执行器的动作。
7. 执行单元的作用是什么？它按照调节器输出的控制信号或手动操作信号，操作执行元件，改变控制变量的大小。
8. 现场总线控制系统的特征？ P3其特征为：现场控制和双向数字通讯，即将传统上集中于控制室的控制功能分散到现场设备中，实现现场控制，而现场设备与控制室内的仪表或装置之间为双向数字通讯。
9. 信号制是指什么？P3-4信号制即信号标准，是指仪表之间采用的传输信号的类型和数值。
10. 制定信号制的目的是什么？P3-4达到通用性和相互兼容性的要求，以便不同系列或不同厂家生产的仪表能够共同使用在同一控制系统中，实现系统的功能。
11. 气动仪表的信号标准？P3-4现场与控制室仪表之间宜采用直流电流信号。
14. 直流电流信号有哪些优缺点？P4-5优点：a、直流比交流干扰少b、直流信号对负载的要求简单c、电流比电压更利于远传信息缺点：a、多个仪表接收同一电流信息，它们必须串联b、任何一个仪表在拆离信号回路之前首先要把该仪表的两个输入端短接，否则其它仪表将会因电流中断而失去信号c 、仪表无公共接地点，须浮空工作。
15. 控制室内部仪表之间宜采用什么信号？P4-5控制室内部仪表之间宜采用直流电压信号。
16. 直流电压信号有哪些优缺点？P4-5优点：a、任何一个仪表拆离信号回路都不会影响其它仪表的运行。
b、各个仪表具有公共接地点，可以共用一个直流电源。
缺点：其接收仪表的输入阻抗要足够高17. 控制系统仪表之间典型联接方式是什么？P5Io：发送仪表的输出电流Ro：发送仪表的输出电阻Ri：接收仪表的输入电阻R ：电流∕电压转换电阻，Io=4～20mA时R取250Ω。
18.从仪表整体结构上看，模拟式控制仪表的两种构成形式是什么？a、仪表整机采用单个放大器，其放大器可由若干放大器或不同的放大器串联而成。
b、整机由数目不等的运算放大器电路以不同形式组装而成。
19. 采用单个放大器的仪表分析方法的特点？a、在满足KKf>>1的条件时，仪表的输出与输入关系仅取决于输入部分的特性和反馈部分的特性。
b、在满足KKf>>1的条件时，放大器的净输入e趋向于零(e→0)。
20. 采用运算放大器的仪表分析方法特点？a、输入电阻Ri=∞；b、输出电阻Ro=0；c、开环电压增益Ko=∞；d、失调及其漂移为零。
两条重要的结论：1〉差模输入电压为零，即Vd=0 或VT=VF；2〉输入端输入电流为零，即IbT=0, IbF=0;21. 仪表中常用的运算放大器电路有哪四种？见笔记a、反相端输入b、同相端输入c、差动输入d、电压跟随器22. 反相端输入运算放大器电路特点？a、输出电压与输入电压成正比，其比例系数为R2/R1；b、输出与输入极性相反；c、反相端不接地，但VF=0，故称反相端为“虚地”；d、输入电阻约等于输入回路电阻R1；e、输入回路电流Ii，全部流经反馈回路，即If=Ii。
23. 同相输入运算放大器电路特点？a、输出电压与输入电压成正比，其比例系数为（1+R2/R1）；b、输出与输入极性相同；c、同相端和反相端存在共模电压VC=Vi；d、输入电阻等于运算放大起本身的共模输入电阻，其值很大，通常为1～500M。
24. 差动输入运算放大器电路特点？a 、在满足电阻匹配条件时，差动输入放大器电路的输出电压仅仅取决于两个输入电压之差（ViT -ViF ），即这种电路只放大差动信号，不放大共模信号，且与差动信号Vid 成正比，比例系数为R2/R1。
输出电压与差动信号极性相同。
在仪表线路中，往往取 R1=R3、R2=R4，形成所谓对称差动运放电路。
b 、运算放大器输入端存在共模电压：25. 电压跟随器特点？ 输入电阻高；输出电阻低。
它在仪表电路应用中，起隔离作用。
第2章 调节器26. 何为调节器的调节规律？ P12调节器的调节规律 就是调节器的输出信号随输入信号(偏差)变化的规律。
这个规律常常称为调节器的特性。
27.调节器的基本调节规律有哪些？a 、比例控制规律b 、比例积分控制规律c 、比例微分控制规律d 、比例积分微分控制规律28. 比例调节规律的特点？a 、比例控制作用及时迅速b 、控制量的输出会发生变化不是原来的数值c 、存在残余偏差 —— 余差29. 积分作用的特点？积分作用的输出与偏差对时间的积分成比例关系。
积分作用具有“慢慢来”的特性30. 如何防止积分饱和？P33a 、在控制器输出达到输出范围上限值或下限值时，暂时去掉积分作用。
b 、在控制器输出达到输出范围上限值或下限值时，使积分作用输出不继续增加。
31. 微分作用的特点？输入偏差变化的速度越大，则微分作用的输出越大，然而对于一个固定不变的偏差不管这个偏差有多大，微分作用的输出总是零。
32.变送器的作用？ P41在自动检测和调节系统中，将各种工艺参数，如温度、压力、流量、液位、成分等物理量转换成统一的标准信号，以供显示、记录或调节之用。
33. 变送器按照被测参数分类有？差压变送器、压力变送器、液位变送器、流量变送器、温度变送器等34. 模拟式变送器的构成原理及结构图？ P41模拟式变送器组成部分：测量部分、放大器、反馈部分、零点调整和零点迁移。
结构图如3-1所示图3-1 模拟式变送器结构图 iT C V R R R V 434+=4321R R R R =35.模拟式变送器的输入输出关系曲线和关系式？P41)(01z x K KK K y i f ++=式中：Ki ：测量部分的转换系数K 放大器放大系数Kf 反馈部分反馈系数 图3-2 模拟式变送器的理想输入输出特性36.数字式变送器的构成原理？P211智能式变送器由硬件和软件两部分构成。
智能式变送器的硬件构成： 图3-3 智能式变送器的硬件构成框图智能式变送器软件构成：A/D 采样程序 量程转换程序工程量变换程序 滤波程序误差校正程序 D/A 输出程序通讯程序 辅助功能程序 智能式变送器还配置有手持终端。
37．变送器的量程调整？P42量程调整：使变送器的输出信号上限值 ymax与测量范围的上限值 x max 相对应。
量程调整相当于改变变送器的输入输出特性的斜率，也就是改变变送器输出信号y 与输入信号x 之间的比例系数。
模拟式变送器的量程调整方法：由 f f i K z x K K y 0+=知改变反馈部分的反馈系数K f ；或者改变测量部分转换系数K i。
智能式变送器的量程调整方法：由软件实现。
38. 变送器的零点调整和零点迁移？P42使变送器的输出信号下限值y mia 与测量范围的下限值x mia 相对应，在x mia=0时，称为零点调整，在x min≠0时，称为零点迁移。
图3-4 变送器量程调节前后输入输出特性零点调整使变送器的测量起始点为零。
零点迁移是把测量的起始点由零迁移到某一数值：当测量的起始点由零变为某一正值，称为正迁移；当测量的起始点由零变为某一负值，称为负迁移。
图3-5 变送器零点迁移前后输入输出特性模拟式变送器的零点调整和零点迁移方法： 由f f i K z x K K y 0+= 知改变放大器输入端上的调零信号z 智能式变送器的零点调整和零点迁移方法：由软件实现 。
39. 如何提高仪表的测量精度？P42零点迁移 + 量程调整可以提高仪表的测量精度。
40. 电容式差压变送器线性化的原因？R52原因：传感器组件的输出信号与被测参数之间往往存在着非线性关系。
41. 模拟式变送器非线性补偿方法有哪二种？R691. 使反馈部分与传感器组件具有相同的非线性特性2. 使测量部分与传感器组件具有相反的非线性特性42. 何为四线制？何为二线制？四线制：供电电源和输出信号分别用二根导线传输二线制：二根导线同时传送变送器所需的电源和输出电流信号图3-6 二线制和四线制变送器43. 二线制优点？节省连接电缆、有利于安全防爆和抗干扰。
44. 智能式变送器的信号传输方式？R212智能式变送器采用双向全数字量传输信号，即现场总线通信方式；目前广泛采用一种过渡方式，即在一条通信线缆中同时传输4~20mA ADC 电流信号和数字信号，这种方式被称为HART 协议通信方式。
45. 差压变送器的作用？P43用来将差压、流量、液位等被测参数转换为标准的统一信号，以实现对这些参数的显示、记录或自动控制。
46. 差压变送器按照检测元件分类有？膜盒式差压变送器电容式差压变送器扩散硅式差压变送器振弦式差压变送器电感式差压变送器等47. 分析电容式差压变送器测量部件的工作机理，推导其关系，说明其特性。
P52-3；34~5步推导,3行结论！48. 说明扩散硅式差压变送器的工作原理（包括：传感器与供电电路，前置电压放大器，电压?电流转换器）。
（给出扩散硅式差压变送器原理电路图）P60-61工作原理：扩散硅压阻传感器的应变电阻阻值在 P作用下发生变化，使硅桥产生不平衡电压Us ，再经前置放大并转换成Io输出。
图3-11 扩散硅式差压变送器构成方框图49．执行器在自动控制系统中的作用？P82接受来自调节器的控制信号，通过其本身开度的变化，从而达到调节流量的目的。
50．为什么说执行器是调节系统的薄弱环节？执行器的工作、使用条件恶劣，是调节系统的薄弱环节。
51. 执行器的构成？各部分的作用？R99执行器由执行机构和调节机构两个部分构成执行机构：根据输入信号的大小产生相应的输出力或位移去推动调节机构动作。
调节机构：在执行机构的作用下使阀芯产生一定位移，即使执行器开度发生变化，达到调节被控介质流量的目的。
52.执行器按使用的能源形式分类有？R98气动执行器：控制气动调节阀电动执行器：控制电动调节阀53. 气动调节阀的特点？P103优点：结构简单、动作可靠稳定、输出力大、安装维修方便、价格便宜和防火防爆。
