钢结构焊缝超声波检测实施细则
铁路桥梁钢结构焊缝超声波探伤实施细则
钢构作业指导书铁路桥梁钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：铁路桥梁钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。
2. 适用范围适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。
3. 检测依据TB10212-2009铁路钢桥制造规范GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。
通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。
5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。
超声检验人员的视力应每年检查一次，校正视力不得低于1.0。
6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。
6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。
6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB；6.4试块6.4.1标准试块: CSK-ⅠA、CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。

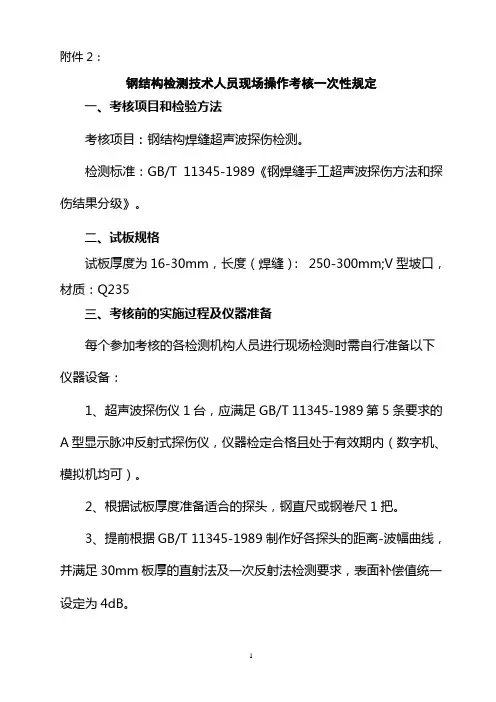

钢结构焊缝超声波能力验证检测方案
附件2：钢结构检测技术人员现场操作考核一次性规定一、考核项目和检验方法考核项目：钢结构焊缝超声波探伤检测。
检测标准：GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》。
二、试板规格试板厚度为16-30mm，长度（焊缝）：250-300mm;V型坡口，材质：Q235三、考核前的实施过程及仪器准备每个参加考核的各检测机构人员进行现场检测时需自行准备以下仪器设备：1、超声波探伤仪1台，应满足GB/T 11345-1989第5条要求的A型显示脉冲反射式探伤仪，仪器检定合格且处于有效期内（数字机、模拟机均可）。
2、根据试板厚度准备适合的探头，钢直尺或钢卷尺1把。
3、提前根据GB/T 11345-1989制作好各探头的距离-波幅曲线，并满足30mm板厚的直射法及一次反射法检测要求，表面补偿值统一设定为4dB。
四、检测准备本次能力比对采用GB/T11345-1989标准B级检验，合格级别为Ⅲ级，现场备有标中的CKS-ⅠB、RB-3试块提供使用，检测时间30分钟，报告时间15分钟，可以带该次检测使用的标准,可事先依据标准制作好距离-波幅曲线。
各位检测人员须分别携带需要的文具。
五、检测实施1、本次现场操作考核的试板共25件，板厚16mm-30mm, 焊缝长度250-300mm,每人在检测前随机抽取试板；2、考生应独立进行检测和报告编写；3、本次考试主要了解各检测实验人员的现场检测的实际能力，对于缺陷定量、定位要准确。
表1：试件编号焊缝4、依据GB∕T11345-1989和超声波检测操作细则对试样采用单面双侧进行检验，每块焊缝试样的检测时间不得超过30分钟；每个盲样1到3个缺陷不等。
5、试板焊缝缺陷的记录要求：需在示意图中标明缺陷的基本情况:0为焊缝的起始位置，X （X1，X2....）为0点至缺陷起点距离，L （L1，L2....）为缺陷长度,精确到1mm 。
表2： 试件编号焊缝缺陷X L XL 缺陷原始记录中需要记录每处缺陷距离焊缝边界的起始位置X （mm ）、缺陷长度L （mm ）、缺陷最大深度H （mm ）、缺陷最大反射波幅（dB ）。
钢结构焊缝射线照相检验实施细则
***公司钢构作业指导书钢结构焊缝射线照相检验文件编号：版本号：编制：批准：生效日期：主题钢结构焊缝射线照相检验实施细则生效日期钢结构焊缝射线照相检验实施细则1. 检测依据1.1 GB50205-2001钢结构工程施工质量验收规范1.2 JGJ81-2002建筑钢结构焊接技术规程1.3 TB10212-2009铁路钢桥制造规范1.4 JTG/T F50-2011公路桥涵施工技术规范1.5 GB/T3323-2005金属熔化焊焊接接头射线照相2. 适用范围：适用于2～50厚材厚度的碳钢，低合金钢、不锈钢、铝及铝合金、钛及钛合金材料对接焊接、钢管对接、焊缝的X射线探伤。
3．设备仪器X射线机（型号）具备有足够的穿透力4. 检测技术要求4.1按照GB50205-2001规范中第5.2.4条的规定，当超声波探伤不能对缺陷作出判断时，应采射线探伤，其检验等级及缺陷分级按表1执行。
表14.2按照TB10212-2009规范中第4.9.14条的规定，对于母材厚度小于或等于30mm(不等厚对接时，按薄板计)的主要杆件受拉的横向、纵向对接缝除按表2的规定进行超声探伤外，还应按接头数量的10%（不少于一个焊接接头）射线照相检验。
探伤范围为焊缝两端各250～300mm，焊缝长度大于1200mm，中部加探250～300mm。
对表面余高不需磨平的十字交叉（包括T字交叉）对接焊缝应在十字交叉中心的120～150mm范围内进行100%射线照相检验。
射线透照技术等级采用B级（优化级），焊缝内部质量达应到II级。
4.3按照JTG/T F50-2011规范中第19.6条的规定，射线探伤的质量分级、检验方法、检验部位和等级应符合表2的规定表25．检测前的准备5.1 仪器准备： X射线机按操作规程训机5.2 材料准备：适用合格中胶片、增感屏、暗袋、像质计，配制相应要求的显、定影液、准备好各类铅字、箭头、中心标记，搭接标记、贴片框及防散射的铅垫板。
钢结构焊接接头超声波检测作业指导书
钢结构焊接接头超声波检测作业指导书钢结构在建筑工程中广泛使用，而钢构件之间的焊接则是连接关键。
焊接质量的好坏直接影响到钢结构建筑的安全性和稳定性。
为确保焊接质量，超声波检测是一种非常有效的方法。
本文将详细介绍钢结构焊接接头超声波检测的作业指导书，以确保焊接质量。
一、超声波检测原理超声波检测是一种利用超声波的特性来检测工件中缺陷或杂质的一种检测技术。
当超声波从材料表面传播进入材料内部时，它会与材料中的缺陷反射或散射。
超声波检测器将波形转换成图像，显示需要检测的部位。
如果波形显示有缺陷，则说明超声波遇到了缺陷区域。
建议选用A、B扫描或C扫描方式进行检测。
在A、B扫描模式中，超声波探头在被测结构上扫描，工作时需要对照标准进行扫描。
在C扫描模式下，超声波探头在被测物体中进行扫描，然后光电管或CRT显示扫描在X-Y平面内的分布情况。
二、操作步骤1.检测设备选型应使用检测灵敏度好、抗干扰性能高的超声波检测仪。
2.检测人员的选择需要具备一定的技能和才能。
建议选用持证或有实践经验的人员进行检测。
3.检测表面的预处理检测时应确保被测部位表面干净、光滑，无影响测量的质料和气泡。
4.探头的选择根据被测部位和超声波检测需要，正确选择探头及角度。
5.超声波检测能量及参数的选择应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数。
6.校准标准块校准前应先对所选探头进行空气校准，然后进行标准块的校准。
标准块应具有与被测材料相似的声速和材质。
7.检测作业在检测时，探头应与被测部位的表面垂直，探头面应与被检测材料表面紧密贴合。
在检测作业时，应具备抽检、全检、跳检等不同校验方法，严格按照规范、标准的数据记录方式和要求填写检测报告。
三、注意事项1.操作人员应持证或有实践经验；2.被测部位表面必须干净、光滑；3.探头选择合适，并严格校准探头；4.检测时应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数；5.严格遵守规范、标准的数据记录方式和要求填写检测报告。
无损检测——超声波探伤检测实施细则
无损检测——超声波探伤检测实施细则1.1超声波检测的目的检测压力容器和钢结构焊缝的缺陷，并确定缺陷位置、尺寸、缺陷评定的一般方法及检测结果的等级评定。
1.2适用范围本方法适用于压力容器和钢结构焊缝缺陷的超声检测和检测结果的等级评定。
本方法适用于母材厚度为8～300mm的铁素体类钢全焊透熔化焊对接焊缝的超声检测。
本方法不适用于铸钢及奥氏体不锈钢焊缝；外径＜159mm的钢管对接焊缝；内径≤200mm的管座角焊缝及外径＜250mm和内外径之比＜80%的纵向焊缝检测。
1.3超声波检测依据标准a.JB4730-94 《压力容器无损检测》b.GB11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》1.4仪器设备A.探伤仪、探头及系统性能a.探伤仪采用A型脉冲反射式超声波探伤仪，其工作频率范围为1～5MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。
探伤仪应具有80dB 以上的连续可调衰减器，步进级每挡不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。
水平线性误差不大于1%，垂直线性误差不大于5%。
其余指标应符合国家现行有效规范规定。
b. 探头(1) 超声检测常用探头有单直探头、单斜探头、双晶探头、水浸探头、可变角探头和聚焦探头等。
具体划分应符合国家现行有效规范规定。
(2) 晶片有效面积一般不应超过500mm2，且任一边长不应大于25mm。
(3)单斜探头声束轴线水平偏离角不应大于2°。
主声束垂直方向不应有明显的双峰。
c. 超声探伤仪和探头的系统性能(1) 在达到所探工件的最大检测声程时，其有效灵敏度余量应≥10dB。
(2) 仪器和探头的组合频率与公称频率误差不得大于±10%。
(3) 仪器和直探头组合的始脉冲宽度：对于频率为5MHz的探头，其占宽不得大于10mm；对于频率为 2.5MHz的探头，其占宽不得大于15mm。
(4) 直探头的远场分辨力应大于或等于30dB，斜探头的远场分辨力应大于或等于6dB。
钢结构焊缝超声波检测实施细则
1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。
如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。
除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。
钢结构焊缝超声波探伤实施细则
1总则1.1适用范围本实施细则依据GB/T11345一89“钢焊缝手工超声波探伤方法和探伤结果的分级”编制，适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。
不适用于铸钢、奥氏体不锈钢焊缝，外径小于159mm的钢管对接焊缝，内径小于等于200mm的管座角焊缝及外径小于250mm和内外径比小于80％的纵向焊缝。
1.2检测人员1.2.1从事焊缝探伤的检验人员必须掌握超声波的基础技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。
1.2.2焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应项目的上岗证，从事相对应考核项目的检验工作。
1.3本实施细则不涉及抽样方法及验收标准，需要时应根据设计图纸或相应的验收规范等技术文件制定专用的工艺，明确具体的抽样方法及验收标准。
1.4必要时应根据具体的检测对象，针对具体的接头型式、板厚等编制工艺卡。
2 探伤仪、探头及系统性能要求2.1探伤仪：使用A型显示脉冲反射式探伤仪，其工作频率范围应为1~5MHz，探伤仪应配备衰减器或增益控制器，其精度为任意相邻12dB误差在±1dB内，步进级每档不大于2dB，总调节量应大于60dB，水平线性误差不大于1％，垂直线性误差不大于5%。
2.2探头2.2.1探头应有晶片尺寸、K值或折射角度、入射点刻度、型号、厂家等标志。
2.2.2晶片的有效面积不应超过500mm2，且任一边长不大于25mm。
2.2.3声束轴线水平偏离角应不大于2°2.2.4探头主声束垂直方向的偏离，不应有明显的双峰。
2.2.5斜探头的公称折射角β为 45°、60°、70°或K值为 1. 0、1.5、2. 0、2. 5，折射角的实测值与公称值的偏差应不大于2°（K值偏差不应超过±0.1）。
如受工件几何形状或探伤面曲率等限制也可选用其它公称角度/K值的探头。
建筑钢结构焊缝超声波探伤实施细则
*公司钢构作业指导书建筑钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。
2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头；适用于母材壁厚不小于3.5mm，管径不于小48mm的螺栓球节点杆件与锥头或封板对接；适用于母材壁度不小于4mm，球径不小于120mm，管径不小于60 mm的焊接空心球及球管焊缝；适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。
3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。
通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。
5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。
超声检验人员的视力应每年检查一次，校正视力不得低于1.0。
6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性偏差不大于±2%，垂直线性偏差不大于±3%。
钢结构焊缝超声波检测实施细则
1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。
如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。
除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。
焊缝超声波检测规程
焊缝超声波检测规程1 目的1.1本规程是为了准确地检出焊缝、热影响区和邻近母材中各种缺陷，以及对缺陷大小、性质等级评定而编制。
1.2实施本规程采用A型脉冲反射式超声波探伤仪，手工探头接触法进行探伤，探伤时可采用斜探头法，也可采用直探头法，还可以两种方法都采用，具体根椐结构焊缝而定。
2参考标准JGJ81-2002 建筑钢结构焊接规程GB11345-89 焊缝手工超声波探伤方法和探伤结果分级GB/T3323-2005 金属熔化焊对接接头射线照相和探伤结果分级JB/T4730.3 承压设备无损检测GB/T2694 输电线路铁塔制造技术条件3超声检测人员3.1从事焊缝检测的检验人员，必须掌握超声波检测的基础知识，具有足够的焊缝超声波检测经验，同时还必须掌握一定的金属材料和焊接基础知识。
3.2焊缝超声波检测人员应按有关规程或技术条件经过严格培训和考核，并持有中国机械工程学会无损检测学会(或同等机构)颁发的II 级以上资格证书。
4检测设备4.1 超声波探伤仪4.1.1超声波探伤仪由计量部门检定有效方可使用。
4.1.2使用A型脉冲反射式超声波探伤仪，波型应清晰，仪器应同时具备单、双探头的工作能力，并配有能连续工作不小于6小时的电池，荧光屏附有标定距离和波幅的永久性方格刻度，并配有制作参考曲线的透明幕板。
4.1.3探伤仪工作频率范围至少为1~6MHz，并配有衰减器或增益控制器，总调节量应大于60dB，步进级每档不大于2dB，在不小于60dB范围内其精度为不大于±1dB，水平线性误差不大于1％，垂直线性误差不大于5%。
当外接电压拨动15%时，仪器的电压波动值应维持在±2V 范围内。
仪器与探头的组合在接收IIW标准试块上半径为100mm曲面的反射波时，其回波高度达到荧光屏满刻度的3/4的情况下，储备的灵敏度余量至少应为40dB。
4.1.4超声波探伤仪的使用环境温度应在50℃～-20℃，或按照仪器说明书的要求进行。
(新标准修改版)钢结构焊缝超声波检测实施细则
(新标准修改版)钢结构焊缝超声波检测实施细则1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-20132 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T 型接头和角接接头)的超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能测试。
除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。
当被检对象的衰减系数高于该类材料的平均衰减系数时，可选择1MHz左右的检查频率。
3.3.2 当检测采用横波且所用技术需要超声从底面反射时，应注意保证声束与底面反射面法线的夹角在35°至70°之间。
002铁路桥梁钢结构焊缝超声波探伤实施细则D0_修正版_修正版
*公司钢构作业指导书铁路桥梁钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：铁路桥梁钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。
2. 适用范围适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。
3. 检测依据TB10212-2009铁路钢桥制造规范GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。
通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。
5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。
超声检验人员的视力应每年检查一次，校正视力不得低于1.0。
6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。
6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。
6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB；6.4试块6.4.1标准试块: CSK-ⅠA、 CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。
钢结构焊接接头超声波检测作业指导书
钢结构焊接接头超声波检测作业指导书钢结构焊接接头超声波检测作业指导书一、前言钢结构焊接接头超声波检测是保证钢结构工程安全性的重要手段之一。
本作业指导书旨在为从事钢结构焊接接头超声波检测的技术人员提供指导，确保检测工作的质量和准确性。
二、检测前准备1. 检测仪器的准备：准备好超声波探头、超声波测厚仪、底片、尺子等设备。
2. 检测环境的准备：检测现场应保持干燥清洁，并避免太阳直射。
3. 检测人员的准备：检测人员应该熟悉相关规范，并接受培训以获取足够的专业技能。
三、检测步骤1. 准备工作：先检查接头表面是否有污染、气孔和裂缝等缺陷，清除其表面污垢，以保证有效的检测。
2. 超声波探头设置：根据被测件的厚度和形状确定超声波探头的类型、频率、阵列大小等参数。
3. 超声波探头移动：将超声波探头移动到需要检测的位置上，方向垂直被测件，确保钢结构焊缝全面覆盖。
4. 检测信号的调整：根据实际情况调整超声波探头的检测灵敏度和增益、射束角度等参数。
5. 记录检测结果：将检测结果记录在底片上，记录的信息应包括被检部位、焊缝种类、探头类型以及反射信号和其他相关信息。
6. 做好保护措施：检测结束后，对接头进行保护，以避免其受到降低强度的损害。
四、处理检测结果1. 对检测结果进行评价：根据相关规范和标准进行评价，并鉴别焊缝中的所有缺陷。
2. 判断缺陷的尺寸和位置：根据反射信号的强度和回声的位置判断缺陷的尺寸和位置。
同时，也需要根据不同的构件及其设计要求来判断缺陷的可接受性和处置措施。
3. 处理和归档检测记录：按照规定进行处理和归档检测记录，以备将来参考和复查使用。
五、安全措施1. 工作时，应穿戴好防护鞋、手套和安全帽等防护用品。
2. 检测过程中，应保持清醒和专注，防止因疲劳的原因导致差错。
3. 检测过程中，不能吸烟或吃东西，以免影响检测准确性。
4. 超声波探头的使用应符合规定，防止超声波照射对人员造成伤害。
六、总结钢结构焊接接头超声波检测是确保钢结构工程安全性的重要手段之一，要求检测人员具备足够的专业技能和经验。
钢结构焊缝检测实施细则
钢结构焊缝检测实施细则1. 引言钢结构焊缝检测是确保建筑物和桥梁安全稳定运行的重要环节。
通过对焊缝进行检测和评估，可以及时发现焊接缺陷和质量问题，并采取相应的修复措施，确保钢结构的持久性和可靠性。
本文将详细介绍钢结构焊缝检测的实施细则，包括检测方法、设备要求和监督管理等方面的内容。
2. 检测方法2.1 目视检测目视检测是最常用和基本的检测方法。
检测人员应熟悉焊接工艺和要求，仔细观察焊缝外观，判断是否存在缺陷，如裂纹、气孔和夹渣等。
同时，对焊接缺陷进行分类和记录，以便后续的处理和评估。
2.2 放射性检测放射性检测常用于对厚度较大的钢板焊缝的检测。
通过利用射线或伽马射线穿透钢板，检测出焊缝中的缺陷和不均匀性。
这种方法具有高灵敏度和广泛适用性，可以有效地发现细小的焊接缺陷。
2.3 超声波检测超声波检测是一种非破坏性检测方法，通过利用超声波在材料中传播的原理，检测出焊缝中的缺陷。
该方法操作简便、灵敏度高，并且可以对焊缝进行立体扫描，提供详细的缺陷信息。
2.4 磁粉检测磁粉检测是一种常用于检测表面裂纹的方法。
检测时通过施加磁场和涂抹磁粉，在焊缝表面形成磁通线，当存在缺陷时，磁粉会在缺陷处产生聚集，形成可见的颜色变化。
这种方法适用于对表面不平整的焊缝进行检测。
3. 设备要求进行钢结构焊缝检测时，需要配备一系列专业设备，以确保检测的准确性和可靠性。
3.1 检测仪器根据不同的检测方法，应配备适当的检测仪器。
例如，目视检测需要有足够的光源和放大镜，超声波检测需要超声波探头和仪器，放射性检测需要射线发生器和传感器，磁粉检测需要磁场发生器和磁粉仪器等。
3.2 保护设备钢结构焊缝检测过程中可能会产生辐射、噪音和有害气体等危害因素。
因此，应配备个人防护设备，包括防护服、防护眼镜、口罩和手套等，以确保检测人员的安全。
3.3 数据记录设备检测结果的准确记录和保存是非常重要的。
应配备相应的数据记录设备，如笔记本电脑、记录本和摄像设备等，以便后续的评估和分析。
超声波探伤检测方案
1.1钢结构焊接质量无损检测依据《钢结构工程施工质量验收规范》GB50205-2020及《钢结构超声波探伤及质量分级法》JG/T203-2007规定，采用超声波法对焊缝内部进行探伤检测，设计质量等级为一级的焊缝探伤比例为100%,设计质量等级为二级的焊缝探伤比例为20%。
1.1.1检测区域的选择⑴超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检测区域，标出检测区段编号。
⑵检测区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30%的一般区域，这区域最小10mm，最大20mm。
⑶接头移动区应清除焊接飞溅、铁屑、油垢及其它外部杂质。
探伤区域表面应平整光滑，便于探头的自由扫查，其表面粗糙度不应超过6.3um，必要时进行打磨。
a、采用一次反射法或串列式扫查探伤时，探头移动区应大于2.56k，（其中，§为板厚，k为探头值）；b、采用直射法探伤时，探头移动区应大于1.256k。
⑷去除余高的焊接，应将余高打磨到与临邻近母材平齐。
保留余高焊缝，如焊缝表面有咬边，较大的隆起和凹陷等也应进行适当修磨，并做圆滑过渡以免影响检测结果的评定。
1.1.2检测频率检测频率f一般在2-5MHz的范围内选择，推荐选用2〜2.5MHz的频率检测，特殊情况下，可选用低于2MHz或高于2.5MHz的检测频率，但必须保证系统灵敏度的要求。
1.1.3仪器、试块、耦合剂、探头1、仪器：CTS-9002+型超声波探伤仪、PXUT-300C型超声波探伤仪2、试块：CSK-IA试块、RB-2试块、CSKTCj试块3、耦合剂应选用适当的液体或模糊状物作耦合剂。
耦合剂应具备有良好透声性和适宜流动性，不应对材料和人体有损伤作用。
同时应便于检测后清理。
典型耦合剂为水、机油、甘油和浆糊。
在试块上调节仪器和产品检测应采用相同的耦合剂。
4、探头：斜探头：频率为2.5-5MHz，前沿为10-20mm，晶片尺寸为6X6、9X9、13X13(mm)；直探头：频率为2.5-5MHz，直径为14或20mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。
如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。
3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。
除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。
3.1.3 水平线性的偏差不大于全屏宽度的±2%。
3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。
3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。
除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。
系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。
3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。
当被检对象的衰减系数高于该类材料的平均衰减系数时，可选择1MHz左右的检查频率。
3.3.2 当检测采用横波且所用技术需要超声从底面反射时，应注意保证声束与底面反射面法线的夹角在35°至70°之间。
当使用多个斜探头进行检测时，其中一个探头应符合上述要求，且保证一个探头的声束尽可能与焊缝熔合面垂直，且多个探头间的折射角度应不小于10°。
当探测面为曲面时，工件中横波实际折射角和底面反射角由焊缝截面图确定。
3.3.3 晶片尺寸为6～24mm的圆形（或等效面积矩形）晶片探头。
3.4 曲面扫查时的探头匹配检测面与探头靴底面之间的间隙g,不应大于0.5mm。
如果间隙g值大于0.5mm，则探头靴底面应修磨至与曲面吻合，灵敏度和时基范围也应作相应调整。
3.5 试块3.5.1 标准试块采用CSK-ⅠA、CSK-ⅠB、CSK-ⅠCj、IIW2、半圆试块等。
3.5.2 对比试块采用(φ3mm横通孔)：RB-1、RB-2、RB-3、RBJ-1 等。
3.6 耦合剂3.6.1 应选用适当的液体或糊状物作为耦合剂，耦合剂应具有良好透声性和适宜流动性，不对材料和人体有损伤作为，同时应便于检验后清理。
3.6.2 典型的耦合剂为水、机油、甘油和化学浆糊，耦合剂中可加入适量的“润湿剂”或活性剂以便改善耦合性能。
3.6.3 使用试块调节仪器和产品检验应采用相同的耦合剂。
4 人员要求4.1 按本细则实施检测的人员，应按GB/T 9445或合同方同意的体系进行资格鉴定与认证，取得超声检测相关工业门类的资格等级证书，并由雇主或其代理对其进行职位专业培训和操作授权。
4.2 从事焊缝探伤的检验人员应掌握焊缝超声波检测通用知识，具有足够的焊缝超声检测经验，并掌握一定的材料和焊接基础知识。
5 检测前准备5.1 焊缝抽查比例由设计图纸的焊缝等级设计要求，根据标准GB50205-2001抽查焊缝比例，对于一级焊缝探伤比例为100%，二级焊接探伤比例为20%。
且探伤比例的计数方法应按以下原则确定：对于工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；对现场安装焊缝，应按统一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不小于1条焊缝。
5.2 检测区域检测区域为焊缝和焊缝两侧至少10mm宽母材或热影响区宽度（取二者较大值）的内部区域。
5.3 探头移动区探头移动区应足够宽，以保证声束能覆盖整个检测区域，探头移动区的表面应平滑，无焊接飞溅、铁屑、油污及其他外部杂质；探头移动区的表面不平整度，不应引起探头和工件的接触间隙大于0.5mm。
如果间隙超标，应修整探头移动区表面。
5.4 检验前，探伤人员应了解受检工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余高等情况及背面衬垫、沟槽等情况。
6 检测程序6.1 母材检测除非能证实（比如制造过程中的预检）母材金属高衰减或缺欠的存在不影响横波检测，否则探头移动区的母材金属应在焊前或憨焊后进行纵波检测，存在缺欠的母材部位，应对其是否影响横波检测效果进行评定，如有影响，调整焊缝超声检测技术，严重影响声束覆盖整个检测区域时则应考虑更换其他检测方法。
6.2 时基线和灵敏度的设定每次检测前应设定时基线和灵敏度，时基线和灵敏度设定时的温度与焊缝检测时的温度之差不应超过15℃。
检测过程中至少4小时或检测结束时，应对时基线和灵敏度设定进行校验。
当系统参数发生变化或等同设定变化受到质疑时，也应该重新校验。
如果在检测过程中发现偏离，应按表1要求进行修正。
表1 灵敏度和时基线修正时基线1 时基线偏差值≤继续检测前，应修正设定2％应修正设定，同时该设备前次校验后检查的全部焊缝应重新检测2 时基线偏差值＞2％6.2.1 时基线扫描使用脉冲波技术，应在示波屏上设置超声时基线，一束透射声束的声程距离、深度、水平距离、或者扣除前沿的水平距离坐标，见图1。
6.2.2 灵敏度设定按技术1：以直径为3mm横孔作为基准反射体，制作距离-波幅曲线（DAC）。
若被检测构件母材小于8mm时，根据表2设置DAC曲线灵敏度曲线名称A级B级C级判废线（RL）DAC DAC-4dB DAC-2dB定量线（SL）DAC-10dB DAC-10dB DAC-8dB评定线（EL）DAC-16dB DAC-16dB DAC-14dB表26.3 评定等级6.3.1 板厚小于8mm时根据JG/T 203-2007来评定一、最大反射波幅位于Ⅱ区的缺陷,根据缺陷指示长度按表3的规定予以评级。
表3二、最大反射波幅不超过评定线的缺陷,均应为Ⅰ级。
三、最大反射波幅超过评定线的缺陷,检验者判定为裂纹等危害性缺陷时,无论其波幅和尺寸如何,均评定为Ⅳ级。
四、反射波幅位于Ⅰ区的非裂纹性缺陷,均评为Ⅰ级。
五、反射波幅位于Ⅲ区的缺陷,无论其指示长度如何,均评定为Ⅳ级。
六、不合格的缺陷,应予返修,返修区域修后,返修部位及补焊受影响的区域,应按原探伤条件进行复验。
6.3.2 应评定所有等于或超过评定等级的显示。
与参考反射体相对应的所有等级的规定见表A.1。
横孔技术的验收等级，见图A.1～图A.4。
H O------参考等级。
说明：1-参考等级 H-回波幅度2-验收等级2 l-显示长度3-记录等级 n-板厚t的倍数4-评定等级 t-板厚图A.1 适用于板厚8mm-15mm的横孔技术（技术1）的等级验收等级2级图A.2 适用于板厚8mm-15mm的横孔技术（技术1）的等级验收等级3级图A.3 适用于板厚15mm-100mm的横孔技术（技术1）的等级验收等级2级图A.4 适用于板厚15mm-100mm的横孔技术（技术1）的等级验收等级3级6.4 修正传输当使用对比试块建立参考等级时，应在工件和试块有代表性的位置测量声能传输损失差值。
适用技术见GB/T 11345-2013附录F。
如声差值小于等于2dB,无需修正。
如差值大于2dB小于12dB，应进行补偿。
如差值大于等于12dB，应考虑原因，如适用应进一步修整探头移动区。
6.5 信噪比焊缝检测过程中，噪声电平至少保持在低于评定等级12dB以下。
7 检测等级本细则规定了四个检测等级（A、B、C和D级）。
从检测等级A到检测等级C，增加检测覆盖范围（如增加扫查次数和探头移动区等），可提高缺欠检出率。
检测等级D，经双方协商后制定符合本细则通用要求的书面检测工艺规程后使用。
检测等级与焊缝质量等级有关（如GB/T 19418）。
相应的检测等级可由焊缝检测标准、产品标准或其他文件规定。
当规定使用ISO 17635时，表4推荐的检测等级和验收等级针对各种接头类型，GB/T 11345-2013附录A给出了检测等级A到C的规定要求。
表4 推荐的检测等级8 检测实施8.1 现场操作8.1.1 详细了解产品的制作情况，校核构件号和板厚等。
8.1.2 对照检测部位编号包括节点号和/或焊缝号。
8.2 扫查方式在保持声束垂直焊缝作前后移动（锯齿扫查）的同时，探头还应作10°左右的转动。
8.3 显示位置所有显示的位置，应参考一个坐标系定义，如图2所示。
说明：O-原点图2 显示位置的坐标h-显示自身高度l-显示长度lx-显示在X方向的投影长度ly-显示在Y方向的投影长度x-显示的纵向位置y-显示的横向位置z-显示的深度位置。
8.4 显示评定与验收8.4.1 在超声检测时应移动探头找到最大回波幅度，记录相对于参考等级的幅度差值，并左右移动探头，使波幅降低至评定等级，以此测定显示长度。
8.4.2 如有规定，显示特性应符合GB/T 29711要求。
8.4.3 对于板厚小于8mm的探伤结果时，缺陷最大反射波幅在DAC曲线Ⅱ区时，其指示长度小于10mm时按照5mm计。
在测定范围内，相邻两个缺陷间距小于8mm时，两个缺陷指示长度之和作为单个缺陷的指示长度；间距大于8mm时，分别计算。
对于板厚在在8mm≤t≤15mm范围内的任何显示回波幅度虽低于验收等级，但长度（高于评定等级）超过板厚t时；对于板厚t＞15mm时，显示长度超过t/2或15mm，两者取较大值，应增加探头角度作进一步的检测。
最终评定应基于显示的最高回波幅度和所测得的长度。
8.4.3 对于群显示，如果它们的间隔距离dx小于其中较长显示的2倍长度数值，群显示应评定为单个显示，其总的组合长度（见图3）见公式：l12= l1+l2+dx8.4.4 允许显示的累计长度在焊缝长度lw （当8≤t＜15mm时，lw=6t；当t＞15mm时，lw=100mm）,超过记录等级的所有单独的可验收显示的最大累计长度：对于验收等级2级不应大于焊缝长度lw的20％。
对于验收等级3级不应大于焊缝长度lw的30％。
